Клапан сброса избыточного давления воздуха

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Устройство и схема реле

Реле компрессора делятся на два типа: нормально разомкнутые и нормально замкнутые. Первые включают компрессор при превышении давления воздуха, а вторые — при понижении давления ниже определенного уровня.

В качестве исполнительного элемента реле давления выступают пружины, чья сила сжатия меняется через специальный винт. Обычно силу сжатия пружин устанавливают на отметке до 6 атмосфер, что указано в инструкции пользователя. Так как жесткость и гибкость элементов пружинного типа зависят от температуры окружающей среды, то все конструкции прессостатов для компрессора рассчитывают на работу в диапазоне от -5 до +80 градусов.

Два обязательных подузла такого реле: разгрузочный клапан и выключатель механического типа. Первый подключается к воздухопроводящей магистрали, расположенной между ресивером и компрессором. С его помощью ведется управление электродвигателем. При отключении компрессорного привода такой клапан сбросит 2 атмосферы сжатого воздуха в окружающую среду, разгружая от избытка усилия подвижные элементы компрессора. Данное усилие нужно развить при повторном включении компрессора. За счет этого предотвращается перегруз двигателя по предельному крутящему моменту. При запуске разгруженного двигателя клапан запирается без излишней нагрузки на привод.

Особенности прессостата

У механического выключателя имеется функция «stand by». За счет нее предотвращается случайный пуск двигателя. При нажатии кнопки привод включается, и компрессор работает автоматически. В момент отключения двигатель компрессора не начнет работу даже при наличии незначительного количества атмосфер в пневмосети напорного типа.

Повышение безопасности работ обеспечивается за счет оснащения промышленных конструкций реле давления предохранителем в виде клапана. Он очень полезен при неожиданной остановке двигателя, неисправности поршня или другой аварийной ситуации.

Иногда корпус прессостата имеет внутри тепловое реле для проверки силы тока в первичной сети. Если этот параметр начинает расти, то для предотвращения перегрева и следующего за ним пробоя в обмотках такое реле отключит двигатель.

Разновидности и принцип работы клапанных механизмов

В настоящее время наиболее распространенными видами компрессоров являются винтовые и поршневые установки. При этом винтовые компрессоры, например, выпускаемые белорусским заводом REMEZA, нашли широкое применение в различных отраслях промышленности, а поршневые — в быту. Последние можно встретить как в гаражах автолюбителей (компрессоры типа СО-7Б, Форте VFL-50 и др.) так и в системах жизнеобеспечения рыбок в аквариумах (компрессоры Resun и др.), а также в бытовом пневмоинструменте.

Поршневые компрессоры отличаются простотой конструкции и сравнительно небольшим количеством деталей и узлов. Существует много самых разнообразных конструкций таких компрессорных установок, оснащенных специальными пластинчатыми клапанами, регулирующими процесс всасывания и нагнетания воздуха во время работы. В зависимости от назначения компрессорных установках (их производительности, мощности и рабочего давления) можно встретить клапанные механизмы трех видов:

  • дисковые — их пластины могут изготавливаться как из металла, так и из высококачественных полимеров, в том числе и армированных;
  • кольцевые — детали для них изготавливают из чугуна, стали или цветных металлов (выбор материала определяется типом компрессора);
  • тарельчатые — пластины для этого вида клапанов изготавливают из полимерных материалов, а используют их в компрессорах, работающих с загрязненными средами.

Впускной и выпускной клапаны

Впускные и выпускные клапанные узлы играют такую роль в работе компрессорного оборудования.

  1. Движение поршня к нижней мертвой точке вызывает втягивание воздуха через открытый всасывающий клапан.
  2. При достижении нижней точки поршень начинает движение в обратном направлении. При этом всасывающий клапан закрывается, и воздух, который находится в герметичной камере, под действием давления поршня начинает уменьшаться в объеме.
  3. При приближении к верхней мертвой точке открывается нагнетательный клапан, и сжатый под большим давлением воздух начинает поступать в ресивер.
  4. Вытеснив воздух из камеры, поршень снова начинает движение к нижней мертвой точке, и рабочий цикл повторяется.

Разгрузочный и предохранительный клапаны

Таким образом, компрессор цикл за циклом накачивает воздух в ресивер до достижения заданной величины давления. Следит за этим процессом специальное реле-регулятор давления (прессостат), управляющее работой электродвигателя путем включения и выключения его в зависимости от степени сжатия воздуха. Как правило, в состав прессостата входит и стартовый разгрузочный клапан. Подключают прессостат между выходом компрессорной головки и обратным клапаном (обратником), который соединен с ресивером и удерживает находящийся там сжатый воздух.

Необходимое пневмооборудование подключается непосредственно к ресиверу, который может дополнительно оснащаться различными устройствами (сепараторы, фильтры, выравниватели давления и пр.).

Возможность изготовления своими руками

Глубокого финансового смысла самостоятельное изготовление клапанов не имеет- покупка комплектующих обойдется чуть ли не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного изготовления деталей устройства.

Чаще всего домашние мастера делают клапаны своими руками, чтобы проверить свои силы в конструировании и сборке. Делают также нестандартные затворы для домашних технологических установок для изготовления напитков или аквариумных систем фильтрации и аэрации. Далее будет рассмотрена конструкция и технология изготовления затворов:

  • Шаровой для воды.
  • Гравитационный шаровой для воды.
  • Тарельчатый.
  • Лепестковый для вентиляции.


Рисунок 3. Устройство лепесткового воздушного клапана Конструкции выбраны несложные, технология не требует применения дорогостоящего оборудования. Сделать несложный обратный клапан в домашней мастерской вполне реально. Достаточно владеть слесарными навыками на среднем уровне.

Устройство и принцип работы

В конструкцию обратника входят следующие элементы (см. рис. ниже):

металлический корпус (3);

  • клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
  • резиновое кольцо (5), установленное в верхней части клапана (6);
  • пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
  • пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.

Обратный клапан работает по следующему принципу. При включении компрессора воздух, проходя через всасывающий клапан цилиндра, попадает в камеру сжатия, после чего выходит через выпускной клапан и поступает на входной штуцер обратника (7). При достижении определенного давления, клапан (6) вместе с резиновым кольцом поднимается и сжимает пружину (4). В результате открывается проход для воздуха. Воздух перемещается в полость корпуса (3) и далее – в выходной штуцер, соединенный с ресивером. После выключения агрегата клапан (6) под воздействием пружины и давления воздуха из ресивера возвращается на место и перекрывает впускное отверстие.

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

  • внутренний затвор (поз. 6), перекрывающий входное отверстие;
  • пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
  • входной штуцер (поз.7);
  • пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Рекомендации по выбору

Если обратник компрессора вышел из строя, то его не трудно заменить на аналогичный

Однако перед тем, как купить новый клапан, необходимо обратить особое внимание на диаметр резьбы, нарезанной на отводах его корпуса. Ведь присоединительные размеры обратника, компрессора и ресивера могут отличаться друг от друга

Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь. Это значительно облегчит процедуру подбора нового узла.

Необходимо также учитывать технические характеристики и условия эксплуатации компрессора. Ведь существуют клапаны, не предназначенные для работы с компрессорным оборудованием высокого давления. Кроме того, когда рабочая среда при сжатии нагревается до высокой температуры, использование пластиковых обратников нецелесообразно — лучше приобрести узел в металлическом корпусе, который монтируется внутрь воздуховода, соединяющего компрессор и ресивер. Не будет лишним и приобретение разборной конструкции — это позволит в будущем купить соответствующий ремкомплект и устранять неисправность обратника самостоятельно, заменив вышедшие из строя детали приобретенными запчастями.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

  • тройник с внутренней резьбой;
  • пружина;
  • 2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
  • шарик, диаметр которого больше размера внутреннего отверстия в муфте;
  • металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

  1. Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
  2. В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
  3. Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Разновидности клапанов сброса избыточного давления

По способу прижатия запорного элемента к седлу устройства подразделяются на следующие виды:

  • Пружинные. Сила упругой деформации металла пружины удерживает затвор в закрытом состоянии. Она подбирается таким образом, чтобы напор, превышающий заданный уровень, отжимал запорный элемент от седла. Пружинные модели выпускаются как на постоянное давление срабатывания, так и с возможностью его регулировки. Для этого в конструкцию добавляют регулировочный винт, предварительно сжимающий или ослабляющий пружину. В ходе эксплуатации пружина понемногу теряет свою упругость, и значение срабатывания может измениться.
  • Рычажно грузовые. Для прижатия используется сила земного притяжения, воздействующая на груз, подвешенный на конце рычага. Такая система обладает широкими возможностями для регулировки значения срабатывания. Для его увеличения груз передвигают к концу рычага, для уменьшения- ближе к корпусу. Кроме возможностей для точной регулировки, эта конструкция обладает еще одним достоинством: стабильностью значения давления сброса на длительных промежутках времени. Рычажные устройства отличаются большими габаритами и массой. Они применяются в качестве предохранительного клапана для компрессоров большой производительности, установленных стационарно.
  • Электромагнитные. В этих передовых устройствах для прижатия запорного элемента используется электромагнитный привод- соленоид. Такие устройства работают в качестве исполнительного элемента централизованной автоматизированной системы управления. Датчик давления может размещаться рядом с затвором, а можем находиться в совсем другой части системы. Большинство из них снабжаются дополнительно рабочей пружиной. При пропадании электропитания или связи с управляющей системой клапан сброса превращается в обычный механический.

По способу присоединения арматура сброса делится на следующие типы:

  • Резьбовые. Наиболее распространяемый тип для устройств сброса малого давления. Легки в монтаже и демонтаже даже для неподготовленного персонала- для этого достаточно гаечного ключа. Чаще всего используются как аварийный клапан мобильного компрессора небольшой мощности.
  • Фланцевые. Сложнее в монтаже и дороже, обеспечивают высокую герметичность. применяются в системах среднего и высокого давления.
  • Сварные. Обеспечивают максимальную герметичность и надежность. Сложны в монтаже/демонтаже, требуется специальное оборудование и подготовленный персонал.

По материалу, из которого изготовлено устройство, различают:

  • Стальные. Обладают высокой прочностью и большим ресурсом. Выдерживают большое давление.
  • Латунные. Отличаются высокой коррозионной стойкостью и большим ресурсом.
  • Пластмассовые. Дешевы, но рассчитаны на невысокие значения напора.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

  1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
  2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
  3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
  4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена

Во-вторых, подача электричества к двигателю должна быть прекращена.

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

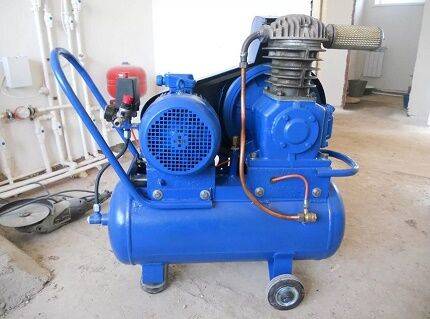

Одним из основных показателей воздушных компрессоров является рабочее давление. Другими словами, это уровень сжатия воздуха, созданный в ресивере, который необходимо поддерживать в пределах определенного диапазона. Вручную, ссылаясь на показатели манометра, это делать неудобно, поэтому поддержанием необходимого уровня сжатия в ресивере занимается блок автоматики компрессора.

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

  • внутренний затвор (поз. 6), перекрывающий входное отверстие;
  • пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
  • входной штуцер (поз.7);
  • пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Рекомендации по выбору

Если обратник компрессора вышел из строя, то его не трудно заменить на аналогичный

Однако перед тем, как купить новый клапан, необходимо обратить особое внимание на диаметр резьбы, нарезанной на отводах его корпуса. Ведь присоединительные размеры обратника, компрессора и ресивера могут отличаться друг от друга. Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь

Это значительно облегчит процедуру подбора нового узла

Совет! Отправляясь за новым обратным клапаном для компрессора, не забудьте взять с собой вышедшую из строя деталь. Это значительно облегчит процедуру подбора нового узла.

Необходимо также учитывать технические характеристики и условия эксплуатации компрессора. Ведь существуют клапаны, не предназначенные для работы с компрессорным оборудованием высокого давления. Кроме того, когда рабочая среда при сжатии нагревается до высокой температуры, использование пластиковых обратников нецелесообразно — лучше приобрести узел в металлическом корпусе, который монтируется внутрь воздуховода, соединяющего компрессор и ресивер. Не будет лишним и приобретение разборной конструкции — это позволит в будущем купить соответствующий ремкомплект и устранять неисправность обратника самостоятельно, заменив вышедшие из строя детали приобретенными запчастями.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

  • тройник с внутренней резьбой;
  • пружина;
  • 2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
  • шарик, диаметр которого больше размера внутреннего отверстия в муфте;
  • металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

  1. Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
  2. В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
  3. Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Упала производительность

Падение производительности может быть связанно с несколькими причинами. Забит, засорён всасывающий воздушный фильтр. Снимите и прочистите фильтр сжатым воздухом или замените его. В основном в поршневых компрессорах он выполнен из обычного поролона.

Возможно, что где-то утечка воздуха. Обследуйте все подходящие и выходящие трубки и шланги. Также как и в предыдущем случае возможен износ и неправильная работа клапанов, это сильно влияет на производительность. При достаточно длительном использовании изнашиваются поршневые кольца, пропадает герметизация. В более серьезных случаях изношены цилиндр и поршни, поцарапаны или имеют другие внешние дефекты, что влечёт потерю компрессии и компрессор перестаёт накачивать воздух.

Стоит проверить силу натяжки ремня, соединяющий электро двигатель и коленвал поршневой системы. При ослаблении возможны проскальзывание и компрессор перестаёт качать воздух должным образом.

Зачем нужен контрольно-распределительный блок

Контрольно-распределительный блок, что понятно из его названия, решает две задачи:

  • контролирует объемы воздуха, который подается в систему;
  • регулирует параметры включения двигателя компрессорной установки, его стабильной работы.

Визуально блок с регулятором похож на вентиль, открывающий или перекрывающий отверстие входа в трубу до заданных отметок. Это позволяет регулировать объемы поступления воздуха внутрь системы, параметры давления. Вентиль вращают в левую и правую сторону, изменяя таким образом подачу воздушных масс.

Вес блока составляет от 250 до 350 г с учетом модели оборудования. Стоит устройство недорого, а его роль в работе компрессора неоценима

Поэтому качеству, состоянию блока необходимо уделять особое внимание

Рекомендации по эксплуатации

В ходе эксплуатации клапана сброса давления воздуха следует соблюдать правила, изложенные в руководстве пользователя от завода- изготовителя.

Клапан нужно содержать в чистоте, не допускать попадания на него пыли, влаги и других загрязнений. Недопустимо также закрашивать клапан кистью или из краскопульта. Это может привести к загрязнению выходного патрубка и выходу устройства из строя.

Периодически, не реже раза в месяц, следует проводить испытания клапана на предельное давление. Если клапан по каким-либо причинам не срабатывает на испытаниях, эксплуатацию агрегата следует прекратить до их выяснения и устранения.

Проводить такие испытания следует и после любого снятия клапана с агрегата, даже если демонтаж не был связан с его ремонтом или заменой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
