Как измерить цепь для бензопилы

Стандарты, определяющие размеры приводных роликовых цепей

Для стандартизации размеров цепей в разных регионах и странах разработаны собственные Стандарты, которые регламентируют параметры и характеристики не только приводных цепей, но и других видов, а также звездочек для них. Отсутствие единого мирового Стандарта, а также импорт оборудования и техники, накладывает ряд сложностей в подборе цепей по размеру.

Наиболее известные стандарты: ГОСТ (ГОСТ 13568-97 — российский стандарт по приводным цепям, применяемый и в странах СНГ), ISO, DIN (ISO 606, DIN 8187, DIN 8188 – стандарт, применяемый в европейских странах), ANSI (ANSI B29.1M — стандарт, который применяется в США). Все стандарты описывают типы, параметры и размеры цепей, особенности выбора шага цепей и их маркировки, марки стали, а также множество других вопросов. Главным вопросом остается размерный ряд цепей и их соответствие в разных Стандартах (аналоги цепей).

Так как первые стандарты роликовых цепей создавались в дюймовой системе, то ряд размеров цепей соответствует долям дюйма, а уже затем он переводится в международную метрическую систему и указывается в миллиметрах.

Сфера применения

Твердосплавная цепь хорошо подходит, а иногда и просто незаменима для распиловки твердой и сверхтвёрдой древесины. Например:

  • мореного дуба;
  • запаренной древесины, по плотности схожей с костью;
  • древесины твердых пород первого реза (от пня), комля, особенно сухого и свилеватого (с перекрученными волокнами);
  • сухой древесины с мощными суками;
  • древесины со льдом на поверхности или с загрязнениями песком или почвой.

Бензопилы с твердосплавными цепями используют при резки льда для любых нужд, в том числе и для создания ледяных скульптур.

Бригады спасателей МЧС штатно используют только такую режущую гарнитуру, даже когда приходится разбирать завалы из обычной древесины. В экстремальных ситуациях некогда следить за сохранностью цепи. Часто случаются касания режущей кромкой камня, земли, попадание в дереве металла. Обычная цепь мгновенно выйдет из строя и потребуется замена, а при ЧП на это нет времени.

Цепи для бензопил среднего сегмента

5. Цепь (3/8″; 1.1 мм; 52 звена) для пилы UC3520 Makita 531291652

Пилит плавно и легко благодаря особой смазке и усовершенствованной конструкции звена. Почти не шумит.

Цена в районе 1000 рублей.

UC3520 Makita 531291652

Характеристики:

  • шаг: 3/8 дюйма;
  • количество звеньев: 52;
  • шина: 35 см;
  • ширина паза: 1.1 мм;
  • страна- изготовитель: Япония.

Плюсы

  • практически не шумит;
  • износоустойчивая;
  • низкая вибрация.

Минусы

нет.

Цепь UC3520 Makita 531291652

4. Цепь 73DP-68E (3/8″; 1.5 мм; 68 звеньев) PATRIOT 862321368

Эта модель — очередное доказательство тому, что можно приобрести профессиональное качество за скромный бюджет. Цепью можно распилить дрова и даже свалить дерево. Для ее изготовления применяется только особо прочная сталь, благодаря чему работать можно почти без затруднений. Низкая вибрация благодаря скругленной кромке резцов. Нуждается в постоянной смазке.

Цена около 1020 рублей.

Цепь 73DP-68E PATRIOT 862321368

Характеристики:

  • шаг: 3/8 дюйма;
  • количество звеньев: 68;
  • длина шины: 45 см (18 дюймов);
  • ширина паза, мм: 1.5;
  • страна производства: США.

Плюсы

  • низкий уровень вибрации;
  • не вязнет в любой древесине;
  • легко справляется с сучками, пилит без задержек.

Минусы

нуждается в тщательном уходе.

Цепь 73DP-68E PATRIOT 862321368

3. Цепь для пил (20 см, 1.1 мм) Bosch F016800489

Немецкое качество и надежность за умеренную цену. Требует регулярной смазки и бережного ухода.

Цена около 1400 рублей.

Bosch F016800489

Характеристики:

  • шаг: 3/8 дюйма;
  • количество звеньев: 33;
  • длина шины: 20 см;
  • паз: 1.1 мм;
  • страна-изготовитель: Германия.

Плюсы

  • прочность не хуже, чем у профессиональных пил;
  • низкая вибрация.

Минусы

нет.

Цепь Bosch F016800489

2. Цепь Husqvarna H64 5018431-04

Подойдет для заготовки дров и свалит любое дерево. Подходит даже для профессиональных бензопил с двигателем объемом от 85 «кубов» и более.

Цена около 3000 рублей.

Цепь Husqvarna H64 5018431-04

Характеристики:

  • шаг: 0.404 дюйма;
  • количество звеньев: 104;
  • шина: 90 см;
  • ширина паза, мм: 1.6;
  • страна-изготовитель: Швеция.

Плюсы

  • легко затачивается;
  • быстро и легко пилит, не застревает.

Минусы

может работать с затруднениями при валке больших деревьев, больше рекомендуется все-таки для средних.

Цепь Husqvarna H64 5018431-04

1. Цепь Rapid Duro R (20″; 3/8″; 1.6 мм; 72 зв.) Stihl 39440000072rdr

Распилит все, и это не рекламные обещания. Чтобы представить себе диапазон возможностей этого инструмента, достаточно знать то, что цепь используется спасательными службами во всем мире. Если предстоит большой объем работы со сложной древесиной — это оптимальный вариант, достаточно учесть, сколько за такое качество берут продавцы премиум-моделей. Служит долго, но требует регулярной смазки и бережного хранения.

Цена — около 9000 рублей.

Цепь Rapid Duro R Stihl 39440000072rdr

Характеристики:

  • шаг: 3/8 дюйма;
  • количество звеньев: 72;
  • шина: 50 см;
  • паз: 1.5 мм;
  • страна-изготовитель: Германия.

Плюсы

  • долговечность;
  • пилит в буквальном смысле все, даже сучковатое дерево с гвоздями или армированное стекло.

Минусы

цена.

Цепь Rapid Duro R Stihl 39440000072rdr

На что влияет расстояние между зубьями

В пильной цепи, расстояние между режущими зубьями напрямую влияет на её производительность. Чем больше, тем глубже режущая кромка может врезаться в древесину, при условии правильной заточки ограничителя.

Соответственно на более мощные бензопилы, допустимо устанавливать гарнитуру с большим расстоянием между соседними звеньями и наоборот.

Если на мощную бензопилу поставить пильную гарнитуру ¼ дюйма, то производительность значительно упадет, а нагрузка на двигатель вырастет, т.к. пила будет работать в разнос и превышать максимально допустимые обороты, что в конечном итоге может привести к перегреву и задирам ЦПГ.

И наоборот, установка цепи с большим шагом на слабую бензопилу приведет к тому, что мощности пилы будет не достаточно для нормального распила, конечно, это не повлечет тяжелых последствий, как в первом случае, но работать таким инструментом не комфортно.

Также, от расстояния между звеньями зависит качество и точность реза. Чем дальше друг от друга соседние режущие зубья, тем сильнее вибрация при работе и ниже точность реза. Для более точного реза следует выбирать пильную гарнитуру с меньшим шагом. Этот фактор нужно учитывать тем, кто занимается фигурной резьбой бензопилой по дереву.

Большое влияние шаг цепи оказывает на так называемый «отскок». Чем больше расстояние между зубьями, тем вероятность того, что бензопила отскочит, выше.

При подборе цепи действует правило, что шаг (расстояние между зубьями) пропорционален мощности, но точность реза находится в обратной зависимости, т.е. чем расстояние больше, тем точность ниже.

Толщина хвостика

От данной характеристики зависит толщина элементов, а также ширина ведущего звена. Между ней и размерами паза инструмента, предназначенного, чтобы протягивать цепь, есть прямая связь. Выбирая пильную цепь, следует учитывать, чтобы она могла поместиться в паз.

Читайте здесь: Бензиновая виброплита — строительные инструменты и механизмы и советы по их применению

Толщина хвостика влияет на прочностные и качественные свойства цепи, ее надёжность и выносливость. Стандартными считаются значения в 1,1, 1,3, 1,5, 1,6, 2 мм. Наиболее узкая цепь используется в компактных пилах бытового класса.

Как правильно выбрать цепь?

Цепь наряду с двигателем является важнейшей функциональной деталью, поэтому при активном использовании часто подлежит ремонту, заточке или полной замене. Старую, изношенную цепь лучше заменить полностью, а для этого необходимо знать некоторые правила выбора:

При замене любой запчасти (звездочки, шины или цепи) нужно помнить о совместимости элементов электропил, то есть приобретать детали только фирмы-производителя: например, для электропилы Makita требуется цепь производства компании Makita . Подбирайте цепь в зависимости от целей. Если вам необходима большая мощность, выгоднее приобрести изделие с шагом 3/8 дюйма, при невысоких нагрузках достаточно 0,325 дюйма

Объем цилиндра в данном случае роли не играет

Обратите внимание на угол заточки – это пригодится для дальнейшего ухода, ремонта или восстановления. Для большей производительности выбирайте угол 30º – он легче воспринимает большие нагрузки

Однако при сложной обработке древесины (если она сырая или промерзлая) лучше остановится на показателе 10º. Длина цепи должна обязательно соответствовать размерам шины. В процессе работы она может вытянуться, провиснуть, но вопрос решается простым удалением 1-2 звеньев.

Безусловно, необходимо учитывать способ и материал распила. Например, для продольного реза лучше выбирать цепь с небольшим углом заточки. Производительность будет меньше, зато срок службы заметно увеличится.

Один из показателей выбора цепи – шаг, который принято измерять в дюймах. Это интервал между заклепками, деленный на два. Сейчас существует единая система обозначения и общепринятые стандарты – 3/8, 0,325 и 0,404 дюйма

Почему табличный вариант представления информации самый лучший?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

  • размерность шины (в см);
  • шаг цепи;
  • толщина хвостиков (мм);
  • общее число звеньев цепи.

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

О зубьях

Зубья имеют очень специфическую конструкцию. Чтоб научиться работать с цепью и верно ее затачивать, следует знать базисный материал. Собственной специфичностью работы бензопила мало припоминает рубанок. Из-за этого и нужно знать, какие конкретно звенья требуют ухода.

Конструкция режуще-рабочих звеньев не такая уж обычная. Каждое звено

имеет:

  • вертикальные торцевые и верхние горизонтальные грани лезвий;
  • лопатку;
  • основание с отверстием под ось;
  • ограничитель установленной глубины пропила.

Конкретно от наличия таких деталей и составляющих зависит качество распила материалов.

Глубина среза

Огромные зубья обеспечивать глубочайший пропил, за один заход. Соответственно, глубина резания впрямую оказывает влияние на скорость работы. Принципиально отметить, что этот параметр серьезно оказывает влияние на движок, и бензопила

может не совладать с нагрузкой.

Высота звеньев определяет крепкость зубьев. Чем больше, тем наименее они высокопрочны. По эталону они делаются в 2-ух вариантах: 0,635 и 0,762 мм. Их систематизируют как низкопрофильные, если профиль небольшой, а если большой — как высокопрофильные. Скорость пиления дерева впрямую находится в зависимости от глубины резания.

Основные параметры

Пильные цепи принято различать по:

  • направлению распила (продольные и поперечные);
  • габаритам (длине и размеру элементов цепной гарнитуры);
  • конструктивным особенностям;
  • порядку следования режущих звеньев.

Распил древесины вдоль волокон вызывает большее сопротивление, нежели поперек. В виду востребованности обоих видов распиловки производится два вида пильных цепей – продольные и поперечные. Они отличаются углом атаки резцов. В результате при продольном распиле повышается производительность пилы, а при поперечном сглаживается «агрессивность» инструмента. Ну а вместе с последней снижает уровень вибраций и уменьшается нагрузка на двигатель.

Шины бензопил, представленных сегодня на рынке, имеют различные габариты. Одним из главных параметров пильной цепи является количество звеньев, т.е. длина цепи. Кроме того, цепные системы имеют определенный шаг. Он измеряется расстоянием между тремя последовательно соединенными звеньями, деленным на два.

Существует 3 основных параметра цепи для бензопилы:

  1. Шаг цепи
  2. Количество звеньев
  3. Толщина ведущего звена
Шаг цепи

равен половине расстояния между тремя соседними заклепками. Следовательно, от шага напрямую зависит расстояние между режущими коньками. Оно может быть больше или меньше, в зависимости от 5 стандартных групп, измеряемых в дюймах: «1/4», «0,325», «3/8», «0,404» и «3/4» (хронология в порядке увеличения длинны).

«1/4»— данный мелкий шаг встречается у коротких цепочек, устанавливаемых на пилах малой мощности и одноручных вариантах. В России таких пил практически не встретить, и данный размер не особенно популярен и востребован на рынке.

«0,325» и«3/8»— основная доля пил комплектуется данными размерами шага цепи. Все известные производители бензопил и электропил устанавливают эти популярные группы. С огромной долей вероятности при подборе цепочки вам понадобиться выбрать один из этих вариантов.

«0,404» и «3/4»— это цепи с крупными и длинными звеньями и сейчас практически не применяются. Исключением являются мощные валочные модели пил.. Также, данный шаг является стандартным на  старых, давно снятых с производства, отечественных пилах Урал и Дружба.

Шаг цепи обязательно должен совпадать с шагом ведущей звездочки. Нельзя однозначно сказать какой шаг лучше, все зависит от конкретного процесса. При увеличении шага, звенья составляющие цепь будут крупнее, а это повышает производительность. При этом вырастет сопротивление материала и вибрация, так как «грызть» цепь будет агрессивнее. Учитывайте, что для этого потребуется более мощная пила. Мелкий шаг дает чистый рез, частое расположение зубьев при этом обеспечивает плавное движение гарнитуры в древесине. Вибрации меньше.

Количество звеньев

включает в себя общее число соединительных звеньев и режущие, чередующиеся между собой, правосторонние и левосторонние зубья. Вся конструкция скрепляется ведущими звеньями (о них подробнее дальше по статье) и заклепками. По сути это и есть вся составляющая пильной цепи.

Количество звеньев пестрит многообразием и сложно выделить, что-то более популярное. Мало того, одна и та же модель пилы может поставляться с завода разными комплектами  цепей и шин. Если по какой-то причине все надписи, по которым можно определить требуемое количество звеньев, на пиле и шине стерлись, инструкция потерялась и т.д., то самый простой способ определить — это посчитать вручную.

Ведущие звенья

это своего рода конструктивные передаточные зацепы на цепи. Они должны свободно, но при этом устойчиво, передвигаться от ведущей звездочки (вращение ей придает двигатель пилы) по пазу шины. Толщина паза шины и ведущего звена должны идеально совпадать. За счет этого достигается стабильное состояние конструкции и при должной натяжке исключен соскок даже на больших оборотах.

Стоит отметить, что ведущее звено играет роль распределителя масла по всей кромке цепи и шины. Маслонасос подведен к ведущей звездочке и далее звенья в процессе оборота гоняют необходимую смазку. В основе международной классификации выделяют 5 стандартных размеров толщины ведущего звена:

1,1 мм (0,043 дюйма)- встречается не так часто на маломощных, а также одноручных пилах.

1,3 мм (0,050 дюйма) и 1,5 мм (0,0578 дюйма)- наиболее распространенные размеры, устанавливаются на бытовые и полупрофессиональные модели пил.

1,6 мм (0,063) и 2,0 мм (0,080 дюйма)- гарнитура с толстым ведущим звеном встречаются на профессиональных пилах высокой мощности.

Шаг цепи, толщина ведущего звена и количество звеньев в совокупности с ведущей звездочкой и шиной пилы должны быть взаимоприменимы и  образуют единую «композицию». Зная все три этих типоразмера можно легко подобрать нужную цепочку.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Расстояние между заклёпкамиШаг цепи (ширина в дюймах)
16,35мм1/4
28,25мм0,325
39,3мм3/8 (0,375)
410,26мм0,404
519,05мм3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • высокий уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

  • низкий уровень вибрации;
  • плавные движения при пропиле;
  • чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Цепи роликовые — описание и размеры


Пример условного обозначения: 2ПР-19,05-64 ГОСТ 13568-97

2 – рядность цепи

ПР- приводная роликовая

19,05 – шаг цепи, мм

64 – разрушающая нагрузка, кН

Основные параметры цепей.

Основные параметры цепи – шаг (t), расстояние между внутренними пластинами (b1) и разрушающая нагрузка (Q). Сегодня производители, как отечественные, так и иностранные выпускают роликовые цепи широкого диапазона для приводов абсолютно любого назначения с шагом от 8,0 до 103,2 мм. Цепи мелкого шага применяются в основном в малонагруженных приводах, крупного шага в нефтяной и металлургической промышленностях.

Виды приводных цепей.

Приводная роликовая цепь может быть однорядной или многорядной, разборной и неразборной. Применение в приводах многорядных цепей дает возможность существенно увеличить передаваемую мощность без существенных изменений размеров привода. Конструктивно такая цепь отличается от однорядной только длиной валика. В том случае, когда доступ к цепи в эксплуатации затруднен, вместо неразборной конструкции могут использоваться цепи разборные, в которых наружная пластина с одной или двух сторон замыкается с помощью штифта или шплинта. Такое решение нашло широкое применение в нефтяной промышленности, где приводные роликовые цепи применяются в составе буровых установок.

Аналоги отечественных цепей

Цепи стандарта BS/ISO

Цепи, произведенные в соответствии с Европейскими стандартами регулируются требованиями ISO606, BS228 и DIN 8187. Шаг цепи находится в диапазоне от 6 мм (0,236 дюйма) до 114,3 мм (4,500 дюйма). Данные цепи характеризуются большим, чем у аналогичных цепей ANSI, диаметром штифта. Это позволяет увеличить износостойкость, благодаря большей поверхности контакта. Обозначение цепей BS расшифровывается следующим образом. Например, двухрядная цепь с шагом 1/2 дюйма обозначается 08B-2. Первые две цифры – размер шага в 1/16 дюйма (в шестнадцатых долях дюйма), поэтому 08 = 8/16 или 1/2 дюйма. Буква B указывает на европейский стандарт BS/ISO. Суффикс 2 обозначает количество рядов цепи, в данном случае обозначает двухрядную цепь. Цепи BS схожи со стандартными цепями ANSI и имеют одинаковый шаг. Однако присутствуют существенные отличия в размерах, которые отличают их от стандартных цепей ANSI.

Цепи стандарта ANSI

Цепи ANSI изготавливаются согласно требованиям стандартов ISO 606, ANSI B29.1 и DIN 8188. Шаг цепи, находится в диапазоне от 1/4 до 3 дюймов. У цепей ANSI диаметр штифта меньше, чем у их аналогов BS/ISO. Поэтому, износостойкость понижена по сравнению с аналогичными цепями BS/ISO. Имеется одно исключение: цепь с шагом 5/8 дюйма, у которой диаметры втулки и штифта больше, чем у аналогичной цепи BS/ISO. Цепи ANSI обычно обозначаются в соответствии с системой ANSI. Например, обозначение для двухрядной цепи с шагом в 1/2дюйма будет ANSI 40-2. Обозначение ANSI читается следующим образом: первая цифра обозначает шаг в 1/8 дюйма (в восьмых долях дюйма), т.е. 4/8 = шаг в 1/2 дюйма. Вторая цифра обозначает тип цепи, например: 0 — роликовая цепь, 5 — втулочную цепь, 1 — узкая серия и т.п.. Суффикс, как и в случае цепей BS/ISO, обозначает количество рядов цепи. Так, например, 2 — двухрядная цепь.

Длина шины бензопилы — какими они бывают и на что влияет

Одним из важнейших параметров шины для бензопилы является их размер. Чем больше длина направляющей, тем большего диаметра можно пилить бревна инструментом. Однако это вовсе не означает, что на маломощную бензопилу можно установить длинную направляющую, и пилить толстые бревна. Длина шины должна иметь соотношение с мощностью.

Это интересно!В техническом описании к каждой модели инструмента указывается оптимальная длина шины, которую рекомендует использовать производитель. Установка детали меньшего или большего размера приведет к ускоренному износу пильной гарнитуры и механизмов инструмента. Если не удается найти технический паспорт инструмента, то узнать рекомендуемую длину для конкретной модели инструмента можно простым способом — измерить старую направляющую. Как измерить длину шины бензопилы, знают далеко не многие специалисты. Чтобы узнать длину направляющей на бензопиле, необходимо воспользоваться рулеткой, и измерить расстояние от торца (носовой части) до начала выреза. На схеме ниже показано, как правильно измеряется длина шины.

Узнать длину можно также по описанию, которое обычно изображено на боковой части гарнитуры. Однако со временем эксплуатации инструмента происходит затирание надписей, поэтому этот способ уместен для случаев, когда на шине можно прочесть информацию. Измерив длину, можно приобрести соответствующего размера пильную гарнитуру на инструмент. Почему нельзя использовать на маломощной пиле длинную шину и цепь? Причин для этого достаточно, и описать их можно в виде перечня:

  1. Нехватка мощности двигателя, что отразится на скорости пиления
  2. Увеличенный расход топлива за счет повышенной нагрузки
  3. Быстрый износ двигателя и расходных материалов
  4. Неправильная цикличность подачи масла для смазки цепи, что повлечет за собой перегрев гарнитуры, и быстрый выход из строя

Если не хотите, чтобы инструмент быстро вышел из строя, то необходимо использовать соответствующего размера пильную гарнитуру. Чтобы обеспечить максимальную эффективность и производительность инструмента, необходимо правильно подобрать в зависимости от мощности инструмента шину и цепь. Для обозначения длины используется такая единица измерения, как дюйм. Ниже представлены размеры направляющих для бензопил в дюймах с переводом их в метрическую систему измерения:

  • 10 дюймов – 25 см
  • 12 дюймов – 30 см
  • 14 дюймов – 35 см
  • 16 дюймов – 40 см
  • 18 дюймов – 45 см

Только после того, как будет уточнена длина шины бензопилы, можно приступать к выбору новой детали. Есть также устройства длиной 38, 33 см и другие. Длина детали в 45 см — это еще далеко не самый большой вариант. Профессиональные высокомощные агрегаты комплектуются устройствами, длина которых достигает 75 см.

Какую цепь лучше ставить на бензопилу

В приводной роликовой цепи с изогнутыми пластинами может быть только нечетное количество звеньев.

Наименование приводной роликовой цепи с изогнутыми звеньями (ПРИ)Шаг цепиДиаметр ролика цепиШирина между пластинамиДиаметр валика цепиДлина валика цепиШирина пластины цепиb maxРазрушающая нагрузка на цепьВес 1 метра цепи
Pd1b1d2Lch2ммQ minq
ммкН/кгскг/м
ПРИ-78,1-36078,133,338,1017,1510245,551,0360/3600014,5
ПРИ-78,1-40078,14038,10191025651,0400/4000019,8
ПРИ-103,2-650103,24649,00241356073,0650/6500028,8
ПРИ-140-12001406580,00361829094,01200/12000063

Пример условного обозначения цепи:ПРИ-103,2-650ПРИ- приводная роликовая с изогнутыми пластинами 103,2 — шаг цепи в мм 650 — разрушающая нагрузка в КН

в начало страницы

          Цепи приводные роликовые длиннозвенные ГОСТ 13568-75 (ПРД)

Приводные роликовые длиннозвенные цепи предназначены для использования в передачах с большими межосевыми расстояниями и в передачах с низкой окружной скоростью и звездочками большого диаметра. Длиннозвенные цепи конструируются на базе приводных роликовых цепей ПР с увеличенным вдвое шагом. Рабочая нагрузка цепей данного типа ниже, чем у обычных роликовых цепей такого же шага.

Наименование приводной роликовой цепи ПРДОбозначение цепиШаг цепиДиаметр ролика цепиШирина между внутренними пластинамиДиаметр валика цепиДлина валика цепиШирина внутренней пластиныРазрушающая нагрузка цепиВес одного метра цепи
ISO 606ANSI B29.1MPd1b1d2Lch2 g
ммкН/кгскг/м
ПРД-31,75-2300210В31,7510,169,655,082414,823,0/23000,6
ПРД-38-30003815,88227,924221,330,0/30001,87
ПРД-38-400038,0015,88227,9247,021,340,0/40002,1
ПРД-50,8-6000216А208050,8015,8815,887,9239,024,260,0/60001,9
ПРД-63,5-8900220А210063,5019,0519,059,5346,030,289,0/89002,6
ПРД-76,2-12700224А212076,2022,2325,411,157,036,2127,0/127003,8

Пример условного обозначения цепи:ПРД-38-4000ГОСТ 13568-75 ПРД —  приводная роликовая длиннозвенная 38,0 — шаг цепи в мм 4000 — разрушающая нагрузка (Н)

Примеры условного обозначения комплектующих изделий: СПРД38,0-4000- звено соединительное к цепи ППРД38,1-4000- звено переходное к цепи

в начало страницы

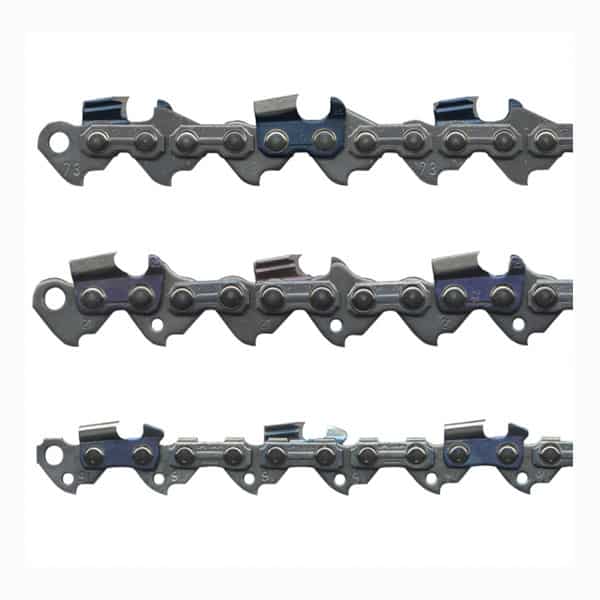

Последовательность звеньев

Глубина резания (глубина пропила) является принципиальной чертой бензопилы, определяющей ее производительность. Глубина пропила определяется параметрами режущего инструмента, т.е высотой профиля зуба цепи. Повышение высоты зуба приводит к повышению глубины резания за один заход, что увеличивает скорость пиления.

Структура цепи пилы.

В обыкновенной цепи для бензопилы, такая черта, как высота зуба, определяется профилем и параметрами ограничителя глубины пропила, который устанавливается на любом рабочем зубе. Шаг цепи бензопилы. Что такое и на что он влияет. Как узнать какой шаг у вашей пильной гарнитуры и ведущей звездочки. В новейшей цепи этот параметр задан производителем

Потребитель может поменять высоту зуба за счет протачивания ограничителя, но к таковой операции следует относиться с осторожностью

Для окончательного решения вопроса следует учитывать вид пиления. В общем, распил древесной породы может выполняться поперек либо вдоль волокон, при всем этом механизм таких распилов отличается друг от друга. В связи с этим для различного вида пиления целенаправлено внедрение режущего элемента разной формы. Соответственно, принято различать два типа — продольный и поперечный.

Дополнительно: Какая самая дорогая бензопила и что в ней особенного

Типы цепей различаются углом заточки режущего звена. Заточка пильной цепи бензопилы штиль бензопилы пора точить. › Как заточить цепь. Для поперечного типа угол заточки меньше, чем для продольного типа. Так, угол заточки для поперечного распила составляет 25-35 °, а для продольного — 5-15 °. Значение этого параметра наносится (маркируется) на поверхность режущих зубьев. Не считая того, следует учитывать, что величина угла находится в зависимости от вида древесной породы и ее плотности.

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

  1. Снять гарнитуру и посчитать количество звеньев.
  2. При помощи штангенциркуля померить ширину хвостовика.
  3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
  4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя

Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Глубина распиловки и высота профиля цепи

К следующей группе параметров, нужных, чтобы подобрать цепь, относится высота профиля. Она является одним из ключевых факторов, определяющих производительность инструмента. Чем глубже зуб погружается в материал, тем быстрее (при наличии достаточной мощности на валу) будет проведен распил. При малой высоте профиля производительность падает, но зато увеличивается точность реза и качество его поверхности, поскольку зуб меньше перекашивается.

Широко применяется два профильных типоразмера:

  • низкий в 0,63 мм (или 0, 025 дюйма);
  • высокий в 0,76 мм (0,03 дюйма).

Практически во всех бытовых моделях используются низкопрофильные цепи. В профессиональных можно подобрать и использовать как высокий, так и низкий профиль, в зависимости от вида работ. Знать высоту профиля необходимо при самостоятельной заточке инструмента, для того, чтобы не спилить лишнего по высоте.

Использование высокого профиля на бензопилах повысит производительность. Одновременно возрастет вибрация и шум, создаваемый бензопилой. Повышенное боковое давление повышает износ элементов шины.

Поэтому инженеры ведущих компаний-производителей бензопил, чтобы подобрать оптимальную комбинацию параметров, одновременно с увеличением высоты профиля снижают шаг. И наоборот, при увеличении шага приходится пользоваться более низким профилем. Таким образом, сохраняя баланс между этими показателями, можно подобрать  их сочетание, обеспечивающее приемлемый уровня вибрации.

На практике для каждого вида и состояния древесины можно подобрать цепь, обеспечивающую максимальную производительность:

  • высокий профиль и малый шаг;
  • низкий профиль и большой шаг.

От сочетания высокого профиля и большого шага все же не отказываются, его применяют там, где нужна высокая производительность и есть возможность применить сложные системы виброизоляции и активного гашения вибрации. Как правило, это большие механизированные лесозаготовительные комплексы, в которых оператор находится в виброизолированной кабине. Там он хорошо защищен от действия вибрации и шума. В таких агрегатах высота профиля может достигать 0,9 дюйма.

Толщина пропила цепной пилы определяется шириной цепи. При шине в 1,1 мм получается аккуратный тонкий пропил, гарнитура в 2,6 мм пилит быстро, при этом больше древесины уходит в опилки.

Из чего состоит

Современная пильная цепь сделана из звеньев трех типов:

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

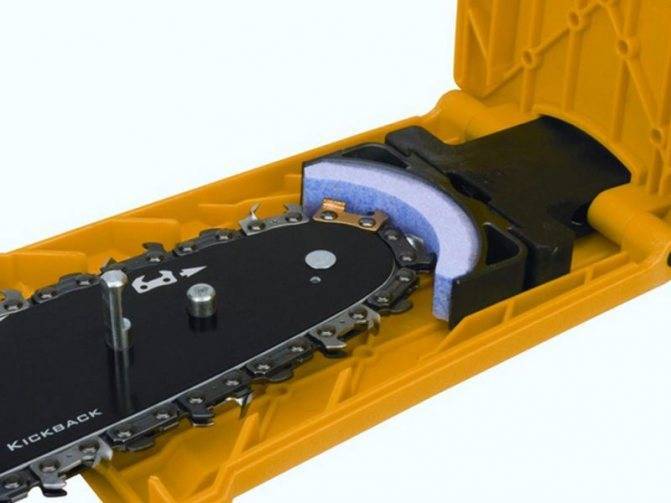

Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.

Стоят подобные цепи очень дорого. Рядовому пользователю покупать их не целесообразно.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
