Как отрезать ровно трубу большого диаметра

Как правильно пилить или резать болгаркой

Различные материалы ведут себя по-разному во время обработки болгаркой. Одни сразу перегреваются и ломаются, другие деформируются, третьи вообще не хотят поддаваться обработке. Все тонкости работы с болгаркой трудно знать, но практика требует знать хоть что-то.

Режем плитку тротуарную, кафельную, керамогранит

Кафельная плитка без сколов лучше обрабатывается отрезным кругом для камня. На плитку наносится линия, по которой делается контурный рез. Затем глубина постепенно увеличивается. Когда прорезанная часть станет больше, плитку кладут на край стола и переламывают по линии. Неровности и шероховатости можно потом подработать.

Керамогранит хорошо обрабатывается кругом для камня. Технология резки ничем не отличается от технологии резки кафельной плитки.

Режем болгаркой древесину

Самый обычный диск, к виду которого мы давно привыкли на циркулярной пиле. Главная особенность подбора такого диска заключается в том, что должны совпадать расчетные скорости болгарки и диска. Только в таком случае обрезать получается ровно и без горения древесины.

Такой диск легко режет древесину в любом направлении, но традиционно предпочитает резать поперек. Легко режется не только сырая древесина, но и сучки деревьев. Удобно распускать доски на брусья или планки. Для большого объема такой работы болгарку необходимо закрепить стационарно. Получится полная аналогия циркулярной пилы.

Очень просто обрабатываются и прессованные древесные материалы любой плотности. А, если необходимо разрезать деревянную панель с набитыми гвоздями, то и для такой работы выпускается диск. Он не боится встречи с гвоздями. Этот универсальный диск изготавливается из карбида вольфрама фирмой Bosh. Маркируется диск Bosh Carbide Wheel. Выпускаются размерами 76, 115 и 125 мм.

Болгарка по кирпичу, бетону, бетонному кольцу

Резка кирпича и бетона выполняется с помощью специальных кругов для камня. Кирпич режется легко, главное правильно его закреплять перед резкой и не применять свою ногу в качестве струбцины.

Практически без проблем режется бетонная плита или бетон. Но вот бетонное кольцо некоторые проблемы создает. Не сам бетон, а вложенная в него стальная арматура. Круг в болгарке испытывает большую нагрузку во время бетона, а арматура наносит ему вред.

Чтобы укоротить кольцо на определенную величину, делают рез с наружной части кольца. Потом кувалдой разбивают срезанную часть, а выступающую арматуру режут кругом для металла.

Профнастил, металл и листовой металл

По такой технологии можно вырезать разные геометрические фигуры из листа металла. Чтобы вырезать квадрат или прямоугольник, надо вычертить на листе размеры. Устанавливаем круг болгарки за границу квадрата и делаем прорез металла. Когда все четыре стороны прорезаны, вырезаем уголки.

Не вызывает трудностей резка профнастила. Рез начинают с любого края или в середине, если это требуется. Единственное замечание – при резке тонкого металла с обратной стороны образуется рваный срез. Чтобы избежать травмирования и для чистоты выполнения работы, этот срез лучше прошлифовать.

Резка болгаркой труб и газовых баллонов

Труба большого диаметра, как и газовый баллон не являются каким-то исключением в работе болгарки. Трубу большого диаметра можно представить, как лист металла. Сложность представляет резка баллона, в котором остался след газа или конденсат. Это очень опасно возможным взрывом.

Чтобы обезопасить резку баллона, необходимо выкрутить вентиль. Это сделать сложно, потому что со временем резьба срастается намертво. В таком случае необходимо приварить баллон за подставку, которая находится в нижней его части, к массивной плите или раме.

На приваренном баллоне проще вывернуть вентиль. В освободившееся отверстие заливают воду до перелива, а затем приступают к резке болгаркой. Резка баллона не отличается от резки трубы большого диаметра.

Резка стекла

Резку болгаркой стеклянных труб можно рассмотреть на примере резки обычной стеклянной бутылки. Бутылку закладывают в раздвинутые тиски или вкладывают между двух деревянных брусков. Понемногу проворачивая ее, делают рез болгаркой. Бутылку вращают до тех пор, пока ненужная часть просто отпадет.

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

• Тонкостенные.
• Большого диаметра.
• Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное

Необходимые инструменты

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

• Водоснабжения.
• Отопительных.
• Канализационных.
• Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза.
Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш.
Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным.
Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником.
Угловая шлифмашина, УШМ

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать
Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

• Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
• Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
• Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.

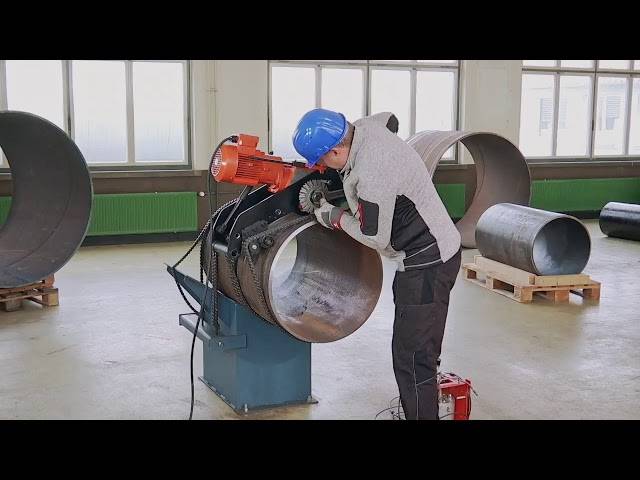

• Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

Станок для резки труб с ЧПУ

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

ВАЖНО ЗНАТЬ: Бесшовная нержавеющая труба

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Монтаж

Монтаж внутренней канализации и наружной магистрали во многом схож. Различие – в применяемых материалах. Для внутренних канализационных систем используются коллекторы, окрашенные в серый цвет. Наружные имеют оранжевый оттенок. Связано это с отличием во внешних нагрузках:

1. На изделия, расположенные внутри помещений, воздействует собственный вес и, периодически, нагрузка от протекающей жидкости. Добавляется тепловой нагрев до 60–90°C с параллельной химической атакой со стороны компонентов стоков.
2. Детали, расположенные вне здания, подвергаются:
   • давлению от массы укрывного грунта;
   • воздействию от веса проходящего транспорта;
   • испытывают усилия от расположенных сверху построек;
   • подвергаются внешним перепадам температур, от отрицательных до положительных.

Отсюда, монтаж внутренней канализации осуществляется с преобладанием полимерных материалов:

• ПВХ (поливинилхлорид). Точнее, непластифицированный ПВХ (PVC–U).
• ПНД (полиэтилен низкого давления).
• ППР (полипропилен).

Наиболее востребованы ПВХ–изделия. Монтаж внутренних коллекторов производится способом стыковки зауженной части трубы и расширенной (раструб). Применяются дополнительные элементы, – фитинги (переходные муфты, тройники, угольники с углом 45° и 90°, отводы).

Монтаж канализационных труб производится с обязательным соблюдением углов наклона:

• Для коллектора Ø 50мм, уклон составит 2–3 см на один погонный метр длины.
• Для изделия Ø 100мм, – около 1–2 см на 1 метр.

В процессе установки или проведения ремонтных работ, возникает потребность распилить пластиковую деталь. Полимеры не отличаются высокой твёрдостью и прочностью, по сравнению с металлическими изделиями. Поэтому обрабатываются большинством слесарных и механических инструментов. Разрезать пластиковую трубу возможно посредством:

• ножовки по металлу или с мелким закалённым зубом;
• треугольным напильником;
• лобзиком (для диаметров не превышающих 50мм);
• циркулярной или сабельной пилой;
• болгаркой и другими инструментами.

Монтаж систем канализации производится по правилам на основе требований СП 30.13330.2012. Кроме соблюдения уклонов, необходимо грамотно распределить точки креплений, соединений. При технической возможности рекомендуется выполнять скрытую проводку.

Установка канализационных труб внутри помещения начинается:

• с составления плана работ;
• выполнения эскиза или чертежа;
• определения необходимых размеров коллектора;
• заготовки необходимого материала;
• подготовки инструмента, с помощью которого можно распилить пластиковую деталь.

По окончании этапа монтажных работ, устройство внутренней канализации проверяется визуально. Далее, необходимо пролить систему водой с целью выявления возможных дефектов изделий или наличие протечек.

Чем можно резать трубы

У нас сообразительный народ, он умудряется приспособить для резки материала самые невообразимые инструменты и приспособления. Но нарезка подручным инструментом неспособна обеспечить качество трубопровода.

По этой причине нужно знать, что можно использовать для этого, а что не стоит:

• ножовка по металлу;
• труборезы разной конструкции;
• самозатачивающийся нож;
• ленточная пила;
• болгарка;
• электролобзик;
• ножницы для пластика.

Использование для работы ножовки по металлу серьезно рассматривать нет смысла, при работе торец становится махровым, на нем появляются заусенцы, которые придется, потом удалять, используя наждачку или нож. Как бы вы не поступили, качество среза получается плохое. Допустимо применять ее для единичных резов. При изготовлении трубопровода с множеством соединений и поворотов, лучше подготовить специальный инструмент.

Специалисты применяют специальные ножницы. Их острое лезвие размещено с одной стороны устройство. Второе лезвие заменяет основание со специальной прорезью, в которую проходит режущая пластина. При работе этим инструментом рука устает, быстро нарезать много материала ими очень сложно. Ими нельзя резать толстые трубы, максимальный диаметр не более 42 мм.

При использовании болгарки нужно подготовить диск по металлу

При работе важно точно распределять усилие – сильно надавливать на болгарку нельзя

Инструменты для домашнего и полупрофессионального пользования

Для обустройства систем водопровода или канализации, отопительных и вентиляционных контуров в домашнем строительстве или при оказании услуг по строительству, зачастую, используют инструменты из данной категории.

Среди наиболее распространенных приспособлений можно назвать:

Оптимальным решением такой инструмент будет для резки труб из ПВХ, используемых при сборке систем канализации внутреннего и наружного типа. В то же время, металлопластиковые трубы таким труборезом обрабатывать нельзя, поскольку материал деформируется от нагрузки.

1. Гильотинный нож. Принцип его действия, наверное, знаком каждому образованному человеку. В верхней части конструкции расположено лезвие, которое опускается вниз по специальным пазам и выполняет ровный четкий разрез. Для удобства можно обзавестись прибором с электроприводом. Таким приспособлением легко и удобно производить нарезку большого количества труб. Вместе с тем, в местах продажи можно встретить и инструменты с винтовым механизмом.
2. Ножовка по металлу. Такой на первый взгляд простой инструмент с успехом можно использовать для нарезки трубы из любого материала. Главное, в процессе работы не переусердствовать, чтобы полотно пилы не сломалось от чрезмерных усилий.

1. Шлифовальная машина углового типа, или, иными словами, болгарка. Процесс, как ровно отрезать трубу болгаркой, не представляет особой сложности. Для работы на нее устанавливают диски нужного диаметра и производят резку. Причем обработку можно осуществлять на трубах с различными сечениями и любыми материалами, будь то полимеры или металл.
2. Электрический лобзик. Хотя этот инструмент также широко используется в строительстве, для резки труб он не очень подходит, так как обрезать трубу ровно им довольно непросто.

Следовательно, есть немало удобных инструментов, которыми легко оперировать, поэтому не стоит искать трудных путей, когда все можно сделать быстро и просто.

Помимо ручных инструментов для работ в домашнем хозяйстве и мелком строительстве, существует еще и профессиональное оборудование, которым пользуются в промышленности и для прокладки крупных магистральных водопроводных линий.

Как отрезать чугунную трубу

Если труба изготовлена из чугуна, то чтобы её ровно разрезать придётся применить определённые знания. Дело в том, что этот материал характеризуется высокой хрупкостью, а значит, перед тем, как отрезать такую трубу нужно определить алгоритм действий.

• Размечаем аналогично стальным трубам.
• В месте проведения распила нужно подложить деревянный брус в качестве опоры.
• Далее нужно выполнить пропил в несколько миллиметров по всей окружности.
• После этого, в канавку вставляется зубило и нужно нанести резкий и сильный удар молотком.

В результате она расколется по линии, образуя достаточно ровное место среза, которое при необходимости можно дополнительно обработать.

ПОСМОТРЕТЬ Труборез для стальных труб на AliExpress →

Обычная перпендикулярная резка под 90º

Если необходимо отпилить изделие поперек, то цилиндрические трубы оборачивают листом бумаги по кругу, а профильные – по периметру. Кромки листа должны совпасть, после чего их фиксируют клеем, изолентой или скотчем. Выполняют разметку среза, используя строительный угольник.

Рядом с намеченной линией аккуратно делают тонкий вертикальный врез болгаркой, а затем постепенно углубляют ее до полного распиливания трубы. При соблюдении всех правил окружности двух полученных изделий легко совмещаются, образуя магистраль без зазоров.

Резка под углом 45º требуют определенных правил

Оборудование промышленного назначения

В профессиональном строительстве и при работах с крупными инженерными объектами, вопрос, как ровно отрезать трубу большого диаметра, решается с помощью применения специального оборудование. Довольно часто – это стационарные агрегаты с определенным набором качеств.

Среди наиболее интересных и функциональных приборов можно назвать такие:

1. Токарный станок различных модификаций. С помощью такого станка можно ровно отрезать профильную трубу как для обычного водопровода, так и особо прочных изделий, по которым будут проходить жидкости с агрессивной средой.

Максимальное сечение обрабатываемой трубы будет варьироваться в зависимости от расстояния между опорными головками и диаметра отверстий в шпинделе. Данные агрегаты можно назвать универсальными, ведь они могут осуществлять резку, снимать фаску, а также проводить ряд иных действий, нередко, в автоматическом режиме.

1. Машины для резки ленточного типа. Такие агрегаты применяются для нарезки труб водопроводных или канализационных магистралей, предварительно уложенных в траншеи или проведенных в здании.

Резочная ленточная машинка может обрабатывать трубы, даже подвергшиеся довольно сильной деформации. Дополнительно такой резак может снимать фаску требуемой формы.

1. Станки для резки с дисковыми ножами. Оборудование данного типа способно выполнять резку труб из любых металлов, в том числе цветных. Кроме того, у них нет ограничений к форме изделия – они могут быть как круглыми, так и профилированными, с довольно большим сечением.

Как правило, такие агрегаты устанавливают на конвейерных лентах и дополнительно снабжаются станком, который после резки собирает и упаковывает заданное число отрезков трубы, которые потом будут отправлены покупателям.

1. Резаки с дисками ручного типа.

   Их применяют в основном в тех случаях, когда нарезка большого числа труб требуется непосредственно в местах их укладки. На подобных станках имеется специальный зажим, который плотно охватывает трубу во время резки, предотвращая ее смещение и деформацию. Благодаря такому качеству подобное оборудование может с успехом применяться и к металлопластиковым, и к медным или стальным трубам.





















Ряд резальных машин дискового типа имеют встроенную орбитальную сварку и систему вращения, которые позволяют одним механизмом производить нарезку и последующую стыковку деталей. Такое приспособление может быть очень полезным, если необходимо выполнять очень большой объем работ по нарезке, сварке или стыковке труб, не имея стационарного оборудования.

Зачастую, ровно отрезать трубы можно с помощью простых подручных инструментов, которые найдутся у каждого хозяина.

Как равномерно разрезать профильную трубу поперек

Чаще всего домашние хозяйства используют прямоугольный или квадратный металлический профиль трубы с толщиной стенки не более 3 мм, и при сборке сварных каркасов необходима резка на отдельные сегменты.

Чтобы правильно отрезать трубу, дополнительные устройства используются для маркировки и маркировки косильной лески разреза, некоторые устройства выступают в качестве опорной поверхности для режущего диска.

Нюансы работы с прямоугольным сечением

Прямоугольные заготовки намного легче разрезать вдоль и поперек под любым углом, чем цилиндрические элементы, которые трудно удерживать неподвижными на плоской поверхности. Поперечные заготовки под любым углом не представляют особой сложности. леска желаемого угла рисуется на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных шаблонов, рассчитанных на компьютере, для соединения их граней под углом, отличным от Прямо).

Рис. 2 Типы методов перекрестной маркировки

Какой инструмент используется

Как уже упоминалось выше, основным инструментом для резки металлических деталей в повседневной жизни является угловая шлифовальная машина, если она недоступна, вы можете использовать ножовку или лобзик, которые также могут резать металлические материалы специальным лезвием с алмазным покрытием.

Электрокорундовые режущие диски, не предназначенные для операций шлифования, используются для резки с помощью шлифовального станка. В качестве вспомогательного инструмента пригодятся рулетка, металлическая линейка, различные виды зажимов, карандаши и маркеры для маркировки.

Бумажный шаблон для трубы

Использование листа бумаги. Это простой способ отметить прямоугольный или квадратный профиль для точной резки под углом 90 или 45 градусов к его оси.

Чтобы сделать отметку для поперечной резки под углом 90 градусов, возьмите лист бумаги и заверните в них трубу, пока края не будут точно выровнены, после чего они склеиваются. В этом методе леска разреза очень хорошо видна, в отличие от рисования карандашом или маркером по краю шаблона.

READ Как Распилить Брус Вдоль Бензопилой

После этого они обрезают профиль вдоль узорчатой ​​кромки, попеременно со всех сторон, стараясь не допустить полного среза отделочных участков. Это может привести к удару диска от острых углов и его разрушению.

На боковых стенках прямоугольных или квадратных трубок может быть нанесен лист бумаги. Для этого лист бумаги складывают по диагонали, а полученный угол 45 градусов прикладывают к боковым стенкам и делают соответствующие отметки. Чтобы удерживать боковые косые черты на одном уровне, к поперечной косой косильной лески, расположенной под углом 90 градусов к оси, применяется острый угол, который ранее использовался описанным выше способом.

Рис. 3 Использование стального шаблона

Митровая коробка для резки труб

Резать профильную трубу очень удобно с помощью специального шаблона, который является аналогом коробчатой ​​коробки для резки стройматериалов под разными углами.

Для этого металлический шаблон изготавливается из профильной трубы, вырезанной вдоль куска трубы сверху или иначе, может быть предназначен для получения прямой косильной лески или угла 45 градусов.

Чтобы разрезать металлический профиль, на него наносится шаблон, а пунктирная леска рисуется буквой, вдоль которой затем делается разрез. В других случаях рисунок удерживается, а леска удерживается шлифовальной машиной вдоль поверхности заготовки, пытаясь избежать сильного давления на боковую поверхность диска на прикрепленном металлическом шаблоне. Затем шаблон удаляется, и резка продолжается вдоль хорошо обозначенного углубления по краям заготовки.

Используя шаблон, вы можете получить очень прямую леску разреза, если вы не держите его за руку и закрепите на заготовке с помощью зажимов или крепежных болтов. Для самостоятельного изготовления крепежа в боковой поверхности U-образной пластины шаблона просверлено отверстие и в этот момент снаружи приварена соединительная гайка, которая ввинчивается в болт. Чтобы закрепить шаблон, прикрепите его к обрабатываемой детали и прикрутите болт, прижимая поверхность шаблона к заготовке, после того как шлифовальный станок с металлическим диском надрезает, слегка касаясь края направляющей.

Коротко о системе водоотведения

Устройство канализации – это описание всех составных частей и принцип функционирования системы в целом и по отдельным узлам. Подразделяется:

• Внутренняя, – располагается в здании.
• Наружная, – прокладывается вне построек.

Внутренняя

Устройство внутренней канализации:

• Сантехнические приборы (источники образования грязной воды): унитаз, биде, умывальник (кухонная мойка), ванна (душевая кабина), стиральная и посудомоечная машина.
• Сифоны и элементы соединения (переходные муфты).
• Отводящие трубы Ø 30–50мм. Для унитаза 100мм.
• Переходные элементы: фитинги и муфты, обратный клапан, ревизия.
• Главный стояк – элемент, собирающий в одну канализационную трубу, стоки от всех источников. Диаметр коллектора не должен быть меньше 100мм.

Монтаж системы канализации внутри помещения регламентируется нормативными документами: СНиП (Санитарные Нормы и Правила) 3.05.01–85 «Внутренние санитарно–технические системы».

Наружная

Внешняя система включает в себя:

• Сточную магистраль из труб Ø 100–200мм (для индивидуального жилья).
• Переливные (смотровые) колодцы.
• Муфты, фитинги.
• Приёмник стоков (выгребная яма, септик, станция биоочистки).

Установка канализации вне здания регламентируется СНиП 2.04.03–85 «Канализация. Наружные сети и сооружения».

Обычная перпендикулярная резка под 90º

Некоторые считают, что здесь даже не нужно делать никакой разметки, особенно, если в руках крупная болгарка с большим отрезным диском. Однако после, при совмещении труб, отрезанных без разметки, могут возникнуть проблемы. Для того, чтобы их избежать, можно использовать обычную изоленту или малярный скотч, который наклеивается вокруг трубы. При этом, его края в начальной и конечной точке должны идеально совпасть. Если всё сделано правильно, после резки две трубы совместятся, образовав идеально ровную магистраль, без лишних зазоров.

При помощи изоленты разметка делается довольно просто

Разметка угла бумажным листом

Разметка бумажным листом является одним из простейших способов выполнения задачи. Необходим квадратный лист. Он складывается ровно по диагонали. Полученный шаблон для резки труб необходимо обернуть вокруг изделия таким образом, чтобы длинная сторона шла параллельно его сечению.

Тогда на меньшей стороне образуется угол в 45 градусов. Остается разметить линию разреза с помощью строительного карандаша или маркера по листу бумаги.

Рекомендуется замотать участок разметки узким скотчем, чтобы нечаянно ее не стереть. Данный метод отлично подходит для длинных крупных труб с местом разреза примерно посередине изделия.

Оборудование промышленного назначения

В профессиональном строительстве и при работах с крупными инженерными объектами, вопрос, как ровно отрезать трубу большого диаметра, решается с помощью применения специального оборудование. Довольно часто – это стационарные агрегаты с определенным набором качеств.

Среди наиболее интересных и функциональных приборов можно назвать такие:

1. Токарный станок различных модификаций. С помощью такого станка можно ровно отрезать профильную трубу как для обычного водопровода, так и особо прочных изделий, по которым будут проходить жидкости с агрессивной средой.

Максимальное сечение обрабатываемой трубы будет варьироваться в зависимости от расстояния между опорными головками и диаметра отверстий в шпинделе. Данные агрегаты можно назвать универсальными, ведь они могут осуществлять резку, снимать фаску, а также проводить ряд иных действий, нередко, в автоматическом режиме.

1. Машины для резки ленточного типа. Такие агрегаты применяются для нарезки труб водопроводных или канализационных магистралей, предварительно уложенных в траншеи или проведенных в здании.

Резочная ленточная машинка может обрабатывать трубы, даже подвергшиеся довольно сильной деформации. Дополнительно такой резак может снимать фаску требуемой формы.

1. Станки для резки с дисковыми ножами. Оборудование данного типа способно выполнять резку труб из любых металлов, в том числе цветных. Кроме того, у них нет ограничений к форме изделия – они могут быть как круглыми, так и профилированными, с довольно большим сечением.

Как правило, такие агрегаты устанавливают на конвейерных лентах и дополнительно снабжаются станком, который после резки собирает и упаковывает заданное число отрезков трубы, которые потом будут отправлены покупателям.

1. Резаки с дисками ручного типа. Их применяют в основном в тех случаях, когда нарезка большого числа труб требуется непосредственно в местах их укладки. На подобных станках имеется специальный зажим, который плотно охватывает трубу во время резки, предотвращая ее смещение и деформацию. Благодаря такому качеству подобное оборудование может с успехом применяться и к металлопластиковым, и к медным или стальным трубам.

Ряд резальных машин дискового типа имеют встроенную орбитальную сварку и систему вращения, которые позволяют одним механизмом производить нарезку и последующую стыковку деталей. Такое приспособление может быть очень полезным, если необходимо выполнять очень большой объем работ по нарезке, сварке или стыковке труб, не имея стационарного оборудования.

Зачастую, ровно отрезать трубы можно с помощью простых подручных инструментов, которые найдутся у каждого хозяина.

Резка под 45 градусов

Одним из частных примеров подобной ситуации является необходимость отрезать металлическую трубу под углом в 45 градусов. Такая резка материала часто требуется при прокладке водопроводных коммуникаций или систем отопления. В этом случае приходится иметь дело со стальными трубами.

Для этих целей обычно применяются привычные трубы цилиндрического сечения. Если же речь идёт о монтаже каких-то металлоконструкций, то чаще применяются профильные трубы прямоугольного или квадратного сечения.

Основная проблема здесь состоит в том, что для того чтобы соединяемые элементы совпадали, разрез должен быть максимально ровным, а значит особенно пристальное внимание следует уделить разметке материала. В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги

Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу

В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги. Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу.

При этом необходимо тщательно следить за тем, чтобы сторона листа, которая располагается ближе к торцу трубы, был перпендикулярен её центральной оси. Далее с помощью разметочного материала наносится ряд пунктирных линий и после того, как разметка будет выполнена по всей окружности шаблон можно убрать.

Фото шаблона для резки труб — вид сбоку

Заготовка из трубы большего размера

Разметка реза под 45 с помощью шаблона

Если же предстоит резка профильной трубы, то здесь целесообразно изготовление специального шаблона из такой же трубы, но большего сечения. При этом использовать измерительные приспособления придётся только один раз. Для нанесения разметки потребуется использовать транспортир или строительный угольник.

После отпиливания шаблона, трубы, подлежащие разрезанию можно просто вставить в него и разметить. Такой подход позволит значительно сэкономить время работ и резать профильную трубу под 45 градусов будет удобно.

Что касается того, чем пользоваться при проведении работ, то здесь стоит выбирать наиболее подходящий и привычный. Это может быть и простая ножовка по металлу, и болгарка с установленным отрезным диском.

Особенности работы с толстым металлом, медью, чугуном, алюминием

Когда требуется распилить толстый металл на отдельные фрагменты, рекомендуется дополнительно выполнять следующие действия:

постоянно охлаждать участок соприкосновения металла с диском при помощи холодной воды по причине сильного нагрева места прорези;

• производить что остается сделать нашему клиенту резы только прямолинейно;
• разные криволинейные контуры следует вырезать отдельными прямыми отрезками небольшой длины, удаляя при всем этом ненужные части;
• полностью распиливать заготовку нужно в течение нескольких подходов, со всеми последующим углубляя прорезь;
• если требуется резать уголки, двутавровые балки, швеллер, рельсы, то каждую их конструктивную часть пилят раздельно.

Резка чугуна, нержавейки, в добавок цветных металлов, крапива, алюминия не меди, осуществляется при помощи специальных кругов, предназначенных для выполнения работ с этими материалами. Вся необходимая информация о дисках содержится в маркировке данных изделий, нанесенной с их боковой стороны. Одновременно круги отличаются составом наполнителей:

• в одних добавкой является сверхпрочный материал, который способен распилить легированную сталь;
• в других применяются мягкие связывающие вещества.

Резка нержавейки обычными дисками по металлу запрещается, потому что в их состав входят вещества, которые приводят к ускоренной коррозии места среза. Алюминий и медь – это очень вязкие цветные металлы. Их распиливают с помощью болгарки, поливая керосином образуемую диском прорезь. При этом требуется соблюдать правила противопожарной безопасности.

Резка труб большого диаметра

Если требуется отрезать ровно трубу большого диаметра, для канализации или под въезд на участок, применяют следующие инструменты:

Угловая шлифмашина. Доступный, но не очень безопасный способ. Требуется определенный навык. Обязательно следует применять средства индивидуальной защиты.
Роликовый резак. Это достаточно сложный агрегат, специально разработанный для такой работы. Он монтируется на трубопроводе, охватывая его снаружи. Усилие нажима режущих роликов регулируется с помощью механики или автоматики. Для каждого диаметра требуется своя оснастка.
Газовый резак. Наиболее часто применяемый метод

Способ достаточно безопасный при достаточной квалификации газосварщика и соблюдении правил предосторожности. Требует наличия газового резака, баллонов с ацетиленом или пропаном.

Коротко о системе водоотведения

Устройство канализации – это описание всех составных частей и принцип функционирования системы в целом и по отдельным узлам. Подразделяется:

• Внутренняя, – располагается в здании.
• Наружная, – прокладывается вне построек.

Внутренняя

Устройство внутренней канализации:

• Сантехнические приборы (источники образования грязной воды): унитаз, биде, умывальник (кухонная мойка), ванна (душевая кабина), стиральная и посудомоечная машина.
• Сифоны и элементы соединения (переходные муфты).
• Отводящие трубы Ø 30–50мм. Для унитаза 100мм.
• Переходные элементы: фитинги и муфты, обратный клапан, ревизия.
• Главный стояк – элемент, собирающий в одну канализационную трубу, стоки от всех источников. Диаметр коллектора не должен быть меньше 100мм.

Монтаж системы канализации внутри помещения регламентируется нормативными документами: СНиП (Санитарные Нормы и Правила) 3.05.01–85 «Внутренние санитарно–технические системы».

Наружная

Внешняя система включает в себя:

• Сточную магистраль из труб Ø 100–200мм (для индивидуального жилья).
• Переливные (смотровые) колодцы.
• Муфты, фитинги.
• Приёмник стоков (выгребная яма, септик, станция биоочистки).

Установка канализации вне здания регламентируется СНиП 2.04.03–85 «Канализация. Наружные сети и сооружения».
