Как проверить батарею шуруповерта мультиметром

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент
Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются

Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов

Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент
Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

https://youtube.com/watch?v=wHoygSNjARc%3F

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

https://youtube.com/watch?v=Q990JMoJ33k%3F

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Во время интенсивной эксплуатации шуруповерта есть вероятность его поломки. И одной из самых уязвимых частей считается аккумулятор. Рассмотрим, как проверить аккумулятор шуруповерта на работоспособность разными методами.

Инструменты для проверки

Каждый человек, который собирается инспектировать работоспособность аккумулятора, должен ознакомиться с списком нужных документов. Для проведения работы пригодится последующее:

  • вольтметр с неизменным напряжением в 15 В;
  • тестер;
  • мультиметр;
  • амперметр.

В неких случаях могут пригодиться последующие инструменты:

  • паяльничек;
  • ножик;
  • ровная либо крестовидная отвертка;
  • плоскогубцы.

Все это лучше приготовить заблаговременно, чтоб все нужное было под рукою.

Проверка под нагрузкой

Если человеку необходимо разобраться, как стремительно будет разряжаться накопитель, его придется инспектировать под критической нагрузкой. Ее мощность равна половине силы тока, которая отдается аккумулятором. В большинстве случаев это значение составляет около 30-40 Вт. Потому, чтоб сделать нагрузку, можно пользоваться обыкновенной лампой от фар машины.

При проведении измерений батарея подключается к источнику нагрузки с помощью амперметра. Чтоб измерить показания, нужно пользоваться вольтметром. Аккумулятор врубается на 3-4 минутки. Во время его работы напряжение не должно опускаться ниже 12.4 В.

Принципиально! Если показания колеблются, означает батарея отчасти повреждена и будет стремительно разряжаться.

Проверяем показатели под нагрузкой

Это значит, что мы будем проверять, в течение какого промежутка времени АКБ шуруповерта разрядится полностью при условии подсоединения к ней дополнительной нагрузки — например, электрической лампочки.

Уровень нагрузки нужно выбрать, ориентируясь на мощность аккумуляторной батареи. Если же в инструкции по эксплуатации она не указана, ее следует рассчитать самостоятельно. Она будет равняться половине силы тока, отдаваемой батареей во время работы, умноженной на U источника тока. Обычно этот показатель составляет от 35 до 40 Ватт, а это значит, что нагрузкой может послужить фара от автомобиля от 35 Ватт, либо 12-вольтовая лампочка.

Для снятия показаний АКБ нужно подключить к лампе через амперметр, а сами показания снять вольтметром. Время подключения — две-три минуты, после чего замеряем U. Если оно меньше 12,4 вольт, какая-то «банка» точно вышла из строя. Также о неисправности аккумулятора может свидетельствовать и значительное снижение яркости лампочки. Если она быстро гаснет за две-три минуты, аккумулятор явно не в порядке, и его емкость очень мала.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

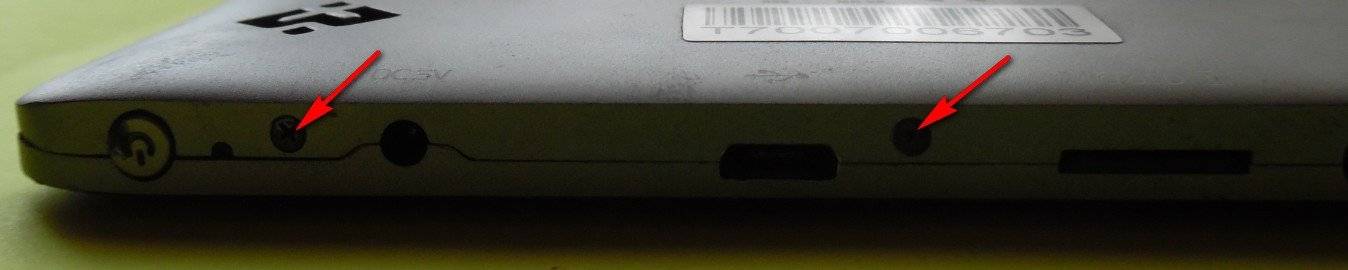

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

Нетрадиционный способ проверки батарейки

Как проверить без прибора, заряжен элемент питания или нет. Поднимите его на несколько сантиметров от стола и отпустите. Если батарейка упала – значит, она разряжена, а если осталась стоять – заряжена.

Объясняется это достаточно просто. Гель, находящийся в алколиновом элементе при разрядке высыхает и становится порошком. Центр тяжести смещается и батарея падает. Этот метод интересен, но научно не утвержден.

Выполнение всех измерений требует некоторых навыков. Здесь пригодятся рекомендации от опытных специалистов по правильной работе с прибором, а также по использованию и безопасной утилизации батареек.

Амперы и мультиметр: что это такое

Ампер — это единица, в какой измеряется сила, присутствующая у электрического тока в системе СИ. Измерители для ее определения называют мультиметрами, которые бывают цифровыми и аналоговыми либо стрелочными.

Отличия меж ними есть. В первом случае информация отображается на жидкокристаллическом экране, во 2-м находится стрелочная шкала. У аналогового аппарата очень высочайшая погрешность в замерах. При работе с ним необходимо исключить мельчайшие колебания. В неприятном случае, итог может быть неточным. Цифровой более:

  • удачный;
  • надежный;
  • многофункциональный;
  • удобный;
  • универсальный.

Устройство устройства несложное

В зарядном устройстве

Зарядный устройство необходимо инспектировать, если есть необходимость найти причину, по которой он неисправен. Сила тока у каждого определенного устройства отличается. К примеру, на телефонных и планшетных устройствах она однообразная, а на авто намного больше.

К сведению. Допустимая норма указана на этикетке изделия либо нанесена на корпус, как маркировка.

Принцип деяния вточности такой же. Отличие состоит в том, что при малых размерах контактов на разъеме трудно выполнить подсоединение щупов.

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

  • Вовнутрь контактов вставляются швейные иглы из стали.
  • Для этого употребляют плоскогубцы, а на руки надевают перчатки.
  • К кончикам иглы необходимо подсоединить щупы через нагрузку.
  • Если это нереально, то необходимо разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.

Необходимо хорошо соблюдать технику безопасности и уделять свое внимание на советы от производителя. В неких изделиях запрещено вскрывать крышку, а другие и совсем разовые, другими словами не подлежат ремонту

Первый этап тестирования

Проверка аккумулятора шуруповерта на первом этапе является самой простой, показатели тока и напряжения снимаются с АКБ в то время, когда она стоит на зарядке.

Снятие показаний осуществляется несколько раз, через определенные временные промежутки:

  • через 30 минут после того, как началась зарядка, U будет около 13 вольт;
  • еще спустя 30 минут U увеличится до 13,5 вольт;
  • спустя два часа после начала процесса — 14 вольт;
  • полностью заряженный аккумулятор выдаст напряжение в 17 вольт.

Что касается роста тока (ампеража) во время зарядки, если рабочее состояние АКБ в порядке, то сила тока стабильно возрастает в течение первого часа. Кроме вольтажа измерьте силу тока спустя час после начала процесса. Если показатель прошел «отметку» в 1 ампер, ваш аккумулятор находится в добром здравии и не нуждается в разборке и починке.

Как прозвонить якорь мультиметром?

Для выполнения этой процедуры вам понадобится сам измерительный электроприбор и инструменты, чтобы произвести разборку устройства. Как прозвонить якорь мультиметром – инструкция:

  • Подготовьте рабочую поверхность. Места должно быть достаточно, чтобы расположить необходимые инструменты и изъятые из прибора детали.
  • Выполните разборку болгарки и достаньте якорь.
  • Очистите деталь от грязи и пыли.
  • Пользуясь рекомендациями в представленном видео, вы сможете самостоятельно прозвонить якорь мультиметром.

На начальном этапе диагностики значение измерительного прибора выставляется на отметке 200 кОм. Если в вашем мультиметре нет такой шкалы, то можно ограничиться и 20 кОм. Для прозвона якоря один щуп измерительного прибора прикладывается на массу, а вторым касаются к каждой из пластин. Если на шкале аналогового мультиметра или экране цифрового не появляются никакие показатели, скорее всего в обмотке якоря есть межвитковое замыкание. Точно диагностировать проблему можно с помощью специального прибора, который имеется у профессиональных слесарей.

Ремонт аккумуляторных батарей шуруповертов

Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:

Разборка корпуса

Корпус батареи состоит из двух  частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда.   При клеевом соединении  необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя  необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.

Определение дефектных банок

Порядок действий для определения дефектных банок:

  • элементы внимательно осматриваются;
  • выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
  • тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах  должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V  в зависимости от модели. Если аккумулятор эксплуатируется долго,  показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.

Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается,  когда температура бочки, на которой установлен термодатчик,  достигнет значения  полного заряда.  Часть элементов при этом могут быть недозаряжены.    Это губительно для никель-кадмиевых батарей, так как  из-за эффекта памяти  после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.

Восстановление элементов

Алгоритм восстановления банок:

  • разряженный элемент подключается с соблюдением  полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
  • проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.

Существуют и другие способы восстановления работоспособности батарей:

  • кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
  • добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.

При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.

Сборка аккумулятора

После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:

  • элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
  • провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их  соприкосновения друг с другом или с полюсами банок;
  • при сборке литиевых батарей плату-контроллер  изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы  избежать короткого замыкания в схеме;
  • части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией,  или с помощью клея.  Рекомендуется клей-герметик – соединение получается надежное и  герметичное, в при необходимости быстроразъемное.

Общие рекомендации по ремонту

Как восстановить аккумулятор шуруповерта? Нужно иметь элементарные представления об электротехнике. Схема батареи простоая. Обычная последовательная цепь (плюс подключается к минусу).

При ремонте Ни-Кд нужно учитывать следующие рекомендации:

  1. Они обладают эффектом памяти. Классическая схема ввода эксплуатации таких АКБ – 3 полных зарядки и 3 разрядки в ноль. Новый элемент должен пройти эту же раскачку.
  2. Аналогичный элемент. Чтобы он не выбивался из цепи и вообще не сломал АКБ, новый элемент должен полностью соответствовать предыдущему номиналу.

Литиевый аккумулятор шуруповерта можно ремонтировать в домашних условиях, если учесть следующее:

  1. Их нельзя паять. Нетерпимость к высоким температурам приведет к неремонтопригодному состоянию. Для этого нужно использовать контактную сварку (она на короткое время нагревает электрод, не вредя АКБ). Если нет доступа к КС, допускается пайка очень мощным паяльником от 100 Ватт. Движение должно быть быстрым и точным.
  2. Одинаковые модели. Сейчас есть несколько основных производителей литиевых АКБ, которые и используют в популярных зарубежных моделях винтовертов, как Хитачи, Макита и отечественных: Интерскол, Зубр.

Типы аккумуляторов и их особенности

Как видно из вышеизложенного, от типа аккумулятора зависят практически все его параметры. В ручном электроинструменте в основном применяются следующие типы АКБ:

  • Никель-кадмиевые (Ni-CD).
  • Никель-металлогидридные (NiMH).
  • Литий-ионный (Li-ion).
  • Литий-полимерный (Li-Pol).

Подробнее о каждом типе.

Никель-кадмиевые

Анод NI-MH АКБ выполнен из никеля, а катод из кадмия. Полюса разделены между собой сепаратором. Электролитом выступает раствор гидроксида калия.

Плюсы:

  • Большое количество циклов заряд-разряд (циклов работы).
  • Хорошо работают при низких температурах.
  • Низкая стоимость.

Минусы:

  • Сильный эффект памяти.
  • Высокий саморазряд.
  • Большие размеры.
  • Токсичность материалов.
  • Необходимость периодического выполнения цикла полного разряда-заряда.

Никель-металлогидридные

Никель-металлогидридные батарейки были разработаны для частичной замены никель-кадмиевых. Анод у них выполнен из никель-латана или никель-лития, катодом является оксид никеля, а электролитом — гидроксид калия. Катод и анод разделены между собой сепаратором. Корпус закрыт крышкой с клапаном, который срабатывает при нарушении работы аккумулятора.

Плюсы:

  • Более высокая энергоемкость (по сравнению с Ni — CD).
  • Полное отсутствие эффекта памяти.
  • Экологически безопасны.

Минусы:

  • Меньшее количество циклов заряд-разряд.
  • Низкий диапазон рабочих температур.
  • Необходимость контроля температуры при заряде.
  • Высокий саморазряд.

Литий-ионные

Анод и катод в этом виде АКБ представляет собой литиевую соль различных кислот, нанесенную на фольгу. Для анода используют медную, а для катода — алюминиевую фольгу. Электролит — гелеобразная жидкость на основе литиевых солей. Полюса разделены сепаратором, а в корпус встраивается предохранительный клапан избыточного давления.

Плюсы:

  • Высокая энергоемкость.
  • Низкий саморазряд.
  • Большое количество рабочих циклов.
  • Не требует обслуживания.
  • Быстрый заряд.
  • Практически полное отсутствие эффекта памяти.

Минусы:

  • Взрывное самовозгорание.
  • Низкий диапазон рабочих температур.
  • Высокая стоимость.
  • Недопустим сильный разряд, перезаряд и нагрев.

Литий-полимерные

Li-Pol аккумуляторы — усовершенствование литий-ионных путем замены жидкого электролита полимерным.

Плюсы и минусы этого типа батарей сходны с достоинствами и недостатками литий-ионных аккумуляторов. Но в отличие от них Li-Pol батареи более безопасны в плане самовозгорания, при условии соблюдения режим зарядки.

Не пытайтесь заменить вышедший из строя аккумулятор одного типа на другой. Если литий-полимерные и литий-ионные аккумуляторы в какой-то степени взаимозаменяемы, то у литиевых АКБ с никелевыми батареями взаимозаменяемость полностью отсутствует.

Конструкция аккумулятора шуруповерта и разновидности«банок»

Независимо от модели инструмента, все аккумуляторы в них имеют одинаковую конструкцию. Внутри находятся последовательно подключенные элементы — батареи с «банками». Итоговое напряжение АКБ создается за счет суммирования напряжения от всех этих компонентов.

Аккумуляторная конструкция имеет четыре контакта, которые легко разглядеть на устройстве:

  • Два силовых, используемых при разрядке и заряде батареи.
  • Один управляющий, который подсоединен к установленному термическому датчику. Используется при защите зарядки от перегревов.
  • Четвертый контакт — сервисный. Нужен для проверки зарядов в установленных батареях.

Улучшенный метод восстановления шуруповёрта аккумуляторов

Автор метода разобрал несколько банок аккумулятора в ходе и обратил внимание на разрыв положительного контакта с отрицательным корпусом. Он предположил, что это вызвано деградацией электролита и оказался прав

Как говорилось выше, в ходе эксплуатации идёт процесс окисления с расходом воды. В результате уменьшения воды в составе щелочного электролита менялись и его эксплуатационные характеристики.

Что было предложено:

  • перед тем, как проводить какие-либо манипуляции с подачей импульсного тока и зарядкой, автор метода отобрал из сборки элементы, напряжение на которых было нулевым;
  • в их корпусе микродрелью и тоненьким сверлом было сделано отверстие;
  • в отверстие каждого элемента был закачан кубический сантиметр дистиллированной воды;
  • после этого батарейки отстоялись некоторое время и было измерено их напряжение. Элементы с нулевым напряжением «взбодрили» импульсным током;
  • затем была произведена зарядка элементов;
  • после этого рекомендуется оставить их на несколько дней, а затем снова проверить напряжение;
  • если элементы живы, то отверстия заделываются герметиком или запаиваются. Батарея собирается, заряжается и шуруповёрт готов к работе;
  • если напряжение опять нулевое, то добавляется еще «кубик» дистиллированной воды, и процесс повторяется до успешного завершения.

Возможно, вас заинтересует статья о том, как проверить ёмкость аккумулятора телефона.

Неисправности блока аккумуляторов, это самая частая проблема у владельцев ручного электроинструмента. Механика ломается реже. В результате спешки и небрежности при использовании инструмента нарушается режим заряда и разряда аккумуляторов. В результате получается снижение срока эксплуатации батарей в два-три раза. Приходится покупать новую. Но перед покупкой стоит проверить состояние батареи, чтобы убедиться, что неисправность действительно в ней.

Из чего состоит аккумулятор

Внутреннее устройство АКБ любого шуруповерта, независимо от страны-производителя, абсолютно идентично. Если разобрать пластмассовый блок, внутри всегда находятся «банки», собранные в определенной последовательности. Показатель напряжения аккумулятора в целом складывается, исходя из уровня U, который имеет каждая батарейка в отдельности. Также у батареи есть четыре контакта, два из которых обеспечивают циклы заряда-разряда, третий соединен с термодатчиком, а четвертый, имеющий сервисное назначение, отвечает за выравнивание потенциала заряда во всех элементах питания.

Итак, соединенные между собой «банки» аккумулятора электроинструмента — это не что иное, как источник тока с постоянной величиной, в котором постоянно происходит преобразование химических реакций в электроэнергию. Именно таким образом аккумулятор отдает накопленную энергию в цепь. А когда он заряжается, процесс происходит в обратном направлении: АКБ просто забирает энергию из сети.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

  • Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
  • Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
  • Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
  • Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
  • Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.
