Как оживить аккумулятор шуруповерта

В чём проблема при эксплуатации Ni─Cd аккумуляторов?

При эксплуатации Ni─Cd постепенно происходит снижение напряжения и разрядной ёмкости. Ниже приводятся основные факторы, обуславливающие эти процессы:

уменьшение рабочей поверхности положительных и отрицательных электродов;
потеря активной массы, а также её перераспределение по электродам;
возникновение утечек тока из-за образования дендритов металлического Cd;
процессы, в результате которых происходит необратимое потребление воды и кислорода;
изменение состава и объёма электролита.

Подобные процессы происходят, когда эксплуатируются Ni-MH аккумуляторы. Разница только в используемых материалах электродов. В процессе эксплуатации Ni─Cd аккумуляторов из-за перераспределения активной массы по электродам происходит изменение механической прочности и объёма оксидно-никелевого (положительного) электрода. В результате ухудшается контакт м/у активной массой и электродом. Все это вызывает снижение проводимости и падению ёмкости. В запущенном варианте просто разрывается контакт между положительным и отрицательным электродами. В результате аккумулятор перестаёт подавать признаки жизни.

На кадмиевом электроде процесс деградации определяется в основном миграцией активной массы. В результате происходит некоторая её потеря. Кроме того, активная масса забивает поры в поверхностном слое отрицательного электрода. Из-за этого затрудняется доступ электролита в глубинные слои. Результатом миграции активной массы становится рост дендритных мостиков сквозь сепаратор до положительного электрода. Эти приводит к многочисленным коротким микрозамыканиям и увеличивает саморазряд. На кадмиевом электроде при эксплуатации также происходит рост кристаллов и увеличение объёма активной массы.

Кроме вышеописанных процессов, в Ni─Cd аккумуляторах протекают процессы окисления различных добавок, которые присутствуют в аккумуляторе. Металлокерамика положительного электрода постепенно окисляется с потреблением воды. И ещё один неприятный процесс, который приводит к потере работоспособности Ni─Cd аккумулятора, это отбор электролита из сепаратора. Это происходит из-за изменения пористой структуры электродов и приводит к росту внутреннего сопротивления никель-кадмиевого аккумулятора. Состав электролита также меняется при эксплуатации. В частности, растёт объем карбонатов. Уменьшается электропроводность электролита и падают все параметры Ni─Cd аккумулятора при разряде. Картина становится особенно заметной при низких температурах. Что же делать в таких случаях?

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

никель-кадмиевые;
литий — ионные;
никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Замена аккумулятора в шуруповерте: определяем и меняем отработанные емкости

Как правило, производители предусматривают такую возможность, и поэтому пытаются запечатывать свои элементы питания наглухо во избежание ситуаций, при которых народные умельцы попытаются своими силами отремонтировать аккумулятор шуруповерта. Тем самым они вынуждают владельцев отказаться от подобной идеи и заставить их посетить магазин, чтобы купить новый аккумулятор.

В принципе в этом нет ничего удивительного, ведь компании преследуют свои собственные цели. Однако и в этом случае можно найти решение. Но сразу нужно быть готовым к тому, что ремонт потребует некоторого времени. Однако если вы готовы потратить свои личные часы на такую работу, это значит, что, следуя всем рекомендациям, вы добьетесь своего и будете удовлетворены проведенными операциями.

Вначале нам потребуется вскрыть аккумулятор и вытащить из него элементы питания. Следует заметить, что до проведения подобного демонтажа вам потребуется зарядить аккумулятор в течение двух-трех часов.
После этого необходимо замерить напряжение на каждом элементе в отдельности, зафиксировать полученные результаты, а в завершение подключить к ним нагрузку. Это должно привести к тому, что аккумуляторы сядут.
Далее необходимо снова повторить зарядку, по итогам которой необходимо выбрать аккумуляторы, у которых осталось меньше всего энергии. Эти устройства обладают наименьшим потенциалом к восстановлению, а поэтому их нужно выбросить.
Затем знакомимся с маркировкой элементов питания, и, ориентируясь на эти значения, нам необходимо будет купить аналогичные изделия. В принципе можно не тратить время на поиск наиболее подверженных износу аккумуляторов. Хотя это и потребует больших затрат, однако в итоге у вас будет практически новый аккумулятор.
Далее нам необходимо поставить каждый элемент последовательно, после чего размещаем их в корпусе и запечатываем батарею, как и было ранее.

В процессе выполнения этой работы вам следует знать об определенных нюансах — без них вам будет сложно правильно собрать элементы в единую батарею. Во время заводской сборки пластины, при помощи которых выполняется соединение элементов, не подвергаются припайке. Для этих целей применяют точечную сварку. Виду отсутствия у вас подобной возможности придется потратить время на пайку, используя для этого обычный паяльник.

В процессе выполнения этой операции имейте в виду, что на состояние элементов может негативно сказаться сильный перегрев, чего не следует допускать. Также важным моментом является и то, чтобы каждый элемент обладал аналогичной емкостью, а также и выходным напряжением.

Следует также подробнее остановиться и на разгонке новой аккумуляторной батареи. Прибегать к этой процедуре необходимо тогда, когда вы уже смогли перепрошить старые элементы. Подобная процедура является рекомендованной для никель-кадмиевых аккумуляторов, которая должна проводиться раз в 6 месяцев. Главное, чего позволяет добиться это процедура — обеспечить максимальную зарядку аккумулятора и последующую полную разрядку. Эту работу необходимо провести в два приема, а еще лучше в три.

может привести к возникновению эффекта памяти

Восстановление элементов — реальность

Эффект «памяти» аккумулятора имеет много толкований, но смысл этого явления заключается в том, что элемент с каждой зарядкой снижает емкость заряда. Восстановить отдельный аккумулятор, значит восстановить работоспособность всей батареи.

Способы восстановления разные, но не все дают результат. Часто помогает многоразовый цикл заряда – разряда. Отдельный элемент заряжают, а потом разряжают на лампочку. После полного разряда повторяют заряд. Эту манипуляцию выполняют до тех пор, пока элемент не начнет набирать достаточную емкость заряда. Если же такого не происходит – его утилизируют, а проще – выбрасывают.

Иногда специалисты применяют метод шоковой зарядки. На безнадежный элемент, который не откликнулся на восстановительные меры, подают не 1.2 В, а все 12 В. Такая шоковая встряска иногда приносит результат. Это еще одна попытка перед окончательным выбросом.

Интересны методы восстановления неспециалистов. Они, конечно, похожи на шаманство, но тоже существуют. Относятся они только к Ni-Cd образцам. Предлагается элемент положить в морозилку на 1 час, а потом положить его в полиэтиленовый пакетик и просто постучать по нему каким-нибудь предметом. Если выбрасывать жалко – пробуйте.

Как восстановить аккумулятор шуруповерта

В Интернете существует большое количество видеороликов, в которых, например, наглядно показывается восстановление аккумулятора шуруповерта Hitachi с помощью Imax B6. Оно заключается в «реанимировании» никелевых аккумуляторов путем подачи больших токов. Оживить АКБ сторонники экспресс-метода восстановления предлагают, воспользовавшись простыми настройками Imax B6. Выставляется режим на никель-кадмий, и батарею можно реанимировать в этом режиме.

Однако прогревание импульсным питанием и последующая зарядка являются довольно рискованными методами для никель-кадмиевых аккумуляторов. Нарушенную связь в элементе не восстановить высокими токами. К тому же, если электролита внутри батарейки мало, либо его совсем нет, высокие токи окончательно «убьют» АКБ. Поэтому, в целях предотвращения необратимой порчи батареек, рекомендуется вначале пополнить их запас электролита дистиллированной водой и только потом заряжать с помощью Imax B6.

Можно ли пользоваться методом импульсного тока — решать хозяевам батареек. В Интернете существует много роликов на тему того, как восстановить Ni Cd аккумулятор от шуруповерта. Но есть мнение, что в реальности быстрые способы работают очень недолго. Например, если электролит внутри какой-либо батарейки из связки выкипел, либо высох, импульсный ток «убьет» элемент окончательно.

Если есть возможность, можно аккуратно разобрать каждую никель-кадмиевую батарейку и посмотреть, в каком состоянии находится электролит. Если она окажется сухой, можно воспользоваться методом доливания небольшого количества дистиллированной воды через шприц.

Восстановление с помощью воды

Для того чтобы просверлить аккуратное отверстие в батарейке, понадобится маленькое сверло. Отверстие нужно делать подальше от центра, лучше в верхней боковой части элемента, где находится небольшое углубление. Затем заполнить аккумулятор дистиллированной водой с помощью шприца до последнего.

После этого АКБ можно полностью зарядить Imax B6 и дать ей «отстояться». Процедура долгая. Восстановление 8-,12-, 14-аккумуляторных «банок», в зависимости от вольтажа, может занять много времени. В идеале следует не заряжать их сразу, а дать время «банкам» с водой постоять день. По одному заряжать аккумуляторы нельзя, лучше, чтобы их было, как минимум, три или четыре в связке, для равномерного распределения напряжения.

Кратковременные импульсы тока через сопротивление в 40 Ом на 12 В следует подавать уже после того, как внутрь реанимируемого элемента будет залита вода, а не на «сухую», как это часто делается.

После того, как аккумуляторы постояли сутки, можно приступить к их зарядке. Отверстия пока не закрывать. Подключить к Imax, чтобы устройство их «увидело». Зарядить и снова дать «отстояться» , если какой-то один аккумулятор не восстановился. Слабый элемент в связке найти с помощью мультиметра и снова долить в него воды.

Главная суть этого скурпулезного способа ремонта аккумулятора шуруповерта — восстановить связь пластин батарей с их контактно-переходными шинами (внутреннее устройство Ni-Cd аналогично схеме, по которой изготавливаются солнечные батареи). Главная причина прекращения работы батареек — это отслоение плюсового контакта от их внутренней части.

Отверстия, просверленные в батарейках, не закрывать до тех пор, пока заряд АКБ не будет держаться стабильно. Как только заряд стабилизируется, отверстия аккуратно заклеить силиконом. Воду периодически можно доливать в любое время.

Как уже стало ясно, этот метод не предназначен для ленивых и для тех, кто не желает вникать в тонкости устройства электроники. Однако способ с дистиллированной водой помогает сэкономить много денег и является ответом на вопрос о том, как восстановить аккумулятор шуруповерта наиболее щадящим методом. Обычно в комплектации к шуруповерту входят два аккумулятора. Одним можно пользоваться, а другой постепенно восстанавливать. Такой метод, несмотря на его длительность, представляется более гуманным и безопасным для АКБ.

Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы

Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.

Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.

Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.

Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.

При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.

Пайка – самый сложный момент + (Видео)

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

В чём проблема при эксплуатации Ni─Cd аккумуляторов?

уменьшение рабочей поверхности положительных и отрицательных электродов;
потеря активной массы, а также её перераспределение по электродам;
возникновение утечек тока из-за образования дендритов металлического Cd;
процессы, в результате которых происходит необратимое потребление воды и кислорода;
изменение состава и объёма электролита.

Подобные процессы происходят, когда эксплуатируются Ni-MH аккумуляторы. Разница только в используемых материалах электродов.

Кроме вышеописанных процессов, в Ni─Cd аккумуляторах протекают процессы окисления различных добавок, которые присутствуют в аккумуляторе. Металлокерамика положительного электрода постепенно окисляется с потреблением воды. И ещё один неприятный процесс, который приводит к потере работоспособности Ni─Cd аккумулятора, это отбор электролита из сепаратора. Это происходит из-за изменения пористой структуры электродов и приводит к росту внутреннего сопротивления никель-кадмиевого аккумулятора.
Состав электролита также меняется при эксплуатации. В частности, растёт объем карбонатов. Уменьшается электропроводность электролита и падают все параметры Ni─Cd аккумулятора при разряде. Картина становится особенно заметной при низких температурах. Что же делать в таких случаях?

Конструктивные особенности АКБ

Независимо от бренда электроинструмента и его технических требований, конструктивное решение батарей питания почти ничем не отличается друг от друга. Если разобрать аккумулятор, то можно убедиться, что она состоит из идентичных батареек, собранных в последовательную электрическую цепь.

Причём для любых видов элементов, имеющих почти одинаковый размер и номинальное значение напряжения, отличаться они могут ёмкостью (указывается на корпусе)

Если ремонт проводится самостоятельно, то обязательно необходимо обратить внимание на тип используемых батареек, ведь методика восстановления каждого вида может отличаться

Чтобы подключить прибор к сети и произвести его зарядку, в конструкции предусмотрены силовые контакты, которые соединены с выводами цепи. Есть ещё два управляющих контакта на корпусе АКБ, к которым подключаются сопротивление и термистор. Из этих деталей собрана система защиты оборудования от перегрева при зарядке и выравнивания уровня необходимого заряда на каждой банке аккумулятора.

Распространённый метод восстановления Ni─Cd аккумуляторов?

На тему восстановления Ni─Cd аккумуляторов есть достаточно много статей и видеороликов в интернете. Большинство из них касается восстановления аккумуляторов от шуруповёртов и другого портативного инструмента. Это неудивительно, поскольку такие батареи стоят достаточно дорого и зачастую их ещё нужно поискать. В основном при восстановлении никель─кадмиевых аккумуляторов используется одна методика, которую мы сейчас опишем.

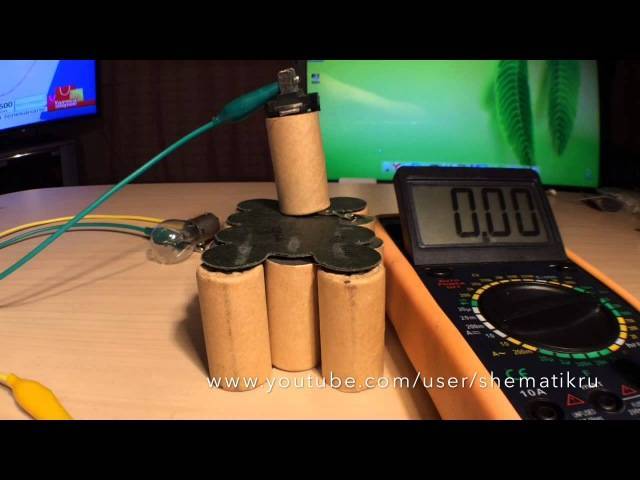

На изображении ниже представлен аккумулятор от шуруповёрта в сборе и его начинка.

Аккумулятор от шуруповёрта

А на следующем фото представлена одна батарейка этой сборки.

Одна Ni-Cd батарейка из аккумулятора

При этом ток должен быть гораздо больше ёмкости батареи (в десятки раз)

Методика восстановления пригодна для никель─кадмиевых аккумуляторов. Не путать с никель─металлогидридными. Опробована она была на моделях рулонного типа. В принципе подходит для батареек любого возраста и даже потёкших. Конечно, чем старше будет аккумулятор, тем меньше шансов будет его восстановить.
Что понадобиться при проведении процедуры восстановления:

другая рабочая аккумуляторная батарея с сильным током. Это может быть аккумулятор от источника бесперебойного питания, автомобильный аккумулятор и т. п.;
крокодилы, куски провода. Куски провода должны иметь длину около 10 сантиметров и сечение не менее 1,5 мм2;
мультиметр для контроля напряжения;
средства защиты (перчатки, очки).

В идеале следует проводить процедуру на каждой батарейке (1,2 вольта) по отдельности, а не на все сборке сразу. В этом случае процедура восстановления будет проходить эффективнее и вторую батарею можно будет использовать меньшей мощности (вполне хватит стандартной автомобильной АКБ или аккумулятора из источника бесперебойного питания).

Итак, по порядку, что нужно делать:

Находите у восстанавливаемой батарейки (или у всего блока шуруповёрта, если восстанавливаете целиком) плюс и минус;
Затем при помощи куска провода и крокодилов соединяете минусы;
Потом к одному из плюсовых контактов крепится второй кусок провода;
После этого нужно свободным концом провода быстро касаться оставшегося свободным плюсового контакта

Здесь важно делать касания быстро и кратковременно (2─3 касания в секунду). Эта процедура продолжается 3─4 секунды

Важно не допускать приварки провода в месте касания.

Перезапуск аккумулятора

Вообще, рекомендуется касаться проводом не самого вывода батареи, а сначала прикрепить к нему крокодил или пластину. И уже касаться их.

После проведения одного цикла таких касаний делается замер напряжения на восстанавливаемой батарее. Если не появилось, то делаете ещё один цикл. После того, как на батарейке появится напряжение, она ставится на зарядку до набора своей ёмкости. Скорее всего, она будет меньше номинала. Рекомендуется ещё сделать несколько циклов заряд-разряд для тренировки аккумулятора. Подробно о том, как заряжать Ni-Cd аккумуляторы читайте по указанной ссылке.

Почитав отзывы об этом методе восстановления, стало ясно, что он дает лишь кратковременное улучшение состояния батареи. Аккумулятор действительно начинал работать, заряжаться, разряжаться, набирать ёмкость, но впадал некоторое время, «что в кому». Я так понимаю, что это происходит по причине того, что не устранялся источник проблемы. В результате прожига устранялись дендриты, вызывавшие микрозамыкания, и батарейка оживала. Но поскольку состав и объём электролита нарушены, всё возвращалось в исходное состояние.

После поисков в интернете был найден ещё один, более совершенный метод восстановления Ni─Cd аккумуляторных батарей. Советуем также прочитать материал про то, как восстановить Ni─MH аккумуляторы.

Какие аккумуляторы стоят в шуруповертах

В шуруповертах могут быть установлены никель-кадмиевые, никель-металлгидридные или литий-ионные батареи аккумуляторов. Как правило в более современных моделях устанавливаются литий-ионные аккумуляторы.

Эти аккумуляторы – оптимальный вариант для применения в шуруповертах по совокупности характеристик:

соотношение емкости и габаритов;
срок службы;
отсутствие эффекта памяти.

Но наряду с достоинствами есть и существенные недостатки — значительные температурные ограничения. Эксплуатация невозможна при низких температурах, так как АКБ быстро разряжаются, появляется угроза самовоспламенения или взрыва при резком ударе либо при сильном нагреве.

Отличия никель-кадмиевых от литий-ионных АКБ:

имеют меньшую емкость;
больший вес;
не так боятся мороза;
по достижении предельного срока службы электролит высыхает;
присутствует «эффект памяти». Емкость аккумулятора может резко снизиться в результате неправильной эксплуатации, когда не полностью разряженная батарея ставится на зарядку.

Никель-металлгидридные по сравнению с литий-ионными аккумуляторами обладают:

менее выраженным «эффектом памяти»;
большим весом;
меньшей емкостью.

По окончании срока службы аккумуляторы такого типа восстановлению не подлежат.

В принципе устройство самой АКБ не зависит от типа аккумуляторов. Разница будет только в их количестве, так как напряжение одного литий-ионного элемента составляет от 3,6 до 3,8 В. Напряжение одного никель-кадмиевого элемента батареи составляет от 1,2 до 1,4 В.

Кроме аккумуляторов в корпусе АКБ установлена схема защиты и управления, датчик температуры и блок контактов.

Замена

Если починить составные компоненты питания в АКБ не представляется возможным, то их надо заменить. Сделать это тоже можно своими руками. В этом нет ничего сложного

Главное – действовать аккуратно, осторожно и по инструкции. Старайтесь ничего не повредить в процессе. Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость)

Можно провести замену поврежденной банки в самом АКБ

Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость). Можно провести замену поврежденной банки в самом АКБ.

Сперва уберите из цепочки устройства элемент питания, который перестал правильно функционировать. Если учесть тот факт, что они соединяются друг с другом специальными пластинками, встроенными при помощи точечной сварки, то лучше для этого пускать в ход бокорезы. Не забывайте оставлять в процессе хвостовик нормальной длины (не слишком короткий) на нормально функционирующей баночке, чтобы возможно было прикрепить его к новой детали питания.
Новенькую деталь прикрепить при помощи паяльника на тот участок, где была старая дефектная баночка. Не забывайте следить за полярностью элементов. Положительный (+) вывод надо припаять к отрицательному (-) выводу и наоборот. Для этого нужно будет использовать паяльник, мощность которого составляет не меньше 40 Вт, а также кислоту для него. Если у вас не получилось оставить нужной длины пластинки, то допустимо соединить все баночки при помощи медного проводника.
Теперь надо вернуть батарейку обратно в корпусную часть по такому же плану, по которому она находилась там еще до ремонтных работ.
Далее надо сделать выравнивание заряда на всех баночках по отдельности. Делать это надо путем нескольких циклов разрядки и повторной зарядки устройства. Далее надо проверить потенциалы напряжения на каждом из имеющихся элементов, используя мультиметр. Они все должны держаться на едином уровне в 1,3В.

Если речь идет о ремонте блоков аккумуляторов с банками литий-ионного вида, то здесь действовать следует по аналогичной схеме. Однако есть один нюанс, который может немного затруднить задачу, – это отсоединение батарейки от платы. Тут поможет только один способ – замена пострадавшей банки.

Основные способы восстановления

Несколько методик помогут справиться с вопросом, как можно реанимировать аккумулятор шуруповерта в домашних условиях. Поэтапное выполнение рекомендаций позволит продлить срок службы агрегата.

Пользователи должны помнить, что процесс проходит с предельной осторожностью, а после завершения манипуляций все детали нужно вернуть в первоначальные места

Использование повышенного тока

Прошивка при помощи напряжения и тока, превышающего номинальные показатели, помогает бороться с эффектом памяти, частично восстанавливать утраченный объем.

Замена банок в аккумуляторе

Ремонтные работы требуют новых компонентов, продающихся в специальных магазинах. При покупке «банки» необходимо проверять параметры размеров и объема — они должны подходить к первоначальным элементам.

При процедуре неисправная часть вырезается, на ее место устанавливается рабочая, затем она припаивается. При пайке учитывают несколько факторов:

процедура проводится максимально быстро — нагрев устройств отражается на их функциональности;
при присоединении пользуются родными или медными пластинами аналогичных габаритов;
в процессе отслеживают «плюс» и «минус» — отрицательное значение на предыдущем питании присоединяют к положительному на следующем.

Замена банок

Долив дистиллированной воды

Жидкость подходит только для простейших, а не современных устройств. Испарение влаги связано с перегревом во время работы. Для устранения неполадок и восстановления дистиллированную воду нужно долить.

Алгоритм выполнения несложный:

Проводят разборку аккумулятора и ищут мини-питание. Их количество зависит от марки оборудования. Поиск неисправностей проходит при помощи мультиметра, в работоспособных элементах напряжение равно 1-1,3 В

При пониженном уровне требуется ремонт неисправной части.
Извлекаются проблемные детали с предельной осторожностью руками, без повреждения соединительных пластин. Они необходимы для обратной сборки и закрепления питающих элементов.
На боковом участке просверливается полость с диаметром меньше 1 мм

Она должна располагаться ближе к нижней или верхней части. Сверление затрагивает только стенку, но не внутренние участки батарейки.
Заполнение жидкостью производится через шприц — емкость должна полностью заполниться. В этом положении элемент оставляют на сутки. Через 24 часа проводят зарядку и оставляют на одну неделю.
Дополнительная проверка напряжения и емкости проходит через 7 суток, если оно осталось на первоначальных после ремонта позициях, то отверстие заливается силиконом или запаивается.

Завершается метод сбором аккумулятора с припаиванием соединительных пластинок и последней проверкой работоспособности устройства. При помощи незначительных нагрузок производится полная разрядка. Процедура повторяется трижды (с полным восстановлением и обнулением заряда), с регулярным замером показателей.

Заливка через отверстие

Ремонт и замена элементов аккумуляторов

Методика подходит для всех типов питания шуроповертов. Процесс начинается с разборки аккумулятора, проверки мультиметром исправных и поврежденных деталей с пониженным уровнем напряжения. Вместо неисправных элементов устанавливаются новые мини-батарейки.

После установки их соединяют пластинами, с этой целью пользуются пайкой или точечной сваркой.

Как устранить эффект памяти

Частая недостаточная зарядка и последующая разрядка приводят к возникновению эффекта памяти. Устройство «запоминает» минимальные границы, что вызывает уменьшение емкости. Проблема встречается в Ni-Cd (NiCd), иногда в Ni-MH устройствах. В остальных разновидностях источников питания (литиевых) он отсутствует изначально.

Для решения вопроса с ремонтными работами необходимо провести полную разрядку и зарядку элемента, используя лампочку в 12 В. К ней нужно припаять провода с плюсом и минусом, позже их соединить с контактными клеммами устройства. Чтобы раскачать устройство, необходимо повторить схему не меньше пяти раз.

Эффект памяти

Реанимация с помощью замораживания

Метод с холодными температурами подходит для кадмиево-никельных элементов питания. Процесс подчиняется алгоритму:

После полной разрядки устройства его помещают в полиэтиленовый пакет и отправляют в морозильник.
Спустя 10 часов батарейку извлекают и отправляют заряжаться.
Затем вторично обнуляют заряд и повторяют процесс трижды.

Владельцы оборудования Бош, Интерскол, Штурм Энергомаш и прочих знаменитых брендов должны помнить, что возможность восстановиться присутствует у отдельных элементов. Реанимация некоторых на дому не поможет оживить аккумулятор, вне зависимости от точности выполнения инструкций.

Методы определения неисправности батареи

Электрическая цепь АКБ собрана по последовательной схеме, поэтому в первую очередь нужно понять, какой элемент неисправен, так как нарушение работы хотя бы одной банки, влечёт за собой почти полную потерю работоспособности всей батареи. Одновременный выход из строя всех элементов почти невозможен. В связи с этим, необходимо определить деталь схемы, функционирующую с существенными отклонениями от технических параметров.

Метод с использованием мультиметра

Учитывая одинаковый уровень напряжения на всех батарейках цепи, найти неисправный элемент можно, используя прибор для измерения напряжения (мультиметр), который перед этим нужно обязательно переключить его в режим измерения напряжения.

Сама методика определения неисправности выполняется по следующему алгоритму:

аккумулятор необходимо полностью зарядить;
после полной зарядки устройство нужно разобрать. Для этого следует выкрутить несколько фиксирующих винтов. Если батареи сделаны без винтов, придётся аккуратно разделить корпус в местах склейки при помощи ножика. При этом постарайтесь не прикладывать много физических усилий, чтобы не деформировался пластик на корпусе;

с помощью прибора производим поочерёдные замеры напряжения на каждой батарейке. Полученные данные, где напряжение ниже нормы, желательно, записать карандашом на корпусе. Маркировать такие детали необходимо, чтобы в дальнейшем их не спутать с исправными, ведь они по внешнему виду идентичны;
потом собираем батарею и устанавливаем её в шуруповёрт. Разряжаем батарею устройства до заметного понижения мощности

Чтобы это сделать быстрее, можно произвести электроинструментом ряд силовых операций;
после полной разрядки корпус снова разбирается, производятся повторные замеры напряжения на каждом участке цепочки, при этом особое внимание необходимо уделить помеченным деталям;
если произошло падение напряжения на одном из элементов на 0,5-0,7 Вольта, деталь неисправна.

Метод нагрузки

Такая технология выявления неисправности аналогична уже рассмотренной, только в этом случае для разряда батарейки используется лампочка.

Сначала нужно полностью зарядить аккумулятор. Затем подключаем к каждой банке по одной лампочке или моторчик малой мощности. Это позволит определить неработоспособный элемент без электроизмерительного прибора. Визуально подключённая лампочка неработающей банки будет гаснуть гораздо быстрее исправных батареек.

Для получения более точных результатов, можно измерительным прибором определить значение напряжения на каждой банке под нагрузкой. Этот результат будет более точным. Если напряжение на батарейке меньше номинального значения на 0,5-0,7 Вольта, то она считается неисправной.

Как оживить аккумулятор шуруповерта

В чём проблема при эксплуатации Ni─Cd аккумуляторов?

Особенности видов аккумуляторов + (Видео)

Замена аккумулятора в шуруповерте: определяем и меняем отработанные емкости

Восстановление элементов — реальность
