Стойка для дрели. Купить или сделать своими руками?

Как проходит процесс изготовления + (Видео)

Когда все подготовительные этапы пройдены, можно переходить непосредственно к процессу работы. Схема работы состоит из несколько этапов, каждый из которых будет подробно описан в этом разделе.

1. Изготовление станины. Самодельная станина является основой всей конструкции: именно на станину крепятся все остальные элементы стойки. Выполняется обычно из твердого дерева или железа. Что до размеров, то лучше всего взять параметры 100*50. Что до толщины, она должна быть 3 см для дерева и 2 см для металла. Иногда допускается толщина поменьше, но лучше все же не экономить на толщине материала.
2. Укрепление на станине стойки и подпорки. Вырезаются эти детали из того же материала, что и станина, и крепятся винтами или шурупами перпендикулярно по отношению к ней. Выглядеть держатель для дрели, своими руками сделанный, будет так:
3. Прикрепление направляющих и каретки. Для того, чтобы было куда крепить электродрель, к стойке при помощи уголков прикрепляют каретку. Направляющие же нужны для свободного передвижения дрели по вертикальной оси. Крепятся эти элементы — вот так:Также можно сделать каретку при помощи хомутов, однако это будет не столь надежно, как деревянная колодка, укрепленная на железных уголках.
4. Выполнение перемещающего элемента. Он включает в себя ручку и нескольких пружинок. Возможны два варианта исполнения: укрепление в пазах каретки двух пружин и установка возвратного механизма возле ручки. В первом случае боковые пластины и штифт располагают перпендикулярно к колодке каретки, а пружины закрепляют в направляющих. Если же выбран второй вариант, то ось рукоятки необходимо будет поместить между двумя пластинами, укрепленными на стойке. Такой же элемент, но с пружиной внутри, располагается чуть ниже первого: при смещении ручки вниз пружина будет поднимать ее в изначальное положение, что обеспечит движение дрели вверх. Надо сказать, первый вариант предпочтительнее — он гораздо проще и практичнее. Но, при желании, можно воспользоваться и вторым методом. Смотрим внимательно чертежи – это наиболее сложный этап изготовления стойки для дрели.
5. Установка дополнительных элементах. Это даст возможность выполнять на станке разные виды работ. К примеру, для фрезеровки понадобится дополнительная горизонтальная подставка, которая будет крепиться к станине. На ней укрепляются тиски. Для того, чтобы выполнять сверление под разными углами, на стойку прикрепляется дополнительная пластина. На обеих пластинах делается несколько отверстий, позволяющих при помощи винтов закреплять стойку под разными углами. Отверстия выполняются по такой схеме:А вот так будет выглядеть вся конструкция в целом:

В целом можно сказать, что изготовление стойки для дрели — процесс достаточно простой, хоть и требующий определенной сноровки. Но если быть аккуратным, не торопиться и внимательно изучить чертежи, то самодельная стойка для дрели получится даже у человека, имеющего начальные навыки обработки дерева.

Конечно, у стойки для дрели, сделанной своими руками, есть свои недостатки: недостаточная точность, чуть меньший срок службы в сравнении с заводскими станками, меньший спектр доступных к выполнению работ. Однако дешевизна, доступность, простота в исполнении и возможность изготовить станок в соответствии с индивидуальными потребностями мастера делают сверлильные стойки, выполненные собственноручно, достаточно распространенным явлением.

Держатель с двумя степенями свободы

Приспособление имеет два шарнирных соединения между зажимом (струбциной) и хомутом для фиксации дрели. Оси вращения шарниров расположены под углом 90°, и позволяют позиционировать инструмент под любым углом к рабочей плоскости верстака. Это видно на иллюстрации. Разумеется, такой держатель уже не закрепишь прямо на верстаке (стационарно), он работает только со струбциной. Оперативно направить ось вращения не получится: в целях безопасности, сначала фиксируется один шарнир, затем второй.

Тем не менее это приспособление дает возможность использовать дрель уже как фрезер, с произвольным расположением вала. Или вы просто располагаете ось вращения так, как вам удобно в текущий момент.

Преимущества:

Расширенная свобода расположения оси вращения.

Недостатки:

• Неудобная настройка положения, приходится фиксировать шарниры по очереди. Кроме того, есть определенные ограничения по размерам электроинструмента (крупную дрель в таком держателе не закрепить).
• Есть вопросы к надежности: чем больше шарнирных соединений, тем ниже точность и прочность крепления.

Как сделать простую сверлильную стойку для электродрели

Стойку, где будут устанавливаться направляющие для фиксации дрели, делают из древесной или железной плиты. Проще всего делать ее из древесины. Из этого материала удастся сделать конструкцию, с помощью которой можно будет фиксировать небольшие дрели.

Чтобы собрать стойку, выполняют такие действия:

1. На установленной станине разместить подпорку.
2. К основанию при помощи шурупов прикрепить стойку конструкции и закрепить ее к подпорке.
3. Зафиксировать направляющие.
4. Прикрепить к направляющим каретку, на которой будет установлен фиксатор дрели.

После изготовления фиксатора надо обязательно проверить его, установив на него электродрель.

Стойка для дрели: обзор изделий от разных производителей

Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.

Держатель для дрели Энкор 50429

Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.

Стойка Sparky sp 43 (Спарки)

Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.

Другие популярные модели

Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:

• модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
• надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
• модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
• поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;

• стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
• поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360º. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков. Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали. Такие стойки для дрели состоят из следующих конструктивных частей:

• несущей станины, на которой крепятся все необходимые элементы станка;
• стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
• ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
• дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Делаем стойку для дрели

Чтобы изготовить самодельную стойку для дрели, понадобится детальный чертеж. Найти подходящий вариант в интернете очень легко. После этого можно приступать непосредственно к работам. Необходимо сделать станину, ее еще называют подставкой. Это основной элемент конструкции. Для этого из металлического листа или доски вырезается пластина. Рекомендуемые размеры — 600х600 мм для дерева или ДСП/ДВП, 500х500 мм для металла. При необходимости размеры стола можно увеличить.

Затем следует приняться за изготовление стойки-штатива. Ее основу также можно сделать из дерева или металла. Размеры следует подбирать исходя из необходимых характеристик и физических размеров электродрели. На станину закрепляется подпорка, а уже к ней прикручивается основа штатива. Получившееся приспособление необходимо усилить при помощи кронштейнов. К этой основе прикручиваются или привариваются направляющие (в зависимости от материала).

После изготавливается каретка, которая непосредственно крепится к двум направляющим. К каретке электродрель можно прикреплять несколькими способами: металлическими хомутами для крепления труб или при помощи колодки. Проще всего взять хомуты. Они надежно закрепляют электродрель, а в случае необходимости она может быть легко демонтирована.

Финальной стадией работ является изготовление механизма перемещения. Можно пойти двумя путями: прикрепить возвратный механизм прямо к ручке или разместить его в пазах каретки. В первом случае рычаг-рукоятку необходимо разместить между пластинами, прикрученными к основной станине. Во втором случае боковые пластины крепятся перпендикулярно каретке, а пружины размещаются в пазах направляющих.

И в том, и в другом случае необходимо подобрать жесткость и размер пружин таким образом, чтобы при надавливании на рычаг не создавалось чрезмерного противодействия, каретка могла опускаться вплотную к станине, а после прекращения воздействия на рычаг, возвращаться (и удерживаться) в исходное положение.

Топ-7. ДИОЛД СМС-43

Рейтинг (2021): 3.51

Учтено 35 отзывов с ресурсов: Яндекс.Маркет, Все Инструменты, 220 Вольт, Озон

• Номинация

  Расширенная комплектация В комплекте со стойкой вы также получаете запасные болты, набор ключей для ремонта и подгонки, а также чугунные тиски. Это самая богатая комплектация при невысокой общей стоимости товара.

• Характеристики
  • Средняя цена: 1 800 руб.
• Страна: Россия (производится в Китае)
• Высота (мм): 550
• Диаметр гнезда для дрели (мм): 43
• Рабочий ход (мм): 65
• Размер основания (мм): 245×245
• Вес (кг): 2,37

Изучая отзывы, оставленные под этим товаром реальными покупателями, можно найти немало негатива. Он касается не самой прочной конструкции, а также балансировки. Судя по всему, тяжелая каретка немного перевешивает, и стойка обязательно должна быть прочно прикручена к верстаку. Но все эти недостатки перекрывает комплектация товара. Помимо самой стойки вы также получаете набор ключей с разными наконечниками, запасные болты в количестве трех штук на каждый модуль и тиски. Самая большая редкость на рынке. И стоит все это менее 2 тысяч рублей. В остальном – обычная вертикальная стойка, вряд ли подходящая для профессионального применения.

Станок для горизонтального сверления

Обычно станки предполагают сверление дыр дрелью в вертикальном положении. Но иногда необходимо проделать отверстия в длинной детали. Даже с дорогими магазинными подставками не получится сверлить вертикально качественно, всегда будут погрешности. Чтобы избежать этого, можно сделать станок для горизонтального сверления.

станок для горизонтального сверления

Для начала нужно подготовить циркулярную пилу, шуруповерт или дрель и стандартный набор инструментов, включающий в себя отвертки, молоток, стамеску и др. В качестве материала для изготовления можно взять обычные ДСП панели. Из расходных материалов понадобится:

• Гайка-крыльчатка;
• саморезы;
• направляющие;
• рукоятка;
• втулка;
• болты.

Сначала нужно рамку. В качестве основания используется ДСП, а из деревянных брусков делают окантовку. Из той же фанеры необходимо собрать стол, который может менять свою высоту с помощью винтов. Стол нужно тщательно отполировать. Вращая рукоятку, можно будет поднимать стол на нужную высоту. Далее чертят яркую линию, идущую по направлению сверла. Это поможет сверлить отверстия точнее. Направляющие устанавливаются таким образом, чтобы они могли раздвигаться в зависимости от размера инструмента, а затем крепиться винтами. Для дрели нужно сделать опору, к которой присоединяется конструкция. Чтобы деталь лучше двигалась в станке, можно прикрепить куски ламината в местах соприкосновения с конструкцией.

Изготовление мобильной сверлильной стойки для дрели своими руками

Стойка для дрели известна домашним мастерам и профессионалам ещё со времён СССР. Мобильная конструкция стойки очень удобна в работе, поэтому в последнее время такое устройство выполняется самостоятельно. Сделать держатель для дрели своими руками совсем не сложно. Достаточно приобрести недорогостоящие материалы, а также подготовить основной инструмент.

Материалы и инструменты

Для самостоятельной сборки могут применяться разные виды материалов. В зависимости от типа используемого материала подбирается инструмент:

• пластины из твёрдых пород древесины или металла;
• самодельная или заводского изготовления ручка;
• мебельные направляющие;
• стальные угольники;
• электродрель;
• молоток и напильник;
• шуруповерт или отвертка;
• рулетка и транспортир;
• маркер.

Делаем подставку для дрели

Для изготовления детали лучше всего использовать толстую металлическую или деревянную пластину:

• размеры стальной пластины составляют 500 х 500 х 150 мм;
• размеры пластины из древесины должны быть 600 х 600 х 30 мм.

Такие виды станин применяются при изготовлении станков исключительно для сверлильных работ. Для изготовления многофункционального агрегата, размеры нужно увеличить до 1000 х 500-600 х 20-30 мм. На деревянную станину закрепляется основная стойка с подпорками. Для соединения деталей применяются винты.

Механизм для перемещения дрели в вертикальном направлении

В основе конструкции ручка и пружины, а исполнение механизма может быть представлено:

• возвратным механизмом, закрепленным в непосредственной близости к ручке;
• парой пружин, закрепленных в пазах каретки.

Первый вариант предполагает размещение оси рукоятки между двумя пластинами, привинченными к стойке. Пружинное устройство смещается на несколько миллиметров. Движение ручки вниз вызывает возврат пружины в исходное положение и перемещение каретки в отправную точку.

Вторая конструкция основана на закреплении штифта и боковых пластин под углом в 90о к каретке. Пружины закрепляются в пазах стандартных мебельных направляющих. В результате нажатия на рычаг, дрель смещается вниз, а пружины сжимаются. После того, как ручка будет отпущена, узел каретки отбрасывается вверх. Пружинные элементы фиксируются металлическими угольниками.

Монтаж сверлильного станка

Собирать сверлильный станок нужно в соответствии с чертежной документацией. Мобильный вариант сверлильной стойки, с высокой универсальностью, состоит из следующих элементов и конструктивных частей:

• несущая станина для крепления всех необходимых элементов станка;
• направляющая, позволяющая закрепить и перемещать инструмент с кареткой в направлении по вертикали;
• специальная ручка, управляющая перемещением инструмента по вертикали.

Для улучшения функциональности и рабочих показателей используются дополнительные узлы и специальные элементы. Сборку и монтаж устройства нужно осуществлять в соответствии со следующей инструкцией:

• закрепление на станине укрепляют подпорки;
• прикручивание вертикальной стойки к подпорке;
• вертикальное закрепление пары направляющих;
• крепление на движущую часть каретки с электродрелью.

Для корректной работы станка необходимо проверить направляющие на отсутствие люфта. закреплять инструмент можно посредством специальных хомутов или при помощи колодки.

Виды

Все представленные на рынке приспособления для сверления отличаются друг от друга, в первую очередь, конструктивными особенностями и функционалом. Помимо этого, они могут комплектоваться различным оборудованием, в перечень которого входят, например, тиски и пылесборники. Дополнительные элементы позволяют максимально упростить эксплуатацию инструментов.

По принципу использования можно выделить две категории устройств.

• Стационарные стойки, превращающие обычные дрель, перфоратор или шуруповерт в компактный аналог станка. Эти изделия за счет своего веса и жесткой конструкции обеспечивают высокую точность выполнения всех операций. К главным минусам относят отсутствие мобильности и высокую стоимость.
• Мобильные сверлильные приставки или направляющие, представляющие собой устройства, обеспечивающие приемлемую точность сверления при минимальных размерах.

Еще одним важным критерием является функциональность рассматриваемых приспособлений.

• Стойки для вертикального сверления, являющиеся универсальными держателями и характеризующиеся максимальной устойчивостью. Они часто становятся незаменимым элементом мини-мастерских и помощниками домашних мастеров.
• Поворотные устройства, представляющие собой более сложное и функциональное оборудование. Помимо перемещения кронштейна с закрепленным сверлильным инструментом в вертикальной плоскости для установки требуемого расстояния от обрабатываемого материала до рабочего хода сверла, такие стойки позволяют устанавливать угол сверления. В итоге оборудование может использоваться также в качестве фрезерного или полировального.

Не менее важную роль играют особенности крепления самой стойки. Как показывает практика и свидетельствуют отзывы, максимально надежным вариантом являются магнитные модели. Большинство профессиональных приспособлений имеет именно такой способ крепления. Максимальная устойчивость в данном случае обеспечивается мощным электромагнитным полем. Магнитные стойки для сверления могут быть надежно зафиксированы в вертикальной, горизонтальной и наклонной плоскостях. Это позволяет выполнять работы в сложных эксплуатационных условиях. Как правило, подобное оборудование имеет ряд дополнительных опций. Например, включение инструмента невозможно, если от магнита не исходят импульсы.

Изготовление деревянного станка: инструкция с пошаговым фото

Самым простым в изготовлении считается станок из дерева. Недостатком конструкции является слабая прочность материала. Древесина деформируется от перепада влажности. Со временем на стойке появляется люфт. Деревянный станок желательно применять только для вертикального сверления отверстий.

Порядок сборки деревянной конструкции следующий:

• Для станины потребуется плита. Ее изготавливают из обрезной доски толщиной 20 мм. Сверху можно нашить фанеру для получения идеально ровной площадки. Размер плиты подбирают индивидуально. Если станок предназначен только для вертикального сверления, то станины габаритами 50х50 см будет достаточно. Для выполнения фрезерных работ и сверления под углом размеры плиты увеличивают до 100х50 см.
• На станине вертикально устанавливают стойку шириной 20 см. Ее высота зависит от габаритов дрели. Обычно для стойки хватает доски длиной 50–70 см. Фиксируют деталь к боковой стороне станины или на самой плите. Во втором случае стойку усиливают подпоркой.

Каретку изготавливают из доски. Длина заготовки варьируется от 50 до 70 см, но обычно габариты подбирают под модель дрели. С тыльной стороны каретки и лицевой стороны стойки фиксируют телескопические мебельные направляющие, служащие механизмом передвижения.

Дрель к лицевой стороне каретки можно закрепить хомутами, что не очень надежно.

Для прочной фиксации дрели лучше изготовить колодку. Узел состоит из куска плиты, перпендикулярно закрепленной к каретке стальными уголками.

Для колодки берут квадратный кусок доски. По центру рисуют круг. Его диаметр должен быть на 0,5 мм меньше толщины передней части дрели.

Круг выпиливают лобзиком. Идеальную гладкость гнезду придают круглым напильником. Готовую колодку фиксируют к каретке. Спереди делают пропил и ставят винтовой зажим.

Каретку с колодкой устанавливают на стойку, соединяя элементами мебельных направляющих. Осталось изготовить ручку управления, но об этом позже.

Топ-7. ДИОЛД СМС-43

Рейтинг (2021): 3.51

Учтено 35 отзывов с ресурсов: Яндекс.Маркет, Все Инструменты, 220 Вольт, Озон

• Номинация

  Расширенная комплектация В комплекте со стойкой вы также получаете запасные болты, набор ключей для ремонта и подгонки, а также чугунные тиски. Это самая богатая комплектация при невысокой общей стоимости товара.

• Характеристики
  • Средняя цена: 1 800 руб.
• Страна: Россия (производится в Китае)
• Высота (мм): 550
• Диаметр гнезда для дрели (мм): 43
• Рабочий ход (мм): 65
• Размер основания (мм): 245×245
• Вес (кг): 2,37

Изучая отзывы, оставленные под этим товаром реальными покупателями, можно найти немало негатива. Он касается не самой прочной конструкции, а также балансировки. Судя по всему, тяжелая каретка немного перевешивает, и стойка обязательно должна быть прочно прикручена к верстаку. Но все эти недостатки перекрывает комплектация товара. Помимо самой стойки вы также получаете набор ключей с разными наконечниками, запасные болты в количестве трех штук на каждый модуль и тиски. Самая большая редкость на рынке. И стоит все это менее 2 тысяч рублей. В остальном – обычная вертикальная стойка, вряд ли подходящая для профессионального применения.

Топ-4. Sparky SP 43

Рейтинг (2021): 3.89

Учтено 12 отзывов с ресурсов: Яндекс.Маркет, Озон

• Номинация

  Лучшая модель для дома Стойка разработана таким образом, чтобы в нее устанавливалась дрель любой фирмы и размера. Компактная конструкция, быстро устанавливаемая на поверхность, оснащена всеми необходимыми деталями, в том числе отталкивающей пружиной.

• Характеристики
  • Средняя цена: 5 400 руб.
• Страна: Германия
• Высота (мм): 550
• Диаметр гнезда для дрели (мм): 43
• Рабочий ход (мм): 70
• Размер основания (мм): 160×160
• Вес (кг): 6

У производителей дрелей нет единого стандарта. Инструменты могут иметь разный размер и форму, и если у вас самая простая стойка, но при этом необычная дрель, не факт, что их получится соединить. Именно универсальность является главным преимуществом товара. Несмотря на классический размер крепежного гнезда, оно имеет нестандартную форму хомута, благодаря чему в стойку можно установить практически любую дрель. Качество конструкции также на самом высоком уровне. Если бренд вам незнаком, то скорее всего вы ошибаетесь. Это популярный немецкий производитель AEG, чье качество хорошо известно по всему миру.

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на простоту, сочетает в себе сразу несколько преимуществ – невысокую стоимость и функциональность.

Стоимость реализации этой идеи минимальна. В любом случае такая самоделка обойдется дешевле, чем покупка самой примитивной заводской модели.

Идея сделать подставку для дрели своими руками принадлежит автору YouTube-канала MakeTools. Основной материал для изготовления конструкции – профильная труба с толщиной стенки 1,5 мм.

Размер буровой стойки 300×300 мм (однако при необходимости основание может быть увеличено).

Высота стойки составляет 500 мм (при необходимости, опять же, вы можете изменить ее вверх или вниз).

Т-образная подвижная часть, к которой крепится электродрель, состоит из двух частей: вертикальной (длина – 150 мм) и горизонтальной (длина – 100 мм).

Кроме того, используются крепежи в виде болтов и гаек разного размера: М10 – для соединительных деталей, М8 – для фиксации дверной пружины (возвратного механизма).

Начинаем делать подставку для дрели своими руками.

Первым делом нужно сделать грядку (основание). Отрежьте четыре куска трубы краями под углом 45 градусов и сварите их.

Далее вырезаем еще четыре заготовки и свариваем их внутри получившегося каркаса.

Далее вам нужно будет сделать регулируемые ножки. Для этого просверливаем в станине четыре отверстия по краям и привариваем гайки. Ввинчиваем в них болты (они будут выступать в роли ножек).

На следующем этапе мы делаем подвижную деталь в форме Т. Последнее отверстие в короткой части (стойке) нужно будет заглушить. Вырежьте из листа кусок квадратной пластины подходящего размера, вставьте его в профильную трубу и ошпарьте.

Далее нужно сделать хомут для фиксации сверла. Его можно сделать из отрезка круглой металлической трубки. Обрезаем, подогнаем по размеру и привариваем две гайки.

Режем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к кровати. Сверху ставим подвижную часть. Привариваем хомут к опоре.

Теперь вам нужно будет сделать направляющий рычаг, который будет опускать движущуюся часть вместе со сверлом.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. К рычагу привариваем гайку удлиненной формы, а к подвижной части нужно будет приварить болт.

Далее нужно сделать еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем гайку удлиненной формы, с другой – болт. К длинному плечу привариваем вторую удлиненную гайку.

Сделаем еще одну деталь. К головке болта привариваем удлиненную гайку, как показано на фото ниже.

Просверлите отверстие в рамке держателя, вставьте и закрепите деталь. Прикрепляем к нему короткий рычаг. И уже прикрепляем к нему рычаг привода.

На последнем этапе остается только установить дверную пружину, которая после сверления заготовки вернет механизм перемещения сверла в исходное положение. Пружина фиксируется двумя удлиненными гайками и болтами.

К подвижной части приваривается нижняя гайка, верхняя фиксируется болтовым соединением.

Для этого нужно просверлить в стойке отверстие, в которое вставляется болт (с внутренней стороны профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

С помощью этого простого инструмента вы можете просверливать вертикальные отверстия в дереве, фанере или металле, не беспокоясь о деформациях.

Рекомендуем посмотреть пошаговый процесс изготовления основных конструктивных и сборочных деталей станины в авторском видео.

Топ-3. WolfCraft 5027000

Рейтинг (2021): 3.96

Учтено 21 отзыв с ресурсов: Яндекс.Маркет, Все Инструменты

• Номинация

  Самая надежная конструкция Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.

• Характеристики
  • Средняя цена: 12 700 руб.
• Страна: Германия
• Высота (мм): 305
• Диаметр гнезда для дрели (мм): 45
• Рабочий ход (мм): 130
• Размер основания (мм): 203×307
• Вес (кг): 8,07

Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.

Плюсы и минусы

• Тройной рычаг
• Закрытая каретка
• Линейка и ограничитель глубины

Высокая цена

12 лучших аккумуляторных дрелей-шуруповертов

Виды направляющих для дрели

Кондуктор

Устройство представляет собой корпус из пластика, в котором жестко закреплены направляющие втулки под различные диаметры сверл. Благодаря ограничению отклонения, можно выполнять сверление с приемлемой точностью, причем на различных материалах.

Кондуктор удерживается одной рукой, а вторая держит дрель. Нет необходимости постоянно контролировать угол «увода». Кроме того, приспособление позволяет точно начать сверление в заданной точке. Кернение не потребуется.

Практически все направляющие с углом 90°, позволяют работать на закругленных поверхностях (трубах). Для этого на нижней опорной пятке предусмотрен специальный паз.

Существуют и более простые конструкции (если обойма под несколько диаметров неудобна в применении). Например, оправка, в которую можно вставлять втулки различного размера.

Помимо стандартных направляющих с углом «атаки» 90°, есть специализированные кондукторы, в которых втулки расположены под иным наклоном.

• невысокая точность (в направляющей втулке есть небольшой люфт);
• изнашивающее воздействие на сверло.

Направляющие со скользящей кареткой (бытовой вариант)

Представляют собой опорную станину, на которой закреплены вертикальные стойки. По направляющим свободно (но без перекосов) перемещается каретка, в которой закрепляется корпус дрели. Простейшие конструкции не могут менять угол наклона стоек.

Как правило, приспособления оснащены вырезом 45° для фиксации цилиндрических заготовок (например, трубы). Опора оснащена рукоятью для удержания, имеет нескользящее покрытие. С ее помощью можно с высокой точность и под визуальным контролем начать сверление, и поддерживать заданный угол.

Применение может быть ограничено лишь площадью заготовки: если она меньше размеров опорной площадки, использование невозможно.

Благодаря тому, что опора фиксируется руками мастера, размещение направляющей может быть каким угодно: хоть на потолке.

• доступная цена;
• высокая точность позиционирования.

работает только с определенными диаметрами сверл, и с единственно возможным хвостовиком.

Полупрофессиональные направляющие для дрели

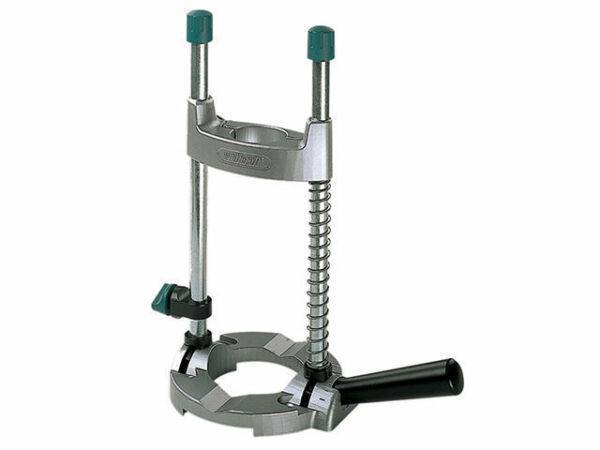

Полупрофессиональные направляющие могут оснащаться различными крепежными приспособлениями для станины, регуляторами глубины сверления, угол можно задавать как вдоль, так и поперек плоскости качание инструмента. За счет этого оборудование получается более громоздким.

Профессиональные направляющие для дрели

Как правило, направляющие стойки для профессионального использования оснащаются собственным патроном для сверл. Для чего это делается?

Даже самый точный хомут крепления дрели имеет серьезную погрешность. Кроме того, дрель постепенно изнашивается, подшипники на валу дают небольшой люфт. Все это сказывается на точности сверления.

Крепление штатного патрона направляющей менее подвержено износу, поскольку используется реже

К тому же вам не важно, какая дрель соединяется с патроном. Это всего лишь источник вращения

• высокая точность;
• продуманное крепление на заготовке;
• возможность выполнять работы с высокой интенсивностью и нагрузкой.

• высокая стоимость;
• узкая специализация.

Прежде чем идти в магазин за направляющей, определитесь: какие задачи стоят перед вами. Не следует без надобности покупать дорогостоящее и громоздкое оборудование. Для большинства домашних задач подойдет такое приспособление:

Стойка

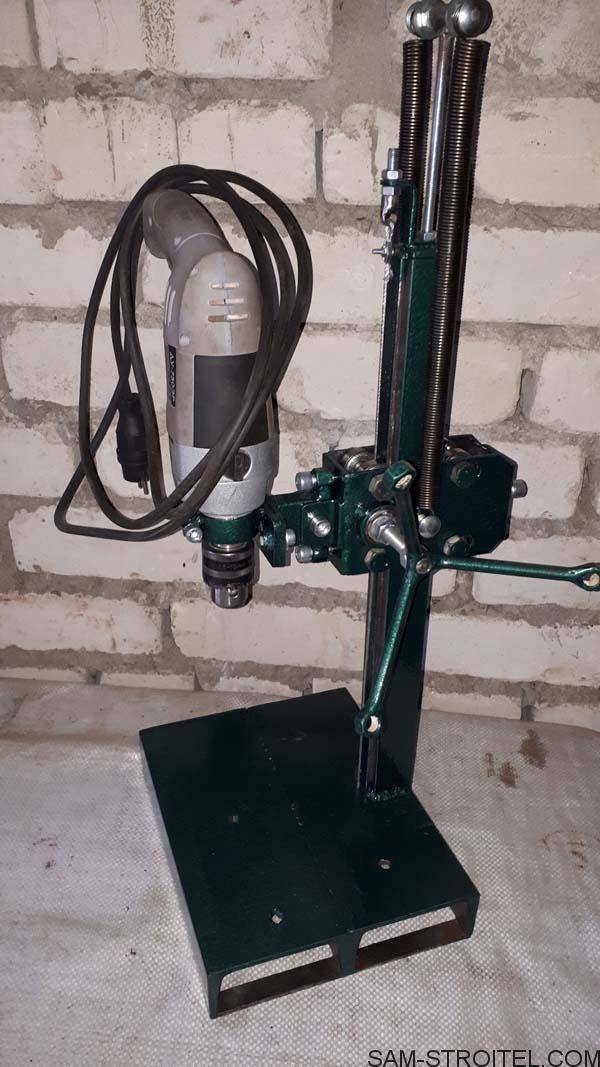

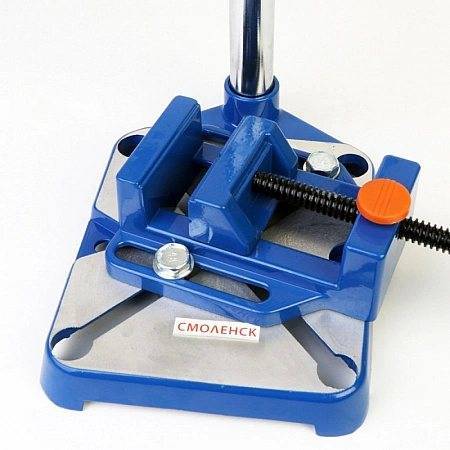

для дрели, шуруповёртов и перфораторов представляет из себя стационарное устройство, к которому закрепляются сверлильные инструменты. Большая часть производимых держателей имеют ограничение по размеру шеи дрели, и даже не превосходит 43-45 мм. С применением схожих устройств вам полностью четкое и ровненькое сверление деревянных материалов, металла, пластмассовых изделий и т.д. Еще и держатели поглощают вибрацию, делая работу более обычной и комфортабельной. Сделать стойку для дрели конечно и самостоятельно.
