Как пользоваться микрометром: что это такое, устройство, погрешность, настроить на ноль, точность, инструкция, поверка, типы

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
Закрепляется стержень в рабочей части инструмента.
Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно.
Корректировка положения инструмента осуществляется легкими покачиваниями в стороны.
Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

[править] ISI-стандартизация

Термин микрон

и символμ , ныне устаревшие, для обозначения микрометра, были официально приняты между 1879 и 1967 годами, но в 1967 году отменены ISI (Генеральной конференцией по мерам и весам).

Тем не менее, на практике, термин «микрон» по-прежнему широко используется и остаётся предпочтительным слову «микрометр» во многих русскоязычных и англоязычных странах, как и в академической науке (включая геологию, биологию, физику и астрономию), в прикладной науке и промышленности (в том числе — в металлообработке, полупроводниковой промышленности и производстве пластмасс).

Кроме того, в американском английском и в русском языках использование термина «микрон» помогает дифференцировать устройство от «микрометра», измерительного инструмента, поскольку название инструмента при написании на русском и в американском варианте английского языка, является омографом описываемой единицы измерения.

Измерения с помощью цифровых микрометров

Они используются для измерения размеров длины, диаметра или толщины с отображением результата на электронном дисплее. Цифровые микрометры доступны для эксплуатации в большом количестве разных размеров. Обычно имеется от 0 до 25 мм (от 0 до 1 дюйма), от 25 до 50 мм (от 1 до 2 дюймов), от 50 до 75 мм (от 2 до 3 дюймов) и от 75 до 100 мм (от 3 до 4 дюймов) микрометров.

Подготовка измерений:

Шаг 1: Очистить измерительную поверхность измеряемого предмета чистой тканью.
Шаг 2: Очистить все измерительные поверхности цифрового внешнего микрометра чистой тканью.
Шаг 3. Полностью закрыть цифровой внешний микрометр.
Шаг 4: Поверните барабан, чтобы убедиться, что линия 0 полностью выровнена с линией на шкале. Если используется 25−50 мм, от 50 до 75 мм или микрометры с большим диапазоном, необходимо будет применить соответствующий для калибровки перед измерением. Например, необходимо использовать 25 — миллиметровый для калибровки цифрового микрометра с 25 до 50 мм.
Шаг 5: Включите кнопку ON / OFF цифрового микрометра. Если он читает 0, вы можете начать измерение. Если он не читает 0, отрегулируйте трещотку до тех пор, пока он не будет читать 0.
Шаг 6: Включите кнопку mm / in цифрового внешнего микрометра, а затем выберите нужную систему единиц по своему усмотрению.

Для того чтобы понимать, как правильно пользоваться микрометром, нужно выполнить:

Шаг 1: Открыть устройство, вращая барабан.
Шаг 2: Поместите измеряемый элемент в цифровой микрометр. Убедитесь, что устройство перпендикулярно измеряемым поверхностям.
Шаг 3: Поверните стопор трещотки, пока винт не будет контактировать с предметом измерения. Не зажимайте прибор плотно на заготовку. Используйте только достаточное давление до остановки трещотки, чтобы изделие могло просто поместиться между пяткой и винтом. Вообще говоря, можно вращать храповой механизм трещотки на три круга после того, когда винт прикоснётся к предмету измерения.
Шаг 4: Зафиксируйте зажим на цифровом внешнем микрометре, чтобы убедиться, что цифры больше не могут измениться.

Можно также получить показания, читая метки на шкалах измерителя. Обычно пользуются в основном данными с большого ЖК — дисплея цифрового микрометра, потому что оно является более точным. Инструкции по техническому обслуживанию цифрового прибора:

Не забудьте выключить его после завершения измерения, чтобы продлить срок службы и предотвратить ремонт.
Никогда не применяйте давление на любой части устройства, опасаясь повредить цепь.
Очистите измерительную поверхность прибора сухой и чистой тканью, надо разобрать батарею и положить её в сухом месте, если прибор долгое время простаивает.

Измерения с помощью цифровых микрометров

Подготовка измерений:

Шаг 1: Очистить измерительную поверхность измеряемого предмета чистой тканью.
Шаг 2: Очистить все измерительные поверхности цифрового внешнего микрометра чистой тканью.
Шаг 3. Полностью закрыть цифровой внешний микрометр.
Шаг 4: Поверните барабан, чтобы убедиться, что линия 0 полностью выровнена с линией на шкале. Если используется 25−50 мм, от 50 до 75 мм или микрометры с большим диапазоном, необходимо будет применить соответствующий для калибровки перед измерением. Например, необходимо использовать 25 — миллиметровый для калибровки цифрового микрометра с 25 до 50 мм.
Шаг 5: Включите кнопку ON / OFF цифрового микрометра. Если он читает 0, вы можете начать измерение. Если он не читает 0, отрегулируйте трещотку до тех пор, пока он не будет читать 0.
Шаг 6: Включите кнопку mm / in цифрового внешнего микрометра, а затем выберите нужную систему единиц по своему усмотрению.

Для того чтобы понимать, как правильно пользоваться микрометром, нужно выполнить:

Шаг 1: Открыть устройство, вращая барабан.
Шаг 2: Поместите измеряемый элемент в цифровой микрометр. Убедитесь, что устройство перпендикулярно измеряемым поверхностям.
Шаг 3: Поверните стопор трещотки, пока винт не будет контактировать с предметом измерения. Не зажимайте прибор плотно на заготовку. Используйте только достаточное давление до остановки трещотки, чтобы изделие могло просто поместиться между пяткой и винтом. Вообще говоря, можно вращать храповой механизм трещотки на три круга после того, когда винт прикоснётся к предмету измерения.
Шаг 4: Зафиксируйте зажим на цифровом внешнем микрометре, чтобы убедиться, что цифры больше не могут измениться.

Не забудьте выключить его после завершения измерения, чтобы продлить срок службы и предотвратить ремонт.
Никогда не применяйте давление на любой части устройства, опасаясь повредить цепь.
Очистите измерительную поверхность прибора сухой и чистой тканью, надо разобрать батарею и положить её в сухом месте, если прибор долгое время простаивает.

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

недорогой;
легкий и компактный;
надежный;
есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

Тип	Механический гладкий
Точность измерения	0,1 мм
Особенности	Фиксирующий зажим
Цена	1000 рублей

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

удобная эксплуатация;
высокая точность;
скорость работы;
есть зажим;
механическая и цифровая шкала.

Недостатки:

зависит от источника питания;
стоит дороже обычных микрометров.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, цифровой экран, механическая шкала
Цена	3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

высокая точность;
возможность подключения к ПК;
прочный винт из твердого сплава.

Недостатки:

зависит от источника питания;
нет механической шкалы;
большая цена.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, подключение к компьютеру
Цена	5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

высокая точность измерений;
рычажный механизм;

Недостатки:

вес — 80 грамм;
цена;
маленький диапазон измерения.

Тип	Рычажный механический
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, рычажная пятка без трещотки
Цена	20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

удобно работать с листами;
легкий и компактный;
высокая точность измерения.

Недостатки:

ограниченный диапазон задач;
цена.

Тип	Механический листовой
Точность измерения	0,01 мм
Особенности	Радиальная шкала
Цена	7500 рублей

Устройства со штриховой плоскостью

Допустимые значения микрометра.

Главные части – винтовые, микрометрические детали. Перемещаемая поверхность для измерения (торец винта) соединена с барабаном для отсчета. Его оборот равняется шагу резьбы болта. Стандартным считается шаг в 0,5 мм, барабанный элемент имеет 50, 100 штрихов. Цена отсчетного штриха – 0,01 мм, 0,05 мм. Чем точнее резьбовой элемент (изготавливают с максимальной точностью), тем лучше работает прибор. Микрометрический элемент является отдельной измерительной деталью – головкой.

Она есть в МК разных устройств и типов: нутромерных, глубиномерных, стационарных конструкций. Это главный измерительный узел. В нем болт двигается с барабанным элементом относительно твердо фиксируемой планки с закруткой. Узел чаще оборудован двумя шкалами: круговая (под дробные) и линейная вида (для счета полных вращений болта).

Линейная плоскость со штрихами есть снаружи на стебле. Цена шкаловой черты равняется шагу болта, если он 0.5 мм, то наносят два шкаловых участка со штрихом в 1 мм, они подвинуты вместе на 0,5 мм.

Диапазон винта определяет длину шкалы (обычно это 25 мм). Круговая шкала имеется на скосе барабанного элемента, его торец – указатель для линейной плоскости. Для круговой плоскости указатель – продольная черта на линейной.

Устройство микрометра.

Барабан имеет диаметр под деление в 1 мм. Под дробные размерная сетка по кругу иногда использует нониус такой же, как и в штангенциркуле с отсчетом без параллакса.

Нониус имеет размер черты 0,001 мм, его применение целесообразно для считываемых долей сетки, когда она ниже погрешности хода.

Стабилизирует усилия при измерении специальная конструкция микрометра (барабанная трещотка, фрикцион). Конструкция имеет устройство, стопорящее болт. Плоскости для замеров – параллельные торцевые плоскости на микрометрическом болте с пяткой (она напротив головки), стандартная их ширина – 8 мм. Есть приборы с 100 мм размером, а диаметр рабочих плоскостей делают меньшим (6,5 мм). Приборы с границей снизу от 25 мм имеют установочную меру.

В большинстве цена штриха – 0,01, 0,05 мм, нониус – 0,001 мм. Под диаметры больше 500 мм есть тип микрометра со скобами из трубчатых деталей, изготовленных способом сваривания. Их снабжают теплоизоляцией. Скобы есть с границей замеров в 100 мм, они снабжены сменными концами. Длина может приращиваться на 25 мм, границы их замеров – до 1500 мм. Погрешность для них вычисляют формулой: U = ±(6 + L/75) мкм, где L-максимальная граница замеров в миллиметрах.

Как пользоваться индикаторным нутромером: инструкция по применению

Порядок действий здесь тот же, что и в прошлом случае: сначала необходимо выполнить настройку прибора, и только после этого можно будет переходить к его непосредственному применению. Расскажем, как решить каждую из этих задач.

Поверка

Для выяснения степени точности проведения измерений и обнуления подойдет калибровочное кольцо или (если его нет) концевая мера, но только со струбциной.

Для обнуления необходимо сделать следующее:

подобрать подходящий сменный стержень и установить его на металлическую штангу выбранной модели;
задать устройству соответствующий размер и обеспечить достаточный прижим стопорного винта;
зафиксировать втулку стебля (а с ней и весь инструмент) в тисках;
вращать головку до тех пор, пока стрелка не встанет ровно на нулевую отметку.

Калибровка нутромера проводится в уже описанных условиях, актуальных и при эксплуатации: при влажности воздуха до 80% и температуре окружения до 25 градусов Цельсия. Обнулять прибор все так же следует перед каждым использованием. Интервал между поверками, опять же, 1 год, хотя можно осуществлять их и чаще – в случае возникновения каких-то подозрений в том, что текущая погрешность превышает допуски. Главное – придерживаться при этом требований МИ 2192-92.

Соблюдение всех этих нюансов позволит стабильно поддерживать должные характеристики инструментов, а именно:

диаметр отверстий – от 6 мм;
цена деления – 0,01-0,001 мм;
шаг – 1-10 мм (в зависимости от конкретной модели);
погрешность – 0,15-0,025 мм.

Как правильно провести замер нутромером индикаторного типа

Для этого необходимо выполнить такую последовательность действий:

Расположить инструмент внутри отверстия должным образом, то есть так, чтобы стержень шел под углом в 90 градусов к оси заготовки

При этом внимательно смотрите, куда отклоняется стрелка и корректируете положение стебля с помощью легких покачиваний; обратите внимание, движение вправо говорит, что реальное сечение полости меньше, чем у образца, влево – о том, что оно больше.
Снять фактические значения с обеих шкал – и с меньшей, отражающей миллиметры, и с большей, с сотыми долями мм.
Провести расчеты, приплюсовав диаметр образца.. Посмотрим, как снять показания нутромера на практике, с реальными цифрами

Посмотрим, как снять показания нутромера на практике, с реальными цифрами.

Допустим, что при проведении измерений вы зафиксировали отклонение стрелки влево на 12 делений. В таком случае умножаете полученную цифру на 0,01, то есть на цену. Произведение равно 0,12 мм. Исходный, эталонный диаметр уже известен – 10 мм – значит, остается лишь приплюсовать полученное значение.

10 + 0,12 = 10,12 мм – вот реальное сечение.

Не так уж и сложно, верно? Есть лишь один нюанс – в случае очень глубоких отверстий могут дополнительно применяться удлинители – специальные стержни, входящие в комплектацию прибора.

Для закрепления материала посмотрите, как правильно мерить нутромером индикаторным, видео ответит на те вопросы, которые могли у вас возникнуть.

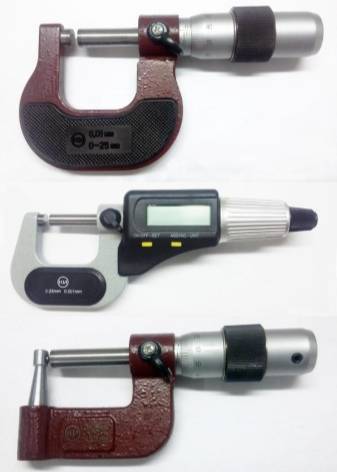

Какими бывают микрометры

Практически все микрометры — это один и тот же тип устройств со схожим строением. Для определения размера предметов используется винтовая пара, перемещая которую можно с высокой точностью узнать размер детали или предмета. Любой современный микрометр оснащен парой винт-гайка, которая позволяет с высокой точностью измерять предметы. Также на каждом из микрометров есть шкала, которая позволяет определить измеряемый размер.

Из-за разницы в видах работ, которые выполняются микрометром, может несколько различаться его форма. К примеру, существуют микрометры для замера толщины листов, для замера изделий со сложной конфигурацией (зубчатые), для измерения труб и их стен, для размера тонких изделий и другие. Особенность этих микрометров — в строении скобы, рычага и контрольного винта.

Эти формы изменяются в зависимости от того, для каких работ предназначен микрометр. Это очевидно, так как подобраться к внутренней плоскости трубы для измерения стенок можно только со специальным микрометром. Соответственно — и в других случаях.

Большинство микрометров — ручные, но есть и стационарные (настольные) модели. Они отличаются большей точностью и позволяют измерить очень мелкие детали за счёт стрелочного или часового механизма. Тем не менее, использовать их в быту не очень удобно.

Отдельного упоминания заслуживает разделение микрометров по точности. Более дешевые и простые в устройстве микрометры обладают несколько меньшей точностью, обычно — до 50 мкм. Такие микрометры применяются при выполнении работ, где не нужна предельно высокая точность — изготовлении несложных деталей. Более дорогие могут обладать точностью до 2 мкм, и они применяются при работе с электроникой, подшипниками и другими работами, где нужна максимальная точность.

Некоторые современные микрометры делают не механическими, а цифровыми. Такие микрометры стоят дороже, но они проще в эксплуатации и позволяют совершать измерения еще точнее — до 1 мкм.

Как проводить измерения микрометром и какие могут быть трудности

Как только мы проконтролировали точность прибора и при необходимости откалибровали его, можно приступить к измерениям. Для этого измеряемую деталь нужно зажать в тисках бережно, чтобы не пережать деталь. Прижимаем, если нужно сделать больше давление на деталь, применяем трещотку.

По части сверху шкалы стебля определяем кол-во полных миллиметров. При этом если на нижней половине последняя видимая риска находится правее, то к полученному значению прибавляем ещё 0,5 (вот для чего рассчитано смещение нижней половины шкалы относительно верхней).

Складываем оба значения и приобретаем настоящий диаметр детали. Пример вычислений с различными цифровыми значениями

После применения прибор нужно вытереть и положить в специализированный чемодан.

Рейтинг цифрового измерителя 2018

Если потребитель ищет отличный цифровой микрометр с трещоткой, тогда он будет выбирать между Mitutoyo 293 — 340 — 30 и Mahr Federal 40EWR. Хотя оба они построены по самым высоким стандартам, модель Mitutoyo обладает большей степенью точности. Из диапазона измерения около 200 мм микрометр Митутойо является точным до невероятно тонких 3 микрометров. 40EWR с точностью до 7 микрометров для аналогичного диапазона.

Другими словами, если нужна выдающаяся точность, лучше Mitutoyo 293 — 340 — 30 не бывает. Но если не нужны более 7 микрометров точности для измерений, полностью подойдут соотношением цены и производительности MahR Federal’s 40EWR, поэтому этот прибор больше будет частить в запросах.

Поверка

Поверка осуществляется согласно методическим указаниям МИ 782−85.

Знание методики поверки важно не только для специалиста, проводящего ее, но и для работника, который пользуются средством измерения и стремится быть квалифицированным. Может показаться, что при бытовой эксплуатации микрометра знания о поверочных операциях не нужны, но это не так

Отклонение от нормы отдельных контролируемых параметров заметно невооруженным глазом

Может показаться, что при бытовой эксплуатации микрометра знания о поверочных операциях не нужны, но это не так. Отклонение от нормы отдельных контролируемых параметров заметно невооруженным глазом.

Среди этих параметров:

отклонение от плоскостности измерительных поверхностей;
отклонение от параллельности измерительных поверхностей;
перекос плоской измерительной поверхности винта.

Появление таких отклонений должно насторожить и побудить к принятию решения о необходимости ремонта измерительного прибора.

Теперь, обладая обширной информацией по проведению измерений с помощью микрометра, по его устройству и способам контроля качества его показаний, можно быть уверенным, что любые вопросы о микрометре, как пользоваться им — в том числе, никогда не застанут врасплох.
