Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи
Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.
Технология заточки
Конфигурация звена
Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.
Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.
- Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
- Задний угол верхнего лезвия — от 50 до 60°.
- Угол заточки верхней режущей части – от 25 до 35°.
Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции
Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости
Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.
Ручной способ
Набор для ручной заточки
При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.
Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.
Однако эта технология имеет ряд особенностей, который следует учитывать.
- Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
- Низкая скорость заточки.
- При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
- Небольшая стоимость набора – от 600 руб.
Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.
Электрический станок
Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.
Конструкция станка
Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.
Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.
| Наименование модели станка | Стоимость, руб. |
| Авангард МЗЦ-100/450 | 1700 |
| Einhell BG-CS 85 E | 1990 |
| Бригадир Professional GM4P | 2270 |
| Тайга МЗ-600 | 4320 |
Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:
- Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
- Оптимальная мощность — от 250 до 600 Вт.
- Скорость вращения – 3000—6000 об/мин.
- Толщина абразивного круга – до 3,2 мм.
Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.
Когда нужно проводить заточку и как об этом узнать
После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.
Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.
Затупившаяся цепь бензопилы
Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.
Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.
Чем лучше точить цепь бензопилы?
Прежде, чем ответить на этот вопрос, нужно рассмотреть виды оборудования для заточки пильной гарнитуры.
В их число входит:
набор для заточки цепи бензопилы – в комплект изначально входит плоский напильник. Он нужен для предварительного стачивания штатного ограничителя глубины. В наборе также есть круглый напильник для заточки цепей бензопил с подходящим диаметром – при помощи этого инструмента оператор обрабатывает режущий зуб. В набор также должна входить державка с отметками, которые указывают на правильное положение имеющейся цепи по отношению к инструменту. Во время работы державка должна располагаться на зубе пильной гарнитуры, а сам напильник – под поверхностью для резки. При заточке цепи потребуется использовать шаблон из комплекта. Он предназначен для соблюдения параметров и своевременной правки ошибок. Чтобы удалить остатки опилок из цепи нужно использовать крючок из набора;
станки – заточка при помощи оборудования этого типа требует значительно меньше времени и усилий. В продаже можно найти ручной и автоматический станок. Для их использования потребуется заранее выставить точные настройки. Отрегулировать прибор для заточки цепей бензопил достаточно сложно, однако в будущем оператор будет тратить гораздо меньше усилий на восстановление пильной гарнитуры.
Нужно отметить, что инструмент для заточки цепи бензопилы можно использовать не только дома, но и в полевых условиях. В то же время ручной и электрический аппарат подходят только для эксплуатации в домашних условиях.
Что представляет собой ручной станок для заточки цепей бензопил
Станок ручной для заточки цепей представлен небольшим механическим приспособлением, которое крепится на шине пилы. Такая станина с напильником необходимого диаметра характеризуется несколькими вариантами регулировок для выбора угла заточки. Оператор совершает возвратно-поступательные движения, точно выдерживая заданный параметр для затачивания звеньев.
Станок ручной для заточки цепей бензопил может использоваться в местах, где нет доступа к электричеству. Он характеризуется универсальностью, небольшим весом, компактными размерами, автономностью, отсутствием риска при выполнении работ из-за перегрева металла, низкой стоимостью. К тому же механический станок минимально стачивает кромку звена, благодаря чему значительно увеличивается ресурс эксплуатации бензопилы.
Из недостатков можно выделить неточность угла заточки
К тому же при выполнении работ оператор должен выполнять счет количества рабочих проходов напильника, что важно для равномерного стачивания зубьев. В противном случае из-за разных размеров зубцов будет ухудшаться качество реза цепи бензопилы
В местах, где нет доступа к электричеству для заточки цепей бензопил используется ручной станок
Выполнение заточки цепи ручным оборудованием требует определенных навыков и сноровки. Здесь следует полагаться на интуицию и глазомер. Во время выполнения работ требуется охлаждать сжатым воздухом цепь, а по окончании ее необходимо погрузить в машинное масло.

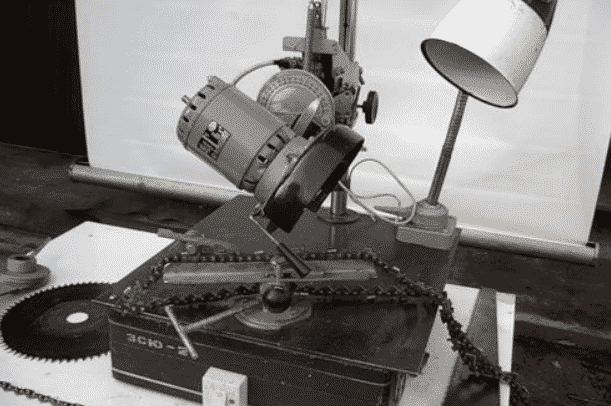

Станок для заточки цепей бензопил своими руками
Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:
- Вначале нужно установить прочную станину;
- В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
- На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
- В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
- К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
- При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.
В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.
Видеоинструкция по заточке цепей для бензопил
Лучше всего доверить заточку пильной цепи специалисту. Это вполне оправданно, если под рукой нет автоматического станка для заточки цепей, а также отсутствуют специальные навыки работы с ним. Подправить цепь в домашних условиях можно с помощью цилиндрического напильника соответствующего диаметра. Для этого нужно приготовить плоский напильник и особый, подходящий для конкретной пилы, комбинированный шаблон. Заметно облегчить работу могут тиски, которые освободят руки для работы с инструментом.
Каждое звено пильной цепи выступает в роль маленького рубанка, а степень эффективности пиления зависит от разницы в высоте зуба-ограничителя и режущего зуба. Именно эта разница определяет глубину врезания зуба в древесину. Идеальной разницей считается 0.5 –0.8 мм.
Почему происходит затупление инструмента
Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.
Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению
Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.
Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента
В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы
К признакам того, что пила потеряла остроту можно отнести следующие:
- Уменьшение размера стружки.
- Использование большего усилия при выполнении работы.
Варианты выполнения работы
Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем
Можно выбрать один из доступных способов:
- Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
- Заострить зубья можно с помощью системы PowerSharp.
- С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
- С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.
Угол заточки бензопилы Штиль
Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т
к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.
Правка цепи напильником
Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.
Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.
В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.
Полезные советы
В работе пригодятся следующие рекомендации:
- Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
- Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
- В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
- Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
- Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.
Особенности геометрии
Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:
- Лопатка.
- Основное звено.
- Ограничитель глубины.
При этом лопатка зуба состоит из следующих элементов:
- Торцевое лезвие.
- Верхнее лезвие.
Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.
Зуб цепи бензопилы
Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.
Виды и принцип работы заточных станков
Схема станка для заточки пил.
Заточный станок представляет собой монтажную отрезную пилу. Цепь крепится между поворотными тисками, расположенными на специальной опоре. В конструкцию устройства также входит режущий диск, который подводится и затачивает зубья цепи. На станке устанавливается определенный угол от плоскости диска, он зависит от шага цепи. Толщина диска – 3,5 мм.
Кнопка запуска расположена на прочном основании, там же находятся шкала, с помощью которой задается угол заточки, и ограничитель глубины. Основную работу по заточке пилы выполняет подвижная головка с диском, оборудованным рукоятью для управления. Для безопасной работы головка защищена специальными элементами.
Заточка выполняется следующим образом:
- закрепляется цепь;
- устанавливается угол заточки;
- абразивный диск за рукоять подается сверху на цепь;
- производится шлифовка.
Каждый зуб цепи для бензопилы обрабатывается по отдельности в соответствии с заданными параметрами. Кроме заточки, на таком станке можно поправить цепь. Для этого выбирается наименьший зуб, а оставшиеся подгоняются по его образцу по всей длине полотна. Эта мера поможет предотвратить разрывы на слабых участках за счет выравнивания нагрузки на всей цепи.
Устройство цепи бензопилы.
Инструмент для проведения заточки пильных цепей может быть автоматическим (электрическим) и ручным. К помощи первых прибегают в случаях, если объем работ очень большой или сильно изношена цепь и исправить ее обычным способом не представляется возможным. Такие устройства часто используются в мастерских и сервисных центрах. Станок требует стационарного рабочего пространства, но гарантирует высокую точность обработки.
Основным преимуществом автоматических заточных станков является простота использования: мастеру достаточно закрепить цепь и нажать на кнопку. Недостаток – малый срок службы цепи. Уже после нескольких заточек автоматическим инструментом цепь затупляется. Ручное оборудование используется для крепления на направляющую шину. Главная задача такого устройства – установить правильное направление движения напильника. Ручные станки могут быть мобильными или стационарными. Вся работа на таком оборудовании производится вручную.
Преимущества ручных станков:
- низкая стоимость (от 500 рублей);
- максимальная точность работы;
- нет необходимости в подключении к источнику электрического питания.
Основной недостаток ручного устройства для заточки – им необходимо уметь пользоваться. Человек должен пройти специальную подготовку, знать некоторые тонкости работы (определение оптимальной остроты, продувание сжатым воздухом звеньев, необходимость опустить цепь в чистое масло и другое). Сама процедура очень трудоемкая и отнимает много времени.
На сегодняшний день существуют различные модификации заточных станков. Например, некоторые модели имеют источник со сжатым воздухом. Другие снабжены гидросистемой, которая зажимает в автоматическом режиме тиски для заточки.
http:
https://youtube.com/watch?v=jTCQqrk2e7w
Станок для заточки цепей какой фирмы лучше выбрать
- Rezer – принадлежит компании «Уралоптинструмент». Выпускает широкий ассортимент расходных материалов, запчастей и аксессуаров для садовой техники. Расходники и оснастка для цепных пил является приоритетным направлением производства, подходят под разные марки цепных электро и бензопил.
- Диолд – российская компания-производитель, свыше 15 лет поставляет на рынок большой выбор электроинструмента. Обеспечивает стабильные цены на все товары, предлагает высокое качество, использует грамотный подход в обслуживании пользователей.
- Вихрь – признанный авторитет в производстве электроинструмента и насосного оборудования. Поставляет хороший выбор ручных агрегатов для домашних мастеров и профессионалов. Вся техника проходит строгий контроль качества, что дает возможность обеспечить длительную гарантию, стабильность эксплуатации при высоких нагрузках.
- Huter – производит выпуск широкого ассортимента электроинструментов, садовой техники. Торговая марка зарегистрирована в 2004 году, заслужила доверие потребителей. Все изделия проходит многоступенчатый контроль, отвечает международным стандартам качества.
- Patriot – занимает лидирующие позиции одновременно в нескольких категориях: электроинструмент, садовая и силовая техника. Предлагает современные разработки, инновационные технологии, учитывая нужды каждого покупателя.
- Champion – один из самых популярных российских производителей переносной садовой и силовой техники. Постоянный рост мощностей, достойное качество и слаженная команда профессионалов. Главное достоинство – демократические цены на всю технику, в том числе профессиональной серии.
- Калибр – выпускает широкий выбор инструмента в сегменте от бюджетного до премиального класса. Вся техника и оснастка изготавливается на современном оборудовании, проходит строгий контроль качества.
- Союз – выпускает широкий выбор электротехники, оснастки, расходников и аксессуаров. Особенностью бренда является высокое качество, выносливость приборов, гарантия. Одно из преимуществ техники торговой марки «Союз» – это высокий показатель ремонтопригодности.
- Dnipro–M – лучший украинский производитель выпускает широкий выбор разноплановой садовой техники, оборудования и электроинструментов. На протяжении нескольких лет техника торговой марки пользуется популярностью и авторитетом среди домашних и профессиональных мастеров. Сегодня у компании открыто более 22 сервисных центра.
- Спец – известная российская фирма, представляет более сотни наименований товара. Вся техника, электроинструмент и силовое оборудование соответствует мировым стандартам качества. Качество комплектующих, техника сборки и стабильное сочетание цена-качество выводит изделия торговой марки в топ-лидеры российского рынка.
Шаблон для заточки цепи бензопилы
Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).
Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи
Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.
Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.
Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке
В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.
Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.
Рисунок 5 – Комплект заточного инструмента и приспособлений
Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.
Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей
Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь
Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь
Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом
Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.
Заточка с системой PowerSharp
Данная система включает в свой комплект специальные цепь и шину, а также приспособление с точильным камнем внутри. То есть какую-либо другую цепь здесь заточить не получится, так как на цепях PowerSharp заточка зуба производится не с внутренней стороны, как у обычных цепей, а с наружной. Такие цепи не предназначены для профессионального использования, поэтому применяются только в быту. А для обычного любителя такая система будет просто спасением, так как не надо осваивать заточку другими приспособлениями, а достаточно произвести лишь простейшую процедуру. Она представляет из себя следующие действия:
- Крепление приспособления PowerSharp на шину с цепью без съема их с бензопилы
- Запуск бензопилы
- Упирание приспособления для заточки специальной кнопкой в какой-либо предмет с легким надавливанием. Этой кнопкой к цепи подводится точильный камень.
После этих действий цепь затачивается за несколько секунд. Точить ею можно до тех пор, пока не износится точильный камень. Хватает его надолго, поскольку, как уже говорилось, одна заточка длится всего несколько секунд. Ну а после износа нужно будет просто купить новый точильный камень.
Как понять, что цепь затупилась
Визуального осмотра часто бывает недостаточно. Из-за постоянного трения о древесину грани цепи всегда блестящие. Определить же остроту на глаз под силу только опытным «пиловодам».
Момент необходимости заточки определяют по характерных изменениях в работе с аппаратом:
- Во время работы пила начинает рваться из рук, не срезая, а цепляя древесные волокна.
- Проходящее полотно не даёт крупной стружки — сыплется мелочь и пыль.
- Рез производится очень медленно, пила увязает в мягком материале и останавливается на месте, не хочет идти вперёд на дубе или ясене.
- После работы чувствуется, что цепь сильно нагрелась.
- Увеличивается расход топлива.
Комбинация нескольких признаков показывает, что пришло время заточки.
