Направляющая для бензопилы для продольного распила

Соблюдение безопасности во время работы

Во избежание сбоев и несчастных случаев вы должны соблюдать меры безопасности при работе с материалами и инструментами:

  1. При работе не допускайте, чтобы незнакомые люди входили в рабочую зону, особенно детей.
  2. Во время работы вы должны использовать защиту от шума и опилок, которые разбрасываются во время резки.
  3. Вам нужно иметь аптечку со всем, что вам нужно использовать в случае порезов.
  4. При использовании циркулярной пилы на ней необходимо надевать защитную крышку.
  5. Не вливайте бензин в нагретый резервуар бензопилы.
  6. Используйте бензопилу только по назначению, не включайте ее на полную мощность, если она не работает.
  7. Не нажимайте на пилу очень сильно во время работы.
  8. Бревно для распиловки должно быть установлено с правой стороны.

Бензопила. это удобный инструмент, который можно использовать для самостоятельного производства досок. Он подходит для использования на частной ферме, где необходимо отремонтировать или построить новые хозяйственные постройки. В таких случаях не требуется. Поэтому их можно легко вырезать из любых логов требуемой величины. Когда вы приобретаете навыки, работа выполняется быстро, а качество досок превосходно.

Post Views: 8

Бензопила Партнер 340 Неисправности И Их Устранение

Почему Цепь У Электропилы Huter Часто Ослабевает

Обобщение по теме

Как оказалось, обычная бензопила – инструмент универсальный. Если правильно подобрать насадку, то она может заменить большое количество инструментов. Тем более некоторые насадки легко изготовить своими руками, благо их конструкции можно найти в свободном доступе. Интернет просто пестрит вариациями.

При проведении различного рода отделочных и строительных работ требуется выполнять качественный распил древесины, а используемые пиломатериалы можно приобрести на соответствующих лесопилках или изготовить их самостоятельно. В последнем случае вам потребуется пилорама, которая благодаря универсальности своего использования позволяет осуществлять роспуск и последующую обработку древесины. Расскажем вам поподробнее, как сделать пилораму своими руками для ее использования в подсобном хозяйстве.

Преимущество распилки бревна бензопилой

Метод распила бревен с помощью бензопилы имеет несколько достоинств.

Возможность работать при любых условиях – бензопила не боится влажности, поэтому распиливать бревна специалисты могут во время дождя, оборудование в таком случае не испортится.

Высокая производительность – разрешено осуществлять работы по дереву на протяжении всего дня, но надо учесть, что мощность аппарата обязана быть не меньше 7 лошадиных сил.

Автономное устройство – оборудование работает на бензине, не зависит от электричества, рабочее место монтируется на любом участке, где будет удобнее проводить процесс.


Составные части бензопилы

Удобство в работе – бензопила снабжена плавным пуском и регулировкой скорости вращения цепи, указанные условия обеспечивают получение качественного результата новичкам в таком деле.

Несомненным преимуществом является то, что оборудование стоит гораздо дешевле, чем небольшая пилорама. Во время поломки ремонт обходится недорого, не занимает много времени.

Насадка на бензопилу для резки металла, дерева и камня: съемная болгарка

Болгарка является одной из самых востребованных насадок. В домашнем хозяйстве она приносит максимум пользы, о чем свидетельствуют многочисленные положительные отзывы в сети. Иногда ее называют насадкой УШМ на бензопилу, хотя она таковой не является, поскольку предназначена исключительно для резки материала.

Универсальную насадку на бензопилу под болгарку закрепляют на корпусной части инструмента с помощью шпилек, которые обычно используются для фиксации пильной шины. В качестве соединительного элемента между ведущим валом и съемным приспособлением выступает клиноременная передача. Именно она приводит в действие насадку.

Для домашней мастерской можно приобрести насадку на бензопилу Stihl 180. Она универсальна. Это приспособление можно подключить к шести различным моделям бензопил данной фирмы. Конструкция представлена в трех модификациях, позволяющих применять круг размером 18, 15 или 23 см. С помощью этой насадки можно обрабатывать древесину, камень и металл.


Съемная болгарка на бензопилу для резки – самая популярная из насадок.

Насадка рассчитана на использование пильных и абразивных дисков, что значительно расширяет область ее применения. Владелец инструмента сможет качественно выполнять такие виды работ, как абразивная резка пластика, камня и металла. Цена насадки «Болгарка» на бензопилу этой модели варьируется в пределах 1900-2150 руб.

На заметку! С помощью насадки «Болгарка» можно аккуратно зачищать сварочные швы.

Применение бензопилы для продольного распила

Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:

Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.

Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон

Важно проследить за перпендикулярностью сторон по отношению друг к другу.

Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины

После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.

Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.


Рисунок 5 – Виды пиломатериалов При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.

Конструктивные особенности самодельной каретки

Каретка для бензопилы представляет собой прямые и ровные направляющие, по которым инструмент подается на обрабатываемый материал. Для получения прямого реза с заданными параметрами, пила жестко фиксируется на подвижной платформе, которая, собственно, и называется кареткой. Наиболее распространенный состав комплекта включает в себя:

  • направляющие. Их роль обычно выполняют рельсы, швеллера, двутавры. Неплохой вариант решения проблемы — использование дюралюминиевой приставной лестницы;
  • каретка, представляющая собой род тележки, перемещающейся по направляющим. На ней имеется захват или опорная площадка для фиксации бензопилы. Есть конструкции, в которых жестко фиксируется только рама, а сам двигатель лишь опирается на специальную подставку;
  • приспособление для настройки толщины пиломатериала. Изменяет высоту подъема режущего органа бензопилы, что позволяет быстро и точно установить нужную толщину пиления;
  • двигатель подачи тележки. Этот элемент не обязателен, поскольку больших объемов работ на подобных устройствах не выполняют. Кроме того, механизированная подача требует установки концевых выключателей и прочей аппаратуры управления. Однако, многие пользователи предпочитают устанавливать механизм для получения ровного режима пиления, улучшающего качество досок.

Рисунок 1 – Самодельная каретка для бензопилы Существуют и более простые конструкции каретки, представляющие собой жестко закрепленную бензопилу и ограничительную рамку. Материал подается на движущуюся цепь, а рамка калибрует толщину полученной доски. Такой вид каретки используется редко, так как подавать тяжелые бревна вручную крайне сложно, а полученные результаты не отличаются ровной и прямой поверхностью. Оптимальный вариант — подача инструмента на закрепленное неподвижно бревно.

Важно! При использовании такого способа не требуется много места — длина направляющих каретки должна лишь немного превосходить размер заготовки

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

  • Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше.
  • В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

  • Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения.
  • Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

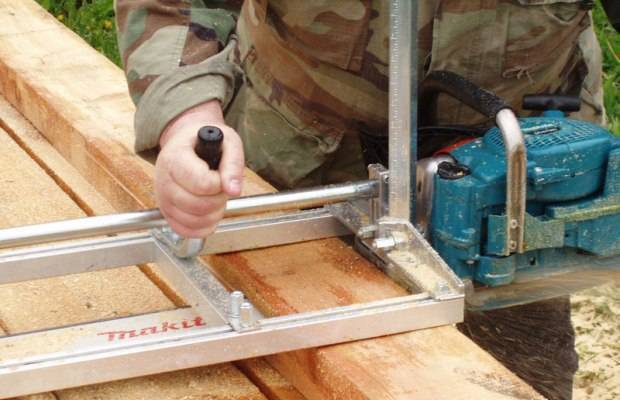

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

  • Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы.
  • В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий.
  • Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Готовое решение

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

  • Вначале нужно соединить между собой две прочные и ровные доски , в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка.
  • Далее сделайте два Г-образных упора , в комплекте поставки есть уголки, которые предназначены именно для этих целей.
  • Подкатите бревно и расположите его на удобных и надежных брусках . К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии.
  • Далее к установленным деревянным опорам крепится линейка , это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше.
  • Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов , так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро

Приспособление для продольной распиловки – как изготовить самому?

Приспособление для бензопилы продольной распиловки бревен своими руками будет состоять из крепкой рамы, которая должна надежно фиксироваться к направляющей. Следует помнить, что рама должна быть закреплена с обеих сторон, так как, в противном случае, точность распиловки древесины будет нарушена. Это не даст возможности использовать готовые доски для ремонтных и строительных работ.

Чтобы сделать нужное нам оборудование, в первую очередь потребуется изучить чертежи. Дальнейший план работы будет основываться именно на схемах, в которых указаны размеры используемых материалов и правильность их монтажа.

Порядок изготовления приспособления для продольной распиловки леса выглядит следующим образом:

Найдите и подготовьте каркас для будущей конструкции. С этой ролью отлично справиться квадратная труба или старая детская парта. При этом убедитесь, что поперечное сечение каркаса составляло минимум 20×20 мм;
Затем переходим к изготовлению зажимных элементов. Размеры этих деталей должны составлять не менее 40 см. Торцевая сторона каждого из элементов в дальнейшем станет основой для изготовления механической поперечины. Для большей надежности последнюю лучше всего приварить;
В закрепленной поперечине электродрелью необходимо проделать несколько отверстий для болтовых стяжек. В центре поперечины нужно оставить небольшой выступ, который потребуется для надежной фиксации шины;
В верхней части конструкции привариваем такие же крепления. При их изготовлении нужно учесть, чтобы шина имела высоту немного меньше ширины болтовых фиксаторов;
Далее приступаем к сборке опорной рамы. Она должна иметь прямоугольную форму и длину на 10 см больше ширины;
В перпендикулярной плоскости с обеих сторон рамы нужно закрепить две 10-сантиметровые детали. Для этого в раме нужно проделать несколько отверстий для гаек, а сами гайки приварить к основанию рамы;
Затем приступаем к изготовлению ручки. В качестве нее можно воспользоваться полусогнутой металлической деталью и приварить ее к конструкции;
В конце начинаем собирать приспособление. В первую очередь вставьте зажимы в паховые элементы

Далее закрепите шину бензопилы, уделяя большое внимание точности ее положения. Расстояние между шиной и боковыми частями рамы определяется в зависимости от того, какая ширина деревянных заготовок необходима для бытовых целей.

От самодельной пилорамы данная конструкция отличается тем, что в ней отсутствуют дополнительные направляющие, используемые для производства не только досок, но и брусьев. Кроме того, этот механизм обладает меньшими размерами, что делает его компактнее домашней пилорамы.

3 Берем бревно и получаем из него доски!

Безупречно ровный раскрой получается при использовании ведущей линейки (вместо нее нередко применяется спецнаправляющая), которую принято называть прямым шаблоном. Он, по сути, представляет собой небольшой станок, рекомендуемый для случаев, когда работа с древесиной выполняется более-менее регулярно. Такая миниатюрная пилорама для продольной распиловки имеет стоимость от 10 тысяч рублей. Если вы будете применять ее “раз в сто лет”, лучше обойтись самодельным приспособлением, которое было описано выше.

Миниатюрная пилорама требуется тем, к работает с древесиной регулярно

И заводское устройство, и конструкция, изготовленная своими руками, распиливают бревна по одной схеме. Продольный раскрой осуществляется при помощи особой цепи. Найти ее бывает непросто. Но выход есть. Пиление стволов вдоль можно производить обычной цепью. Нужно лишь аккуратно заточить ее под 10-градусным углом. Важный момент! Инструмент в процессе эксплуатации достаточно быстро утрачивает первоначальную остроту. Поэтому его необходимо постоянно затачивать, чтобы раскрой бревен на доски не вызывал затруднений, а геометрия получаемых изделий соответствовала заявленным требованиям.

Распиловка бревна на ровные доски оснащенной приспособлением бензопилой выполняется так:

  1. 1. Берете две прямые и прочные доски. Соединяете их под прямым углом между собой. В итоге получается надежный прямой шаблон.
  2. 2. Делаете простейшие упоры из деревянных брусков. Подпираете ими сделанный шаблон.
  3. 3. Укладываете ствол на приспособление.
  4. 4. Закрепляете рамку на шине, прикрепляете к торцам бревна поддерживающие ведущую линейку опорные элементы. Последняя операция требует горизонтальности установки. Используйте строительный уровень для контроля.
  5. 5. Все имеющиеся элементы закрепите саморезами. Некоторые мастера используют для этих целей гвозди, что нежелательно. После разрезания бревен на доски вам придется демонтировать использованный крепеж. Сделать это без ощутимых повреждений конструкции будет затруднительно.
  6. 6. Фиксируете к опорам шаблон, настраиваете его по высоте. Нюанс. Пропил будет идти где-то на 10 мм выше уровня линейки, а не строго по ней. Учитывайте это при регулировке высоты.
  7. 7. Поворачиваете бревно. Включаете бензопилу. Делаете первый распил.

Затем нужно освободить бревно от упоров и досок, зафиксировать шаблон на обрезанной поверхности так, чтобы он смотрел в направлении второго распила. Линейку можно крепить опорами к торцам либо прямо к поверхности ствола. Производите второй срез. По отношению к первому он будет перпендикулярным.

Далее поворачиваете бревно, фиксируете его. Линейку можно убирать. Дальнейшее пиление мы будем выполнять без нее – одна из обрезанных сторон ствола станет выполнять функцию направляющей. Вам нужно настроить толщину распила на рамке, отпилить бревно, чтобы получить брус с корой только на одной из сторон. Теперь снова поворачиваете ствол. Настраиваете рамку. Осуществляете окончательную распиловку – получаете в свое распоряжение доски. Если их ширина вам не важна, под брус ствол раскраивать нет нужды. Просто-напросто пилите заготовку до середины, разворачиваете ее на 180°, затем продолжаете начатую операцию.

Виды пиломатериалов

Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:

  • лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
  • брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
  • доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.

Конструктивные особенности самодельной каретки

Каретка для бензопилы представляет собой прямые и ровные направляющие, по которым инструмент подается на обрабатываемый материал. Для получения прямого реза с заданными параметрами, пила жестко фиксируется на подвижной платформе, которая, собственно, и называется кареткой. Наиболее распространенный состав комплекта включает в себя:

  • направляющие. Их роль обычно выполняют рельсы, швеллера, двутавры. Неплохой вариант решения проблемы — использование дюралюминиевой приставной лестницы;
  • каретка, представляющая собой род тележки, перемещающейся по направляющим. На ней имеется захват или опорная площадка для фиксации бензопилы. Есть конструкции, в которых жестко фиксируется только рама, а сам двигатель лишь опирается на специальную подставку;
  • приспособление для настройки толщины пиломатериала. Изменяет высоту подъема режущего органа бензопилы, что позволяет быстро и точно установить нужную толщину пиления;
  • двигатель подачи тележки. Этот элемент не обязателен, поскольку больших объемов работ на подобных устройствах не выполняют. Кроме того, механизированная подача требует установки концевых выключателей и прочей аппаратуры управления. Однако, многие пользователи предпочитают устанавливать механизм для получения ровного режима пиления, улучшающего качество досок.

Рисунок 1 – Самодельная каретка для бензопилы

Существуют и более простые конструкции каретки, представляющие собой жестко закрепленную бензопилу и ограничительную рамку. Материал подается на движущуюся цепь, а рамка калибрует толщину полученной доски. Такой вид каретки используется редко, так как подавать тяжелые бревна вручную крайне сложно, а полученные результаты не отличаются ровной и прямой поверхностью. Оптимальный вариант — подача инструмента на закрепленное неподвижно бревно.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

https://youtube.com/watch?v=zlXXiBWi3M8%3F

Ленточная пилорама

Данный механизм является одним из сложных типов. Для его изготовления потребуется приобрести дорогостоящие материалы, включая двигатель необходимой мощности, подготовить систему передвижения станка и провести полную отладку и настройку оборудования. Изготовление его в домашних условиях может оказаться чрезвычайно затруднительным и дорогостоящим.

Принцип работы ленточной пилорамы кроется в ее названии. Режущий элемент представляет собой длинное полотно пилы, свернутое в кольцо. Это кольцо устанавливается на шкивы. Чтобы лента при разогреве не слетала, в качестве шкива используют автомобильные или мотоциклетные колеса. Они дают необходимую упругость.

Основным элементом конструкции, которому необходимо уделять первоочередное внимание, является рама. Именно она будет удерживать режущие элементы, привод, двигатель. Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила

Сборку конструкции следует начинать с рамы

Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила. Сборку конструкции следует начинать с рамы.

Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам.

Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой.

Совет! Подобные конструкции часто используются небольшими предприятиями. При относительно небольших затратах можно получить эффективный инструмент, способный провести продольную распиловку большого количества бревен. Однако для разового использования инструмент нельзя назвать эффективным – слишком большие затраты.

В данном видео изложен процесс распиловки древесины ленточной пилорамой. Это позволит оценить ее эффективность, а также заметить основные положительные и отрицательные стороны.

С помощью изложенных выше чертежей и описания, вы сможете сделать каретку для бензопилы своими руками. Необходимо помнить, что бензопила является чрезвычайно травмоопасным инструментом. Все части конструкции, особенно удерживающие шину пилы, должны быть надежными и крепкими. Части не должны «гулять» при подаче нагрузки. В противном случае можно получить серьезные порезы или травматические ампутации частей тела. Если вы не уверены в своих силах, рекомендуется доверить сборку механизма профессионалам или приобрести уже готовый комплект.

Применение бензопилы для продольного распила

Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:

Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.

Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон

Важно проследить за перпендикулярностью сторон по отношению друг к другу.

Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины

После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.

Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.

Рисунок 5 – Виды пиломатериалов

При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.

Мультиинструмент своими руками

Наиболее популярной насадкой, которую даже выпускают сами производители бензопил, является насадка-бензорез, которая превращает бензопилу в автономное подобие болгарки. Устройство насадки представляет собой подшипниковый узел с валом, с установленным на одном конце шкивом, который приводится во вращение клиновым ремнем. На другом конце расположена оправка для крепежа абразивных кругов. Меняя круги, такая бензопила-болгарка сможет резать камень, плитку, кирпич и даже металл. Конечно же, круг запрятан в защитный кожух, без которого работа таким инструментом была бы чистой воды игрой в рулетку – повезет али нет!

Конечно же, найдется масса людей, которые такой способ назовут сумасбродством, ведь можно купить нормальную болгарку и не мучаться со сменой каких-то там насадок! Однако на практике идея совершенно обоснована – пилы с высокими оборотами, оснащенные такими насадками, работают ничуть не хуже обычных болгарок. Конечно, им не тягаться с профессиональными мощными инструментами, но в хозяйстве они себя оправдывают. В этом приспособлении есть два неоспоримых плюса – автономность работы и экономия денег.

Еще одни профессиональные насадки, которые можно купить в специализированных магазинах – это так называемые дебаркеры. Их функции как раз соответствуют назначению бензопилы и, по сути, увеличивают ее возможности – кроме распила древесины с помощью дебаркеров ее можно обрабатывать, а именно очищать от коры, наростов и сучьев, а также вырезать пазы в бревнах, что пригодится при строительстве деревянных срубов, и придавать округлой поверхности плоскую форму.

Дебаркеры делятся на дисковые и барабанные. Первые служат для вырезки углублений и монтажных пазов, а барабанные применяют для удаления коры с бревен, их еще называют окаривателями. Устройство представляет собой барабан или фрезу, закрепленную в подшипниковом узле. В движение устройство приводится с помощью клиноременной передачи, для этого на оси имеется специальный шкив. С учетом изменения диаметра шкива и числа оборотов двигателя можно менять и скорости работы такого инструмента для оптимальной обработки древесины.

По сути, насадка – это обычный центробежный насос, который крепится к пиле и приходит в действие с помощью того же шкива и ремня. Принцип работы такой же, как и у всех центробежных насосов – один шланг опускается в воду, второй служит напорным рукавом. Перед началом работы через пробку внутрь двигателя заливается жидкость, нужная для того, чтобы насос «схватил» откачиваемую воду. Турбина при вращении создает внутри пониженное давление, благодаря которому и происходит откачка воды. Устройство, по сути, простейшее, но представьте себе, какая от него может быть польза, когда загородный дом обесточен, а вопрос водоснабжения нужно решить в срочном порядке!

С помощью специальных насадок бензопилу можно превратить в бур или лебедку и даже в лодочный мотор, способный развивать скорость до 20 км/час с расходом горючего 1 л/час. Однако это уже более редкие случаи, тогда как приспособления для продольной распилки бревен, или, как их называют, минипилорамы, встречаются довольно часто.

Механизированная заточка на станке

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие будет существенно ниже.

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Дополнительно: Как снять и поменять на бензопиле ведущую звездочку

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Техническая характеристика бензопилы partner 350. Наиболее распространённой пилой из ряда «партнёр» считают партнер 350 s. Эту модель используют для продольного и поперечного пиления древесины. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

  • Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
  • Возможностью регулирования угла заточки, в пределах, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянным значением ширины реза.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
