Устройство системы смазки
В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.
Основные составляющие детали системы смазки, это:
- масляный бак расположенный, как правило, в картере двигателя.
- Фильтрующий элемент, устанавливается в баке.
- Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
- Сердце системы – масляный насос.
- Шестерня червячной передачи передающее усилие от двигателя на насос.
- Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.
Регулировка Подачи Масла На Цепь Бензопилы Партнер
Как отремонтировать подачу масла в бензопилу
В процессе длительной работы цепной пилы некоторые ее элементы и компоненты могут стать непригодными. Одним из наиболее уязвимых компонентов является масляный насос. В связи с этим у многих владельцев пил возникает вопрос о том, как отремонтировать запас масла на бензопилу.
Задача масляного насоса. нанести смазку на цепь. это необходимо для ее плавного движения вдоль направляющей. Когда масляный насос разрушается, смазка цепи ухудшается, и поэтому эффективность бензопилы уменьшается. В некоторых случаях это приводит к разрыву цепи. Чтобы предотвратить негативные аспекты, необходимо своевременно произвести ремонт подачи масла. Как это сделать?
Принцип работы и устройство насоса
Масляные насосы могут быть выполнены из металла и пластика. Они также делятся на два типа, которые отличаются своим дизайном:
Насос активируется приводом ведущей звездочки. Когда цепь движется, масло подается на специальный канал, расположенный на направляющей. На холостом ходу (когда ведущая звездочка не вращается) насос не обеспечивает подачу смазки. это делается для экономии.
Скорость и объем подачи смазки в цепь напрямую зависят от числа оборотов звездочки. Некоторые модели бензопилы включают ручную систему регулировки со специальным винтом, расположенным на корпусе устройства. На дорогих моделях подача масла регулируется автоматически во время работы.
Основные проблемы с поставкой нефти
При работе цепной пилы возможны два типа проблем при подаче смазки в цепь:
Бензопила ПАРТНЕР НЕ ОТКРЫВАЕТ МАСЛО НА ЦЕПИ .
В этом видео мы подробно рассмотрим силовой насос партнер бензопилы, узнайте, почему партнер бензопилы не.
Как регулировать подачу масла на бензопилу
может кто-то использовать мой первый канал :.
- Недостаточный расход масла, который может быть вызван по разным причинам. Если меры не будут приняты вовремя, качество работы заметно ухудшится, и сама схема может стать совершенно бесполезной.
- Чрезмерное количество масла. В этом случае после продолжительной работы под пилой можно собирать лужи из жира. Это не только влияет на потребление нефти, которое необходимо будет постоянно выливать, но также отрицательно влияет на окружающую среду.
Обе эти проблемы необходимо устранить как можно скорее после их обнаружения. Это продлит срок службы пилы и уменьшит расход смазочной жидкости.
Исправление проблем
Если масло поступает в цепь в избыточных количествах, не только во время работы пилы, но и на холостом ходу, необходимо выполнить ручную настройку (если конструкция насоса обеспечивает эту возможность). Это делается с помощью винта, который расположен на корпусе вблизи направляющей, как правило, снизу или сбоку. Затягивая винт, подача масла уменьшается, а ослабление. наоборот. Если регулировка не помогает, необходимо проверить работоспособность насоса, а также осмотреть шину. возможно, в месте ее соединения с корпусом образуется зазор, через которое масло течет мимо цепи.
Недостаток масла может быть вызван несколькими причинами, для каждого из которых существует решение:
- Неисправность масляного насоса. Как правило, он состоит из непригодной кладки. Чтобы заменить его, вы должны тщательно разобрать насос, чтобы не повредить его движущиеся части. Затем устанавливается новая прокладка, после чего насос монтируется и устанавливается на место.
- Повреждение маслопроводящего шланга. В случае, если прокладка насоса в порядке, или ее замена не привела к результату, проверьте герметичность шланга. Если он неисправен, его необходимо заменить. В противном случае, это не будет лишним, чтобы очистить его и зафиксировать с помощью герметика.
Если причина не связана с отказом насоса, необходимо проверить все проводящие отверстия и каналы для блокировки и, при необходимости, очистить их от посторонних предметов. Это может быть сделано струей сжатого воздуха.
Не хотите связываться с бензопилой, но нужно регулировать поток масла? Обратитесь за помощью к нашим специалистам, которые будут диагностировать и ремонтировать цепную пилу, а при необходимости. отрегулировать и отрегулировать уровень смазки. Ваша пила будет такой же новой!
Источник
Лучшая бензопила для дачника — Partner 350
Бензопила Partner
350 является «родственницей» знаменитого бренда Husqvarna, так как Partner — дочерняя компания Husqvarna. Легкая и удобная, надежная и простая, Partner 350 нашла широкое применение на дачах и в частном хозяйстве. Обрезка сучьев, веток, валка деревьев – далеко не полный перечень работ, которые выполняются пилой легко и непринужденно. Краткий обзор поможет познакомиться с этим более подробно.
Внешний вид бензопилы Partner
350
- Технические характеристики
- Устройство
- Подготовка пилы к эксплуатации
- Плюсы и минусы бензопилы Partner 350
- Основные неисправности и их устранение
- Не запускается двигатель
- Двигатель не развивает мощности (глохнет под нагрузкой)
- Обрыв шнура стартера
- Обрыв цепи
- Инструкция по эксплуатации
- Отзывы
Диагностика и выявление неисправностей
Результативность ремонта зависит и от правильно проведенной диагностики, ведь быстрое определение проблемы позволит сэкономить время на ремонтных работах. Если бензопила Партнер не работает, то диагностика выполняется в три этапа:
- проверка искры;
- проверка наличия топлива в цилиндре;
- диагностика подшипников.
Чаще всего неполадки бензопилы связаны с тем, что либо нечему гореть, либо нечем поджигать. Поэтому сначала нужно проверить свечу, для чего ее надо выкрутить, а провод приложить к цилиндру, а затем потянуть стартер. Искра может отсутствовать из-за дефектности свечи, обрыва проводов в схеме питания, неисправности кнопки зажигания или отсутствия зазора между маховиком и катушкой (возможен и обрыв шпонки маховика с коленчатого вала). Из-за отсутствия искры бензопила может заводиться, но сразу глохнет при нажатии на газ.
Если искра есть, то проверки требует топливная система, особенно если обнаружилось, что свеча сухая. Диагностика заключается в следующем. Через свечное отверстие нужно влить 5 мл топлива, а затем запустить пилу. Если запуск неудачный, то возможен износ ЦПГ, попадание в него инородного тела. Если же пила завелась, то проблема может заключаться в неправильной работе карбюратора или топливной магистрали.
Диагностика бензопилы Партнер включает в себя и проверку наличия зазора подшипников коленчатого вала. Для этого маховик нужно пошевелить в разные стороны. Если зазор есть, то подшипники нужно менять.
Возможны и другие неисправности, решить которые можно своими руками. Например, пила не набирает обороты или не смазывается цепь. Первая проблема связана с неправильной регулировкой карбюратора, а вторая — с забитыми шлангами или недостаточным количеством масла в топливной смеси.
Конструктивные особенности бензопилы «Партнер 350»
Надежная и удобная в использовании пила данной модели имеет бензиновый двигатель с мощностью в 1300 Вт. Она отличается легким запуском, который осуществляется за счет встроенного профессионального топливного насоса и электронной системы зажигания.
Бензопила оборудована системой защиты, которая автоматически активирует двойной инерционный цепной тормоз. Смазка цепи также происходит автоматически. Изменить натяжение цепи этого агрегата очень легко можно с помощью всего лишь двух ключей.
Бензопила снабжена топливным праймером, поэтому легко запускается в любое время года. Барабан стартера инструмента оборудован специальной крыльчаткой, с помощью которой он очищается от загрязнений.
Фильтр с системой CCS способен задержать все остаточные частицы. Кроме этого, такая система позволяет продолжительное время использовать воздушный фильтр, экономя при этом расход топлива.
Производители бензопилы «Партнер 350» оснастили стенки цилиндра поршневой группы хромированным покрытием, что значительно увеличивает срок службы инструмента.
Проверка и регулировка карбюратора
В сервисных центрах регулировку карбюратора производят на специальном оборудовании. Для каждой пилы значения углов поворота регулировочных винтов разные (они указаны в инструкции по эксплуатации). Необходимость регулировки карбюратора возникает не очень часто, особенно, если пилу покупали у проверенного продавца. Все наши пилы Husqvarna перед продажей отправляются в сервисный центр, где специалисты настраивают регулировку оборотов.
Однако, нарушение фиксации регулировочных винтов иногда случается.
Причины нарушения регулировки карбюратора бензопилы:
- Сильный износ двигателя (поршней). В этом случае необходимо в большей степени позаботиться о починке двигателя, однако регулировка карбюратора может улучшить на некоторое количество времени функциональность пилы.
- Засор в карбюраторе из-за повреждения воздушного фильтра, использование бензина плохого качества и образование окалины.В такой ситуации кроме регулировки карбюратора еще понадобится и его промывка.
- Сильная вибрация пилы или повреждение защитной крышки. Это происходит крайне редко, но все же бывают случаи.
Признаки, которые указывают на необходимость регулировки карбюратора бензопилы:
- Двигатель либо не заводится, либо же заводится и тут же глохнет. Это происходит из-за использования плохой топливной смеси.
- Значительное увеличение расхода топлива и увеличение объема выхлопов. Рост количества выхлопных газов говорит о том, что топливо не полностью сгорает. Причиной этому может служить перенасыщение горючим.
Схема регулировки карбюратора у разных моделей бензопил отличается и описана в инструкции по эксплуатации. Однако общий принцип остается одинаковым: необходимо изменить количество и качество топливной смеси, подающейся в цилиндр двигателя.
Отрегулировать карбюратор нам помогут три винта:
- “L” – low, для настройки низких оборотов
- “H” – high, для настройки верхних оборотов
- “T” (“LA”, “S”) – для настройки холостого хода (у моделей, у который только один винт, есть именно винт “T”)
При регулировке карбюратора бензопилы следует соблюдать следующие правила:
- Убедитесь, что режущая цепь пилы направлены в противоположную от вас сторону
- Поставьте пилу на устойчивую ровную поверхность, режущая часть не должна прикасаться к каким-либо предметам.
Обратите внимание: в инструкции указаны точные углы поворота регулировочных винтов. Точное соблюдение указаний инструкции позволит избежать повреждения двигателя
Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе).
Бензопилы Партнер – неисправности их устранение
Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.
Как заправить бензопилу Партнер?
Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.
Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.
Как выставить зажигание на бензопиле Партнер?
Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:
- В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
- Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
- Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.
Как снять сцепление на бензопиле Партнер?
Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:
- Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
- Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
- Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.
Как заменить масляный насос на бензопиле Партнер?
Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь.
В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:
- Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
- Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
- Если на каналах появились трещины, то их нужно заменить;
Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.
Как отрегулировать карбюратор на бензопиле Партнер?
Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:
- Снимите крышку и очистите запчасти под ней;
- Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
- Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
- Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

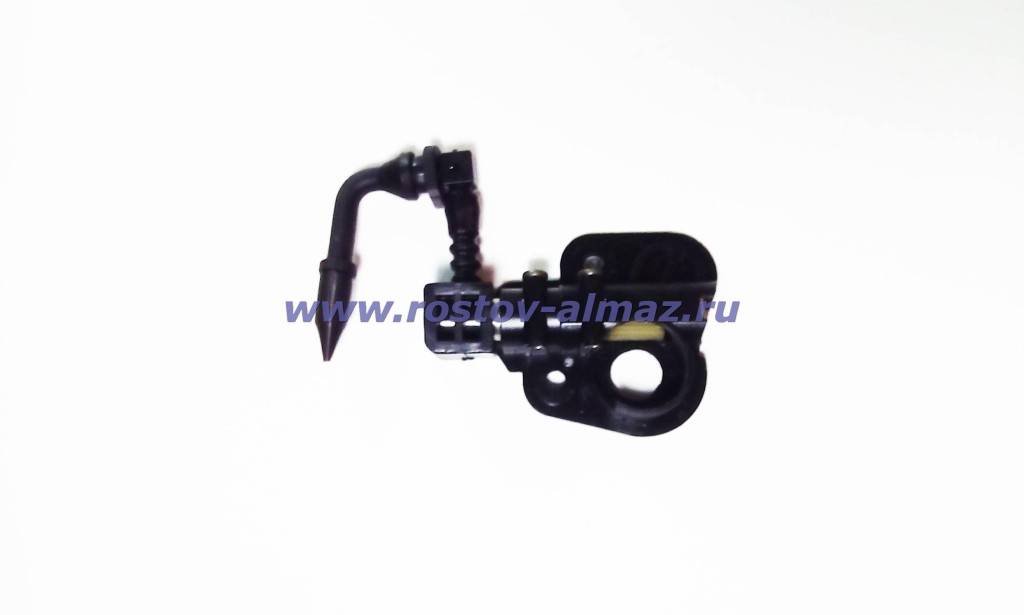

Устройство и принцип работы
Масляная помпа устанавливается на боковой поверхности картера двигателя ближе к шестерне привода цепного инструмента. Насос представляет собой пластиковый или металлический корпус, внутри которого расположен цилиндр с плунжером.
Помпа крепится к картеру двигателя несколькими винтами, имеет отверстие для установки приводного вала. Встречаются конструкции с отдельными защитными крышками.
Вращение передается от ведущей шестерни цепи или непосредственно от носка коленчатого вала двигателя. Если используется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается непрерывно, вне зависимости от частоты вращения.
При работе двигателя часть крутящего момента передается на плунжер, который представляет собой стальной стержень. Часть детали, установленная внутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены 2 отверстия, служащие для забора масла из бачка и последующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с неподвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.
В устройство плунжера входит приводная шестерня, изготовленная из металла или пластика. В конструкции привода одна из шестерен изготовлена из мягкого материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.
При вращении детали происходит попеременное перекрытие отверстий на стенке цилиндра. При этом возникают колебания давления. За счет снижения давления происходит забор порции масла в полость цилиндра, которое потом выталкивается в смазочную магистраль. Поскольку частота вращения коленчатого вала составляет 5-12 тыс. об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.
В профессиональных пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.
Ремонт масляного насоса на бензопиле
Хоть какого владельца веселит не плохая техника, испытанная в деле и не раз себя оправдавшая. Новая техника всегда поражает и настораживает своими чертами, превосходящими свойства очень старенькой техники, состоящей пока ещё в использовании у многих.
Одни мастера всегда стараются приобрести для собственного дела технику обширно узнаваемых компаний определённого бренда и склоняют к этому собственных друзей и знакомых, другие ориентируются на стоимость и приобретают себе только драгоценное, а фирма их не интересует.
Где же гарантия того, что неважно какая приобретаемая нами техника на сто процентов соответствует тому сертификату свойства, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших критериях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?
В наше время сильно много техники, которая в различных торговых точках может продаваться по разной стоимости. Никто не произнесет, где и кто собирал ту бензокосу либо бензопилу, которую Вы заполучили. Узнаваемый бренд, а сборка может проводиться в примыкающем гараже по комплектующим, может быть, даже и кустарным методом.
READ Как Работать Циркулярной Пилой
Многие обладатели бензопил замечали масляное пятно на месте, где отдыхала либо хранилась их бензопила
. Масло под пилу начинает подтекать не сходу. А при нехороший сборке, поточнее, при плохой сборке бензопилы, масляное пятно может показаться сразу после заправки.
Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.
- Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
- Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
- Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
- Нарушение плотности плунжерной камеры масляного насоса.
На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.
Убрать подтекание масла из масляного насоса бензопилы
можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Васбензопила прошла маленькой рабочий ресурс, то неувязка решается просто. Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.
Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.
Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.
Диагностика
Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Обычно, если фильтр очень загрязнен, подача масла может закончиться.
Дальше, нужно снять барабан звездочку, и проверить состояние ведущей шестерни.
Резьба на ней должна быть верно выраженной, не зализанной и не иметь каких-то других изъянов, также при снятой шестерне, нужно проверить проволочный рычаг.
Он должен плотно обжимать шестеренку и не проворачиваться, в неприятном случае, шестерня стоит на месте и не передает усилие на насос, в итоге чего подача масла прекращается.
Если все перечисленные выше методы найти и убрать неисправности не дали результатов, нужно использовать последние меры, т. е. демонтировать насос.
Масляный насос – где находится?
Для воплощения ремонта масляного насоса пригодится набор отверток, ветошь и гаечные ключи.
Сперва нужно снять цепь и открутить болты, с помощью которых направляющая цепь крепится к корпусу пилы. Снятие и подмена диска на циркулярной пиле; Как снять диск поменять старенькый круг на.
После чего снимается конкретно насос. Его размещение обозначено стрелкой на изображении ниже.
Вывод
Партнер 350 не плохая бытовая бензопила, которую вполне возможно ремонтировать самостоятельно. Для правильного ремонта, необходимо знать алгоритм, по которому происходит разборка. Иметь необходимый инструмент и понимать то, как устроена данная бензопила. Если вы не уверены в своих силах, советуем обратится в сервисный центр.
При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.
- Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
- В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
- Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.
Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.
