Как поставить стартер на бензопилу

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Смотрите » Как самостоятельно изготовить снегоход и другие самоделки из бензопилы Дружба

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

Стартер для бензопилы — устройство, ремонт, сборка, видео

Стартер – это один из самых важных механизмов в устройстве любой современной бензопилы. Именно от него зависит запуск двигателя инструмента при любых погодных условиях. Стартер для бензопилы выделяется простой конструкцией, его легко обслуживать и ремонтировать своими руками. Однако, чтобы устранить поломку, нужно сначала найти ее причину. Для этого чаще всего требуется полностью разобрать штатный механизм.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

• обрыв шнура (веревки);
• когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

• Аккуратно извлечь обойму механизма.
• Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
• Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
• Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
• Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
• Заправить пружину и вставить ее в механизм стартера.
• Аккуратно зафиксировать обойму.

Как отремонтировать стартер бензопилы своими руками

Ремонт стартера бензопилы Partner / Обрыв пускового шнура

Оборванный шнур

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно.  Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера

Осторожно не потеряйте шайбу!

Стартер снятОткручиваем винтВинт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пускаКатушка стартераКатушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже.  У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуреШнур закрепленВыступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пускаВинт прикрученШнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запускаФиксирующий узелРучка на шнуреЗакручиваем спираль

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

Обновленный стартер

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.

Стартер на бензопиле — конструкция и принцип работы

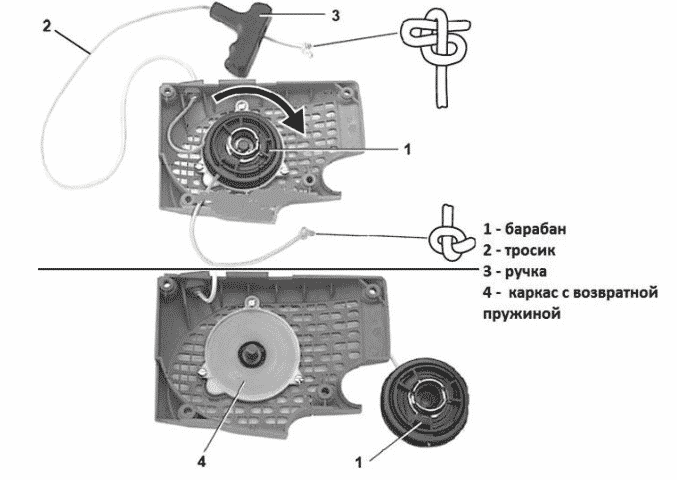

Бензопилы хотя и имеют различные наименования, но конструктивно они похожи. Сходство имеют и пусковые механизмы бензоагрегатов, с помощью которых запускается движок. Механизмы для пуска ДВС подходят для бензопил различных марок STIHL, Husqvarna, Долмар, Makita и другие. Конструктивно стартер для бензопилы состоит из последующих частей:

• Барабан, на котором намотан тросик
• Тросик, с помощью которого в движение приводится коленвал инструмента
• Ручка для удобства использования механизма
• Каркас с пружиной, с помощью которого тросик наматывается на барабан (ворачивается в начальное положение), когда пильщик запускает мотор

Механизм работы такового устройства обычной. При резком поднятии ручки механизма, происходит вытягивание тросика. Трос вводит в зацепление с храповиком, передавая движение барабану со шлицами. Так происходит перемещение коленчатого вала, который совершает несколько оборотов. В этот момент в цилиндре сжимается рабочая смесь. Как ручка ворачивается в начальное положение, соединение храповика со шлицами разъединяется, и вал перестает крутиться.

С каждым следующим скачком тросика возрастает количество-топливно-воздушной консистенции в цилиндре. Чтоб тросик ворачивался в начальное положение, употребляются в конструкции пускового механизма возвратимые пружины. Они делаются из упругих сталей. Эта самая пружина нередко становится предпосылкой неисправности стартера агрегата, которую можно отремонтировать.

Типичные поломки и ремонт стартера бензопилы

До того как производить ремонт, нужно узнать предпосылки поломки. Потому что изделие повсевременно подвергается динамическим и иным видам нагрузок, то не исключается его выход из строя. Частыми причинами поломок стартера становятся: разрыв тросика, истирание либо выкрашивание нескольких шлицов храпового барабана, повреждение пружины, трещинка шкива и остальные. Чтоб найти, почему пила не заводится, пригодится провести подобающую ревизию стартерного механизма. Разглядим главные виды дефектов, также выясним, как верно чинить изделие.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

• Демонтаж верхней защитной крышки;
• Выкручивание свечи зажигания;
• Снятие боковой крышки;
• С помощью большой плоской отвертки убираются стопора с амортизаторов;
• В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
• Демонтаж ведущей звездочки цепи;
• Убираем карбюратор с воздушным фильтром;
• Снимаем модуль зажигания и выхлопную систему.

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Замена Поршневой Бензопилы STIHL 180 Видео

Как поменять поршневую на бензопиле STIHL 180

Главные неисправности бензопилы STIHL ms 180 связаны с поршневой группой. Разглядим, главные предпосылки, по которым поршневую нужно поменять. Дадим описание поршневой и метод её подмены.

ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ

Читать далее

Если не получается

Читайте так же

Когда все действия выполняются согласно установленному порядку, а бензопила не начинает работу, значит есть сбои в ее механизме. Обычно причиной данному явлению становятся распространенные и легко устранимые проблемы, такие как отсутствие искры, перекрытие подачи топлива, засорение фильтра, пропускающего воздух. Для того чтобы завести бензопилу, придется найти причину и выполнить необходимые действия для ее устранения. Нужно следовать правилам Следует осуществлять только правильные действия. Если человек не знает что делать, не нужно совершать необдуманных поступков

Разбирать устройство запрещается, особенно осторожно нужно обращаться с карбюратором. Нельзя откручивать на нем любые винты, так как если его устройство стало причиной поломки, значит без профессионального оборудования починить бензопилу невозможно

Перечисляются действия, которые нужно совершать в строгом порядке. Как правильно завести бензопилу без стартера . Только при переходе от одного мероприятия к другому можно определить точную причину неисправности и быстро устранить ее, не повредив другие детали. Алгоритм действий, выполняющихся при неудачах в заведении бензопилы:

1. Сначала достаточно дать устройству отдохнуть. Особенно это актуально для пил, бывших в эксплуатации в недавнее время. Достаточно подождать не более 10 минут, так как за это время механизм остынет и при отсутствии других поломок легко запустится. Как завести бензопилу различных урал, дружба без стартера бензопилу завести невозможно. Иногда случается, что во время заведения у прибора заливается свеча. Если это неприятное свойство произошло, то достаточно выждать совсем небольшую паузу и снова повторить все действия для заводки мотора.
2. Крышка корпуса отвинчивается от устройства для вынимания воздушного фильтра. Процесс заводки устройства выполняется при его отсутствии. Иногда причина отсутствия зажигания состоит в том, что фильтр загрязнен. Если без него зажигание произошло, значит причина кроется именно в этом. Для устранения этих неприятностей достаточно вымыть фильтр под проточной, теплой водой с мылом, затем высушить. Также можно заменить старый элемент на новый.
3. Вынимается свеча зажигания. Происходит проверка искры. Если она не появляется, нужно заменить старую свечу на новую. Обычно это помогает и искра появляется, однако в некоторых случаях и при замене смеси искры нет.

Это означает, что испорчен блок зажигания, а бензопила нуждается в профессиональном ремонте. Иногда неисправность блока зажигания есть и при наличии искры, поэтому данным критерием нельзя руководствоваться для устранения вероятности поломки.

Когда искра появляется при невозможности заставить устройство работать, необходимо продолжать выполнять действия, описанные ниже.

Бывают случаи, когда искра проявляется, однако сама свеча увлажнена. Это возможно, если на нее попадает бензин. Чтобы избавиться от него, достаточно перевернуть устройство так, чтобы цилиндр оказался выходом книзу. Тогда вся лишняя жидкость выльется. Далее следует проверить камеру сгорания, для чего необходимо подергать стартер более 10 раз. Испорченную влагой свечу можно попробовать заменить с последующей проверкой эффективности ее работы. Если она становится неисправной, можно заменить этот элемент на новый. После этих действий нужно снова попробовать активировать работу устройства.

Иногда свеча остается сухой. В этом случае необходимо набрать в шприц бензосмеси и пропустить ее в цилиндр. После этого следует сразу попробовать завести устройство. Если причиной долгого отсутствия реакции на попытки включения является мусор, попавший в карбюратор, значит при его убирании не должно оставаться помех для поступления топлива в камеру сгорания. Механизм успешной уборки мусора обусловливается потоком жидкости при заливке бензосмеси, поэтому нужно заливать топливо с силой, а затем практически сразу пробовать завести прибор.
Снимается глушитель. как завести штиль, запуск бензопилы штиль, как правильно завести бензопилу штиль 180 первый запуск видео оригинальная бензопила stihl ms 180 — заточка пильной цепи stihl ms 180. Для этого он откручивается и аккуратно вынимается, чтобы не деформировать прокладку, отграничивающую его от двигателя. Нужно попробовать выполнить заведение механизма без применения воздушного фильтра и глушителя, что помогает исключить поломки в этих конструкционных элементах.

При любых повреждениях на стенках цилиндра можно сделать вывод, что его придется чинить профессиональными способами или выполнять замену на новый. Обычно к подобным неисправностям приводит недостаточная концентрация масла в топливе.

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

• катушка;
• тросик;
• каркас, к которому присоединена возвратная пружина;
• ручка.

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Как поставить пружину на стартер бензопилы?

Поместить пружину в соответствующий паз – это довольно сложная задача. В первую очередь деталь потребуется скрутить, вернув ее к прежним размерам. После этого ее нужно вставить в полость штатной ступицы барабана. Чтобы заправить пружину в стартер бензопилы, нужно действовать в таком порядке:

1. Внешний конец используемой пружины нужно зафиксировать в специальном ограничительном выступе. При этом второй конец при помощи отвертки потребуется установить напротив штатного отверстия внутри замка;
2. Далее петлю, расположенную на внутреннем конце стандартной пружины, следует совместить с отверстием. Для этого лучше использовать отвертку. При совмещенных концах диск потребуется опустить;
3. После монтажа диска нужно проверить, чтобы собачка заводского храпового механизма бензопилы встала на свое штатное место. Затем можно собирать храповик в обратном порядке.

Чтобы намотать пружину на стартер бензопилы, нужно учитывать все имеющиеся отверстия и выемки. После монтажа потребуется натянуть пружину. Как только слабина будет устранена, пружину останется накрутить на несколько оборотов – это нужно для поддержки требуемого натяжения установленной детали.

Диагностика стартера бензопилы

Ввиду длительной эксплуатации бензопилы механизм запуска приходит в негодность. После одного или нескольких рывков при натяжении веревки стартера не происходит проворачивание коленчатого вала. Данная проблема может обуславливаться следующими причинами:

Стартер бензопилы

• трещина или поломка приводного шкива;
• лопнула пружина стартера бензопилы;
• порыв веревки запуска.

Перед началом работ по диагностике и ремонту механизма запуска необходимо подготовить необходимые инструменты и принадлежности, которые позволят существенно сократить время на операции. К таковым можно отнести:

1. Набор слесарных отверток и специализированный комплект фирменного инструмента, входящий в комплект поставки бензопилы.
2. Прочный шнур для замены износившейся веревки пуска.

   Пружина стартера бензопилы

На первом этапе ремонта стартера бензопилы необходимо выявить характер неполадки. Для этого снимаем боковую крышку со стороны механизма пуска, открутив при этом всего несколько винтов. В зависимости от производителя для этой операции понадобиться специализированная или обычная слесарная отвертка.

Далее производим осмотр внутренней стороны защитного кожуха. При отсутствии трещин и сколов пластика приступаем непосредственно к диагностике узла запуска. Откручиваем центральный болт стартера и демонтируем пружину. На ее поверхности не должно наблюдаться трещин и порывов. Подобрать самостоятельно аналогичную по усилию  и количеству витков пружину проблематично, потому потребуется помощь специализированных центров.

После снятия зажима и пружины стартера бензопилы для демонтажа оказывается доступен шкив с намотанным шнуром. Целостность веревки указывает на то, что необходимо тщательно пересмотреть каждую из деталей механизма запуска.

Как Вставить Пружину Стартера Бензопилы

Качественный ремонт стартера бензопилы своими руками

• Обыденные неисправности
• Ремонтные работы стартера
• Практические советы

Бензопила — это основной инструмент, при помощи которого можно запастись дровами для бани или камина, также можно использовать ее при строй работах на дачном участке или в личном доме.

При соблюдении всех аспект эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить длительное время. Ремонт бензопилы партнёр 350 как воткнуть пружину в стартёр.

Но по истечении времени могут показаться мелкие неисправности, с которыми можно справиться без помощи других. Как намотать пружину стартера ремонт стартера бензопилы (сломана пружина) 2 г. Вспять.

Устройство стартера бензопилы: 1- винт стартера, 2 — втулка, 3 — пружина легкого запуска, 4 — винт, 5, 6 — катушка стартера, 7 — дефлектор, 8 — крышка стартера, 9 — ручка и шнур, 10 — винт.

Ремонт стартера бензопилы

При нередких пусках бензопилы некие детали стартера повсевременно подвергаются динамическим нагрузкам. В итоге может разорваться тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со существенно наименьшей скоростью. Потому ревизия и даже ремонт стартера — операции, проводимые время от времени пару раз за сезон.

РЕМОНТ ПРУЖИНЫ

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит.

Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет).

Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

• обрыв шнура (веревки);
• когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет.

Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.
