Как проверить аккумуляторную батарею шуруповерта

Определение неисправности

Наиболее частая причина выхода из строя – поломка только одного элемента. Они соединяются последовательно, а значит, даже падение емкости на одной батарее приведет к полной неисправности всего АКБ. В этом случае нам понадобится:

Отвертка. Обычно корпус соединяется на крестовые шурупы. В некоторых моделях присутствует защита «от дурака» и там могут быть звездочки с противовандальной системой, треугольники или даже спаннеры.

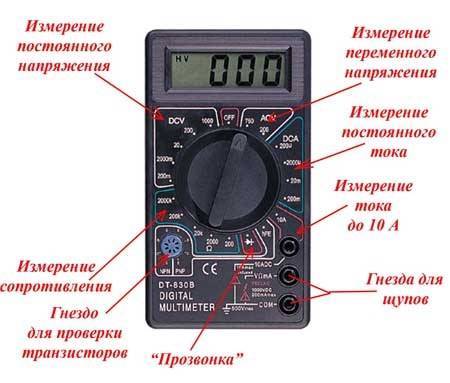

Мультиметр. Достаточно любой модели, даже самой дешевой DT-830. Так как измерения ведутся в милливольтах, советские стрелочные вольтметры не подойдут.

Далее нужно действовать по инструкции:

Батарея отключается от винтоверта. Она должна быть полностью заряжена.
Разбирается корпус.
Теперь нужно извлечь все банки. В Ни-Кд их больше, так как номинальное напряжение одной секции меньше.
На каждой банке замеряется напряжение. Для никель-кадмиевый — номинальным является 1,2 вольта. У литиевых — нормальное напряжение находится в пределе 3,6-3,8 вольт.
После замера, нужно посмотреть, на каких банках напряжение снижено. К примеру, если на двух литиевых батареях вольтаж 3,8, а на одной 3,5 – значит дефективная именно она.
Аккумулятор собирается и устанавливается в инструмент. Теперь ее нужно посадить в ноль.
АКБ разбирается и вольтаж замеряется еще раз. Если на предполагаемом элементе напряжение значительно ниже, чем на остальных – значит она идет под замену или ремонт.

Как проверить на исправность аккумулятор

Если первый визуальный осмотр АКБ неисправностей не выявил, то для окончательного диагноза надо попробовать зарядить батарею на другом заряднике. Так можно стопроцентно локализовать проблему – если аккумулятор на другом ЗУ тоже не заряжается, то неисправность в нем, а если заряжается – значит, все дело в зарядном.

В качестве окончательной проверки можно измерить напряжение на клеммах АКБ – если после попытки пополнения энергии напряжение на них заметно меньше номинального напряжения шуруповерта (в большинстве случаев оно указано на корпусе АКБ), то аккумулятор неработоспособен.

В видео наглядно показан способ проверки.

Что делать после диагностики

Установив достоверно, какое оборудование неисправно, надо выбрать путь решения проблемы. Самое простое действие – заменить неисправный блок. Этот путь не всегда оптимален по экономическим соображениям – аккумуляторы и ЗУ стоят недешево, и выбрасывать их из-за копеечной поломки нерационально. Да и не всегда можно приобрести комплектующие, особенно к старым моделям.

Во многих случаях работоспособность электрооборудования можно восстановить. Если обнаружены окисленные или ржавые выводы зарядного устройства, их надо зачистить мелкой шкуркой. А еще лучше заменить контактные пластины, взяв их с неисправного зарядника-донора.

Замена контактов зарядного устройства.

Для этого потребуется паяльник, а к нему припой и флюс на основе канифоли (бескислотный). То же самое относится к поврежденным контактам аккумуляторного блока.

Если на плату зарядного устройства не приходит сетевое напряжение, то надо заменить сетевой шнур. Его можно взять от любого другого устройства или сделать самостоятельно, приобретя вилку и отрезок провода.

Пример схемы зарядного устройства шуруповерта.

Если все в порядке, а зарядник не мигает светодиодами и не выдает напряжение, то неисправна плата управления. Ее можно попробовать починить. Для этого нужна определенная квалификация и приборы (как минимум, мультиметр и осциллограф). Схему ЗУ можно найти в интернете.

Параметры АКБ и ЗУ нанесены на корпус устройств.

Если неисправен аккумулятор, то можно попытаться его реанимировать, а метод восстановления зависит от типа элементов АКБ. Для NiCd батарей надо вскрыть пластиковый кожух блока и извлечь все элементы. Далее следует произвести визуальный осмотр, который поможет выявить потекшие, окисленные, поврежденные элементы. Их надо выпаять и заменить на новые. Если таких нет, надо замерить напряжение на каждом элементе.

Элементы аккумуляторной батареи без внешнего кожуха.

Отстающие банки или элементы с нулевым напряжением надо отпаять и отложить отдельно. Если напряжение равно нулю, то можно предположить пересыхание электролита. В этом случае надо просверлить отверстие в корпусе аккумулятора и попытаться постепенно ввести внутрь около 1 миллилитра дистиллированной воды с помощью шприца. Если вода не впитывается, элемент восстановлению не подлежит.

Добавление воды внутрь NiCd элемента.

Если удастся напитать внутреннюю полость водой, то надо попытаться подзарядить каждый неисправный элемент (включая отстающие банки) импульсным током до напряжения в 1,2 вольта. Суть метода сводится к зарядке током, превышающим емкость в 10+ раз импульсами по 2-4 секунды. Если операция пройдет удачно, надо запаять отверстие в корпусе элемента и дать ему полежать несколько дней. Потом батарею надо заново спаять и собрать в пластиковый кейс.

Никель-металлогидридные элементы можно попробовать восстановить методом тренировки. Опыт показывает, что для аккумуляторов, не подвергшихся глубокому разряду, шансы на успех высоки. Для этого отстающие элементы надо индивидуально разрядить до уровня 1 вольта, нагрузив их на лампочку или резистор. Потом снова зарядить до номинала, и повторить этот цикл несколько раз.

Из видеоролика узнаете: Почему перестал заряжаться аккумулятор шуруповерта Риоби.

Восстановить емкость Li-ion аккумулятора невозможно, но батарея может потерять работоспособность при глубоком разряде одного или нескольких элементов. В этом случае схема управления предполагает элементы вышедшими из строя, и блокирует их заряд. Можно попробовать «подтянуть» аккумуляторы до номинала, чтобы балансир не отключал их при зарядке. Для этого разряженный элемент (его можно найти, замеряя напряжение на каждом аккумуляторе), надо вынуть и собрать несложную схему.

Схема восстановления литий-ионного аккумулятора.

Напряжение надо поднять с нуля до достижения тока примерно 0,2 от емкости аккумулятора. В этом режиме элемент надо заряжать до 3,7 вольта, а потом отключить и несколько дней контролировать напряжение на нем. Если оно снижается за счет саморазряда, то элемент подлежит отбраковке. Если нет – можно провести контрольный цикл заряд-разряд. Надо иметь в виду, что если даже работоспособность восстановилась, этот эффект временный. Элемент скоро выйдет из строя, поэтому надо быть готовым к полной замене батареи.

Если выяснится, что шуруповерт не заряжается, то эту проблему во многих случаях можно решить. Но подход должен быть осознанным, в противном случае ситуация лишь усугубится и приведет к финансовым потерям.

Нюансы зарядки аккумуляторов различных типов

Зарядка различных типов аккумуляторных блоков имеет свои особенности. Они связаны со свойствами материалов, из которых сделаны батареи. Для регулярной подзарядки аккумуляторных блоков используют импульсные или обычные зарядные устройства. Адаптерами первого типа оснащается профессиональный электроинструмент, а второго – модели для бытового применения. Новые или разряженные за время хранения накопители необходимо перед началом использования правильно зарядить с учетом их характеристик.

Так, никель-кадмиевые аккумуляторы отличаются ярко выраженным «эффектом памяти». Первый раз их рекомендуется три раза подряд зарядить, каждый раз при этом полностью разряжая. Только таким способом будет достигнута максимальная (рабочая) величина емкости батарей накопителя. После понадобится проводить регулярное подключение шуруповерта к зарядному устройству, когда его мощность будет падать до минимума.

У никель-металлогидридных элементов питания также имеется «эффект памяти». Перед первым применением цикл полной зарядки/разрядки для них рекомендуется повторять 4-5 раз. При дальнейшей эксплуатации заряд пополняют по необходимости.

Литиевые аккумуляторные блоки наименее прихотливы. Для них никаких особых правил нет, потому что отсутствует «эффект памяти». Литий-ионные питающие элементы длительное время способны сохранять свои первоначальные показатели уровня рабочей емкости. Каждый раз их необязательно доводить до полной зарядки/разрядки.

https://youtube.com/watch?v=nDiruTHCDh0

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Разборка аккумулятора шуруповерта

Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.

После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.

Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои .

Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.

Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя и. Обязательно нужно прозвонить подозрительные радиоэлементы на этой плате

Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке . В общем, банки сдохли – менять их нужно однозначно.

Как восстановить аккумулятор шуруповерта

В Интернете существует большое количество видеороликов, в которых, например, наглядно показывается восстановление аккумулятора шуруповерта Hitachi с помощью Imax B6. Оно заключается в «реанимировании» никелевых аккумуляторов путем подачи больших токов. Оживить АКБ сторонники экспресс-метода восстановления предлагают, воспользовавшись простыми настройками Imax B6. Выставляется режим на никель-кадмий, и батарею можно реанимировать в этом режиме.

Однако прогревание импульсным питанием и последующая зарядка являются довольно рискованными методами для никель-кадмиевых аккумуляторов. Нарушенную связь в элементе не восстановить высокими токами. К тому же, если электролита внутри батарейки мало, либо его совсем нет, высокие токи окончательно «убьют» АКБ. Поэтому, в целях предотвращения необратимой порчи батареек, рекомендуется вначале пополнить их запас электролита дистиллированной водой и только потом заряжать с помощью Imax B6.

Можно ли пользоваться методом импульсного тока — решать хозяевам батареек. В Интернете существует много роликов на тему того, как восстановить Ni Cd аккумулятор от шуруповерта. Но есть мнение, что в реальности быстрые способы работают очень недолго. Например, если электролит внутри какой-либо батарейки из связки выкипел, либо высох, импульсный ток «убьет» элемент окончательно.

Если есть возможность, можно аккуратно разобрать каждую никель-кадмиевую батарейку и посмотреть, в каком состоянии находится электролит. Если она окажется сухой, можно воспользоваться методом доливания небольшого количества дистиллированной воды через шприц.

Восстановление с помощью воды

Для того чтобы просверлить аккуратное отверстие в батарейке, понадобится маленькое сверло. Отверстие нужно делать подальше от центра, лучше в верхней боковой части элемента, где находится небольшое углубление. Затем заполнить аккумулятор дистиллированной водой с помощью шприца до последнего.

После этого АКБ можно полностью зарядить Imax B6 и дать ей «отстояться». Процедура долгая. Восстановление 8-,12-, 14-аккумуляторных «банок», в зависимости от вольтажа, может занять много времени. В идеале следует не заряжать их сразу, а дать время «банкам» с водой постоять день. По одному заряжать аккумуляторы нельзя, лучше, чтобы их было, как минимум, три или четыре в связке, для равномерного распределения напряжения.

Кратковременные импульсы тока через сопротивление в 40 Ом на 12 В следует подавать уже после того, как внутрь реанимируемого элемента будет залита вода, а не на «сухую», как это часто делается.

После того, как аккумуляторы постояли сутки, можно приступить к их зарядке. Отверстия пока не закрывать. Подключить к Imax, чтобы устройство их «увидело». Зарядить и снова дать «отстояться» , если какой-то один аккумулятор не восстановился. Слабый элемент в связке найти с помощью мультиметра и снова долить в него воды.

Главная суть этого скурпулезного способа ремонта аккумулятора шуруповерта — восстановить связь пластин батарей с их контактно-переходными шинами (внутреннее устройство Ni-Cd аналогично схеме, по которой изготавливаются солнечные батареи). Главная причина прекращения работы батареек — это отслоение плюсового контакта от их внутренней части.

Отверстия, просверленные в батарейках, не закрывать до тех пор, пока заряд АКБ не будет держаться стабильно. Как только заряд стабилизируется, отверстия аккуратно заклеить силиконом. Воду периодически можно доливать в любое время.

Как уже стало ясно, этот метод не предназначен для ленивых и для тех, кто не желает вникать в тонкости устройства электроники. Однако способ с дистиллированной водой помогает сэкономить много денег и является ответом на вопрос о том, как восстановить аккумулятор шуруповерта наиболее щадящим методом. Обычно в комплектации к шуруповерту входят два аккумулятора. Одним можно пользоваться, а другой постепенно восстанавливать. Такой метод, несмотря на его длительность, представляется более гуманным и безопасным для АКБ.

Как проверить на исправность зарядное устройства

Самый первый метод диагностики – визуальный осмотр. Так можно определить механические повреждения корпуса, сетевого шнура, а также окисление и коррозию контактов. Если все в порядке, зарядное устройство надо включить в сеть 220 вольт. Практически все блоки оснащены индикаторами наличия питающего напряжения, которые светятся даже без установленной батареи.

Индикация включения в сеть зарядного устройства.

Если реакция в виде свечения лампочки после включения в сеть отсутствует, а напряжение в розетке заведомо есть, надо исключить перегорание индицирующего светодиода. Для этого придется замерить постоянное напряжение на выходе зарядного устройства.

Если его нет, надо проверить, приходит ли 220 вольт на входные клеммы зарядного устройства. Если шнур съемный, то его можно прозвонить мультиметром на целостность. Если нет – придется открыть корпус ЗУ и прозвонить от вилки до точек соединения с платой зарядника.

Если напряжение сети на плате присутствует, то есть основания предполагать выход из строя схемы управления зарядника.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие

Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

До какого напряжения можно разряжать аккумулятор

Есть понятие полностью разряженного аккумулятора с целью проведения дальнейших операций и разряженного в ноль, которому требуется реанимация. До скольки вольт разряжать аккумулятор, зависит от типа модели и количества банок в батарее. Соединение ячеек последовательное, напряжение на выходных клеммах суммируется. Поэтому и предел разряженности – величина разная для кислотных, щелочных, литиевых АКБ.

Нужно ли полностью разряжать новый аккумулятор? Да, если он никель-ионного или никель-металлогидридного типа. Такие аккумуляторы имеют эффект памяти. До начала работы их нужно 3-5 раз полностью разрядить, потом зарядить. В последующем любая зарядка батарей этого типа должна вестись после полной разрядки. На хранение АКБ убирается только полностью разряженной. Насколько можно разряжать никелевые аккумуляторы? Элемент для тренировки доводят до 0,9 -1,0 В. Зная количество ячеек, можно подсчитать самостоятельно, до скольки вольт разряжать аккумулятор.

Часто спрашивают, надо ли разряжать новый литий-ионный аккумулятор. В этом типе гальванических элементов нет эффекта памяти. Прибор работает устойчиво при среднем уровне заряда. Поэтому заряжать батарею можно в любой удобный момент специальным зарядником. Можно ли разряжать литий-ионный аккумулятор полностью? Можно, но после разрядки ниже 3,2 В потребуется применять особые приемы зарядки, при 2,0 В элемент невозможно восстановить. Обычно глубоким разрядом считается 2,5 В на ячейку.

До скольки вольт можно разряжать банки свинцово-кислотного аккумулятора? При снижении напряжения на выходах ячейки 1,70 В общее напряжение на батарее из 6 элементов составит 10,3 В. На полностью разряженном аккумуляторе останется минимальный резерв живучести. Нужно ли полностью разряжать кислотный аккумулятор? Необслуживаемый кальциевый автомобильный АКБ может испортиться даже после одного глубокого разряда. Все кислотные аккумуляторы после глубокого разряда непременно теряют часть емкости в результате сульфатации пластин.

Разные типы аккумуляторов требуют вариативного подхода к техобслуживанию. Поэтому нужно ли полностью разряжать аккумулятор, новый или в процессе калибровки и тестирования, написано в инструкции по эксплуатации прибора.

Способы зарядки без использования специального зарядного устройства

Когда стандартное зарядное устройство отсутствует или просто поломалось, можно обойтись и без него. Умельцы придумали разные способы пополнения аккумуляторного заряда от разных источников. Чтобы зарядить аккумулятор шуруповерта без зарядного устройства обычного образца, можно воспользоваться:

автомобильной зарядкой;
зарядным устройством универсального типа;
внешними источниками электроэнергии.

Оптимальным вариантом автомобильной зарядки выступает устройство с возможностью регулирования величины напряжения и силы тока. Главное в таких случаях – это избегнуть перезарядки. Для этого зарядный ток устанавливают в таких пределах, чтобы процесс шел от 0,5 до 0,1 А*ч в зависимости от величины общей емкости. Например, если она составляет 1,3 А*ч, то сила тока должна быть от 650 до 130 мА.

Универсальные зарядки удобны на практике. У них много дополнительных настроек, позволяющих оптимальным образом подобрать подходящие токовые параметры для подзарядки аккумуляторов от разных электроинструментов.

Внешние источники электроэнергии применяют в основном для изношенных шуруповертов, для которых нецелесообразно с экономической точки зрения приобретать новые АКБ. В таких случаях электроинструмент модернизируют определенным образом, при этом разрабатывается соответствующая схема соединений. Примером может служить переделанная USB-зарядка, дополнительно оснащенная предохранителем.

Проверка состояния аккумулятора мультиметром

Не всегда, когда аккумулятор быстро садится или вообще не функционирует, необходимо покупать новый или нести блок к специалистам сервисного центра. Причину неисправности сможет самостоятельно найти во многих случаях даже неопытный электрик, ознакомившись с алгоритмом поиска. Для этого понадобится воспользоваться мультиметром либо аналогичными ему по измерительным возможностям приборами. Кроме данного устройства, потребуются также следующие инструменты:

отвертка;
паяльник с набором для пайки;
нож;
плоскогубцы.

Чтобы точно установить причину неполадок АКБ, необходимо выяснить работоспособность каждого отдельного питающего элемента. Но сначала рекомендуется проверить зарядное устройство. С помощью мультиметра это делают таким образом:

включают прибор;
устанавливают переключатель измеряемых величин мультиметра на постоянное напряжение;
устанавливают щупы в соответствующие гнезда мультиметра и прикасаются ими к контактам («+» и «-») зарядного устройства;
сравнивают отображаемую на табло прибора величину с выходным напряжением зарядного устройства, указанным в инструкции по эксплуатации или на корпусе;
если значения не совпадают, то ремонтируют адаптер или покупают новый.

Чтобы проверить аккумулятор шуруповерта мультиметром, выполняют следующие действия:

заряжают полностью аккумуляторный блок;
проверяют мультиметром выходное напряжение АКБ, установив переключатель прибора на его постоянную величину, а щупами дотрагиваясь до плюса и минуса;
если установлено несоответствие измеренного параметра указанной в эксплуатационной инструкции величине, то разбирают аккумуляторный блок и достают все батареи;
когда отсутствуют поврежденные банки (потекшие либо вздутые), тогда проверяют мультиметром напряжение на выводах каждой батареи, предварительно с помощью паяльника распаяв цепь;
к элементам питания по очереди подсоединяют нагрузку на одинаковое время (например, лампочку соответствующего вольтажа);
на какой батарее произошла наибольшая просадка, та и является поврежденной.

Для проверки никель-металлогидридные и никель-кадмиевые накопители энергии разряжают полностью — это делают, чтобы избежать «эффекта памяти».

Найдя дефектную батарею, ее можно заменить новой либо попытаться временно восстановить. Также мультиметром можно измерять силу тока: если она растет и за первый час превышает 1 А, то аккумуляторная батарея считается работоспособной.

Если напряжение на выходе аккумулятора отсутствует, то велика вероятность нарушения целостности цепи внутри блока. При этом также разбирают блок и ищут вначале визуально, а затем с помощью мультиметра место обрыва.

Как же устроен аккумулятор для шуруповерта?

А все оказалось просто до банальности. В футляре аккуратненько лежали завернутые в бумажную изоляцию 15 аккумуляторных бочонков, спаянных друг с другом точечной сваркой. Количество аккумуляторов меня порадовало, ибо я знаю точно, что если в пальчиковой батарейке 1.5 вольт, то в таком же точно аккумуляторе всего 1.2 вольта, а значит аккумуляторы вполне стандартные. Кроме бочонков я обнаружил деталь странного вида и непонятного назначения. На детали есть маркировка: D7AB 17AM026A5-540. Маркировку эту в интернете найти можно, но что это такое – я не нашел. И еще одна деталь была. Выглядела она невзрачненько так – просто как кусок провода, но тот факт, что она была приклеена к одному из бочонков белой пастой, заставило меня заподозрить, что эта деталь есть термистор. Я взял мультиметр, выставил его на измерение сопротивления и подсоединил приборчик. Потом стал нагревать. Сопротивление стало быстро уменьшаться. Таким образом, это действительно оказался термистор.

Зачем аккумулятору для шуруповерта понадобился термистор? А очень просто. Похоже, что профессиональный и весьма качественный прибор заточен на супер быстрый заряд. При таком быстром заряде аккумуляторы могут перегреться, и умный зарядник не допускает этого, либо ограничивая зарядный ток, либо вообще его выключая.

Аккумуляторы, вынутые из футляра
Хоть на шею вешай!

Здесь хрошо видно удивительную неопознанную деталь

Здесь хорошо видно термистор
