Как проверить катушку на бензопиле husqvarna

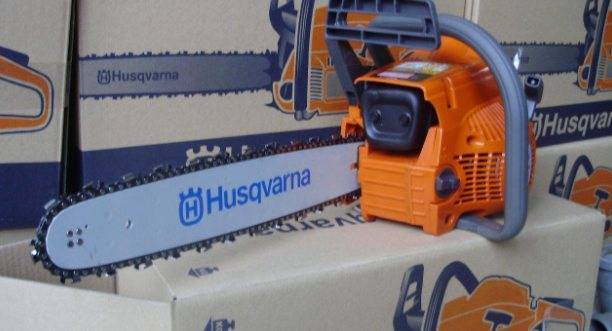

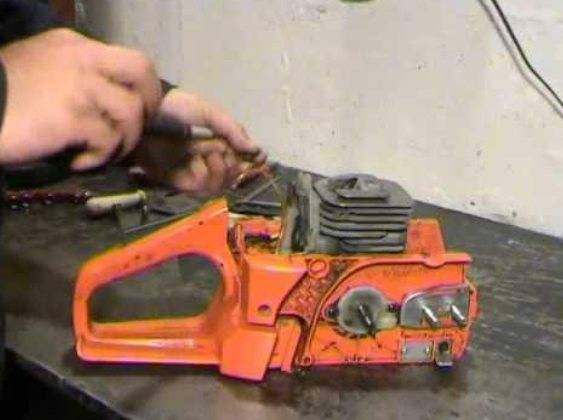

Устройство бензопилы Хускварна 142

Бензопила Хускварна 142 оборудована мотором, при производстве которого использовалась фирменная технология X-Torq. Благодаря этому двигатель потребляет меньшее количество горючего, не теряя в КПД и эффективности при работе.

Для охлаждения мотора компания Husqvarna использует систему Air Injection, которая увеличивает длительность интервалов между заменами воздушного фильтра, а также снижает износ важных деталей мотора. Для гашения вибрации пила оснащена еще одной фирменной технологией – LowVib. Она состоит из нескольких демпферов, которые играют роль своеобразных амортизаторов.

В комплектацию пилы Хускварна 142 входит японский карбюратор Walbro. Он отличается долговечностью и увеличенным объемом, что позволяет за один цикл приготовить большое количество топливной смеси.

Запуск ДВС выполняется при помощи ручного стартера. Благодаря функции SmartStart, его сопротивление было снижено на 40 %. Трос стартера расположен в задней части инструмента. Рядом с ним находятся другие органы управления – переключатель положения заслонки дросселя, рычаг газа, а также кнопка включения и выключения зажигания.

За распил древесины отвечает фирменная шина и цепь. Для натяжения цепи в боковой части бензопилы находиться отдельная звездочка – это позволяет отрегулировать пильный элемент без использования инструментов. Во время эксплуатации пилы цепь смазывается в автоматическом режиме.

Все внутренние механизмы и запчасти Хускварна 142 помещены под прочный корпус, изготовленный из многослойного пластика. Он выдерживает падения с небольшой высоты и случайные удары о твердые предметы. Для удобного использования инструмента в его комплектации предусмотрены 2 прорезиненные рукоятки.

Защиту вальщика обеспечивает щиток для правой руки оператора, а также эффективный цепной тормоз. Он срабатывает сразу же при попадании цепи на гвозди и другие твердые предметы.

Технические характеристики модели

Бензопила Хускварна 142 обладает солидными техническими параметрами. Они включают:

мощность – 2,7 л. с.;
максимальная скорость вращения – 13000 об/мин.;
емкость резервуара для горючего – 410 мл;
емкость резервуара для масла – 200 мл;
рекомендуемая длина шины – 35–40 см;
шаг цепи – 0,325 «;
масса в собранном виде – 5 кг.

Благодаря хорошим характеристикам, модель Хускварна 142 может использоваться не только для ухода за садом, но и в целях валки леса. Инструмент успешно справляется с обрезкой веток и сучьев, расчисткой кустарника, а также спиливанием деревьев, диаметр стволов которых не превышает 45 см. Небольшой вес пилы дает возможность использовать ее на большой высоте.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

Настройка системы зажигания.

Современные системы оснащены чипами, которые справляются со всеми вышеперечисленными проблемами. Способ самонастройки времени зажигания, в зависимости от частоты вращения двигателя и мощности, передаваемой режущему элементу. В то же время топливо не значительно экономится за счет электроэнергии. Кроме того, гораздо легче запустить пилу, независимо от погодных условий.

Сама же бензопила стала проще и эффективнее и не требует дорогостоящего ремонта. Катушки зажигания, изготовленные с использованием современных технологий и использующие новые материалы, стали в буквальном смысле вечными.

2 комментария к записи «Как поставить зажигание на бензопилу»

Я купил бензопилу Штиль, это почти не сработало. только я ремонт. Не получается.

Правила регулировки зажигания

Производители бензопил настоятельно рекомендуют регулярно настраивать катушку зажигания устройства. Но что подразумевает собой эта настройка?

Установка оптимального значения зажигания, с учетом особенностей и условий эксплуатации оборудования.
Установка оптимального угла зажигания. Это поможет катушке срабатывать своевременно, не поздно и не рано по отношению к моменту подачи топлива.
Установка идеального зазора (промежуток между маховиком и катушкой), чтобы искра была мощной и воспламеняла топливо в цилиндре.

При этом оптимальные параметры по установке зазора выставляются с учетом характеристик конкретной модели бензопилы (найти информацию можно в инструкции). Если вам нужны средние показатели, то мастера советуют ориентироваться на уровень от 0,2 миллиметров до 0,4 миллиметров.

Регулировка зажигания бензопилы пригодится не только тогда, когда бензопила не заводится, но и в тех случаях, когда:

есть проблемы с работой мотора (функционирует, но с перебоями, которые препятствуют нормальной эксплуатации устройства);
мощность инструмента снизилась.

Не торопитесь отправляться в местный сервисный центр. Для начала попытайтесь самостоятельно выполнить регулировки, тем более что это несложно.

С регулировкой помогают стандартные шаблоны, но на покупку их решаются единицы. К счастью, изготовить их можно собственноручно. Для этого достаточно вырезать из пластика (например, из бутылки) полоску нужного размера. Выберите пластик без рельефного теснения.

Держите под рукой шаблон и выполняйте следующие шаги.

Откручиваем болты катушки (не полностью, только послабить).
Подводим магниты маховика к зажиганию.
Зажимаем между зажиганием и маховиком пластиковый шаблон, закручиваем крепежные элементы.
Вынимаем аккуратно шаблон.
Прокручивает в несколько полных оборотов маховик (делать это нужно осторожнее, чтобы он ни за что не цеплялся).

Если по завершению настройки зажигание работает с перебоями, его нужно заменить, ведь в дальнейшем ремонт будет нецелесообразным.

Мелкие поломки катушки зажигания – это то, с чем сталкиваются все операторы бензопилы. Нагрузки на функциональную деталь приводят к повреждениям и неполадкам, которые вы можете исправить в большинстве случаев самостоятельно, предварительно выполнив диагностику, осмотр пилы.

Катушка зажигания – это одна из уязвимых составляющих карбюраторного двигателя бензопилы

Не важно, насколько мощной и надежной или даже профессиональной вы ее считаете. Катушка имеет стандартное сравнение, поэтому даже в дорогостоящих моделях случаются такие поломки, которые хорошо знакомы владельцам бюджетных бензопил

Конструктивные составляющие

Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.

Устройство зажигания бензопилы:

Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;

Магнето Свеча зажигания

Электрокабель;
Кнопка отключения двигателя.

Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.

Схема зажигания бензопилы

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
коричневый налет на керамике обмотки указывает на гуляющую искру;
ищут трещину в свече (трескается иногда колпачок).

Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности.
Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции.
Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого.
Выполнение самодельного зажигания

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь.
Тяните стартер и следите за искрой. Если она появится и будет яркой, неисправностей нет.

Читать дальше: Почему саб перестает играть

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Как проверить катушку зажигания бензопилы мультиметром?

Точно определить поломку системы зажигания бензопилы поможет специальный прибор – мультиметр. Он даст возможность определить, есть ли пробои катушки и других элементов узла. Порядок действий выглядит следующим образом:

Для начала потребуется выставить мультиметр так, чтобы стрелка прибора располагалась на отметке в 200 Ом;
После этого нужно открыть инструкцию по эксплуатации бензопилы и изучить указанное там оптимальное сопротивление для первичной обмотки катушки зажигания. Как правило, этот показатель колеблется в пределах от 3 до 5 Ом;
Далее нужно подключить к прибору первичную катушку зажигания. Если показатели этой части катушки находятся в норме, начинаем проверять ее вторичную обмотку;
Снова изучаем инструкцию по эксплуатации, и смотрим указанные для вторичной обмотки оптимальные показатели сопротивления. Стоит отметить, что эта часть элемента обладает большими показателями, поэтому мультиметр следует настроить так, чтобы его стрелка располагалась рядом с показателем 20K;
Далее подключаем прибор к отверстию катушки, в которое вставляются провода. Если мультиметр показывает нормальные показатели, значит, катушка полностью исправна. Однако если сопротивление на дисплее прибора далеко от указанных производителем параметров, то катушку придется менять.

Нередко возникают случаи, когда катушка производит искру, однако показатели ее сопротивления на первичной и вторичной обмотке далеки от параметров, указанных производителем. В таких случаях также требуется менять элемент, так как через некоторое время она придет в негодность.

Почему шумит бензопила?

У всех бензопил есть только один существенный не достаток — это шум при работе, который в некоторых местах (дачи, приусадебные участки) мешает и раздражает многих людей. Если шум от работающей пилы мешает сосредоточиться, то возможен и такой вариант как наушники, которые подавляют шум. Но не будут же все окружающие ходить в наушниках, пока кто-то шумит.

Бывает так, что бензопила нормально работает на небольших оборотах, но стоит прибавить газ, как она тут же чихает и глохнет. Причиной, как правило, является то, что выхлопы не могут пройти через забитый гарью глушитель и вынуждены двигаться в обратном направлении. Для этого достаточно его снять и прочистить, если он конечно разбирается, если нет, то придётся просушивать горячим воздухом, используя фен.

Зажигание на бензопиле: как проверить и настроить

Не понимаете, как проверить катушку зажигания на бензопиле? Процедура эта легкая. Учесть особенности модели приходится изредка, потому что во всех бензопилах установлена система 1-го типа. Отличие может заключаться в типе применяемого для сотворения конструкции магнето. Искра создается за счет напряжения, сделанного при формировании магнитного поля коленвалом и маховиком. Но что ели что-то пошло не так? Как найти делему и убрать ее?

Пошаговая регулировка зажигания бензопилы:

Диагностируем неисправность;
Демонтируем защитную крышку;
Снимаем модуль с насвечником и электрокабелем. Проводим их зрительный осмотр, в случае необходимости заменяем на новый;
Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

Определяем на маховике участок с магнитом;
Выставляем зазор подабающим образом, в согласовании с параметрами, обозначенными в руководстве по эксплуатации;
Затягиваем винты крепления модуля до упора, проверяем опции щупом, по мере надобности проводим повторную регулировку;
Устанавливаем защитную крышку и проверяем наличие искры на свече;
Ввинчиваем свечу, заводим бензопилу;

Принципиально: повышенное внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора меж модулем и маховиком. Также следует проверить, не цепляет ли маховик противовесом за модуль

Если это происходит, может быть, у вас вышел из строя подшипник либо образовался свободный ход на валу

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, может быть, у вас вышел из строя подшипник либо образовался свободный ход на валу.

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

Меняют старую свечу на гарантированно рабочую.
Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

Читать также: Грунтозацепы для мотокультиватора своими руками

На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная. Современные катушки и системы зажигания на большинстве бензопил очень надежны. Они рассчитаны на срок службы даже больший, чем вся бензопила в целом. В них нет механических движущихся деталей, как в старых кулачковых системах. Они достаточно изолированы от засорения и влаги.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Самые распространенные неисправности системы и их устранение

Рассмотрим наиболее часто встречающиеся поломки, связанные с системой зажигания бензопилы.

Нагар или влажность свечи

При отсутствии зажигания, отсутствует возможность завести мотор бензопилы. При осмотре системы, видим, что на свече образовался черный нагар. Это свидетельствует о том, что неисправность стоит искать в работе карбюратора, поршневой группы или пересмотреть соотношение заправляемого масла и бензина.

Если свеча влажная, это говорит об избыточности топлива. Проверьте все шланги на герметичность, смените те, что имеют дыры и трещины. Свечу очистите от нагара, высушите. Попробуйте завести двигатель.

Если свеча сухая, ее не забросало технической жидкостью, проверьте наличие искры. Для этого выкрутите свечу, наденьте на нее высоковольтный кабель зажигания и прижмите к корпусу мотора. После этого резко запустите стартер. Если искры нет, поменяйте свечу и повторите все сначала. Появилась искра — запускаем двигатель!

Обрыв ВВ провода

Если новая свеча также не дала искру, необходимо протестировать ВВ провод. Для проверки целостности проводки лучше всего использовать специальный тестер – мультиметр, о котором говорили в начале статьи.

Обрыв цепи в катушке, можно увидеть проверяя ее мультиметром на режиме сопротивления, значение будет стремиться к бесконечности.

Большой зазор между модулем зажигания и магнитом маховика

В случае образовавшегося большого зазора в катушке, необходимо самостоятельно выставить нужно значение, использовав алгоритм приведенный выше.

Системы зажигания бензопилы

Не слишком много лет назад, системы зажигания, используемые в профессиональных пилах были кулачковые. Они были тяжелыми, сложными, дорогими и склонны к всевозможным проблемам – особенно в дождливые дни. Даже когда у пилы “была искра,” она часто трудно запускалась. Некоторые пилы едва производили достаточно энергии, чтобы дать вспышку на частоте вращения коленчатого вала. И постоянное дерганье ручки стартера было нормой.

Сегодняшние системы являются небольшими, легкими, и прочными. По сравнению с ранними системами зажигания они почти безотказны. Современная катушка является профессиональной и практически всегда служит весь срок службы бензопилы. В то время как изменения в системах зажигания были капитальными, иногда могут встречаться проблемы в работе. Часто эти проблемы легко исправить самому и не требуют поездки в мастерскую за дорогим ремонтом.

На что обращать внимание, когда затруднен запуск двигателя?

Когда возникли проблемы зажигания, один из первых пунктов на предмет инспекции является – свеча зажигания

Обратите внимание на повреждения керамического изолятора или признаки износа на электроде. Если свеча имеет съемный колпак, убедитесь, что он прилегает туго

Далее, посмотрите на провода ведущие от катушки, нет ли на них обрыва или повреждения изоляции. Вибрация двигателя может привести провода к трению друг о друга или другого компонента. При трении страдает, даже самая прочная изоляция.

Провод выключателя, который терся достаточно долго, может вызвать тот же эффект, что и выключатель при выключении пилы. Другими словами замкнуть провод управления катушки.

Другие проблемы возникают, когда провода проходят между частями антивибрационной системы пилы. Постоянные изгибы и растяжения в конечном итоге могут привести к их разрушению. Иногда эти обрывы не являются очевидными, потому что они происходят внутри изоляции. Обрыв иногда трудно найти, потому что провод внешне может выглядеть идеально.

Провод свечи зажигания, также, должен быть проверен. Иногда колпак свечки провода зажигания может вызывать проблемы. Видимым знаком проблемы является коричневый или жженый остаток на внешней керамики свечи зажигания. Это признак того, что искра гуляет вдоль внешней керамической обмотки свечи зажигания. В это время пила может работать, но работа будет неустойчива и будут гулять токи.

Проверьте колпак свечи зажигания на целостность и наличие трещин. Если колпачок свечного провода поврежден, пила может по-прежнему работать, но может дать оператору неприятный болевой шок, если он приблизится к нему. В приведенном выше фото, следите за проводом и колпаком. Также имеет место выход из строя транзистора, который вделан в колпак, на некоторых моделях пил.

В системе зажигания пилы часто выходят из строя тумблеры выключения, их можно проверить. Отсоедините провода выключателя от модуля и проверьте зажигание. Иногда переключатель заставляет его быть постоянно “выключенным.” Если у вас есть искра после отключения выключателя, замените его и протестируйте пилу.

Оболочка на этом проводе изношена, видно износ в месте движущихся деталей. Все провода подвержены повреждениям от вибрации и должны проверяться время от времени.

Постоянно проверяйте провода, они должны быть не в натяг и не переломлены, а также провода не должны плотно касаться вибрирующих деталей.
