Зачем нужно снимать патрон
Все дрели, шуруповерты и перфораторы для закрепления рабочих деталей оснащаются патронами, принцип функционирования которых основан на кулачковом механизме. Фиксируются биты, сверла и прочие вспомогательные устройства в патроне посредством зажима их между тремя, а иногда и четырьмя соединяющимися кулачками. Кулачки представляют собой конусообразную конструкцию, которая перемещается только в продольном направлении при повороте регулировочной спецгильзы. Различают два типа патронов:
— ключевые;
— быстрозажимные или ручные.
Ключевые патроны осуществляют фиксирование рабочего инструмента путем применения спецключа, а вот на быстрозажимных дрелях достаточно ручных усилий для закрепления рабочих насадок. В зависимости от качества производства дрели, а также частоты ее использования, зависит срок службы патрона. Изнашиваются кулачки, поэтому патрон не в состоянии фиксировать рабочие насадки. Ремонту кулачки не подлежат, поэтому необходимость снятия патрона заключается в том, чтобы заменить изношенную деталь и тем самым реанимировать дрель.
Ключевой патрон на дрель со специальным ключом
Патрон в нечастых случаях извлекается из инструмента тогда, когда в нем заклинивает сверло или бита. Проворачивание патрона относительно вала инструмента является также негативным последствием, устранить которое можно, только если открутить патрон и поменять его на новый. Замене подлежат, как быстрозажимные патроны, в которых кулачки имеют меньший срок службы, так и ключевые, отличающиеся от первых максимальной силой затяжки рабочих насадок. Ударные дрели оснащаются только ключевыми барабанами, так как фиксация рабочего инструмента на них намного надежнее.
Быстрозажимной патрон на дрель
Что такое SDS
SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.
СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.
Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.
Схема ударного механизма перфоратора
Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.
Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.
Для защиты от загрязнений все перфораторные патроны снабжены резиновыми пыльниками
Как разобрать и заменить патрон у перфоратора
Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.
Патрон
Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:
- SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
- SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
- SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
- SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
- SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
- SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.
Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.
Замена патрона
Порядок действий:
- Снимите резиновый наконечник с торца.
- Подцепив отверткой, удалите первое стопорное кольцо.
- Потяните пластиковый кожух муфты вниз (как для смены бура).
- Демонтируйте второе стопорное кольцо тем же способом, что и первое.
- Снимите кожух муфты.

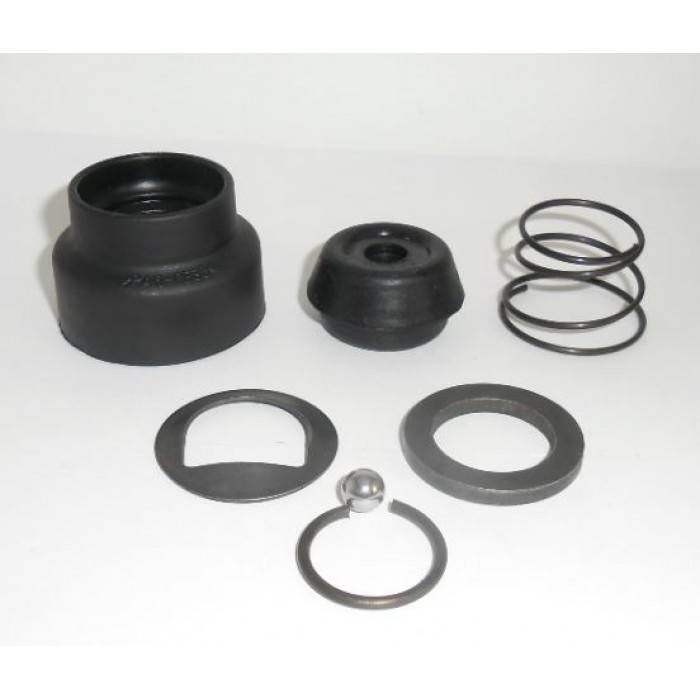

- Выньте пружину, стопорные пластины и шарики.
- Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.
Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.
Осторожно. Не кладите в керосин наконечник
Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.
Установка и сборка узла происходит в обратном порядке.
Бур не фиксируется
Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.
- Износ корпуса, стопорных пластин или шариков.
- Ослабевание или поломка пружины фиксатора.
- Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.
Важно. Во время сборки не смазывайте детали техническим вазелином
Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.
Ремонт или замена
Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:
- При износе шариков.
- И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.
Приспособления для бетона
Размеры сверла для перфоратора по бетону могут быть разные. Этот показатель зависит от того, какого диаметра отверстие нужно получить. Но все буры для камня, кирпича и подобных покрытий имеют твёрдый наконечник. Производится он из специального сплава, который придаёт ему более высокие характеристики. Сверление таких покрытий происходит посредством ударно-вращательного движения.
Если обычные насадки имеют хвостовик в форме цилиндра, то бур для перфоратора бывает и других форм. Для высверливания в бетонной поверхности маленькой выемки используют сверло в виде шнека с твердосплавным наконечником. Большие отверстия вырезают с помощью коронки с твердосплавными зубьями по краям. Инструменты с алмазным напылением также пользуются популярностью благодаря своей прочности.
Для гранитных поверхностей принято использовать насадки на основе победита. Такой инструмент имеет разную мягкость, соответственно применяется для различных поверхностей. Для керамической плитки отличным решением станет сверло копьевидной формы с вольфрамовым или победитовым наконечником. Для стекла рекомендуется применять коронку со специальным напылением по краям.
Ремонт патрона или как происходит его снятие и замена
Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:
- Bosch
- Макита
- Интерскол
- Metabo
- Калибр и другие
Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:
- Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
- Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее
Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:
- На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
- Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
- Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
- Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт
На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.
Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:
- Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
- Для начала на ствол устанавливается пружинка
- После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
- После этого в отверстие устанавливается шарик, предварительно смазав его
- Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
- После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
- За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
- В итоге надевается последняя деталь — это пыльник
На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.
Схема устройства ударного механизма, его неисправности и ремонт
Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.
Бочковые перфораторы
Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.
На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.
Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.
Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.
- Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
- Снимите стопорное кольцо, удерживающее подшипник.
- Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
- После извлечения 3-х шариков, можно вытянуть растровую втулку.
- Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.
В данном случае боёк целый. Но если он сломан, то замените его на новый
Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене
Перфораторы пистолетного типа
Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.
Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.
На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.
Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.
При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.
После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.
Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.
Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).
Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.
После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.
Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.
Патроны цангового типа
Далеко не все перфораторы относятся к современной системе SDS. Сегодня можно встретить инструментарий с фиксаторами цангового типа, среди которых следует отметить:
- Патроны ключевого типа. Подобная фиксирующая деталь позволяет произвести установку хвостовика с цилиндрической формой задней части. Специальные шлицевые ключи приводят в движение кулачки, что обеспечивает надежную фиксацию насадки. Среди недостатков следует отметить сложности и затраты времени на установку и съём рабочей части.
- Среди моделей цангового типа известны также быстрозажимные патроны. Принцип действия и конструкция подобной детали имеют схожесть с фиксаторами на шуруповёртах.
Особенности ремонта бочкового перфоратора
Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.
Замена щёток
Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.
Открутите заглушки
Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.
Извлеките щётки
Замена щёток у бочкового перфоратора
Ударный механизм и ремонт редуктора
Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.
Бочковой перфоратор с пьяным подшипником
Бочковой перфоратор с пьяным подшипником
Но у большинства перфораторов кривошипно-шатунный ударный механизм.
Бочковой перфоратор с кривошипно-шатунным ударным механизмом
Кривошипно-шатунный ударный механизм у бочкового перфоратора
Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.
После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.
Растровая втулка с бойком
- Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
- Сначала выйдет боёк, потом втулка.
Насадка для дерева
Для проделывания небольших отверстий в деревянных покрытиях можно использовать самое простое спиральное сверло, которое подходит и для металла. Но выемки, которые требуют более высокой точности, необходимо сверлить специальными насадками. Они предназначены для работы с поверхностями из дерева и производятся из легированной или углеродистой инструментальной стали. Такие буры также бывают нескольких типов:
- Винтовой. Он отличается острой кромкой и имеет одну спираль. Удобная форма обеспечивает максимальное удаление лишней стружки во время работы перфоратора. Оно отлично подойдёт, если необходимо создать отверстие с гладкими краями и на большой глубине.
- Спиральный. Подходит для производства средних и мелких отверстий. В некоторых случаях его можно заменить аналогом для металла, но результат в таком случае будет плохого качества.
- Перьевой. Его применяют для создания углублений диаметром от 1 до 2,5 сантиметров.
- Чтобы просверлить отверстие глухого вида с чёткими размерами, наилучшим вариантом станет сверло Форснера. Характерной его чертой является подрезатель с заточенным краем и остриё для центрирования. Прекрасно подходит для работы с мягкими породами деревьев.
- Кольцевое сверло, которое выполнено в виде коронки с зазубринами по краям. Оно используется, когда диаметр необходимого отверстия доходит до 10 сантиметров. В комплекте предлагается сразу несколько насадок.
Виды перфораторов
Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.
Количество режимов может быть от одного до трёх:
сверление. Перфоратор работает в режиме дрели;
сверление с ударом. Можно делать отверстия в кирпиче и бетоне;
отбойный молоток, то есть удар без сверления.
Типы приводов перфоратора:
электрический. Подключение к сети или работа от аккумулятора;
Перфоратор с аккумулятором
пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;
Пневматический перфоратор
бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.
Бензиновый перфоратор-молот
Классификация по массе:
лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;
средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;
- тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.
Типы патронов, используемых в перфораторах:
SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;
SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.
Классификация по расположению двигателя:
простой или с горизонтальным расположением двигателя. Такие перфораторы имеют меньший вес и размеры;
Простой перфоратор
бочковой или с вертикальным расположением двигателя. Более мощные перфораторы.
Бочковой перфоратор
-
Чем освободить двухмуфтовый патрон
Двухмуфтовый патрон используется для более надежного крепления бура
Есть модели перфораторов, в которых устанавливается двухмуфтовый патрон. Его характерной особенностью является то, что в нем отсутствует зубчатка, отвечающая за улучшение упора установленного бура. Кольца в них абсолютно гладкие и поэтому снимать данную деталь не очень удобно. Однако несмотря на это, многим удается извлекать ее самостоятельно без посторонней помощи. Делается это следующим образом:
Воспользоваться держателем и осторожно обхватить им ближнюю муфту.
Разместить дрель в тисках и надежно зажать ее.
Ударить молотком по рукояти. При этом бить нужно таким образом, чтобы удар приходился в сторону раскручивания муфты.. После выполнения этих действий патрон должен освободиться вместе со сверлом
После выполнения этих действий патрон должен освободиться вместе со сверлом.
Чтобы улучшить скольжение, можно подлить масло. Его следует добавлять под муфту. После этого патрон будет лучше извлекаться.
