Как разобрать перфоратор sturm rh2510 m

Ремонт ударного механизма

Конструкция ударных механизмов отличается от вида перфоратора. Поэтому и устранение причины неисправности имеет свои небольшие различия.

У бочкового агрегата ударный блок функционирует на основе кривошипно-шатунного механизма. Основной неисправностью такого устройства считается износ подшипников и вращающихся деталей. Ремонт их заключается в установке новых деталей, при этом нужно учитывать строгое соответствие марки элемента для данной модели.

У агрегата с горизонтальным расположением двигателя, я поршень ударного механизма приводится в движение при помощи качающегося (пьяного) подшипника. Чаще всего повреждение этого узла происходит из-за износа такого подшипника

Особое внимание при замене его нужно уделить очистке редуктора от возможных мелких осколков повреждённого элемента и последующей смазке устанавливаемых деталей

А также причиной того, что агрегат не бьёт, может стать сломанный ударный боёк, который также подлежит замене новым элементом.

Признаки неисправностей оборудования

Любые нарушения в работе инструмента имеют свои причины, которые следует обнаружить. Человек, который приобрёл инструмент, к примеру, фирмы Bosch или Спарки, ждёт от него соответствующего высокого результата работы, как от каждого иностранного, качественного товара. Чтобы исключить риск возникновения серьёзных поломок, нужно знать принцип действия устройства. По некоторым характерным признакам можно выявить причину поломки и не допустить возникновения большей проблемы.

Признаки:

  • Запах гари из устройства.
  • Во время работы возникают паузы или происходят небольшие замыкания.
  • Аппарат не включается с первого раза или работает с перебоями.
  • Появление посторонних шумов при работе с устройством. При этом раньше такие шумы не были замечены.

Любые из вышеперечисленных признаков не следует игнорировать. Приступите к выяснению причины сбоя агрегата. Для бесперебойной работы в течение длительного срока следует внимательно следить и ухаживать за инструментом. Для починки аппарата следует изучить составляющие перфоратора и научиться разбирать и собирать его.

Схема Подключения Электродрели

Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.

Если же «ярких» признаков нет, можете воспользоваться омметром.

По пластинам в процессе функционирования установки передвигаются щетки.

Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Плавный пуск, регулировка и защита колектор. двигателя

Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки. Остальные втыкаются в самозажимные контакты. В дрелях-перфораторах оснащена возвратной пружиной Патрон дрели. И тут вам бац! Кнопка дрели оснащенная реверсом. Ремонт электрической дрели своими руками Схема подключения кнопки дрели — чиним инструмент сами! Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? Ремонт кнопки дрели — достаточно сложный процесс, он требует наличия определенных навыков. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Как проверить кнопку дрели

Как подбирать запчасти для замены

Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели.

Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят. При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп.

А что внутри

Возможные неисправности

Далее перечисляются основные признаки, указывающие на сбои в работе узлов перфоратора и способы их устранения своими руками.

Не долбит — причины

Если перфоратор переключили на ударный режим, но он не бьет, но мастер видит, что насадка в патроне вращается, значит либо сломался узел плавающего подшипника, либо раскололся ударник, либо неисправен поршневой узел.

Скорее всего, одну из деталей придется заменить.

Видео, которое поможет при ситуации когда перестал долбить инструмент:

Не крутится и не сверлит

Нарушение вращения ведущего вала происходит или из-за поломки в редукторе, или если что-то сбилось в самом двигателе. Это можно определить на слух.

Когда мотор работает и слышно его гудение, значит именно редуктор не передает вращение на патрон. Если же запустив инструмент, мотор не гудит – нарушено электропитание. Возможно, где-то оборвана цепь или перемкнуло витки на катушках.

Что делать, если не крутит под нагрузкой:

Бур не держится в патроне и вылетает

В этом случае, неисправность следует искать в механизме цангового зажима патрона – его разбирают и проверяют на месте ли шарики-подшипники, не разомкнулось или не ослабло ли стопорное кольцо или пружина-фиксатор.

Искрят щетки

Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.

Инструмент сильно греется

Такое происходит при интенсивной эксплуатации инструмента. Рекомендуется делать перерывы в работе и обесточивать перфоратор, после чего давать двигателю поработать на холостом ходу.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как устроен перфоратор

Перфоратор можно отнести к разряду инструментов, имеющих устройство повышенной сложности. Однако последовательное рассмотрение деталей и принципа действия поможет основательному пониманию нюансов работы механизма и поиску неисправностей.

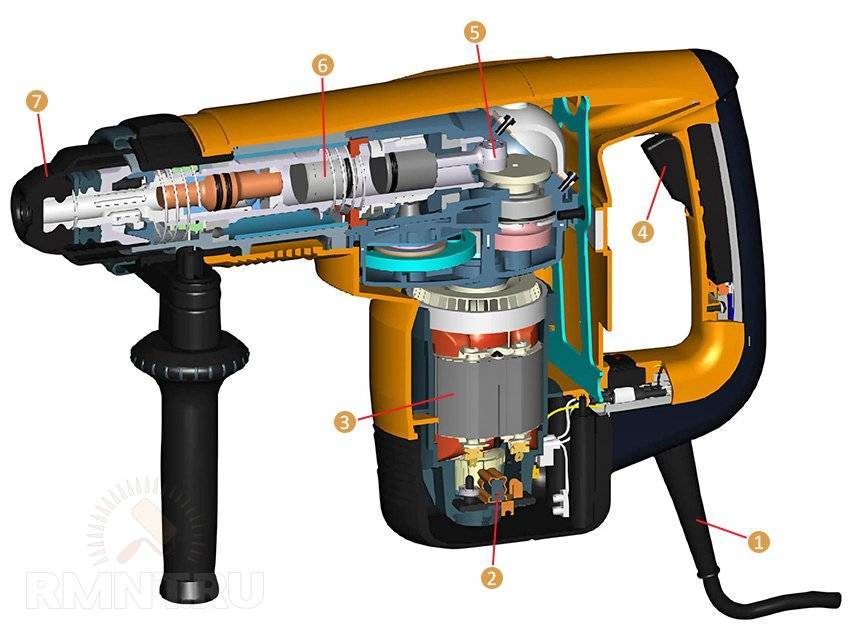

Устройство бочкового перфоратора: 1 — сетевой шнур; 2 — угольные щётки; 3 — электродвигатель; 4 — выключатель; 5 — эксцентриковый механизм; 6 — ударный механизм; 7 — быстросменный патрон

У бочкового перфоратора двигатель и ведущая шестерня расположены вертикально. Ключевым отличием от инструмента пистолетного типа здесь служит наличие промежуточного редуктора.

В перфораторах горизонтального (пистолетного) типа раздаточного редуктора нет как такового, вращение сразу передаётся на промежуточный вал, расположенный ниже оси основного шпинделя. Этот вал посажен на двух подшипниках, между ними находится «пьяный подшипник», который при вращении колеблется и приводит в движение поршень ударника. На выступающем переднем конце вала имеется шестерня, за счёт которой передаётся вращение на ствол.

Устройство перфоратора пистолетного типа: 1 — выключатель; 2 — электродвигатель; 3 — щётки; 4 — «пьяный подшипник»; 5 — «летающий» поршень; 6 — боёк; 7 — быстросъёмный патрон SDS

В любом перфораторе имеются переключатели режимов. В бочковом они просто приподнимают шестерни раздаточного редуктора, выводя их из зацепления. В пистолетном перфораторе может применяться одна из двух схем управления. В простейшем случае один переключатель смещает промежуточный вал, который, будучи выдвинутым максимально вперёд, имеет зацепление с шестернёй патрона, но при этом расцеплена муфта передачи вращения на качающийся подшипник. В среднем положении в трансмиссию включены оба механизма, а в максимально утопленном работает только ударник. Устаревшая кинематическая схема имеет два переключателя, один из которых выводит муфту качающегося подшипника из зацепления, а другой сдвигает промежуточный вал.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32

С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники

Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизмаРазборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.БоекЦилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Порядок разборки и сборки

Освободив и вычистив в мастерской место под ремонтные работы с электрооборудованием, и подготовив необходимый набор инструментов, перфоратор начинают последовательно разбирать для определения неисправности, внимательно осматривая каждый узел и деталь. Разбор инструмента проходит по следующей схеме.

Снятие патрона

Убедившись, что перфоратор обесточен, из головки патрона извлекают установленную насадку, после чего отделяют и разбирают патрон. Для этого:

  1. Плоской отверткой открепляют резиновую насадку-пыльник.
  2. С помощью плоскогубцев размыкают и снимают стопорное кольцо.
  3. Аккуратно отделяют пластиковую анти-инвазивную трубку-кожух, следя за тем, чтобы не выпали подшипниковые шарики, шайба и пружина.
  4. Детали выкладывают и вычищают от смазки, после чего осматривают на предмет повреждений.

Как снять переключатель режимов

Для диагностики внутренних узлов необходимо снять корпус перфоратора и очистить поверхность узлов от пыли. Начинают разбор с отделения регулятора режимов работы.

Его переводят до упора — как правило, это крайне правое положение (ниже значка отбойного режима), после чего, поддев плоской отверткой, вынимают регулятор из его гнезда.

Почему ломаются перфораторы?

Конструкция перфоратора, как и любого другого инструмента, включает в себя механическую и электрическую части. К наиболее частым проблемам по электрике, подлежащим самостоятельному устранению, относятся следующие:

  • поломка кнопки «пуск»;
  • изнашивание графитовых щеток.

Чтобы устранить неисправности двигателя, такие как поломки якоря, обрыв обмотки и т.д., необходимы специальные знания и навыки, которые есть далеко не у всех.

Если неисправность возникла из-за поломанной кнопки или изношенных щеток, то устранить ее не составит труда. Иногда эти детали даже идут в комплекте с инструментом. Если нет, найти их возможно как на рынке, так и в специализированных магазинах

Очень важно запомнить, как были расположены контакты в заводской сборке. Чтобы подстраховаться лучше, перед тем как разобрать перфоратор «Интерскол» окончательно, а вернее, извлечь из него детали, сфотографировать, как все было изначально

Предвестниками поломок инструмента могут быть посторонние звуки, большое количество искр внутри корпуса, запах горелой пластмассы. При их появлении необходимо сразу же проверить перфоратор на наличие изношенных деталей, потому что если продолжать эксплуатировать его дальше, может сломаться двигатель, а его ремонт будет гораздо более сложным и дорогостоящим.

Если поломок нет и все исправно, владелец инструмента все равно должен знать, как разобрать перфоратор «Энергомаш». Дело в том, что сбои в работе могут создавать пыль, грязь, твердые частицы, забившие корпус изнутри и мешающие перемещению подвижных частей. Весь этот мусор следует сначала вычистить сухой щеткой, а потом протереть внутренность тряпкой, смоченной уайт-спиритом, для удаления остатков.

Как разобрать перфоратор, видео:

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

  1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
  2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
  3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения

Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

  • патрона;
  • ударного механизма;
  • редуктора;
  • двигателя;
  • сетевой кнопки;
  • соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

  • При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
  • Недопустима работа электроперфоратора в холостом режиме.
  • Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
  • При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
  • Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

  • Якорь;
  • Щетки;
  • Шестеренки;
  • Стартеры;
  • Подшипники;
  • Кабели для подключения к сети;
  • Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые

Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских.  А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки  с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.
