Как сделать лобзиковый станок своими руками из электролобзика с чертежами?

Как сделать лобзиковый станок своими руками?

На изготовлении простейших станков останавливаться не будем: такого рода руководства с поддержкой на видео вы без труда найдет в сети. Поговорим о самодельных станках из электролобзика.

Сборка станка своими руками.

Вот какая последовательность работ по их изготовлению:

Делаем станину из фанерного листа или пластика.
Главное, чтобы толщина была не меньше 12-ти мм. Функция станины – фундамент, рабочая поверхность и место для фиксации механизмов и электрического двигателя.

Размещаем с противоположной стороны специальную качалку с эксцентриком.
Соединяем их с помощью металлической планки с подшипниками. Все крепления в конструкции винтовые.

Производим монтаж промежуточного вала.
Для этого нужно подготовить два подшипника, насадить шкив на вал максимально плотно, затем тщательно закрепить винтами. Аналогичные действия производится с эксцентриком.

У качалки амплитуда движений должна меняться.
Для этого нужно менять место крепления винта, для чего просверливаем на фланце эксцентрика ровно четыре отверстия с резьбой. Отверстия должны быть расположены на разных расстояниях от оси. Со сменой места крепления винта будет меняться размах амплитуды качалки.

Делаем качалку: это не что иное как деревянные коромысла, в чьи задние концы вставляются винты, которые вы соорудили в предыдущем пункте, это винты натяжения.
Сами коромысла прикреплены к стойке шарнирами. На передние концы коромысел фиксируем пилку

Предыдущие и данный этапы нужно выполнять с особым вниманием и тщательностью. Дело в том, что крепление пилки – принципиально важная вещь

Коромысла с пластинками подвергаются постоянным нагрузкам при движении из-за их жесткой стяжки винтами.

Для качалки нужно стойка.
Будет лучше, если она будет сделана из целого куска материала. Паз для первого коромысла проделываем на верхней части стойки. С нижнего конца располагаем специальный прямоугольный проем для второго коромысла.

Ваш станок готов. Желаем классных идей и их качественного воплощения.

Как использовать швейную машинку?

Трудно поверить, но ее тоже можно переделать под лобзик. Как эту идею вополотить в жизнь?

Убираем часть, обеспечивающую плетение нитей (нижняя часть машинки).
Демонтируем шплинт и вал привода.
Убираем верхнюю часть, защищающую механизм от механических повреждений.
Часть для иглы расширяем для пилки.
Модернизируем пилку. Пилка не должна быть длиннее иглы.

Он позволяет создавать даже самые сложные узоры и повороты. Однако, у этой конструкции есть свои минусы:

Нога может устать от работы с педалькой;
Возможно появление вибраций, которые усложняют работу.

Если нет возможности приобрести дорогостоящую конструкцию, можно обойтись малыми потерями. Электролобзик — станок, выполненный самостоятельно может стать отличным решением. Главное, при работах точно следовать инструкции и добросовестно скреплять все элементы.

Продумайте основу-столик, чтобы он стал надежной опорой для механизма

Важно чтобы столик не качался и не вибрировал при работающем механизме

Чем больше статике у всех элементов получится в итоге, нет легче будет работать, избегая лишних движений и ошибок. А ошибки в таком деле чаще всего не допустимы.

Самодельный лобзиковый станок своими руками не такая уж сложная история, как это могло показаться сначала. Изучив статью, разобравшись с основными элементами и способом создания своего собственного инструмента, можно приступать к работе.

Стоит отметить, что очень часто такой самодельный станок намного удобнее покупного. Это экономия денег, но самое главное, такой столик персонализирован. Он идеально подойдет к вашему рабочему месту, вашему росту и весу.

Такая конструкция будет полностью отвечать поставленным задачам, потому что максимально удобный механизм может создать только тот человек, который в будущем будет им пользоваться. К тому же, при незначительных поломках будет понятно как чинить и что можно исправить.

В покупном образце придется смотреть инструкцию и изучать форумы, в поисках определенной модели и ее характеристик. Творите с удовольствием, и пусть новый лобзик придаст уверенности в силах и желание начинать новый ремонт!

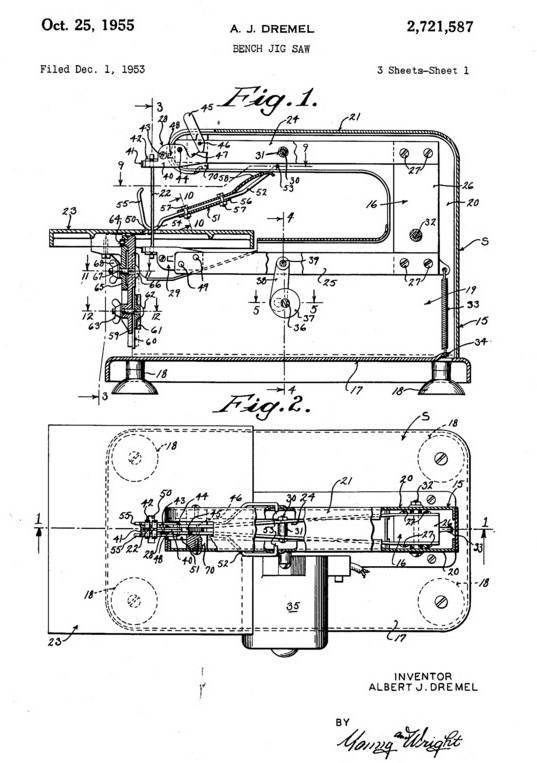

Конструктивные особенности

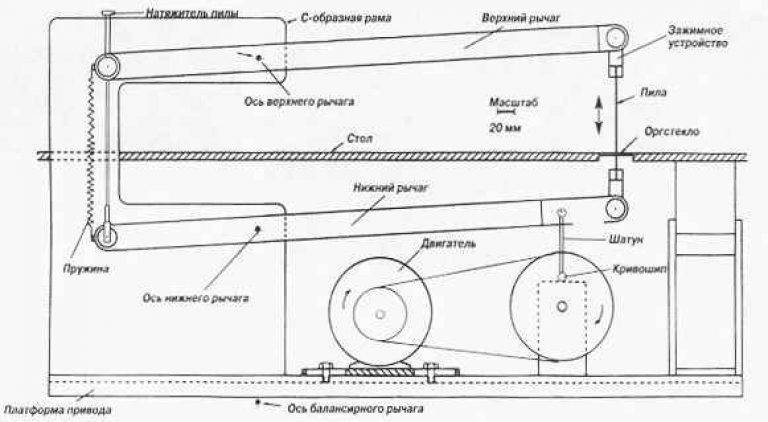

Схемы устройства всех лобзиковых станков обычно одинаковые. Рассмотрев внимательно чертежи, где изображен данный инструмент, можно увидеть следующие его конструктивные узлы:

станина, которую также часто называют корпусом. Она предназначена для размещения всех конструктивных элементов агрегата;
приводной механизм;
кривошипно-шатунный механизм. Он необходим для преобразования вращательной энергии вала двигателя в движения пилки, используемой во время работы;
сдвоенное коромысло. Оснащено крепежными деталями для пилки и натяжным устройством;
рабочий стол. В некоторых современных моделях он имеет механизм поворота, который осуществляет передвижение на заданный угол.

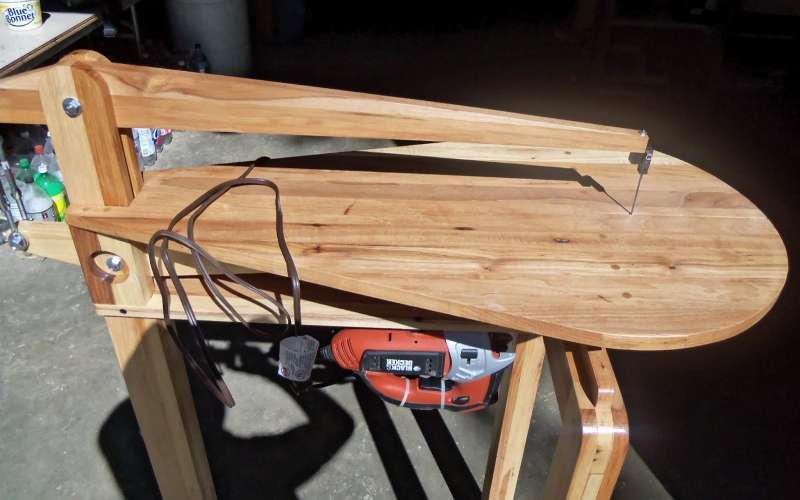

Самодельный лобзиковый станок из фанеры.

Шаг 7: Делаем направляющую для пилки

Направляющая не даст полотну гулять в стороны во время резания, особенно на высоких оборотах.

Направляющую я сделал из маленькой полоски ПВХ-пластика. На одном конце полоски лобзиком делаем небольшую прорезь под углом к середине полоски. Закрепляем полоску позади пилки, привинтив к деревянной Г-образной детали, закрепленной на крышке вашего станка. Направляющую можно смазать маслом для лучшего движения.

Направляющая никогда не должна быть выше лезвия в самой нижней точке траектории движения полотна.
Направляющая ограничивает размеры материала, который вы собираетесь резать, из-за своей высоты и точки крепления на поверхности. Поэтому лучше закрепить направляющую так высоко, как это только возможно (учитывая предыдущее замечание), и максимально отдалить от полотна, с уклоном в сторону, как только можно.

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

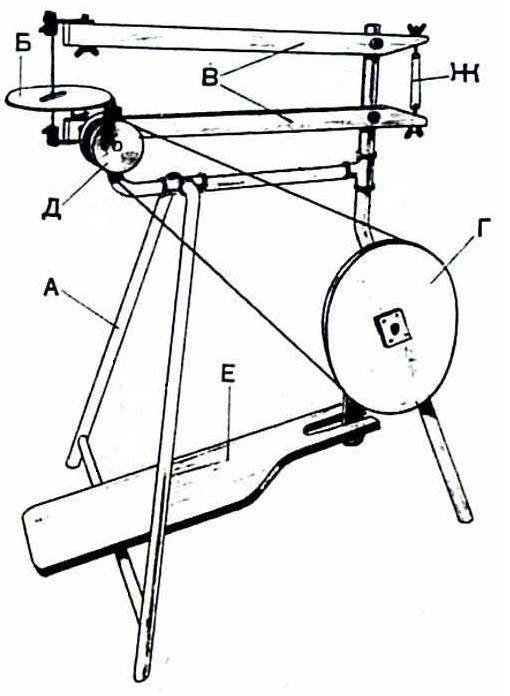

От механического лобзика до электрического один шаг

Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.

Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.

Ленточный лобзиковый станок

Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.

Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.

Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.

На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.

Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.

Для создания опоры под маховик стойки необходимо связать между собой.

Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для соединения с рычагами используют металлические.

Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.

Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.

Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.

Поэтапное изготовление станка

Мастер-класс создания лобзикового станка состоит из нескольких этапов, на каждом из которых остановимся в деталях.

Прежде всего, нужно подготовить всё необходимое для работы.

Материалы:

фанера 10-14 мм;
пружина;
2 подшипника.

Инструменты:

циркулярка;
шлифовальный станок;
дрель с набором сверл;
электролобзик с пилками;
пылесос.

Подготовка

Данный этап состоит из таких шагов:

Изготавливаем шаблоны. Для этих целей понадобятся лишь карандаш, линейка и бумага.
Вырезаем шаблон при помощи ножа.
Наклеиваем шаблон к заготовке.

При наклеивании шаблона слишком обильное смазывание клеем не требуется, поскольку удаление бумаги будет затруднительным.

Изготовление заготовок

Заготовки стационарного лобзикового станка изготавливают следующим образом:

Выпиливаем заготовки при помощи циркулярки либо другого подходящего инструмента.
На шлифовальном станке обрабатываем детали для удаления сколов, заусенцев.
Сверлим технологическое отверстие.
Для проточки пазов используем напильник.
Чтобы сделать отверстия для подшипников, используем перьевое сверло соответствующего диаметра.
Прорези под установку лобзика и быстросъемную крышку делаем фрезером.

Сборка

Процесс сборки станка таков:

Детали фиксируем на клей, задействовав для временного скрепления струбцины.
Для дальнейшей фиксации используем саморезы, которые заворачиваем шуруповертом.
Когда детали собраны, выполняем шлифовку для удаления неровностей.
Покрываем детали лаком. Лучше всего воспользоваться нитролаком.
Основную часть настольного станка собираем на шурупы.
Закрепляем основание устройства.
Фиксируем верхнюю часть.
Молотком загоняем подшипники в подготовленные отверстия.
Монтируем кронштейн. Для крепления можно использовать шпильку или болт в соответствии с внутренним диаметром подшипника. При затяжке гайки не нужно прилагать чрезмерных усилий, поскольку должен оставаться небольшой свободный ход.
Устанавливаем пружину согласно приведенному ниже фото.
Для фиксации пилки изготавливаем зажим, который представляет собой пластину с двумя отверстиями. Пластину устанавливаем на кронштейн и крепим гайкой.
Во время сборки станка верхняя часть должна иметь вид, как на фото.
Для удобства управления электролобзиком на корпусе изготавливаемого устройства делаем технологические отверстия. Также отверстия потребуются под розетку и выключатель.
После того, как нужные прорези сделаны, получаем доступ к органам управления электролобзиком.
Изготавливаем зажимы для пилки. Для этого в шляпке болта делаем прорезь, но не до конца. В ходе работы станка в прорезь будет помещаться пилка.
Монтируем и собираем верхнюю часть в месте крепления пилки.
По конструктивному исполнению нижний узел практически повторяет конструкцию сверху. Разница заключается лишь в том, что вместо пластины применяется старая пилка, у которой болгаркой срезается почти полностью пильная часть. В оставшейся части делаем отверстие с болтом и прорезью по аналогии с верхним узлом.
Устанавливаем электролобзик. Для фиксации задействуем винты со шляпками под потай.
Фиксируем пилку в верхней и нижней части станка.
Чтобы отрегулировать перпендикулярность пилки, понадобится угольник либо брусок с углом в 90°. Суть регулировки сводится к смещению пластины в верхней части влево или вправо.
Регулировка пилки вперед/назад производится посредством перемещения узла крепления пилки.
Из прочного пластика изготавливаем пластину, которая устанавливается снизу пилки. В пластине прорезаем отверстие, а в самом станке фрезером делаем посадочное место под пластину, чтобы она была заподлицо с поверхностью столешницы.

Тип хвостовика

Форма вставляемой в лобзик части пилки – хвостовика – определяет способ зажима ее в инструменте.

Повсеместно распространены пилки с хвостовой частью, напоминающей букву Т. Они пригодны для большинства современных моделей лобзиков по дереву, таких как инструменты, разработанные фирмой BOSCH, законодателем мод в этой области. На жаргоне они называются «европейским типом».

В американских моделях (DeWalt, Black&Decker) используются пилки, у которых хвостовая часть заканчивается полукруглым вырезом, напоминающим букву U. Такие хвостовики подходят под все зажимы с колодкой или винтом. На жаргоне – «американский тип».

До сих пор встречаются специальные хвостовики фирмы Makita и Т-образные «бошевские», но с двумя упорами. Подходят они только к старым моделям лобзиков этих фирм и, скорее, являются раритетами.

Производители

На рынке электроинструментов представлены различные виды лобзиковых станков: от устройств, предназначенных для занятий творчеством в домашних условиях, до высокопроизводительных моделей, рассчитанных на профессиональное использование. Помимо станков, в которых используются обычные пилки, в продаже можно встретить ленточные электролобзики.

В список популярных брендов входят Bosch, Нegner, Einhell, Proxxon, Makita, DeWALT, JET, Xendoll, Excalibur, Kroton, Кorvet, Zubr.

Лидером по качеству и надежности является продукция известных немецких марок Bosch, Einhell и Нegner. Кроме того, линейки лобзиковых станков включают широкий спектр моделей различной мощности и комплектации, что дает возможность выбрать качественный электрический лобзик для дома, оптимальный по функционалу.

Бюджетные модели, в том числе китайского производства, также неплохо себя зарекомендовали. Модели марки Кorvet, Zubr и другие подходят для домашнего использования без повышенных нагрузок.

Перед покупкой лобзикового станка, независимо от его марки, обязательно следует провести испытания, чтобы оценить плавность хода рабочего органа и уровень шума, убедиться в отсутствии посторонних звуков и вибраций. Рекомендуется сравнить несколько моделей разных марок и приобрести вариант с лучшими показателями.

Как сделать настольный лобзиковый станок по металлу своими руками

Видео о станке из лобзика своими руками показывают, что инструмент для обработки металла изготавливается в целом по стандартным алгоритмам. Необходимо взять только достаточно мощный ручной агрегат с соответствующими пилками, предназначенными для разрезания твердых материалов:

Чтобы обрабатывать при помощи станка металл, нужно изготовить из стали не только Г-образный рычаг, но и сам столик. Конструкция получится более тяжелой, устойчивой и безопасной в применении.
На конце Г-образного рычага закрепляют блок подшипников и рейку прижимной лапки. В основании конструкции проделывают отверстия для последующего монтажа подошвы ручного электролобзика.
По центру стального столика вырезают отверстие для пилки, после чего устанавливают ручной электролобзик в нижней части и закрепляют болтами. Рядом с ним помещают регулятор оборотов, спрятанный в защитный металлический кожух.
К столику приваривают три металлических ножки из отрезков профиля. Чтобы конструкция держалась на рабочей поверхности более устойчиво, под опоры подкладывают стальные кругляши. К их нижней части можно приклеить резину, предотвращающую проскальзывание по столу.

При грамотном выборе ручного электролобзика готовый станок сможет с одинаковой легкостью справляться с резом металла и дерева.

Шаг 3: Закрепляем лобзик на крышке

Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Как сделать станок из ручного лобзика?

Рассмотрим порядок действий при изготовлении лобзикового станка. Конструкция представляет собой рабочий стол с закрепленным снизу лобзиком. Коромысло состоит из жестко укрепленной стойки с подвижным подпружиненным рычагом. Этот вариант считается доступным и надежным, лишенным лишних узлов и деталей.

Для простоты и наглядности рекомендуется набросать рабочие чертежи, которые позволят уточнить некоторые особенности конструкции и ответить на возникающие вопросы относительно размеров, точек соединения и других деталей сборочного процесса.

Создание станка можно условно разделить на три этапа, которые следует рассмотреть по отдельности:

Подготовительный этап

Перед началом непосредственного изготовления станка необходимо произвести некоторую подготовку. Прежде всего, следует изготовить специальный переходник для установки пилки. В большинстве лобзиков посадочный конец пилки вставляется в гнездо и зажимается винтом.

Режущий орган станка — более тонкая и длинная пилка с отверстиями на концах, которые одевают на специальные штырьки (или сквозь которые проходят крепежные винты). Поэтому надо изготовить переходник, нижняя часть которого копирует хвостовик стандартной пилки для данного лобзика, а верхняя снабжена отверстием для винта с гайкой, которыми переходник соединяют со станочной пилой.

Здесь порядок действий ничем не лимитирован — некоторые вытачивают деталь нужной формы из металлической пластинки, другие берут обломок готовой пилки с хвостовиком и приваривают к нему стальную шайбу с последующей обработкой для аккуратности.

Кроме этого, надо подготовить необходимые инструменты и материалы, в числе которых присутствуют:

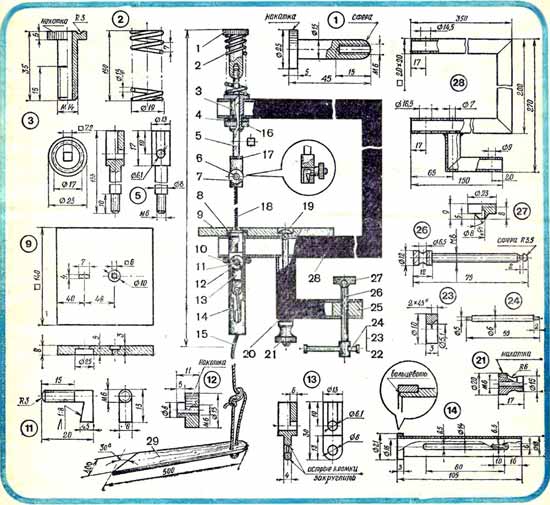

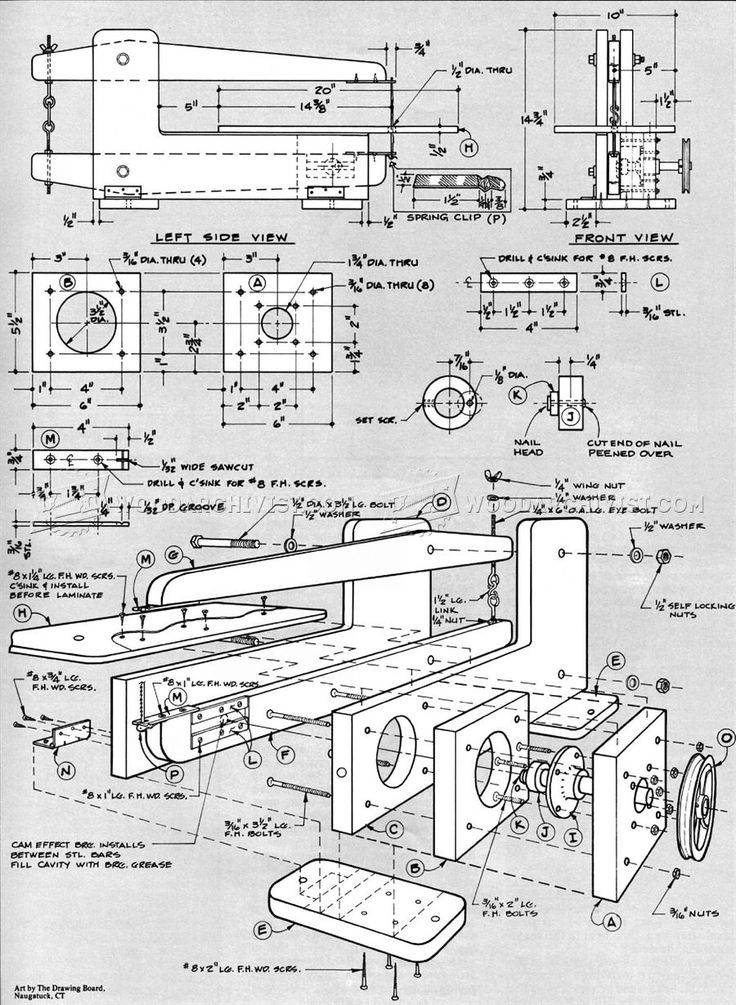

Рисунок 3 – Чертеж лобзикового станка

болгарка;
электродрель с набором сверл;
шуруповерт;
сварочный инвертор с электродами;
куски ДСП или многослойной фанеры для рабочего стола и станины;
соединительные уголки;
крепежные элементы (саморезы или болты с гайками).

Приведенный список не исчерпывающий, могут понадобиться дополнительные инструменты или материалы.

Создание заготовок

Первым действием станет изготовление рабочего стола. Отпиливается кусок фанеры или ДСП запланированного размера. Здесь особых ограничений нет, но придется учесть величину помещения, в котором станок будет размещаться. Слишком маленький стол будет неудобен для работы с большим деталями, а излишняя площадь стола займет много места в комнате (или мастерской).

Как правило, выбирая величину стола, ориентируются на размер деталей, которые будут обрабатываться на станке. На столе делают отверстия для крепления лобзика и под пилку. Для этого от инструмента отвинчивают подошву, прикладывают ее к столу и отмечают центры отверстий под соединительные болты.

Рисунок 5 – Коромысло лобзикового станка

Вторым действием станет изготовление коромысла. Для него понадобится два элемента:

стойка;
подвижный рычаг.

Для стойки берут профильную трубу прямоугольного сечения и приваривают в нижней части опорную площадку.

Ее размер должен обеспечить неподвижность, устойчивость и надежность стойки во время работы под нагрузкой.

Высота должна соответствовать длине пилки в максимально поднятом состоянии плюс небольшой запас на размер узла крепления.

Оптимальный вариант — в среднем положении пилки подвижный рычаг находится в горизонтальном положении.

Подвижный элемент представляет собой балку, установленную на стойке при помощи шарнирного соединения. Длина передней части обеспечивает расположение узла крепления пилки точно над соответствующим элементом лобзика. Задняя часть рычага соединяется с пружиной, обеспечивающей натяжку.

Затем надо изготовить узел натяжения. Он представляет собой обычную пружину, которую натягивают с помощью регулировочного винта. Его крепят к одному концу пружины, продевают в специальную петлю на станине и натягивают при помощи гайки с шайбой.

Сборка

Процесс сборки не представляет сложности. Необходимо выполнить следующие действия:

Соединить рабочий стол и станину.
Установить лобзик.
Закрепить болтами стойку.
Установить рычаг.
Присоединить натяжную пружину и закрепить с обеих сторон.

Если расчеты были выполнены правильно, пилка будет перемещаться точно по вертикали без рысканий в стороны. Рекомендуется перед запуском лобзика проверить ее ход и убедиться, что никаких непредвиденных ситуаций не ожидается.

В чем разница?

У каждого вида есть свои нюансы и преимущества перед своими соседями. Так варианты с нижним суппортом самые популярные в обиходе. Их подавляющее большинство. У нижней станины есть сразу несколько функций – это и контроллер, и двигатель, и главная передача, и кнопка включения и выключения прибора.

В моделях с двумя (верхним и нижним) есть свое существенное преимущество. У верхней части есть рейка, которая является дополнительной в конструкции. Он хорошо справляется с распилом малых деталей и точечной работой

Важно помнить, что у этого вида толщина материала при работах не может быть больше восьми сантиметров

Вариации на подвеске не фиксируют станину стабильно. Но их же плюсом является подвижность. В этом случае обрабатываемый материал закреплен и не движем, а сам лобзик перемещается при помощи крепления за мастером. Такая вариация делает возможным создание очень сложных и тонких узоров.

Шкала и упоры необходимы мастерам столярного искусства, которые работают исключительно по чертежам. Разметка уберегает от неточностей.

Обратите внимание!

Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры
Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Электролобзик из швейной машинки своими руками

Из подручных средств, найденных у себя в гараже или приобретенных на металлоприемке, можно изготовить много полезных вещей и приспособлений для мастерской.

Например, в дело может пойти бабушкина швейная машинка, доставшаяся в наследство. Это отличный вариант для каких-нибудь самоделок.

Ну а поскольку речь в данной статье идет про станки, то и будем делать электролобзик, а точнее — настольный лобзиковый станок.

От самой швейной машинки потребуется только металлический корпус и заводской кривошипно-шатунный узел.

Остальные запчасти нам не понадобятся, но их можно приберечь для изготовления каких-либо других самодельных приспособлений.

Основные материалы, которые потребуются для изготовления лобзикового станка из швейной машинки:

металлическая полоса;
профильная труба (или уголок);
листовой металл;
подшипники;
стальной круглый пруток;
электродвигатель;
крепеж — болты с гайками.

Шаг первый: изготовление станины.

Чтобы сделать раму, можно использовать разные подручные материалы — в принципе, для этого подойдет любой металлолом, который имеется в наличии.

В данном случае для изготовления станины лобзика из швейной машинки мастер использует отрезки прямоугольной профильной трубы и металлической полосы. Собираем станину. Фиксируем все элементы с помощью сварки.

Далее к станине нужно прикрепить электродвигатель и корпус швейной машинки. Соединяем их между собой с помощью ремня.

Шаг второй: изготовление держателя для пилки лобзика.

На следующем этапе займемся изготовлением еще одной важной детали — держателя для пилки. Сделать его очень просто

Потребуется стальной кругляк и болты. Отрезаем заготовку нужной длины. С одной из сторон сверлим в ней отверстие, с другой — вырезаем паз.

В том месте, где находится паз, необходимо просверлить по бокам отверстия и нарезать в них резьбу. Вкручиваем пару болтов, которые будут фиксировать хвостовую часть пилки.

После этого по центру кругляка надо просверлить еще одно отверстие, и также нарезаем в нем резьбу. В него вкручиваем болт, который будет фиксировать сам держатель на штоке швейной машины, который ходит вверх вниз.

Шаг третий: изготовление рабочего стола.

В идеале использовать листовой металл. Но поскольку материал этот не самый ходовой в домашнем хозяйстве, и у многих мастеров попросту может не быть его в наличии, то можно использовать что-нибудь другое — например, ЛДСП.

В данном случае мы остановимся на листовом металле. Вырезаем заготовку нужного размера.

Делаем разметку, и сверлим рядом друг с другом два отверстия. Обрабатываем напильником по металлу, чтобы получился паз для пилки. Крепим рабочий стол к верхней части рамы лобзикового станка.

Шаг четвертый: изготовление блока подшипников для пилки

Cоветуем: Настенный органайзер для наждачки из ПВХ-труб и мебельного щита

Чтобы пилка электролобзика не гуляла в разные стороны в процессе распиловки заготовок, необходимо изготовить блок подшипников.

Отрезаем кусок металлической полосы. Привариваем к ней «уши» с отверстиями, устанавливаем болт с подшипником, и обвариваем. Потом привариваем еще два болта. Надеваем на них подшипники, и фиксируем гайками.

Блок подшипников состоит из одного упорного подшипника и двух прижимных (они находятся по бокам пилки).

Блок подшипников необходимо будет закрепить на конце Г-образной стойки, сваренной из двух отрезков профтрубы. А саму стойку привариваем к рабочему столу.

Шаг пятый: установка лобзикового станка

На последнем этапе останется только покрасить собранную конструкцию, и установить ее на верстаке или другом подходящем месте. Для крепления рамы мастер использует болты с гайками.

Подробно о том, как изготовить самодельный лобзиковый станок из швейной машинки, вы можете посмотреть на видео ниже.

Учитывая, что автор использовал детали, которые были у него под рукой, то конструкция получилась бюджетной — отличный эконом-вариант для домашней мастерской или гаража.

Дополнительный функционал

Наличие добавочного функционала, расширяет возможности любого устройства и лобзиковый станок не является исключением из данного правила. Специальные регуляторы и приспособления, делают устройство более универсальным, повышая его стоимость, но вместе с этим и эффективность труда. Для удобства выполнения тех или иных операций, стационарные лобзики по дереву оснащают педалью, подсветкой, пылесборником, механизмом наклона рабочего стола и даже гравером. Давайте же более подробно рассмотрим все прелести современных лобзиковых установок.

Регулировка оборотов

Одна из самых распространенных дополнительных функций, наиболее часто встречающаяся в настольных электролобзиках. Регулировка оборотов позволяет настроить частоту возвратно-поступательных движений, совершаемых пильным полотном за одну минуту. Данная функция делает устройство более универсальным, позволяя проводить качественный распил материалов различной степени плотности. К примеру: с древесиной и её производными, можно работать на максимальной скорости, для ПВХ лучше установить среднее значение, а пилить металл будет правильнее на минимальных оборотах, для продления жизни пильному полотну.

Существует два типа регулятора оборотов: плавный и ступенчатый. Первый тип, позволяет установить максимально точную частоту движений, а с помощью второго можно лишь переключаться между несколькими скоростями, предусмотренными производителем

Оба варианта имеют право на существование, но в случае со вторым, стоит обратить внимание, чтобы скоростей было как минимум 4. Порой попадаются модели лобзиковых станков с регулятором оборотов всего на 2 скорости, что не особо расширяет возможности устройства

Наклон рабочей поверхности

Когда изделие требует распила под определенным углом, функция наклона рабочей поверхности приходиться как нельзя кстати. Данный механизм позволяет установить необходимый угол наклона рабочего стола, вплоть до 45°. В большинстве бюджетных моделей настольных лобзиков наклон осуществляется только в одну сторону. В более профессиональных аппаратах, данная функция работает в обоих направлениях. Возможность установки угла распила, в современных машинах, встречается все чаще, но попадаются и модели где она отсутствует.

Подсветка

Процесс распила проходит гораздо эффективнее в помещении с хорошим освещением. Если же осветить всю комнату достаточно ярко не представляется возможным, на помощь приходит встроенная подсветка. Эта простая функция, предусмотренная в некоторых моделях лобзиковых станков, значительно облегчает рабочий процесс, сохраняет зрение и экономит время, которое Вы могли потратить на самостоятельную организацию освещения рабочей зоны. Разумеется, данная функция не является определяющей в выборе стационарного лобзика, так как при желании её можно сделать самостоятельно, но аккуратный, точечный светильник, будет несомненным плюсом любой модели.

Пылеотвод

Во время распила, даже небольшого объема материала, на его поверхности образуется изрядное количество опилок. Помимо того, что данные отходы рабочего процесса закрывают собой выпиливаемый контур, от вибрации станка они частично попадают в воздух и дыхательные пути оператора. В целях обеспечения комфортного рабочего процесса без пыли и стружки, многие модели стационарных лобзиков оснащаются специальными пылеотводами, к которым можно подключить пылесос для всасывания опилок.

Дополнительным вариантом удаления отходов пиления, является гибкий резиновый патрубок. Данный элемент подключается к небольшому компрессору, и в отличии от пылеотвода, не всасывает в себя пыль, а сдувает её в установленном направлении. Работать на станке с подобной функцией, лучше в респираторе. Многие модели настольных лобзиков обладают одновременно обеими функциями удаления опилок.

Гибкий вал (гравер)

Одна из самых интересных и полезных функций, в большинстве случаев присущая профессиональным моделям. Позволяет проводить сверление, шлифовку и полировку изделий, без использования сторонних инструментов. Главным плюсом гибкого вала является практически полное отсутствие вибрации. Из минусов можно отметить единый привод, запускающий пильное полотно и гравер одновременно. В целях безопасности, во время работы гибким валом, следует вынимать пильное полотно из крепежного элемента. Среднее количество оборотов насадок в минуту, составляет 2500, которые можно уменьшать или повышать при помощи регулятора частоты хода.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

Как работать с настольным лобзиком

При использовании настольного лобзика нужно чётко придерживаться данных рекомендаций:

Не давите слишком сильно на электролобзик, делайте это умеренно. В таком случае полотно не лопнет и прослужит гораздо больший срок эксплуатации;
Вовремя проводите замену пильного полотна. Старое и тупое полотно способно не только повредить распиливаемый материал, но и стать причиной выхода из строя электрического двигателя;
Всегда проверяйте заготовку на предмет наличия гвоздей;
При работе с оргстеклом и цветным металлом смачивайте изделия водой;
Осуществляя фигурную резку, поворачивайте электролобзик, только задней частью.

Это далеко не все варианты изготовления настольного электролобзика своими руками. Однако они отличаются простотой. Используя такой лобзик в работе, получится быстро разрезать материал на части, не прибегая к использованию ручной пилы.

Инструкция: Как сделать лобзиковый станок своими руками из электролобзика?
