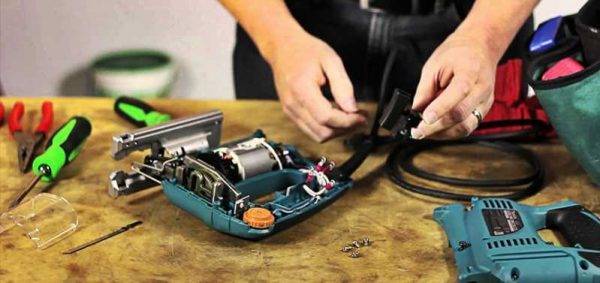

Как правильно проводить ремонт электролобзика своими руками?

Как на электролобзике меняются щетки

Профессиональные модели электрических лобзиков имеют каналы быстрого доступа к щеткам для их замены. Бытовые модели не имеют таких привилегий, поэтому для их замены, понадобится разбирать прибор. Принцип замены щеток на инструментах не вызывает трудностей, и для него выполнить следующие действия:

  • Извлечь деталь из щеткодержателя, предварительно выкрутив винт или отщелкнув крепления
  • Отсоединить питающий провод
  • Подсоединить его к новой щетке, и установить в щеткодержатель
  • Аналогично выполнить процедуру для второй детали

При замене немаловажно учитывать, чтобы новые щетки имели одинаковую конструкцию со штатными, иначе их установить будет невозможно. При замене также следует проверить медные ламели, на которых не должно быть нагара, задиров и сколов

Виды поломок электролобзиков и как их устранить

Избежать поломки лобзика можно, если эксплуатировать инструмент с соблюдением рекомендаций производителя. Для начала вспомним, что инструменты классифицируют на два типа — бытовые и профессиональные. Отличаются они по качеству, поэтому бытовыми лобзиками нельзя долго и часто работать, в отличие от профессиональных. Как выяснить, какого типа лобзик — бытовой или профессиональный? Для этого необходимо взять инструкцию или техническое описание, и прочитать рекомендации производителя. Если производитель рекомендует пользоваться инструментом 15-20 минут, которые чередуются 10-минутными паузами, то этот прибор бытового типа. Профессиональными инструментами можно работать до 2-3 часов непрерывно, не беспокоясь об их перегреве и поломке.

Ломаются одинаково часто лобзики бытового и профессионального типа, а их ремонт зависит от типа поломки. Условно поломки делятся на механические и электрические. К механическим поломкам относятся неисправности редуктора, штока, подшипников и патрона, а к электрическим — двигатель, кнопка, регулятор, сетевой кабель, щетки. Дальше детально выясним виды неисправностей, а также способы их быстрого и правильного устранения.

Прочие поломки

При нажатии кнопки пуска лобзик не включается. Причин может быть несколько:

  • Выход из строя пусковой кнопки. В современных моделях кнопка, соединенная с регулятором оборотов, имеет сложную конструкцию, поэтому ее ремонт лучше доверить специалистам сервисного центра.
  • Отсутствие напряжения в сети электропитания.
  • Сработал предохранитель в вилке. Если после замены предохранителя при повторном включении плавкая вставка снова сгорела, то лучше за помощью обратиться в ремонтную мастерскую.
  • Отсутствие контактов в вилке. Можно самостоятельно разобрать вилку и проверить надежность контактов проводников и штырей.
  • Скрытый обрыв в питающем кабеле.

Если лобзик включается и сразу выключается, то причиной этой проблемы может быть срабатывание защиты от перегрева. После снижения температуры инструмент восстановит рабочие характеристики автоматически. Перегрев может вызвать засорение вентиляционных решеток.

Ремонт может потребоваться и в других случаях. Поломки могут быть связаны с физическим износом оборудования.

Замена определенных запчастей требуется в следующих случаях:

  1. Повреждены детали редуктора. Такие поломки возможны из-за того, что внутрь редуктора попадают через вентиляционные отверстия частицы пыли, мелкий мусор. В итоге оборудование начинает сильно нагреваться при работе. Починка предельно простая, необходимо воспользоваться пылесборников или мощным пылесосом, который через вентотверстия уберет всю пыль. Делать чистку следует регулярно, так как ее отсутствие приведет к поломке редуктора, потребуется его замена.
  2. На опорном штоке появился изгиб или излом. Это возникает, если с оборудованием обращались неаккуратно, роняли его. Если наблюдается подобный дефект, то опорный шток надо заменить, подобный излом в дальнейшем может привести к выходу из строя всего устройства.

На цанге лобзика при неправильном использовании наблюдается облом зубьев. Это происходит, когда ножовочное полотно вставляется и затягивается не до конца. Ремонт заключается в полной замене цанги.
Возможен износ червячной передачи. Это происходит в том случае, когда пользоваться лобзиком начинают до того, как его двигатель наберет полную мощность. Как же правильно поступать? Необходимо сначала дождаться, пока двигатель наберет полной мощности, а уже после этого подносить его к обрабатываемой детали, а не наоборот. Ремонт заключается в замене косозубой шестерни или передачи якоря устройства.

Лобзики обычно ремонтируются просто. Работа заключается в замене изношенной детали. Чтобы продлить срок службы оборудования, необходимо соблюдать правила эксплуатации, проводить профилактику. При более сложных поломках лучше сразу обратиться к мастеру.

Выбор профессионального или бытового прибора

Основное отличие профессиональных электролобзиков от бытовых — это высокая износоустойчивость и более интенсивная работа. Их можно эксплуатировать по 10 часов, меняя насадки и обрабатывая разный материал. При этом качество результата не снижается. Если только мастер не устанет и не начнёт делать ошибки. При использовании бытового инструмента необходимо через каждую треть часа делать перерыв не менее 10 минут. И работать не более 3–4 часов в день. Как правило, для бытового пользования электролобзиком этого хватает.

При выборе более мощного инструмента учтите, то с увеличением этой характеристики растёт и вес. Самый подходящий вариант для быта — это лобзики с мощностью от 500 до 650 Вт. Они позволяют достигать толщину пропила в древесине до 70 мм и в металле до 5 мм. Если вам нужны показатели в 160 мм по дереву и 35 мм по металлу, то берите более мощный электролобзик.

Как вставить полотно в электролобзик

В процессе пиления зубья полотна изнашиваются, и качество пропила ухудшается. Для того чтобы исправить ситуацию нужно произвести их замену. Рассмотрим, как необходимо менять полотно на основных типах крепления лезвия.

Кстати, если у вас все еще нет электрического лобзика, то перед покупкой рекомендуем ознакомиться с подробной инструкцией, которая поможет вам выбрать электролобзик для решения своих задач. Также, статья будет полезна и тем, кто решил сменить инструмент на новый.

Еще, рекомендуем познакомиться с актуальным на сегодняшний день, рейтингом 10 лучших электролобзиков, в ТОП, попали только самые популярные модели по соотношению качества и надежности.

Как поменять, если зажим радиального типа

Замена полотна на пилкодержателе радиального типа не займет много времени и усилий. Для этого необходима буквально одна минута. Чтобы заменить пилку необходимо выполнить следующие действия:

  1. Снять защитный кожух пилы.
  2. Провернуть по часовой стрелке фиксатор и, не отпуская его вынуть полотно.
  3. Снова повернув фиксатор вставить новое лезвие, после чего смонтировать защитный кожух.

Посмотрев видео можно от начала и до конца проследить за процессом замены и научиться делать это самостоятельно.

Как поставить в случае с зажимом на болтах

Процесс замены пилки в таком пилкодержателе является наиболее трудоемким. В зависимости от модели электролобзика, для этого понадобится гаечный ключ, отвертка или шестигранник. Чтобы выполнить замену необходимо произвести следующие действия:

  1. При помощи отвертки открутить болты фиксирующие лезвие. Полностью выкручивать их нет необходимости. Достаточно просто ослабить крепление.
  2. Вынуть старое полотно и вставить новое.
  3. Закрутить болты фиксации.

После этого можно приступать к выполнению работ.

Посмотрев видео можно более детально увидеть процесс замены на пилкодержателе с зажимом на болтах.

Как менять на быстрозажимном креплении

В лобзиках с пилкодержатетелем данного типа, замена производится очень быстро и легко. Для этого необходимо выполнить простой алгоритм действий:

  1. Снять защитный кожух.
  2. Нажав клавишу фиксации вытянуть старое лезвие и установить новое до характерного щелчка.
  3. Отпустить клавишу и смонтировать защитный кожух на место.

Как вставить лезвие на Makita 4350 FCT

Как и большинство современных электрических лобзиков, Makita 4350 FCT оснащен радиальным пилкодержателем. Поэтому замена полотна на нем не займет много времени и усилий. Для того чтобы сделать это, необходимо выполнить следующие действия:

  1. Отвести защитный кожух в крайнее верхнее положение. Провернув фиксатор пилки на 90⁰, вынуть старое и вставить новое. Хвостовик полотна должен войти в посадочное отверстие до характерного щелчка.
  2. Отпустить фиксатор и установить защитный кожух в исходное положение.

Диагностика электромотора или как выявить неисправность статора и ротора

Если возникают подозрения на неисправную работу электродвигателя, то выявить точную поломку можно при помощи проведения диагностических мероприятий. Для этого понадобится мультиметр, а также диагностируемый ротор и статор. Для начала выясним, как проверить на пригодность ротор (он же якорь):

  1. Провести визуальный осмотр. Если имеются признаки нагара и деформаций, то высока вероятность того, что деталь сгорела. Осмотреть также необходимо коллекторный узел, на котором недопустимо присутствие нагара, сколов и перекосов. Перекос возникает в случае неравномерного износа щеток
  2. Мультиметром измерить сопротивление обмотки якоря. Установить на приборе режим измерения сопротивления 200 Ом или прозвонки
  3. Одним щупом следует поочередно прикасаться к коллекторным пластинам, а вторым к стальному сердечнику. Наличие сопротивления говорит о нарушении изоляции. Для устранения неисправности понадобится произвести замену обмотки ротора
  4. Если пробой между обмоткой и корпусом исключается, тогда надо проверить ротор на наличие признаков нарушения изоляции. Для этого мультиметром в режиме измерения сопротивления следует произвести проверку качества изоляции между пластинами. Маркером ставится отметка от начала, и после этого проводится поочередная проверка сопротивления между пластинами
  5. Величина сопротивления при этом должна быть примерно одинаковой. Отличие величины сопротивления более 10% от стандартного значения говорит о нарушении изоляции. Понадобится перемотать обмотку ротора или заменить деталь полностью
  6. Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Однако проверить наличие такого дефекта мультиметром невозможно. Для этого используется специальный прибор, которым необходимо вести по коллектору. Если межвитковое замыкание имеется, то прибор издаст соответствующий звук. Устранить дефект можно путем замены обмотки

Если установлено, что дефект с якорем, тогда его необходимо перемотать или заменить. Если же ротор исправен, тогда переходим к проверке исправности статора — неподвижного механизма, который также состоит из обмотки и стального сердечника из набора тонких пластин.

Алгоритм проверки исправности статора имеет следующий вид:

  1. Проверяется отсутствие пробоя обмотки на корпус. Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику. Прибор не должен показывать величину сопротивления, в противном случае уместно наличие пробоя, и требуется произвести перемотку статора
  2. Проверяется сопротивление в обмотках, прикасаясь поочередно к ее выводам. Величина сопротивления во всех обмотках должна быть примерно одинаковой величины, что говорит о ее исправности
  3. Проверить целостность металлических пластин стального сердечника. Недопустимо наличие их расслоения, поэтому понадобится заменить отдельный узел

Не имеет значения, какой марки лобзик — Интерскол, Макита, Бош, Скилл, Метабо и другие. При покупке нового мотора надо учитывать его параметры и габариты. На двигателях имеется маркировка, по которой необходимо ориентироваться при покупке нового электродвигателя для лобзика.

Это интересно! Отремонтировать электрический двигатель лобзика самостоятельно практически невозможно, так как для этого понадобится перемотать обмотку. Сделать это можно в сервисном центре, однако стоимость такой услуги практически идентична цене новой детали.

Профилактика инструмента


Рисунок 8 – Профилактика Продлить жизнь электролобзика поможет аккуратная и бережная эксплуатация, отсутствие перегрузок и чрезмерных усилий, исключение перегрева инструмента.

Номинальный режим работы указан в инструкции пользователя, которую перед началом работы следует внимательно изучить.

Кроме этого, надо регулярно производить профилактическое обслуживание инструмента:

  • очистка от пыли и грязи;
  • замена смазки;
  • периодический осмотр и своевременная замена щеток;
  • использование только подходящего инструмента;
  • соблюдение правил эксплуатации.

Выполнение этих несложных требований поможет увеличить срок службы электролобзика и освободит пользователя от необходимости ремонтировать или покупать новый инструмент.

Стол для швейной машинки своими руками

Здесь показано, как сделать стол для швейной машинки своими руками из обеденного стола Инго. Это намного проще, чем вы думаете! Просто внимательно просмотрите пошаговые фото и если необходимо, прочитайте инструкции на сайте, ссылка на который под галереей, что получить хорошее представление о том, что собираетесь делать. Это иногда проще посмотреть фотографии на поздних стадиях, чтобы понять начальные шаги. Если вы купили стол Инго, убедитесь, что он полностью собран. Позже надо будет извлекать столешницу, но вам нужен стол полностью собранный.

Материалы: Ikea ИНГО или другой стол с перекладиной под столешницей. Она нужна будет, чтобы прикрепить опорные балки, которые будут держать машинку. Также понадобится две доски. Одна в качестве полки, на которой под столом будет стоять машинка, она должна быть, по крайней мере, на 5 см длиннее и шире, чем машинка. Вторая должна быть в два раза больше ширины стола.

Поставьте швейную машину стол и подходящее место, чтобы было удобно шить. Нарисуйте контур машинки на столе.
Аккуратно вырежьте по линиям отверстие. Идите медленно, особенно по углам, чтобы получить красиво закругленные углы (если ваша швейная машинка с прямыми углами, нужно выпилить  идеальный прямоугольник).
Теперь вставьте машинку, чтобы убедится, что она плотно входит в отверстие. Если шахта получилась немного узкая, отшлифуйте края наждачкой.
После того, как сделали отверстие нужного размера, зачистите все края, вначале средней наждачной бумагой, а затем тонкой зернистости, чтобы поверхность получилась гладкой и плоской.
Затем переверните стол и измерьте расстояние между передними и задними шинами. Распилите на две части такой же длины, как расстояние между перекладинами и убедитесь, что они плотно прилегают между ними. Прикрутите вставки к нижней части стола с помощью кондуктора Крэг Jig.
Обозначьте отверстия для болтов, которые будут держать полку с швейной машиной.  Будьте осторожны и не помечайте  слишком близко к переднему краю, нужно оставить не менее 8 см спереди и сзади.
Затем выкрутите столешницу уберите пока в сторону. Просверлите 4 отверстия в вставках. Вставьте болты, они должны находятся на одном уровне с верхней частью, но не выступать наружу столешницу. Выньте болты и пока отложите.
Переверните стол, и проверти, как будет стоять полка.
Теперь можно собирать

Во-первых, вставьте болты в отверстия, которые сделали ранее.
Удерживая болты в месте, чтобы они не выскальзывает, осторожно перевернуть стол обратно на столешницу и закрепите детали.
В заключение прикрепите прикрепить полку, на которой будет стоять машинка.
После этого поставьте машинку на полку и просто затяните или ослабьте гайки, пока машинка не встанет на высоту, заподлицо с поверхностью столешницы. Вытяните шнуры через отверстие и поставьте машинку обратно на полку.
Подключите шнуры, включите машинку, и проверти, как работает.

Выглядит намного лучше, чем пластиковые швейные столы. Стоит дешевле, и у вас есть основание для гордости, что вы сделали этот швейный стол собственными руками.

Источник фото frommartawithlove.com/2012/10/diy-ikea-sewing-table-tutorial

Вот еще три варианта, как переделать обычный стол в швейный.

Использовать обеденный стол для шитья, конечно выход, но согласитесь, неудобств масса. Специализированный стол стоит недешево, гораздо проще переделать уже имеющийся стол в швейный. Задача не такая уж сложная, сделать выемку в столешнице, для установки швейной машинки плюс продумать ящики, полочки для размещения швейного оборудования, зафиксировать провода, отрегулировать параметры для комфортной работы. Пример такой модернизации видите на фото.

Источник фото www.makeithandmade.com/2013/11/easy-diy-ikea-sewing-table-hack.html

Еще один пример фото, если нужна пошаговая инструкция, под фото ссылка на сайт, там процесс описан очень подробно.

Источник фото www.freemotionquiltingadventures.com/2013/10/how-to-make-sewing-machine-table-great.html

И третий пример, как сделать модернизированный швейный столик для комфортной работы.

Источник фото www.freemotionquiltingadventures.com/2015/02/diy-sewing-table-updated-improved.html

Устройство

Электролобзик – это инструмент, который подходит для работы с самыми разными материалами:

  • цельное дерево;
  • ДСП;
  • фанера;
  • оргалит;
  • мягкий металл;
  • ПВХ материалы.

Механизм лобзика также испытывает большие нагрузки. Если подобный агрегат используется регулярно, то следует знать его компоновку, как он работает.

Принцип устройства этого агрегата несложен, главными блоками его являются:

  • двигатель;
  • редуктор;
  • шток.

Воздушный кулер, регулировка скорости, узел маятникового движения – это все вспомогательные элементы удержания, которые обеспечивают продолжительность и производительность работы.

С точки зрения трансформации электрической энергии происходит такой процесс:

  • электрический импульс, поступая в инструмент, переходит на щетки (они сделаны из графита), что обеспечивает появление вращательного момента на роторе;
  • импульс вращения передается на редуктор – узел, который трансформирует крутящий момент в поступательное движение, которое направляется на шток.

В этой схеме особая роль отводится крепежному узлу, который обеспечивает надежное соединение штока с движущимся полотном.

Как видим, принцип устройства электролобзика един для всех моделей. Разница присутствует только в качестве сборки, подгонке узлов, материалах.

Виды зажимов

У разных моделей электрических лобзиков держатель для полотна может отличаться конструкцией фиксации. Механизм, который предназначен для того чтобы закреплять изделие, расположен на подвижном штоке. Когда инструмент работает, пилкодержатель также подвергается большим нагрузкам. Если используют затупившееся или неправильно подобранное лезвие, нагрузки становятся угрожающими. Потому необходимо подобрать правильную модель, поставить ее, следить за состоянием и своевременно менять

Из всех деталей электрического лобзика именно подвижная часть чаще выходит из строя, при покупке надо обратить внимание на качество материала и исполнение

Могут возникнуть разные ситуации, когда необходимо снять и заменить пилку. Не весь такой расходный материал не является долговечным.

При установке иногда возникают сложности:

  • При извлечении изделия может заклинить замок.
  • Пилка неравномерно зажата, наблюдается перекос.
  • Неправильное закрепление приводит к разлому передней колодки или срыву резьбы винтов.

Людям, работающим с этим инструментом нужно знать, как закрепляется пилка в лобзике.

Держатель для пилки

Быстрозажимное крепление

Большинство бытовых электрических лобзиков оснащено этим креплением. Стоит только нажать на рычаг или кнопку фиксатора прорезь крепления разожмется, а при обратном действии опять сожмется. В прорезь до упора вставляют хвостовик. Сложного в том, как установить пилку в ручной лобзик нет. Негодную достают из крепления, когда оно находится в разжатом состоянии, и ставят новую.

Клавиша, при помощи которой управляют зажимом, может находиться с передней стороны держателя либо сбоку. Если раздастся характерный щелчок, значит пильное полотно встало так, как положено. Можно проверить надежно ли удалось закрепиться изделию. Для этого отпустить фиксатор и попытаться вытащить пилку руками. Если оно не выскакивается, значит все удалось сделать правильно.

Надо иметь в виду, что пилка вставляется, заменяется, крепится, а также проверяется надежность ее установки только после того, как инструмент будет поставлен на предохранитель либо отключен от сети.

Радиальный зажим

Патрон с радиальным зажимом – это тоже быстросъемный механизм. С лицевой стороны его закрывает защитный щиток. Перед тем как вставить пилку в электрический лобзик, щиток в зависимости от модели сдвигают вниз или поднимают, по часовой стрелке поворачивают барашек зажима. В открывшуюся прорезь вставляют хвостовик, затем ее закрывают, барашек возвращается в первоначальное положение.

Крепление с зажимом на болтах (колодочное)

Для фиксации полотен в электролобзиках с такими видами держателей установлены металлические колодки с отверстиями под болты, которых может быть 2 (крепежный и регулировочный) или 1 (крепежный). Если устаревшие модели оснащены прямым шлицом под плоскую отвертку, то современные имеют шлицы в форме 6-ти угольных отверстий. Для них в комплекте с лобзиком идет специальный шестигранный ключ.

Перед тем как выполнять вставку пилки в инструмент, болты надо ослабить, после того как хвостовик будет установлен в прорезь, их следует затянуть

Действовать нужно осторожно, потихоньку, чтобы не случилось перекосов. С помощью угольника следить за положением полотна, это многие считают минусом

К креплению с зажимом на болтах подойдут изделия с различной формой хвостовика.

Важный момент – точно определить степень затяжки болтов. Если полотно затянуть слишком сильно, из-за чрезмерного натяжения оно сломается. При слабой натяжке работать электролобзиком не получится, пилка будет качаться в гнезде либо вылетать.

Проблемы колодочного крепления еще и в том, что в результате напряженной работы и частой смене полотен:

  • стираются шлицы на болтах;
  • срывается резьба колодки или крепежа;
  • на корпусе появляются трещины.

Испорченная колодка не ремонтируется. Ее нужно менять. Чаще всего такое происходит с лобзиками, которые изготовлены из материалов, не отличающихся качеством.

У каждого вида крепления свой способ закрепления пилки

Выбор электролобзика

О том, как выбирать электролобзик, чем они отличаются и на что обратить внимание, мы подробно говорили в отдельной статье. Вкратце повторим основные моменты

Мощность лобзика влияет на его производительность. Чем больше мощность, тем толще заготовки, с которыми он справится, и быстрее работа.

Регулировка оборотов электродвигателя и подкачка полотна совершенно необходимы, если вы будете работать не только с мягкой древесиной, но и с другими материалами.

Для разовой несложной работы сгодится любая модель лобзика. Но в общем случае для электролобзиков справедливо утверждение «дороже – лучше».

Особенности работы с электролобзиком

Электролобзик для выпиливания по фанере с виду — очень простой инструмент и произвести при помощи него ровный распил сможет практически каждый новичок. Однако если говорить о красивых фигурных узорах, то здесь необходимо не только обладать определенными навыками, но и правильно подбирать пилки.

Основные нюансы

Осуществляя выпиливание электролобзиком из фанеры своими руками, вы должны знать следующее:

  1. Главное условие для получения ровного реза заключается в правильном выборе пилки для инструмента
    . Для того чтобы на лицевой стороне распил был без задиров, необходимо воспользоваться тонкой пилкой, зубья которой направлены вниз.
  2. Обрабатываемая деталь нуждается в прочном закреплении
    , в противном случае ровного реза не получится
  1. Несколько слов о пилках
    . Для электролобзиков выпускается большое количество пил, которые отличаются друг от друга, как толщиной, так и особенностями конструкции.В зависимости от этого различают:

    • Пильный или боковой развод. Зубья загибаются вправо и влево по очереди, как у ручных пил. Таким способом изготавливаются пилки с относительно крупными зубьями. Их используют для быстрой прямой резки. Пропил получается с грубыми краями, потому его следует обработать наждачной бумагой.
    • Полотно с поднутрением. В данном случае зубья вовсе не имеют развода. Такие пилки позволяют делать очень тонкие и чистые пропилы. Естественно, скорость работы при этом падает. Если у такой пилки имеется небольшой развод, то работа будет идти несколько быстрее. Однако в данном случае основной упор делается не на скорость, а на качество пропила.
    • Волнообразный развод. Для того, чтобы очень маленькие и узкие пилки могли выполнять более широкие пропилы, режущая кромка полотна делается волнообразной. По большей части такие пилки используются при работе с металлом, однако часто применяются и при работе с фанерой для получения узкого и чистого пропила за довольно короткое время.

Выпиливание узоров электролобзиком

Для того, чтобы перенести рисунок на фанеру нужно проделать следующее:

  1. Переводим узор на плотную бумагу.
  2. Используя острый канцелярский нож или скальпель, вырезаем трафарет.
  3. Прикладываем трафарет к поверхности материала, обводя его простым карандашом.
  4. Теперь можно приступать к вырезанию узора.

В отличие от осуществления прямого пропила, выпиливание из фанеры электролобзиком имеет свои особенности.

Данная инструкция поможет вам разобраться во всех тонкостях осуществления работ:

  1. Для врезания по кривой следует использовать пилку с узким полотном.
  2. Для необходимо воспользоваться специальной насадкой — кругорезом. Кругорез фиксируется в центре окружности, после чего можно приступать к работе.
  1. Если вам необходимо выбрать пазы в деревянной заготовке, то вместо пилки можно использовать рашпиль. Его также применяют для зачистки неровного пропила.
  2. Для того, чтобы осуществить идеально точный и ровный рез, следует воспользоваться параллельным упором. Его нужно крепить к лобзику при помощи винтов. На «лыже» может быть установлена специальная направляющая линейка, благодаря которой распил идет параллельно прямой кромке. Перед началом работы вы должны убедиться, что линейка является прочно закрепленной и выровненной относительно полотна. В противном случае движение пилки будет неправильным, и она может сломаться, либо «обжечь» обрабатываемый материал.
  1. Если вам нужно произвести прямой длинный рез, то можно использовать вспомогательную направляющую. При этом лобзик будет перемещаться вдоль прочно закрепленной планки.
  2. При помощи данного инструмента можно осуществлять пропилы под наклоном до 45 градусов. Угол наклона выставляется по шкале.
  1. Выпиливание отверстия. Очень часто, вырезая орнаменты, мастеру необходимо проделать отверстие в фанере.Для этого существует два варианта:
    • Первый вариант является наиболее простым. Вам необходимо просверлить отверстие дрелью, после чего вы вводите в него пилку и продолжаете выпиливать необходимый рисунок.
    • Второй вариант предусматривает использование технологии врезного или плунжерного пиления. Просверливать стартовое отверстие при этом не следует. Для этого необходимо поставить инструмент на передний край «лыжи», не касаясь при этом заготовки полотном.
  1. В том случае, если вам необходимо обрезать доску большой толщины и длины пилки для этого не хватает — необходимо воспользоваться пилкой с заостренным концом. Сначала пропиливаем ей заготовку с одной стороны, затем поворачиваем её и пропиливаем с другой.
  2. Для выпиливания фигурной детали вы можете закрепить инструмент снизу рабочего стола. В случае равномерной и плавной подачи заготовки вы сможете получить рез с чистыми, ровными краями.

Профилактика поломок

Профилактические мероприятия всегда продлевают срок службы любого инструмента, в том числе и электролобзиков. В начале работ следует, открутив винты, раскрыть корпус. С помощью спирта и тряпочки х/б необходимо очистить все узлы от старой смазки. Затем в нужные точки наносится новая смазка (в соответствии с рекомендациями, прописанными в инструкции-памятке)

Очень важно обработать именно динамичные части агрегата (ток, редуктор)

Также существует еще ряд профилактических мер:

  • использование только «родных» деталей;
  • вырабатывать полотна процентов на 70 и затем их менять;
  • применять полотна только те, что соответствуют характеру данных работ;

  • во время работы нельзя «напрягать» чрезмерными механическими нагрузками;
  • не реже одного раза в неделю чистить инструмент от накопившейся пыли;
  • использовать смазочный материал WD-40;
  • применять для очистки пылесос;
  • нельзя ударять или ронять инструмент — это часто приводит к порче несущего штока;
  • нельзя слишком сильно затягивать пилку в креплении;
  • для слишком плотных материалов существуют специальные приспособления, их необходимо использовать;
  • для каждого материала существует свой оптимальный режим работы (скорость, угол наклона и т. п.);

  • основание опорного ролика должно не реже одного раза в неделю обрабатываться специальной технической смазкой;
  • активно следует использовать технические кисти, чтобы обрабатывать инструмент после окончания работы;
  • всегда нужно следить за вентиляционной решеткой инструмента и очищать ее от механических микрочастиц.

Как отремонтировать лобзик своими руками, вы узнаете из видео ниже.

Общая эффективность работы целого механизма, зависит от каждой его отдельно взятой детали. В случае с современным электрическим лобзиком, с относительно сложной конструкцией, дела обстоят именно так. Каждый элемент этого устройства призван выполнять определенную функцию ради общего результата – выполнения контролируемого распила. При возникновении неполадок на одном из узлов механизма, работоспособность инструмента может снизиться, вплоть до нуля. Чтобы вернуть свой аппарат в строй, достаточно найти и устранить “слабое звено”. О том, как починить электролобзик своими руками, и уменьшить дальнейший износ его деталей, расскажем далее.

Замена пусковой кнопки

Когда инструмент перестает реагировать на команду подачи энергии, первым делом стоит проверить пусковую кнопку, прозвонив её мультиметром. Убедившись в неисправности элемента, отсоединяем его контакты и вынимаем его из корпуса. На данном этапе, есть 3 варианта развития события:

  • Кнопку можно попробовать разобрать и починить самостоятельно.
  • Соединить провода напрямую и запускать инструмент путем включения вилки в розетку.
  • Поискать подходящую кнопку в специализированных магазинах или рынках, и заменить.

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.

Пилкодержатели на лобзиках — слабое звено и его ремонт

Для замены пилкодержателя на лобзиках, не понадобится даже разбирать инструмент. Ведь крепятся они к штоку инструмента посредством одного или нескольких винтов. Однако есть пилкодержатели, для замены которых не обойтись без демонтажа штока с лобзика.

Общая информация о конструкции пилкодержателей на лобзиках имеет следующий вид:

  • Устройства классифицируются на два типа — быстрозажимные и обычные. Быстрозажимные более популярны, однако в силу их сложной конструкции, возникают трудности с заменой
  • Быстрозажимные головки пилкодержателей классифицируют на три основных вида — радиальные, боковые и фронтальные. Если радиальные головки являются наиболее популярными, то боковые и фронтальные встречаются редко. Однако если инструмент имеет быстрозажимную боковую или фронтальную головку, то запчасти для нее найти будет невозможно. Для этого понадобится заказывать деталь у производителя
  • Быстрозажимные радиальные головки пилкодержателей — состоят из основания, которое при смещении, открывает отверстие для закрепления полотен посредством утапливания шариков, а также пружины и стопорных колец для фиксации. Чтобы разобрать головку и снять его со штока, понадобятся щипцы для съема стопорных колец. Конструкция простая и примитивная, а для ремонта или замены не понадобится разбирать весь инструмент
  • Пилкодержатели быстрозажимные на лобзиках имеют аналогичный механизм работы, как патроны перфораторов. В основе механизма лежат два шарика, который фиксируют полотна за их выступы

Неисправность головки лобзика выявляется по такому признаку, когда полотна не держатся, и при воздействии на материал, выпадают из крепления. Ниже показан пример изношенного крепления пилкодержателя, который подлежит замене.

Подробное видео описание, как заменить пилкодержатель на электролобзике, представлено в материале.

https://youtube.com/watch?v=eKrCs6UzN_g%3F

Электролобзик Метабо: идеальный по качеству, но сложный в ремонте

Одним из лучших электролобзиков, представленных на мировом рынке, являются модели немецкой компании Метабо. В нем хорошо все. Большая мощность, алюминиевый корпус, устройство маятникового хода. К тому же, инструмент напичкан электроникой, позволяющей настраивать лобзик на индивидуальные программы для каждого вида реза. А рез просто идеальный и по качеству, и по прямолинейности. Электроинструмент Метабо – это лучший электролобзик на сегодняшний день.

Но не вечный. Поломки случаются и здесь. Причины могут быть самые разные. Но как показала практика, слабым местом является механика. После значительных нагрузок, а в частности, пиления металла, она может выйти из строя.

Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. Для восстановления инструмента все запчасти лучше приобрести оригинальные, а сборку выполнить в сервисном центре силами специалистов.

При самостоятельной сборке электролобзика Метабо нужно в обязательном порядке наносить на все трущиеся поверхности смазку Castrol LMX с добавлением пластичной смазки РиМЕТ в соотношении 3:1.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
