Как сделать мотособаку из мотоблока своими руками

Мотор

Сегодня можно купить качественные запчасти для мотособаки. Правильный выбор двигателя должен основываться не только на личных предпочтениях и опыте использования, но и на рекомендациях специалистов. Не менее важным показателем является цена устройства. Эксплуатационные параметры напрямую зависят от диаметра вала, а также максимальной мощности. Ко второй категории можно отнести наличие системы электронного пуска и катушки освещения.

Стандартной мощности двигателя (6,5 л) часто не хватает для реализации заданий, с которыми регулярно сталкиваются охотники и рыбаки. Наличие запаса по лошадиным силам никогда не помешает, разница в цене между классическими моделями и более усовершенствованными агрегатами не столь высока. Но мощные двигатели отличаются большим размером.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

  • экономия топлива и общее удешевление конструкции;
  • более высокая скорость движения;
  • возможность сделать дополнительные отсеки для снастей.

Снегоход из мотоблока своими руками: причины выбора и критерии отбора

Не каждая модификация мотоблока подойдет для снегохода. Лучше всего с этой целью использовать те, в которых есть:

  • заднее тягово-прицепное устройство;
  • возможность управления вручную;
  • среднемощный мотор, охлаждение которого производится воздушной средой.

Идеальными для самодельного снегохода из мотоблока считаются мотоблоки «Нева», которые выпускаются в восьми моделях. Все они представляют собой группу почвообрабатывателей со средним тяговым потенциалом (6-9 л.с.). Несмотря на их бюджетность, моторные системы собирают и тестируют в Японии, что делает их необычайно выносливыми.

Учитывая все эти моменты, из таких мотоблоков получаются снегоходы с хорошей мощностью. А это означает, что он сможет перевозить не только водителя, но и как минимум одного пассажира.

Что такое мотоблок

Мотоблок является универсальным агрегатом, который используется для проведения сельскохозяйственных работ. Это устройство помогает облегчить труд на приусадебном участке. Конструкция выполнена на базе одноосного шасси. Человек, управляющий мотоблоком, идет вслед за машиной и держит ее за ручки, на которых расположены органы управления.

На мотоблоках устанавливаются в основном бензиновые двигатели, но встречаются и дизельные. Силовые агрегаты мотоблоков имеют автоматические регуляторы частоты вращения, которые упрощают работу оператора. Мощность двигателей составляет от одной до десяти лошадиных сил.

Что такое мотособака

Прежде чем выяснить, как своими руками сделать мотособаку, необходимо более подробно рассмотреть этот тип устройств. Они представляют собой компактные снегоходы или болотоходы, оборудованные двигателем. Основными элементами мотособаки является буксировщик гусеничного типа, а также сани, прикрепляемые к нему.

В зависимости от конкретной модификации подобного рода механизм может обладать другими составными частями, например, грузовой платформой, размещенной на тягаче. Силовые агрегаты, используемые в конструкции данного транспортного средства, оснащаются маломощными моторами — от 6 до 13 л.с., что позволяет двигаться по пересеченной местности с небольшой скоростью, около 30-40 км/ч.

Необходимо отметить, что мотособака из культиватора не предполагает наличия тормозной системы, это делает езду на высокой скорости небезопасной. Устройство пользуется высоким спросом среди любителей рыбалки, охоты, отдыха на природе. Оно используется для выполнения различных хозяйственных задач, транспортировки небольших грузов.

К числу характерных преимуществ мотобуксировщиков целесообразно отнести следующие особенности:

  • простота конструкции, позволяющая собрать подобное устройство самостоятельно;
  • высочайшая проходимость, за счет которой удается передвигаться даже по труднодоступной местности;
  • низкая стоимость эксплуатации, обслуживания, ремонта.

По своей конструкции подобные устройства напоминают классические снегоходы, однако позиция водителя расположена вне буксировщика, что позволяет значительно снизить его вес, увеличивая проходимость.

Изделия отлично подходят для любителей зимней рыбалки, поскольку благодаря небольшой массе они легко передвигаются по поверхности замерзших озер, не создавая угрозы пролома льда.

Мотобуксировщик для труднопроходимых мест

Планируя изготовить самодельные мотобуксировщики, необходимо учесть, что их стоимость будет аналогична наиболее бюджетным моделям, представленным в продаже. Однако, они по большей части китайского производства, отличаются низким качеством сборки и часто ломаются, в отличие от самодельного агрегата повышенной надежности.

Мотобуксировщик, изготовленный своими руками, отлично подойдет для передвижения и транспортировки грузов в условиях:

  • болотистой местности;
  • снега;
  • грунтовых дорог;
  • неравномерного рельефа, изобилующего спусками и подъемами.

Приспособление отличается небольшими габаритами и малым весом, что позволяет перевозить его до места эксплуатации с помощью стандартных транспортных средств без лишних неудобств.

Снегоход из мотоблока своими руками: причины выбора и критерии отбора


Мотоблок – достойная техника для перевоплощения, которая есть в арсенале практически каждого жителя нашей страны. В списке самодельных аппаратов, которые можно из него приспособить, снегоход занимает одно из первых мест, соперничая с каракатом и вездеходом. Это обуславливается тем, что зимой, когда необходим снегоход, в стандартных задачах по вспашке, окучиванию или покосу травы хозяйство не нуждается. Поэтому имеет смысл зимой снять двигатель и на его основе сделать снегоход, а летом – вернуть его на мотоблок и эксплуатировать его стандартной схеме. Не каждая модификация мотоблока подойдет для снегохода. Лучше всего с этой целью использовать те, в которых есть:

  • заднее тягово-прицепное устройство;
  • возможность управления вручную;
  • среднемощный мотор, охлаждение которого производится воздушной средой.

Идеальными для самодельного снегохода из мотоблока считаются мотоблоки «Нева», которые выпускаются в восьми моделях. Все они представляют собой группу почвообрабатывателей со средним тяговым потенциалом (6-9 л.с.). Несмотря на их бюджетность, моторные системы собирают и тестируют в Японии, что делает их необычайно выносливыми.

Учитывая все эти моменты, из таких мотоблоков получаются снегоходы с хорошей мощностью. А это означает, что он сможет перевозить не только водителя, но и как минимум одного пассажира.

Изготовление тележки

Для того чтобы понять, как сделать телегу к мотоблоку своими руками, необходимо выполнить такой алгоритм операций:

  • Для изготовления несущей сварной жесткой рамы взять 5 заготовок труб, обрезать концы болгаркой.
  • Прижать струбцинами к листу ДСП и прихватить сваркой места соединения 3 продольных заготовок с 2 перпендикулярными так, чтобы они создавали решетчатый каркас.
  • Проверить геометрию конструкции с помощью обычного строительного угольника. Углы соединенных ребер должны быть 90°.
  • Установить распорки между прихваченными заготовками в углах днища и по центру, прихватить сваркой.
  • К продольным трубам днища сделать прихватки сварочным электродом 4 вертикальных стоек по углам.
  • Проверить перпендикулярность углов, сверить размеры сторон конструкции с размерами на чертеже телеги для мотоблока.
  • Окончательно приварить все заготовки друг к другу, отшлифуйте сварочные швы, очистить их от наплывов и образований.
  • Кузов можно сделать из фанеры или деревянных досок, угловые соединения при этом закрепляют стальными уголками.
  • Доски устанавливаются на раму и прикрепляются при помощи болтовых соединений.
  • Более прочные борта мастера выполняют из стальных листов. Борта могут быть откидными и фиксированными. Откидные борта кузова считаются более рациональными, т.к. выгрузка грузов больших объемов осуществляется легче. Борта делают также из металлических труб квадратного или прямоугольного сечения. Их выполняют, как и раму, прихватывают, проверяют геометрию для прочности и избежания раскосов и отклонений, окончательно сваривают, жестко прикрепляют к раме. Задний откидной борт крепится обыкновенными дверными петлями и оборудуется шпингалетами.
  • Взять металлический прут диаметром 30 мм и длиной около 1050 мм для изготовления оси для колес, соединить с продольным шарниром и угловыми опорами. Длина должна выбираться так, чтобы ось не выходила за пределы колес. Подточить ее под необходимые диаметры подшипников в ступицах.
  • В качестве ходовой части можно взять колесную базу от мотороллера, коляски, тачки или другой сельхозтехники. Тяжелые колеса от автомобильного прицепа со ступицами не рекомендуют устанавливать.
  • Для изготовления дышла берут 2 профильные трубы диаметром 25х50 мм длиной около 1,85 м, приваривают их к балке рамы так, чтобы получилась треугольная конструкция. Для усиления по углам прикрепляют сваркой металлические косынки толщиной 4 мм, спереди тележки прикрепляют пластину толщиной 8 мм.
  • Самосвальная технология предусматривает установку дверных шарниров, прикрепляемых внизу на балке и к распоркам днища.
  • Каркас сделанной конструкции обшить деревянными досками, пластиком или металлом.
  • Водительское сидение на мотоблок с тележкой устанавливают в готовом виде или в виде ящиков-самоделок из куска ДСП и поролона, обшитого дермантином. Такие ящики необходимы для укрытия инвентаря и материалов.
  • В качестве тормоза можно использовать стояночный тормозной привод агрегата. Тормозную педаль, сделанную из пластины толщиной 6 мм, закрепить на подставке для ног под сидением, приварить 2 уголка. В передней части установить педаль, в задней — пластину с 2 отверстиями для крепления тросов тормозов, концы которых соединены с Т-образной пластиной с тягой.

Таким способом можно изготовить тележку для мотоблока своими руками.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Читать также: Труборез для пластиковых труб своими руками

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Как сделать культиватор своими руками: варианты попроще

Есть таковой культиватор — «Шустрый малыш». Давайте разглядим, как вы можете сделать таковой в домашних критериях. Возьмите древесную ось. Она станет соединительным частей для других деталей. На эту ось нужно закрепить трубу 24 мм в поперечнике. Она будет делать функцию рукояти, потому, чтоб не сгибаться в три смерти, изберите длину трубы под собственный рост.

К упоминаемой оси присоедините колеса поперечником менее 200 мм. культиватор будет опираться на колеса, высота инструмента над землей находится в зависимости от высоты колес, которые мы к нему приспособили. Кстати, колеса необходимо вырезать из металла 2-3 мм в толщине. После того, как вы все обозначенное подсоединили, сможете работать на земле.

Под словом культиватор имеется ввиду не только лишь моторные агрегаты. Вы сможете использовать на собственной даче и ручной инструмент. Он намного лучше, чем стандартная сапка и еще проще изготовляется в домашних критериях, чем мотокультиватор. Вы слышали о культиваторе «Торнадо»? Он похож на бракованные вилы.

Самодельный культиватор «Торнадо»

«Торнадо» легки в использовании благодаря рычагу, за который хватается оператор при прокрутке культиватора в землю. Для рычага нам нужна труба, которую нам необходимо закрепить на рукоять. Труба должна быть 50 см в длине. Для крепления сможете взять изоленту. Как трубу сможете использовать насадку на черенок, какими обычно оснащают лопаты. Таковой рычаг будет выступать на 25 см в обе стороны от рукояти.

Можно сделать культиватор «Торнадо» из пружинистой стали. Берем пластинку полуметра длиной, 1-1,5 мм в толщине и 2 в ширине. Согните сталь, сделайте из неё петлю, которую наденете на черенок. Смотрите за высотой черенка. Принципиально соблюсти поперечник приобретенной петли — она не должна быть больше 20 см в поперечнике, чтоб свободно заходить в междурядья.

Есть другой вариант культиватора — роторный дисковый. Только предупреждаем, что для вас необходимо будет приложить много физической силы, чтоб сделать нужные выпуклые диски. положите обыденные железные диски и лупите по ним молотком. В процессе они должны стать чашеобразными.

Главную деталь механизма — а это конкретно диски, одеваем на втулку, которую крепим на ось. Оба конца оси присоединяем с помощью шплинтов на большой скобе.

На большой скобе делаем отверстие, куда вставляем трубу с ручками и перекладиной меж ними. На небольшую скобу при помощи сварочного аппарата помещаем шток. Он должен быть 24 мм в поперечнике и 25 см в длине. В шток позже ввинчиваем 16-диаметральный стержень.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

  • из транспортерной ленты;
  • из покрышек грузовика;
  • из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов — это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит — вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта — это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Варианты интересных самоделок из мотоблока

Купив мотоблок, его счастливый владелец решает большинство проблем, связанных с обработкой участка. Богатый набор навесного оборудования позволяет не только качественно пахать почву, но и культивировать ее, убирать картофель, чистить снег и качать воду.

К тяжелому мотоблоку всегда можно докупить тележку, которая превратит его в мини-грузовик.

А что делать хозяевам средних и малых мотоблоков, которые конструктивно не приспособлены к перевозке грузов и выполнению других «тракторных» работ?

Можно твердо сказать одно: сидеть сложа руки и ждать чуда не стоит. Каждый, кто разбирается в механике машин, сможет сделать из мотоблока немало интересных машин.

Этапы сборки

Работу по созданию своими руками самодельной мотособаки разделим на 4 основных этапа. Первый и последний этапы поменять местами нельзя. 2-й и 3-й этапы можно осуществлять параллельно.

1-й этап. Планирование

Для начала стоит представить, с какими характеристиками и внешним видом должна получиться ваша мотособака. Используя готовые схемы и чертежи, корректируя их под себя, составьте список планируемых материалов. Этот этап поможет избежать ошибок и ускорит создание машины. Порядок действий и предложенные материалы могут варьироваться. Следует оценить наличие инструмента и места для работы. Закупить недостающее. На момент начала сборки все материалы и инструменты должны быть в наличии и под рукой. При наличии помощника за 3-4 дня у вас будет готовая собственная мотособака.

2-й этап. Каркас

  1. Собирается основа, скелет машины. Он держит все элементы и испытывает нагрузку и постоянные вибрации. Он не должен прогнуться, швы сварки должны быть надежны. От этого будет зависеть, насколько безопасна ваша собранная своими руками мотособака. Схема и чертежи вашей машины не обязательно должны быть точными. При наличии всех элементов длина, ширина каркаса, места сварки креплений могут подгоняться на месте.
  2. Из труб варится модуль для мотособаки своими руками с помощью сварки. Прямоугольник из профиля 20 х 40 мм. Стойки крепления руля делаются из такого же профиля, но с большей толщиной стенки. Стоит учитывать, что мотособака будет испытывать постоянные вибрации, поэтому модуль либо варим изначально из более прочных труб, либо усиливаем конструкцию в последующем. Для руля используется профильная труба 20 х 20 мм и круглая труба примерно такого же диаметра. То место, где руль крепится к раме, необходимо усилить. На это место идет постоянное давление плюс вибрация. Следует также усилить жесткость рамы, например, приварив поперечные перекладины из профиля 20 х 40 мм или другого. Также рекомендуется внутрь трубы вставлять трубу меньшего диаметра. Привариваем пластины крепления ведущего вала к раме. Делаем крепление двигателя из уголка 40 х 40 мм или иного размера. Отрезаем 6-8 кусков и привариваем их в переднюю часть рамы. Привариваем крепления подвески мотобуксировщика.
  3. Варим защитный каркас двигателя необходимой формы и привариваем его к раме. Привариваем отрезки, соединяющие каркас со стойками крепления руля. Зачищаем неровные края.
  4. Чтобы избежать коррозии металла, сваренную раму окрашиваем. После полного высыхания краски обшиваем стальным (алюминиевым) листом с помощью заклепок.
  5. Высверливаем отверстия для болтов, чтобы закрепить двигатель.

3-й этап. Сборка ходовой части

  1. Кладем гусеницу, внутрь нее вставляем ведущий вал с насаженными корпусными подшипниками, потом вставляем балансир (задний вал). Сверху ставим раму. Раму закрепляем с помощью болтов и гаек. Сразу используйте контргайки. Ставим натяжители гусениц. Существуют различные натяжители гусениц, есть возможность выбрать наиболее подходящие, исходя из вашей конструкции.
  2. Между валами для опоры гусеницы ставим катки (катковые тележки) или склизы. Используются также комбинированные варианты. Склизы можно поставить заводские из пластика. Можно сделать деревянные из прочной древесины. Закрепляем их.
  3. Закрепляем брызговик, фаркоп, натягиваем гусеницу.

Посмотрите ниже схемы и чертежи мотособаки. Своими руками собирается эта техника, но при этом такой вариант очень практичный и надежный. Очень интересно здесь использование катков в ходовой части. Это повышает цену производства, но приравнивает вашу мотособаку к снегоходу по проходимости.

4-й этап. Завершение сборки

  1. Закрепляем двигатель четырьмя болтами.
  2. Устанавливаем звезды, цепь, натяжитель цепи (им может быть башмак цепи ГРМ).
  3. Ставим руль с рычагом газа и кнопкой выключения мотора.
  4. Подключаем все элементы. Прикручиваем защиту двигателя. Готово.

Подбор нужных деталей для мотособаки

В качестве основного элемента управления нам потребуется руль со встроенным переключателем КПП, сцеплением и газом, например, от той же мототехники советских образцов. Для ходовой части необходимы опорные подшипники, к ним – втулки по размеру, плюс опорная рама. Сделать ее легко из водопроводных труб. Чтобы придать им нужную форму, трубы заполняют песком, закупоривают и с помощью паяльной лампы аккуратно изгибают, предварительно зафиксировав в тисках. Далее компоненты скрепляются сварочными прихватами, в соответствии с эталонной конструкцией. Когда видно, что ни какие дефекты не нуждаются в правке, детали свариваются окончательно.

Особенности и виды мотобуксировщиков

Мотособака представляет собой вид гусеничной техники (с двигателем на гусеничном ходу), транспортное средство механического типа, позволяющее передвигаться самостоятельно и перевозить различные грузы на непроходимых участках. Данный агрегат весь популярен в кругах охотников и рыболовов, особенно среди тех, кто предпочитает современным квадроциклам это простое и малогабаритное оборудование.

Автором самого первого самодельного мотобуксировщика в 1975 году стал наш соотечественник, турист, егерь и рыбак-любитель Анатолий Васильевич Фомичев. Мужчина проживал в условиях крайнего Севера и использовал простую модификацию мотособаки вместо упряжки с живими обученными, что значительно облегчало передвижение по заснеженному льду во время рыбалки. В итоге самодельный аппарат одобрил Всероссийский Научно-Исследовательский Институт Охотоведения и Звероводства, и им стали пользоваться охотники по всей стране.

Уже потом появилась техника для различных сезонов с различным целевым назначением:

  • Помощь в буксировке тяжеловесных грузов;
  • Передвижение в труднопроходимых местах, сквозь сугробы, заболоченные зоны, глину и грязь;
  • Помощь в сельском хозяйстве и большом производстве.

Современные мотособаки могут иметь грузоподъемность до 350 кг.

Основные составляющие элементы и органы управления конструкции:

  1. Двигатель (или силовой агрегат) – самая важная составляющая часть, самая дорогая и конструктивно сложная;
  2. Ходовая часть;
  3. Поворотный механизм;
  4. Рама с элементами крепежа (отверстиями);
  5. Рама агрегата силового типа;
  6. Подмоторная рама или Плита под мотором (отвечает за надежную фиксацию двигателя);
  7. Руль со встроенными органами управления (в том числе с переключателем КПП, ручкой газа и сцепления);
  8. Лыжный модуль;
  9. Трансмиссия (отвечает за передачу полезного момента с вала двигателя на саму гусеницу моторного буксировщика).

Гусеничная приставка – это модуль, где располагается сиденье для водителя и зона установки мотоблока.

Как управлять мотособакой:

  • Сидя на прицепе;
  • Стоя на санях.

Завести и остановить снегоходную гусеничную машину можно:

  1. Нажав на рычаг газа;
  2. Нажав на сцепление.

Ходовую часть рекомендуется приобретать уже в сборе, а остальные элементы можно изготовить и самостоятельно. Дело в том, что сроки создания агрегата могут сильно растянуться в связи с трудоемкостью работ, а также необходимостью наличия определенных навыков.

Самодельный мотобуксировщик для рыбалки

Подвеска может быть нескольких видов:

  1. Комбинированной;
  2. Склизовой;
  3. Катковой.

От выбранного типа подвески будет зависеть плавность и скорость передвижения. Самой быстрой является склизовый вид, поскольку зазор при перемещениях засоряется меньшим количеством грязи, снега и других посторонних предметов. Кроме того, сам силовой двигатель будет работать с меньшими перебоями, без перегрузок и перегрева.

Как мы уже выяснили, мотособака для мотоблока представляет собой гусеничную приставку с зафиксированным сидением для человека, у которой вместо стандартных привычных всем колес – гусеница. Перед самостоятельным изготовлением следует хорошо подготовиться: наметить чертеж, выбрать подшипники для опоры, выточить втулки, приготовить все необходимые материалы и инструментарий. Но обо всем по порядку.

Снегоход и болотоход из мотоблока

Принципиальной разницы между этими самоделками нет, поскольку снегоход из мотоблока, как и болотоход на его базе объединяет одно принципиальное требование: минимальное давление на грунт

Переделывая мотоблок под новое 4-х колесное шасси особое внимание нужно уделить качеству изготовления широких снего-болотоходных колес

Лучше всего изготовить грунтозацепы таким образом, чтобы в них можно было разместить стандартные колеса мотоблока.

Владельцы тяжелых мотоблоков с прицепной тележкой могут сделать из него самодельный снегоход, вообще не меняя конструкцию. Для этого достаточно переобуть свой ручной трактор в новые внедорожные «лапти». Покрышки перед этим нужно спустить, затем поддомкратить раму, вставить колеса в грунтозацепы и снова накачать их. После этой несложной работы можно спокойно отправляться в путешествие по заболоченной местности или по глубокому рыхлому снегу.

Практика подтверждает, что такой самодельный болотоход даже с не очень мощным 6-сильным бензиновым мотором довольно резво ездит по равнине и уверенно преодолевает небольшие уклоны.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения

(задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.


Если мастеру необходимо сделать более скоростной снегоход

(по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

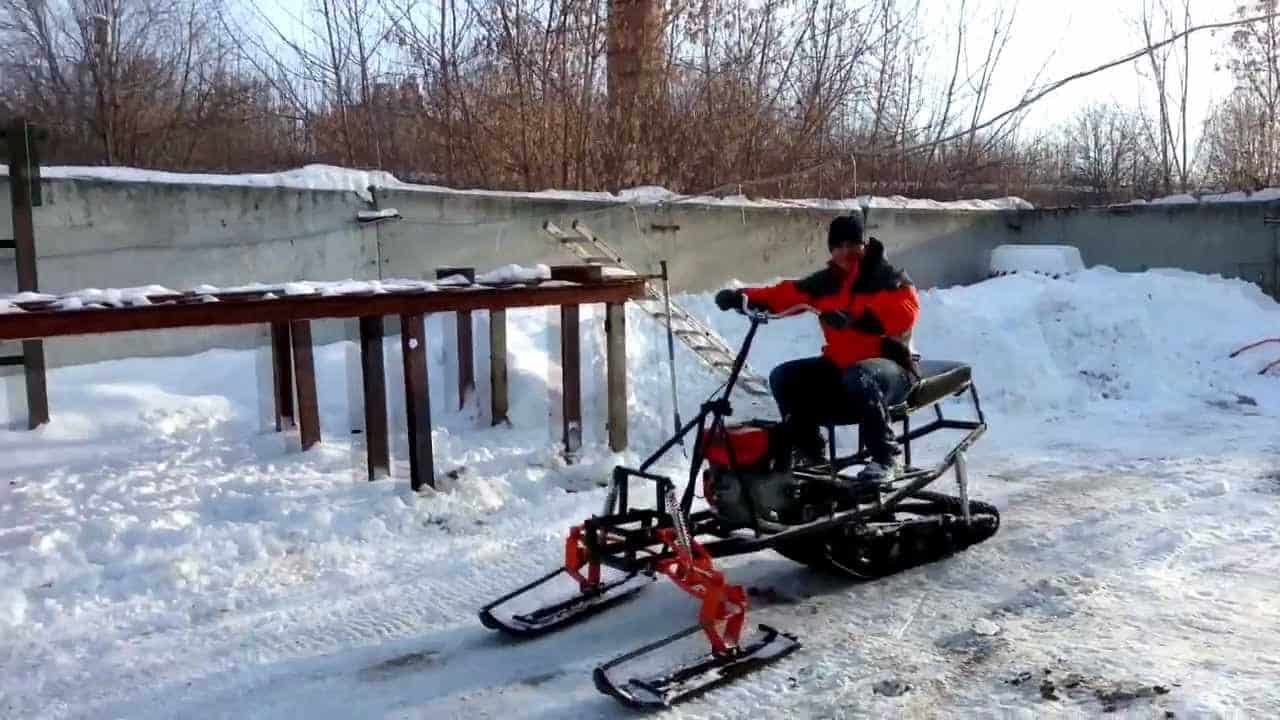

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью

и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

  • внедорожники;
  • болотоходы;
  • амфибии;
  • гусеничные тягачи и транспортеры;
  • квадроциклы;
  • машины категории ATV и т.п.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см


Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см

с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси

. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.


Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
