Подъемный кран своими руками

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

  • производительность;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

  • электрогидравлическими;
  • дизельными;
  • электрическими;
  • гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

  • подъемного устройства,
  • мобильной платформы;
  • равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

  • двухсекционный распределитель;
  • втулки;
  • насос;
  • гидравлический цилиндр;
  • двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Пионер-1000

Стреловой кран Пионер-1000 — усовершенствованное многофункциональное оборудование грузоподъемностью в 1000 кг. Поворотные и подъемные механизмы работают от электрической сети напряжением 380 В и приводной мощностью 4,75 кВт, благодаря чему управление становится быстрым и легким.

Стрелу производят в 3 вариантах:

С увеличением длины грузоподъемность и высота подъема уменьшаются:

  • стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
  • на 3 м — до 0,8 т на высоту 6 м;
  • на 4 м — до 500 кг на 5,3 м;
  • при наземном креплении — 6 м.

Фиксация производится с помощью стяжек.

Консольные агрегаты выполняют в 2 вариантах:

  • переставными;
  • передвижными на колесах.

На поворотной платформе стационарного подъемника устанавливают специальные упоры, регулирующие угол наклона и предохраняющие от запрокидывания.

В передвижном кране производители сооружают рельсы из швеллеров, по которым происходит перемещение.

Рабочая скорость достигает 11, 8 м/мин.

В сравнении с Пионером-500, в котором контргрузы навешиваются, в тоннике противовесы в количестве 15 штук по 48 кг находятся в специально оборудованном ящике.

Технические характеристики КП-1000:

  • габаритные размеры в собранном виде — 6100х2140х6500 мм;
  • масса без противовесов — 1070 кг;
  • полная масса — 1820 кг;
  • ходовица с поворотной рамой — 2850х2130х1600 мм;
  • стрела — 6,45 м.

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры. Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра. Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

Как сделать лебедку своими руками, используя червячную передачу, можно посмотреть на чертеже:

Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза. Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра

Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

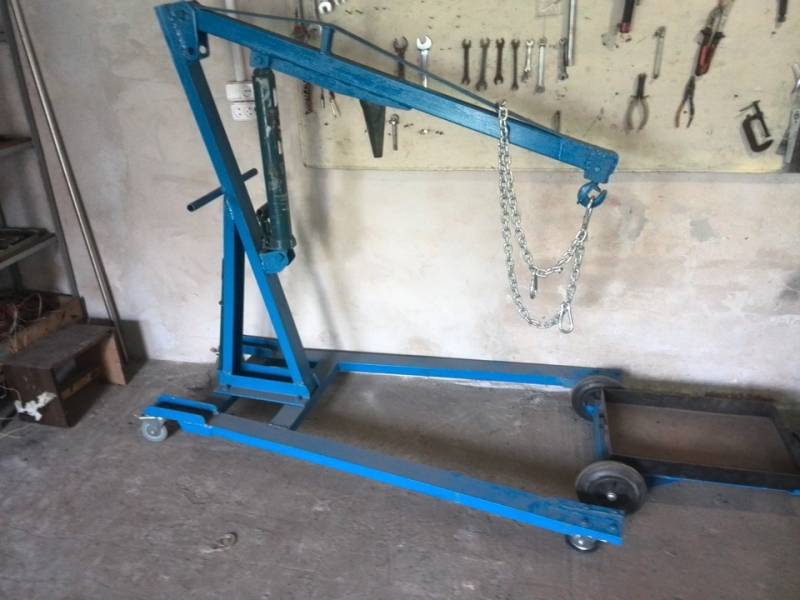

Самодельный мини кран на основе бутылочного домкрата

Чтобы изготовить гидравлический кран, будем использовать доступные материалы, которые у многих найдутся в гараже.

Cоветуем: Рихтовочный молоточек из остатков меди и бронзы своими руками

А если даже ничего подходящего под рукой не найдется — все необходимое можно за копейки приобрести на чермете.

Подъемный механизм пригодится как в гараже (например, чтобы поднять и опустить двигатель автомобиля), так и в процессе строительных работ — для монтажа и демонтажа различных металлоконструкций.

Основные материалы, которые потребуются для изготовления мини крана:

  • профильная труба с толщиной стенки не менее 3 мм;
  • металлическая пластина толщиной 5 мм;
  • бутылочный домкрат (грузоподъемность — на ваше усмотрение);
  • поворотные колесики;
  • стальная цепь с крюком.

Основные этапы работ

Первым делом необходимо изготовить опору гидравлического мини крана. Для этого нам потребуются профильные трубы.

При помощи болгарки отрезаем заготовки подходящей длины, и свариваем основание. После этого к опоре необходимо будет приварить вертикальную стойку.

К ее верхней части привариваем две металлических пластины, к которым крепится стрела подъемника.

В качестве привода, который будет поднимать и опускать стрелу, используем гидравлический домкрат грузоподъемностью 12 тонн (можно и другой домкрат взять).

К вертикальной стойке привариваем под углом кусок профильной трубы, который будет служить упором для домкрата.

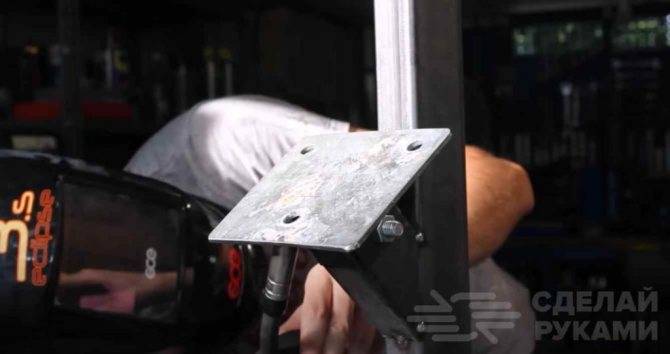

Из листового металла вырезаем квадратную пластину, и привариваем к ней «уши». С помощью болта и гаек крепим пластину к упору — это подвижная площадка, на которую будет опираться подошва домкрата.

К нижней части стрелы привариваем «стакан» для опорной точки поршня домкрата. Далее зачищаем сварные швы болгаркой, после чего красим все изготовленные элементы.

Сборка грузоподъемного крана

Крепим бутылочный домкрат к подвижной опорной площадке на вертикальной стойке. Опускаем стрелу, чтобы поршень домкрата вошел в «стакан».

Cоветуем: Простой гидравлический пресс с использованием домкрата

Устанавливаем выдвижную секцию телескопической стрелы, к концу которой мы крепим цепь с крановым крюком.

Такой самодельный подъемник отлично подойдет для снятия и последующей установки мотора с машины. Также его можно использовать для других целей — в мастерской и гараже. Конструкция надежная и недорогая.

Пошаговое описание того, как сделать для гаража или мастерской мини кран из домкрата, смотрите в видеоролике.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Gexx Участник FORUMHOUSE

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

В итоге у пользователя получился универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», который значительно упрощает работы по возведению дома.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Производство консольных кранов общепромышленного, пожаробезопасного и взрывозащищенного исполнения. Грузоподъемность стационарных электрических и ручных консольный кранов до 5тн, вылет стрелы до 7м (возможно более по спец. заказу). Грузоподъемность настенных ручных консольный кранов до 3,2тн, вылет стрелы до 7м.

Создание габаритного чертежа консольного электрического крана– один из важнейших этапов его производства. Чертежи позволяют уже на этапе проектирования учесть большинство нюансов, связанных с конструкцией крана, монтажом и дальнейшей работой. Чертеж наглядно демонстрирует такие параметры крана, как способ его монтажа, максимальный и минимальный вылет стрелы крана, его грузоподъемность, максимальную высоту подъема грузов, высоту самого устройства, его массу, все статические нагрузки на конструкцию, размеры креплений и угол его поворота.

Далее на странице представлен чертеж типового консольного поворотного крана. Если необходимо модернизировать консольный кран поворотный или установить на него дополнительные опции, специалисты нашей компании могут быстро предоставить Вам габаритные чертежи, с учетом всех усовершенствований.

Конструкция из подручных средств для работ в гараже

Такой самодельный подъемник особенно нужен тем, кто производит ремонт автомобилей, для снятия или установки тяжелых узлов и агрегатов машины.

Сборка крана производится со станины, которая сваривается из трубы, железного профиля, уголков. Проще их установить крест-накрест, так как такое расположение обеспечивает большую устойчивость крана. На края крепятся колесики для удобства передвижения по гаражу.

Вертикально по центру из тех же материалов устанавливается мачта. В нижней части привариваются укосины, которые идут к станине для укрепления конструкции. Гаражный кран делается невысоким, необходимо учитывать пространство гаража. К станине одним краем крепится стрела из железного профиля, так чтобы она могла свободно перемещаться вверх на 90 градусов параллельно полу.

Стрела изготавливается телескопическая, поэтому вовнутрь нее устанавливается еще один профиль с меньшими размерами, но так, чтобы внутри не было большого люфта. На первом, более толстом колене делается фиксатор для зажима выдвинутого второго колена и усиливаются края в том месте, где выходит второе более тонкое колено.

Вверху вертикальной мачты рассчитывается расстояние и устанавливается упор под гидравлический домкрат. На стреле тоже нужно сделать под него упор. Крюк крепится к концу второго колена стрелы. В этом колене делаются отверстия под фиксатор, расположенный на первом колене.

После полного закрепления всех соединений на площадку вертикальной мачты устанавливается гидравлический домкрат, который подъемным пятаком упирается в упор, расположенный на стреле. При помощи ручки приводится в действие подъемник, поднимающий стрелу.

Принцип действия электродвигателя

Статор двигателя создает вращающееся магнитное поле, а ротор выполняет роль проводника Действие асинхронного электродвигателя, имеющего три фазы, основано на взаимодействии проводника и вращающегося магнитного поля. Магнитное поле создается обмоткой статора, а обмотка ротора является проводником, помещенным в магнитное поле. Вращающийся момент двигателя уменьшается при увеличении частоты вращения ротора и, соответственно, наоборот, когда частота вращения ротора уменьшается, вращающий момент двигателя увеличивается.

Если ротор и магнитное поле статора имеют одинаковую частоту вращения (предельный случай), ток в обмотке ротора полностью отсутствует. Но добиться такого практически невозможно, так как даже при пуске частота вращения ротора все равно меньше, чем частота вращения магнитного поля, создаваемого статором. Именно благодаря данной особенности такой электродвигатель получил название асинхронного.

Что касается числа пар полюсов магнитного поля, то оно определяется количеством обмоток каждой из фаз статора, к примеру, если фазы статора состоят из двух обмоток, то и число пар полюсов будет равно двум.

При короткозамкнутом роторе частота вращения двигателя регулируется либо изменением числа пар полюсов статора, либо при помощи изменения частоты тока. Для того чтобы изменить частоту питающего тока используют специальные преобразователи или источники переменного тока. Если регулировка частоты осуществляется путем изменения пар полюсов статора, то его фазы укладывают таким образом, чтобы каждая имела несколько обмоток с различным числом пар полюсов. Из-за сложности регулировки частоты короткозамкнутые двигатели на мостовых кранах практически не используются.

Асинхронные двигатели, имеющие фазовый ротор – это двигатели, которые чаще всего используются для электропривода мостовых кранов, так как изменение частоты вращение достигается наиболее простым путем – введением в цепь ротора резистора.

Создаём самый простой подъёмный механизм собственными руками

Строительство подъёмного крана медленная задача и оправдана в случае если он будет требоваться часто или рабочий объем очень большой. В том случае, когда груз необходимо поднять немедленно или это разовая операция, то воспользуйтесь средствами находящимися под рукой.

Для создания самого простого подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки крепится неподвижно на опоре. Это будет очень высокая точка, до которой можно поднять груз. Второй блок закрепляем на груз при помощи строп или крюка. Верёвку протягиваем в первую очередь по блоку, закреплённому на грузе, после пропускаем через верхний блок. Выигрыш в силе при этом будет в несколько раз. Применяя свой вес легко можно поднять груз весом в 100 килограмм на требуемую высоту.

Мини кран для подъемных работ собственными руками

Если добавить возможность перемещения верхнего блока по направляющей, к примеру по рельсе, то можно получить кран консольного типа, изготовленный собственными руками. Он пригодится в гаражных условиях для движения тяжёлых частей машин.

Необходимо не забывать, что во время работы с подъёмником не нужно делать резких движений. Груз нужно подымать медленно. И самое основное – только не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Инструменты и материалы

Самое основное, во время изготовления подъёмного крана, это применять хороший инструмент материалы. Это даст гарантию тому, что конструкция выйдет крепкой и неопасной.

Канат стальной обязан иметь небольшое растяжение, это даст больший выигрыш в силе во время использования системы блоков. Фурнитуру, применяемую для обвязки нужно брать только железную. Пластиковая фурнитура не выдержит сильных нагрузок и ломается в непредвиденный момент. Для крепежа некоторых частей самодельного крана нужно выбрать метизную продукцию очень высокой прочности.

Если предполагается применение лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Прекрасным выбором будут лебёдки, которые способны поднять груз весом в 1 тонну и более.

Напоследок хочется ещё один раз напомнить про необходимость выполнения техники безопасности во время работы с подъёмными механизмами. Также, независимо от того, считается ли кран покупным либо же выполнен собственными руками, перед тем как приступить к работе нужно провести его осмотр.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Опытные автовладельцы говорят, что кран-балка в гараже нужен редко, но если уж потребовался, то заменить его нечем. Он используется для снятия и установки двигателя, реже – для перемещения других грузов. Покупные механизмы стоят дорого и занимают много места, поэтому оптимальный выход для частного мастера – кран балка своими руками из подручных материалов.

Для того чтобы сделать гаражный подъёмник своими руками, вам потребуется:

  1. Для стоек – труба сечением 100х100, длиной 2350 мм – 2 шт.
  2. Для поперечной штанги – круглая труба диаметром 100 мм и длиной 4150 мм.
  3. Для опор – труба круглая диаметром 110 мм и длиной 600 мм – 2 шт.
  4. Для оснований и диагональный опор – уголок 100х100 мм.
  5. Болты М 16 для крепления опор к штангам.
  6. Колёса (например, от складской тележки) – 4 шт.
  7. Ручная лебёдка грузоподъемностью до 1 т.
  8. Трос и ролики (например, от привода дверей лифта).

Кран-балка необходим для перемещения различных грузов

Устройство кран-балки

Механизм представляет собой П-образную конструкцию (мост) с подъемным механизмом. В крупных автомастерских обе части могут быть подвижными. Мост движется по рельсам, подъёмник – по пролётной балке. В гаражах для экономии места рельсы не прокладывают, а мост оснащают колёсами.

Устройство кран-балки состоит из опор, пролетной балки и подъемного механизма. Опоры свариваются из металлических труб и швеллера. В качестве грузоподъемного механизма используется ручная или, реже, электрическая лебедка.

Краны-балки относятся к типу «управляемая с пола» в отличие от тех, которыми манипулируют из кабины. Для облегчения труда механика гаражный кран может быть оборудован электрической лебёдкой

. Это увеличит расходы на изготовление и обслуживание, но при необходимости часто демонтировать двигатели и другие тяжёлые агрегаты, окупит себя. В сельской местности, где есть перебои с электричеством, недостаточная мощность или перепады напряжения, стоит отдать предпочтение ручной лебёдке. Особенно если речь идёт о личном гараже, а не частной мастерской.

Выше мы рассмотрели, из чего состоит кран-балка: опоры, пролётная балка и подъёмник. Изготовление проходит в несколько этапов:

  1. Сварить вертикальные опоры в виде перевёрнутой буквы Т с двумя диагональными опорами.
  2. Приварить пролётную трубу, чтобы получилась П-образная конструкция.
  3. Установить колёса.
  4. Приварить к одной из боковых опор лебёдку.
  5. Установить подъёмный механизм: зафиксировать ролики, протянуть трос и подвесить крюк.

Готовые чертежи можно найти в сети, но проще сделать самому, подогнав изделие под размеры гаража.

Чертеж крана

Если этот вид подъемника по каким-то причинам не подходит, можно изготовить гаражный кран гусь своими руками – это займёт даже меньше времени. Кран-гусь имеет Г-образную форму, где вертикальная стойка оснащена домкратом, а не лебёдкой. Его подкатывают под автомобиль спереди и поднимают двигатель, качая гидравлический домкрат. Стрела двигается вверх и поднимает груз.

Ещё одно интересное решение, которое поможет сэкономить место – подвесной кран-балка. В отличие от опорной конструкции, описанной выше, пролётная балка крепится к потолку посредством рельсы (двутавровой балки). Этот вариант требует достаточной высоты потолка и прочности постройки.

Все устройства должны быть испытаны с грузом, вес которого на 20 % превышает максимальную планируемую нагрузку.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

  • 4 телескопических трубы внешним диаметром 140 мм,
  • трехметровая двутавровая балка,
  • металлические уголки для опорных конструкций,
  • тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

Кран балка для гаража своими руками

Два варианта построения бизнеса по кузовному ремонту автомобилей. И так способ первый.

Вы в одном лице и мастер и директор. Как правило такие мастерские имеют небольшой финансовый оборот в силу ограниченного количества работников мастеров. Как правило кузовным ремонтом занимаются в своих гаражах или берут в аренду небольшие помещения. Регистрация индивидуального предпринимательства в таких случаях можно сказать практически не требуется, так как суммарный денежный оборот наличных средств не превышает все заданные пределы в рамках Российского законодательства. Если в ваших планах именно такая мастерская, то первое что вам необходимо:

1. Небольшой гаражный бокс, чтобы в нем можно было проводить единовременный ремонт от одного до трех автомобилей. 2. Несколько человек для выполнения различной подсобной работы — принеси подай. 3. Необходимое оборудование — различные виды сварок для кузовного ремонта и сопутствующий инструмент.

Во втором случае, когда вы хотите открыть нормальный бизнес, с регистрацией и налогами, заморочек потребуется немного больше, но основная смысловая их нагрузка остается прежней.

1. Помещение, желательно на территории какого-нибудь предприятия, так как в этом случае будет охрана включена за небольшую доплату охранику. А это уже плюс. 2. Кредиты на приобретение всего необходимого оборудования. После чего так же вам стоит все это дело застраховать от возможных рисков. В большинстве случае страхуется имущество на пожар и кражу. 3. Поиск квалифицированного персонала. Если вы не разбираетесь в ремонте автомобилей, то доверьте это дело профессионалу в своей отрасли. 4. Следующий этап становления вашего бизнеса — это регистрация в налоговой системе.

Tags: Кран балка для гаража своими руками

Методы крепления верёвки к грузоподъёмному механизму

При разработке комплексных полиспастов, нередко нередки ситуации, когда троса соответственной длины для крепежа подвижного блока не оказывается рядом.

Кран для газобетонных блоков

Методы крепления троса при помощи такелажа общего назначения:

  • С применением репшнура. При помощи самозатягивающегося узла репшнур привязывается к ключевому тросу. По мере поднятия груза, схватывающийся узел передвигается по ключевой верёвке, давая возможность таким образом расширить высоту подъёма груза.
  • С применением зажимов. В случае применения стального троса – применять репшнур возможным не представляется, по этому приходится задействовать специализированные зажимы.

3 Конструкция из подручных средств для работ в гараже

Такой самодельный подъемник особенно нужен тем, кто производит ремонт автомобилей, для снятия или установки тяжелых узлов и агрегатов машины.

Сборка крана производится со станины, которая сваривается из трубы, железного профиля, уголков. Проще их установить крест-накрест, так как такое расположение обеспечивает большую устойчивость крана. На края крепятся колесики для удобства передвижения по гаражу.

Вертикально по центру из тех же материалов устанавливается мачта. В нижней части привариваются укосины, которые идут к станине для укрепления конструкции. Гаражный кран делается невысоким, необходимо учитывать пространство гаража. К станине одним краем крепится стрела из железного профиля, так чтобы она могла свободно перемещаться вверх на 90 градусов параллельно полу.

Стрела изготавливается телескопическая, поэтому вовнутрь нее устанавливается еще один профиль с меньшими размерами, но так, чтобы внутри не было большого люфта. На первом, более толстом колене делается фиксатор для зажима выдвинутого второго колена и усиливаются края в том месте, где выходит второе более тонкое колено.

Вверху вертикальной мачты рассчитывается расстояние и устанавливается упор под гидравлический домкрат. На стреле тоже нужно сделать под него упор. Крюк крепится к концу второго колена стрелы. В этом колене делаются отверстия под фиксатор, расположенный на первом колене.

После полного закрепления всех соединений на площадку вертикальной мачты устанавливается гидравлический домкрат, который подъемным пятаком упирается в упор, расположенный на стреле. При помощи ручки приводится в действие подъемник, поднимающий стрелу.
