Лебедки ручные и электрические: назначение, устройство и использование

Назначение и принцип действия лебедки

Лебедку применяют во многих отраслях человеческой деятельности.

Это специальный механизм, предназначенный для поднятия груза по вертикали или его передвижения по горизонтали за счет передачи усилия от привода барабана до гибкого тягового элемента, например, троса или цепи.

В зависимости от вида лебедки, с ее помощью можно выполнять следующие задачи:

• Перемещать автомобиль. Тут механизм чаще всего используется, чтобы подтянуть транспортное средство к какому-либо статическому объекту, в случаях, когда машина не способна самостоятельно передвигаться, например, «села» в песок. При помощи лебедки машина может подтягиваться сама, либо подтягивать другие ТС. Вообще лебедка, установленная на любом транспорте, особенно предназначенном для езды по пересеченной местности, включая снегоход и квадроцикл, используется для высвобождения застрявшей техники.
• Подъем груза – самый очевидный способ использования механизма. Так лебедки представляют собой основу подъемных систем различных кранов, включая автомобильные и башенные. Также специальные ручные лебедки автолюбители и мастера покупают в гараж, как альтернативу тали. Кстати говоря, сами тали, равно как и кран-балки, которые встречаются почти в каждой крупной мастерской, также построены на основе лебедочного механизма.
• На воде лебедки используются в составе якорного, швартовного устройства как небольшой лодки, так и огромных судов.

Следует сразу отметить, что несмотря на схожий принцип работы, каждый вид лебедок предназначен для выполнения вполне конкретной, ограниченной работы.

Самый же простой вариант исполнения устанавливается на колодце, для спуска и подъема ведра с водой.

Это интересно: Регулятор мощности на симисторе и тиристоре — излагаем в общих чертах

Виды лебедок

На сегодняшний день самыми распространенными являются рычажная и барабанная ручные лебедки.

Рычажная лебедка

Именно этот вид чаще всего используется автовладельцами. И это неслучайно, ведь ручная лебедка механическая рычажного типа имеет неоспоримые преимущества – габаритность и возможность работы даже при отсутствии жесткого крепления на опоре.

К комплекту с лебедкой ручной рычажной часто прилагаются другие полезные приспособления:

• трос-удлинитель;
• блок, увеличивающий тяговое усилие;
• корозащитная стропа;
• тросогаситель и защитные перчатки.

Стандартная же конструкция состоит из металлической рамы со встроенным в нее механизмом и рычага. Еще один важный элемент этого приспособления – храповик – своеобразное колесо, на котором расположены упорные зубья. В каждый из этих зубьев упирается стальной штырь, который предупреждает кручение колеса в обратную сторону, тем самым обеспечивая оптимальную натяжку троса

При этом всю нагрузку берет на себя рама лебедки, поэтому очень важно, чтобы она была изготовлена из качественного и толстого металла

Барабанная лебедка

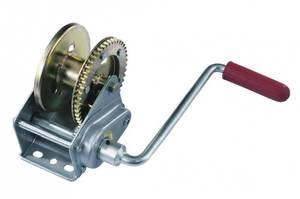

Ручная барабанная лебедка состоит из:

• барабанов (существуют модели с одним, двумя и даже тремя барабанами);
• редуктора (шестеренчатого или червячного);
• рычага;
• ленточного тормоза, который дает возможность экстренной остановки работы при возникновении непредвиденных ситуаций, что положительно сказывается на безопасности эксплуатации.

Принцип работы заключается в следующем: зубчатая передача, а следом за ней и вал с ведущей шестерней приводятся в работу при помощи рычага. В торце шестерни установлен фрикцион, а в торце барабана – кольцевая выточка, размеры которой соответствуют размерам фрикциона. За счет этого прикрепленный к барабану канат наматывается и поднимает за собой груз.

Следует знать о недостатках барабанной ручной лебедки:

• ограниченная длина каната;
• маленькая окружность внутренней части барабана. При использовании стального троса образовывается его сильный изгиб, поэтому он очень быстро выходит из строя;
• слабый механизм укладки троса.

Типы лебедок и их применение, принцип работы и применение лебедки

Грузоподъемное оборудование – один из самых необходимых помощников в работе. Так, для поднятия грузов, одним из самых удобных устройств считается лебедка. Лебедка, это устройства для передвижения грузов посредством движущегося гибкого элемента — каната, цепи или троса. Применение лебедки известно еще во времена рабовладельческого Египта и уже тогда позволили значительно ускорить подъем и перемещение грузов. В то время они приводились в движение мускульной или гужевой силой. Развитие техники и производства позволило использовать механический привод, который значительно облегчил работу с лебедкой.

В настоящее время используется два основных вида лебедок – это лебедки с ручным приводом и лебедки с электрическим приводом.

Лебедки ручные это универсальное и дешевое решение для подъема грузов на строительных площадках, складах, небольших производствах, а так же отлично подходит для вспомогательных и монтажных-демонтажных работ. Область применения ручных лебедок очень широка, так как для их работы не требуется наличие источников электричества.

К ручным лебедкам относятся рычажные лебедки, барабанные лебедки и монтажно-тяговые механизмы. Принцип работы лебедки рычажной ручной основан на протягивании каната через корпус с помощью сжимов, попеременно зажимающих канат и продвигающих его, в соответствующем направлении. В барабанной лебедке с ручным приводом подъем, и опускание грузов производятся вращением вручную одной либо двух рукояток, установленных на приводной вал. Для ускорения поднятия легких грузов изготовляют двухскоростные лебедки. Монтажно-тяговые механизмы своеобразны собственной системой, менее похожи на другие ручные лебедки. Принцип их работы базируется на протягивании каната через механизм лебедки, что позволяет применять канаты неограниченной длины.

Электрические лебедки — это грузоподъемное оборудование, предназначаемое для производств подъемно-транспортных операций при производстве строительных, монтажных и остальных работ, буровых установок, для комплектации различных строительных подъемных устройств, мачтовых подъемников, кранов, а также для перемещения железнодорожных вагонов и цистерн.

Лебедки тяговые предусмотрены для производства подъемно-транспортных операций для монтажных, строительных и прочих работ, а также для комплектации строительных подъемных устройств. Крепятся данные тяговые лебедки к любой, удобной для вас поверхности, к примеру: полы, стены, потолки, при помощи крепления на горизонтальной либо вертикальной площадке.

Лебедки маневровые предназначаются для передвижения железнодорожных вагонов на прирельсовых складах, и применяются на погрузочно-разгрузочных участках, что позволяет заменить тепловоз. Эти лебедки классифицируют как однобарабанные и двубарабанные, а по виду потребляемой энергии — электрические и пневматические.

Лебедки вспомогательные и буровые лебедки предназначены для транспортировки грузов и инструмента с приемных мостиков на буровые площадки, подъема грузов, свинчивания и развинчивания обсадных труб.

Лебедки скреперные предназначены для доставок отдельной от массивов горной массы при подземной разработке полезных ископаемых. Они также используются на открытых разработках и используются как средство механизации складирования кусковых и сыпучих материалов. В движение лебедка приводится при помощи включения или выключения рабочего и холостого барабана с помощью ручного тормоза. Шахтная лебедка, предназначается для передвижения оборудования и грузов, монтажных и погрузочно-разгрузочных работ в условиях шахт.

Преимуществами использования лебедок является небольшие физические усилия при пользовании, простота конструкций и их управления, компактность габаритов и надежность в работе, большие тяговые усилия. С помощью лебедки Вы можете значительно облегчить работы связанные с подъемом и перемещением грузов, это позволит сэкономить время и средства.

Лучшие ручные рычажные лебедки

Конструкция ручного рычажного устройства очень простая – стальная рама, внутри которой располагается механизм. Тяга осуществляется за счет рычага, прикрепленного к корпусу

Какую выбрать ручную рычажную лебедку, и как определить надежность? В первую очередь необходимо обратить внимание на толщину рамы. Многие не рекомендуют покупать агрегаты, у которых толщина рамы меньше 3 мм

В категории представлены лучшие лебедки, которые имеют надежный размер рамы.

Зубр «Профессионал»

Тросовые ручные лебедки Зубр «Профессионал» считаются самыми надежными, доступными механизмами. Прочная металлическая рама обеспечивает надежную грузоподъемность до 4 тонн. Основной крюк изготовлен из специальной углеродистой стали неподдающейся ломкости. Рама выдерживает высокие нагрузки, устойчива к разрушению. Специальный переключатель повышает безопасность во время наматывания/разматывания троса. Двойной цельнокованый храповик дает надежную тягу при максимальной грузоподъемности. Усиленная «собачка» обеспечивает безопасность и безотказную работу. Узлы крепления из закаленной стали повышают качество изделия, эффективность, долговечность. Гарантия 6 мес, длина троса – 3 м, номинальный вес 6.73 кг.

Достоинства

• Надежность за счет закаленной стали;
• Небольшой вес, малые габариты;
• Сумка в комплекте;
• Тяговая нагрузка 4 т;
• Приемлемая цена.

Недостатки

Короткий трос.

Многие пользователи отмечают, что модель отличается удобной рукояткой анатомической формы, обеспечивает удобный хват. Одно из преимуществ – компактные габариты, простота использования.

Sparta

Лебедка ручная для подъема груза Sparta с одинарным храповым колесом подходит для поднятия и перемещения грузов в вертикальной, горизонтальной, наклонной плоскости. Часто применяется при монтажных, разгрузочных работах на стройке, где не нужна скорость, а перемещение грузов происходит на малые расстояния. Для удержания грузов модель оснащена храповым тормозом. Крепкий стальной строп диаметром 5 мм обеспечивает надежное перемещение, подъем и удержание. Два штатных крюка из закаленной стали прочно фиксируют вес, повышая безопасность при перемещении. Тяговый механизм грузоподъемностью 600 кг. Максимальная тяговая нагрузка с блоком 1.5 т. Длина стального троса -1,5 м. Гарантия – 3 мес., вес – 1.8 кг.

Достоинства

• Облегченная модель;
• Маленький вес;
• Прочность;
• Бюджетная цена.

Недостатки

Небольшая грузоподъемность.

Модель станет хорошим выбором для проведение работ с небольшими грузами. Ее стоит приобрести тем, кто не желает платить больше за лишние характеристики тягового усилия.

Mirax

Рычажный тросовый механизм Mirax станет универсальным помощником, когда работа застанет в пути. Для эксплуатации ручного инструмента совершенно не нужны источники электропитания. Легко справляется с перемещением грузов по горизонтальной и наклонной плоскости. Механический аппарат небольших габаритов, не занимает много места в багажнике. Два крюка из закаленной углеродистой стали, двойной храповый механизм. Эргономичная пластмассовая рукоять на ручке облегчает захват. Усиленная рама, качественные комплектующие обеспечат продолжительный срок эксплуатации. Стальной строп диаметром 4 мм, длина – 1,8 метра. Вес 2,3 кг. Тяговое усилие 1,5 т.

Достоинства

• Облегченная, но прочная рама;
• Хорошее тяговое усилие;
• Выносливость;
• Справляется с подъемом под уклоном до 15 градусов.

Недостатки

• Нет тормоза;
• Короткий трос.

Многие потребители отмечают, что в работе потребуется дополнительный буксировочный ремень, так как часто длины 1.8 м недостаточно для зацепления лебедочного крюка с точкой опоры.

Типы лебедок

Во время монтажных, строительных или ремонтных работ используется различное оборудование для подъема грузов. Но очень часто приходится не просто поднимать груз вертикально, а перемещать его по горизонтали. В таких случаях на помощь приходят лебедки – механические устройства для вертикального и горизонтального перемещения грузов. Используя это приспособление, можно вытащить машину, застрявшую в грязи, подтянуть станок, пришвартовать судно или, к примеру, передвинуть тяжелые бетонные блоки.

Лебедки бывают ручные и электрические. Каждые типы лебедок имеют свои достоинства и недостатки.

Ручная лебедка рычажного типа используется в быту и при выполнении несложных монтажных работ. Она имеет небольшие габариты и функционирует без жесткого закрепления на поверхности. Ручную рычажную лебедку, благодаря маленьким размерам, легко установить в труднодоступном месте.

Ручная лебедка барабанного типа действует по принципу наматывания троса на барабан. Она состоит из корпуса, зубчатого барабана, двух подшипников и рукоятки. Устройство используется для выполнения простых работ, позволяет поднимать грузы на уровень роста человека и обеспечивает двойное тяговое усилие.

Ручная лебедка червячного типа имеет в конструкции «винт Архимеда» (червяк). Ее преимущество в миниатюрных размерах, многообразии способов крепления и надежности.

Монтажно-тяговый механизм является одним из типов лебедки. Он работает по принципу рычага и предусматривает в конструкции «кулачки». Трос натягивается в нужном направлении и проходит через кулачки, перемещая груз. Преимущество в том, что можно использовать трос любой длины.

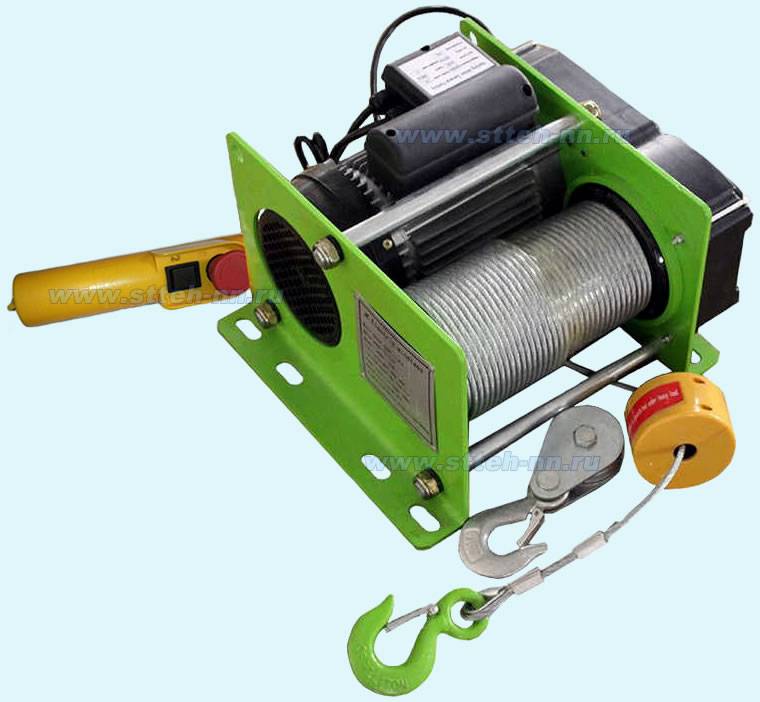

Малогабаритная электрическая лебедка отличается небольшим весом (до 40 кг), легкой транспортировкой и работает от сети 220 В. В зависимости от конструкции, ее можно установить стационарно на балку или на подвижную каретку. Грузоподъемность малогабаритных лебедок ограничена полутора тоннами.

Малогабаритная планетарная лебедка имеет в конструкции редуктор планетарного типа (ведущее колесо и ведомые колеса). При небольших габаритах и весе она обеспечивает достаточную мощность для подъема автомобилей.

Монтажная лебедка, работающая от электричества, относится к промышленному оборудованию, применяется при строительстве и монтажных работах. Вес таких устройств — от 250 кг.

Тяговая лебедка выполняет подъемные и транспортные функции. Высокая мощность этого оборудования предназначена для обеспечения большого тягового усилия. К примеру, с их помощью можно перемещать тележки для строительных кранов.

Надежная и мощная электрическая лебедка обеспечивает большую скорость перемещения груза, а для ее использования не требуется физической силы.

Конструктивные особенности

Наибольшей популярностью сегодня пользуются барабанные модели и ручные лебёдки механические рычажного типа. Хоть у этих инструментов и аналогичное предназначение, однако, принцип их действия несколько различается.

Оборудование барабанного типа

По своим внешним качествам этот вид инструмента напоминает автомобильные лебёдки, которыми оснащён специальный транспорт. В их конструкцию включён редуктор и барабан. Первый обычно бывает червячным или шестерёнчатым. Барабан в этом устройстве предназначен для наматывания на него ленты либо стального троса.

У червячных вариаций механизма имеется неоспоримое преимущество, заключающееся в том, что на их редукторах значительно проще реализована система, при помощи которой в нужный момент прибор стопорится. Благодаря этому существенно увеличивается безопасность применения этого снаряжения. Такой инструмент отличается также высокой надёжностью и разнообразием тактик крепления. Хотя у него есть и определённые недостатки:

• Большой размер снаряжения, что обуславливает более комфортное применение в условиях помещения наподобие гаража.
• Сравнительно небольшой вес, который способен тянуть этот вид оборудования.
• Сложный механизм эксплуатации.
• Необходимость проведения постоянного обслуживания.
• Своеобразный «конфликт» с грязью.

Из вышеперечисленного следует, что такой тип лебёдок не является лучшим вариантом использования на передвижных устройствах.

Что касается шестерёнчатых приспособлений, их конструкция также включает в себя редуктор и барабан, однако, в отличие от червячных они более простые в изготовлении, следовательно, несколько дешевле. Трос на них крепится при помощи храповика, обладающего хорошей надёжностью

Для редуктора свойственна простота обслуживания. Довольно важным моментом является качество использованного при изготовлении шестерней металла, поэтому не рекомендуется при выборе такого оборудования отдавать предпочтение более дешёвым, не проверенным аналогам. Лучше выбрать известного производителя.

Из основных недостатков можно выделить следующие:

• Способ укладки троса, который зачастую попадает в полости шестерней редуктора и прекращает выполнять свои функции.
• Малый внутренний диаметр барабана, что обуславливает сильный перегиб стального троса. Как результат последний довольно быстро портится.
• Из-за габаритов устройства ограничивается размер барабана, а это, в свою очередь, лимитирует дальность действия механизма.

Из вышесказанного можно сделать вывод, что процесс применения лебёдок барабанного типа в полевых условиях не всегда может быть комфортным. Таким механизмом лучше пользоваться в гараже.

Оборудование рычажного типа

Лебёдки этого вида наиболее часто применяются в передвижных устройствах. Именно их обычно приобретают водители, чтобы иметь возможность в случае необходимости вызволить машину из западни.

Стандартное строение устройства включает изготовленную из металла раму, внутри которой расположен механизм, приводимый в действие нажатием на рычаг, находящийся на корпусе оборудования. За счёт того, что на рычаг может быть приложено большее усилие, прибор оказывается эффективным в тех случаях, когда барабанные лебёдки не справились бы. Тяговое усилие такого механизма способно достигать нескольких тонн. Причём этот показатель может быть ещё больше увеличен благодаря укреплению стандартного рычага. Некоторые производители сразу включают в комплект оборудования специальный усилитель либо же изготавливают этот элемент по телескопическому методу.

К главным комплектующим устройства относится храповик, фиксирующий трос в натянутом состоянии. Он является своеобразным колесом, на котором располагаются упорные зубья. В них по очереди упирается фиксирующий штырь, противодействующий прокручиванию колеса в обратную сторону. Таким образом обеспечивается натяжка троса.

При этом основная нагрузка производится на раму оборудования, вследствие чего последняя должна быть изготовлена из прочного металла соответствующего калибра. Иначе произойдёт деформация устройства. Специалисты рекомендуют отказаться от варианта лебёдки с рамой, толщина металла которой будет меньше трёх миллиметров.

Механизм имеет небольшие габариты, поэтому его эксплуатация возможна даже в очень неудобных местах и условиях. А также рычажный тип механизма не предусматривает обязательного крепления корпуса

Однако при покупке этой модификации стоит обратить внимание на размер намоточного барабана, поскольку чем меньше он будет, тем большие усилия необходимо прилагать в процессе работы. Не стоит останавливать свой выбор на изделии с диаметром этого элемента менее 45 миллиметров

Эксплуатационные возможности

Тем, кто отдал предпочтение качественной гидравлической лебедке и правильно выполнил установку, можно рассчитывать на весьма богатый функционал. Непосредственно управление механизмом осуществляется через рычаги – как правило, их два. Главным же достоинством фирменных моделей является поддержка нескольких режимов тяги. Например, в базовом порядке агрегат выполняет свободное разматывание и блокировку, а остальные несколько режимов отличаются разными передачами натяжения. Современная лебедка гидравлическая тяговая поддерживает несколько скоростей, управление которыми также может реализовываться посредством пульта ДУ.

Лебедки с ручным приводом

Лебедки с ручным приводом применяют в основном как вспомогательное оборудование, когда осуществляется вертикальное, горизонтальное или наклонное перемещение грузов во время монтажных и погрузочно-разгрузочных работ. Они могут быть однобарабанными или рычажными (без барабана).

Рис.1 Барабанная лебедка с ручным приводом

В корпусе барабанной лебедки (рис.1), состоящем из двух боковин, соединенных стяжными болтами, монтируются валы, на которых расположены гладкий грузовой барабан, передаточный механизм (зубчатые колеса) и грузоупорный автоматический тормоз. Подъем и опускание груза производятся вращением вручную одной или двух рукояток, насаженных на приводной вал. Для ускоренного подъема легких грузов ручные лебедки выполняют двухскоростными. Изменение скорости подъема производится перемещением вдоль оси приводного вала блока шестерен.

Автоматический грузоупорный тормоз, состоящий из храпового останова и дискового тормоза, обеспечивает торможение барабана при опускании груза и мгновенную остановку его, если рабочий отпустит рукоятку привода лебедки. Так как грузоупорный тормоз расположен на втором валу, переключение скоростей возможно при поднятом грузе.

Лебедки выполняются в напольном и настенном вариантах.

Рис.2 Ручная рычажная лебедка

Сферой использования ручных рычажных лебедок (рис. 2) является перемещение грузов при монтажных и демонтажных работах, в складских помещениях, для буксировки автомобилей и т.п. Данные механизмы характеризует высокая надежность и простота в эксплуатации, возможность работы в любом пространственном положении, небольшие габариты и масса, полная автономность и универсальность. Они могут функционировать в любых условиях и не требуют каких-либо подготовительных работ.

Принцип работы лебедки основывается на протягивании каната через тяговый механизм с помощью специальных сжимов, поочередно зажимающих канат и продвигающих его таким образом в соответствующем направлении.

Использование ручной лебёдки

В основном ручные лебёдки изготавливаются следующих видов:

• барабанные;
• рычажные;
• монтажно-тяговые.

Ручные агрегаты применяется на строительных площадках, складских помещениях, автомобильных и домашних мастерских, загородных домах. Первый тип используется для подъёма, опускания, перемещения груза небольших габаритов с ограниченной массой Источником движения служит вращение барабана вручную. Корпус изделия должен быть жёстко закреплён к выбранной поверхности.

Монтажно-тяговые агрегаты конструктивно отличаются от барабанных и рычажных устройств. В них могут использоваться канаты или стропы любой длины. Принципом работы является протягивание каната через механизм в заданном направлении. Одним из вариантов такого устройства является так называемая червячная лебёдка. В ней используется зубчатая передача с оборотным усилием. Основным недостатком таких систем является повышенный коэффициент трения, создаваемый между зубчатым колесом и червячным винтом. Это обстоятельство приводит к быстрому износу всего механизма.

Все конструкции с ручным приводом применяются как вспомогательное (дополнительное) грузоподъёмное оборудование. Особенно в тех случаях, когда имеется ограничение свободного пространства.

Как выбрать электрическую лебедку?

Обращая внимание на грузоподъемность, некоторые владельцы забывают о других характеристиках этого полезного устройства, что приводит к ошибкам при покупке оборудования. Опишем основные параметры, влияющие на эксплуатацию:

1. Тип монтажа – в гараже больше пригодится мобильная лебедка электрическая подвесная с приводом тележки. Можно крепить данные механизмы на стене или горизонтальной плоскости. Выбор автомобильной электролебедки требует особого подхода с учетом модели транспортного средства.
2. Мощность – на тяговое усилие влияет масса груза, фактор трения (сопротивление движению), фактор подъема (вытягивается авто вверх или вперед).
3. Тип питания – 220 или 380 В или аккумулятор.
4. Тип управления – оснащена лебедка электрическая с пультом проводным или дистанционным.
5. Длина троса.
6. Диаметр троса.
7. Вес и габариты модели.

Рейтинг электрических лебедок

Правильно подобранная электролебедка способна выручить владельца авто в сложных ситуациях, помочь на стройке или в гараже. Разнообразие интересных моделей на рынке велико, поэтому просмотр рейтингов будет не лишним накануне покупки полезного приспособления для дома. Предлагаем небольшой ТОП электрических лебедок разного вида:

1. Электрическая лебедка COMEUP SEAL GEN2 9.5S – работает от 12 В, тяговое усилие 4300 кг, герметическое исполнение, алюминиевый корпус, синтетический трос.

Лебедка MASTER WINCH MW X8288 – мощность агрегата 6,8 л.с., трос 32 м, тяговое усилие 3760 кг, питание 12 В.

Спрут 9000 доступная автомобильная электрическая лебедка – мощность мотора 1,5 кВт, тяговое усилие 4000 кг, дистанционный пульт с кабелем длиной 4,5 м.

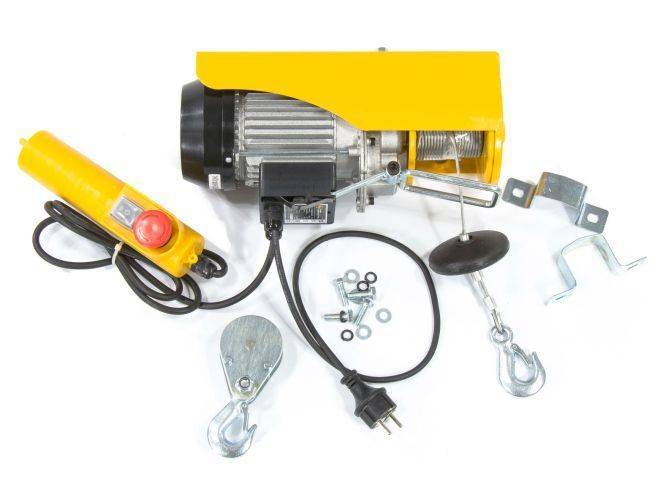

Sturm eh72201 – мощность 540 Вт, высота подъема 12 м, грузоподъемность 400 кг, хороший вариант для мастерских.

DENZEL TF-250 52011 – лебедка подъемная электрическая для стройплощадок с грузоподъемностью 250 кг, двигатель мощностью 540 Вт, питание 220 В, высота подъема 12 м, скорость 10 м/мин.

Как сделать ручную лебедку своими руками: 5 простых и проверенных способов

Лебедка – незаменимая вещь в домашнем хозяйстве. Автолюбителям она тоже может оказать неоспоримую услугу.

Функции лебедки для авто

Производители устанавливают лебедку на ТС, которые часто ездят по бездорожью. Дело в том, что, когда авто пробуксовывает или не может заехать на склон, именно это устройство помогает выбраться из «западни».

Установив лебедку на легковое авто, можно спокойно ездить по любому дорожному покрытию, в том числе, по размытым дорогам и ухабинам.

Однако ее используют не только для того, чтобы вытащить авто из ямы или его буксировки, но и для транспортировки грузов. Поэтому производители выпускают большое разнообразие этих устройств.

Какие бывают лебедки

Условно они классифицируются по:

• конструкции;
• способу подключению;
• техособенностям.

Кроме того, их подразделяют на съемные, которые устанавливают при необходимости, и несъемные (установлены на передней части ТС).

Лебедка может быть нескольких видов:

1. Ручная – к преимуществам можно отнести компактный размер. Чаще всего бывают барабанного типа, когда трос натянут на катушку, а вращение происходит с помощью рукоятки. К недостаткам можно отнести то, что она может работать с грузом, вес которого не превышает 1 тыс. кг.
2. Механическая – приходит в действие с помощью мотора, поскольку самостоятельного движущего узла не предусмотрено. Конструкция достаточно громоздкая и не пользуется популярностью у автолюбителей.
3. Электрическая – наиболее удобный вариант. Барабан осуществляет движение при помощи электродвигателя. Питание происходит от аккумулятора авто. Грузоподъемность достигает до 4 тыс. кг.
4. Гидравлическая – имеет достаточно сложную конструкцию. Работает бесшумно и обладает большой мощностью, однако ненадежны, поскольку в любой момент могут отказать.

Приобретать устройство совсем не обязательно. Ручная лебедка своими руками изготавливается достаточно просто. В первую очередь, необходимо определиться с видом и параметрами прибора.

Прибор оснащен так называемым «якорем», который цепляется за твердую поверхность и помогает вытащить ТС. Лебедка якорная своими руками изготавливается практически из любого металлолома

Неважно как будет выглядеть «якорь», главное, чтобы он хорошо цеплялся и не деформировался при высоких нагрузках

Во время использования устройства, стоять в радиусе поражения тросом запрещено.

Лебедка из стартера своими руками

Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.

Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».

Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.

1. Закрепить посадочные места для барабана болтами и сварочным аппаратом.
2. Собрать барабан с редуктором.
3. Сборка стартера к редуктору осуществляется с помощью переходников.
4. Первичный вал оборудовать шестерней. Необходимо следить, чтобы размер зубьев соответствовал конструкции. Если вал соединяется свободно с шестеренкой, значит процесс изготовления проходит верно.
5. Надеть шестерню на цилиндр. После того, как конструкцию надежно закрепили, подключают электропроводку.

Если во время сборки в устройство попала грязь, пыль, следует все очистить и только после этого произвести грунтовку и окрашивание.

Виды автомобильных лебёдок

В зависимости от конструкции привода лебёдки для внедорожников бывают:

• Ручные.
• Электрические.
• Механические.
• Гидравлические.

Каждый из этих типов имеет свои преимущества и недостатки, поэтому выбор неоднозначен. Ориентироваться нужно на самые частые ситуации, которые могут случиться с машиной. Конечно, и от её конструкции тоже многое зависит.

Также надо учитывать полную массу автомобиля, притом полностью снаряжённого, чтобы приобрести лебёдку достаточно мощную для этого груза. Если она окажется слабой, то будет просто бесполезной в экстремальной ситуации, так как не сможет сдвинуть машину с места. Тяговое усилие лебёдки должно в 2.5 раза превышать массу автомобиля, тогда она легко справится с задачей без необходимости выгружать вещи.

Stayer Maxpull 4310-4

Так как выбрать лебёдку для внедорожника не так просто, рассмотрим все эти типы подробнее, а затем приведём лучшие модели, которые хорошо себя зарекомендовали на практике.

Ручные механизмы

Это самые простые и дешёвые устройства. В действие они приводятся вручную, для этого приходится вращать рукоятку или двигать рычаг. По конструкции они бывают рычажные, барабанные и червячные.

Ручные лебёдки для внедорожников подходят далеко не все, так как развиваемая ими тяга обычно небольшая. Их можно использовать на лёгких автомобилях массой до 1-2 тонн, а джипы гораздо тяжелее. Но встречаются и довольно мощные конструкции, с тягой в 4-5 тонн.

Электрические устройства

Электрические лебёдки для внедорожников подходят гораздо лучше, и они самые популярные. Питаются такие устройства от бортовой электросети – от аккумулятора. Использовать их очень просто, а запускаются они нажатием кнопки. Стоимость их вполне приемлема, а установка и подключение не вызывает проблем.

Такие автомобильные лебёдки развивают достаточно большое усилие и некоторые модели могут вытащить машину весом до 6 тонн. Но нужно иметь очень хороший и ёмкий аккумулятор, так как завести для подзарядки застрявший в грязи автомобиль не всегда возможно.

Механические приспособления

В отличие от ручных вариантов, механические лебёдки для внедорожников приводятся в движение не вручную, а двигателем, с помощью специального вала, подключаемого при необходимости.

Выбор такой лебёдки может ограничиваться конструкцией машины – далеко не все имеют возможность подключения дополнительного вала. Из преимуществ – довольно большая мощность, которой хватит, чтобы выдернуть машину из любых неприятностей. Но для этого нужно завести двигатель, что не всегда возможно, и это основной недостаток такой конструкции.

Гидравлические устройства

В устройствах такого типа барабан с тросом приводится в движение от гидравлической системы. Обычно они подключаются к гидроусилителю руля. Развиваемое усилие вполне достаточное и работают они бесшумно и плавно, но имеют множество недостатков:

• Стоимость больше, чем у других вариантов из-за сложности конструкции.
• Двигатель должен быть запущен.
• При повороте руля могут вести себя нестабильно, так как давление от гидроусилителя меняется.

Подобрать гидравлическую лебёдку для своего внедорожника может быть сложно, так как нужно учитывать возможности подключения. Между тем, особых преимуществ перед другими конструкциями у гидравлических лебёдок нет.

Гидравлическая лебёдка Runva 10000 LBS

Дополнительные элементы

В качестве оснащения используются тросы различного вида. Стальной вариант долговечен и имеет высокую прочность, но при разрыве несет большую опасность для находящихся поблизости людей. Специализированные тросогасители применяются для предотвращения подобных ситуаций, при отсутствии такого устройства возможно использование любого материала.

Кевларовый трос обладает меньшей прочностью, но он не способен причинить вред окружающим во время разрыва. Среди достоинств стоит отметить удобную эксплуатацию при отрицательных температурах, так как синтетика не подвержена замерзанию, а также влагостойкость и отсутствие растяжения даже при многократном использовании.

Разновидности тросов

Применяются в основном два типа тросов – металлический и синтетический. Вариант в виде скрутки из стальных нитей может показаться предпочтительнее, но, как ни странно, он имеет существенные недостатки. Во-первых, не стоит возлагать на металл особые надежды в плане прочности. Со временем отдельные его нити рвутся, и в определенный момент необходимо его заменять. Во-вторых, гидравлическая лебедка с металлическим тросом небезопасна. Те самые разорванные нити могут ранить кожу рук и повредить одежду, а если упустить момент критического износа, то полный разрыв троса в процессе тяги может привести к трагическим последствиям. Синтетика тоже не идеальна, но она менее опасна, нединамична и дольше служит при надлежащем уходе. Следует оберегать такой трос от солнечных лучей, а после использования в условиях контакта с песком необходимо тщательно промывать волокна.
