Как сделать поворотный плуг для мотоблока

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
2. К уголку приварите носок. После этого через упорную планку приварите пятку;
3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Делаем оборотный плуг для мотоблока

Поворотный распашник позволяет перевернуть верхний слой грунта на 180 градусов и используется для твердых земель. Такой агрегат состоит из двух однокорпусных режущих механизмов, прикрепленных к противоположным сторонам одной стойки.

Помогут сделать плуг чертежи, которые имеются в открытом доступе на просторах сети интернет.

Чтобы изготовить приспособление, вам понадобится стальной лист. Из него необходимо изготовить две отражающие друг друга однокорпусные сохи. Как однокорпусный плуг для мотоблока сделать самим мы описали выше.

Первый следует загнуть в левую сторону, второй в правую. Для загиба используйте кувалду или разогрейте железо газовой горелкой. Для поворотного механизма воспользуйтесь шарнирным соединением. Зафиксировать устройство с противоположных граней можно с помощью штифтового соединения.

Как сделать поворотный плуг для мотоблока

Поворотная конструкция — это ручной агрегат на специальной сцепке

При изготовлении такого инструмента важно разместить лезвие лемеха на 1,5-2 см ниже горизонтальной поверхности полозка, а его фронтальное основание должно плотно прилегать к отвалу. Плуг с опорным колесом для мотоблока тоже собирается на листе стали

После завершения сварочных работ отполированные поверхности тщательно очищаются, заливаются технической смазкой и растираются ветошью. Это обеспечит защиту самодельного сельхозинвентаря от коррозийных проявлений. Заднюю поверхность приваренного лемеха следует сделать максимально ровной. Угол, образуемый ею и пластинчатым основанием оборудования, должен располагаться в диапазоне 18-20°, а задние поверхности рабочих кромок — 12-15°.

Размеры плуга для мотоблока

Навесной агрегат поворотного типа собственноручного изготовления должен быть компактным, относительно простым в эксплуатации, мало весить и в то же время иметь высокую продуктивность, способность обрабатывать масштабные участки земли и исправно функционировать в сложных полевых условиях. Рекомендованные размеры подобного оборудования составляют:

• 570х380х250 мм (ДхШхВ);
• ширина охвата лемеха — 205 мм;
• расчетная глубина вспахивания — до 13 см;
• угол между режущей кромкой лемеха и полевой поверхностью — 40-45°;
• угол между вертикальной плоскостью отвала и обрабатываемой поверхностью почвы — примерно 48°.

Угол атаки лемеха должен составлять 16°. Это обеспечит плавность вхождения рабочего лезвия в почву и долговечность изделия.

Мотоблоки «Салют»

Ярким представителем российских производителей являются мотоблоки марки «Салют». Преимущество данного агрегата заключается в сбалансированном соотношении цены и качества. Одной из первых моделей, которая и сейчас пользуется спросом и остаётся на рынке, является мотоблок «Салют-5». Конструкция данного агрегата настолько проста и надежна, что он легко завоевал любовь населения среднего класса. Популярность модели вдохновила ее производителей на создание более совершенного и модернизированного образца – «Салют-100». Этот агрегат имеет повышенную мощность, благодаря чему, вкупе с большим количеством навесного оборудования, расширилась и область его применения.

Плуг Зыкова для мотоблока своими руками

Одним из самых популярных однокорпусных инструментов для вспашки является плуг Зыкова. Он дает возможность эффективно вспахивать землю, нарезать траншеи для высадки и избавляться от сорняков. Плуг состоит из следующих частей: лемеха, опорной части, полевой доски, пера и стойки. Инструмент может быть с постоянной шириной захвата, либо с переменной, которая достигается установкой движущихся крыльев.

Для изготовления своими руками, сначала необходимо изучить чертежи с размерами. На схеме желтым цветом обозначен плуг Зыкова.

Как сделать однокорпусный плуг самостоятельно, было рассмотрено выше. Этапы изготовления плуга Зыкова аналогичны этому алгоритму.

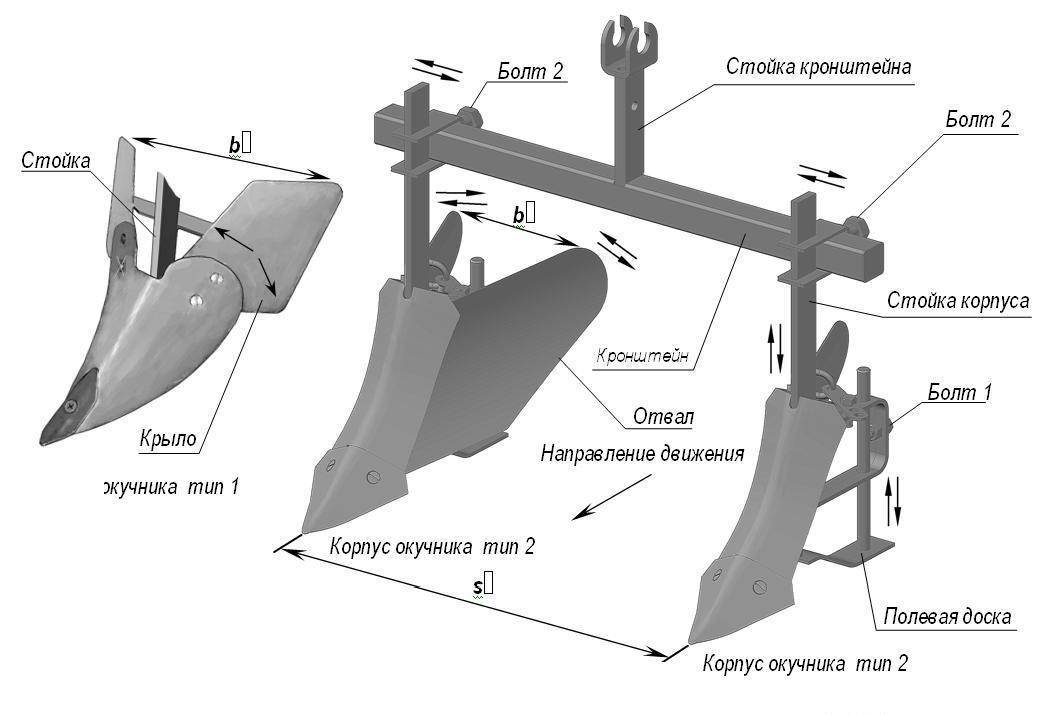

Окучники

Окучники позволяют нарезать борозды для посадки сельскохозяйственных культур, но их главным применением является именно окучивание картофеля для получения большего урожая.

Окучники бывают нескольких видов:

• Оборотный. Это самый простой вид окучников, которые работают при помощи двух плугов.
• Дисковый. Этот вариант более эффективный. Он работает при помощи двух вращающихся дисков. Которые вращаются и взрыхляют почву.
• Активный. Этот особый вид окучника, Который работает при помощи пропеллеров. Если дисковые и оборотные окучники просто переворачивают верхний слой земли на картофель, то этот сначала измельчает ее, а лишь потом отбрасывает.

От производителя

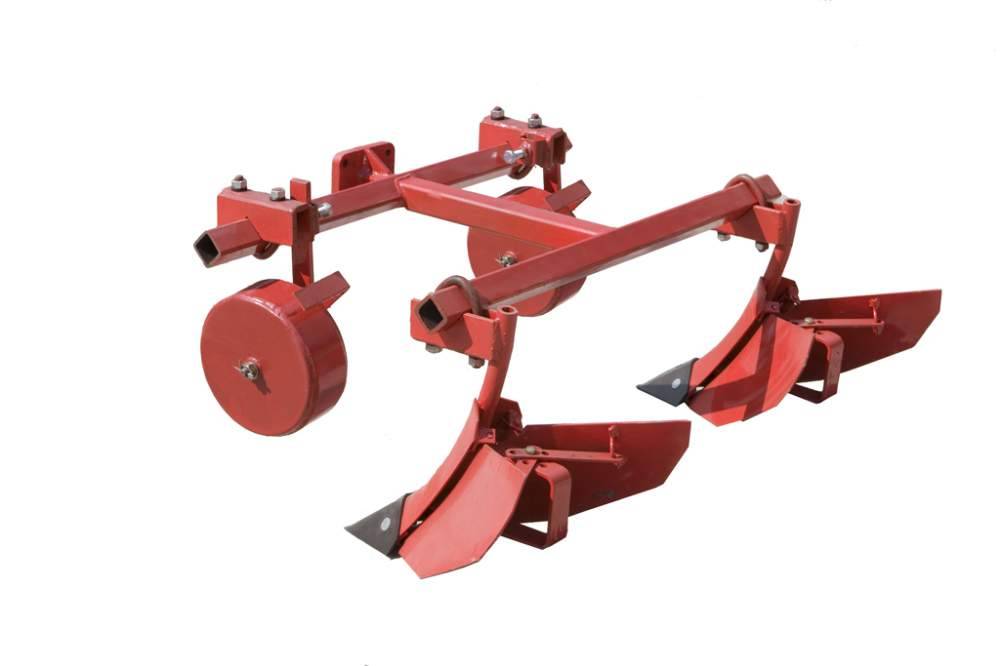

Официальный производитель предлагает один вариант окучника – оборотный окучник универсальный ОУ-00.000-01.

Он имеет вид двух соединенных плугов. Возможна регулировка ширины междурядий путем переставления плугов на разное расстояние от 45 до 70 см. Плуг погружается в землю на глубину до 10 см. Средняя скорость передвижения Беларуса с оборотным окучником составляет 4 км/ч. Весит конструкция 20 кг.

Аналоги

Лучшим аналогом для любого заводского навесного оборудования для МТЗ является лидская продукция. В том числе и окучники.

Окучник ОК-2 представлен лидской компанией и имеет аналогичные параметры с универсальным окучником, кроме глубины погружения. Максимальное погружение этого агрегата составляет 12 см. Соответственно и скорость в этом случае падает до 3 км/ч.

Всегда можно выбрать универсальный вариант для мотоблока, который будет с успехом работать на нем. Главное подобрать сцепку.

Украинская компания «Агромоторсервис» предлагает большое количество универсального оборудования, в том числе и дисковых окучников. Размеры дисков могут варьироваться от 18 до 36 см. Уровень погружения у них максимально может составлять половину диаметра. Недостатком является то, что они предназначены для обработки только 1 ряда, в то время, как оборотные окучники производят работу с двумя рядами сразу.

Самодельный вариант

Изготавливать дисковый окучник проблематично, намного проще в своей конструкции оборотный. Для его изготовления достаточно иметь под рукой два плуга, которые при помощи болтов подсоединить не к Беларусу, а к раме. А саму раму уже соединить с МТЗ.

Раму следует изготовить из квадратной трубы в форме буквы «Т». Эта конструкция проста, но эффективна и известна еще с советских времен.

Видео обзоры

Обзор окучника универсального ОУ-00.000-01 для мотоблока МТЗ

Настройка дисков окучника на мотоблоке МТЗ

Пример окучивания мотоблоком Беларус МТЗ-09

Вот несколько отзывов от людей, которые уже использовали данный агрегат:

Геннадий:

«Выбирая между дисковым и оборотным окучником лучше все-таки взять дисковый. Он немного дороже, но зато работает более стабильно, и не подрезает клубни картофеля. Исходя из практики, ряды далеко не всегда равно посажены, и рано или поздно заденешь какой-то куст. Но если посадить через картофелесажалку я думаю проблем никаких возникнуть не должно»

Дмитрий:

«Если смотреть какой окучник лучше, то нет однозначного ответа, каждый по-своему хорош. Дисковый лучше использовать до того момента, пока не взошел картофель, или на ранних стадиях роста. Он делает из грунта мелкие комки, тем самым насыщая его кислородом. После этого происходит активный рост клубней, и обычно на следующей день уже виднеются ростки из-под земли. А с нынешним климатом: плюс 30 °С и без дождей, это то, что нужно. А оборотный уже можно использовать, когда картофель подрос и набрался сил, без опасения повредить его»

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения. Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

• лемех или стальная заготовка;
• перфоратор;
• стальной материал для изготовления отвала и полевой доски;
• сварочный инвертор;
• углошлифовальная машина;
• крепеж, в виде набора болтов и гаек;
• стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

• если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
• лезвия можно затачивать точильным камнем;
• во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
• если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
• подшипники смазываются каждый день;
• после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

1. Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
2. Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
3. Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
4. Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Плюсы самодельных «гаджетов»

При изготовлении самодельного плуга можно получить преимущества, которых нет в заводских моделях. Создавая плуг собственноручно, можно его подогнать под нужные значения, необходимые для обработки определённой почвы на участке, например, твёрдой или мягкой. Такие параметры могут быть разные: угол наклона лемеха, ширина и глубина вспахивания поля, эффективность рыхления.

Если при создании учитывать мощность двигателя, то полученное изделие не будет производить дополнительной нагрузки на мотокультиватор, колёса не будут буксовать в работе и эффективность вспашки будет оптимальной. Тем более, если делать однокорпусные или роторные плуги своими руками, материал можно подогнать нужного качества, и тем самым увеличить в несколько раз срок службы такого агрегата. Изготавливая плуг собственноручно, можно предусмотреть возможность крепления дополнительных «гаджетов» для вспахивания земли.

Как установить и пахать навесным плугом

Основными рабочими органами инструмента служат металлический лемех и отвал. Лемех осуществляет вспахивание, он подрезает верхние пласты грунта и направляет их на отвал. А отвал оборачивает поднятую лемехом землю, крошит её и сбрасывает в борозду. Благодаря такому процессу происходит глубокое рыхление почвы, при котором она насыщается кислородом и избавляется от сорной растительности.

На рисунке показано как выглядит лемешный плуг, предназначенный для того, чтобы пахать культиватором, мотоблоком в огороде. Разные модели приспособлений для вспашки могут иметь кое-какие отличия между собой, но преимущественно все они устроены именно так.

Перед тем, как начать пахать землю культиватором, мотоблоком, осуществляют сборку съёмного плуга. Для этого берут два болта и с их помощью присоединяют сцепку к стойке навесного орудия. Собранный узел навешивают на кронштейн культиватора, слегка фиксируют и затем производят настройку по параметрам:

• глубина вспашки;
• угла наклона отвала;
• угла наклона пятки (полевой доски).

Для подгонки под нужную глубину пахоты мотокультиватор выкатывают на подставки высотою 12-20 см и ставят максимально ровно, да так, чтобы полевая доска полностью соприкасалась с поверхностью земли, а стойка была перпендикулярна ей. Навесной плуг регулируют до необходимого положения, при котором он будет пахать, а затем закрепляют винтом-регулятором и контргайкой.

Для регулировки угла наклона отвала культиватор накреняют в сторону. Для этого из-под правого колеса (или грунтозацепа) убирают подставку, оставляя только под левым. Гайки крепления навески к сцепке слегка ослабляют, плуг медленно поворачивают, придавая ему оптимальное положение для вспашки.

Изменение угла наклона пятки (полевой доски) осуществляют вращением регулировочного винта сцепки культиватора. Если требуется увеличить высоту подъёма пятки относительно лемеха, винт прокручивают по часовой стрелке и наоборот. При регулировке обязательно следят за тем, чтобы расстояние не превышало 3 см, иначе нос плуга при вспашке в огороде начнёт зарываться вглубь земли и ухудшать тяговое усилие культиватора, впрочем, как и мотоблока или мототрактора. По окончанию выполнения регулировки все гайки хорошо затягивают гаечным ключом. Более подробно рассмотреть процесс настройки плуга для пахоты мотокультиваторами Салют, Нева и прочими можно на видео.

После проведения указанных выше настроек плуг полностью готов к эксплуатации и можно пробовать пахать в огороде. Перед тем, как начать им основательно пахать, особенно, целину, выполняют контрольную вспашку и оценивают, правильно ли отрегулирован плуг, каковы заглубления борозды и качество отвала почвы. Как правильно пахать культиватором, хорошо показано на видео на примере мотоблока Нева. Так же можно посмотреть видео о том, как себя ведёт тяжёлый мотоблок Зирка при вспашке целины.

При правильной регулировке плуга мотоагрегат во время вспашки движется равномерно, без рывков, не зарываясь «носом» лемеха вглубь. Борозды из-под отвала получаются ровными и не идут «внахлёст» друг с другом при пахоте. Если на участке твёрдая почва вспашку проводят в два захода. При первой вспашке устанавливают меньшую глубину, при второй – большую. Таким же способом нужно пахать и целину. Для обработки маленьких территорий используют в основном культиватор и фрезы для пахоты. Средние по площади наделы так же культивируют культиватором, но с применением лущильника или лёгкого плуга, а тяжёлые и целину – при помощи мощного мотокультиватора (например, Нева) и навесного плуга.

Конструкционное исполнение плуга

Сегодня популярны следующие виды плугов:

• однокорпусные;
• роторные;
• оборотные.

Наиболее широко распространён первый вид. В Интернете без труда можно отыскать множество схем и чертежей однокорпусного плуга. Это самое предпочтительное решение для тех, у кого нет опыта в самостоятельном изготовлении подобных конструкций.

Для его создания не потребуется наличие каких-либо специальных инструментов. Будет достаточно стандартного набора, который можно найти в любом гараже или хозяйственной постройке.

Отличие оборотного плуга заключается в наличие изогнутого пера в верхней части конструкции, позволяющего сразу же переворачивать земляной пласт при его подъёме. Это оптимальный выбор, если предстоит работать на твёрдой земле. Из-за сложного конструкционного решения изготовить его под силу только специалисту.

Наиболее трудоёмким является роторный плуг. Его конструкция схожа с конструкцией культиватора, так как она оснащена сразу несколькими лемехами, закреплёнными на одной оси. Во время вспашки происходит прокручивание оси, что вызывает переворачивание земляного слоя.

Делаем плуг для мотоблока своими руками

При помощи мотоблока могут выполняться самые различные сельхозработы, как то: пахота, покос, посев, посадка и выкапывание картофеля, моркови, лука окучивание и др. Но для каждой из этих работ потребуется специально предназначенный для нее сельскохозяйственный инструмент. Вот здесь то и возникает вопрос о том, что выгоднее: купить готовый плуг, или изготовить плуг для мотоблока своими руками.

Плуги включают несколько видов, каждый из которых имеет особую конструкцию. Так, сегодня для пахоты мотоблоком используются плуги однокорпусные, либо оборотные, или роторного типа.

Однокорпусный плуг

Однокорпусный плуг отличается наиболее простой конструкцией и наличием огромного числа чертежей его модификаций. Поэтому он представляет собой оптимальный вариант для изготовления своими руками, особенно для тех владельцев мотоблоков, которые не имеют необходимых навыков.

Изготовление самодельного однокорпусного плуга мотоблока не будет представлять каких-либо трудностей. Для него даже не нужно будет иметь какое-либо специализированное оборудование и инструменты. Вполне подойдут те, что хранятся в сарае или в гараже у каждого уважающего себя хозяина.

Подготовка мотоблока к вспашке

Обработка земли — это технологический процесс, который требует специальной подготовки мототехники и плуга. Сначала нужно перевезти машину на поле, которое нужно обработать. Если вы используете легкий мотоблок, то его можно перевезти в кузове автомобиля. До начала вспашки нужно произвести ежедневное техническое обслуживание машины и проверить её работоспособность.

На мотоблоки легкого и среднего класса, на время пахоты, устанавливают грунтозацепы вместо колес. Они улучшают сцепление с почвой и увеличивают общую массу техники. До начала установки грунтозацепов, нужно перевезти машину на ровную площадку, подставить под заднюю сцепку упор и снять колеса. Если на мотоблоке можно заменить ступицы на более длинные, чтобы увеличить колею, то замените их. После этого устанавливаются грунтозацепы

Обратите внимание, чтобы рисунок протектора на грунтозацепах был направлен в одну сторону, суживание рисунка указывает на направление движения

После проведения ТО и замены колес на грунтозацепы можно начать подключение и регулировку плуга.

Проектируем и разрабатываем самодельный плуг

Изобретение плуга историки относят к концу четвертого тысячелетия до н.э. Именно тогда догадались использовать для рыхления почвы заостренный крепкий сук. Отсюда и слово «соха», которое в переводе с шумерского означает не что иное, как «дерево пахаря». А металлический наконечник к этому орудию придумали в Древнем Египте, получив, по сути, почвоуглубитель с подошвой, образованной горизонтально поставленным лемехом, но не имеющий отвала. Последний появился в конструкции плуга лишь во времена Римской империи и явно не спешит сдавать завоеванных позиций.

При всем разнообразии заложенных в него технических решений современный плуг состоит в основном из рабочих органов, вспомогательных узлов и механизмов.

Рабочие органы плуга: 1 — нож; 2 — предплужник; 3 — корпус; 4 — почвоуглубитель

Нож (дисковый, как изображено на рисунке, или черенковый) отрезает пласт почвы, равный ширине захвата корпуса. Предплужник снимает верхний слой, покрытый растительными остатками, сорняками и их семенами, укладывает его на дно борозды, образованной при предыдущем проходе. Корпус же подрезает снизу пласт, равный ширине своего захвата, отрывает его от не вспаханного поля, оборачивая и кроша, перемещает в сторону и сбрасывает в борозду.

Почвоуглубитель сзади корпуса рыхлит подпаханный слой почвы, не выбрасывая его на поверхность. Ну, а вспомогательные узлы и механизмы обеспечивают весь технологический процесс вспашки, выполняемый рабочими органами (в данном случае — тремя) орудия.

В малогабаритной сельхозтехнике (мини-тракторы, мотоблоки) из рассмотренного выше комплекта рабочих органов используют подчас лишь корпус. Да и число вспомогательных узлов и механизмов в целях упрощения и удешевления плуга сводят зачастую к минимуму.

Лемех и отвал корпуса образуют его общую лемешно-отвальную поверхность определенной геометрической формы. Как показывает практика, немаловажная задача — выбрать ее оптимальный вариант, исходя из технологических требований почвообработки, кинематических и энергетических условий, а также реальных возможностей, которыми разработчик и изготовитель плуга располагает. Вплоть до конструкционных материалов, наличия станочного оборудования, газоэлектросварки, мини-кузницы и пр.

Разновидности лемешно-отвальных поверхностей и плужных корпусов: 1 — цилиндрическая; 2 — культурная (переходная); 3 — полувинтовая; 4 — винтовая поверхность; 5 — корпус со сменной грудью; 6 — вырезной; 7 — дисковый; 8 — роликовый; 9 — с ротором.

Многие останавливают свой выбор на плуге общего назначения. Причем стараются использовать корпуса с цилиндрической (см. рисунок), а то и культурной лемешно-отвальной поверхностью. При вспашке такие плуги хорошо крошат, но недостаточно полно оборачивают пласт. Поэтому-то и применяются в основном для обработки старопаханых почв, которыми средняя полоса России, как известно, не обделена.

Типы лемехов: 1 — трапецеидальный; 2 — долотообразный; 3 — с приваренной щекой в передней части; 4 — зубчатый; 5 — с выдвижным долотом.

Корпуса с полувинтовой лемешно-отвальной поверхностью лучше оборачивают, но хуже рыхлят пласт. Их применяют для обработки задернелых старопаханых, осушенных торфяных и болотных почв. Корпуса с винтовыми лемешно-отвальными поверхностями вспахивают целинные, залежные, луговые и другие тяжелые почвы, так как они хорошо оборачивают пласт. Значительно реже обращаются к корпусам со сменной грудью, вырезному, дисковому, с ротором и др.

Трехгранный клин, лежащий в основе конструкции плуга

У каждой из вышеназванных конструкций свои преимущества. И соответственно — свои недостатки. Например, роликовый отвал снижает потери на трение, но он сложен по устройству. А широко разрекламированные в ряде мест скоростные отвалы других корпусов интенсивнее, оказывается, крошат почву, плотнее укладывают ее на поверхность поля, что приводит, в свою очередь, и к значительному росту энергозатрат. Или взять лемехи. Наибольшее распространение, как свидетельствует статистика, получили трапецеидальные и долотообразные конструкции (см. иллюстрации). Работая в сложных условиях, отрезая пласт почвы и направляя его на отвал, они быстро изнашиваются и ломаются.

Ходовая часть

К дизельному мотоблоку с ходоуменьшителем, произведённому собственноручно лучше всего подходят пневмоколеса диаметром до 10 дюймов, взятые от списанных сельхозмашин, мотоколясок. Иногда берут от легковых авто, если нужно повысить проходимость самодельной техники. А при эксплуатации мотоблока на тяжёлых почвах их заменяют железными (как они проявляют себя в деле, можно посмотреть на видео). Но выбор колес остается за вами, ориентируйтесь на типа работ, которые вы будете проводить.

При создании самодельного мотокультиватора вместо колёс устанавливают почвофрезу для возможности вскапывания и рыхления грунта. Благодаря использованию такого почвоулучшителя, не происходит утрамбовка грунта, по которому недавно прошёл мотокультиватор.

Рис.3. Ходовая часть культиватора 1 и 2- колёса; 3 – шестерня; 4 – вал ведущий; 5 – редуктор; 6 – шестерня ведущая; 7 – втулка; 8 – винт стопорный; 9 – корпус ведущего вала; 10 – фланец букса; 11 – гайка и болт М-8; 12 – втулка шлицевая; 13 – вал; 14 – гайки М-14; 15 – шайба; 16 – сальник; 17 и 18 — ступичные подшипники; 19 – мотор.

В изготовлении оси культиватора самоделки рекомендуют пользоваться монолитным куском стали. Сварная труба не сгодится, так как она может не выдержать нагрузки.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.
