Четыре вида механизмов
Прежде чем разбираться, как сделать снегоуборщик на мотоблок своими руками, надо выяснить, какими они бывают.

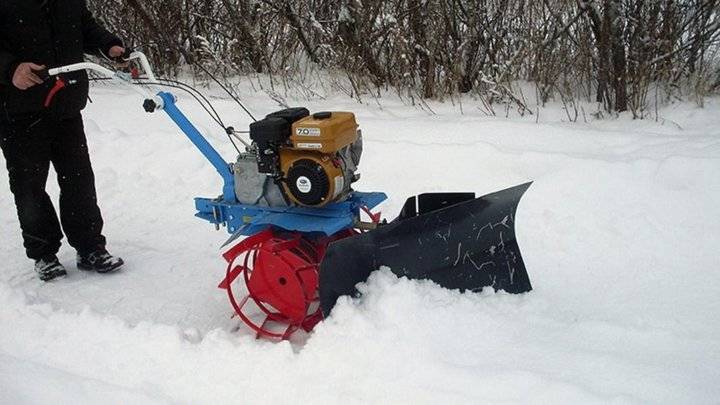

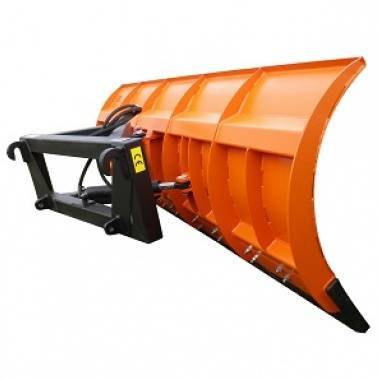

- Бульдозерный способ очистки снега. Делается вручную механизм — отвал вроде бульдозерного в качестве насадки к мотоблоку.
- Шнековый способ. Делается шнековый механизм, подсоединённый к механической части мотоблока. Созданный механизм насаживается на адаптер.
- Вентиляторный, роторный снегоуборщик для мотоблока. Выполняется короб с вентилятором, который через ремни или цепи подсоединён к мотору мотоблока. Снег засасывается через лопасти вентилятора и выкидывается через боковую трубу.
- Шнековый с вентиляторным (смешанный способ). Снег захватывается шнеком, подаётся в трубу для вывода. Там работает вентилятор. Он засасывает поступающий от шнека снег, и выбрасывает по трубе.
Полезные советы
Чтобы машина функционировала долгие годы, необходимо выполнять ряд рекомендаций
Это очень важно, поскольку аппарат изготавливается для долговременного применения. Советы специалистов:
Желательно использовать при сборке предохранительные болты, чтобы внутрь не попадал лед.
- Подшипник нужно выбирать очень внимательно, поскольку выбор скажется на долговечности снегоочистителя.
- Когда идёт выбор привода, лучше всего отдавать предпочтение ременному — он заклинит, если в механизм попадёт лёд или камень. Кроме этого, его легче разбирать.
- Если использовать мотоблок в качестве основы, его нужно после уборки помещать в тёплое помещение. Таким образом можно будет сэкономить время на прогревании двигателя.
- Периодически нужно менять в редукторе масло. В зимний период заливать в него следует жидкое масло, поскольку при низких температурах оно загустеет.
Это были основные нюансы сборки снегоуборочной машины своими руками. Если человек привык работать руками, для него не составит труда собрать такой аппарат. В интернете можно найти поясняющие чертежи для снегоуборщика из мотоблока. Своими руками снегомет сделать не так сложно, как может показаться.

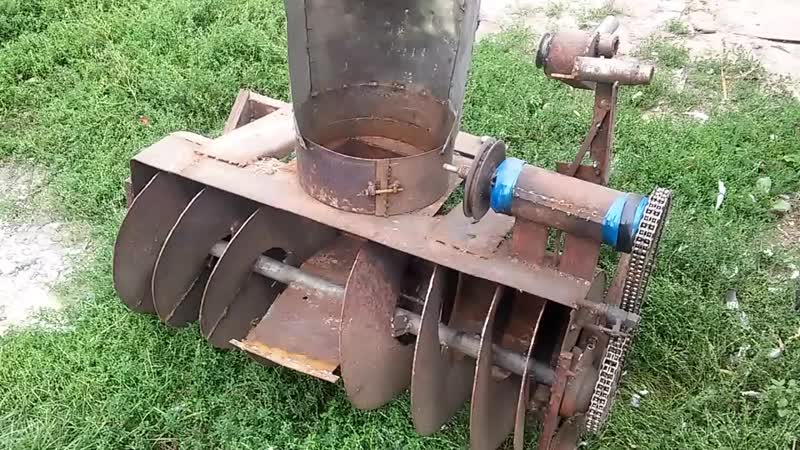

Сборка шнека и корпуса одноступенчатого снегоуборщика
Изготовление шнекового снегоуборщика начинается с рамы. Конструкция своей формой напоминает детские санки. Если таковые имеются в наличии, то их можно использовать вместо рамы. Только санки нужны стальные, а не алюминиевые. Самодельную раму снегоуборщика сваривают из металлических уголков. Размеры всех элементов указаны на схеме. В итоге должна получиться конструкция габаритами 700х480 мм.
Самым сложным в изготовлении снегоуборщика является шнек. Сначала подготавливают материал для спиральных ножей
Неважно сталь это или резина из транспортерной ленты, процесс создания одинаков:
- Из подготовленного материала электролобзиком вырезают четыре диска. Их диаметр должен быть меньше полуокружности корпуса снегоуборщика. По нашей схеме этот показатель равен 280 мм.
Лезвия шнека делают двухсторонние, и они устанавливаются под углом в сторону подкидывающих лопаток.
- По центру каждого диска сверлят отверстие, равное толщине оси. В нашем примере взята трубка диаметром 20 мм.
- Получившиеся кольца разрезают с одной стороны, после чего растягивают края в разные стороны. В итоге должно получиться четыре одинаковых элемента спирали.
- Теперь настало время сделать из трубки вал. Сначала строго по центру приваривают две лопатки. Их располагают друг против друга. На концы трубы приваривают цапфы для подшипников.
- Металлические лезвия шнека просто фиксируют сваркой к трубе. Для резиновых ножей на вал приваривают крепежи из металлических пластин с отверстиями. Соединение элементов выполняют болтами.
- На цапфы шнека насаживают подшипники. Одна из них должна быть длиннее. На эту цапфу насаживают шкив или звездочку, что зависит от типа привода.
Шнек готов, и теперь настало время собрать корпус снегоуборщика:
- Для основного элемента ковша берут лист металла шириной 500 мм и сгибают из него полукруг. В нашем случае диаметр дуги получившегося элемента должен быть не менее 300 мм. В таком ковше ножи шнека диаметром 280 мм будут свободно вращаться.
- Из металла, фанеры или текстолита вырезают боковые полки ковша. По центру крепят ступицы для подшипников.
В финале осталось собрать из деталей ковш и установить внутрь шнек. Ножи должны свободно вращаться от руки не зацепляя корпус ковша.
Если шнековый снегоуборщик не является насадкой к мотоблоку, то продолжаем собирать конструкцию. Сначала на раме фиксируют крепления для двигателя. Их лучше сделать регулируемые, чтобы выполнять натяжение ременного привода. К нижней части рамы крепят лыжи. Если они деревянные, то для лучшего скольжения поверхность можно оббить пластиком.
Сверху по центру корпуса ковша снегоуборщика вырезают сопло. Отверстие должно строго совпадать с расположением подкидывающих лопаток. К соплу фиксируют патрубок, а на него надевают выбросной рукав для снега.
Готовый ковш снегоуборщика фиксируют болтами к раме с лыжами. Сзади приваривают рукоятку управления. Двигатель тоже прикручивают болтами к раме. На рабочий вал надевают шкив или звездочку, и делают привод со шнеком. Регулирующимися креплениями мотора выполняют натяжку ременной или цепной передачи.
Готовый снегоуборщик перед запуском проворачивают за шнек или шкив рукой. Если все крутится нормально без зацепов, можно попробовать запустит мотор.
Самодельный плуг
Для мотоблоков среди навесного оборудования имеются плуги: конский для вспашки, оборотный для рыхления, окучивания и прочие. В последнее время стал набирать популярность плуг Зыкова, чертежи, размеры которого можно встретить только на специализированных ресурсах.
Главной его отличительной особенностью от массово выпускаемых являются тщательно высчитанные углы отвального лемеха для интенсивного перемешивания земли. Если сравнить его с обычными моделями, то видно, что предплужник на модели Зыкова располагается впереди на большем расстоянии, поэтому угол подъема проходит по дуге.
Крепление плуга к мотоблоку производится вертикально. Есть регулировка вылета ножа. Закрепление производится болтовым соединением. Чертежи плуга для минитрактора своими руками отличаются от тех, что предназначены для мотоблока.
Люди, которые живут в селах знают, насколько хлопотными могут быть снежные зимы. Уйма времени и сил уходит на расчистку снежных заносов около дома, калитки, гаража, дорогах. Чтобы больше не брать в руки совковую лопату и метлу, можно приобрести мотоблок со специальной лопатой, которая расчистит участок от снега. Но стоимость его довольно велика, что далеко не всем по карману. Да и не хочется тратить деньги, ведь можно самому изготовить лопату для мотоблока. Поэтому самодельная лопата для мотоблока своими руками отличная альтернатива покупной.
Пошаговые рекомендации
Корпус обычно делают из алюминия и скрепляют обычными болтами, которые затягиваются надёжно гайками. Барабан с ротором внутри изготавливается из алюминиевого котла объёмом 20 литров. Его нужно качественно прикрепить к передней стенке корпуса, используя заклёпки.
Если насадка приобретается в готовом виде, тогда переходники уже будут идти в комплекте с покупкой. Но при самостоятельном изготовлении придётся приобретать переходник дополнительно.
В качестве крутящего механизма нужно использовать ремень и шкив. Это позволит машине иметь клиноременную связь и передавать вращение от двигателя к валу мотоблока, который соединяется с валом насадки. Подшипники должны быть закрытыми, тогда в них не проникнет снег.
Как выбрать и купить снегоуборщик для мотоблока
Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.
Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков
Снегоуборщик для мотоблока Салют: характеристики и особенности
Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.
Основные технические характеристики и параметры:
- размеры – 600х640х820 мм;
- ширина захвата поверхности – 500 мм;
- максимальный слой снега, который может быть захвачен – 17 см;
- частота вращения шнека – от 1900 до 2100 об/мин;
- вес – 60 кг.
Принцип работы:
- действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
- специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
- затем происходит отбрасывание снега в сторону.
Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях
В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.
Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.
После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.
Схема крепления навесного оборудования мотоблока Салют
Снегоуборщики МТД: какую модель лучше выбрать
Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.
Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.
Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.
Снегоуборочная машина производства MTD
Еще несколько советов от владельцев
Поискав по форумам информацию про снегоуборщик для мотоблоков Нева, можно найти несколько советов как это правильно работать с оборудованием. Ниже представлены некоторые из них. Эти советы пишут люди, которые уже имеют опыт работы со снегоуборочной насадкой:
- При необходимости проведения длительных работ по уборке снега, каждые пять часов следует проверять, натянута ли цепь. Но перед этим обязательно необходимо выключить двигатель и производить осмотр исключительно после остановки вращающихся деталей. При необходимости следует подтянуть их с помощью специальных болтов;
- Нельзя сразу же приступать к длительной уборке снегового покрова. После запуска снегоотбрасывателя для мотоблока Нева следует дать ему поработать в течение 30 минут. После остановить его работу, и проверить, хорошо ли затянуты все крепления. В случае необходимости повторно подтянуть их.
- Перед пуском ручку сцепления следует поставить в выключенное положение;
- Не следует затягивать ремень с большой силой и создавать перенапряжение, возможен его повреждение и разрыв;
- Перед тем, как приступить к работе, необходимо поставить на «холостой ход» и дать прогреться снегоуборщику смб к мотоблоку Нева в течение нескольких минут. Точно также и по завершению работы, он должен проработать ещё некоторое время с целью устранения остатков снега. В противном случае он может превратиться в лёд и затруднить работу снегоочистетля при следующем пуске.
Принцип работы устройства

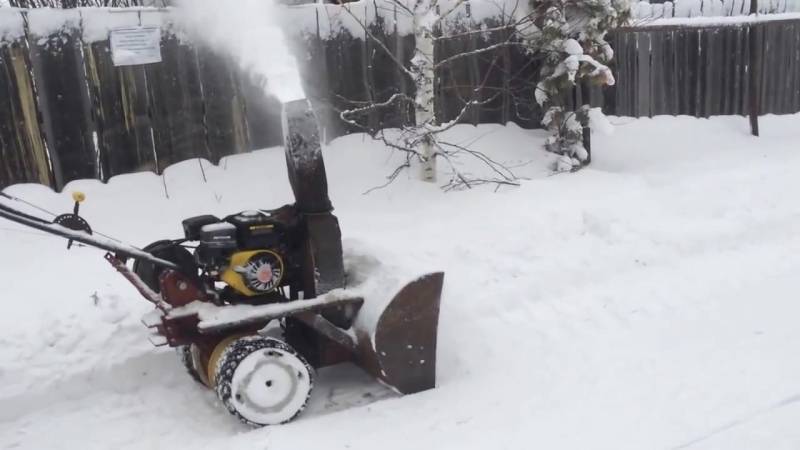

Снегоуборочник врезается в толщу снега и прочищает дорогу без особых усилий. За одну минуту он может обработать 12 м3. Скорость выброса массы 70 км/ч. При такой скорости снег, выброшенный из утилизирующей трубы, ложится очень далеко от расчищенной дороги.
Принцип работы
Приступая к работе, начинающему изобретателю нужно решить несколько организационных вопросов:
- Какой тип двигателя делать: электрический или бензиновый.
- Определиться с типом снегоочистителя.
С двигателем определиться несложно. Главное, чётко понимать в каких целях будет применяться мотоблок-снегоуборочник. Если масштаб его работы ограничивается двориком, очисткой дорожек от дома к гаражу, то вполне подойдёт электрический двигатель.
Но если снегоуборочник планируется использовать во всех уголках населённого пункта, то выбирать нужно бензиновый двигатель.
Чтобы выбрать снегоочиститель, нужно знать какие его виды существуют и для чего применяются:

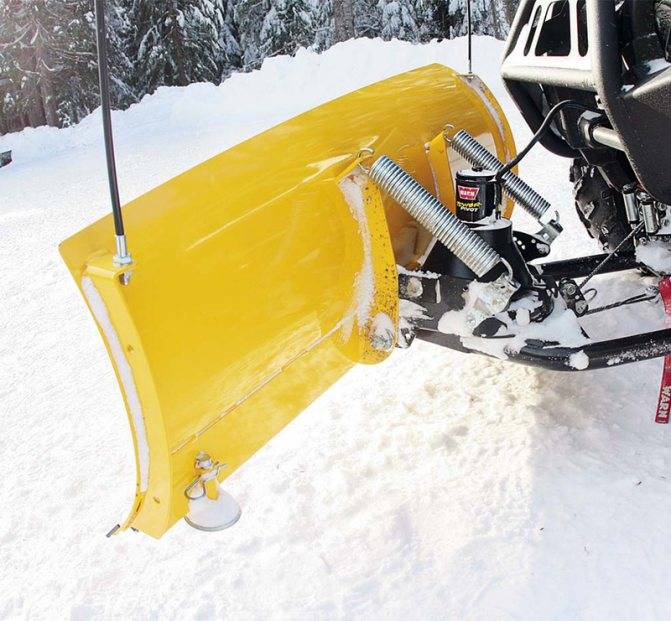

Снегоуборщик-бульдозер
- Снегоход-бульдозер. Работает при помощи переднего отвала. Удобен в уборке залежавшегося и слепившегося снега.
- Снегоход-вентилятор. Откидывает снежную массу лопастями (при помощи их работы снег поднимается и попадает в наклонную трубу, из которой вылетает и раскидывается далеко от очищаемой площади).
- Шнековый снегоход.Снег подхватывается шнеком и попадает в отверстие трубы, откуда выбрасывается.
- Снегоход-пылесос или воздушно-вентиляторный. Работает по принципу всасывания слипшегося снега и быстрого выброса его из уборочной машины с противоположной стороны.
Лучше всего использовать шнековую насадку. Роторный механизм хорошо справляется и с лёгким снежком, и с хорошо утрамбованной поверхностью.
Это интересно: Современный и универсальный мотоблок Нева МБ-23 — изучаем основательно
Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке
Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.
Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.
Чертеж 1
и инстуркций:
- Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
- Из трубы делается вал, толщиной не менее 5 см.
- В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
- Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
- Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
- В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.
Шнек
- Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
- Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
- Выбираем привод шнека.
- Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
- Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
- Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
- Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
- Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
- У короба на боках закрепить стаканы.
- Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
- Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.
Желоб
- Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
- Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
- На конце вала приваривают звёздочку для смены скоростей.
- Звёздочку и вал соединяют с мотоблоком при помощи цепи.
- Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
- Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
- Ручка машины крепится болтами на продольные уголки.
- После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.
Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.
Чертеж 2
Чертеж 3
Чертеж 4
В народном хозяйстве часто встречаются рабочие машины «Нева».
Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:
Чертеж 5
Конструкция #1 – модель шнекового снегоуборщика
Подготовка основных элементов
Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:
- Листовое (кровельное) железо для сборки корпуса шнека;
- Cтальной уголок 50х50 мм для рамы конструкции;
- Фанера толщиной 10 мм для боковых деталей;
- Полудюймовая труба для обустройства ручки машины.
Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.
Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории
Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.
Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.
Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм
К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).
Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.
Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик
Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.
Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.
Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека
Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.
Сборка конструкции
Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы
Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.
Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.
Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки
Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.
Установка и правила эксплуатации
Присоединение снегоуборщика к мотоблоку
Перед тем как установить снегоуборщик на мотоблок необходимо ознакомиться с заводской инструкцией. При эксплуатации выбирайте скорость передвижения, соблюдайте регулировки направляющего козырька, чтобы летящая масса не нанесла вред прохожим и окнам зданий.
Перед уборкой снега навесное оборудование крепится на специальный прицепной узел на раме тягового агрегата. Алгоритм действий:
- Если прицепной узел выполнен в форме скобы, нужно вынуть штырь, присоединить насадку и вставить его назад. Зафиксировать конструкцию болтами.
- Снять защиту шкива на ВОМ. Клиновым ремнем соединить шкив ВОМ и шкив на снегоуборочной насадке. Создать необходимое натяжение при помощи регулировочного механизма.
- Надеть защитный кожух и вручную проверить отсутствие трения, провернув механизм.
- Можно приступать к работе. Не стоит забывать периодически проверять надежность сцепки, поскольку от этого зависит безопасность самого человека, а также работоспособность агрегата.
Самодельная снегоочистительная лопата
Бочка для изготовления отвала
Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:
- старая стальная бочка на 200 л;
- полоса железа с размерами примерно 850х100х3 мм;
- 1 м квадратной трубы с сечением 40х40 мм;
- болты М10,М12 и М8, а также шайбы и гайки;
- набор сверл по металлу;
- плоскогубцы;
- набор гаечных ключей;
- лист толстой прочной резины;
- небольшой, но толстый, стальной лист;
- болгарка с дисками по металлу;
- сварочный аппарат;
- ручная электродрель.
После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.
Конструкция самодельного снегоуборочного отвала
Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.
После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.
Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.
Самодельный снегоуборщик к мотоблоку описание и принцип роботы
Рассмотрим характеристики и принципы работы роторного снегоуборщика. Ведь нам же потом его делать! Почему именно роторный? Потому что роторные снегоуборщики самые мощные, если дело касается дальности выброса снега. Роторные снегоуборщики отбрасывают взрыхленный снег на расстояние до 10-12 метров.
Снегоуборщик представляет собой сваренный металлический корпус, внутри которого размещается шнековый вал. Вал — это главный рабочий орган этого устройства. Также учитывайте, что вам понадобятся управляющее и сцепное приспособление, а также детали привода.
Итак, через систему переходников роторный снегоуборщик для мотоблока приводится в движение при помощи заднего вала отбора мощности мотоблока. При покупке снегоуборщика переходники всегда идут в комплекте, но так как вы будете делать снегоуборщик самостоятельно, вам нужно их купить отдельно.
Принцип работы аппарата заключается в перемещении снежных масс в полость устройства при помощи шнеко-роторного механизма. Работа этого механизма осуществляется через присоединение вала снегоуборщика к валу мотоблока при помощи ремня. Также, вам потребуется крыльчатка. Крыльчатка — механизм внутри оборудования, который вращается и выбрасывает снег через специально приспособленную полость наружу на расстояние в 10 метров (как минимум).
Самодельный снегоуборщик принцип роботы видео
https://youtube.com/watch?v=IErWFLdgb0s
Вал — это труба, вокруг которой вращается зубчатый спиралеобразный механизм — шнек. Закрепите вал на подшипниках для сокращения потерь при крутящем моменте на валу. Металлический зубчатый шнек нужно сделать с разнонаправленными винтовыми крыльчатками для эффективной уборки. Внизу ковша крепится подрезная пластина для снега.
Стандартный «магазинный» снегоуборщик со шнеком, валом и крыльчатками внизу для вашего изучения:
Заключение
Самостоятельное создание модели снегоуборщика очень выгодно в экономическом плане. Минимальная стоимость автоматизированной модели составляет 20000-30000 рублей. Если приобретать только насадку к мотоблоку, то можно рассчитывать на в половину меньшую сумму.
Если собирать конструкцию самостоятельно, можно потратиться только на недостающие элементы и задействовать время в течение 2-3 дней. Самодельный варианта снегоуборщика из культиватора Крот или других моделей является наиболее выгодным и достаточно эффективным вариантом. Однако, если после прочтения статьи вы обнаружили, что собрать собственный агрегат вам не по силам, то задумайтесь над приобретением снегоуборщика Хускварна, который может и стоит дороже, но прослужит вам долгие годы.
Выводы
Подводя итоги, можно отметить как плюсы создания мото-снегоуборочника, так и минусы.
Приведём несколько минусов:
- Перед тем, как собрать снегоуборочник, нужно потратить время на то, чтобы разобраться в его структуре.
- Необходимо наличие определённых инструментов.
- Необходимо обладать техническими навыками.
А теперь о плюсах:
- это значительно дешевле, чем покупать цельный заводской аппарат;
- самодельная сборка облегчает понимание принципа работы аппарата и его создатель может эксплуатировать его, как вздумается не переживая о поломке;
- самодельное устройство удобнее хранить, благодаря своей компактности.
Своими руками можно сделать снегоуборщик и из бензопилы. Читайте тут как именно.
как сделать тележку для мотоблока своими руками.
