Как сделать шуруповерт от сети

Пошаговые технологии замены питания для шуруповерта

Подключение к зарядному устройству

	Нужно разобрать корпус аккумуляторного блока. Для этого отвинчиваются шурупы, крепящие крышку к основанию. Вытянуть крышку вертикально вверх. Откроются сами аккумуляторы.
	Необходимо просверлить отверстие в нижней части корпуса для ввода внутрь проводов. Желательно использовать резиновую муфту. Она надежно зафиксирует провода во внутреннем пространстве.
	Масса верхней части шуруповерта при использовании аккумуляторов уравновешена нижней частью. Послу снятия аккумуляторов ручка становится легче, возникает эффект опрокидывания. Для уравновешивания масс из деревянного бруска выпиливается груз, который устанавливается во внутреннем объеме аккумуляторного приспособления.
	Остаётся припаять провода к клеммам. Используется направляющий цилиндр из старого аккумулятора. Он поможет центровать клеммы для подключения к инструменту.
	Верхняя и нижняя части соединяются. Вкручиваются шурупы. Изделие приобретает первичный вид. Отличается присутствием провода, который включается в сеть на 220 В.

Следует помнить. Зарядное устройство рассчитано на небольшой ток зарядки. Если в процессе работы будут возникать перегрузки, то блок питания может быстро выйти из строя.

При работе подобная переделка развивает не более 50% мощности, развиваемой при использовании аккумуляторов.

Установка блока питания внутрь корпуса от аккумуляторов

При работе блока питания в ограниченном пространстве выделяется довольно значительное количество теплоты. Поэтому необходимо сверлить отверстия для вентиляции.

	Необходимо разобрать корпус блока аккумуляторов. Вынуть все имеющиеся аккумуляторы наружу. Подготовить блоки питания.
	К проводам высокого напряжения подпаять концы штепсельного разъема. Здесь будет соединяться 220 В. К проводам низкого напряжения также установить разъем. Он в дальнейшем будет соединен с проводами инструмента.
	Остается поджать блок питания к какому-либо краю, чтобы при работе не возникало тряски. Просверлить вентиляционные отверстия. Собрать аккумуляторный блок.
	После сборки блока его устанавливают внутрь шуруповерта. Инструмент готов к работе.

При выполнении производственных задач следует придерживаться режима: 10…15 минут работы, а потом 5…7 минут выключать инструмент. Он должен остывать.

Поэтому опытные мастера переделывают подобным способом два старых аккумуляторных блока. Один остывает, а другой работает. Потом их заменяют. Производительность труда остается довольно высокой.

Изготовление самодельного блока питания, устанавливаемого внутрь корпуса аккумуляторов

Если взяться за самостоятельное изготовление блока питания, то для своего шуруповерта можно изготовить приспособление, рассчитанное на любое напряжение питания. В настоящее время используются инструменты, в которых напряжение изменятся от 9 до 24 В. Поэтому такой способ подойдет для умелых мастеров, которые не боятся заниматься сложным электронным монтажом.

	На первом этапе производится разборка корпуса аккумуляторов. Все пришедшие в негодность устройства изымаются. Они больше не понадобятся.
	Приобретаются необходимые детали. Из них собирается нужная электрическая схема. Желательно подобрать элементы так, чтобы они могли размещаться внутри корпуса.
	Вся электрическая схема собирается внутри аккумуляторного блока.
	Устанавливается верхняя часть. Выводятся провода питания для сети. Остается только установить обновленный блок в шуруповерт.

Внимание! Мощность сетевых шуруповертов обычно составляет 300…400 Вт. Поэтому нужно изготавливать электрическую схему, рассчитанную на достаточно большие токи

Пошаговая работа

При доработке разберите корпус прибора, после чего достаньте электрическую схему. Лучше всего, если у вас будет опыт подобной работы и представление об особенностях процесса. Необходимо запомнить последовательность разборки и сборки.

Разберите инструмент, после чего найдите внутри провода питания мотора. Нужно установить разъем, предназначенный специально для источника питания, затем припаять его, закрепив шнуры с помощью термоклея. Найдите подходящий блок, например от ноутбука. К нему подберите разъем с низким значением напряжения. После этого можно перейти к подключению. В конце проверьте работоспособность.

Дополнительная информация

Вышеописанный принцип запитки шуруповерта с севшим АКБ является далеко не единственным. В инструкции показан простейший метод. Как видно, наличие большого внешнего трансформатора портит всю эстетику и практичность инструмента, который по изначальной задумке должен быть мобильным и легким.

Сделать схему электропитания более профессиональной поможет специальная плата, основанная на микросхеме IR2157. Мастеру нужно будет только применить в плате намотку трансформатора, конденсатор и диодный мост, соответствующие параметрам конкретно взятого шуруповерта.

Благодаря компактным габаритам платы, ее получится аккуратно разместить в корпусе аккумуляторного блока. Ниже прилагается вспомогательный видеоролик, автор которого своими руками собирает плату на микросхеме IR2157, а также запитывает с ее помощью аккумуляторный шуруповерт.

Если у вас 6не выйдет своими руками собрать данную плату, то не беда. IR2157 можно приобрести на любом радиорынке. Останется только доработать трансформатор и диодным мост с конденсатором.

Варианты источников

Специалисты предлагают несколько способов, как переделать аккумуляторный шуруповерт в сетевой: Первый вариант заключается в использовании комплексного зарядного устройства прибора. Данный способ отличается легкостью рабочего процесса. Если зарядное устройство подходит, отпадает надобность в подборе напряжения. Не нужно вмешиваться в электрическую схему, что также упрощает процедуру. К недостаткам можно отнести большие параметры зарядного устройства.

Следующий способ – использование готового блока, которым заменяют старый. Процедура несложная, с ней может справиться даже начинающий мастер. Это инженерное решение позволяет сделать шуруповерт от сети. В этом случае отсутствуют потери в шнуре с низким показателем напряжения. Подобно предыдущему варианту, отсутствует потребность вмешиваться в электрическую схему. К минусам применения относят необходимость в готовом блоке с соответствующим напряжением. Также он может перегреваться в корпусе аккумулятора. Из-за этого необходимо делать частые перерывы в работе.

В старый аккумулятор помещают самодельный блок. Это достаточно привлекательное инженерное решение. Отсутствуют потери в шнуре с низким уровнем напряжения. Пользователь может не вмешиваться в электрическую схему. Для этого способа требуются определенные навыки пайки, сборки и знание методов отладки электрических схем будет плюсом, ведь в процессе потребуется подобрать схему и найти соответствующие радиодетали.

Следующий вариант — блок питания от компьютера с показателями от 300 Вт. Его несложно переделать. Для реализации этого варианта требуется опыт подключения устройства к схеме. К минусам можно отнести то, что блок также занимает лишнее место.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

заменить старые банки аккумуляторов на новые,
подключить шуруповёрт к автомобильному аккумулятору,
подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Необходимо снять с инструмента верхнюю крышку

Подключение к внешнему аккумулятору

Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.

Подбор питающего блока

Сетевые блоки питания для шуруповерта преобразуют переменный ток в постоянный, номиналом 9–19 вольт, необходимый для питания электроинструмента. Обычное напряжение сети 220 вольт адекватно адаптируется к потребностям прибора. Практически все шуруповерты имеют подробную информацию о требуемых характеристиках комплектующих частей для обеспечения полноценного функционирования прибора.

Трансформатор Taschibra

Трансформаторы типа Tashibra и Feron обладают надежностью, отличаются малой массой и габаритами, и лучшим образом подойдут для переделки аккумуляторного шуруповерта на сетевой. Нагрузочные показатели в соответствии с нормативами обеспечивают безопасность и отсутствие риска повреждения инструмента. Устройства оснащены двойными входными и выходными проводами для снабжения энергией и питанием элементов шуруповерта.

Еще один способ решения задачи – самостоятельное изготовление питающего блока. Для этого к клеммам шуруповерта крепится электрический кабель, на втором конце провода фиксируется электрическая вилка. Для окончательной сборки блока питания подбирают трансформатор с техническими характеристиками, соответствующими потребностям конкретного шуруповерта. В конце к трансформатору подключают выпрямитель для преобразования переменного тока в постоянный. Величина регулируется путем изменения количества колец намотки на катушке трансформатора.

Трансформатор Feron

При отсутствии опыта или необходимых знаний рекомендуется использовать заводские электронные трансформаторы с соответствующими характеристиками. Для сборки блока следует присоединить к нему выпрямитель по стандартной методике.

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.
Разобрать старый аккумулятор и вынуть из него севшие элементы.
Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.
Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.
Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.
Собрать корпус аккумулятора.
Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

Разобрать старый аккумулятор и вынуть из него неработающие элементы.
Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.
Собрать и закрыть корпус аккумулятора.
Установить аккумулятор в шуруповёрт.
Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.
Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.
Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.
Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.
Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.
Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.
Подключить шуруповёрт к новому блоку питания и проверить его работу.

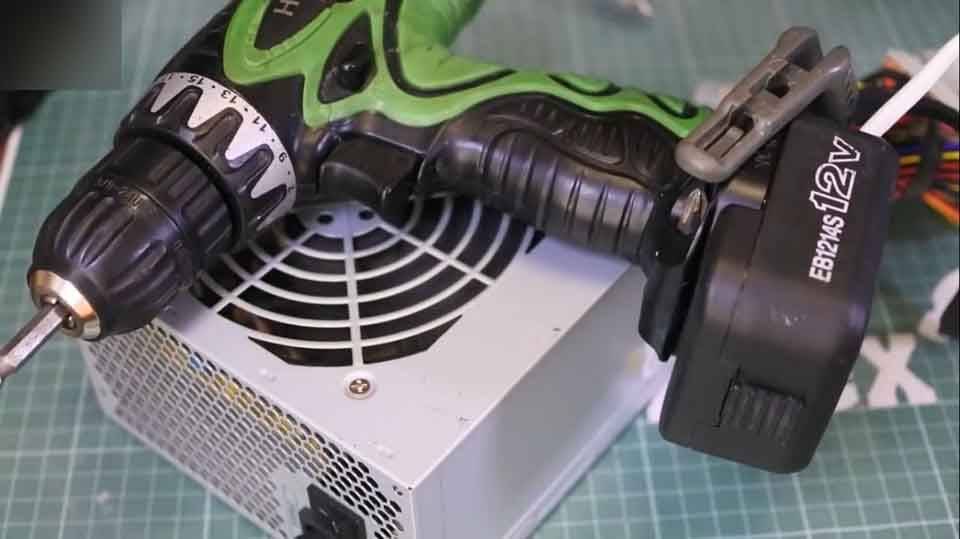

Подключение к блоку питания от компьютера

Инструкция:

Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.
Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.
Вывести из корпуса разъёмы для подключения компьютерного блока питания.
Подключить шуруповёрт к новому блоку питания.
Включить блок питания в сеть и проверить работу прибора.

Материалы и инструменты

Для выполнения переделки потребуются:

Изолента.
Провод. Учтем, что ток, который подается от блока питания достигает 10-15 А, значит, сечение кабеля должно быть не менее 1 мм². Длину можно выбрать на собственный вкус, хватит и полметра.
Припой — если будет использоваться паяльник, а не зажимы.

Инструменты нужны следующие:

Резак или нож.
Пассатижи.
Паяльник с деревянной подложкой для пайки.

Материалы для переделывания шуруповерта на питание от сети.

Набор материалов и инструментов такой, что есть в арсенале любого домашнего мастера. Использовать паяльную станцию, зажимы, обжимки для зачистки, всевозможные профессиональные средства для работы с электроприборами никто не запрещает. Но и перечисленных шести элементов будет достаточно.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Блок питания и немного теории

Форумы и поиск в интернете подсказал мне стандартную судьбу человека, который решил изготовить сетевой шуруповёрт своими руками из аккумуляторного — это долгое изучение теоретической части (в случае отсутствия профильного или вообще технического образования, как это было и со мной), быстрый поиск необходимых импульсных блоков питания, понимание, что потратить предстоит пару тысяч рублей, и выбор в пользу покупки нового шуруповёрта на замену.

Действительно, посмотрим на теорию. Мой PRORAB работал от 12V аккумулятора, о том же говорила маркировка на его двигателе. Мощность устройства производитель, по традиции, не указывает, так как цифры получаются не очень впечатляющие на фоне проводных аналогов. Потому необходимо было прикинуть, с какими параметрами понадобится блок питания для шуруповёрта.

Замер потребления моторчика на отказе показал, что понадобится порядка 100 В*А для того, чтобы показать максимум производительности. Примерно такие же параметры советовали гуру на форумах для 12 Н/м крутящего момента — брать импульсник на 8−10А. Стоимость такого блока выходит в 1000 р. плюс провода, вилка и другая обвязка, что тоже многовато.

Выход нашёлся достаточно простой — если нет своего блока питания, то он точно будет на работе. Причём практически в любой компании — ведь везде есть ИТ-отдел, который, скорее всего, сопровождает и чинит ноутбуки сотрудников. Туда я и направился. В завалах электроники «на выброс» нашлась куча блоков питания с самыми разными параметрами. Выходов на 12V не было, и в итоге я остановился на блоке от ноутбука Toshiba с выходными параметрами 15V/5A, или 75В*А, вполне мне подходящими. Интересным вариантом был Sony с 19V, но так серьёзно напрягать китайца не хотелось.

Переделка аккумуляторного шуруповёрта на сетевой своими руками

Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
Берем зарядку от ноутбука.
Отрезаем разъём и зачищаем провода от изоляции.
Припаиваем оголённые провода или приматываем их изолентой.
Делаем в корпусе выход для провода.
Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.

Достать отслужившие никель-кадмиевые аккумуляторы.

Далее отделить их от контактов разъёма.

После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
Протянуть провод в отверстие и закрутить винты на место.

Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.

Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки.

Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты.

И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции.

Способы решения проблемы

Такой инструмент, как шуруповерт, хотя и является самым популярным, но все-таки не каждый домашний мастер пользуется ним ежедневно. С каждым днем батарея подлежит самопроизвольному разряжению, в результате чего разрушаются внутренняя конструкция изделия.

После того, как батарея не держит нескольких минут, возникает вопрос, что же теперь делать с шуруповертом? Можно купить новую батарею, но для начала ее следует отыскать, ведь найти в точности такую конструкцию питающего элемента можно только у официальных дилеров. Второй вариант — выбросить шуруповерт и купить новый, стоимость которого равняется не менее 2-3 тысяч рублей (это изделие среднего качества). Третий вариант является самым простым, но в тотчас, он требует приложения усилий — осуществить переделку изделия под питание от переменного напряжения.

Преимуществами последнего варианта являются следующие факторы:

Отсутствие необходимости постоянного подзаряда батареи, что очень напрягает во время рабочего процесса;
Теперь шуруповерт можно хранить сколько угодно, не думая о том, что батарея с каждым днем самопроизвольно разряжается;
Постоянный крутящий момент, который будет обеспечивать напряжение от электросети.

Среди всех преимуществ останется только один недостаток, который обусловлен необходимостью подключения устройства к розетке, поэтому изделие во время работы должно быть привязано к электрической сети.

Особенности устройства шуруповерта

Шуруповерт — это устройство ручного типа для работы с различными крепежными элементами. Он используется для откручивания или закручивания шурупов, дюбелей, саморезов и другого крепежа, а также в некоторых случаях позволяет просверлить и отверстия. Работает этот прибор за счет электричества, имеет специальный патрон или битодержатель (только для бит), в который можно вставить сверло или биту, подходящую по форме к крепежу (например, крестовая, шестигранная бита и т.д.).

Шуруповерт может работать:

от сети — соответственно, имеет сетевой кабель и пространственно ограничен в применении длиной провода (им можно работать только при наличии розетки или удлинителя и невозможно использовать, если отключили электричество);
от аккумулятора — работает от батареи-аккумулятора, может использоваться там, где нет розеток, но пользоваться им можно только пока не разрядится батарея;
от компрессора — пневматический вариант, который включается за счет подачи воздуха.

Как устроен шуруповерт Конструктивные узлы шуруповерта:

двигатель, который заставляет шпиндель вращаться;
шпиндель, на который установлен патрон для бит;
патрон, который позволяет зафиксировать нужную биту;
редуктор, передающий вращение от двигателя к шпинделю;
регулятор скорости вращения;
кнопки включения, переключения направления вращения (реверса);
аккумулятор — источник питания (только у аккумуляторных шуруповертов).

Корпус изделия в большинстве случаев выполнен из пластика — за счет этого производство приборов получилось в свое время удешевить. Есть и металлические варианты — они надежнее и долговечнее пластиковых, но стоят намного дороже.

Теперь вы знаете об устройстве шуруповерта. Эта информация пригодится вам, если вы решите переделать свой аккумуляторный вариант в сетевой, так как разбирать прибор все равно придется. Не лишним будет знать, где и что у этого устройства находится.

Есть много способов запитать шуруповерт от сети

Способы модификации

Использование блока питания от старого ноутбука + (Видео)

Батарея для ноутбука вполне сгодится для внедрения блока питания для шуруповерта.

Последовательность действий:

Полностью разбирается корпус шуруповерта. Старый источник убирается, проводки разбираются паяльником.
Подключение проводки нового блока к проводке старого, которая удерживала прошлый. Соблюдайте полярность!
Активировав кнопку «пуск», проверить работоспособность шуруповерта, а также правильность подсоединения.

Корпус шуруповерта предусмотрен отверстием, куда помещается штекер с разъемом для зарядки. Теперь инструмент не только работает от 220в, но и подзаряжается как ноутбук (компьютер).
Новый источник питания устанавливается в середине с помощью клея.
Другие корпусные элементы возвращаются обратно на место. Вот и все, можно приступать к работе!

Автомобильный аккумулятор + (Видео)

Аккумулятор может служить отличным вариантом для подключения шуруповерта, особенно если речь идет о работах вдали от электросети. Для реализации задуманного, вам необходимо отсоединить от рабочего инструмента зажимы и запитать к «аккуму». Предостережение! Не рекомендуется использование источника в длительном режиме!

https://youtube.com/watch?v=kBY-aDwFFSc

Сварочный инвертор + (Видео)

Для превращения старой конструкции в блок питания, нужно проделать некоторое усовершенствование, а именно добавить вторичную катушку. Достоинство инвертора, если сравнивать с батареей ноута сразу заметно. Конструкция дает возможность получить требуемое напряжение + силу тока на выходе. Метод хорош для тех, кто разбирается в радиотехнике.

https://youtube.com/watch?v=Wu3XX_LlF8o

Создание трансформаторной катушки + (Видео)

Также существует и другая технология трансформации аппарата в сетевой прибор. Основан на производстве передвижного блока питания. К шуруповерту подсоединяется эластичный провод, на противоположной стороне которого расположена вилка.

Правда, потребуется смастерить отдельный блок питания либо взять готовый трансформатор, оснащенный выпрямителем

Важно, чтобы его параметры совпадали с характеристиками инструмента

Незнающему человеку будет сложно выполнить трансформаторные катушки своими руками. Есть вероятность ошибиться в числе витков и подборе диаметра проволоки, поэтому не рекомендуется этого делать. Сегодня есть много техники, в которой уже встроены нужный трансформатор. Надо только подобрать подходящий и сделать для него выпрямитель. Для пайки выпрямительного моста применяют полупроводниковые диоды. Их параметры должны совпадать с устройством.

Правила использования

При эксплуатации переделанного шуруповерта надо соблюдать несколько правил:

Не использовать одновременно аккумулятор и сетевой источник.
Не подключать электроинструмент к блоку питания длинными и тонкими проводами со стороны низкого напряжения. По ним пойдет достаточно большой ток, поэтому недостаточное сечение может привести к излишнему нагреву и оплавлению изоляции (в худшем случае – к ее возгоранию). Вкупе с излишней длиной проводников уменьшенная толщина жил приводит к значительному падению напряжения на проводе и недостатку напряжения на электродвигателе инструмента. Это значительно уменьшит крутящий момент на валу шуруповерта.
Если используется блок питания, не рассчитанный на полный ток электроинструмента при остановленном вале, надо тщательно следить за тем, чтобы не перегружать шуруповерт. Нельзя допускать остановки патрона из-за заклинивания сверла в толще материала и т.п. В противном случае наиболее вероятным итогом будет выход источника питания из строя, если у него отсутствует защита от сверхтока. Также возможно возгорание преобразователя напряжения.
С момента переделки надо будет следить за состоянием и положением электрических шнуров – сетевого и низковольтного. Нельзя допускать, чтобы во время работы проводники перекручивались, пережимались тяжелыми предметами с риском повредить изоляцию.

Соблюдение этих несложных требований позволит переделанному шуруповерту прослужить долго и полностью выработать свой механический ресурс.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

Аккумуляторная батарея.
Регулятор оборотов.
Кнопка включения.
Электродвигатель.
Редуктор.
Патрон.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем

Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

светодиодный драйвер;
электронный трансформатор для питания галогенных ламп низкого напряжения;
зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош
