Как сделать телегу для мотоблока своими руками

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

  1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
  2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
  3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Как своими усилиями сделать тележку для мотоблока

Для большинства людей в хозяйственных целях мотоблок является одним из самых главных и полезных инструментов. Благодаря нему, можно не только заниматься обработкой почвы, но также производить перевозку различных вещей: всевозможное удобрения, либо сено, топливо или собранный урожай. Но как же можно это осуществить, если данный инструмент не имеет никаких специальных приспособлений? Выход из этой ситуации довольно простой и это может быть тележка для мотоблока.

Изготовить ее самостоятельно вполне возможно, и, кстати, вы сможете сэкономить свои деньги. И все потому, что для изготовления такой тележки вам потребуются вполне обычные материалы, которые имеют небольшую стоимость. А чтобы, тележка для мотоблока получилось прочной. Ее стоит сделать своими руками, используя современные чертежи и размеры других подобных изделий.

Основные конструктивные элементы тележки

Теперь постараемся рассмотреть самый простой проект тележки, который будет без труда перевозить до 450 кг, а также такая тележка будет снабжена комфортным водительским местом.

Любой прицеп условно можно разделить на вот такие конструктивные элементы:

  • тележка с кузовом,
  • колеса,
  • центральная рама,
  • водительское место.

Поскольку большие нагрузки будут приходиться в основном на некоторую площадь, всю тележку следует усилить специальными ребрами жесткости.

Из каких материалов изготавливается рама для тележки?

Ни одна тележка не может обойтись без жесткой сварной рамы. Для того чтобы произвести эту работу самостоятельно, необходимо при помощи сварки изготовить уголки из швеллера. Последний можно отыскать в любой строительном магазине.

Приварить раму необходимо очень аккуратно, поскольку она будет выдерживать плохие сельские дороги.

Из чего можно изготовить оси для колес?

Для того чтобы изготовить ось для колес будущей тележки, нужно взять металлический прут, имеющий диаметр 30 мм и соединенный сварочным швом с продольным шарниром и с угловыми опорами. Длина этого прута должна составлять приблизительно 1050 мм (не меньше). Производить его выбор необходимо таким образом, чтобы колеса телеги не могли выходить за ее пределы.

Советуем прочесть статью сайта: Купить электрический гриль для дома – любимые блюда каждый день

Изготавливаем корпус для телеги.

Если вы желаете знать о том, из каких материалов изготавливается телега для мотоблока, то вы должны знать о том, что для этого случая могут быть использованы недорогие, но очень прочные материалы. Что касается монтажа этого изделия, то помните о том, что самостоятельно можно довольно просто произвести монтаж кузова из деревянных досок, по толщине в 20-25мм. Кстати, на они будут закрепляться на углам специальными уголками из стали. Эти доски монтируются к раме при помощи болтовых соединений.

Поскольку вам придется заниматься перевозкой больших грузов, лучше всего изготавливать борта откидными: за счет этого, вам будет легче производить выгрузку вещей, большого объема. В качестве колес можно использовать старые колеса из какой-нибудь старой сельхоз техники. Но в том случае, если заниматься их поиском вам некогда, то возможно могут подойти и колеса от обычной мотоциклетной коляски.

Ось должна быть отточена под нужный диаметр. Данная тележка для мотоблока будет иметь отличную проходимость. В ней можно будет перевозить любой груз по самым непроходимым дорогам.

Изготовление сцепки для прицепа производим из любого металлического куска. Для этого в нем нужно будет проделать такое отверстие, в которое без труда будет проходить наша сцепка.

Изготавливать поворотный узел, лучше всего из подшипника, имеющего нужный вам диаметр. Он должен быть хорошо закреплен при помощи сварки. Данные подшипники следует закрывать специальными пыльниками, заполнив при этом все их пространство смазкой. Если же вы не защитите должным образом подшипники, то от внешних воздействий, тележка не сможет вам долго прослужить.

Теперь настало время изготовить дно телеги для мотоблока. А днище можно изготовить из обрезной доски. Но более надежным вариантом является листовой металл. Лучше всего выбирать лист по толщине в 2-3 мм.

В заключение

Теперь вы знаете о том, как сделать тележку для мотоблока своими руками. Помимо наших рекомендаций, вам стоит посмотреть видео на эту тему. А если вы сделаете все правильно, то эта тележка для мотоблока будет вам служить верой и правдой долгое время. В общем, мы желаем вам удачи в конструировании этого элемента.

Рекомендуем почитать:

  • Капуста кольраби: когда собирать урожай и как…
  • Как сделать почвосмесь для разных видов рассады…
  • Как правильно собрать урожай тыквы
  • 7 важных советов по выращиванию рассады огурцов в 2020 году
  • Чем накормить птиц зимой?
  • 11 практичных осенних советов для дачника

Монтаж колес

Одним из вариантов монтажа ступицы является ее напрессовка. Заднюю зону ступицы необходимо расточить, а затем насалить на ось. Не следует допускать перекосов. На штифты устанавливают колеса. Затем необходимо закрутить гайки. В конце работы необходимо ввинтить колпак. Понять особенности работы поможет простой чертеж.

Если для сборки прицепа были куплены простые колеса на оси, вращающейся не в подшипнике, стоит выполнить фиксацию другим способом. В поперечину рамы необходимо вставить уголок. К ней можно приварить отрезок трубы. В нижней части уголка следует выполнить отверстие, чтобы закрепить ось колеса.

Изготовление кузова

Сам кузов не потребует особых знаний и умений при выполнении. Главное, определиться с размерами телеги на мотоблок.

Самый простой способ сделать кузов – это применить доски, закрепляя их по углам уголками из прочного и толстого металла. Доски выбирают толщиной не менее 2 сантиметров. Так как устройство предполагает погрузку, разгрузку и перемещение вещей и грузов, то рекомендуется борта агрегата изготовить откидывающимися. Дно чаще всего выполняют также из дерева, но для большей надежности и долговечности, лучше всего использовать металлические листы толщиной более 2 миллиметров.

Это увеличит общий вес конструкции, но такая самодельная техника прослужит долго и без нареканий. Нужно учитывать длину и ширину кузова, чтобы они соответствовали габаритам самого мотоблока и его максимальной мощности. Для удобства и комфорта водителя при выполнении работ, если есть такая возможность, перед кузовом устанавливают приспособление, где будет сидеть человек, в качестве которого лучшим выбором станет кресло из автомобиля.

Самостоятельное изготовление прицепа к мотоблоку

Конструкцию грузового адаптера к мотоблоку нельзя назвать архисложной. При наличии электросварки, болгарки и дрели сделать прицеп к мотоблоку своими руками сможет практически каждый владелец ручного трактора.

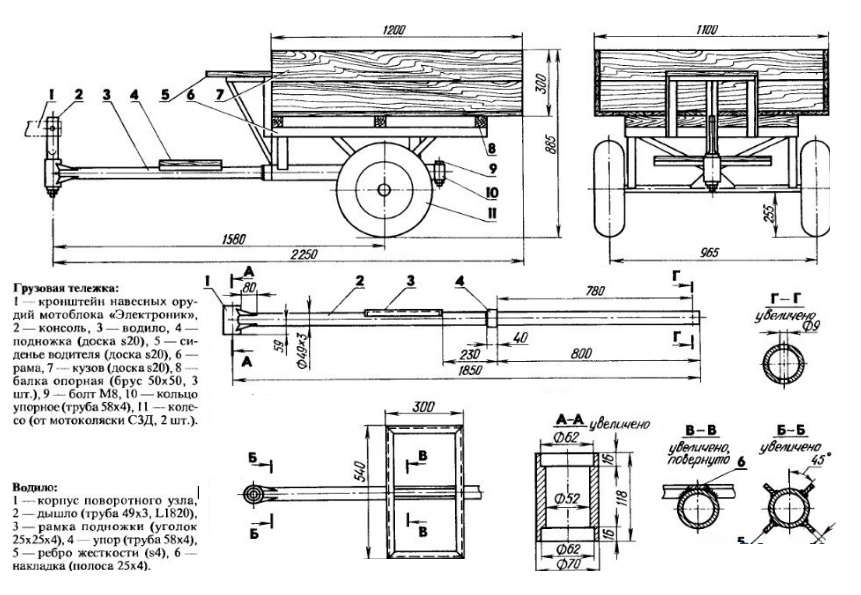

Основными элементами конструкции, для изготовления которых потребуется чертеж или подробная схема являются рама, водило и кузов.

1 — кронштейн навески мотоблока; 2 – поворотная консоль, 3 – водило; 4 – подножка; 5 — сиденье (доска 20мм); 6 – рама прицепа; 7 — борт кузова из доски 25 мм; 8 — опорная балка рамы (брусок 50×50мм); 9 – фиксирующий болт шарнира М8; 10 – задний шарнирный узел; 11 — колесо

Изучая представленное на рисунке устройство прицепа для мотоблока, вы заметите, что водило через поворотный узел и консоль соединяется с прицепным модулем мотоблока. Второй конец водила вставляется в центральную трубу рамы.

Конструкция «труба в трубе» образует своеобразный длинный шарнир. Он позволяет колесам прицепа менять свое положение независимо от колес мотоблока во время преодоления ям и кочек. Это решение позволяет избежать деформировании конструкции прицепа.

Рис. 1

1 — поворотный узел; 2 – «дышло» (круглая труба 60 мм); 3 – рамка подножки (уголок 25 мм); 4 – ребра жесткости

Шарнирная сцепка мотоблока с прицепом производитсяс помощью консоли – стальной оси. Она стоит в поворотном блоке водила на подшипниках. К верхней части консоли приваривают фланец, которым она крепится к сцепке мотоблока.

Для усиления стыка дышла с корпусом поворотного узла нужно использовать 4 ребра жесткости из стальной полосы толщиной 4 мм.

Изготавливая самодельный прицеп к мотоблоку, его раму сваривают, используя несколько видов металлопроката: уголок, трубы прямоугольного и круглого сечения. Несущая рама должна быть прочной и жесткой, чтобы при движении с полной загрузкой элементы ее конструкции не деформировались.

Рис.2

1 — раскос (уголок 20 х20); 2 — рамка сиденья (уголок 20×20); 3 — стойки сиденья (уголок 40×40); 4,5 — подкосы передние (труба 40×20); 6 — обвязка рамы кузова (уголок 40×40); 7, 8 – стойки колесной оси (уголок 32×32); 9,10 — подкосы задние (труба 40х20); 11 — усиливающая поперечина (уголок 40×40), 12 — труба центральная 58×4; 13 — ось (пруток 30 мм ), 14 — косынка (лист 4 мм).

Рис. 3

Для фиксации трубы водила в центральной трубе рамы через них просверливают отверстие и вставляют болт с контргайкой и шпилькой. При этом в центральной трубе нужно вырезать длинное «окошко».

В нем фиксирующий болт, проходящий через трубу водила, сможет перемещаться вокруг оси прицепа, не смещаясь в продольном направлении.  Это завершающая операция, необходимая для надежной работы шарнира «труба в трубе», о которым мы рассказали выше.

Узел 1

Для изготовления колесной оси нужно взять стержень из качественной стали диаметром 30 мм. С центральной трубой рамы, обвязкой платформы из уголка и подкосами его соединяют электросваркой.

Несъемный кузов можно изготовить из 25-миллиметровых досок или же сделать его борта из стального листа толщиной 1,5 мм, наварив его на вертикальные стойки из уголка 40х40 мм. Если же есть необходимость в открывании бортов, то к раме нужно приварить несколько петель, к которым будет крепиться рамка борта. К углам рамки необходимо приварить шпингалеты, которые будут фиксировать борта в транспортном положении.

У правильно сбалансированного прицепа для мотоблока центр тяжести груза  располагается ближе к переднему борту и не заходит за ось вращения колес. Это требование нужно учесть при составлении чертежа самодельной конструкции.

В качестве колес для прицепа можно использовать легковые автомобильные, купив их в сборе со ступицами. Перед установкой колес на ось нужно аккуратно проточить ее посадочные места под внутренний диаметр подшипников колесных ступиц и снабдить контргайкой с фиксирующим шплинтом.

Полезное видео по теме:

Чертежи

Зачастую для самодельного прицепа к мотоблоку берут листы из стали или оцинкованные аналоги. Иногда еще используют специальный надежный пластик. Естественно, металлические листы имеют больший срок службы, но пластиковые аналоги обойдутся в меньшую сумму.

Когда материал для самодельной тележки для мотоблока выбран можно начинать составление чертежа, и схем всех несущих элементов: рабочий кузов, водительское кресло, а также рама.

Чтобы выполнить такую работу – не нужно являться конструктором-механиком, но предварительный набросок должен быть составлен грамотно.

Почему необходимо тщательно подготовится? При создании тележки для мотоблока нужно начертить модель, указать на все сложные участки, определится с габаритами, а также учесть все узлы и соединительные детали. В чертеже должны быть предусмотрены ходовые и несущие элементы.

Место для водителя должно быть правильно соединено с основным модулем, а также с поворотным узлом. Присоединять все необходимые узлы непосредственно к мотоблоку необходимо при помощи тупиц и консоли. Нужно изготовить цепной механизм (осевой стержень).

Верхняя ось будет служить опорой, а узел поворотного механизма должен вращаться вокруг оси на подшипниках, которые должны быть защищены качественным антипыльником. Все пустоты вокруг таких подшипников обязательно должны быть заполнены смазочной смесью.

Самостоятельное изготовление тормозов

Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.

Необходимые инструменты и материалы

Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:

  • тормозной барабан;
  • колодки;
  • колесные спицы.

В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.

Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.

Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.

Тормоза необходимо устанавливать на каждое колесо

Порядок сборки тормозов

После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:

  1. Надеть проточенные барабаны на ступицы, закрепить их.
  2. Образовавшийся зазор между дисками необходимо закрыть, используя проволоку из прочного металла.
  3. Установить диск на ось, закрепив его при помощи втулки. Следует убедиться в надежном креплении диска и отсутствии вероятности его смещения при работе устройства.
  4. Приварить к оси уголок или кусок трубы для более качественной фиксации диска.
  5. Прикрепить к барабанам тросы, после чего протянуть их к системе управления.

Обязательно почитайте: Купить японский мотоблок

Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.

Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.

Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.

Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу

Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции

Кузов – размеры и основные части

Чтобы изготовить ходовую часть прицепа, понадобятся следующие запчасти:

  • Накладки 25×4;
  • Фланцы размера S4 ;
  • Опоры для труб 58×4;
  • Уголки с размерами 25×25×4 для ножной подставки;
  • Трубу для дышла;

Предлагаем ознакомиться: Барс капли от блох — инструкция, как применять их для кошек

Ходовая часть прицепа для мотоблока выполнена из небольшого количества деталей, которые связаны между собой по конкретной схеме. Максимальная нагрузка направлена на дышло и поворотник. Исходя из этой особенности их укрепляют с помощью ребер жесткости. Для соединения водила используют шарниры. Что касается конструктивной модели «труба в трубе», то она способна формировать подобие длинного шарнира, позволяя колесам прицепа менять своё направление в независимости от направления колесной базы мотоблока. В таком случае вероятность деформации будет исключена, а сам кузов сможет проезжать через ямы или кочки без малейших остановок или проблем.

Чтобы прикрепить водило к центральной трубе необходимо использовать болты, контргайки и шпильки. В центральной трубе вытачивают вытянутое отверстие, что позволит фиксирующему болту вращаться вдоль оси сцепа без продольного смещения.

Колесную базу конструируют из деталей любых отечественных автомашин, подбирая колеса, рессоры и навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Для изготовления дышла берется труба в размере 60×30 миллиметров, которую соединяют с передними частями лонжеронов. В свою очередь, края лучей состыковывают и приваривают к тяговой части механической сцепкой, в результате чего получается аналог заводского двухлучевого дышла.

Изготовление тележки

Для того чтобы понять, как сделать телегу к мотоблоку своими руками, необходимо выполнить такой алгоритм операций:

  1. Для изготовления несущей сварной жесткой рамы взять 5 заготовок труб, обрезать концы болгаркой.
  2. Прижать струбцинами к листу ДСП и прихватить сваркой места соединения 3 продольных заготовок с 2 перпендикулярными так, чтобы они создавали решетчатый каркас.
  3. Проверить геометрию конструкции с помощью обычного строительного угольника. Углы соединенных ребер должны быть 90°.
  4. Установить распорки между прихваченными заготовками в углах днища и по центру, прихватить сваркой.
  5. К продольным трубам днища сделать прихватки сварочным электродом 4 вертикальных стоек по углам.
  6. Проверить перпендикулярность углов, сверить размеры сторон конструкции с размерами на чертеже телеги для мотоблока.
  7. Окончательно приварить все заготовки друг к другу, отшлифуйте сварочные швы, очистить их от наплывов и образований.
  8. Кузов можно сделать из фанеры или деревянных досок, угловые соединения при этом закрепляют стальными уголками.
  9. Доски устанавливаются на раму и прикрепляются при помощи болтовых соединений.
  10. Более прочные борта мастера выполняют из стальных листов. Борта могут быть откидными и фиксированными. Откидные борта кузова считаются более рациональными, т.к. выгрузка грузов больших объемов осуществляется легче. Борта делают также из металлических труб квадратного или прямоугольного сечения. Их выполняют, как и раму, прихватывают, проверяют геометрию для прочности и избежания раскосов и отклонений, окончательно сваривают, жестко прикрепляют к раме. Задний откидной борт крепится обыкновенными дверными петлями и оборудуется шпингалетами.
  11. Взять металлический прут диаметром 30 мм и длиной около 1050 мм для изготовления оси для колес, соединить с продольным шарниром и угловыми опорами. Длина должна выбираться так, чтобы ось не выходила за пределы колес. Подточить ее под необходимые диаметры подшипников в ступицах.
  12. В качестве ходовой части можно взять колесную базу от мотороллера, коляски, тачки или другой сельхозтехники. Тяжелые колеса от автомобильного прицепа со ступицами не рекомендуют устанавливать.
  13. Для изготовления дышла берут 2 профильные трубы диаметром 25х50 мм длиной около 1,85 м, приваривают их к балке рамы так, чтобы получилась треугольная конструкция. Для усиления по углам прикрепляют сваркой металлические косынки толщиной 4 мм, спереди тележки прикрепляют пластину толщиной 8 мм.
  14. Самосвальная технология предусматривает установку дверных шарниров, прикрепляемых внизу на балке и к распоркам днища.
  15. Каркас сделанной конструкции обшить деревянными досками, пластиком или металлом.
  16. Водительское сидение на мотоблок с тележкой устанавливают в готовом виде или в виде ящиков-самоделок из куска ДСП и поролона, обшитого дермантином. Такие ящики необходимы для укрытия инвентаря и материалов.
  17. В качестве тормоза можно использовать стояночный тормозной привод агрегата. Тормозную педаль, сделанную из пластины толщиной 6 мм, закрепить на подставке для ног под сидением, приварить 2 уголка. В передней части установить педаль, в задней — пластину с 2 отверстиями для крепления тросов тормозов, концы которых соединены с Т-образной пластиной с тягой.

Таким способом можно изготовить тележку для мотоблока своими руками.
