Спаренные колеса на мотоблок своими руками

Колеса от «Жигулей» на мотоблок

Также своими руками на мотоблоки отлично устанавливаются колеса от «Жигулей». Диаметр жигулевских повторяет оригинальные колеса в точности. Использование жигулевских колес выходит выгоднее, так как оригинальные изделия, как правило, обходятся гораздо дороже. Кроме того, колеса от ВАЗ шире, тяжелее, у них лучше проходимость, меньше пробуксовка.

При замене заводских колес на автомобильные утяжеляется конструкция. Внутрь устанавливается полуось, на которую насаживаются металлические пластины с отверстиями, играющие роль утяжелителей. С наружной стороны устанавливаются колпаки, защищающие от внешних повреждений. Камера удаляется. Для большего сцепления колес с почвой на них возможно натянуть цепь.

Жигулевская пара на «Неве»

Процесс установки происходит в следующей последовательности:

  • Установка полуоси.
  • Удаление покрышки с колеса.
  • Установка шипов.
  • Прикрепление конструкции к ободу болтами.
  • Замена дисков.
  • Конструкция прикручивается к установленным на мотоблоке ступицам.

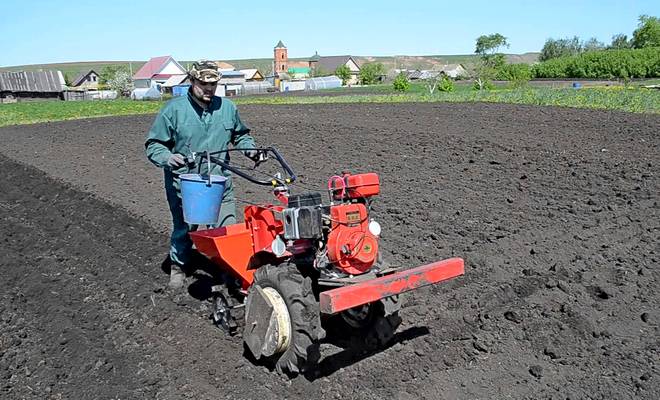

Мотоблок в работе

Колеса для садовой мототехники можно изготовить самостоятельно, усовершенствовав конструкцию под свои потребности, поставленные технике задачи, под любой нужный тип грунта и рельеф местности. Вариантов для самостоятельных переделок довольно много, каждый садовод и фермер может без труда изготовить то, что нужно именно ему для комфортной работы.

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.

Колеса для мотоблока своими руками – порядок изготовления

С ролью базы отлично справляются колеса от мотоцикла или автомобиля. Чтобы ширина колеи стала немного больше, следует применить специальные удлинители для колес агрегата. Они помогут сделать колеса, которые лучше всего подходят под конкретные потребности владельца мотоблока.

Шины для мотоблока следует подбирать, исходя из типа почвы, на которой используется агрегат. Если грунт вязкий, а рельеф имеет большое количество неровностей, значит, шины обязательно должны быть шипованными и иметь агрессивный рисунок протектора.

Самодельные колеса обязательно должны быть больших размеров. В противном случае они не смогут справиться с нагрузкой, создаваемой агрегатов в процессе работы. Кроме того, маленькие элементы передвижения часто пробуксовывают, и вытащить их из грязи без буксировки в большинстве случаев оказывается невозможным.

Достаточно надежный вариант – это изготовление колес из автомобильных дисков. Порядок работы выглядит следующим образом:

  1. Для изготовления двух колес потребуется 4 автомобильных диска. Каждый из них потребуется зачистить от заусенцев при помощи напильника;
  2. Далее нужно приварить друг к другу по 2 диска так, чтобы в итоге получились 4 элемента. Приваривать диски нужно выпуклыми сторонами друг к другу;
  3. После этого на готовые колеса нужно надеть резиновые камеры;
  4. В конце останется накачать колеса воздухом и установить их на мотоблок. Ознакомиться с основными тонкостями изготовления колес для мотоблока поможет видео.

Выбор колес для мотоблока и замена своими руками

Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.

Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.

Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.

Критерии выбора

Любое садовое оборудование выпускается в нескольких вариациях. Ходовая часть для мотоблока не стала исключением из этого правила. Если ознакомиться с ассортиментом любого магазина, который занимается продажей запчастей для мотоблоков, можно увидеть, что существует три разновидности колёс:

  • Пневматические. Такие изделия имеют резиновую покрышку и камеру.
  • Резиновые. Монолитная конструкция, которая состоит из обода и прочной резины.
  • Грунтозацепы. Металлические элементы, нацеленные на повышение проходимости техники.

Сложность выбора заключается в определении условий эксплуатации техники. Например, для обработки глинистого участка или влажной почвы, рекомендуется использовать грунтозацепы.

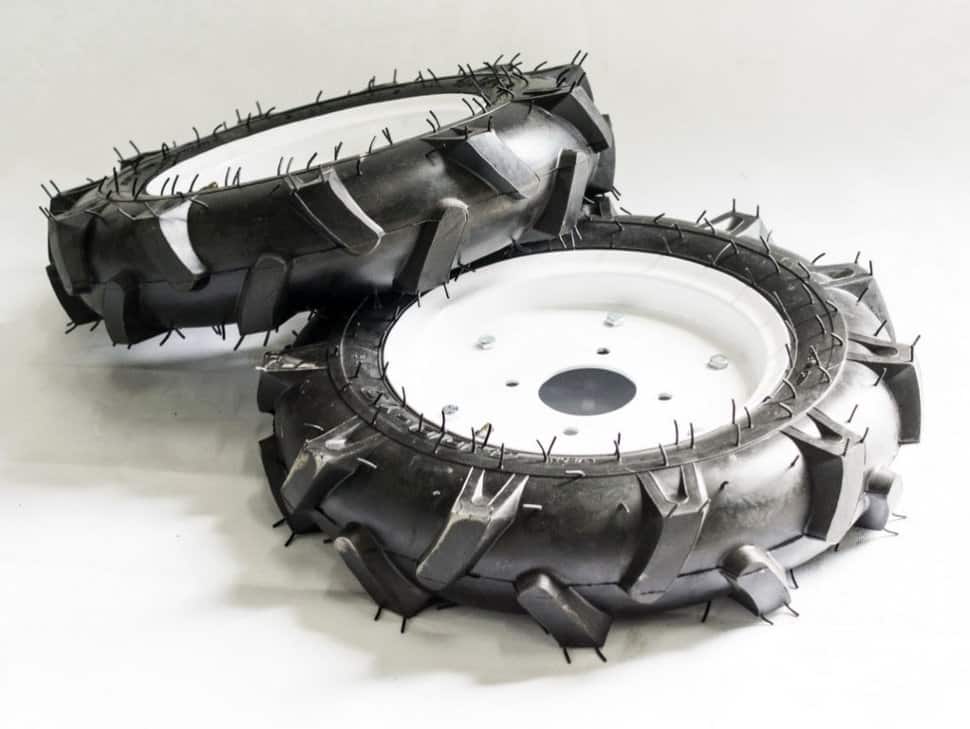

Мотоблок, оснащённый обычными резиновыми колёсами, не покажет хорошей производительности в сложных условиях

Кроме того, следует акцентировать внимание на радиусе колеса и рисунке протектора

Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадочных и уборочных работ, можно остановиться на пневматических колёсах.

Такие изделия оптимально подходят для работы на мягкой земле. Рекомендуемый радиус – около 40 сантиметров. При этом рекомендуем выбирать колёса с глубоким протектором, что позволит повысить манёвренность и проходимость.

Литое колесо

Для первичной обработки целины и почвы с повышенным содержанием камней, лучше использовать литые колёса. Они практически не получают механических повреждений ввиду отсутствия внутренней камеры.

Однако такие элементы обладают повышенным весом, поэтому устанавливаются на средние и тяжёлые мотоблоки.

Грунтозацепы не только повышают проходимость техники, но и увеличивают её производительность. Зубья входят в почву, что создаёт дополнительное усилие для продвижения агрегата в заданном направлении.

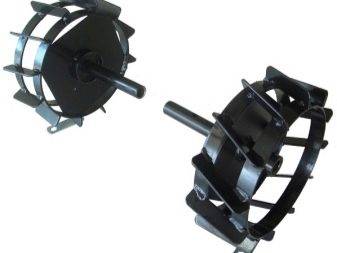

Колеса-грунтозацепы

Такие элементы используются в основном для пахотных работ на больших участках земли. Пользоваться грунтозацепами на небольшом приусадебном участке нецелесообразно.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

Берём старые диски от автомобиля

Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
К дискам привариваем металлические пластины

Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

https://youtube.com/watch?v=OE-CglYKTkc

РАССКАЖИ ДРУЗЬЯМ

Источник

Как выбрать резину для мотоблока

Правильный выбор резины для мотоблоков является залогом его полноценной работы. Для верного и правильного выбора необходимо знать ширину шины. Она обозначается первыми цифрами в маркировке и, как правило, измеряется в дюймах, а также нужно знать посадочный диаметр обода.

Ее характеристики

Основными характеристиками резины являются ее параметры — ширина, диаметр, вес покрышки, максимальный вес нагрузки, которую она способна выдержать.

Эти характеристики и поставленные на культиватор задачи нужно учитывать при выборе покрышек.

Разновидности

Резина для мотоблоков отличается размерами. На отечественном рынке представлены следующие:

  • 4,00-8;
  • 4,00-10;
  • 5,00-10;
  • 5,00-12;
  • 6,00-12;
  • 6,00-16.

Резина, которая устанавливается чаще всего на мотокультиваторы, представлена на отечественном рынке в следующих вариантах:

  • покрышки «Кама-421» способны выдерживать возможную нагрузку в 160 кг, ширина — 15.5 см, вес одной шины — около 7 кг;
  • «Л-360» весит 4.6 кг, диаметр 47,5 см, выдерживают нагрузку до 180 кг;
  • «Л-355» имеет аналогичные параметры;
  • «Л-365» выдерживает до 185 килограммов, диаметр — 42.5 см, весит всего 3,6 кг.

Вам это будет интересно О размерности резины на Форд Фокус 3

Типы колёс для мотокультиватора. Как их выбрать?

Сам мотокультиватор представляет собой механическое сооружение, применяемое в приусадебных хозяйствах для облегчения сельскохозяйственных работ. Для того чтобы спецтехника выполняла свои задачи на 100%, все детали должны быть исправными, особенно элементы передвижения. Последние делятся на следующие виды:

  • опорные;
  • резиновые;
  • тяговые;
  • металлические с грунтозацепами;
  • спаренные.

При выборе колёс для междурядного культиватора примите к сведению следующую информацию.

  • Тяговые и пневматические колёса известны универсальностью и наличием оригинального рисунка на протекторе. Их часто в быту называют «ёлочкой». Они имеют большой размер (ширина превышает 20 см, а диаметр – 40 см). Колёса позволяют мотоблоку легко передвигаться как по дороге, так и по вязкой почве. Впечатляющие размеры колёс представляют возможным использовать агрегат для пахоты на обширных территориях. Также тяговые колёса отлично подойдут для снегоуборщика или тележки. Удивительная прочность резины пользуется популярностью в связи со своей долговечностью.
  • Транспортировочные элементы из металла с грунтозацепами отличаются утяжелением. Стальные «зубья» толкают мотокультиватор вперёд и не дают ему «утонуть» в вязкой глине.
  • Резиновые (цельнолитые) устанавливают не только на культиваторы, но и на небольшие тракторы. Обладают «прикатывающим» свойством и широко применяются в лесистой (труднопроходимой) местности.
  • Спаренные состоят из 2 одинаковых по размеру и по форме элементов. Эта конструкция существенно повышает мощность агрегата и увеличивает его скорость. Имеют отличный контакт с поверхностью и отличаются простотой создания в домашних условиях. Также подразумевают возможность оперативного снятия элементов наружного плана.

Как сделать колеса для мотоблока своими руками?

Необходимо понимать, что своими руками сделать колеса с нуля невозможно. Необходимо отыскать основу и только после можно приступать к формированию усовершенствованных и полезных приспособлений.

В качестве этой самой базы следует использовать колеса от мотоцикла или от автомобиля. Самодельно можно создать только вариант с грунтозацепом, ведь в том случае, если утяжелители колёс используются не так часто, нет смысла приобретать новые дорогостоящие изделия. На нашем сайте можно найти специализированную статью, где детально рассмотрены все особенности создания грунтозацепов своими руками.

Для расширения колесной базы рекомендуется использование удлинителей для колес мотоблока, ведь необходимо грамотно приспособить устройство под индивидуальные потребности фермера. Более того, для расширения возможностей можно создать железные спаренные колеса, имеющие внутри полость для размещения какого-либо утяжелителя.

Да, указанные объекты вряд ли можно использовать для прицепа мотоблока, но для самого агрегата они будут весьма полезны, ведь их можно создать в том случае, если у человека отсутствуют колеса от мотоцикла, но имеются в наличии от УАЗа или «Москвича».

Преимущества спаренных колес:

  • уменьшение пробуксировки, и, как результат, повышение уровня производительности;
  • возможность оперативного снятия колес наружного плана;
  • легкость создания в домашних условиях;
  • максимальный контакт с поверхностью.

Сдвоенные колеса постепенно становятся все более популярными, ведь на их самостоятельное создание можно потратить немного времени.

Виды колёс для мотоблоков

В зависимости от конструктивных характеристик колеса на мотоблок делятся на следующие типы:

  • тяговые;
  • опорное;
  • цельнолитые резиновые;
  • металлического типа с грунтозацепами;
  • спаренные.

Каждый вид колёс позволяет решать различные задачи. При использовании специальных комплектующих элементов можно значительно увеличить производительность мотоблока, сделать его максимально устойчивым.

Тяговые колеса

Пневматические колеса уникальны по своей конструкции и имеют своеобразный рисунок протектора. Именно благодаря ему есть второе название у тяговых колёс – «ёлочка».

Это широкие элементы, которые обеспечивают комфортное передвижение по ровной дороге и вязком мокром грунте.

Параметры пневматических колёс:

  • ширина больше 20 сантиметров;
  • диаметр до 40 сантиметров.

Благодаря таким данным колеса подходят для пахоты на крупных земельных участках.

Цельнолитые колеса

Колеса от мотоблока цельнолитые резиновые с агрессивным рисунком протектора. Такая особенность позволяет их устанавливать также на мини-тракторы.

Из-за достаточно большого размера данные колеса чаще всего применяются на труднопроходимых территориях, на лесистой и горной местности.

Металлические колеса с грунтозацепами

Данный вид колес достаточно небольшого размера. Но мощность и выносливость агрегата обеспечивается наличием утяжелителей.

Конструкция также включает стальные зубья. Их задача – проталкивать мотоблок вперёд, предотвращая пробуксировку даже на самом маленьком участке.

Опорное колесо

Большинство современных моделей мотоблоков дополняются одним опорным колесом. Именно на него приходится вся нагрузка от мотора и прочих механизмов, которые располагаются в передней части мототехники.

С помощью данного опорного колеса повышается выносливость мотоблока, а также оптимизируются его эксплуатационные характеристики.

Спаренные колеса

В этих колёсах две детали, они имеют одинаковые габариты и формы. Благодаря своей конструкции они обеспечивают отличную проходимость мотоблока по неровным поверхностям, значительно увеличивают его скорость на ровной дороге.

При наличии таких колёс практически исключена пробуксировка. Потому они часто монтируются во время зимы.

Как самому сделать ходоуменьшитель для мотокультиватора?

Первое, что должен сделать изготовитель перед началом сборки, — это составить план работы, ориентируясь на готовые чертежи . В схеме должны быть указаны методы крепления деталей, их размеры и форма.

После этого можно начать конструирование ходоуменьшителя.

Порядок действий должен быть таким:

  1. Вначале изготовитель должен подготовить генератор. Его можно взять в уже готовом виде от мотоцикла марки «Урал». Генератор должен быть полностью исправным, без видимых повреждений и конструктивных дефектов. Узел должен совмещать достаточно высокую мощность и возможность непрерывно создавать стабильный крутящий момент;
  2. Затем необходимо вырезать оболочку для двух требуемых подшипников. Они нужны для комплектации приводного вала. Ему потребуется приводить в действие шестерню, поэтому подшипники должны выдерживать высокие нагрузки и обладать защитой от грязи и мелкого мусора. Во время вырезания оболочки нужно учесть диаметр используемого в конструкции редуктора;
  3. Далее изготовитель должен выбрать подшипники. Нужно учесть, что фланец будет располагаться с обратной стороны установленного редуктора. В его внутренней плоскости должна быть монтирована стальная шайба;
  4. После этого потребуется установить вал привода мотокультиватора. Затем на нем нужно закрепить шестерню. Готовый механизм нужно подключить к передаточному узлу и валу используемого генератора;
  5. В конце конструктор должен надежно зафиксировать шкив и соединить его с ведомым валом, используя для этого шайбы и пружинную гайку.

После изготовления ходоуменьшителя оператор должен тщательно проверить его. Для этого механизм нужно подключить к встроенному сцепному узлу мотокультиватора и запустить двигатель. При условии правильного изготовления ходоуменьшителя штатные колеса сельхозагрегата начнут вращаться медленнее, а сам культиватор будет плотнее прижиматься к почве.

Для чего самостоятельно устанавливают колеса на мотоблок

Модернизация может быть связана с различными причинами, среди которых стоит отметить главные:

  1. Часто переоборудования требует мотоблок, когда давление колес на мотоблоке низкое. В этом случае пользователь желает поставить новые колеса на мотоблок, чтобы улучшить качество пахоты земли.
  2. Для вспашки не подходят резиновые покрышки, которые быстро изнашиваются, а их замена стоит дорого. Подобные изделия подходят для работы на мягком грунте, а для твердой земли (целины) рекомендуется использовать колеса от Жигулей на мотоблок, которые устанавливаются без помощи мастера. Они позволяют расширить возможности ходовой части мотокультиватора.
  3. Нужно увеличить ходовую часть, для чего устанавливают широкие колеса на мотоблок или пневматические, которые спарены.

Переделка заводских изделий на самодельные может быть связана и с тем, что собственник техники хочет расширить ассортимент используемого навесного оборудования.

Как изготовить грунтозацепы своими руками

Самодельные грунтозацепы для мотоблока можно изготовить из машинных дисков. Если у фермера есть старый автомобиль, который жалко выбросить на свалку, с целыми дисками и ободами, то из них можно сделать грунтозацепы для мотоблока из автомобильных дисков.

Для этого понадобятся:

  • автомобильные диски;
  • сварочный аппарат (или болгарка);
  • квадратные пластины;
  • чертеж или схема грунтозацепов на мотоблок (очень облегчит работу).

Итак, чтобы сделать грунтозацепы для мотоблока из дисков машины, нужно приварить к ним полуось, на которую потом надевают подшипники. К дискам от автомобиля нужно приварить пластины квадратной формы.

После проделанных процедур нужно изготовить пластины-зубья, которые будут вгрызаться в почву, оказывая нужное с ней сцепление. Зубчики можно сделать из цельных металлических пластов, вырезая сварочным аппаратом нужный размер или же сварив воедино мелкие пластинки.

Зубья приваривают к квадратным пластинкам на дисках на расстоянии 15-16 см друг от друга. Допустимо отклонение на 2-3 см, но для лучшей работы агрегата нужно точно следовать инструкциям чертежей и схем.

Если старого автомобиля нет в наличии, но имеется использованный газовый баллон, то есть и еще один способ сделать грунтозацепы на мотоблок своими руками.

Для этого понадобятся:

  • газовый баллон (использованный);
  • болгарка или сварочный аппарат;
  • металлические пластины для зубьев;
  • чертежи или схемы грунтозацепов мотоблока нужного бренда.

Сначала надо вырезать из баллона два диска, которые послужат ободами для колес мотоблока. Затем, как и в первом варианте, приварить квадратные пластины, а к ним зубья.

Еще одним вариантом является варка грунтозацепов из стальных пластин. Для этого понадобятся:

  • стальные пласты толщиной 4-5 мм;
  • стальные пласты толщиной 6-8 мм;
  • сварочный аппарат или болгарка;
  • дрель или перфоратор.

Более тонкий лист надо разрезать на два диска, в центре которых нужно проделать отверстия для ступицы. По внешним краям вырезать пилообразные волны, с глубиной волны 100 мм. Из более плотного стального пласта надо вырезать треугольники со срезанными углами, приварить их перпендикулярно волнам. Конструкция готова к применению.

Конечно, такие грунтозацепы отличаются внешне от своих собратьев, но тоже имеют много преимуществ.

Как сделать спаренные колеса для мотоблока?


Если эксплуатация мотоблока чаще всего осуществляется в очень тяжелых условиях, то в такой ситуации не обойтись без сдвоенных колес. Они показывает самую высокую проходимость, обладают отличной устойчивостью на почве в гористой местности, и не пробуксовывают даже в самом вязком грунте. Изготовление сдвоенных элементов выполняется в таком порядке:

  • В первую очередь найдите подходящие колеса и шины;
  • Аккуратно вырежьте на них небольшие протекторы;
  • Возьмите кусочки стали, сварите из них квадраты, размерами 25×25 см, и установите их в центральную часть обода;
  • После сварки нужно установить второй обод, и получить изделие, чем-то похожее на вазы;
  • В конце на соединенные между собой обода нужно установить шины.

Изготовить спаренные детали достаточно просто. Главное, заранее подыскать одинаковые по размерам обода, чтобы оба готовых колеса были абсолютно одинаковыми.

Техника на основе ДВС

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор. Задавшись вопросом «как сделать самодельный мотоблок»,прежде всего необходимо разобраться в его устройстве. Чтобы собрать самодельный мотокультиватор своими руками необходимы, прежде всего, двигатель, трансмиссия и понижающий редуктор.

Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

https://youtube.com/watch?v=1KWv0b94BIc

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность. Да и с комплектующими при его сборке особых трудностей не возникнет. Все необходимое можно найти на авторынке или барахолках.

Общая схема мотоблока:

  • рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
  • двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
  • опоры промежуточного вала крепятся к передним стойкам;
  • опоры ходового вала устанавливаются на продольные ребра

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров. Но в последнее время активно стали применяться моторы и от скутеров или мопедов, давая переделкой вторую жизнь поломанной технике.

Трансмиссия бывает нескольких типов:

  • зубчатая — наиболее распространенная и легко монтируемая;
  • комбинированная (зубчато-червячная передача);
  • цепно-ременная, зубчатая;
  • гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

Возможные схемы

Из уголка сваривается рама необходимого размера, к которой крепится двигатель с системой подачи топлива и бензобаком. Передача крутящего момента от редуктора, понижающего скорость, на колеса, осуществляется через цепь. При этом можно использовать мост от мототехники-донора, установленный на колесную ось. Все органы управления переносятся на руль агрегата.

При конструировании более тяжелой техники используется типовой двигатель ЗИД-5 или другие его модификации, которые ранее широко применялись на различных агрегатах. В связку с ним устанавливается коробка передач от «Запорожца» и облегченный ведущий мост.

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

  1. Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
  2. Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
  3. Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
  4. Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

  1. Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
  2. На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
  3. На наружной стороне устанавливается специальный защитный колпак.
  4. Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

  1. Приделать полуось.
  2. Снять покрышки, поскольку для зацепов резина не понадобится.
  3. Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
  4. Прикрепить конструкцию к ободу при помощи болтов.
  5. Поменять диски, для чего надо открутить крепления.

Для создания грунтозацепов на мотоблок нужны такие детали, как:

  • старые колеса от машины, можно и без резины;
  • уголок из стали, из которого надо изготовить зубья-зацепы;
  • болты;
  • стальные толстые квадраты;
  • для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Как самостоятельно сделать утяжелители для ходовой части культиватора

Утяжелители играют большое значение в функциональности мотокультиватора. Там, где идет работа на целине, на склонах, в сырой или вязкой почве, ходовая часть агрегата может проскальзывать, так как ей не хватает собственной массы.

Для решения этой проблемы созданы утяжелители. Изготовить их можно самостоятельно. Для этого потребуются:

  • дисковые гири (от 5 кг);
  • блины от спортивной штанги (по 10 кг);
  • корзины сцепления для авто;
  • шестигранный профиль;
  • болгарка;
  • сварочный аппарат;
  • электродрель.


Самодельные утяжелители Процесс происходит в следующей последовательности. В двух небольших отрезках от профиля высверливаются отверстия, к ним крепятся диски блины от штанги, к блинам приваривают корзины сцепления и далее прикрепляются гири. Утяжелитель готов, его можно цеплять на культиватор.

Обратите внимание!

Установка утяжелителей решает сразу ряд проблем и существенно упрощает многие задачи для владельца садовой мототехники.

Как выбрать резину для мотоблока

Правильный выбор резины для мотоблоков является залогом его полноценной работы. Для верного и правильного выбора необходимо знать ширину шины. Она обозначается первыми цифрами в маркировке и, как правило, измеряется в дюймах, а также нужно знать посадочный диаметр обода.

Ее характеристики

Основными характеристиками резины являются ее параметры — ширина, диаметр, вес покрышки, максимальный вес нагрузки, которую она способна выдержать.

Эти характеристики и поставленные на культиватор задачи нужно учитывать при выборе покрышек.

Разновидности

Резина для мотоблоков отличается размерами. На отечественном рынке представлены следующие:

  • 4,00-8;
  • 4,00-10;
  • 5,00-10;
  • 5,00-12;
  • 6,00-12;
  • 6,00-16.

Резина, которая устанавливается чаще всего на мотокультиваторы, представлена на отечественном рынке в следующих вариантах:

  • покрышки «Кама-421» способны выдерживать возможную нагрузку в 160 кг, ширина — 15.5 см, вес одной шины — около 7 кг;
  • «Л-360» весит 4.6 кг, диаметр 47,5 см, выдерживают нагрузку до 180 кг;
  • «Л-355» имеет аналогичные параметры;
  • «Л-365» выдерживает до 185 килограммов, диаметр — 42.5 см, весит всего 3,6 кг.

Вам это будет интересно О размерах резины на ВАЗ 2114

Плюсы и минусы автомобильных колёс на мотоблок

Для начала следует привести перечень достоинств и недостатков такой переделки.

  1. Надёжность. Легковые покрышки рассчитаны на более внушительные нагрузки, чем родные шины мотоблока.
  2. Долговечность. Покрышки с легковой машины даже в состоянии б/у прослужат на значительно больше.
  3. Проходимость. Благодаря повышению дорожного просвета, а также более внушительному рисунку протектора автомобильных покрышек, мотоблок сможет проезжать препятствия более уверенно.
  4. Хорошее сцепление с дорогой из-за большего контакта шины с землёй.
  5. Повышение скорости как следствие от увеличенного диаметра.
  1. Необходимость в демонтаже арок или их переделывание.
  2. Незначительно ухудшается управляемость устройства.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
