Как снять масляный насос бензопилы husqvarna

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

  • масляный бак расположенный, как правило, в картере двигателя.
  • Фильтрующий элемент, устанавливается в баке.
  • Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
  • Сердце системы – масляный насос.
  • Шестерня червячной передачи передающее усилие от двигателя на насос.
  • Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

В каких случаях требуется замена?

Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.

Другие случаи, когда требуется снятие всей корзины:

  • сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
  • изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
  • сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
  • при полной разборке двигателя.

Масляный насос бензопилы: как устроен, принцип действия и ремонт

Сегодняшнее поколение бензопил мало чем похоже на своих прародителей, обилие технических решений систем безопасности и эргономика сделали этот инструмент не только более легким, он стал массовым и универсальным. Широкое применение бензопил в быту и на производстве, их высокая производительность и экономное расходование топлива не идут ни в какое сравнение с предшественниками. Но при этом, несмотря на свою надежность и неприхотливость бензопилы по-прежнему используют традиционную систему смазки шины и цепи, заложенную еще в начале прошлого века при помощи масляного насоса.

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

  1. Неисправность масляного насоса;
  2. Засор фильтрующего элемента, установленного в баке;
  3. Неисправность сапуна масляного бака;
  4. Разрыв масляного шланга;
  5. Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
  6. Засор масляного канала в корпусе пилы;
  7. Засор канала подачи масла в шине;
  8. Неисправность шестерни привода масляного насоса.

Основные неисправности и их ремонт

В процессе работы могут возникать симптомы, свидетельствующие о поломке системы смазки. К ним можно отнести:

  • Отсутствие масла на пильной гарнитуре в процессе работы;
  • потеки масла из корпуса бензопилы при выключенном двигателе;
  • увеличенный или недостаточный уровень смазки цепи;
  • неустойчивая подача масла в процессе работы.

Отсутствие масла на цепи и шине во время работы может свидетельствовать о закупоренных магистралях либо о выходе насоса из строя. Прочистка каналов осуществляется механическим способом, при помощи сделанного из проволоки щупа либо с помощью потока сжатого воздуха.

Протечка масла при выключенном двигателе свидетельствует о потере патрубками своих изолирующих свойств. Иногда причиной потери смазки может служить образование трещин или других повреждений масляного бака, возникающих в процессе эксплуатации. Для устранения такой неисправности необходимо осмотреть масляный бак и все маслопроводящие шланги на наличие протечек и повреждений. При наличии дефектов необходимо произвести замену.

Неустойчивая подача масла, как правило, связана с неплотным прилеганием шины к картеру двигателя. Это исправляется более сильной фиксацией гаек. Также это может быть связано с выработкой сальника плунжера. В таком случае необходимо произвести его замену с использованием ремонтного комплекта. В этом случае потребуется полная разборка масляного насоса.

Ремонт масляного насоса на бензопиле

Хоть какого владельца веселит не плохая техника, испытанная в деле и не раз себя оправдавшая. Новая техника всегда поражает и настораживает своими чертами, превосходящими свойства очень старенькой техники, состоящей пока ещё в использовании у многих.

Одни мастера всегда стараются приобрести для собственного дела технику обширно узнаваемых компаний определённого бренда и склоняют к этому собственных друзей и знакомых, другие ориентируются на стоимость и приобретают себе только драгоценное, а фирма их не интересует.

Где же гарантия того, что неважно какая приобретаемая нами техника на сто процентов соответствует тому сертификату свойства, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших критериях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?

В наше время сильно много техники, которая в различных торговых точках может продаваться по разной стоимости. Никто не произнесет, где и кто собирал ту бензокосу либо бензопилу, которую Вы заполучили. Узнаваемый бренд, а сборка может проводиться в примыкающем гараже по комплектующим, может быть, даже и кустарным методом.

READ Как Работать Циркулярной Пилой

Многие обладатели бензопил замечали масляное пятно на месте, где отдыхала либо хранилась их бензопила

. Масло под пилу начинает подтекать не сходу. А при нехороший сборке, поточнее, при плохой сборке бензопилы, масляное пятно может показаться сразу после заправки.

Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.

  • Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
  • Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
  • Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
  • Нарушение плотности плунжерной камеры масляного насоса.

На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.

Убрать подтекание масла из масляного насоса бензопилы

можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Васбензопила прошла маленькой рабочий ресурс, то неувязка решается просто. Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.

Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.

Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Обычно, если фильтр очень загрязнен, подача масла может закончиться.

Дальше, нужно снять барабан звездочку, и проверить состояние ведущей шестерни.

Резьба на ней должна быть верно выраженной, не зализанной и не иметь каких-то других изъянов, также при снятой шестерне, нужно проверить проволочный рычаг.

Он должен плотно обжимать шестеренку и не проворачиваться, в неприятном случае, шестерня стоит на месте и не передает усилие на насос, в итоге чего подача масла прекращается.

Если все перечисленные выше методы найти и убрать неисправности не дали результатов, нужно использовать последние меры, т. е. демонтировать насос.

Масляный насос – где находится?

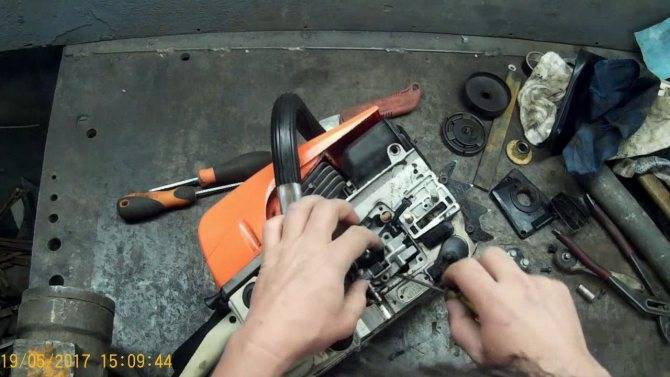

Для воплощения ремонта масляного насоса пригодится набор отверток, ветошь и гаечные ключи.

Сперва нужно снять цепь и открутить болты, с помощью которых направляющая цепь крепится к корпусу пилы. Снятие и подмена диска на циркулярной пиле; Как снять диск поменять старенькый круг на.

После чего снимается конкретно насос. Его размещение обозначено стрелкой на изображении ниже.

Как отрегулировать подачу масла на цепь бензопилы?

Регулировка уровня подачи масла необходима в случаях эксплуатации инструмента в тяжелых условиях. За уровень подачи отвечает вал с установленным на нем эксцентриком, который упирается в плунжер насоса.

Поворот такого вала смещает плунжер относительно продольной оси. Это позволяет увеличить или уменьшить объем нагнетательной камеры насоса и достаточно точно отрегулировать уровень подачи рабочей жидкости. Для этого на нижнем его конце расположена проточка, с помощью которой выполняется регулировка.

Как правило, доступ к винту открывается в нижней части бензопилы. Например, для того чтобы отрегулировать подачу масла на пильную гарнитуру бензопил семейства «Урал» необходимо выполнить следующие действия:

  1. В нижней части пилы, радом с шиной найти регулировочный винт. Он находится рядом с выштамповкой, которая показывает направление его вращения;
  2. Отверткой провернуть вал в сторону увеличения или уменьшения уровня подачи масла.

При выполнении этих действий следует помнить, что вал рассчитан на поворот до 90⁰. Прикладывание больших усилий приведет к поломке фиксаторов винта и возможному прекращению подачи масла к поверхностям трения.

Масляный насос бензопилы – назначение

Идея использования автоматического масляного насоса для смазки деталей не нова, использование повышенного давления масла для проникновения в труднодоступные полости известна давно. Масляный насос с успехом применяется в двигателях внутреннего сгорания, при обработке деталей с использованием масляной эмульсии, поэтому идея смазки рабочего органа бензопилы при помощи масляного насоса получила широкое распространение и применение.

Пильная цепь, состоящая из соединительных звеньев и звеньев с режущими зубьями при работе нагреваясь, требует преодоления большой силы трения, как в местах соединения звеньев, так и в виде древесины.

Кроме этого, рабочая направляющая шина, по которой движется цепь также должна постоянно находится в смазанном состоянии от места крепления до зубчатой шестерни на конце.

Обеспечить эффективную смазку этих двух элементов и призван масляный насос бензопилы.

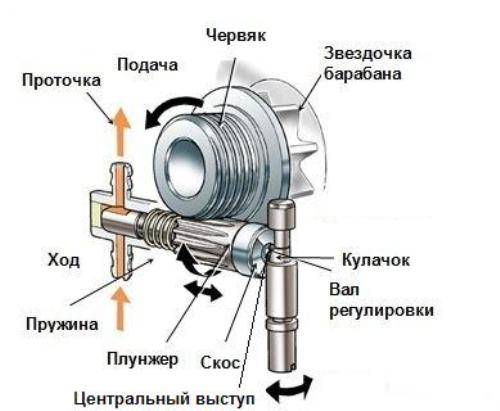

Принцип работы маслоподающего насоса

Перед тем, как снять насос бензопилы, важно понять, по какому принципу он функционирует. Сила, сформированная на приводе, через передачу червячного типа переходит на плунжер (сила передает движение вращательного типа)

Последний начинает крутиться, повторяя движение возвратно-поступательного типа.

Данный тип движения гарантирован из-за специфической формы плунжера, регулировочного винта, его пружины упорного вида и эксцентрика. Когда плунжер начинает движение назад, масло поступает в резервуар через небольшое отверстие (этот принцип мы видим и в обычном шприце).

Движение вперед заставляет масло через то же отверстие выталкиваться наружу. Несложно догадаться, что по такому принципу узел работает только за счет герметичности, которую создает резиновая манжетка. На рабочей схеме может не указываться.

Кроме того, по такому принципу насос работает только в том случае, если два отверстия не открыты в один и тот же момент. Для того чтобы это не произошло, разработчики пили предусмотрены сегментный вырез на кончике одного плунжера. Во время движения назад, он поворачивается в сторону входного отверстия. Это отверстие закрывается, когда происходит движение вперед. Одновременно вместе с этим открыто выходное отверстие, ведь вырез повернут к последнему отверстию. Один поворот плунжера происходит с одним движением возвратно-поступательного типа.

При этом производители пильных основных узлов могут менять ход плунжера, для чего нужен эксцентрик и регулировочный винт. Первый – это визуально просто цилиндр, интегрированный в корпус винта регулировки. Главная ось этой детали с осью винта регулировки совпадать не будет даже тогда, когда винт вращается.

Цилиндр будет приближаться и отдаляться по отношению к ребрам плунжера. Это необходимо знать для того, чтобы понять суть работы и функции эксцентрика. Данный тип смещения этой детали причина, почему ее стали называть «кулачок».

Если плунжер приблизится к кулачку максимально, то масло перекачиваться не сможет. В обратном случае, плунжер пустит ход масла на максимум (будет качать на полную мощность).

Как двигается плунжер?

Движение его возможно за счет специальной обработки торца, который упирается выступом по центру в эксцентрик. Краюшек этого торца поход на обычное кольцо, окруженное выступом, расположенным в центре. Это кольцо расположено под углом, а не перпендикулярно по отношению к оси плунжера. Сформировав скос, эта деталь позволяет плунжеру слегка выпирать.

При этом край плунжера и винт регулировки соединены специфически. Это дает возможность торцу во время движения касаться винта разными частями, выпирающими и не выпирающими. Когда торец касается винта выпирающей частью, плунжер вращается вперед. А, когда торец касается винта регулировки не выпирающей частью, происходит движение назад. Движение назад возможно благодаря упорной пружине.

Идентификация проблемы работы масляного насоса

Если оператор знает, как устроена подкачивающая помпа, он сможет разобраться с тем, как снять насос бензопилы. Достаточно минимума слесарных навыков и минимум инструментов для того, чтобы сделать это, а затем провести ремонт узла.

Учтите, что идентификация проблемы маслоподающего насоса позволит вам понять, какой демонтаж комплектующего нужно провести, полный или частичный. Если с полным демонтажем вы боитесь не справиться, обратитесь в сервисную мастерскую, где для этого специалисты используют технический потенциал. Конечно, многие детали, которые вы можете повредить при демонтаже комплектующего можно заменить, но замена эта влетит вам в копеечку.

Учтите, что, когда масляный резервуар заполнен, но масло на пильную гарнитуру не поступает, причина этого сбоя не всегда может касаться масляной помпы. Иногда в процессе разбора пилы вы сможете обнаружить неисправность других элементов, не связанных с данным узлом. Чаще всего их замена решает главную проблему.

Кроме того, прежде чем винить во всех бедах масляную помпу, проверьте масляный фильтр, который при сильно загрязнении не просто ухудшает работу масляного насоса, но и может полностью вывести его из строя. Для того чтобы проверить масляный фильтр, над ним достаточно подержать бумагу, на которой останется масляная полоса. Плотность последней позволит вам оценить состояние фильтра и разработать план дальнейших действий.

Причины подтекания масла из масляного насоса бензопилы.

Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.

  • Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
  • Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
  • Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
  • Нарушение плотности плунжерной камеры масляного насоса.

На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.

Убрать подтекание масла из масляного насоса бензопилы можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Вас бензопила прошла маленький рабочий ресурс, то неувязка решается просто.

Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.

Пусть деталь будет сделана на высокоточном оборудовании, но когда её установят ошибочно либо не закрепят её же с подходящим усилием, то обещанная гарантия от производителя Вас разочарует.

Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.

Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.

Устройство масляного насоса

Узел масляного насоса бензопил в большинстве своем имеет одинаковую конструкцию – в корпусе установлен плунжер с регулировочным болтом. Для фирменных бензопил мировых производителей такой техники насосы имеют отдельный корпус и являются отдельной деталью, а вот для фирм-однодневок масляный насос является частью корпуса пилы и в случае поломки ремонту не подлежит.

Плунжер насоса имеет вид стержня на одном конце, которого имеется шестерня, а на другом вал имеет проточки и отверстия. Шестерня выступает приводным узлом насоса, она входит в зацепление с шестернею сцепления бензопилы и при начале вращения сцепления происходит вращение и плунжера.

При продолжительном использовании бензопилы ее отдельные узлы конечно выходить из строя. В большинстве случаев нужен ремонт масляного насоса бензопилы. Обосновано это тем, что в течении пиления появляется множество стружки, которая может попадать в рабочий механизм.

Схема устройства бензопилы.

У многих моделей пил в ходе их эксплуатации появляются неисправности масляного насоса. Нрав этих дефектов вам больше понравятся разным, но в конечном итоге это приводит к возникновению течи масла. Кроме этого, подобные протечки быть появляться даже тогда, когда пила находится в лежачем положении. Обосновано это неравномерным рассредотачиванием воды в накопительной емкости.

Также протечки происходят вследствие того, что маслонасосы для бензопилы имеют на собственном корпусе штуцер для крепления шланга. Нарушение плотности соединения бачка для воды и насоса приводит к возникновению маслянистых капель.

Решить подобные препядствия можно, разобрав пилу и выполнив ремонт маслонасоса

К процессу разборки следует подходить очень осторожно, чтоб не разрушить передвигающиеся части насоса. Также для этой цели вам пригодятся последующие инструменты:

Читайте так же

В большинстве случаев что остается сделать нашему клиенту маслонасосы для бензопилы состоят из 5 главных половин. В одной половине находится рабочий механизм, а в следующей — накопительная камера.

Если насос протекает, нужно сменять прокладку меж 2-мя частями механизма.

При ремонте следует разобрать агрегат на половины, при всем этом не трогая рабочей части. В месте их соединения должна находиться прокладка. Тогда, если она имеет огромные передавленные участки, то прокладку нужно сменять.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Для связи двигателя с рабочими органами в комплектации бензопилы предусмотрено высококачественной фирменное сцепление, все запчасти которого изготовлены из более легкого и, при этом, износостойкого алюминиевого сплава.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Чтобы выполнить ремонт неисправных деталей пильной гарнитуры и системы ее смазки, производитель предусмотрел в устройстве пилы свободный доступ к расходным элементам механизма. Благодаря этому замена звездочки и других деталей может выполняться без использования ручных инструментов.

Все внутренние детали и механизмы бензопилы Husqvarna защищены надежным корпусом, изготовленным из ударопрочного пластика. В задней его части расположены все нужные для работы кнопки и переключатели, что значительно упрощает эксплуатацию садового инструмента в условиях ограниченного пространства.
