Что необходимо, чтобы изготовить станок
Ничего сложного в самостоятельной сборке оборудования нет. Возможно изготовить простейшую модель токарного станка, основу которой составляют подручник, задняя бабка и электрический мотор от стиральной машины автомат.
Чтобы изготовить станок, способный обрабатывать древесный материал, придется подготовить все необходимое. В перечень исходных материалов входят:
- мотор от старой машины для стирки вещей, сохранивший свою работоспособность;
- доска, из которой готовится основа прибора. В качестве варианта – токарный станок можно закрепить на рабочем столе;
- металлические уголки, длина которых составляет 19.5 см, а размер – 2 на 2 см. Потребуется также труба с квадратным сечением. Стальные заготовки будут использованы для изготовления подручников;
- уголок 6.2 на 6.2 см, длина 16.5 см – из него необходимо сделать заднюю бабку;
- подручник к основе необходимо закрепить болтом, длина которого должна быть не менее 7 см;
- отрезок стальной трубы, диаметр которой немного больше, чем размер вала электродвигателя;
- болт с заостренным наконечником, из которого можно сделать вращающийся узел бабки.
Основными исполнительными деталями токарного станка считаются подручник и бабка, между которыми вставляется заготовка из древесины. От подручника на изделие передается вращательное движение от электрического мотора. С помощью задней бабки изделие удерживается, сохраняя свою статичность. Бабку передвигают с помощью ручного привода.
Для удобства в работе потребуются определенный инструмент и крепеж:
- электродрель с набором сверел;
- болгарка с отрезными дисками;
- болты и гайки, с помощью которых будет собрана вся основная конструкция.
Как только все необходимое будет подготовлено, можно переходить к основной задаче. Только следует разобраться, как правильно сделать токарный станок, используя старый мотор от стиральной машины.
Сборка циркулярного станка
Разбираем колесо: кусачками ломаем спицы и извлекаем втулку.
При использовании б/у велосипедной втулки ее нужно разобрать, вымыть в солярке, бензине или уайт-спирите, после чего обновить смазку и сложить обратно.
Для закрепления пильного диска с любой стороны выступающей из втулки оси устанавливается увеличенная шайба.
Сама тарелка зажимается двумя гайками, что гарантированно предотвратит ослабление диска в случае его застревания в древесине.
Предлагаем ознакомиться Как заштопать дырку между ног
Со второй стороны на ось устанавливается увеличенная шайба, затем втулка из трубки, чтобы отвести шкив подальше. За втулкой снова идет увеличенная шайба, потом тарелка, обычная шайба и вторая тарелка. Две тарелки разведенные шайбой и направленные в разные стороны дают легкий шкив для ременной передачи от двигателя.
Такая ось устанавливается на циркулярный стол. Зафиксировать ее на обороте столешницы можно широкой скобой вырезанной из листового металла. Если есть сварка, то можно наварить на втулку монтажные лапки под болты. Затем под столом закрепляется двигатель, и между их шкивами натягивается ремень.
При желании можно сделать направляющие для ровного пила.
Точильный станок
Первое, на что стоит обратить внимание после осмотра отслужившей свой век домашней стиралки – двигатель. Мощности и оборотов у него вполне хватает для изготовления самодельного точила
Сложных доработок здесь не потребуется.
Для вала нужно сделать насадку-переходник, на которой будет крепиться точильный круг. Если на посадочном месте предусмотреть дополнительную «шейку» для отрезного круга, то вместе с точилом мы получим отрезной станок. Им можно резать не только пластиковые трубы, но и металл (арматуру, лист или уголок).
Как видно на фото, двигатель стиральной машины крепится к станине с помощью четырех скоб. Выключатель для него снят с той же самой стиралки. В качестве основания использован обычный обрезок толстой доски. Вариант получился вполне приемлемый, особенно если учесть его мобильность и простоту изготовления (не требуется сварка).
Вот еще один аналогичный вариант использования двигателя для установки точильного и отрезного кругов. Насадив на общий переходник, их зажимают гайкой с левой резьбой.
Ловчий пояс для деревьев: инструкция по изготовлению
Другие самоделки на основе схемы точила
Приведенные выше работы придется проделать, если хочется получить и другие, самые разнообразные станки. Это может быть:
- Токарный по дереву. Двигатель 180 Ватт от старой стиралки позволит, прилагая малые усилия, не спеша, обрабатывать цилиндрические заготовки. Обязательно понадобится подобие задней бабки для упора заготовки. Это обезопасит вал двигателя от боковых нагрузок.
- Барабанный шлифовальный. Для этого используется деревянный цилиндр большого диаметра, по центру которого проходит стальной пруток, один конец которого зажимается в патрон двигателя, другой — крепится в подставке на подшипник. Поверхность оклеивается шкуркой, можно точить ножи, лезвия рубанков при наличии приспособлений для выдержки угла, выполнять другие операции.
Сразу отметим, пилорама из двигателя стиралки не получится – не хватит крутящего момента.
А вот мебельщикам и другим домашним мастерам по нраву придется идея изготовления горизонтально-сверлильного приспособления для работы с эксцентриковыми крепежами:
- Изготавливается станок, как рассказано выше, с зажимным патроном на валу.
- Делается опорная, направляющая полка, горизонтальная, на такой высоте, чтобы ось вала проходила по центру торца плиты ДСП или детали из дерева.
- В патрон вставляется сверло, деталь подается горизонтально, отслеживать глубину сверления можно визуально.
Для создания места установки кругового эксцентрика достаточно воспользоваться дрелью, вертикальным сверлильным станком и фрезой нужного диаметра. Эта операция не требует высокой точности. Главную, ответственную задачу точного сверления канала для цилиндрического штифта выполнит станочек из двигателя от старой стиралки.
Как сделать ручную пилу из болгарки?
Довольно популярной считается самодельная циркулярка из дисковой пилы своими руками. Наиболее часто для этой работы используется болгарка. Для этого только производятся некоторые изменения с уже готовым инструментом, который оснащается специальным скользящим упором, а также устанавливается осевая рукоятка.
Вся работа по самостоятельному созданию циркуляционной пилы из болгарки заключается в следующих этапах:
- Создается на инструменте скользящий упор, представленный двумя уголками небольших габаритов, сделанных из металла. Они устанавливаются с двух сторон основного рабочего органа инструмента, представленного диском с разными зубьями, используемым вместо стандартного абразивного круга. При этом с каждой стороны оставляется зазор в 4 мм.
- Чтобы установленные уголки во время использования уже готовой пилы не цеплялись за деталь, подвергающуюся обработке, их надо снизу немного закруглить. Впереди и сзади они соединяются специальными поперечными связями, для чего используются стандартные крепежи – болты и гайки.
- На саму болгарку крепится специальный хомут, сделанный из ленты, сформированной из металла. При этом его винтовая стяжка должна находиться внизу инструмента. К этому хомуту фиксируется полоска жести, заранее сложенная вдвое, причем ее разрешается заменить оцинковкой. На этом элементе обязательно должно быть специальное отверстие, предназначенное для фиксации заднего болта скользящего упора.
- Создаются идентичные зазоры между упором будущей циркуляционной пилы и ее рабочим органом.
- В корпусе редуктора, являющегося важным элементом болгарки, создается от 2 до 4 отверстий, оснащенных резьбой. Они предназначены для использования небольших болтов. Для этой работы первоначально разбирается редуктор, чтобы точно определить, где можно в его корпусе создавать отверстия сверлом. Именно с их помощью фиксируется осевая рукоятка, которая может быть куплена в готовом виде или сделана своими силами.
- Если предполагается выполнять осевую рукоятку своими силами, то для этого используется металлическая трубка, а также может быть применен пруток из металла, который обладает необычной кривой формой. В созданной рукоятке, так же как и в корпусе редуктора, формируются отверстия для крепления, после чего реализуется сама фиксация.
- Далее создается регулировочная штанга, для чего обычно используется небольшой отрезок от прутка из стали, причем его толщина обычно равняется 5 мм. Один конец данного отрезка загибается, в результате чего получается петля. Создается отверстие для переднего болта упора. На передней части упора подбираются шайбы, что позволит получить равномерный и оптимальный по ширине зазор. На другой стороне штанги формируется резьба, которая входит в отверстие, имеющееся на рукоятке пилы. Для этого на это отверстие заблаговременно наворачивается гайка, а как только будет выполнена сборка, наворачивается и вторая гайка. С помощью этих гаек, которые легко подтягиваются или отпускаются, обеспечивается оптимальная и нужная глубина пропила.
Таким образом, процесс создания ручной циркулярной плиты считается достаточно простым. Здесь не надо пользоваться дорогостоящими инструментами и материалами, а также все работы легко реализуются своими силами.

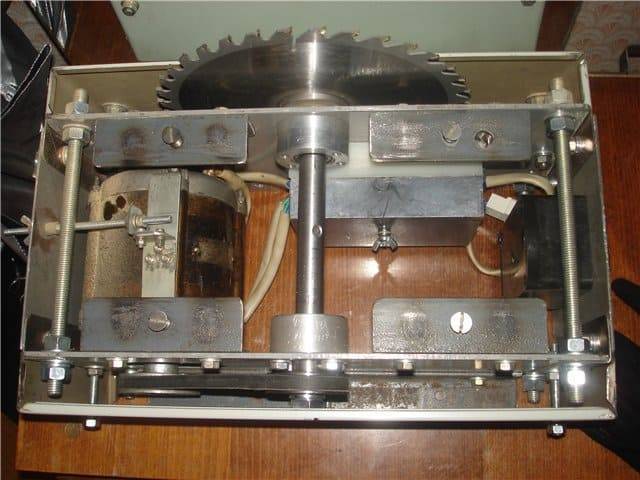

Самодельный стационарный станок
Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.
Станина
Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.
Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.
Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.
Столешница
В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.
В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.
Мотор
На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.
В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.
Передача вращения
В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.
Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.
Установленный на каркас рабочий вал со шкивом будет иметь такой вид.
Сборка
Сборка циркулярной пилы начинается с установки двигателя на каркас.
После установки двигателя надевается ремень.
После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.
Для защиты мотора от опилок на корпусе установлены защитные экраны.
Устанавливается и зажимается циркулярная пила на рабочий вал.
Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.
В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.
Как видно результат впечатляет.
Механизм станка
Изготавливая сверлильный станок из двигателя стиралки и других моторов, самоделкины уже давно уяснили, что проще добиться желаемого, используя как можно больше стандартных штатных деталей. Пусть это сделает конструкцию несколько дороже, зато она будет надежнее и дольше прослужит, а главное собрать ее будет проще. Яркий пример – использование рулевой рейки от ВАЗа при изготовлении подвижного механизма. В сущности это и есть подвижный механизм, остается лишь придумать ему достойное обрамление.
На картинке выше вы видите начальный этап изготовления механизма сверлильного станка. Стальную балку мы надежно привариваем к листу металла, создавая, таким образом, надежную и крепкую станину. К стальной балке расположенной вертикально мы прикручиваем на болты со скобами рулевую рейку от ВАЗ 2108 так, как показано на рисунке.
Далее нетолстую стальную шпильку мы режем на 5 частей и свариваем из них вертушку. Можно купить готовую штатную вертушку от любого станка подходящих размеров.
Переходим к более сложному этапу, а именно к изготовлению основы подвижного механизма и частей самого механизма, без которого сверлильный станок не сможет функционировать. Отдельно эта часть станка демонстрируется на рисунке выше.
- Из обрезков уголка надо сделать прямоугольную раму с припуском с одной стороны, для крепежных элементов. На эти большие болты одеты подшипники, благодаря которым данный важнейший элемент конструкции как по рельсам будет двигаться вверх и вниз по балке.
- К раме сбоку привариваем еще один обрезок уголка, в котором нужно просверлить отверстие под болты. Ими рама прикручивается к подвижной рулевой рейке.
- Из двух обрезков уголка свариваем квадратный профиль, в тело которого мы вставим вал сверла с подшипниками. Соответственно с одной стороны на вал будет одет патрон, а с другой шкив.
Теперь нам осталось только прикрутить размещенную на картинке выше деталь к рулевой рейке. Получилась добротная основа, которая уже внешне напоминает сверлильный станок.
Мотор и его подключение
Подключение, проверка и регулировка оборотов двигателя стиральной машины неоднократно нами рассматривалось в рамках других публикаций, так что останавливаться на этом не будем. Отметим лишь, что перед тем как устанавливать двигатель на сверлильный станок, неплохо будет проверить его на работоспособность.
Итак, из уголков свариваем раму, на которую сажаем двигатель и прикручиваем данную конструкцию сбоку на подвижный механизм сверлильного станка. Предварительно сажаем на вал двигателя шкив.
Теперь нам остается натянуть между шкивами приводной ремень, подключить двигатель к плате микросхемы TDA 1085, запитать станок от бытовой электрической сети и можно испытывать новый сверлильный станок, который вам с большим трудом удалось сделать. Зарядите в патрон сверла разного диаметра и посмотрите, как сверлильный станок справляется с проделыванием отверстий в толстых листах металла – завораживающее зрелище.
В заключение отметим, сделать сверлильный станок с применением мотора от отслужившей стиральной машины вполне можно, если иметь правильные руки, большое желание и мастерскую с соответствующим оборудованием. Такой станок «обойдется в три копейки, а работать будет на три рубля». Удачи!
Интересное:
- Токарный станок по дереву из двигателя от стиральной машины
- Гриндер из мотора от стиральной машины своими рукам
- Самодельная медогонка из стиральной машины
- Как сделать точильный станок из двигателя от…
- Самодельный фрезер из двигателя от стиральной машины
- Как разобрать стиральную машинку малютка
Комментарии читателей
Поделитесь своим мнением — оставьте комментарий
Самоделки из двигателя от стиральной машины
Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.
Доработка электродвигателя
Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.
Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.
Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.
Наждак
Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.
Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.
Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».
Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр
Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

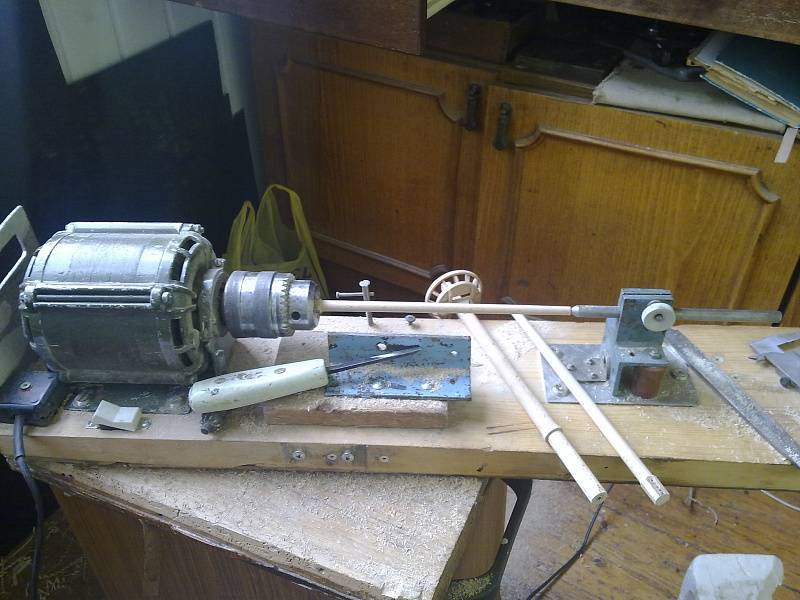

Токарный станок
Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:
- передняя бабка, закрепленная непосредственно на валу электромотора;
- задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
- подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).
Пилорама
Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.
Корморезка
Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.
Типы двигателей
Движки от стиральных машин бывают трех типов. Перед тем, как их применять для создания токарного станка следует внимательно изучить особенности каждого из двигателей.
Асинхронный
Данная разновидность движка может быть двух и трехфазной. Двухфазные двигатели применяются в старых машинках советского производства. Современные модели оснащены трехфазным двигателем. Перед использованием такой мотор достаточно смазать и можно приступать к изготовлению самоделки.
Коллекторный двигатель
Это мотор компактных размеров. Может работать от постоянного или переменного тока. Характеризуется управляемой частотой оборотов. К недостаткам можно отнести наличие щеток, которые быстро стираются. Но эти элементы при необходимости легко можно заменить.
Какие станки можно сделать на основе такого двигателя?
Из двигателя от старой стиралки можно сделать большое количество полезных приспособлений. Помимо различных станков это может быть: корморезка, бетономешалка, циркулярная пила и несколько полезных станков.
Фрезерный
Фрезер помогает быстрее и точнее выполнять различные работы по дереву в домашних условиях. Для изготовления подойдет коллекторный или асинхронный двигатель, который необходимо вытащить из машинки-автомата и зачистить.
После длительной работы в машинке на моторе могут быть отложения солей, от которых обязательно избавиться. Габариты будущего фрезерного станка напрямую зависят от размеров имеющегося движка.
Токарный
Токарный станок более сложное оборудование, но при этом изготовить его самостоятельно не составит труда. Достаточно иметь металлическую станину, которая дает повышенную прочность всем прикрепленным деталям. Наиболее простой вариант станка состоит из мотора, подручника и опорной бабки.
Шлифовальный
Перед началом сбора шлифовального станка, необходимо определиться, какие именно сменные насадки будут применять на практике. Ориентироваться необходимо на особенности процессов будущих обработок: насколько твердый будет материал, скорость, точность, длительность циклов. Двигатель подойдет со скоростью до 1500 об/мин с питанием от сети переменного тока в 220В.
Это наиболее простой в изготовлении станок, но чертежи все же рекомендуется подготовить заранее. Функциональности такого станка вполне хватает, чтобы обработать дюралевую заготовку. При этом двигатель от стиральной машины отличается тихой работой, что для станка будет еще одним преимуществом.
Выбор и подключение двигателя
Здесь все зависит от мощности агрегата. Лучше всего подходят двигатели с ременным приводом, чтобы обороты передавались непосредственно на пилу. Если планируется установка на циркулярку диска на 35 см, то для его пуска потребуется энергия в 1 кВт. Пила, диаметр которой составит 17 см, работает от 500 Вт.
За количество оборотов двигателя в стиральной машине отвечает таходатчик, контролирующий управленческий модуль. Но так как к циркулярке модуль не подключится, рекомендуется установить регулятор напряжения.
Подключение электрического двигателя считается важным рабочим этапом, и если правильно все сделать не получится, то нормальной работы от циркулярки можно не ждать.
Инструкция по самостоятельной сборке оборудования
Если в наличии есть все элементы и инструменты, можно начинать непосредственно сборку оборудования с использованием мотора от старой стиральной машины.
Изготавливаем станину
Основа для самодельного токарного станка может быть деревянной. Примерные размеры будущего станка в см:
- длина – 90;
- ширина – 50;
- высота – 45.
Алгоритм изготовления станины:
- Пару уголков распилить, направить полки друг к другу.
- Разместить для сохранения параллельности вкладыши на расстоянии 5 см.
- В торцевых участках разместить направляющие.
- Струбцинами соединить детали и приварить.
- Укрепить готовую станину на верстак или колоду.
Можно изготовить станину из металла, но в таком случае понадобится профессиональный токарь.
Изготавливаем узлы
Для закрепления двигателя необходима стойка. Ее можно получить путем сваривания двух квадратных труб. Двигатель прикрепляется к стойке на квадратную пластину с отверстиями. Непосредственно стойка приваривается к швеллеру.
Передняя бабка
Сварить бабку лучше всего из листовой стали. Чтобы шпиндельная бабка ездила по направляющим, необходимо разрезать квадратные трубы большего размера, чем для станины и сварить их между собой. Из куска круглой стальной трубы требуется сделать патрон, который приварить к валу двигателя.
Задняя бабка
Для изготовления задней бабки понадобится 62-й уголок длиной 16.5 см. После сборки задняя бабка прикрепляется к подручнику.
Подручник
Этот элемент необходимо собрать из листовой стали и резьбовых стержней. В столешнице нужно создать отверстие для фиксации подручника с применением болта. Оптимально, если подручник можно будет регулировать по высоте и изменять его угол. Без применения листовой стали можно сделать компонент из швеллера или уголка.
Сборка и проверка на исправность оборудования
Упорная деталь на бабке при правильной сборке должна вращаться вместе с изделием. Для этого достаточно приспособить 2 подшипника, которые следует установить в корпус круглой трубы и все это приварить к оси бабке. На торце установить острый наконечник.
Также на конечном этапе к мотору следует подсоединить электрическую проводку. После сборки станок рекомендуется покрасить, чтобы он не заржавел.
Как изготовить станину
Под самодельный токарный станок подходит каркас из дерева. Высокой жесткости не требуется, ведь обрабатывать предстоит не металл. Стандартные габариты самодельного станка, как правило, составляют 90 на 50 на 45 по длине, ширине и высоте соответственно. На таком станке возможно обрабатывать заготовки длиной в двадцать сантиметров и диаметром в двадцать пять.
Разберемся, как правильно сделать станину:
- пару уголков располагаем на ровной поверхности, направив полки друг к другу;
- для параллельности их размещения используем вкладыши через каждые пять сантиметров;
- направляющие в торцевых участках фиксируются уголками;
- детали соединяются струбцинами и привариваются;
- станина укрепляется на верстак или колоду.
Альтернативным решением для такой станины может быть основание из металла, как более жесткое и прочное. Чтобы изготовить центры под установку заготовки, понадобится помощь токаря.
