Как установить цепь на бензопилу штиль

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

Изделие крепится в тесках.
Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
Заклепку сделать своими руками можно, но работа достаточно сложна.
Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Сейчас в продаже существует множество моделей цепей для бензопил. Для начала нужно знать какой типоразмер подходит именно на вашу бензопилу и не ошибиться в покупке. Вторым этапом нужно правильно установить ее на бензопилу. Это несколько трудоемкий процесс, но если знать, как самостоятельно одеть и настроить цепь на пильную шину, то у радивого хозяина проблем быть не должно. Мы постарались подробно описать процесс установки пильного полотна на бензопилу.

Надеемся, после прочтения этой статьи у вас все получится с первого раза. Но чтобы свести к минимуму появления проблем с бензопилой и цепью в будущем не забудьте 3 основных правила:

Если цепь износилась и провисла – замените ее на новую;
Если при распиловке появляется вибрация и рез плохой – следите за натяжением цепи на бензопиле;
Никогда не пользуйтесь дефектными или отремонтированными сомнительными специалистами пильными полотнами, здоровье ваше и тех, кто находится рядом гораздо важнее небольшой экономии средств на покупке новой и надежной цепи.

Для выполнения достаточно большого количества работ может применяться бензопила. Основной режущий элемент подобного инструмента представлен цепью с различными лезвиями. Современные варианты исполнения характеризуются тем, что могут обслуживаться самостоятельно. При длительной резке или несоблюдении основных рекомендаций режущая кромка быстро изнашивается. Именно поэтому приходится проводить снятие и заточку цепи, а затем ее установку. Подобная процедура характеризуется довольно большим количеством особенностей, о которых далее поговорим подробнее.

Почему на бензопиле ослабевает цепь

Натяжка цепи на любых бензопилах слабеет постоянно. Тому есть несколько физико-механических причин.

Цепь соединена из множества звеньев, которые скреплены втулками через отверстия. Даже при самой точной заводской подгонке между втулок и отверстий есть люфт, иначе цепь не будет складываться в эллипс. При работе все люфты стягиваются в одну сторону, что приводит к увеличению длины. Даже микронный люфт 52 и более звеньев в сумме приводит к ощутимым величинам.
При нагрузках, особенно сильных, могут растягиваться пластинчатые элементы всей цепи.
Постепенное провисание цепей бывает при износе деталей. Стираются зубья ведущей и ведомых звездочек, внешняя кромка паза шины. Звездочки уменьшаются в диаметре, шина становится короче.
Металл при нагревании не только расширяется, но и удлиняется. Во время работы нагревшаяся цепь становится немного длиннее и провисает.

Пошаговый алгоритм установки

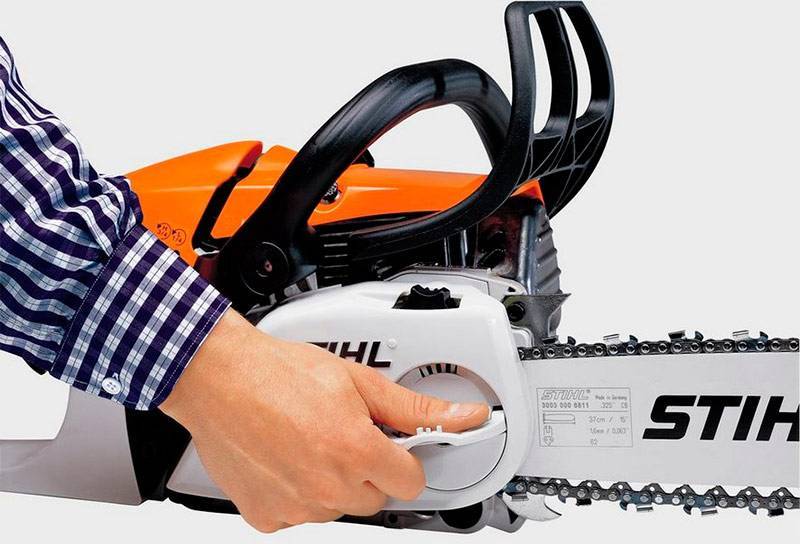

Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость

Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу

Основные моменты, на которые следует обратить внимание:

Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.

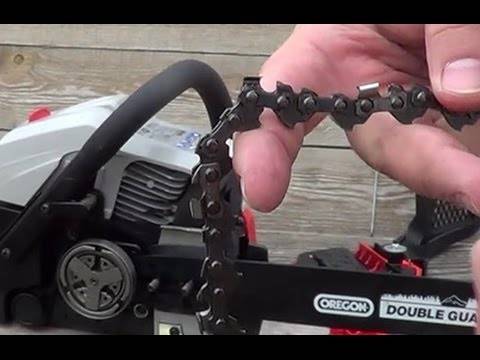

Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
И шину и цепь наденьте на ведущую звездочку.
Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.

Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

Способы проверки степени натяжения

Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:

При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.

В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Причины — почему на бензопиле ослабевает цепь

Часто новички интересуются, почему же на бензопилах периодически происходит ослабевание натяжения цепи? Всему имеются свои объяснения, и поэтому, чтобы понять, как часто нужно осуществлять регулировку натяжения гарнитуры, разберемся в этом вопросе более детально.

Причины ослабевания натяжения цепи на бензопилах следующие:

При работе инструментом колоссальные температурные нагрузки испытывает не только двигатель, но и режущая гарнитура. Воздействие высоких температур приводит к расширению металла, и как следствие, его удлинению. Повторение процесса колебания температур способствует тому, что цепь постепенно удлиняется по причине расширения металла.
Звенья цепи соединяются между собой при помощи втулок. Расточка отверстий для втулок на каждом звене имеет увеличенный диаметр, за счет чего обеспечивается люфт, и возможность складывания цепи в эллипс. При перемещении гарнитуры происходит ее увеличение длины за счет увеличенного диаметра отверстий для втулок. При эксплуатации инструмент диаметр отверстий для втулок постепенно увеличивается, что способствует удлинению гарнитуры.
Растяжение цепи происходит не только по причине ее естественного износа, но еще и при стачивании кромок ведущей и ведомых звездочек, а также паза шины. Слизывание верхней кромки шины способствует тому, что на бензопиле уменьшается натяжение цепи.

Как видно, причин того, почему на бензопилах снижается натяжение цепи более чем достаточно. Работать инструментом со слабо натянутой или перетянутой цепью категорически противопоказано. Для достижения эффективности работы инструментом, необходимо предварительно провести его обслуживание.

Интересно знать! При обкатке нового инструмента или при установке новой цепи на бензопилу, важно понимать, что проверку степени натяжения необходимо проверять каждые 30 минут работы. Ведь в процессе притирки новой гарнитуры наблюдается ее ускоренный износ.. Подытоживая выше сказанное, надо отметить, что определенного интервала проверки качества натяжения цепи, не существует

Каждый мастер самостоятельно должен понимать, когда гарнитура нуждается в настройке. Пиление древесины притупленной гарнитурой способствует скорейшему ее растяжению, поэтому здесь нельзя ограничиваться определенными сроками. Лучше лишний раз перепроверить готовность инструмента к работе, чем попасть в больницу с серьезными травмами

Подытоживая выше сказанное, надо отметить, что определенного интервала проверки качества натяжения цепи, не существует. Каждый мастер самостоятельно должен понимать, когда гарнитура нуждается в настройке. Пиление древесины притупленной гарнитурой способствует скорейшему ее растяжению, поэтому здесь нельзя ограничиваться определенными сроками. Лучше лишний раз перепроверить готовность инструмента к работе, чем попасть в больницу с серьезными травмами.

Устранение неполадок тормоза цепи

Инерционный тормоз цепи предназначен для мгновенной остановки хода при заклинивании цепи и обратном ударе. Последний возникает при касании концом или верхней частью шины обрабатываемого материала. В момент резкого отброса шины тормоз останавливает движение цепи, не прекращая работу двигателя. Поэтому после его срабатывания необходимо выключить мотор, после чего выполнить разблокировку.

При сработавшем тормозе чашка сцепления ведущей звёздочки шины блокируется. При этом мощности двигателя достаточно, чтобы провернуть сцепление. В результате его кулачки будут стираться о чашку, а сам механизм – нагреваться. Вследствие этого могут оплавиться пластиковые элементы – привод масляного насоса, крышка сцепления и т.д. Если продолжить работу на включенном тормозе, появится характерный дым и запах, а саму пилу, скорее всего, придётся ремонтировать. Подобная ситуация может возникнуть при защемлении цепи в обрабатываемом материале, если оператор попытается освободить её, увеличивая обороты двигателя.

Если крышка инерционного тормоза оплавилась, её необходимо заменить. Ведь без неё система будет работать некорректно. При оплавленном приводе масляного насоса становится невозможной подача масла на цепь. Поэтому данный элемент, равно как и изношенные или поврежденные детали сцепления также подлежат немедленной замене.

Как распутать?

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться. Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца.

Из-за недостаточной гибкости в поперечном направлении цепь очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо.

Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался. Рано или поздно цепь распутается в ее естественное положение.

Существует еще один способ – можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно.

Ремонт механизма сцепления — замена пружины

Не торопитесь поменять весь механизм, так как неисправность сцепления можно убрать, заменив неисправную деталь. Самой всераспространенной предпосылкой неисправности является пружина, которая растягивается и может повредиться. Удлиненная пружина уже неисправна. Если пружина повреждена, ее можно поменять, чтоб вернуть функциональность инструмента. Указания по подмене зависят от конструкции механизма, так как устройства сжатия бывают различного типа, но все их необходимо поменять

Эта процедура не так и сложна, так как просит особенной осторожности и соблюдения последовательности действий. Как поменять пружину на муфте бензопилы тщательно показано на

Если фрикционная накладка повреждена, эту деталь можно поменять. Подмена детали нужна также в случае износа резьбового соединения, происходит при нередком снятии и установке муфты на место. Чтоб осознать причину неисправности детали, поначалу необходимо сделать зрительный осмотр. Если зубцы звездочки изношены, то ее следует поменять. Фиксированные звездочки нужно поменять барабан.

Пошаговый алгоритм установки

Не все современные бензопилы оснащены монтажным колесом, что значительно упрощает монтаж пилы. Регулируемые колесные системы являются редкостью среди бытовых бензопил

Поэтому очень важно знать технологию и последовательность монтажа цепи на бензопилу

Ключевые моменты, на которые стоит обратить внимание:

Подготовьте плоскую поверхность, к которой вы будете подключать цепь и планку. Это минимизирует вероятность повреждения бензопилы или потери мелких деталей. Шину укладывают на подготовленную поверхность, а цепь укладывают параллельно.
Снимите защиту звездочки, на современных бензопилах достаточно открутить барашковую гайку, на старых моделях вам может понадобиться кольцевой гаечный ключ соответствующего размера.
У основания направляющей полностью поверните натяжное устройство вправо. Только в этом положении цепь установлена.
Затем цепь последовательно прикладывается цепью к фиксирующей канавке на направляющей рейке. Установите цепь сверху направляющей, постепенно поворачивайте ее так, чтобы шина всегда была сверху, а цепь. Снизу, это позволит ей всегда находиться в натянутом положении и легко лежать в канавке направляющей. При выполнении этого шага обязательно надевайте толстые защитные перчатки, так как ваши пальцы коснутся режущей кромки. Если смотреть сверху, резак всегда направлен к концу направляющей.
Поместите шину и цепь на звездочку.
Закрепите крышку звездочки цепи на месте. Убедитесь, что все монтажные штифты совмещены с отверстиями. Неправильная установка с искажениями или не до конца может вызвать посторонний шум, гром.
Убедитесь, что направляющие «вписываются» в специальный монтажный паз.
После установки проверьте блокировку цепи на бензопиле и шине. Все должно быть надежно зафиксировано без люфта.

Пошаговый алгоритм установки

Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу

Основные моменты, на которые следует обратить внимание:

Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
И шину и цепь наденьте на ведущую звездочку.
Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.
