Как устроен редуктор шуруповерта

Ремонт электрической части инструмента – аккумуляторной батареи

Часто встречающимся отказом в работе шуруповерта «Интерскол» Да-18ЭР является выход со строя аккумулятора. Определить эту неисправность очень просто. Если поставить на зарядку оба , и один из них зарядится, а второй нет, при этом тестирование не показывает отклонений, то причина – в самом источнике питания.

Необходимо вскрыть корпус аккумулятора и извлечь из него батарею гальванических элементов. После этого необходимо проверить напряжение на каждой банке. Оно должно составлять 1,2–1,4 вольта. Если напряжения хотя бы на одном элементе нет, или оно ниже этого значения, его нужно заменить. Так как банки аккумуляторной батареи соединены последовательно, возросшее сопротивление поврежденного элемента не дает возможности зарядиться остальным.

После выявления слабого места батарею нужно собрать и проверить ее работу под нагрузкой. Повторная проверка поможет убедиться в правильности принятого решения. Идеальным решением будет замена отдельных элементов или аккумуляторной батареи в сборе на новую, оригинальную. Стоимость аккумулятора шуруповерта довольно велика, поэтому стоит попробовать практичные способы восстановления работоспособности «старых» элементов.

В первую очередь на поврежденную банку нужно кратковременно воздействовать большим током. Это вернет ей былую герметичность и прекратит процессы высыхания и испарения электролита.

Вторым вариантом возвращения работоспособности неисправной банке является ее легкое сжатие или небольшая деформация корпуса элемента. Такие действия дадут возможность поработать аккумулятору еще некоторое время.

Если в наличии есть несколько аккумуляторов б/у, то из них можно собрать новый, отбирая и спаивая годные элементы. При этом нужно помнить две вещи. Собранный аккумулятор должен иметь напряжение на 1,5–2,5 вольта, превышающее номинальный показатель, и на нем необходимо устранить так называемый эффект памяти. Как правильно собрать перфоратор сборка перфоратора интерскол своими редуктор. Для этого его заряжают и разряжают полностью несколько раз. При этом нужно следить, чтобы шуруповерт не перегревался.

Еще одной причиной отсутствия работоспособности аккумулятора может стать термовыключатель. Он установлен на батарее гальванических элементов и подключен к контактам управления. Его миссию трудно переоценить. Датчик в процессе зарядки следит за уровнем температуры гальванических элементов и при превышении номинальных значений прерывает цепь, тем самым предохраняя их от разрушения. Его выход со строя запустит необратимые процессы в банках, а это приведет к их разрушению.

Лучшие бесщеточные дрели-шуруповерты

Некоторые модели объединяют в себе 2 функции — шуруповерт и дрель, что делает инструмент более универсальным.

Зубр DB-20 A5

Бесщеточная дрель-шуруповерт для работы с различными материалами, резьбовыми соединениями. Срок службы увеличен за счет металлического корпуса и усиленного редуктора. Обеспечивает высокий КПД.

Достоинства:

• быстрозарядное устройство,
• дополнительная рукоятка,
• кейс для хранения.

Недостатки:

• вес,
• стоимость.

Шуруповерт бесщеточный Зубр

Makita DDF481RTE

Дрель-шуруповерт с прорезиненной рукояткой, мощным бесщеточным двигателем. Оборудован быстрозажимным патроном, аккумуляторной батарейкой.

Достоинства:

• мощность,
• хорошая батарея,
• универсальность.

Недостатки:

• вес,
• подсветка не высокого качества.

DeWALT DCD701D2

Безударная компактная дрель-шуруповерт Деволт для работы с древесиной и металлом. Оснащена прорезиненной ручкой, подсветкой, скобой для крепления на поясе, реверсом.

Достоинства:

• компактность,
• бесщеточный двигатель,
• поясная клипса.

Недостатки:

высокий уровень шума.

Metabo BS 18 L BL

Качественный инструмент для самых интенсивных работ. Быстрозажимной патрон позволяет легко сменить насадку. Регулируемый диаметр патрона от 1,5 до 13 мм позволяет использовать оснастку разного размера. Метабо работает от аккумулятора. Кейс для хранения инструмента и насадок к нему в комплекте.

Достоинства:

• компактный размер,
• эргономичность,
• качество,
• мощность.

Недостатки:

• непрочный кейс,
• стоимость.

Интерскол 573.1.2.70

Ударная дрель-шуруповерт, эффективна при работе с твердыми металлами. Оснащена подсветкой для работы в плохо освещенном помещении. Характеризуется долгим сроком службы благодаря редуктору с металлическими шестернями и бесщеточному двигателю.

Достоинства:

• аккумулятор,
• мощность,
• цельнометаллический патрон,
• реверс,
• подсветка,
• кейс.

Недостатки:

• шум при эксплуатации,
• стоимость.

DeWALT DCD701D2

Безударная дрель-шуруповерт Деволт компактного размера для работы с древесиной и металлом. Оснащена прорезиненной ручкой, подсветкой, скобой для крепления на поясе, реверсом.

Достоинства:

• компактность,
• бесщеточный двигатель,
• поясная клипса.

Недостатки:

высокий уровень шума.

Аккумуляторный шуруповерт Dewalt

Устранение неисправности третей ступени редуктора

Что же касается выпавших из предназначенных для них отверстий штифтов сателлитов, то возвратить их на место нетрудная задача, только недостаточно их просто вставить в отверстия, а нужно будет их туда забить. Но, учитывая тот факт, что в редукторе много солидола, который беспрепятственно проникает во все его уголки, следует хорошо вытереть ветошью и обезжирить как сами оси, так и стенки предназначенных для них отверстий, чтобы между ними было хорошее сцепление.

Забивая оси в отверстия, не стоит пытаться попасть непосредственно в них молотком, так как есть опасность повредить находящиеся рядом детали, а лучше воспользоваться направляющим металлическим предметом, и по нему уже бить.

Кроме того, наносить удары нужно тоже с благоразумием, без фанатизма, не забывая, что шуруповерт наполовину состоит из пластмассы. Когда все три штифта и предназначенные для них сателлиты обретут надлежащее положение и таким образом устранение неисправности шуруповерта будет завершено, можно приступать к сборке, возвращая на прежнее место его составляющие.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

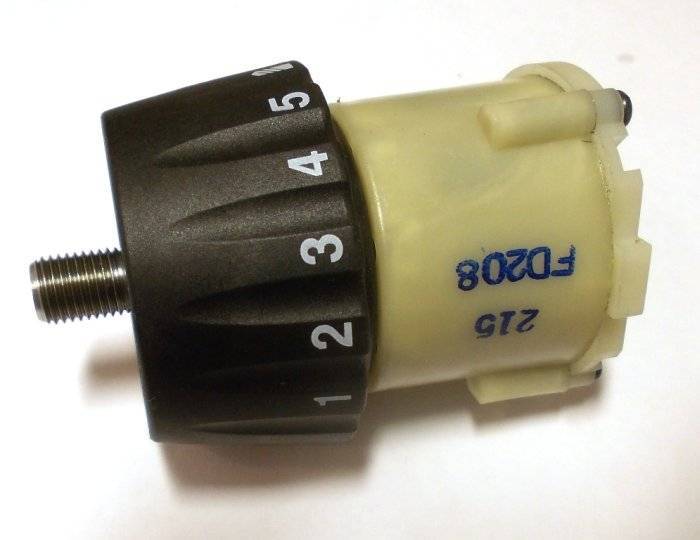

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

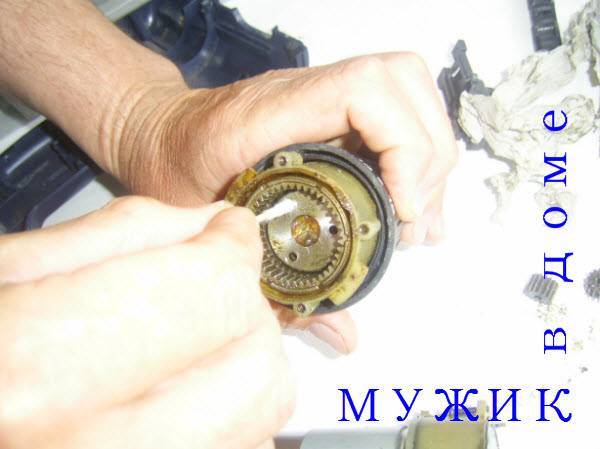

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

1. Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Особенности строения планетарного редуктора

Планетарный редуктор всегда выполнен в отдельном корпусе. Он состоит из нескольких частей:

Устройство планетарного редуктора шуруповерта

• солнечная шестерня;
• сателлиты;
• водило;
• кольцевая шестерня.

В дешевых моделях данные элементы изготовляются из пластмассы, в дорогих – из металла. Редуктор шуруповерта у каждого производителя имеет свои конструктивные особенности, поэтому во время ремонта это нужно обязательно учитывать.

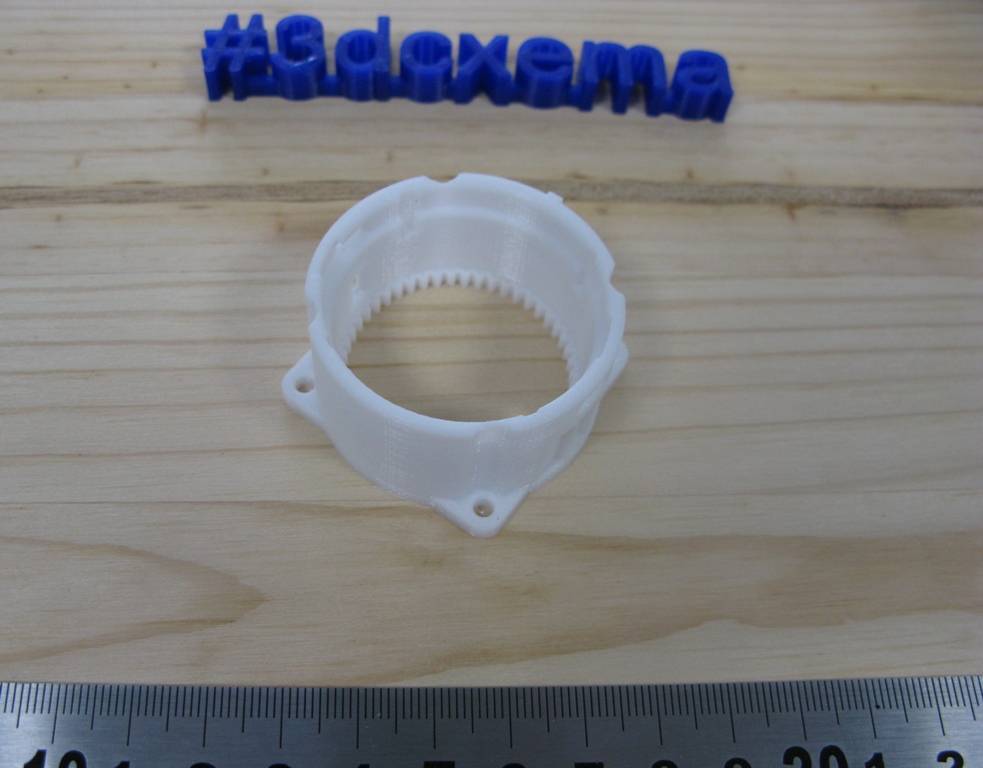

Кольцевая шестерня является одной из важнейших деталей в составе данного рабочего узла. Она имеет цилиндрическую форму и содержит по контуру зубья, по которым вращаются сателлиты.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ). Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток. Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.

Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа его коллектор, материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь. Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита

А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.Важно! Каждый обслуживаемый шуруповерт комплектуется запасными медно – графитовыми щетками. Если же вы не найдете их, когда они станут нужны, используйте любые подходящие по размеру, сделанные из того же материала

При невозможности точного подбора – возьмите комплект несколько большего размера и подгоните его напильником со средней насечкой. Обточить маленькие медно – графитовые брусочки не составит труда.

Навигация по записям

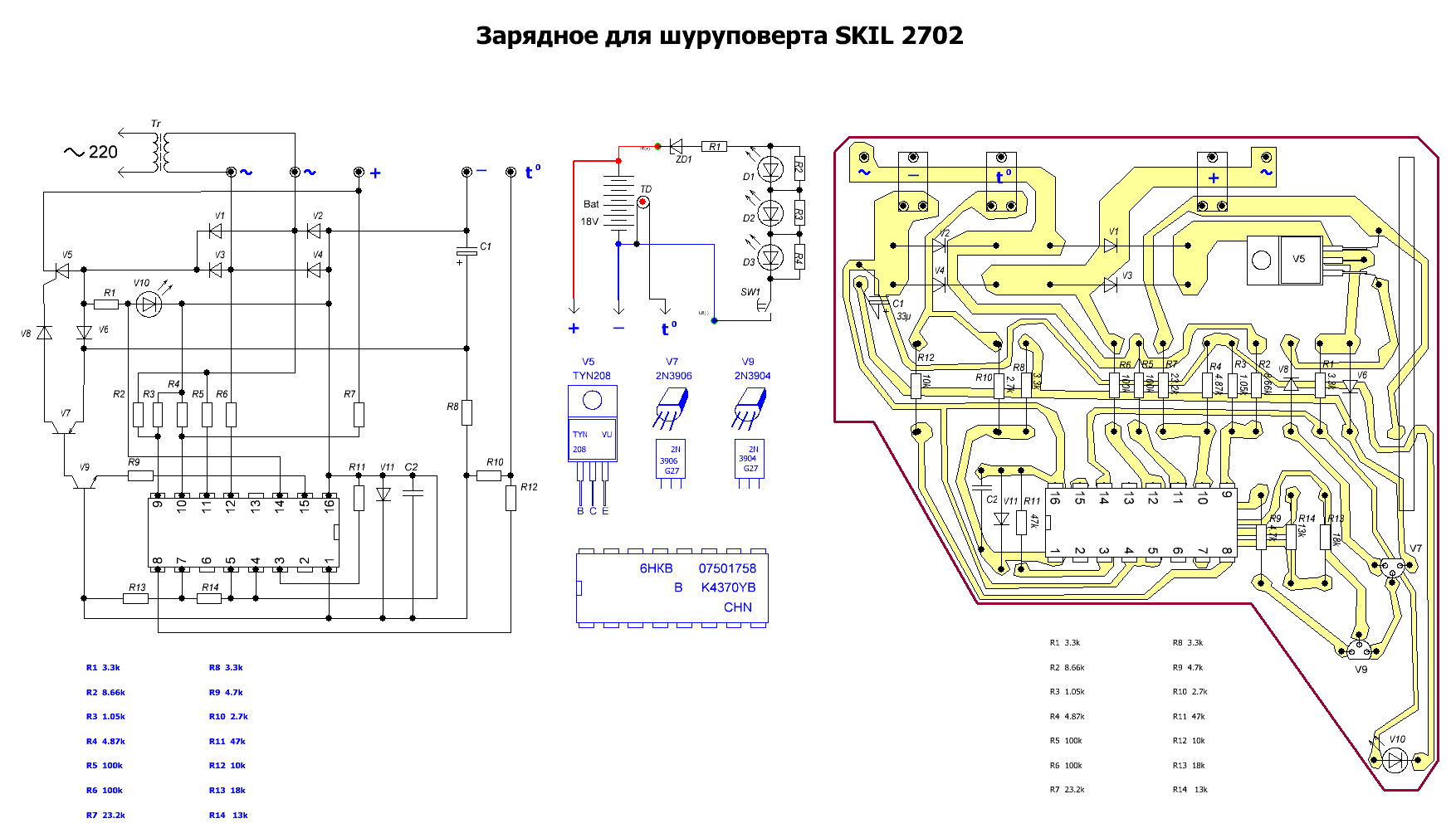

Регулятор усилия шуруповерта Регулятор усилия представляет собой муфту, ограничивающую усилие при вращении патрона. Муфта для регулирования крутящего момента обеспечивает прекращение вращения при окончании вкручивания шурупа, так как оно сопровождается увеличением сопротивления вращению. Она выполнена в виде вращающегося пластикового барабана. Если не работает регулятор оборотов, значит перегорел транзистор, который необходимо заменить. Для этой цели можно плавненько поднять крышку, отметив четкое размещение запчастей на бумаге. При замене нужно следить за тем, чтобы емкость и тип питающего элемента совпадали. Питание постоянным током осуществляется от аккумулятора, представляющего собой набор элементов, размещенных в одном корпусе. По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 1N поступает на стабилитрон VD6 через гасящий резистор R6. Редуктор приводится в действие от солнечной шестерни ротора. Использование специализированной микросхемы Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. А это означает, для вас позаботьтесь что, чтоб очищать устройство после каждого использования — только так конечно понизить риск сбоев при работе по причине с загрязненностью инструмента. Если АКБ исправен, то следующим пунктом является проверка кнопки питания.

Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 JDD 2A в аккумуляторном блоке. Детали редуктора могут быть изготовлены как из пластмассы, так и из металла.

К месту сказать, кнопка регулятора оборотов и кнопка реверсного управления размещены в различных местах, если и инспектировать их придется раздельно. Чем выше этот показатель — тем дольше работает шуруповёрт.

В первом случае они способны взорваться, а во втором уже не смогут восстановить свою ёмкость. При обнаружении таких элементов их следует демонтировать и заменить на новые. Ремонт аккумулятора шуруповерта

Как продлить жизнь инструменту?

Если шуруповерт приобретается всерьез и надолго, лучше обратить внимание на популярные бренды. Здесь и большое количество сервисных центров, и доступные запчасти

Но, как любой механизм, шуруповерт нуждается в уходе и своевременном обслуживании.

В первую очередь инструмент следует беречь от пыли, грязи, падений и неблагоприятных погодных условий. Всегда пользоваться родным ЗУ (зарядным устройством). Постоянно отключенная трещотка приведет к быстрому износу ограничительной муфты. В то же время длительная работа трещотки ни к чему хорошему не приведет.

Хранить шуруповерт следует согласно инструкции. Ставить инструмент желательно вертикально, чтобы не допустить падения. Перед началом работы заряжаются обе аккумуляторные батарейки, при условии наличия второй в комплекте.

Принцип работы и основные узлы

Перед тем как приступать к ремонту Шуруповёрт своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие Шуруповёрт от второго электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжные инструмент сможет закрутит Шуруповёрт. Для увеличению вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. В шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства Шуруповёрт, будь то Makita, Hitachi или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, Используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается Сменное приспособление под названием «бита». Управляется Шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединений последовательно с якорной обмоткой и делится на две части. Одна включается к якорю, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлита, а то уже напрямую воздействуют на водило.

редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненный шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой меняется Перестановкой регулятора.

Управление оборотами выполняется с внедрением импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет Полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта Шуруповёрт представляет собой трещотки. Если нагрузка на патрон превосходит допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим Электродрель эта шестерня отключается и в работе не участвует.

В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлки, позволяющую быстро извлекать батарею.

Модель Makita 6281 DWPE

Это типичный представитель модельного ряда с недорогими Ni-Cd аккумуляторами. Чтобы батареи долго оставались в рабочем состоянии, нужно четко соблюдать режим разрядки- зарядки.

Рукоятка с резиновой накладкой удобно лежит в ладони и не скользит. Благодаря эргономичной форме и правильной балансировке не утомляет руку и позволят длительно работать в вертикальном положении.

Шуруповерт Makita 6281 DWPE имеет минимум необходимых качеств, без перегрузки профессиональными опциями. За счет этого инструмент получился легким (всего 1,5кг) и компактным. В нем нет встроенного ударного механизма, светодиодной подсветки.

Скорость вращения головки – 0-1300 об/мин. Планетарный двухскоростной редуктор оснащен металлическими шестернями, что увеличивает его износостойкость. При работе в пониженном скоростном режиме 0-350 об/мин выполняет закручивание с ювелирной точностью. Механизм регулирования крутящего момента имеет 16 ступеней, что обеспечивает точную настройку усилия закручивания. Максимальное значение в 36 Нм позволяет легко справляться с саморезами длиной до 100 мм.

Быстрая смена рабочих насадок выполняется благодаря самозажимному патрону. Механизм фиксации шпинделя позволяет закручивать патрон одной рукой.

В комплекте поставляется 2 аккумулятора. В то время, когда мастер работает на одном аккумуляторе, другой ставится на зарядку. Таким образом, цикл работ будет непрерывным.

Курковый выключатель и светодиодная подсветка

Курковый выключатель располагается между верхней частью корпуса и рукоятью. Она устроена под указательным пальцем мастера, и ею удобно запускать инструмент в работу. Кнопка-курок замыкает электрическую сеть шуруповерта и запускает электрические механизмы.

На фото устройство кнопки курка.

В некоторых моделях шуруповертов встроена светодиодная подсветка, освещающая рабочую зону. Это предусмотрительно и удобно, так как в слабо освещаемых зонах бывает трудно разглядеть прорезь шурупа. В модели, изображенной на картинке подсветка находится в нижней части корпуса над курком, в некоторых западноеврпопейских моделях она располагается на ножке над аккумуляторной батареей.

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

1. Кольцевая шестеренка
2. Солнечная шестеренка, установленная непосредственно на валу мотора
3. Сателлиты
4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповерт Makita

Для того, чтобы разобрать шуруповерт Makita, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Часто при выходе из строя двигателя шестерня остаётся целой. Так как в большинстве двигателей она запрессована на валу, её снятие проходит с некоторыми трудностями. Купите специальный съёмник или воспользуйтесь подручными средствами.Не пытайтесь это сделать плоскогубцами или гвоздодёром — вы погнёте вал и испортите зубья шестерни.

• Возьмите кусок профиля или швеллера. Сделайте продольную канавку болгаркой.
• Вставьте вал в канавку перпендикулярно профилю и как бы подденьте шестерню.
• Положите профиль на две твёрдые поверхности так, чтобы двигатель свисал между ними.
• Возьмите гвоздь и молотком аккуратно постучите по краю вала. Шестерня легко сползёт.
• Оденьте шестерню на новый двигатель с помощью молотка и твёрдой поверхности.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

• кнопка пуска;
• широтно-импульсный регулятор;
• электродвигатель;
• транзистор;
• планетарный редуктор.

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

• неисправность аккумулятора;
• износ щёток;
• поломка кнопки;
• биение патрона;
• отсутствие реакции на попытки включения или выключения;
• работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Патрон

При эксплуатации инструмента применяются различные насадки для шурупов и сверл. Их наконечник в стандартном исполнении выполняется в виде шестигранника. Для закрепления таких насадок и для передачи им вращения присутствует патрон. Данный элемент устанавливается на шпиндель. Патрон фиксируют при помощи специального винта, который предотвращает его расслабление в процессе вращения.

Схема патрона шуруповерта

Самым распространенным вариантом данного узла называют трехкулачковый, самоцентрирующийся и самозажимной. Внутри патрона находится углубление с шестигранным профилем. Крепление насадок осуществляется путем вращением муфты, что позволяет зафиксировать их между кулачками. В составе муфты присутствует и фиксатор. С его помощью можно зажимать насадки, что предотвращает вращение шпинделя.

Обзор сетевой модели ДШ-10/320Э2 220.1.1.00

Если вы задумались над вопросом о том, какой лучше шуруповерт «Интерскол» выбрать, вам следует рассмотреть еще и сетевые модели, которые не привязаны ко времени работы. Вы можете не следить за индикацией заряда батареи, не боясь того, что заряд сядет, прежде чем вы закончите работы.

Сетевой шуруповерт «Интерскол», упомянутый в подзаголовке, обойдется потребителю в 2900 руб. Он используется для сверления отверстий и заворачивания, а также отворачивания шурупов и винтов. Используя муфту регулировки крутящего момента, вы сможете выставить величину момента затяжки под конкретный материал.

Конструкционные особенности шуруповерта

Шуруповерт – это электрический инструмент, предназначенный для установки и демонтажа специальных крепежных элементов, что осуществляется путем их вращения. Некоторые модели имеют возможность сверления небольших отверстий, но только в случае отсутствия больших нагрузок.

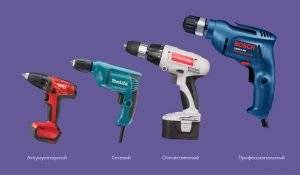

Виды шуруповертов

Такое ограничение относительно применения инструмента связано с присутствием в его конструкции механизма торможения вращения. Он активируется при превышении рекомендуемых нагрузок. Скорость вращения патрона шуруповерта существенно ниже, чем электродрели, что делает невозможным сверление больших отверстий.

Основными эксплуатационными характеристиками инструмента называют крутящий момент и скорость вращения. Первый рабочий параметр определяет усилие, с которым шуруповерт воздействует на шуруп. В большинстве моделей для домашнего использования крутящий момент находится в пределах 10-16 Нм. В профессиональных шуруповертах данный параметр может иметь значение до 130 Нм.

Скорость вращения домашнего инструмента составляет 400-500 об/мин. В профессиональных моделях данный показатель достигает значения 1300 об/мин.

При изучении устройства шуруповерта следует учесть, что некоторые из них питаются от сети, другие – благодаря присутствию аккумуляторных батарей. В перечень основных конструктивных элементов инструмента относят:

• корпус;
• патрон;
• редуктор;
• электрический двигатель;
• система защиты и регулировки основных рабочих параметров.

Схема устройства сетевого шуруповерта
