Как устроен регулятор оборотов дрели

Устройство ударной дрели.

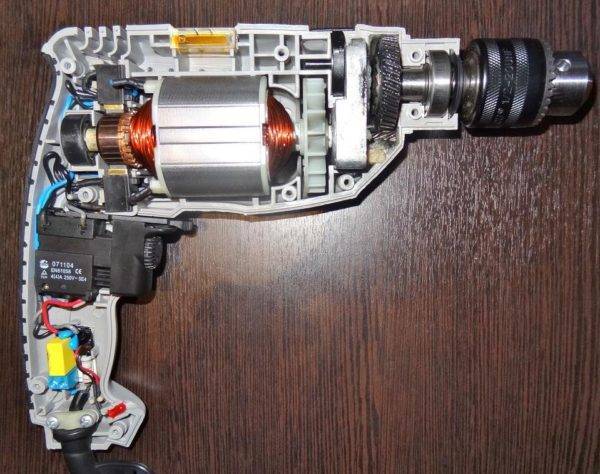

Фото-1.Устройство ударной дрели

Устройство ударной дрели,главным образом состоит из корпуса дрели,электродвигателя,щеткодержателей с щетками,редуктора, подшипников,вентилирующей крыльчатки,прижимного патрона,кнопки включения и выключения электродвигателя со встроенным регулятором оборотов и реверса.На фото-1 обозначены следующие позиции:

1.-конденсатор, 2-кнопка включения и выключения электродвигателя, 3-регулятор оборотов двигателя,4-переключатель реверса,5-устройство щеткодержателей с щетками,6-подшипники,7-колектор ротора (якоря),8-обмотка статора электродвигателя,9-крыльчатка встроенного вентилятора,служащая для охлаждения электродвигателя,10-металлический корпус редуктора,11-редуктор,12-возвратная пружина,13-прижимной патрон,14-корпус электрической дрели.

Для того чтобы просверлить в камне или бетоне отверстие,необходимы не только вращательные движения сверла но и поступательные,то есть ударные. Бетон или камень от частых ударов крошится,а сверло продвигается все глубже и глубже в материале,достигая заданной глубины. Принцип работы ударного механизма основан на совершение поступательного и вращательного движения одновременно. Для того, чтобы понять принцип работы ударной дрели,более детально рассмотрим конструкцию редуктора.

Ударный механизм дрели

Фото-2.Конструкция редуктора ударной дрели.

Конструкция редуктора ударной дрели главным образом состоит из большой шестеренки и храповиков (волнистых шайб).При нажатии на кнопку включения, электродвигатель начинает вращаться,приводя в движении шпиндель.От шпинделя двигателя вращательные движения передаются далее на большую шестеренку редуктора к которому жестко прикреплен храповик.

Волнистая поверхность храповика большой шестеренки скользит по волнистой поверхности второго храповика,жестко закрепленного в корпус редуктора,совершая тем самым ударные действия.На фото-2,обозначены следующие позиции:

1-Большая шестеренка редуктора,

2-Храповики,

3-Шпиндель электродвигателя,

4-Подшипник.

Фото-3.Устройство корпуса редуктора.

Как видно, храповик жестко прикреплен в металлический корпус редуктора.На фото-3, обозначены следующие позиции:

1-Храповик

2-Корпус редуктора

3-Шпиндель двигателя.

Фото-4.Устройство большой шестеренки редуктора

Второй храповик жестко прикреплен к большой шестеренки редуктора.Для увеличения продолжительности жизни храповиков,волнистую поверхность необходимо смазать смазкой,типа литол.На фото-4 обозначены следующие позиции:

1-храповик,2-большая шестеренка.

На мой взгляд, ударная дрель это имитация легкого перфоратора,мощностью 700-750 Вт.Почти все перфораторы такой мощности обладают переключателем сверления отверстий без включения ударного механизма.Другими словами,такой перфоратор можно использовать и как простую дрель и как перфоратор,с более совершенным ударным механизмом.Кроме этого, вес такого перфоратора не на много отличается от веса ударной дрели.Может быть,вам лучше обратить свое внимание на покупку такого перфоратора?

РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

Что из себя представляет регулировка скорости вращения, как работает, нужна ли и зачем

В простейшем варианте частоту вращения можно менять с помощью устройства регулировки мощности, в основе которого заложен принцип переменного сопротивления. То есть, по большому счету это обыкновенный реостат. Многие пользователи используют его на бытовых болгарках при проведении полировальных, шлифовальных работ с мягкими материалами, где на низких оборотах можно добиться качественного результата.

Типовая электрическая схема регулятора оборотов. Источник фото здесь

Однако, применение такого устройства увеличивает риск перегрева болгарки, так как возникают перегрузки на пониженных оборотах. Целесообразность оснащения бытовых болгарок регулятором мощности по этой причине вызывает большие сомнения.

Профессиональные, мощные болгарки, комплектуются более сложным техническим устройством для регулировки оборотов, в основе которого заложена электронная схема. Наличие функции поддержки частоты вращения при изменении нагрузки является его отличительной чертой. Цены на такие болгарки намного выше, чем на обычные бытовые.

Полезное видео

В систему поддержания оборотов болгарок профессионального типа при регулировании входит датчик, считывающий частоту вращения. Входящий в конструкцию датчика магнит подает сигнал на электронное регулирующее устройство, в котором сообщаются данные о величине частоты вращения. Электронный блок реагирует соответствующим образом, повышая силу тока в обмотках электропривода при увеличении нагрузки (уменьшении оборотов). Такая обратная связь таходатчика и электронного блока происходит непрерывно и поддерживает стабильную частоту вращения на разных режимах работы УШМ.

Использование дрели в качестве станка

Рисунок 1. Типовая схема регулятора оборотов дрели.

Ручная дрель может применяться нестандартно. На ее основе делают разнообразные станки: сверлильный, шлифовальный, циркулярный и другие

В таких станках функция регулирования оборотов является очень важной. У большинства бытовых дрелей обороты регулируются кнопкой пуска аппарата

Чем сильнее она нажата, тем выше обороты. Но фиксируются они только на максимальных значениях. Это в большинстве случаев может оказаться существенным недостатком.

Можно выйти из данной ситуации путем самостоятельного изготовления выносного варианта регулятора оборотов. В качестве регулятора вполне можно применить диммер, который обычно применяют для регулировки освещенности. Схема регулятора довольно проста и представлена на рис. 1. Для его изготовления нужно к розетке присоединить провода разной длины. Длинный провод другим концом присоединяется к вилке. Остальное собирается по схеме. Рекомендуется использовать дополнительный автоматический выключатель, который отключит устройство в случае аварии.

Самодельный регулятор оборотов готов. Можно выполнить пробный пуск. Если он работает нормально, можно поместить его в подходящего размера коробку и закрепить на станине будущего станка в удобном месте.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

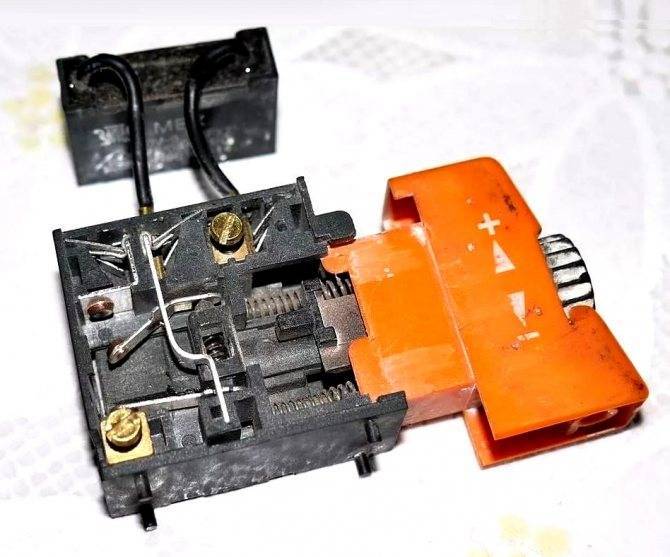

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.

Этот узел забивается пылью при проведении работ

Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель. Если это не помогло – производим ремонт выключателя дрели

Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Регулировка оборотов коллекторного двигателя без потери мощности. Устройство

Коллекторный движок состоит обычно из ротора (якоря), статора, щёток и тахогенератора:

• Ротор — это крутящаяся часть, статор — это наружный магнит.
• Щётки, изготовленные из графита – это основная часть скользящих контактов, через которую на крутящийся якорь подаётся напряжение.
• Тахогенератор – это устройство, который выслеживает свойства вращения. В случае нарушения равномерности движения, он корректирует поступающее в движок напряжение, тем делая его более плавным.
• Статор может содержать не один магнит, а, к примеру, 2 (2 пары полюсов). Также, заместо статических магнитов, тут могут быть применены и катушки электромагнитов. Работать таковой мотор может как от неизменного, так и от переменного тока.

Простота регулировки скорости коллекторного мотора определяется тем, что скорость вращения прямо находится в зависимости от величины поданного напряжения.

Не считая этого, принципиальной особенностью будет то, что ось вращения конкретно можно присоединять к вращающемуся инструменты без использования промежных устройств.

Если гласить об их систематизации, то можно гласить о:

• Коллекторных движках неизменного тока.
• Коллекторных движках переменного тока.

В данном случае, речь идёт о том, каким конкретно током происходит питание электродвигателей.

Разница заключается в том, как организованы эти подключения.

READ Как Работает Реверс На Дрели

Здесь принято различать:

• Параллельное возбуждение.
• Последовательное возбуждение.
• Параллельно-последовательное возбуждение.

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме

Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А

Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:

• Подцепляются фиксаторы защитного кожуха, и он стягивается;
• Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
• Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
• Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
• Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Типовые поломки инструмента

После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.

Электрические повреждения

Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.

Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические поломки

Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.

Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены. Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Статья по теме: Энергоаудит зданий

Навигация по записям

Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.

Как отсоединить старую кнопку?

Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время.
Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели

Устройство и неисправности электрической дрели

Дрели могут быть разных размеров и цветов, но внутри всегда одна и та же схема.

Устройство ударной дрели

Основные составляющие ударной дрели:

1. Патрон.

2. Металлический корпус редуктора.

3. Электродвигатель.

4. Кнопка пуска.

5. Кнопка переключения между обычным и ударным режимами.

6. Корпус.

7. Индукционные кольца.

8. Конденсатор.

9. Сетевой кабель.

10. Щётки.

11. Кнопка реверса.

12. Регулятор оборотов.

В простой дрели без ударного механизма нет металлического корпуса редуктора. Подшипники вала и редуктора вставлены в корпус дрели.

Редуктор безударной дрели

Основные неисправности дрели:

• Не включается. Причины: повреждение шнура питания, проводов внутри дрели, кнопки пуска, или пускового конденсатора.
• Неисправности двигателя.
• Поломка или износ щёток.
• Искрит, дымит, потрескивает, неприятный запах. Причина в щётках или двигателе.
• Потеря мощности происходит из-за неисправности якоря.
• Поломка кнопок включения, реверса, регулятора оборотов.
• Износ подшипников.

• Плохой зажим патрона.

Неисправности двигателя:

• Деформация вала.
• Выработка якоря.
• Нарушение крепления полюсов к станине в статоре.

• Разрыв провода обмоток от перегрузки или абразивной пыли.

• Короткое замыкание на корпус или между витками.

Все эти неисправности, за исключением неисправностей двигателя, нетрудно устранить самостоятельно. Ремонт двигателя возможен при наличии определённых навыков и знаний. Иногда проще отнести его в мастерскую или купить и установить новый. Установка любого нового узла дешевле ремонта в мастерской, так как профессионалы за одну замену берут оплату, равную стоимости узла.

Видео: устройство дрели

Рекомендации для продления работоспособности новых и отремонтированных дрелей:

• Дрель не должна работать более 20–25 минут непрерывно после включения в сеть.

• Недопустим перегрев прибора до температуры обжигания рук.

• Необходимо чистить патрон от грязи и смазывать.

• Нельзя использовать сильно тупые свёрла.

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

• Крестовая отвертка;
• Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).
3. Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
5. Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новую кнопку на место старой;
3. Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
4. Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Читать также: Сколько стоит шина на бензопилу штиль

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта

—кнопка запуска и переключатель реверса. Практика показывает, конкретно они ломаются в большинстве случаев.

Вы, нашему клиенту остается начинается со съема всех дополнительных деталей, что перестает работать функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Изредка для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему можно самостоятельно. О всем все по порядку.

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный запуск мотора;
• Регулировка оборотов.

Одновременно любой из частей управления, интегрированных в блок кнопки, по большому счету не способен работать корректно. Не считая переключателя направления вращения, который почаще представляет из себя но очень многофункциональный блок.

Плюсы и минусы работы без кнопки

Во время использования электродрели без кнопки включения, минусов гораздо больше чем плюсов. Единственным плюсом от такой схемы подключения электроинструмента является то, что отпадает необходимость менять, ремонтировать выключатель. Однако в случае прямого подключения дрели к сети возникает множество проблем. Например, страдает функциональность устройства.

Ремонт регулятора оборотов дрели. Случай из практики

Без выключателя невозможно отрегулировать частоту оборотов либо включить режим реверса. Кроме того, при таком подключении будет недоступна функция плавного пуска, которой оснащается большинство современных моделей электродрелей высокой мощности. Также перед каждым использованием дрели необходимо постоянно шнур питания включать в розетку, и после завершения работ выключать, что не совсем удобно.

При прямом подключении, без возможности самостоятельной регулировки частоты оборотов, двигатель устройства сразу начнет работать на полной мощности. Кроме того, контактные группы выключателя, при включении электроинструмента брали на себя часть нагрузки. В случае его отсутствия, повышенной нагрузке будет подвергаться как обмотка электродвигателя, так и щетки. В результате этого двигатель электроинструмента будет сильно изнашиваться и быстро выйдет из строя.

Схема Подключения Электродрели

Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.

Если же «ярких» признаков нет, можете воспользоваться омметром.

По пластинам в процессе функционирования установки передвигаются щетки.

Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Плавный пуск, регулировка и защита колектор. двигателя

Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки. Остальные втыкаются в самозажимные контакты. В дрелях-перфораторах оснащена возвратной пружиной Патрон дрели. И тут вам бац! Кнопка дрели оснащенная реверсом. Ремонт электрической дрели своими руками Схема подключения кнопки дрели — чиним инструмент сами! Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? Ремонт кнопки дрели — достаточно сложный процесс, он требует наличия определенных навыков. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Как проверить кнопку дрели

Как подбирать запчасти для замены

Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели.

Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят. При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп.

А что внутри

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).

Извлечение кнопки:

1. Откручиваем болты на корпусе дрели.
2. Ослабляем винты, удерживающие сетевой кабель.
3. Отсоединяем реверс.
4. Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

Для проверки кнопки включения дрели понадобится мультиметр

Прозвон кнопки:

1. Включаем мультиметр и выставляем ручку на звуковой сигнал.
2. Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
3. Нажимаем на кнопку.
4. Звуковой сигнал есть – клавиша работает, нет – неисправна.

Какая схема подключения кнопки дрели?

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.
