Какой блок питания нужен для шуруповерта 18

Инструкция по изготовлению

Переделку надо начать с определения полярности подключения источника питания к двигателю электроинструмента. В большинстве случаев на контактах шуруповерта полюсность не указывается.

Втычные контакты на корпусе электроинструмента.

В этом случае надо посмотреть на аккумулятор – на нем должны быть обозначены плюс и минус.

Обозначение полярности на корпусе аккумулятора.

Определив полярность, надо пометить полюса на контактах электроинструмента (хотя большой беды в случае переполюсовки не будет – вал просто будет вращаться в противоположном направлении, что легко устраняется переключателем реверса).

Маркировка полярности на корпусе шуруповерта.

Далее надо припаять к пластинам провода достаточного сечения (по принципу «чем толще, тем лучше», но соблюдая границы разумности и удобства).

Подпайка проводов к контактам электроинструмента.

На другом конце проводов неплохо предусмотреть разъем для подключения, рассчитанный на максимальный ток. Тогда шуруповерт можно будет хранить отдельно или использовать различные источники напряжения. Но можно выполнить электроинструмент, провод и БП в виде единой системы. Так тоже удобно – нет риска забыть или потерять источник питания, если он небольших размеров.

Сетевой шуруповерт в виде единой системы с источником питания.

Дальше надо решить еще одну проблему. При переделке электроинструмента для питания от бытовой сети аккумулятор должен быть исключен из работы. Но шуруповерт сбалансирован так, что им удобно работать, если батарея установлена. Если ее убрать, то центр тяжести сместится, держать инструмент станет неудобно и рука будет быстро уставать. Поэтому, если есть возможность, надо срезать часть корпуса АКБ так, чтобы исключить электрический контакт батарей с клеммами шуруповерта. Сделать это можно «болгаркой» или просто ножовкой.

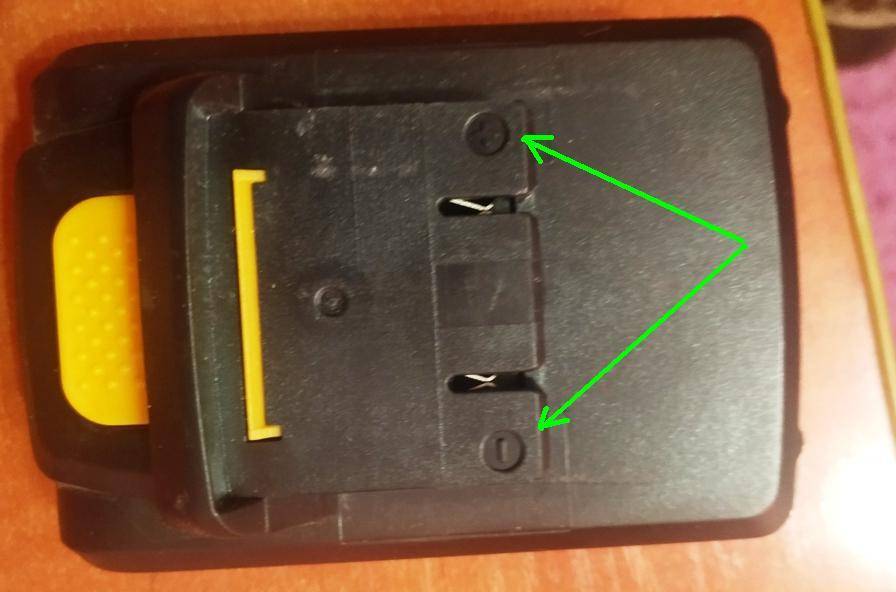

Удаление части корпуса АКБ с контактными площадками.

Если конструкция АКБ такова, что удалить контактную часть затруднительно, надо разобрать корпус батареи, удалить аккумуляторы и на их месте надежно закрепить подходящий по весу и размерам груз.

Рекомендуем к просмотру видео-трилогию переделки 18 вольтового шуруповерта в сетевой.

На что обратить внимание:

Габариты. Идеально, когда готовый блок питания помещается в пластиковом корпусе от штатной батареи. Никаких проблем в процессе работы шуруповертом.
Предел по току. Если данный параметр не учитывать, то должного крутящего момента не добиться. Уточнить значение можно по паспорту шуруповерта. При отсутствии оного – по батарее, которым он комплектовался. Как правило, ток выбирается примерно в 1,6 (±0,2) раза больший, чем емкость (в А/ч) аккумулятора.
Выходное напряжение. Стоит учесть, что при подключении нагрузки у некоторых блоков питания оно может падать на 1 – 2 В. Для использования эл/инструмента непринципиально, но знать следует.
Тип БП. По оценке специалистов и мастеров-практиков, лучший вариант блока питания для шуруповерта – импульсный. Отсутствие силового трансформатора в схеме снижает вес изделия и уменьшает его габариты. Это самые компактные из всех БП.

Приобретя блок, останется лишь переделать «бокс», в котором помещалась АКБ. Это единственное, что сделать своими руками может даже дилетант.

Первое. Высверлить в пластике отверстие (проще простого), завести внутрь корпуса провод (шнур) питания и присоединить (припаять) к выводам БП. Самый оптимальный вариант.
Второе. В проводнике «+» установить п/п диод соответствующей мощности, катод которого – в сторону эл/двигателя шуруповерта.

Тем, кто имеет навыки работы с паяльником и мультиметром, «народные умельцы» предлагают столько схем, что выбрать что-либо подходящее не составит труда. Вот лишь некоторые из всего списка, который нетрудно составить:

Блоки питания универсальные.
На основе двух- и трехполюсных резисторов.
Импульсные.
С фильтрами.
Блоки со схемой усиления и ряд других.

Что в подавляющем большинстве у них общего? Кроме импульсных модификаций – понижающий трансформатор, так как речь идет о вторичном (питающем для шуруповерта) напряжении номиналом 18 В. В этом и главная сложность. Подобрать Тр можно, но, к сожалению, на схемах указываются не все параметры радиодеталей. Если обозначена величина сопротивления, то не указана мощность; не все типы полупроводников обозначены и тому подобное. Да и по трансформатору информации практически никакой – сечение проводов, количество витков и так далее. Следовательно, расчеты придется делать самому.

Но даже трансформатор можно изготовить своими руками, при умении и желании. Например, взять его от блока питания старого ПК. Главное, чтобы соответствовал основным требованиям, указанным выше. В зависимости от модификации компьютера могут быть некоторые отличия. Можно использовать и часть схемы диммера светодиодной лампы. Имеются и другие варианты.

Но все это – время + опыт самостоятельного конструирования + теоретические знания. Вот и получается, что приобрести блок питания и/или переделать его, приспособив к работе с шуруповертом, гораздо проще и быстрее. Все другие варианты для человека, который с электрикой/электроникой на «Вы», вряд ли приемлемы, даже если есть схема и ее описание. Ведь придется еще и «травить» плату для размещения всех радиодеталей – многие ли знают, как это делать?

В продаже имеются готовые БП (импульсные) на 18 В, именно для шуруповертов. Их цена невысокая – от 846 рублей. Кто не уверен, что сможет своими руками собрать блок питания, стоит учесть.

Остается добавить, что решение о переходе на питание от БП имеет существенный недостаток – «привязка» к розетке. Но насколько это актуально для бытового шуруповерта? А преимуществ хватает – стабильность крутящего момента, возможность вдохнуть «вторую жизнь» в инструмент, к которому невозможно найти аккумуляторы, и никакого ухода за источником питания. А из чего его можно сделать, какие есть варианты, рассказано довольно подробно.

Решение за вами, уважаемый читатель!

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

из компьютерного БП;
используя блок питания от ноутбука;
из зарядки автомобильного аккумулятора;
из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

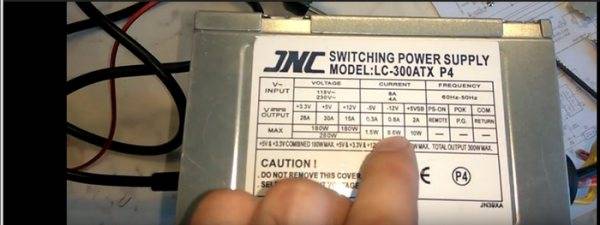

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

разбирают корпус компьютерного БП;
убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;

припаивают к желтому и черному проводам один конец шнура;
разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

В итоге получится оборудование примерно как на фотографии ниже.

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

от выходного шнура зарядки срезают кусачками разъем;
оголяют концы проводов;
разбирают шуруповерт;
припаивают проводки зарядки к соответствующим контактам инструмента;
собирают электроинструмент;
проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

подбирают 2 многожильных проводка нужного сечения;
к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

блоки питания китайского производства напряжением 24 V;
БП самостоятельной сборки;
разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
подают питание на переделанный блок;
вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

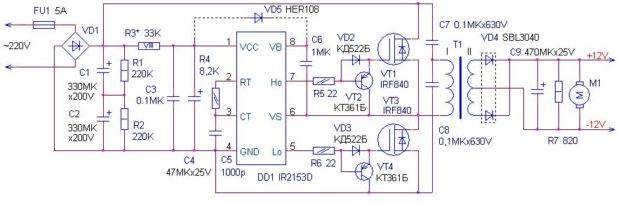

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
надфилем стачивают на нем углы;
изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

Предварительно разбирают приобретенное изделие.
Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Преимущества обновления

Трансформация аккумуляторного инструмента в устройство, работающее непрерывно от сети имеет следующие плюсы:

Необходимость в подзарядке устройства полностью отпадает, сокращается время простоя в ходе длительных работ.
Обеспечение постоянной силой тока, благодаря чему крутящий момент получает неизменное значение.
Шуруповерт можно долгое время не использовать, его технические параметры не ухудшаются.

Единственным недостатком усовершенствования прибора является наличие электрической розетки возле выполняемых работ. Эта проблема легко решается подключением удлинителя.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

Заменить батарею на новую.
Приобрести новый инструмент.
Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
Поставить батарею на зарядку.
Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

Нет необходимости подзарядки батареи.
Снижается нагрузка на механическую часть.
Множество вариантов блоков питания.
Увеличение качественных характеристик изделия.

Это интересно: Шлифовальная машинка для паркета, пола — рассматриваем во всех подробностях

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.
Разобрать старый аккумулятор и вынуть из него севшие элементы.
Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.
Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.
Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.
Собрать корпус аккумулятора.
Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

Разобрать старый аккумулятор и вынуть из него неработающие элементы.
Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.
Собрать и закрыть корпус аккумулятора.
Установить аккумулятор в шуруповёрт.
Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.
Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.
Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.
Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.
Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.
Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.
Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.
Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.
Вывести из корпуса разъёмы для подключения компьютерного блока питания.
Подключить шуруповёрт к новому блоку питания.
Включить блок питания в сеть и проверить работу прибора.

Как переделать шуруповерт под блок питания

В первую очередь нужно определиться с блоком питания. Можно взять обычный китайский БП. Продаются они в магазинах радиодеталей. Практически все современные шуруповерты рассчитаны на работу от 12 или 18 В, поэтому следует понизить выходное напряжение. В этом нет ничего сложного, если человек разбирается в теме.

Вам это будет интересно Установка датчика движения

Модернизация происходит следующим образом:

Из покупного блока выпаивают резистор на постоянное сопротивление 2320 Ом, который и отвечает за выходную характеристику напряженности.
На это место впаивают резистор на 10 кОм с возможностью регулирования.
Выставляют параметр сопротивления на отметку 2300 Ом, чтобы при включении ничего не сгорело.
Подключают прибор в сеть.
Устанавливают необходимое сопротивление через регулятор.

Остается лишь поместить БП на место аккумуляторной батареи или придумать, как и где он будет располагаться.

Важно! Во время всего процесса необходимо контролировать напряжение с помощью мультиметра или тестера. После этого остается припаять выводы БП к контактам шуруповерта, которые касались аккумуляторной батареи

После этого остается припаять выводы БП к контактам шуруповерта, которые касались аккумуляторной батареи.

БП компактно уместится на место АКБ

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

Адаптер питания для ноутбука.
Подключение компьютерного импульсного БП (блок питания).
Применение автомобильный аккумулятор на 12 В.
Сборка самодельного источника питания.

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Подготовительный этап

Подбирая детали для будущего сетевого подключения шуруповерта, необходимо оценить размер батареи. Оптимальный блок питания должен соответствовать внутреннему пространству аккумулятора электроинструмента, который поставлялся в комплекте с оборудованием. Например, это может быть блок питания «АИДА» 18В (20А) для шуруповерта. Его стоимость составляет порядка 1200 руб. Можно рассматривать и другие подобные варианты. Габариты сетевого блока питания должны быть минимальными.

Из корпуса батареи, которая перестала работать, необходимо извлечь всё содержимое. Это позволит точнее определить размер свободного пространства. При выборе сетевого блока питания также следует оценить технические характеристики шуруповерта. Покупной элемент должен соответствовать мощности прибора (18 В). Также он должен быть предназначен для бытовой сети 220 В.

Схема трансформаторного блока питания шуруповёрта

Напоследок сделаем своими руками трансформаторный блок питания для шуруповёрта 12, 14 или 18 В. Такой источник, конечно, будет достаточно громоздким, но прелесть конструкции заключается в её простоте. С повторением схемы справится и начинающий радиотехник, имеющий лишь общие знания по электротехнике.

Для этого самодельного блока питания понадобится трансформатор, способный выдать необходимый нам ток при напряжении 12–13 В (для 12-вольтового инструмента), 14–16 В (для 14-вольтового) или 18–20 В для 18-вольтового инструмента. Ещё придётся найти 4 мощных выпрямительных диода и несколько электролитических конденсаторов.

Если у нас шуруповёрт на 12 вольт, потребляющий ток до 10 А (большинство бытовых), то можно взять унифицированный анодно-накальный трансформатор ТАН-138-127/220-50 (ТАН-138 220-50), имеющий 2 обмотки по 6,3 В при токе 10 А. Весит он, правда, более 6 кг.

Обмотка	Напряжение, В	Номинальный ток, А
1–2, 4–5	110	3,9/2,3
2–3, 5–6	7	3,9/2,3
7–8	355	0,285
16–17	355	0,285
9–10	200	0,25
18–19	200	0,25
11–12	25	0,285
20–21	25	0,285
13–14 (15)	5 (6,3)	10
22–23 (24)	5 (6,3)	10

Ещё один вариант — накальный трансформатор ТН-61-127/220-50 (ТН-61 220-50). Он сможет обеспечить ток 8 А при напряжении 12,6 В (две обмотки) или 18,9 В (3 обмотки). Весит он хоть и поменьше, но тоже немало — 3 кг.

Обмотка	Напряжение, В	Номинальный ток, А
1–1а, 4–4а	3,2	1,66/0,95
1–1б, 4–4б	6,3	1,66/0,95
1–2, 4–5	110	1,66/0.95
1–3, 4–6	127	1,66/0,95
4–8	6,3	6,1
9–10	6,3	8
11–12 (13)	5 (6,3)	8
14–15 (16)	5 (6,3)	8

Если мы обладаем соответствующими знаниями и навыками, то для изготовления БП можно использовать любой разборный сетевой трансформатор мощностью 200–250 Вт. Разбираем, сматываем все вторичные обмотки, оставив лишь сетевую, и вместо них наматываем одну вторичную на нужные напряжение и ток.

Если в нашем распоряжении есть трансформатор с тороидальным сердечником, то лучше предпочесть его. Перематывать сложнее, но, во-первых, его не нужно разбирать, значит, не будет проблем с гудением после сборки. Во-вторых, габариты такого трансформатора при той же мощности намного меньше.

Какие нужны диоды? Подойдут любые выпрямительные, выдерживающие ток 10–20 А и обратное напряжение не ниже 30–40 В. Конденсаторы электролитические на напряжение не ниже 25 В (для 12-вольтового блока питания) и один бумажный неполярный с ёмкостью 1 мкФ на рабочее напряжение не ниже 400 В. Впрочем, без последнего можно обойтись. А теперь взглянем на схему.

Сетевое напряжение поступает на трансформатор Tr1, понижается до необходимой величины, выпрямляется диодным мостом VD1–VD4 и по проводам подаётся на инструмент, в рукоять или отсек, из которого удалены неисправные аккумуляторы, установлены конденсаторы С3–С5. Они являются накопителями энергии и обеспечивают высокий пусковой ток во время включения шуруповёрта.

Конденсатор С1, включённый параллельно сетевой обмотке трансформатора, уменьшает реактивную составляющую индуктивной нагрузки (трансформатора) и несколько увеличивает КПД устройства. Как указывалось выше, без него можно обойтись. Собирая прибор, не забываем установить диоды на радиаторы, электрически не соединённые друг с другом. Если радиатор общий (к примеру, металлический корпус или шасси блока питания), то диоды на него устанавливаем через слюдяные изолирующие прокладки.

Вот мы и выяснили, как запитать аккумуляторный шуруповёрт от сети. Теперь сможем подобрать подходящий для этих целей блок питания или изготовить его самостоятельно.

Спасибо, помогло!28Не помогло1

Сейчас читают:

Как переделать аккумуляторный шуруповерт на 12 или 18В в сетевой своими руками

Как сделать самодельный регулируемый блок питания – подборка схем

Как защитить блок питания от КЗ и перегрузок

Как восстановить аккумулятор шуруповерта своими руками

Как отремонтировать блок питания компьютера своими руками

Пробные тесты

Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на “коленках”, убедиться
в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.

Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим
зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой
на любой из черных (все черные провода на выходе – общий вывод, в нашем случае он минус). Блок должен
включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром
или подключив к названным выводам любой компьютерный кулер.

Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если
же напряжение на выходе отсутствует – ищем другой блок или ремонтируем этот, эта отдельная тема будет описана
отдельно.

Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем
их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный.
Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели
и мощности блока.

Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее.
Ну и проверяем шуруповерт – на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой:
при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания
уходит в защиту. Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно
как-то исправлять такую нестабильность.

Я вытащил плату блока из корпуса и подцепил дополнительно мультиметр, для постоянного контроля напряжения

На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта
управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем
решить эту проблему использованием импровизированного LC-фильтра.

Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на
16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его
схема:

А вот так он выглядит. Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи
шуруповерта и будет выполнена аккуратнее.

Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать
закрутить несколько саморезов – все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные
саморезы.

Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи “сдохшие банки”, заменив их
на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.

Профилактика неисправностей

Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента.

Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.
