Клапан сброса избыточного давления: устройство, назначение, применение

Устройство и принцип работы

В конструкцию обратника входят следующие элементы (см. рис. ниже):

металлический корпус (3);

клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
резиновое кольцо (5), установленное в верхней части клапана (6);
пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.

Обратный клапан работает по следующему принципу. При включении компрессора воздух, проходя через всасывающий клапан цилиндра, попадает в камеру сжатия, после чего выходит через выпускной клапан и поступает на входной штуцер обратника (7). При достижении определенного давления, клапан (6) вместе с резиновым кольцом поднимается и сжимает пружину (4). В результате открывается проход для воздуха. Воздух перемещается в полость корпуса (3) и далее – в выходной штуцер, соединенный с ресивером. После выключения агрегата клапан (6) под воздействием пружины и давления воздуха из ресивера возвращается на место и перекрывает впускное отверстие.

Что такое клапан сброса избыточного давления?

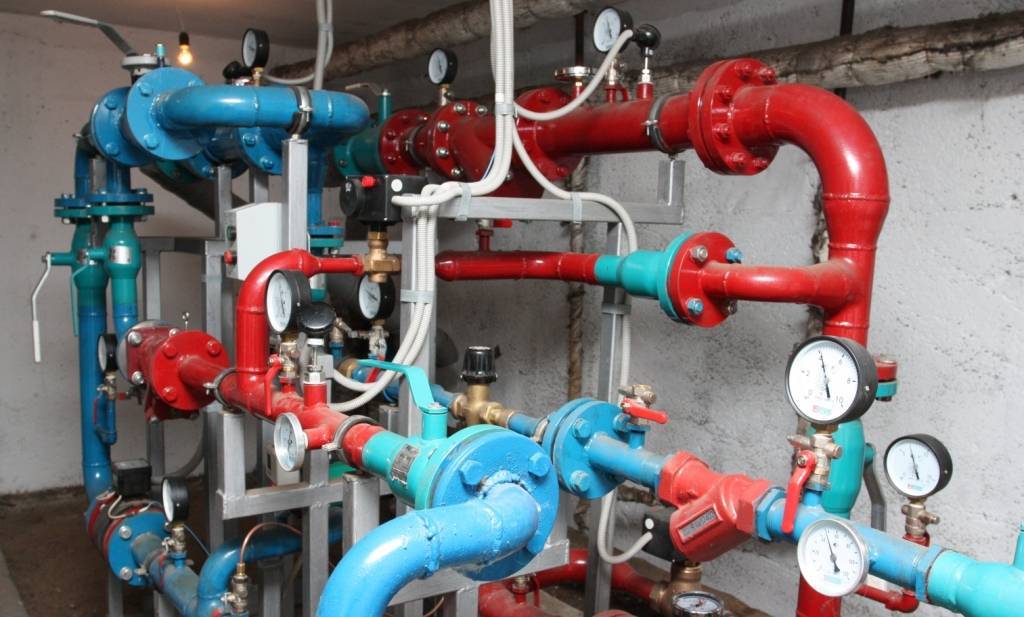

При проектировании отопительных систем важно устанавливать клапаны для сброса избыточного давления воды. Оборудование и все элементы рассчитаны на определённые механические нагрузки

В случае превышения номинальной величины контролируемого параметра они работают на предельных режимах, что негативно сказывается на сроке их эксплуатации. Обеспечивают оптимальные условия эксплуатации систем.

Устройство аварийного сброса может использоваться для следующих целей:

удаления из системы избыточного количества теплоносителя, повышаемого в результате его чрезмерного нагрева;
контроля давления — среднего или предельного.

Клапан сброса избыточного давления воздуха

Такой защитный клапан в основном ставят на компрессоры высокого давления. Они защищают от разрыва емкость накачки и часто совмещены с выключателем питания поршневого механизма. Принцип работы этих устройств аналогичен ранее рассмотренным сбрасывающим механизмам. Только вместо жидкости или пара давление на шток оказывает просто воздух. Еще одна особенность воздушного клапана компрессора в том, что после стравливания части воздуха клапан не возвращается в исходное положение. Его возврат и включение электричества происходят только при падении давления ниже определенного уровня. То есть клапан работает в определенном диапазоне давлений.

Преимущества и недостатки

Использование клапанов сброса избыточного давления позволяет продлить срок службы трубопроводов за счёт исключения возникновения гидравлических ударов и сброса давления в системе при его повышении до критических значений. Преимуществом данных устройств так же является:

простота и надёжность конструкции;
не сложный монтаж и дальнейшее обслуживание прибора;
низкие значения местных сопротивлений;
высокая пропускная способность.

К недостаткам условно можно отнести:

низкую износостойкость уплотнительных прокладок, обеспечивающих герметичность на штоке;
непригодность для работы со средой, содержащей твёрдые частицы.

Классификация клапанов: что такое соленоид, основные виды механизмов

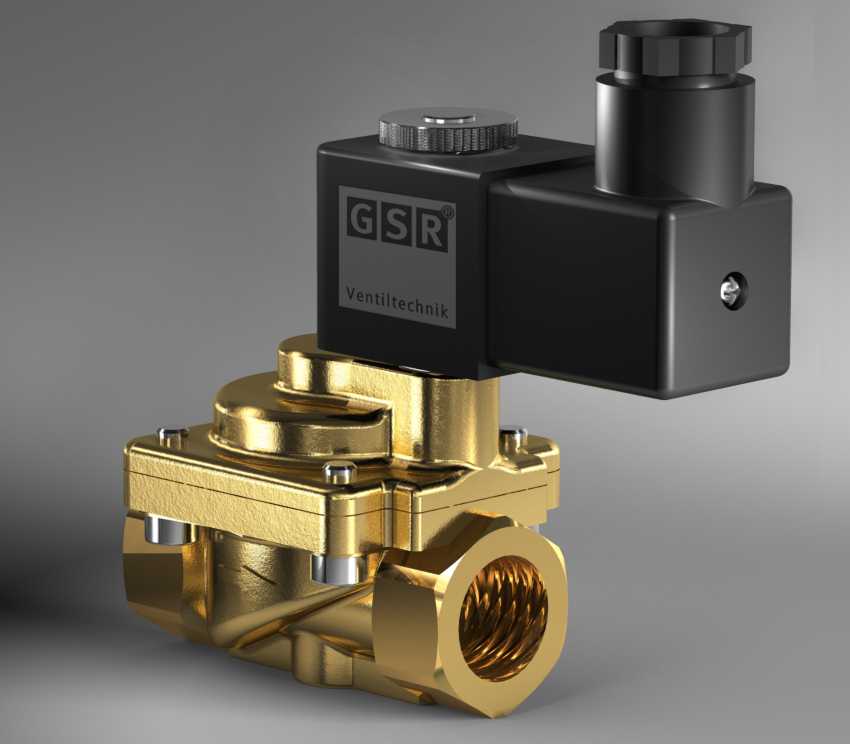

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы.Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Где поставить КСИД

Как любой прибор, сбросной клапан имеет свои правила монтажа.

Приводим их ниже.

Чтобы удалить остатки жидкого ОТВ, на выходном патрубке клапана предусматривается сливная трубка. Можно использовать соединение с канализационной системой или обратной трубой. Сброс избыточного газового давления должен происходить в атмосферу, либо в помещение или коридор, где нет постоянного персонала.
До КСИД запрещено монтировать краны, задвижки и прочую запорную арматуру.
Клапан должен располагаться в самой верхней точке замкнутой трубопроводной сети.

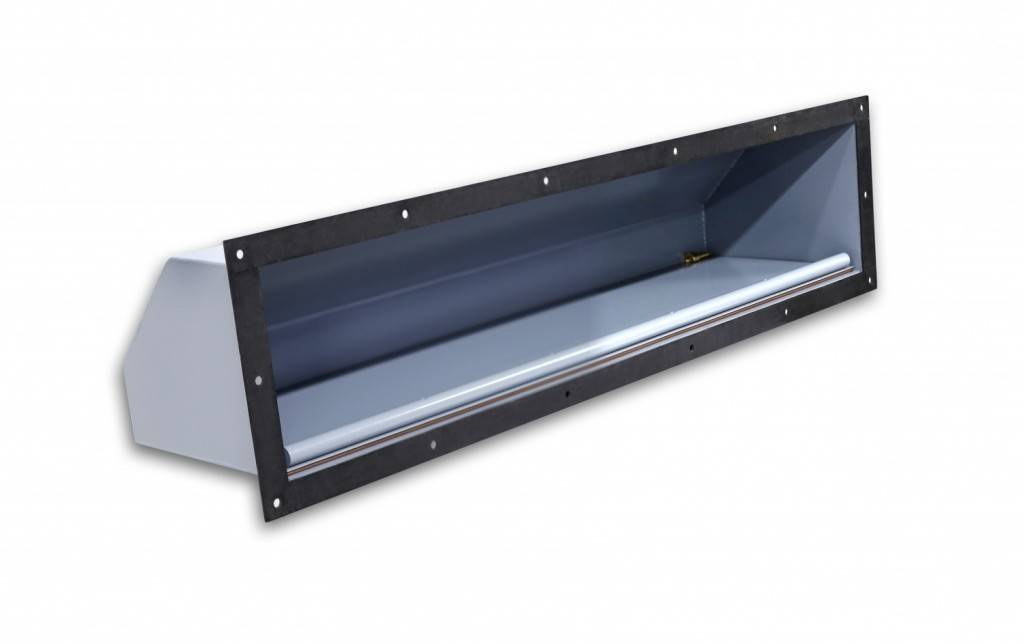

Для газового пожаротушения необходимо точно знать суммарную минимальную площадь всех открытых проемов помещения.

Что касается систем дымоудаления и вентиляции, то здесь также возможна установка сбросных клапанов.

В системе дымоудаления клапан избыточного давления служит для естественного притока воздуха в охраняемое помещение.

Согласно п. 8.8 СП 7.13130.2013, применять КСИД можно в противопожарном исполнении с необходимым пределом огнестойкости.

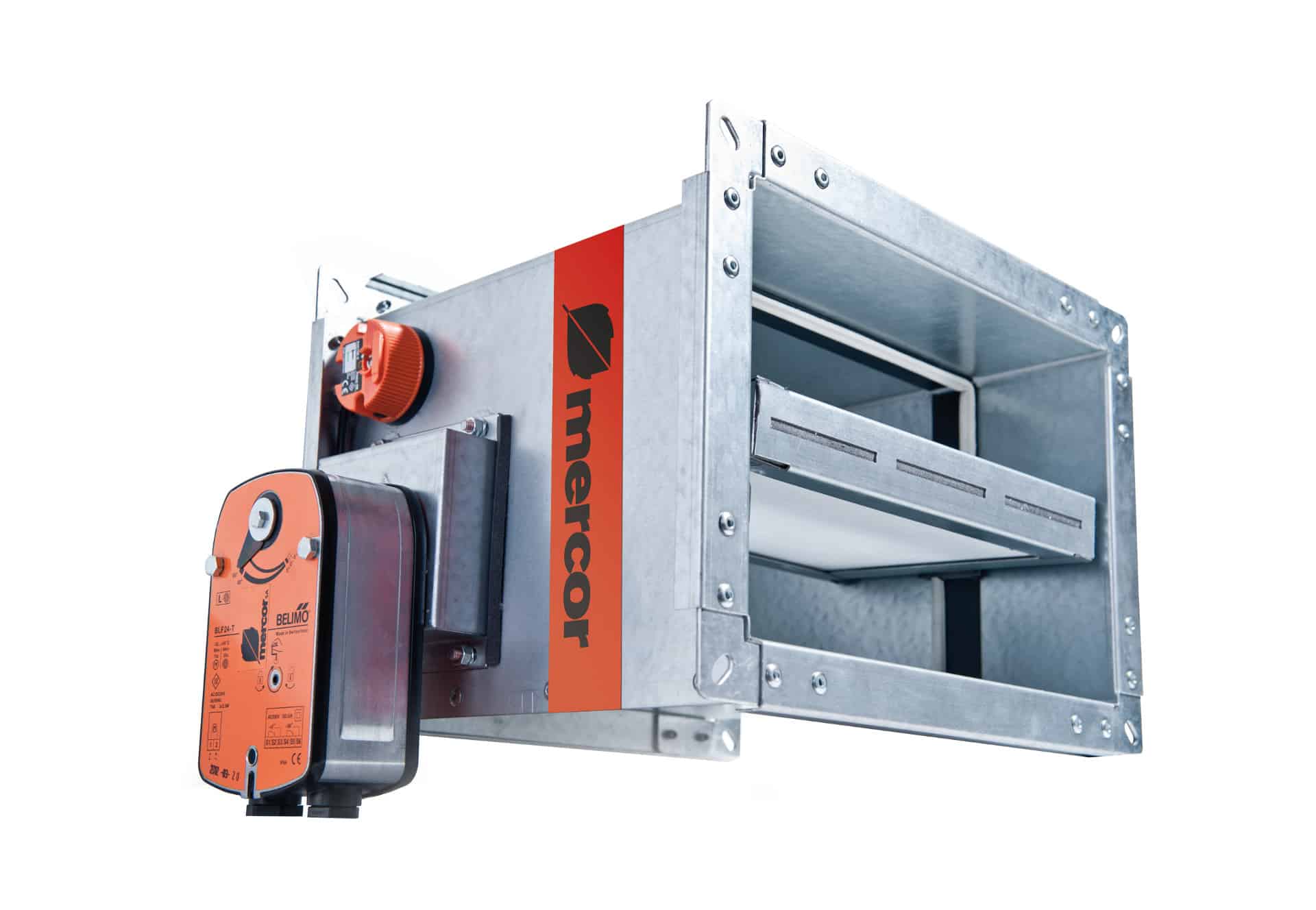

В системах вентиляции предусматриваются шахты с клапанами дистанционного или автоматического пуска.

При реализации газо-дымоудаления после тушения пожара руководствуйтесь СП 5.13130.2009 и СП 7.13130.2009.

Клапанами КСИД рекомендуется управлять от управляющего прибора газовой АУПТ.Обязательно периодически проверяйте состояние механизма у пружинного клапана.

Нередки случаи спайки стенок корпуса с тарелкой, что влечет за собой несвоевременное срабатывание устройства.

Помимо этого, при монтаже клапана учтем следующие особенности.

Правильное соединение.
Соответствие эксплуатационных и технических характеристик.
Используйте традиционную паклю для труб (уплотнитель ФУМ может не выдержать повышенной температуры).

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

Источник

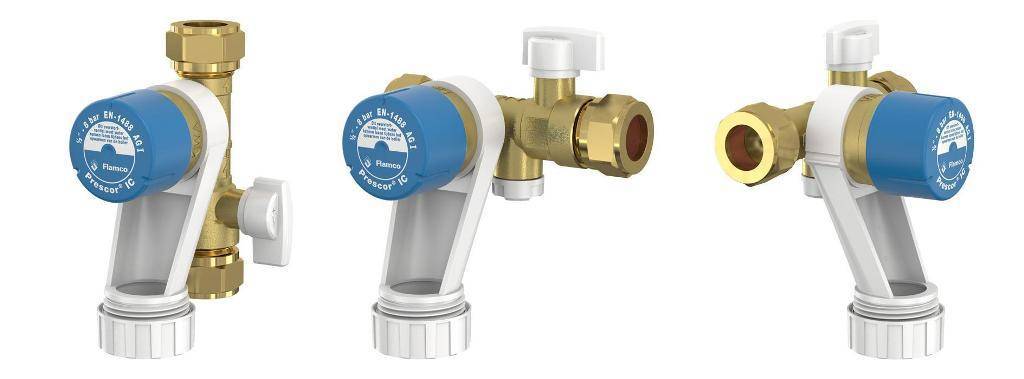

Ошибки установки и возможные неполадки

По данным сервисных служб, приходящих исправлять огрехи домашних мастеров, наиболее часто допускают следующие оплошности

Монтаж запорной арматуры между защитным устройством и бойлером.
Расположение клапана слишком далеко от бойлера (более метра).
Перекос, недотянутая или перетянутая резьба.

Ряд советов профессионалов по устранению возможных неполадок:

Клапан пропускает жидкость при нормальном давлении. Причина чаще всего в его засорении частицами ржавчины или минеральными осадками. Устраняется промыванием устройства в сильном уксусном растворе в течении нескольких часов. Строго рекомендуется установка фильтра механической очистки.
Если подтекание продолжается, то возможно повреждение ил деформация прокладки. В этом случае придется заменить все устройство.
Если вам досталась квартира с пластиковыми аварийными приборами, лучше при первой возможности заменить их на целиком сделанные из металла. Разница в цене многократно окупится увеличившимся ресурсом.

Категорически запрещено заглушать подтекающий клапан сброса давления воды, рассчитывая починить его как-нибудь потом. Авария может произойти в любой момент и вывести из строя дорогостоящее оборудование и трубопроводы.

Советы напоследок

Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.

Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.

При неконтролируемом нагреве воды в котле и трубопроводах теплоноситель может закипеть и перейти в паровую фазу, создавая критический подъём давления в системе. Из-за этого могут возникнуть разрывы контура либо обшивочного материала теплогенератора. Чтобы предупредить подобную аварийную ситуацию, необходимо применение предохранительного клапана сброса давления, который заблаговременно выполняет свою функцию.

Виды и конструкции

По принципу действия на запорный элемент клапаны сброса избыточного давления (сокращенно КСИД) делят на два типа:

Прямого действия. Срабатывают под действием напора рабочей среды. Часто используются в топливопроводах и масляных контурах.
Непрямого действия. Используется сторонний источник давления. Их применяют в качестве клапанов аварийного сброса избыточного давления воды или газа.

В зависимости от внутреннего устройства клапаны КСИД подразделяются на следующие виды

С выносным датчиком

Арматура укомплектована подпружиненным штоком. Они срабатывают от основных или дополнительных мехов. В датчике находится чувствительный к температуре состав. В случае перегрева он расширяется и попадает в меха по капилляру. Увеличившиеся в размерах меха толкают шток, отжимая запорный элемент от седла. Так открывается просвет для сброса рабочей среды в окружающее пространство или в дренаж.

Комбинированные с подпиткой системы

Продвинутая конструкция разработана для того, чтобы одновременно выполнять несколько операций:

Сброс рабочей среды по сигналу внешнего сенсора.
Быстрое снижение температуры теплоносителя.
Подпитка отопительного контура свежей водой.

Для этого на едином штоке, проходящем через две независимые рабочие камеры, установлены два запорных тарельчатых элемента. Один из них открывает путь перегретому теплоносителю в канал сброса, второй одновременно подает в систему свежий его запас, чтобы компенсировать потери.

Похожие клапана используются и для выпуска избыточного давления воздуха, с одновременным добавлением новой порции из ресивера.

Пружинные

Здесь запорный элемент удерживается силой деформированной пружины. Клапан перестраивается в ограниченном диапазоне напора. Для этого достаточно вращать регулировочный винт, предварительно сжимающий или ослабляющий пружину.

Клапан можно настраивать и в больших пределах, меняя пружину на более или менее жесткую.

Многие пружинные клапаны снабжают рычагом для сброса давления вручную и для проверки работоспособности устройства.

Если прибор предназначен для функционирования в активных средах, на пружину наносят защитное полимерное покрытие.

Рычажно-грузовые

В такой арматуре вместо силы сжатия пружины используется сила земного тяготения. Давление рабочей среды уравновешивается весом тщательно подобранного груза, подвешенного на рычажном механизме. Тонкую настройку момента срабатывания можно добиться, перемещая груз ближе или дальше от штока вдоль по рычагу, снижая или повышая таким образом силу прижима и пороговое значение срабатывания.

Такие конструкции могут устанавливаться только в одном, строго определенном положении относительно горизонта. Как правило, они работают на горизонтальных участках трубопроводов.

Для обеспечения высокой пропускной способности приходится увеличивать диаметр тарельчатых запорных элементов. Чтобы избежать значительного роста габаритов изделия и массы груза, часто в одной рабочей камере размещают два клапана меньшего сечения.

Конструкция отличается высокой стабильностью параметров.

Назначение газового клапана

ПСК – элемент предохранительной арматуры, отвечающий за безопасность газопровода и газового оборудования, подключенного к нему. В процессе эксплуатации клапан находится в закрытой позиции, поэтому его относят к закрытой трубной арматуре.

Подобные устройства устанавливают не только на газопроводах, они являются неотъемлемой частью и других коммуникаций – водопровода, отопительной сети. Везде они выполняют ту же функцию – стабилизируют давление в сети, обеспечивают рабочие параметры, необходимые для правильного функционирования системы.

Клапан служит для сброса излишков газа, если параметры давления становятся критическими. Топливо, создающее дисбаланс в системе, выводится во вспомогательный трубопровод или сбрасывается в атмосферу

Скачок давления обычно бывает кратковременным и зависит от ряда факторов.

Причины, способные вызвать избыточное давление в системе:

поломка подключенного газового оборудования – двухконтурного котла, проточного водонагревателя или емкостного бойлера, запорной арматуры;
использование топлива, не подходящего по составу;
изменение температурных показателей в трубопроводе;
сбой в тепломеханической схеме.

Место установки предохранительного газового клапана стандартно, обусловлено эффективностью применения: или в регуляторе давления, или сразу за ним. После автоматического срабатывания клапана он возвращается в рабочее – закрытое состояние.

В газовой сети клапан представляет собой отдельное или интегрированное в регулятор давления устройство. Оно срабатывает при условии, если рабочее давление газа превышает номинальный уровень на 15 %

Чем грозит отсутствие ПСК в сети? Наиболее распространенные последствия – механическое разрушение трубопровода или поломка подключенного оборудования, что может вызвать утечку газа.

Существует и вероятность взрыва, поэтому необходимо постоянно следить за исправностью устройства, вовремя производить обслуживание и заменять вышедшие из строя элементы

Наряду со сбросными устройствами применяют и газовые предохранительные запорные клапаны, с помощью которых перекрывают подачу топлива. Это происходит в автоматическом режиме. Элемент запорной арматуры устанавливают на трубопроводе, в промежутке между фильтром и регулятором давления.

Предел срабатывания ПЗК указывается в техническом паспорте устройстве. Верхний критический параметр обычно равен формуле: раб. давление +25%.

Как подобрать предохранительный клапан

При выборе ПСК следует учитывать:

конструктивные особенности клапанов;
пропускную способность;
размеры и технические характеристики трубопроводной арматуры.

Основные конструкции ПСК и их преимущества

В зависимости от конструктивных особенностей все предохранительные клапаны подразделяются на два вида:

пружинные механизмы. Устройство клапанов данного вида наиболее простое, что способствует увеличению срока службы арматуры. В основе клапан располагается пружина, которая и срабатывает при повышении давления в системе отопления (газо- или водоснабжения). Пружинный клапан должен быть дополнен специализированным устройством для принудительного срабатывания, что позволяет исключить возможность «залипания» запорного узла арматуры;

Предохранительный клапан с рабочим механизмом в виде пружины

мембранные механизмы. В отличие от предыдущего вида арматура данного вида дополнительно оснащается мембраной, которая является чувствительной деталью. Мембрана подает сигнал о наличии повышенного давления на пружину и только после этого происходит открытие арматуры.

ПСК с дополнительным чувствительным элементом

Мембранные клапаны можно использовать в трубопроводах с любым показателем давления, так как чувствительность такой арматуры выше, чем у пружинных механизмов.

Виды клапанов по пропускной способности

По пропускной способности клапаны подразделяются:

на малоподъемные механизмы. Пропускная способность увеличивается пропорционально увеличению давления в системе. Как правило, это происходит медленно в течение определенного промежутка времени. Опускание запорного элемента после аварийного срабатывания также производится медленно, что снижает герметичность системы. По этой причине не рекомендуется устанавливать малоподъеменые клапана на газовый трубопровод;
на полноподъемные механизмы. В отличие от предыдущего вида срабатывание арматуры происходит резко, непосредственно при достижении критического уровня давления. Так же резко клапан и закрывается после нормализации учетного показателя.

Размеры и характеристики арматуры

При определении основных параметров предохранительного клапана требуется учитывать:

диаметр (условный проход арматуры) и габаритные размеры;
тип присоединения устройства (фланцевое или муфтовое);
класс герметичности (ГОСТ 9544-2005);
возможность настройки и ее диапазон (настройка является одним из важнейших параметров выбора и зависит от технических данных трубопровода);
параметры контролируемого давления.

Основными видами ПСК являются устройства с диаметром 25 мм и 50 мм. Технические характеристики арматуры приведены в таблице.

Технические характеристики ПСК 25 и ПСК 50

После выбора клапанов проводится проверка срабатывания устройства и только после этого можно приобретать и устанавливать арматуру.

Из чего состоит и как работает устройство

Клапан сброса представляет собой устройство в металлическом корпусе из латуни или нержавеющей стали. Внутри устройства расположен шток с пружиной, соединенный со специальной мембраной, на которую непосредственно давит рабочая среда, но при нормальных гидродинамических показателях ей противостоит пружина, которая удерживает мембрану в закрытом состоянии.

Оборудование работает по принципу прямого действия: рабочая среда при повышении температуры и увеличении объема давит на пружину, которая открывает отверстие и выпускает избыток горячей воды до тех пор, пока давление не нормализуется. После этого пружина давит на мембрану в обратном направлении, перекрывая отток рабочей среды.

Рекомендуем ознакомиться: Использование краски для поверхности оцинкованных труб

Таким образом, как только давление воды в системе повышается выше критической отметки, пружина сжимается, открывая проходное отверстие для сброса лишней воды. После непродолжительного слива горячей воды давление в системе нормализуется, и пружина приводится в действие, закрывая клапан.

Кроме автоматического механизма, основанного на срабатывании пружины, у клапана есть рукоятка для ручного сброса воды, которая позволяет пользователю самостоятельно слить небольшое количество нагретого теплоносителя, когда показания манометра приближаются к критическим.

Где применяются

Наш прибор успешно применяется для предотвращения повышения давления в трубопроводных магистралях различного назначения.

Вентиляция. Заставляет воздушные потоки двигаться только в определенном направлении.
Водоснабжение. Препятствует образованию в трубах гидравлического удара.
Системы отопления. При тепловом расширении выводит из нагревательного прибора излишний объем теплоносителя, предотвращая протечки.
Газоснабжение, пожаротушение, подача сжатого воздуха и прочие виды трубопроводной магистрали.

То есть, устройство в аварийной ситуации выпускает часть жидкости или газа из трубы для стабилизации давления.

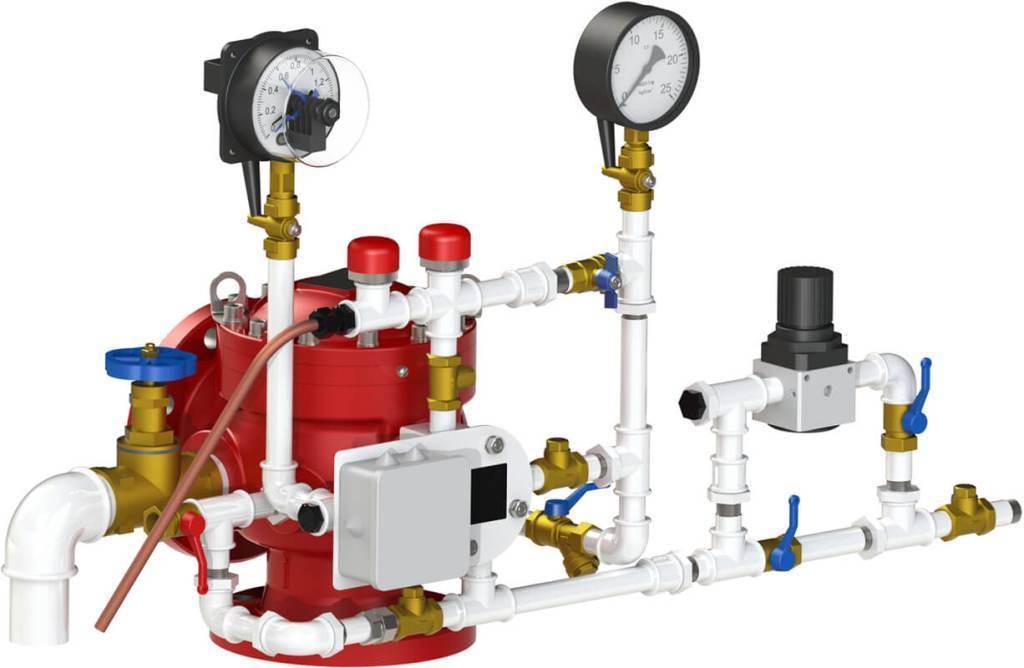

Например, клапан сброса избыточного давления в пожаротушении

выбрасывает избыток огнетушащего газа при срабатывании газовой АУПТ.

Избыточная часть ГОТВ для тушения огня уходит из трубопровода, и давление снова приходит в норму.

В системе отопления, например, образование лужи под самим клапаном

свидетельствует о чрезмерном скачке давления и факте срабатывания устройства. Кроме удаления избыточного количества воды, ОТВ либо другого компонента,

это оборудование также используют для контроля предельного или среднего давления в системе.

Клапан сброса избыточного давления воды, воздуха
