Маркировка класса прочности болтов по SAE J429
SAE J429 – американский стандарт, охватывающий механические свойства дюймового крепежа для автомобильной и смежных отраслей размерами до 1½ дюйма включительно. Всего в градацию дюймовых болтов SAE J429 входит 10 классов прочности, из которых наиболее распространенные GRADE 1, 2, 5, 8. Маркировка выполняется в виде нанесения радиальных линий от центра к краю окружности на головке шестигранного болта. GRADE 1, 2 – без маркировки, GRADE 5 – три радиальных линии, GRADE 8 – шесть радиальных линий.
Полностью посмотреть маркировку классов прочности дюймовых болтов согласно стандарта SAE J429 можно в таблице ниже:
МАРКИРОВКА И МЕХАНИЧЕСКИЕ СВОЙСТВА СТАЛЬНОГО КРЕПЕЖА SAE j429
Крепежные элементы, представленные на современном рынке в большом разнообразии, используются как для простого соединения элементов различных конструкций, так и для увеличения их надежности и способности переносить значительные нагрузки. От того, для каких целей планируется использовать эти элементы, зависит класс прочности болтов, которые необходимо выбрать.
Болт шестигранный оцинкованный с гайкой
Маркировка
Все крепежные элементы маркируются согласно стандартам:
- ГОСТ;
- ISO — система, введенная в большинстве государств с 1964 года;
- DIN — система, созданная в Германии.
С учетом всех требований и стандартов на головку болта наносят следующие обозначения:
- класс прочности сырья, из которого был изготовлен крепеж;
- знак завода производителя;
- направление резьбы (обычно обозначается только левое направление, правое не маркируется).
Нанесенные знаки могут быть как углубленными, так и выпуклыми. Их размер определят сам завод-изготовитель.
В соответствии со стандартами ГОСТ, на болты наносятся следующие обозначения.
- Болт — наименование крепежа.
- Точность болта. Она имеет буквенную расшифровку А, В, С.
- Третьей идет цифра, обозначающая исполнение. Оно может быть 1, 2, 3 или 4. Первое исполнение не всегда указывается.
- Буквенное обозначение вида резьбы. Метрическая — М, коническая — К, трапецеидальная — Тр.
- Размер диаметра резьбы, обычно указывается в миллиметрах.
- Размер шага резьбы в миллиметрах. Он может быть крупный или основной (1,75 миллиметров) и мелкий (1,25 миллиметров).
- Направление резьбы LH — это левое направление, правосторонняя резьба никак не обозначается.
- Точность резьбы. Она может быть точной — 4, средней — 6, грубой — 8.
- Длина крепежа.
- Класс прочности — 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.
- Буквенное обозначение С или А, то есть применение спокойной или автоматной стали. Данное обозначение подходит только для болтов прочностью до 6.8. Если прочность выше 8.8, то вместо данной маркировки будет наноситься марка стали.
- Номер от 01 до 13 — этими числами обозначается вид покрытия.
- Последним идет также цифровое обозначение толщины покрытия.
Классификация
Прежде всего стоит отметить, что доступные на данный момент крепежные метизы можно разделить на 2 основные группы. К одной из них относятся модели с резьбой определенных размеров (вплоть до дюймовых и более), которые именуются метрическим крепежом. Речь в данном случае идет о болтах, гайках, шайбах и шпильках.
Вторая категория крепежных металлических изделий включает в себя приспособления разных внешнего вида и конфигурации. В перечень изделий входят винты, включая образцы с потайными головками, саморезы, гвозди и многие другие метизы
В данном случае важно учитывать, что каждая группа изделий разрабатывается под выполнение определенных задач
По назначению
С учетом довольно широкой номенклатуры на отечественном рынке представлен широкий выбор метизов, которые отличаются друг от друга своим предназначением. В зависимости от размеров и эксплуатационных качеств крепежные изделия можно разделить на 2 большие категории.
- Для использования в бытовых условиях. Невзирая на свои сравнительно небольшие размеры, такие метизы широко используют практически во всех сферах современной жизни. Они незаменимы при выполнении ремонтных работ, в мелком строительстве и целом перечне других повседневных ситуаций. И речь идет в том числе о разнообразных канцелярских товарах, относящихся к описываемым металлическим изделиям.
- Предназначенные для промышленной сферы. Представителей данной группы крепежных приспособлений широко применяют в машиностроительной и многих других отраслях. В их перечень входят, например, заклепки, штифты, шплинты, железнодорожные костыли, различные изделия из проволоки и многое другое.
С учетом всего изложенного можно сделать вывод, что к метизам относятся не только самые распространенные и хорошо знакомые всем такие крепежные элементы, как болты, гайки, винты и шурупы. Речь идет о более чем широком ассортименте высокопрочных изделий, способных выдерживать различные нагрузки.
По материалам
Изначально следует отметить, что металлы в их чистом виде для производства изделий используются крайне редко. Чаще всего в роли сырья выступают различные сплавы, в состав которых входят несколько элементов. Наиболее распространенный вариант – это сталь, то есть сплав железа и углерода. Подобных соединений существует довольно много, но в данном случае внимания достойны только материалы, из которых делают метизы, а именно:
- конструкционная углеродистая сталь;
- пружинная сталь;
- ковкий чугун;
- нержавеющая сталь;
- медь;
- латунь;
- бронза;
- алюминиевые сплавы.
На рынке представлен ассортимент оцинкованных изделий, а также выполненных из нержавейки. При этом отдельного внимания заслуживают метизы, произведенные из пружинной стали. В их число входят шайбы, разрезные штифты, кольца различных диаметров и конфигурации, прочие крепежные приспособления. При их изготовлении в качестве сырья используется конструкционный сплав с повышенной концентрацией углерода (0,5-07%).
С учетом более чем широкой сферы применения металлических крепежных изделий производители предлагают в своем сегменте рынка образцы продукции, выполненные не только из стали. Целая ниша занята алюминиевыми изделиями. Помимо этого, в продаже без труда можно найти и цветные металлы. Например, модели, изготовленные из меди, представлены:
- заклепками (тяговыми и забивными);
- кольцами уплотнительными;
- гайками, соответствующими стандарту DIN 934;
- мелкими обойными и декоративными гвоздями;
- шайбами.
Помимо всего прочего, на рынке доступны метизы из латуни в виде болтов, винтов, саморезов, шплинтов, шайб, а также отдельных конструктивных элементов анкеров.

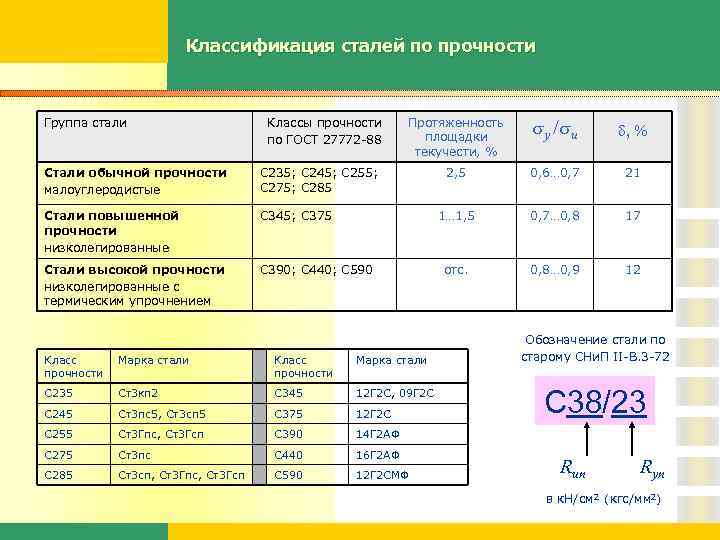

По классу прочности
Все основные техтребования к крепежным элементам закреплены в соответствующих официальных стандартах. Так, к примеру, нормы, касающиеся резьбовых метизов, изложены в ГОСТ 1759,0-87. Речь в данном случае идет о механических свойствах материалов, включая покрытия, маркировках, условных обозначениях и даже упаковке. При этом одним из ключевых моментов является прочность.
В соответствии с актуальными стандартами и требованиями, предъявляемыми к винтам, шпилькам и болтам, выполненным из легированных и нелегированных углеродистых сталей, существует 11 классов прочности. Каждый из них обозначается двумя числами через точку. Первое при этом необходимо умножит на 100, и в результате получится минимальный предел прочности, измеряемый в Н/кв. мм. В то же время произведение этих двух чисел, увеличенное в 10 раз, дает показатель текучести материала. К примеру, для класса 4.8 характерны прочность и текучесть материала 400 и 320 Н/кв. мм соответственно.
Класс прочности резьбового крепежа
Этот параметр нормируется в ГОСТ 1759.4-87 (ISO 898.1-78) в этом документе определены группы прочности и их количество. Предусмотрено 11 классов 3.6; 4.6; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.
Каждое из этих обозначений подлежит расшифровке. Для этого достаточно первую цифру перемножить на 100 и результатом станет предел прочности металла. То есть болт с номером 9.8 будет обладать пределом прочности в 900 Н/кв. мм. Если число после точки перемножить на 10, то результатом станет размер предела текучести. Он обозначает то напряжение, по достижении которого вступает в силу необратимый процесс пластической деформации.
Кстати, при выполнении расчетов болтовых соединений необходимо закладывать большой запас прочности от предела текучести. Как правило, его принимают в два или три раза больше от номинала.
Метизы, предел прочности которого равен или превышает 800 МПа, применяют для сооружения крановой техники, мостовых конструкций, на железной дороге. Такие болты называют высокопрочными и относят к группе 8.8, а гайки 8.0 и больше.
Маркировка на головке болтов и гаек
Как метрические, так и дюймовые болты могут быть идентифицированы путем осмотра головки. Для начала, расстояние между лысками головки метрического болта измеряется в мм, тогда как у дюймового — в дюймах (тоже самое применимо и для определения гаек). Соответственно, стандартный дюймовый ключ не подойдет для использования с метрическим крепежом, и наоборот также. Кроме того, на головках большей части дюймовых болтов обычно имеются радиальные зарубки (на метрических тоже применяется такая маркировка, но реже), которые определяют максимальное допустимое усилие затягивания болта (класс прочности). Чем больше количество зарубок, тем выше класс прочности (на автомобилях обычно применяются болты со степенью прочности от 0 до 5 зарубок). Класс прочности метрических болтов определяется цифровым кодом (подробнее об этом мы писали в этой статье ). Цифры кода обычно отливаются, как и для дюймовых, на головке болта (на автомобилях обычно применяются болты классов прочности 8.8, 10.9, и 12.9).
Как расшифровывается маркировка?
Первая цифра (перед точкой). Характеризует предельную прочность крепежа на растяжение. Показывает 0,01 от ее значения, выраженного в МПа.
Пример. Для болта 4.6 предел прочности составляет 4 : 0,01 = 400 МПа.
Вторая цифра (после точки). Показывает десятую долю отношения величин характеристик – предел текучести к пределу прочности стали.
В данном случае (4.6) – 400 х 0,6 = 240 МПа. Эта характеристика показывает предельную нагрузку. Превышение ее значения приводит к невосстанавливаемой деформации болта, по сути, его изгибу (излому).
Рекомендация – при выборе крепежной детали необходимо учитывать ее запас прочности. В зависимости от места установки превышение значения должно быть не менее чем в 2, а то и 3 раза.
Обозначение болтов, наносимое при маркировке
На все болты, кроме цилиндрических с отверстием для шестигранного ключа, маркировку наносят сверху на головке. Цилиндрические изделия маркируются на торцевой стороне. Обозначение болтов наносится в виде углубленных в головку символов или выпуклых знаков. Выпуклая маркировка на торцевой части головки наносится редко, чаще всего знаки углубляют. В противном случае высота обозначений четко регламентируется в зависимости от диаметра детали.
Две цифры на головке болта обозначают класс прочности изделия. Данная величина имеет огромное значение. От нее зависит, сможет ли соединение выдержать ту нагрузку, которая необходима в данном случае. Существует 11 классов прочности, их обозначают двумя символами с точкой между ними. Первое обозначение характеризует прочность болта, а второе — текучесть материала, из которого он произведен
На крупных промышленных объектах, в авто- и авиамоделировании данному показателю уделяется особое внимание. Несоответствие символам маркировки может стать причиной поломок и создания аварийных ситуаций на объекте
Обозначение высокопрочного болта начинается от маркировки 8.8 до 12.9.
Маркировка производителя — клеймо с условным обозначением производителя, которое обозначает, что перед выходом с производства деталь прошла все обязательные проверки качества и отвечает параметрам, нанесенным на деталь. Отсутствие клейма производителя возможно, но может быть признаком того, что деталь не соответствует стандартам качества.
Обозначение резьбы. Обязательным является нанесение информации на головку болта с левой резьбой. Оно обозначается в виде стрелки. Соединения с правой резьбой отдельно не маркируются.

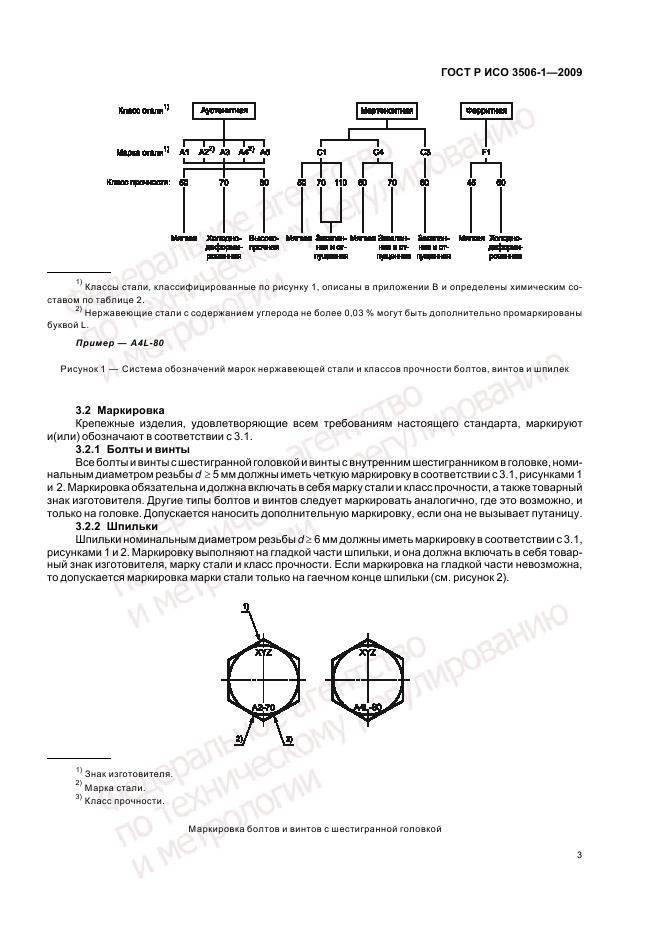

Буквы на головке. Данные символы могут обозначать металл, из которого был изготовлен болт, и класс стали. Обозначение А2 и А4 наносятся на болты, произведенные из устойчивых к химическим веществам и воздуху материалов. Подчеркивание обозначает то, что деталь была произведена из марсианской стали с низким содержанием углерода.
2 Коротко о стандартах гаек и болтов
На данный момент все резьбовые соединения унифицированы по международным и государственным стандартам (ISO, ГОСТ, DIN). Необходимость в такой унификации была очевидной изначально, но далеко не все производители гаек и болтов стремились к ней. Им было выгоднее иметь свои производственные стандарты.
Первая система унификации была придумана Витворотом в 1841 году в Британии. Она используется англичанами и до сих пор. Также действуют следующие стандарты резьбы на болтах:
- американская система резьб, созданная Селлерсом в 1864 году;
- унифицированная система (применяется в англоязычных странах), составленная на базе систем Селлерса и Витворта;
- DIN – немецкая система (имеются стандарты DIN EN, DIN ISO и другие);
- ISO – метрическая стандартная система, используемая с 1964 года во многих государствах.
В 1970-х годах ISO была улучшена Национальным институтом США до ANSI/ISO. Сейчас именно она считается наиболее распространенным стандартом для резьбовых соединений.
В Советском Союзе, а сейчас в России и СНГ чаще используются ГОСТы – обязательные для исполнения Государственные (межгосударственные) стандарты.
Доска объявлений метизов и крепежа
| Фото | Тема объявления | Компания / Город |
|---|---|---|
Шайбы высокопрочные ГОСТ Р 52646-2006 (22355-77) 16.09.2021 | АК Болт и Гайка Москва. +7(915)158-78-48 | |
Производство болтов по ГОСТу 7798 от 24мм до 48мм 09.10.2021 | 34 Метиза, ООО Волжский. ( 8443 ) 34-27-01 ; 34-27-04 | |
Метизы и крепеж оптом 28.07.2020 | ЛенСпецОпт, ООО Всеволожск. +7 921 592-04-65 | |
Болт- винт стяжной Для труб вертикального бурения 09.10.2021 | Мвест, ООО Челябинск | |
Проволока 60С2А. Проволока 51ХФА. Проволока пружинная. Проволока ГОСТ 08.10.2021 | ГП Стальмаш г.Екатеринбург Екатеринбург | |
Канаты стальные (тросы) ГОСТ 2688 80 ф 4,1 – 56, 0 мм. 08.10.2021 | ООО МЕГАПРОМ Орел | |
калиброванные круги, стальные, гост, металлопрокат, Москва, 08.10.2021 | Металлоторг, АО Москва | |
Сетка кладочная 08.10.2021 | Сварка, НПВФ, ЗАО Чебоксары | |
Куплю канат стальной, трос металлический, с хранения спрос 08.10.2021 | Промсвязькомплект, ООО Самара | |
ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА СББ – СПИРАЛЬНОГО БАРЬЕРА БЕЗОПАСНОСТИ ( 08.10.2021 | Арго, ООО Екатеринбург | |
Гайка оцинкованная м2 – м16 07.10.2021 | МЭРК, ООО Санкт-Петербург | |
Гайка-барашек ОСТ 1 11491-74, ОСТ 1 11492-74, ГОСТ 3032-76 07.10.2021 | РусСпецКрепеж, ООО Таганрог | |
Заклепка стальная под молоток ГОСТ 10299-80-10303-80 07.10.2021 | РСК, ООО Таганрог | |
Винт DIN7991 07.10.2021 | Сандина, ООО Санкт-Петербург | |
Производство винтов,шурупов под заказ. 07.10.2021 | Металика-2, ООО Брест | |
Шпилька сталь 12х18н10т, 20х13, 14х17н2 07.10.2021 | ПК Урал, ООО Екатеринбург | |
Анкерная шпилька FIS A, RG M, FHB-II 07.10.2021 | ФИШЕР УРАЛСИБ Екатеринбург | |
Проволока пчеловодная 0,5мм светлая 07.10.2021 | ГК Сталь, ООО Магнитогорск | |
Шпилька ГОСТ 9066-75.Резьбонакатка.Резьбонарезка. 07.10.2021 | Промсталькомплект, ООО Орёл | |
Плиты монтажные чугунные 06.10.2021 | ВелСтанкоПром, ООО Великие Луки |
Все объявления из рубрики Метизы и крепеж (23269)
Анкеры Гвозди строительные Дюбели, дюбель-гвозди Железнодорожный крепеж Канат стальной Лента стальная Метрический крепеж: болт, гайка, шайба Нержавеющий крепеж Перфорированный крепеж Проволока сварочная Проволока стальная Прокат калиброванный Прочие крепеж и метизы Саморезы Сетка металлическая Такелаж, тросы, цепи, коуши Шурупы Электроды сварочные | |
Крупные регионы: Москва и Московская обл., Нижегородская обл., Ростовская обл., Другие страны: |
ГОСТы
Болты ГОСТ 7798-70 с шестигранной головкой относятся к классу общепромышленного крепежа. Они могут изготовляться диаметром от 6 до 48 мм. Класс точности болтов – В. Изготавливается данный вид крепежа из сталей различных марок, конкретный класс стали определяется назначением крепежа. Применяются углеродистые, холодостойкие, нержавеющие, жаропрочные и другие типы стали. На болты ГОСТ 7798-70 наносится метрическая резьба установленной длины. Точность ее исполнения, обозначается полем допуска резьбы, чем его значение больше — тем больше отклонение от номинальных значений параметров резьбы. В соответствии с ГОСТ 7798-70, достаточным считается величина поля допуска в 6g. Для правильного подбора болтов, следует учитывать параметры соединяемых элементов. Например, если речь идет о трубопроводах, то необходимо знать: тип рабочей среды трубопровода; рабочее давление в трубопроводе; температуру рабочей среды; марку стали устанавливаемых фланцев. Для создания надежного фланцевого соединения, болты ГОСТ 7798-70 применяются совместно с соответствующими уплотнительными материалами, гайками и шайбами. Болты ГОСТ 7798-70 могут выполняться в различном исполнении, при этом, версии исполнения, определяются предприятием-изготовителем. Варианты исполнения: исполнение 1: у болта диаметр гладкой части соответствует значению номинального диаметра; исполнение 2; у болта диаметр гладкой части соответствует среднему значению диаметра. Болты ГОСТ 7798-70 в исполнении 1 производятся без шплинтовых отверстий, а болты в исполнении 2 — с шплинтовыми отверстиями в стержне. Предусмотрены виды исполнения 3 и 4. При исполнении 3, в головке болта создаются 2 сквозных отверстия, при исполнении 4, на торцевой части головки болта имеется специальная лунка. Технические характеристики болтов ГОСТ 7798-70 максимальная рабочая нагрузка — 3,2 тонны; класс точности – B; поле допуска резьбы — 6g. классы прочности — 4,8; 5,8; 8,8; 10,9;
| Параметры болта | Номинальный диаметр резьбы d | |||||||||||||||
| М6 | М8 | М10* | М12* | M14* | M16 | М18 | М20 | М22* | М24 | М27 | М30 | М36 | М42 | М48 | ||
| Шаг резьбы, P | крупный | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| мелкий | — | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | |
| Размер под ключ, S | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | |
| Диаметр, d1 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | |
| Высота головки, k | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 12 | 12,5 | 14 | 17 | 17 | 18,7 | 22,5 | 26 | 30 | |
| Диаметр описанной окружности e, не менее | 10,9 | 14,2 | 18,7 | 20,9 | 24 | 26,2 | 29,6 | 33 | 35,7 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
| hw, не менее | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 | |
| dw, не менее | 8,7 | 11,5 | 15,5 | 17,2 | 20,1 | 22 | 24,8 | 27,7 | 30 | 33,2 | 38 | 42,7 | 51,1 | 59,9 | 69,4 | |
| Длина резьбовой части, b | L≤125 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | 102 |
| 125 | — | — | 32 | 36 | 40 | 44 | 48 | 48 | 52 | 60 | 66 | 72 | 84 | 96 | 108 | |
| L>200 | — | — | — | 49 | 53 | 57 | 61 | 61 | 65 | 73 | 79 | 85 | 97 | 109 | 121 |
Все параметры в таблице указаны в мм.
* 01.01.1991г. в ГОСТ внесено изменение, предусматривающее возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:
| Параметры болта | Номинальный диаметр резьбы d | |||
| М10 | М12 | M14 | М22 | |
| Размер под ключ, S | 16 | 18 | 21 | 34 |
| Диаметр описанной окружности e, не менее | 17,6 | 19,9 | 22,8 | 37,3 |
| dw, не менее | 14,5 | 16,5 | 19,2 | 31,4 |
Аналогами болтов с шестигранной головкой, класс точности В ГОСТ 7798-70, являются изделия, изготовленные по ГОСТ: ГОСТ 7805-70, ГОСТ 15589-70.
Как выбрать болты, винты и шпильки
Более или менее углубившись в суть вопроса, уже не так страшно отправляться в строительные маркеты за болтами и прочими креплениями. А так как ориентироваться придется исключительно по маркировке изделий, настоятельно рекомендуется запомнить, что подобную штамповку имеют только болты-шестигранники, цилиндрические винты с внутренними шестигранными пазами для закручивания, а также гайки и шпильки.
При этом на болтах подобные обозначения следует искать сразу под фирменным штампом производителя, часто совпадающим с торцевой частью головки изделия. Еще важнее запомнить, что отсутствие разделительной точки между цифрами маркировки свидетельствует о том, что крепление было отлито из мартенситной стали низкоуглеродистого типа.
В то же время наличие одного или двух штрихов в этом месте обозначает класс прочности. Отсутствие же специфических рисок в этом месте говорит о том, что перед покупателем крепление маркировки не выше 6.8.
А вот со шпильками дела обстоят несколько иначе, поскольку класс прочности на них обозначается с помощью специальных зашифрованных условных обозначений. Среди них черная жирная точка (8.8), плюсик (9.8), квадратик (10.9) и треугольник (12.9). А чтобы эти значки не стерлись от времени или чрезмерно интенсивной эксплуатации, предусматривается их углубленная проштамповка на торцевой части крепления.
С гайками все просто и сложно одновременно. Так, с одной стороны здорово, что производители маркируют весь торец. Но иногда возникают проблемы, поскольку применяются если не откровенно старые, то устаревшие ГОСТы, начиная с ГОСТ 1759.0-87 по ТУ и заканчивая ГОСТ Р 52628-2006.
Интересные факты
- Сплавы из титана, удельный вес которых превышает алюминиевые примерно на 70 %, прочнее их в 4 раза, поэтому, по удельной прочности сплавы, содержащие титан, выгоднее использовать для самолетостроения.
- Многие алюминиевые сплавы превышают удельную прочность сталей, содержащих углерод. Сплавы из алюминия имеют высокую пластичность, коррозийную стойкость, прекрасно обрабатываются давлением и резанием.
- У пластмасс удельная прочность выше, чем у металлов. Но из-за недостаточной жесткости, механической прочности, старения, повышенной хрупкости и малой термостойкости ограничены в применении слоистые пластики, текстолиты и гетинаксы, особенно в крупногабаритных конструкциях.
- Установлено, что по выносливости к коррозии и удельной прочности, металлы черные, цветные и многие их сплавы уступают стеклопластикам.
Механические свойства металлов являются важнейшим фактором использования их в практических нуждах. Проектируя какую-то конструкцию, деталь или машину и подбирая материал, обязательно рассматривают все механические свойства, которыми он обладает.
Cвойства крепежа
Метизы, выпускаемые различными предприятиями, отличаются друг от друга геометрическими параметрами, формой, материалом, предназначением. Кроме этого их можно различить по типу покрытия и ряду других. Кроме, названных свойств болты одного типа отличаются параметрами прочности.
Например, болт М16, может быть использован для крепления деталей забора или ограждения и такой же болт, может быть, использовать для сборки мостовой или крановой конструкции. Соответственно для первого варианта может быть использован болт с меньшими прочностными параметрами, чем для второго варианта применения. Болты, применяемые для сборки кранов и аналогичного оборудования называют крановыми. Они отличаются более высокой прочности и для их изготовления применяют особо прочные стали. В РФ действует ГОСТ 7817-70, который нормирует требования к крепежу, применяемого в особо ответственных конструкциях.
Метизы имеют несколько форм исполнения – болты, гайки, винты и пр. Каждое из указанных изделий применяют для решения определенных задач. Для их изготовления применяют различные стали и разные технологии. От этого зависит и та маркировка, которая будет нанесена на поверхность крепежа.
Виды крепления болтов
Резьбовые соединения конструктивно отличаются друг от друга.
Болтовое
Болт – деталь, снабженная головкой и резьбой на разных концах. Резьба необходима для навинчивания гайки. Головку подхватывают снаружи гаечным ключом.
Для установки метиза на соединяемых поверхностях высверливают отверстия большего диаметра. С торцевой стороны снимают фаску.
Болтовое крепление легко заменить при обрыве.
Недостаток соединения – требует много места, что приводит к увеличению габаритов и веса конструкции.
Достоинство – легкая замена при обрыве.
Винтовое
Винт ввертывают в корпус специальным торцевым инструментом. Головка бывает разной формы, в т. ч. 6-гранной. Главное отличие – малая площадь установки.
Отрицательный момент: при монтаже резьба часто повреждается, извлечь часть крепежа трудно. Поэтому винтовое соединение не применяют при многократном монтаже/демонтаже.
С помощью шпилек
Шпилька – крепежное изделие цилиндрической формы без головки, на концах которого имеется резьба одинакового диаметра. На одной стороне выполнена тугая нарезка. Другой конец необходим для установки гайки.
Крепление с помощью шпилек востребовано при частой сборке конструкции.
Элемент востребован при частой сборке/разборке конструкции и установке в труднодоступных местах. Шпилька может гнуться и терять прочность. От сильных нагрузок резьба часто срывается.
8.8 Испытание ударом по головке полноразмерных болтов и винтов диаметром d £ 10 мм и длиной, слишком малой для проведения испытаний на растяжение на косой шайбе
Испытаниеударомпоголовкеследуетпроводить, какпоказанонарисунке 4.
Принанесениинесколькихударовмолоткомголовкаболтаиливинтадолжнаизогнутьсянаугол, равный 90°-β (см. таблицу 12) безпризнаковрастрескиваниявзакругленномучасткепереходаголовкикстержню, чтоустанавливаетсяприосмотресувеличениемнеменеевосьмикратного, нонеболее
десятикратного.
Дляболтовивинтовсрезьбойдоголовкидопускаетсяпоявлениетрещинывпервомвиткерезьбы приусловии, чтоголовканеоторвалась.
Примечания
1
Значенияdhиr2 (r1= r2) см. втаблице 10.
2 Толщинаиспытательнойпластиныдолжнабытьбольше 2
d.
Рисунок 4
–Испытаниеголовкинапрочность
Таблица 12 – Значенияуглаβ
Класспрочности | 3.6 | 4.6 | 5.6 | 4.8 | 5.8 | 6.8 | 8.8 | 9.8 | 10.9 | 12.9 |
β | 60° | 80° |
