Компрессор из газового баллона своими руками

О том, как сделать ресивер из газового баллона

Для того чтобы работы прошли правильно и конечный продукт получился полностью безопасным в эксплуатации, очень важно знать до начала работ, как сделать ресивер из газового баллона. Первое, что требуется – это подготовить непосредственно емкость, инструменты и запастись временем, поскольку для изготовления ресивера по всем правилам может потребоваться несколько часов

Важным элементом является реле давления, поскольку оно будет регулировать его в готовом агрегате. Также среди запчастей должен находиться и манометр, рассчитанный на 10 атм. Газовый баллон в качестве ресивера используется не первый год, поэтому в интернете можно найти много подробных планов и чертежей по его созданию, если опыта в подобной работе еще нет.

Когда все инструменты собраны, наступает следующий этап – сборка, а именно, столярные работы. Прежде всего, необходимо подготовить баллон, открутить или срезать вентиль, чтобы уменьшить давление внутри, затем промыть водой обязательно в большом количестве, чтобы убрать остатки содержимого со стенок. Таким образом, будущий ресивер из газового баллона готов к дальнейшей работе. После того как баллон будет подготовлен, потребуется найти деревянную основу, подойдет, если нет ничего другого и обычная ДСП. После к баллону потребуется приварить две ножки, как раз для последующего удобного крепления баллона к приготовленной деревянной основе.

Для того чтобы создать ресивер из газового баллона своими руками, потребуется очистить старую краску, чтобы зачистить ржавчину, если она имеет место быть, поскольку она ухудшает состояние баллона, следовательно, и его надежность. Сборка и отладка конструкции в целом может занять несколько дней, поэтому лучше всего сразу посмотреть, как выглядит готовый ресивер из газового баллона, фото также можно отыскать в сети.

Обратный клапан – вещь необходимая, так как он позволяет мотору спокойно и плавно запускаться даже при наличии высокого давления внутри системы. Если его не установить, то конструкция будет просто гудеть и не запускаться

Подобное поведение может стать причиной перегрева всей конструкции, поэтому на это важно обратить особое внимание. Электроконтактное реле позволяет не испытывать проблем с включением и отключением агрегата при достижении определенных значений воздушного давления, регулятор давления с отстойником воды, а также встроенным фильтром и манометром позволяет выставлять желаемое рабочее давление и не беспокоиться о чистоте имеющегося воздушного потока

Таким образом, ресивер из газового баллона потребует от человека особых знаний и умений, но позволит обеспечить бесперебойную работу агрегата при условии, что он собран в соответствие с нормами и требованиями по безопасности. Если собственных знаний не достаточно или имеются сомнения, лучше выбрать хорошее обучающее видео, или проконсультироваться со специалистом, чтобы избежать неприятностей в процессе использования не надежной конструкции

Внимание к мелочам – залог успеха, в отношении ресивера эта истина также справедлива и должна выполняться особенно тщательно

Компрессор можно назвать довольно распространенным оборудованием, которое применяется для создания давления в различных системах. Встречается просто огромное количество различных вариантов исполнения подобных устройств, все они характеризуются высокой эффективностью в применении. Промышленные компрессоры обходятся в достаточно большие деньги, именно поэтому многие рассматривают возможность создания конструкции своими руками. В интернете встречается много различных инструкций, при выборе учитывается требуемая мощность и производительность. Рассмотрим особенности создания самодельного компрессора из газового баллона подробнее.

Воздушный компрессор из автодеталей

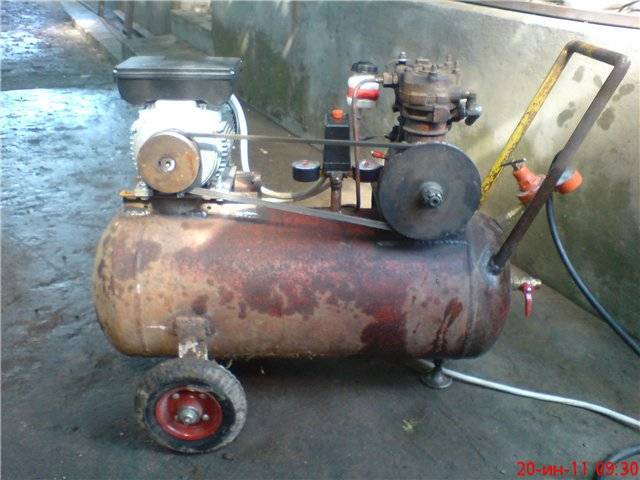

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать. 1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

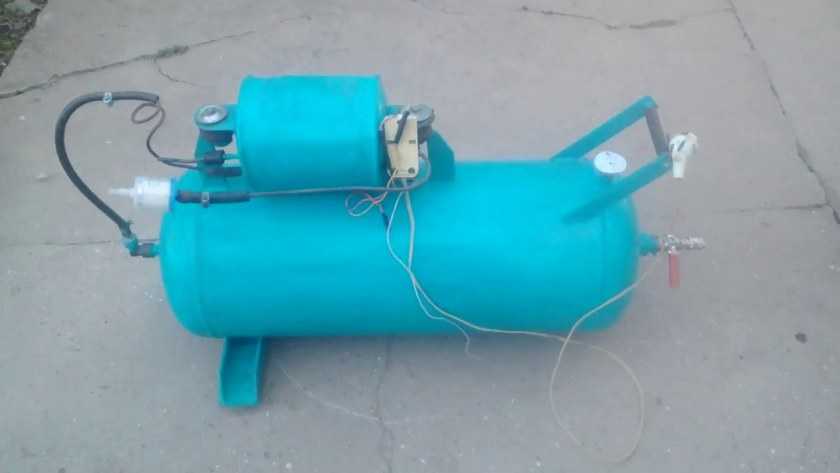

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Воздушный компрессор средней мощности

Проблем с созданием профессионального нагнетателя воздуха в домашней мастерской также не возникает. Перед непосредственным проведением работ нужно найти следующее:

1. Измерительный прибор, предназначенный для контроля давления.
2. Ресивер для компрессора.
3. Реле, которое позволяет изменять и контролировать требуемое давление.
4. Переходящие элементы с резьбовой поверхностью.
5. Топливные фильтры для контроля чистоты воздушного потока.
6. Крестовина водопроводного типа.
7. Редуктор с масловлагоотделяющим фильтром.
8. Мотор, предназначенный для применения на компрессорной установке.
9. Гибкие фиксирующие хомуты.
10. Моторное масло.
11. Тумблер, предназначенный для обрыва сети на 220 В.
12. Латунные трубки и малостойкие шланги.
13. Фильтры системного питания.
14. Краска по металлу.
15. Герметические вещества.
16. Соединительные элементы, в качестве которых могут применяться шпильки, болты и гайки, а также многие другие подобные изделия.

В рассматриваемом случае в качестве основы применяется компрессор от старой холодильной установки. Его применение характеризуется одним существенным достоинством – есть пусковое реле.

Среди особенностей схемы установки отметим следующие моменты:

1. Для начала рекомендуется провести замену масла. Специальное компрессорное масло имеет в составе большое количество различных присадок, которые существенно расширяют область применения устройства.
2. Используемый элемент от холодильника, которые могут применяться для транспортировки воздуха. Запаянная трубка должна быть удалена, для чего она срезается.
3. Баллоны применяются для накопления воздуха перед его подачей. Примером можно назвать огнетушитель типа ОУ-10, рабочий объем которого составляет 10 литров.
4. Для того чтобы упростить перемещение компрессора рекомендуется разметить все на одном основании, в качестве которой используется фанера или доска.
5. Двигатель можно закрепить при помощи шпилек, для которых предварительно создаются специальные отверстия.
6. Ресивер должен быть расположен исключительно в вертикальном положении. Стоит учитывать, что нужно обеспечивать надежное крепление этого элемента.
7. Для того чтобы исключить попадание в систему пыли следует проводить установку специальных масляных фильтров. Даже несущественная концентрация различных примесей может негативно отразится на процессе покраски. Также нельзя допускать попадание влаги.
8. Трубки на выходе фиксируются при помощи специальных хомутов. Это связано с тем, что слишком высокое давление оказывает негативное воздействие на трубки.
9. Фиксируется и регулировочное реле, предназначение которого заключается в контроле давления. За счет этого существенно расширяется функциональность устройства.
10. Устанавливается тумблер, отвечающий за включение и выключение оборудования. Обесточивание конструкции не предусматривает отсоединение кабеля от сети питания, что достаточно удобно.

В целом можно сказать, что получаемый компрессор характеризуется достаточно высокой функциональностью в применении.

Из чего и как в домашних условиях можно сделать воздушный компрессор высокого давления своими руками

Я решил изготовить в домашних условиях компрессор высокого давления своими руками. При изготовлении компрессора нужно будет приваривать детали, соединять фитинги и сам процесс требует много времени. Перечня фитингов, которые я использовал, я не дам, так как ваш проект наверняка будет отличаться, и, возможно, ваше исполнение потребует иных компонентов. Я дам только самые основные компоненты из чего можно сделать мощный компрессор.

• Газовый баллон 100 литров (по желанию – еще один)
• Двигатель компрессора
• Электродвигатель 120/220 В
• Полосовая сталь 7,62 см
• П-образный стальной профиль 25 см и длиной 81 см
• Воздушный выключатель
• Односторонний воздушный клапан
• Клапан слива воды из баллона
• Разнообразные фитинги для медных и газовых труб
• Мастика для заделки стыков труб
• Манометр
• Регулятор подачи воздуха

Инструкция как собрать компрессор своими руками:

Газовый бак, который вы будете переделывать, должен быть пуст и просушен в течение нескольких месяцев, чтобы исключить возможность взрыва при сварочных работах.

Возьмите стальную полосу 7,62 см и толщиной 6 мм, согните с двух сторон под углом 90°, вам понадобятся две таких детали. Длина стальной полосы зависит от высоты, на которую вы хотите поднять баллон. Я взял полосу 66 см, среднюю часть сделал 30 см, боковые части соответственно по 18 см, это ножки.

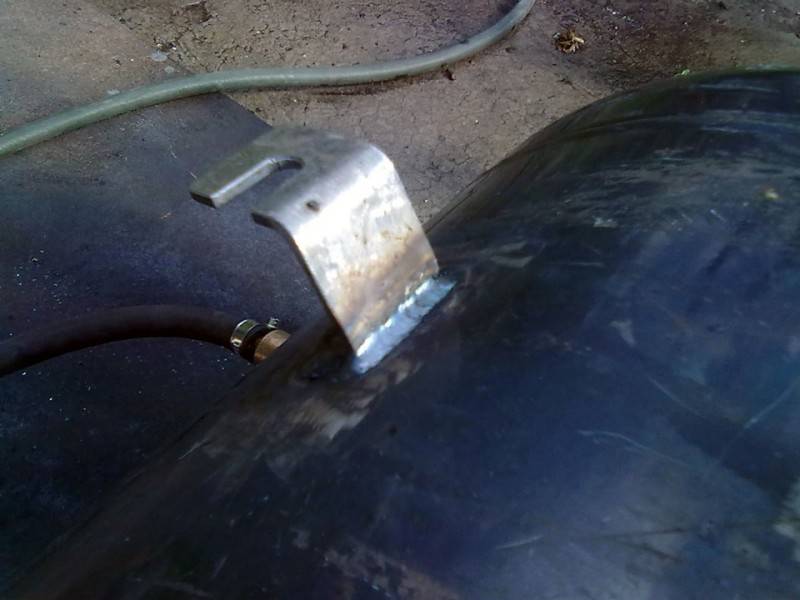

Приварите ножки к пропановому баку спереди и сзади, выровняйте их относительно друг друга. Поставьте его на пол, он должен стоять на ножках ровно.

Затем возьмите 25 см-вый профиль и поставьте его на пропановый баллон сверху. С заднего конца положите двигатель компрессора, с переднего – электродвигатель, приводной ремень не должен провисать. На профиле отметьте места для монтажных отверстий, просверлите их. Вставьте в отверстия болты и наденьте на них гайки.

Теперь переверните профиль. С нижней стороны отверстий приварите гайки. Когда приварите гайки, вытащите болты из отверстий. Поставьте профиль сверху, как раз над ножками, профиль должен лежать на поверхности ровно.

Теперь приварите его. В днище вам нужно прорезать отверстие по размеру гнезда одностороннего клапана. Теперь приварите гнездо в отверстие, шов должен быть герметичным.

Переверните вверх ногами. На передней части днища (где расположена стойка) просверлите отверстие под фитинг, через которое будете сливать конденсат. Нарежьте отверстию резьбу. Установите фитинг и запорный клапан. Переверните баллон и установите на места двигатель компрессора и электромотор. Вам нужно провести воздушную трубку подачи воздуха с односторонним клапаном от компрессора к задней части конструкции.

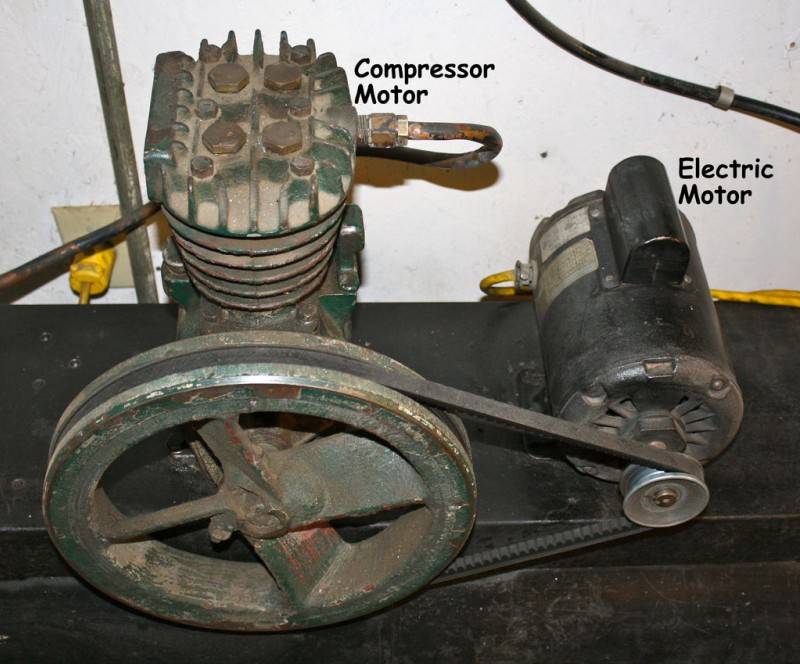

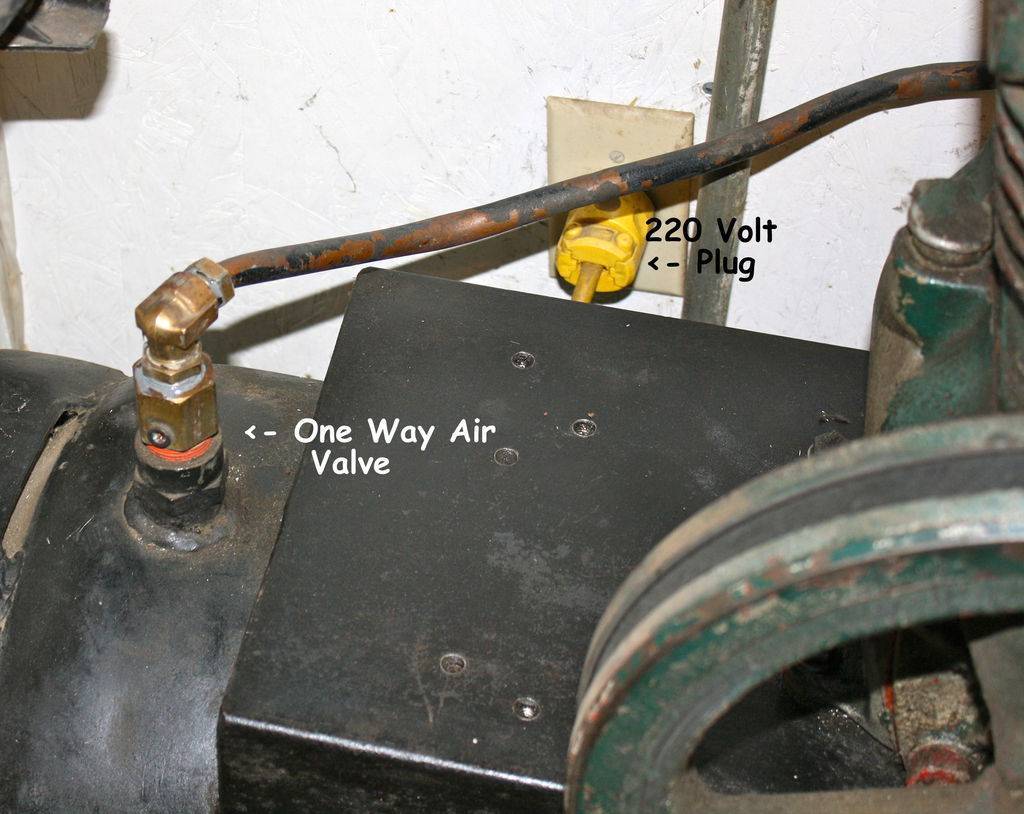

Я подключил двигатель 120/220В и включил в сеть 220 В. У двигателя большое начальное потребление тока и при включении в сеть 120 В может вырубить автоматы.

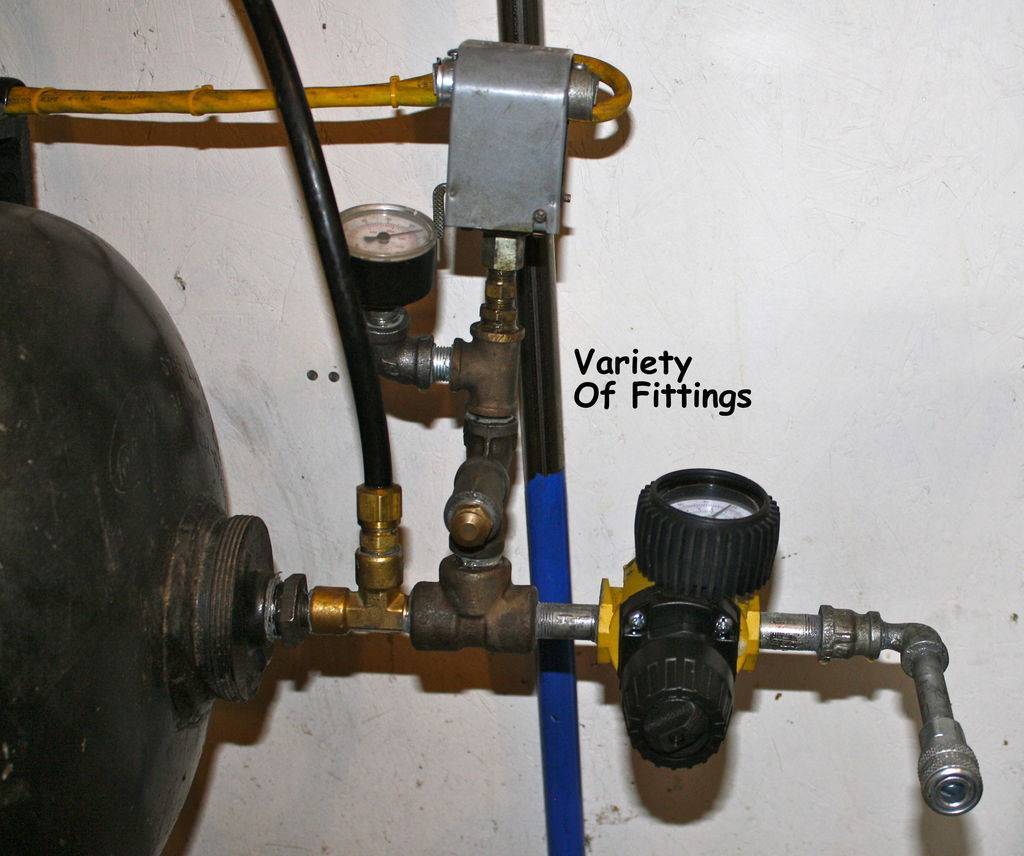

В основном, компрессор уже готов. Теперь вам нужно продумать выпуск воздуха. В резьбовое отверстие, куда вкручивался родной вентиль, вам нужно вкрутить переходной фитинг, оттуда уже можете ставить фитинги по своему усмотрению.

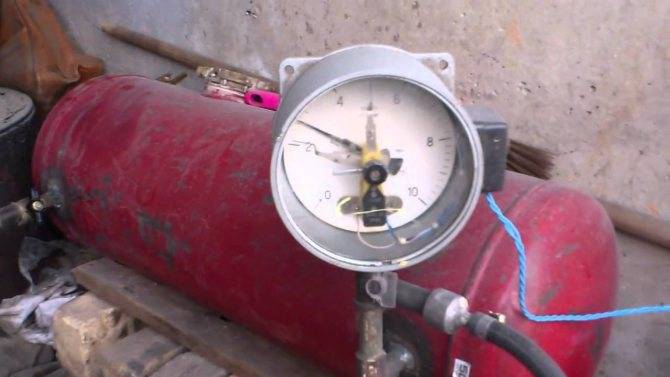

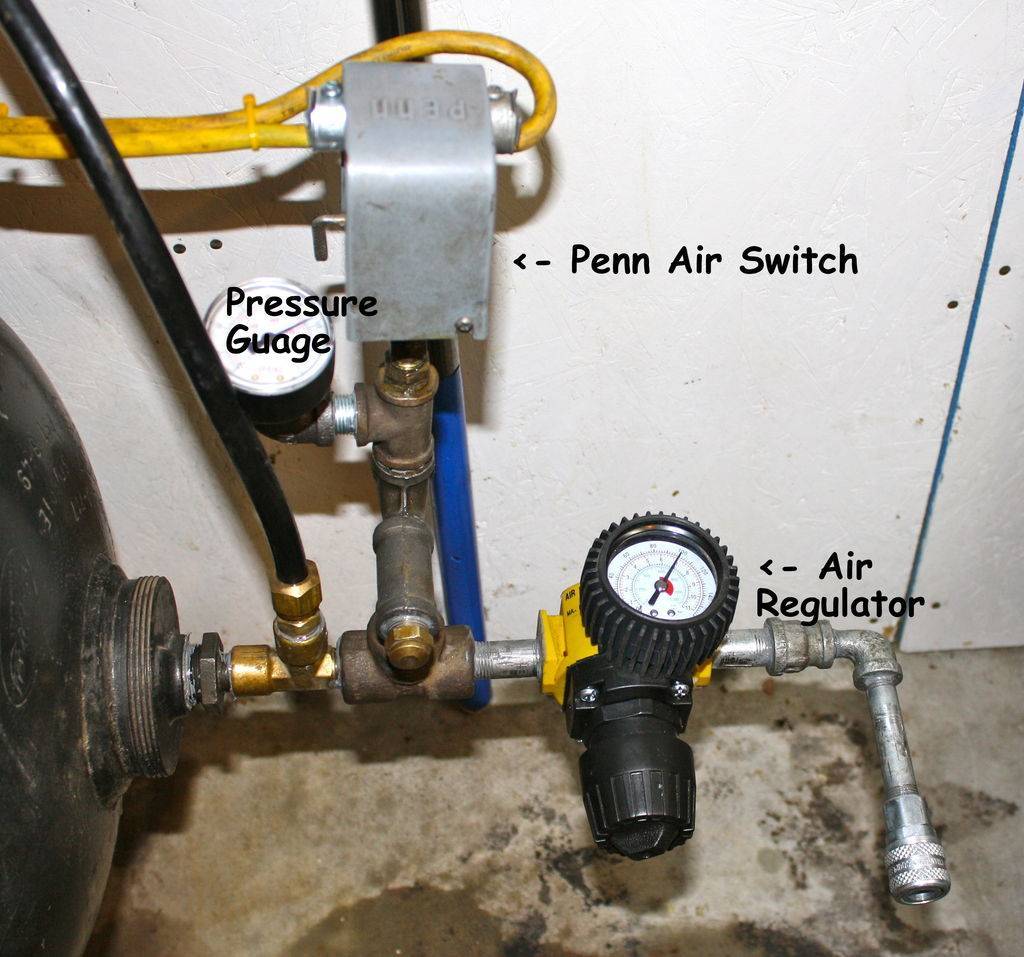

Обязательно нужно установить реле давления. Я подключил реле давления к питанию и к электромотору. Я установил отключение реле при давлении 7,4 атмосферы. Перед реле нужно будет установить клапан сброса давления. Я установил Т-образный переходник для отвода воздуха в дополнительный 100 л баллон, на него также установил воздушное реле. Все стыки труб должны быть промазаны мастикой. Сейчас при включении в сеть он должен начать наполняться воздухом.

Примечание Этот проект при своей достаточной простоте требует тщательного планирования. Той инструкции, что здесь дана, должно хватить для того, чтобы вы могли продумать и сделать свой компрессор.

Самое сложное – не проварить корпус насквозь. сначала соберите из фитингов черновой вариант подключения, чтобы убедиться, что у вас получится именно то, чего вы хотели. Фотографии помогут вам разобраться в основных моментах самодельного воздушного компрессора.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Установка необходимого давления

Довольно большое количество проблем возникает с установкой требуемого давления. Это связано с тем, что оно может варьировать в большом диапазоне в зависимости от следующих моментов:

1. Протяженности магистрали. С увеличением протяженности магистрали на выходе показатель существенно снижается.
2. Пропускной способности шланга. Этот показатель также оказывает влияние на давление.
3. Типа и мощности установленного мотора. Большое распространение получили устройства, которые питаются от сети 220 В.

Контроль рассматриваемого параметра проводится за счет манометра, который встроен в редуктор

При выборе манометра уделяется внимание его точности и многим другим моментам

Как подобрать оптимальные параметры ресивера

Выбор наиболее подходящего ресивера проводится по основным параметрам. Наиболее важным можно назвать объем, который зависит от следующих моментов:

1. Производительности установки. В рассматриваемом случае достаточно газового баллона, емкость которого составляет 25 литров.
2. Цикличности потребления сжатого воздуха. Этот показатель характеризуется тем, сколько раз приходится включать и выключать установку.

Перед непосредственным использованием газового баллона следует уделить внимание его целостности. Наличие даже незначительных дефектов определяет то, что устройство не может эксплуатироваться

Проверка проводится путем заполнения емкости водой. Кроме этого, вода позволяет освободить ее от остатков газа, которые не должны попасть в систему.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

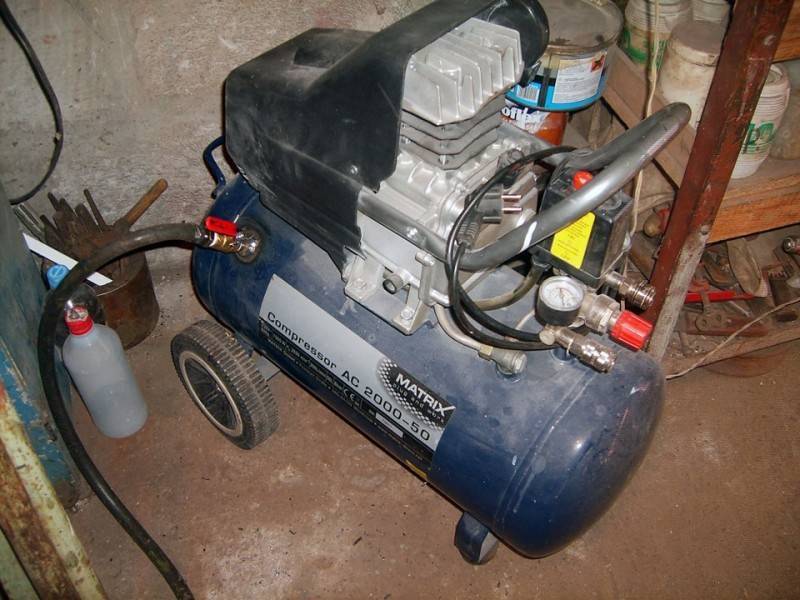

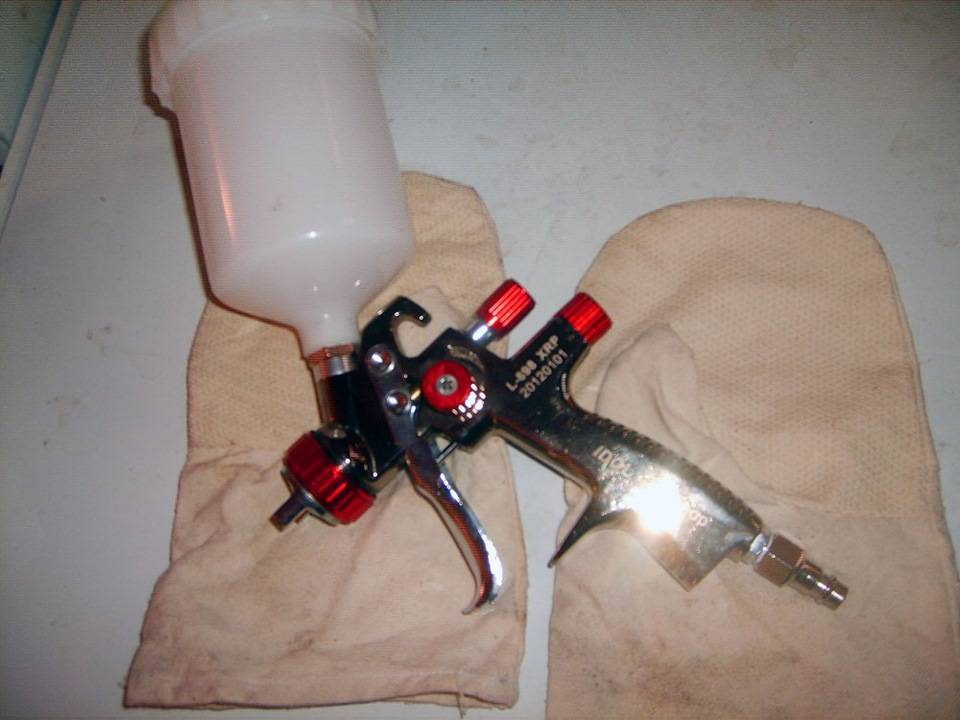

После последней попытки покрасить самым дешевым китайским пистолетом (Покраска капота) пришла мысль вроде “а плыви оно г@вном” и был куплен китайский пистолет подороже)))

Ну и как всегда — “Не мала баба клопоту — купила порося” ))) Воздуха новый пистолет хавает в разы больше, компрессор катастрофически не справляется. Это ведь так по-славянски — создать себе проблему и потом гордо ее решать)) Купить еще один компрессор на 220v значит краснеть от стыда всякий раз проходя мимо трехфазных розеток в гараже. А так как план по постройке 3-х фазного компрессора есть, и даже имеется готовый электромотор со шкивами, то решил пока что вытянуть из старого одноцилиндрового малыша все что он может дать — врезать ему в ресивер шаровый кран чтобы брать воздух во всю дырку:

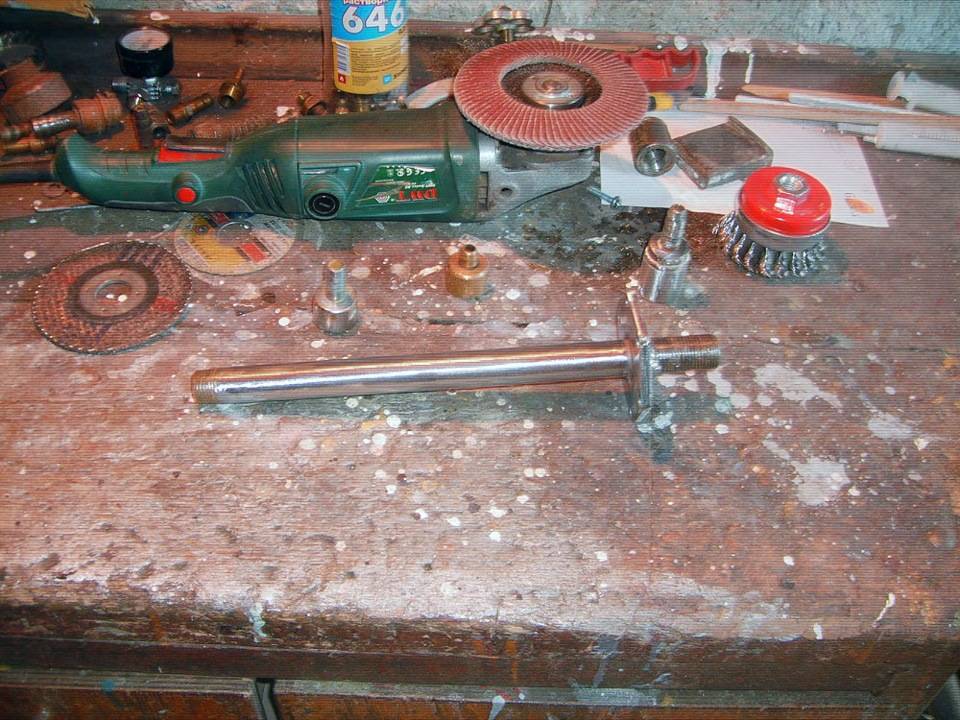

Сварные работы производил друг и по-совместительству сосед, парнишка профессионально варит отопление, сантехнику, так что если кому-то надо я свяжу.

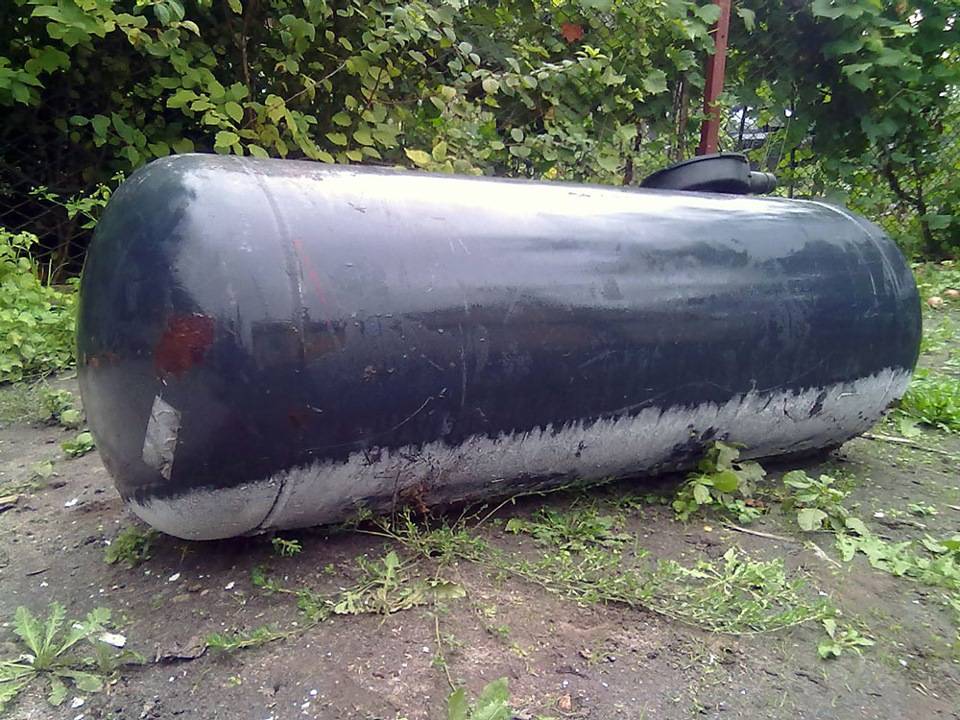

В качестве тяжелой артиллерии был куплен пропановый баллон от ГБО на 100 литров. Достался за $18 и был еще на половину полон газа))) Во время спуска в атмосферу баллон обмерзал и прекращал спускаться, по ватерлинии инея было видать сколько газа осталось)))

Пару суток баллон проветривался, потом наполнили его водой и начали варить. Сделал ножки из 4.5 мм стали чтобы повесить на стену вертикально…

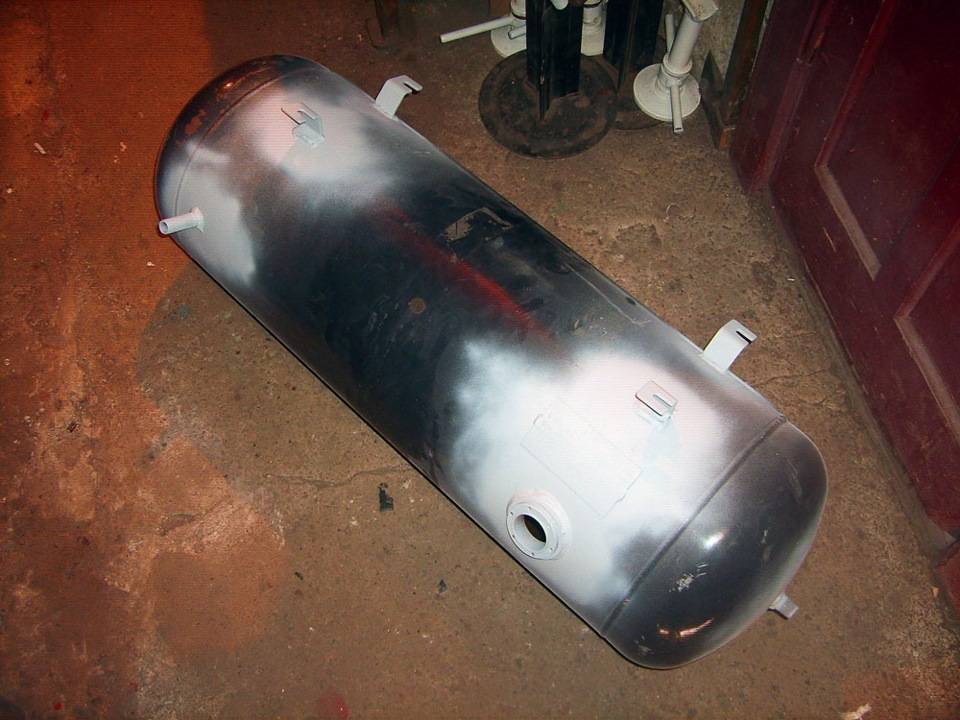

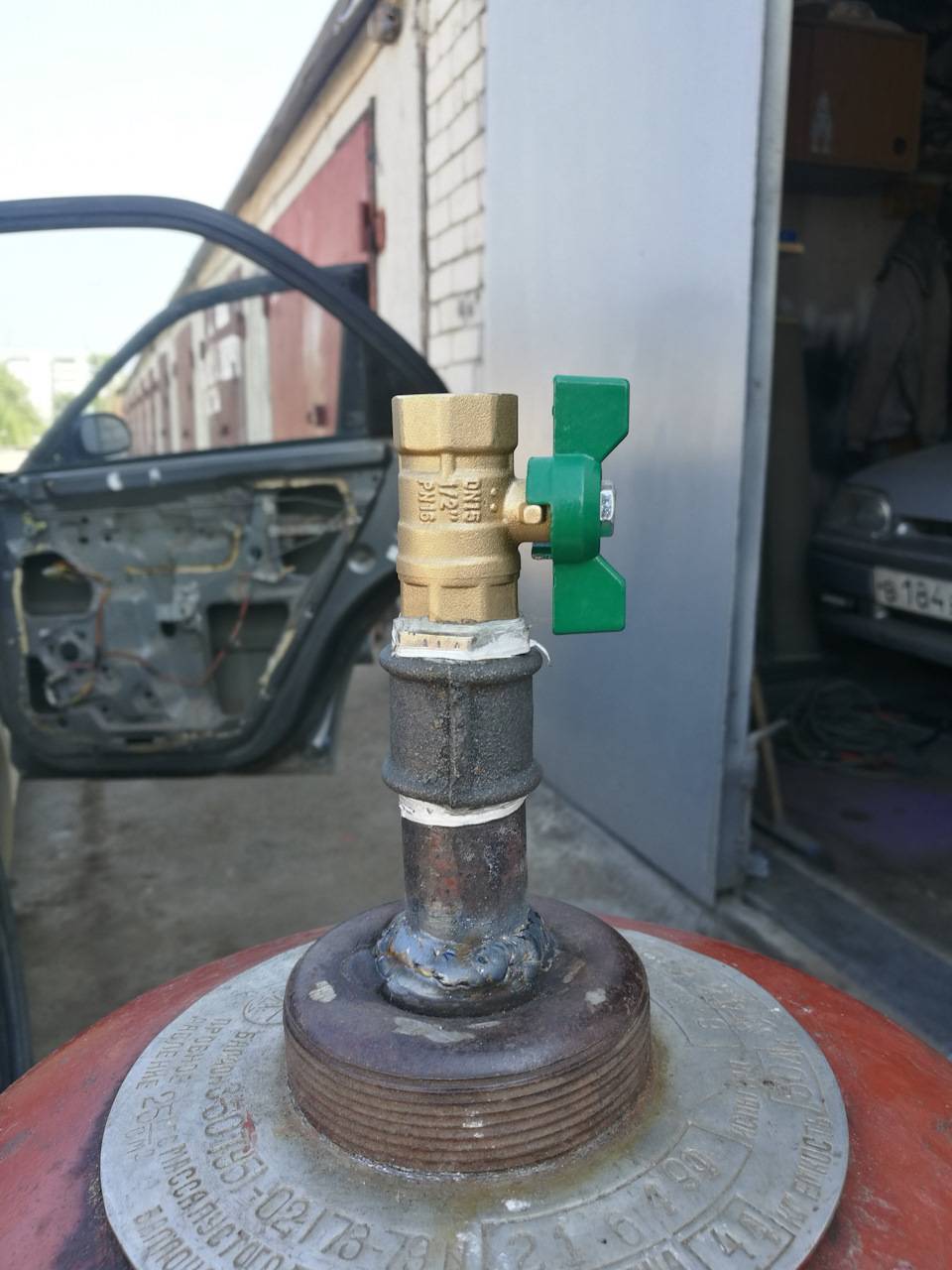

… снизу слив конденсата, сверху забор воздуха…

Вход воздуха сделан в место установки поплавка с расчетом чтобы поток ударялся о внутреннюю стенку ресивера и терял как можно больше влаги:

Проверка на 8 атмосферах показала что Ваня реально спец в сварных делах))) Чтобы на время защитить сварные швы был применён тот самый эпоксидный грунт в баллоне. Все было зачищено и загрунтовано:

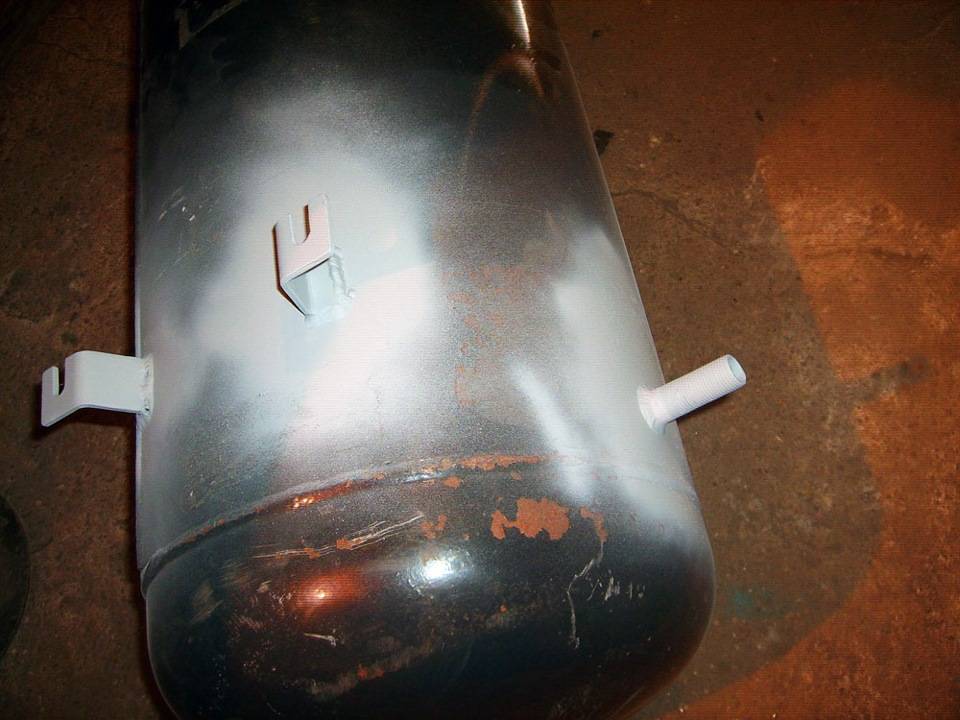

Часть подающей трубки которая будет находиться в ресивере красить не буду, пусть влажная среда будет проверкой этому грунту:

В системе теперь ресиверов на 150 литров, все соединения на ёлочках, единственный быстросъем перед пистолетом. Компрессор в шоке =)))

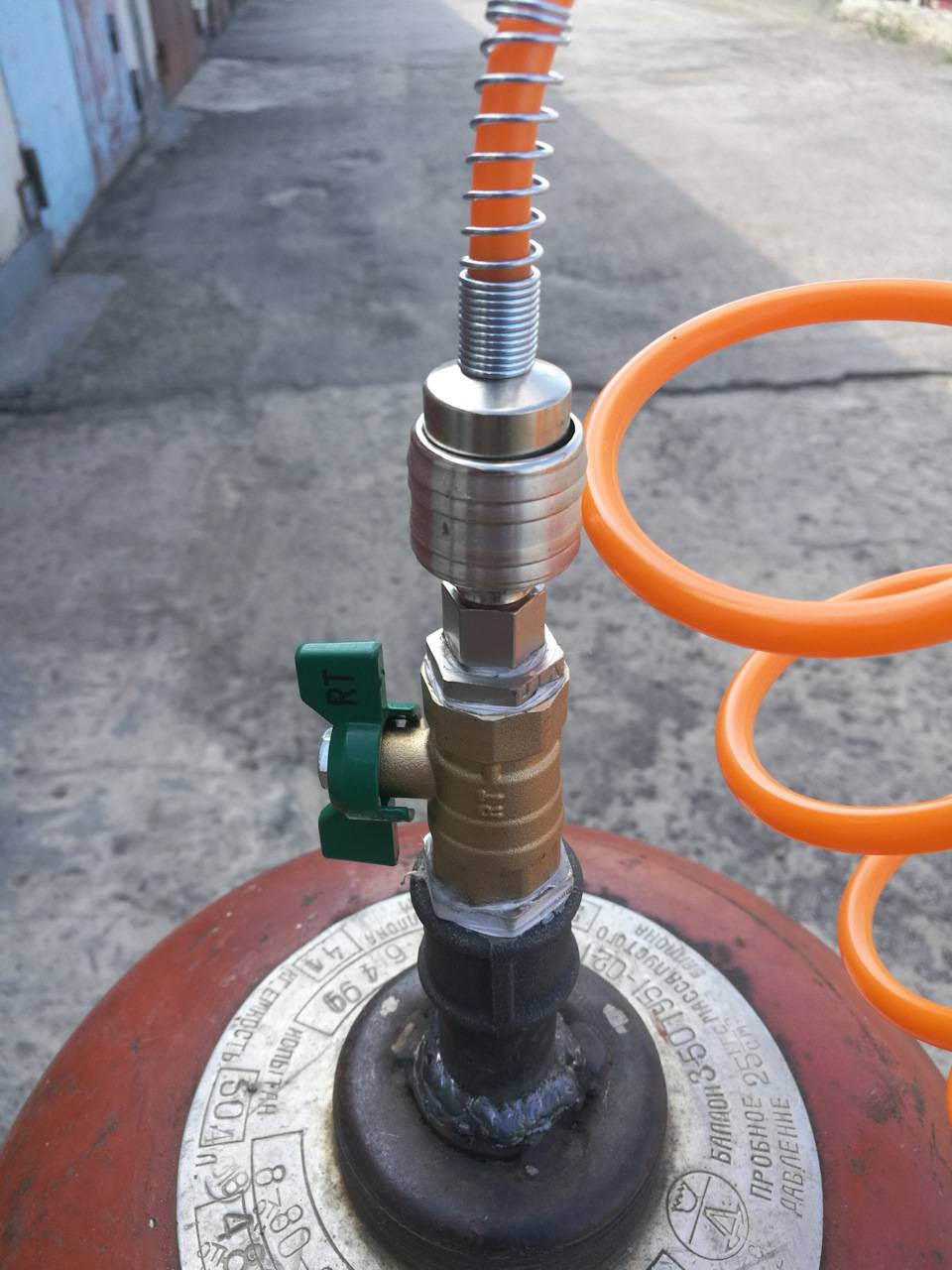

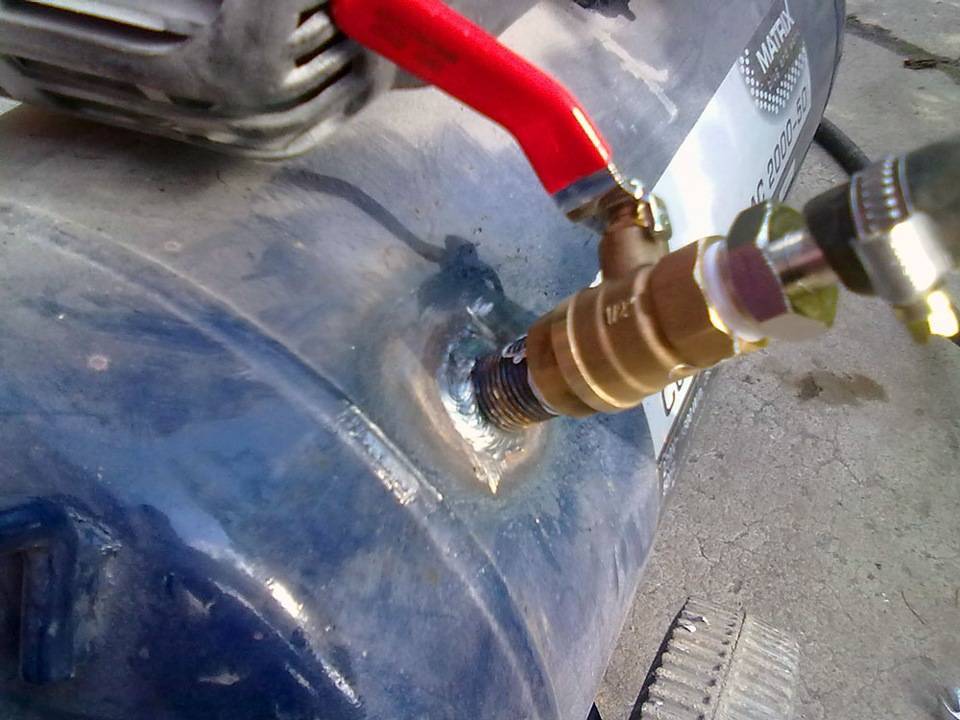

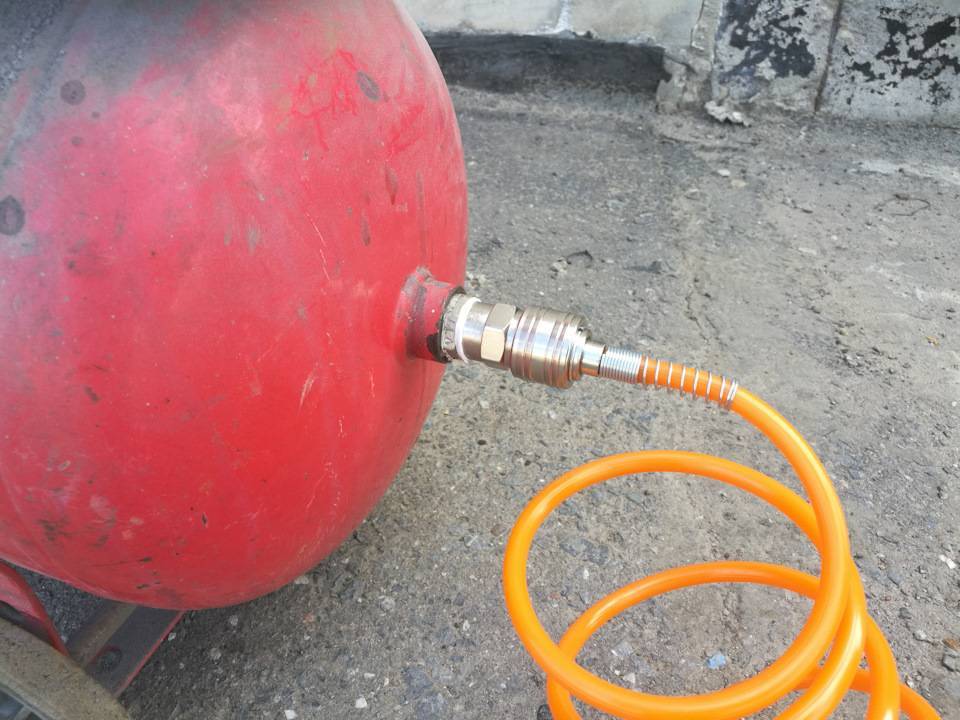

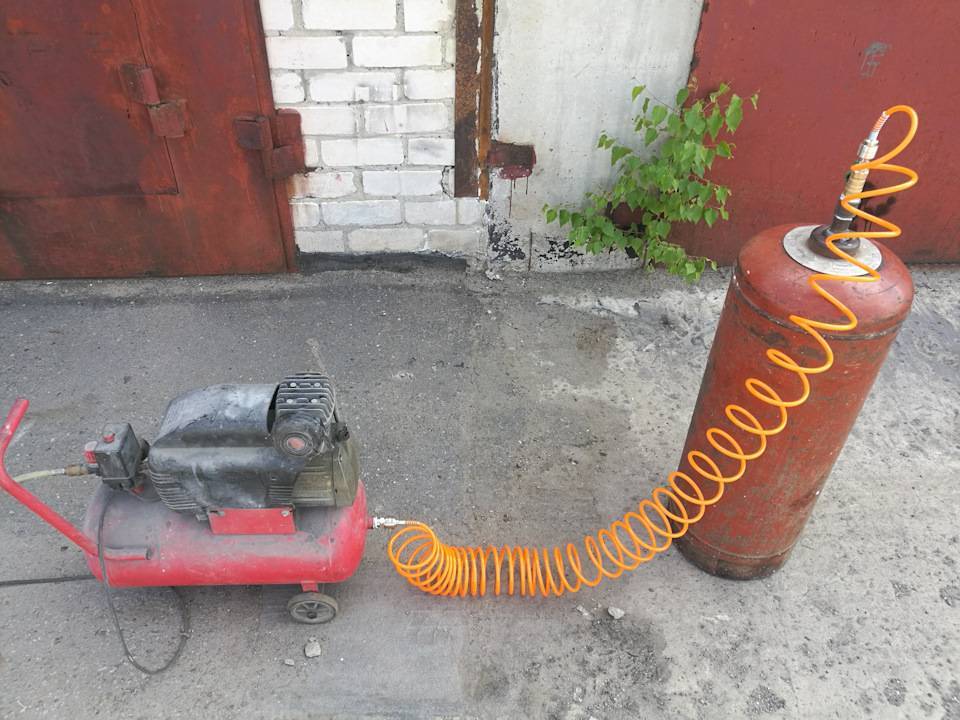

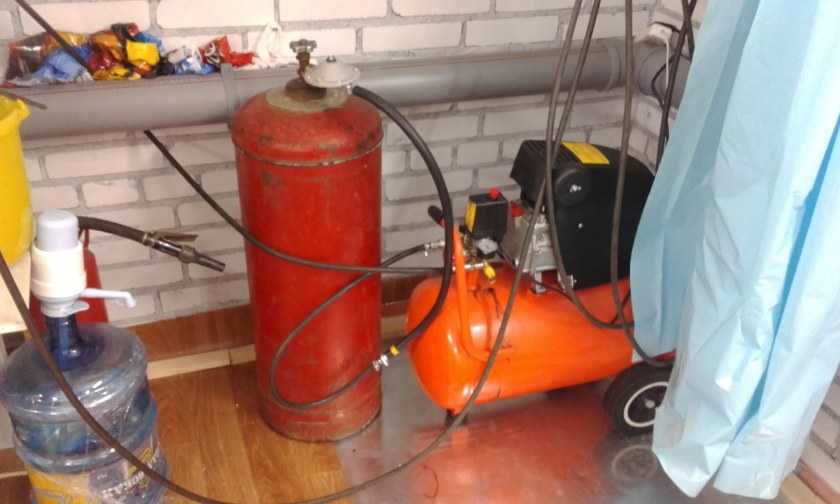

Доброго дня) Вариант дополнительно ресивера для компрессора, быстро и без заморочек))www.drive2.ru/b/534244179794986642/

При окраске машин критично не хватало ресивера в 24л на компрессоре, количества воздуха не хватало на большие площади такие как капот и крыша. Решение было найдено довольно простое, дополнительный ресивер из газового баллона в 50л ))Кран на баллоне демонтровали и приобрели все необходимые соединения))Быстросъемы для шланга… 270р. со скидкой))

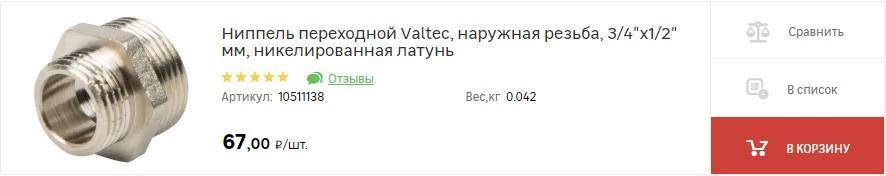

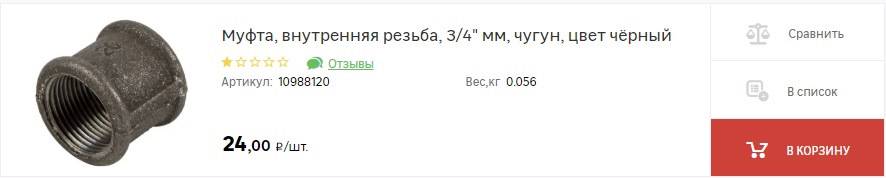

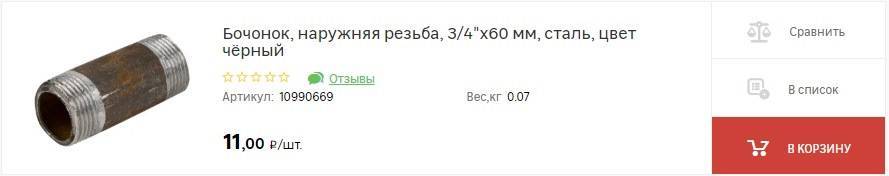

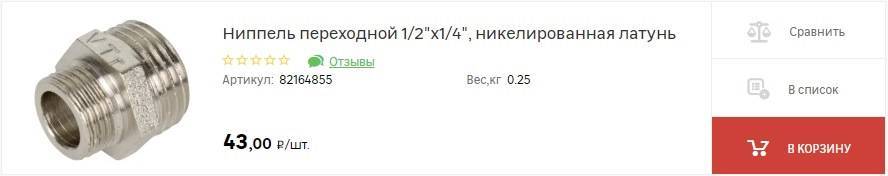

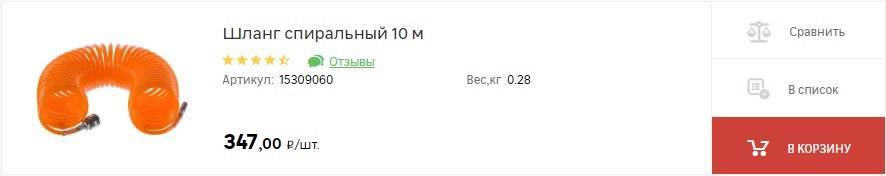

По затратам:Компрессор Фубаг 24л — в наличииБаллон — бесплатноШланг спиральный 10 м — 347 р.Труба бочёнок 3/4 — 11 р.Муфта 3/4 — 24 р.Ниппель переходной 3/4 на 1/2 — 67 р.Ниппель переходной 1/2 на 1/4 — 2 шт. — 43 р.Кран шаровый 1/2 — 88 р.Набор фитингов быстроема — 270 р.ИТОГО: 893 р.

Воздушный компрессор средней мощности

Проблем с созданием профессионального нагнетателя воздуха в домашней мастерской также не возникает. Перед непосредственным проведением работ нужно найти следующее:

1. Измерительный прибор, предназначенный для контроля давления.
2. Ресивер для компрессора.
3. Реле, которое позволяет изменять и контролировать требуемое давление.
4. Переходящие элементы с резьбовой поверхностью.
5. Топливные фильтры для контроля чистоты воздушного потока.
6. Крестовина водопроводного типа.
7. Редуктор с масловлагоотделяющим фильтром.
8. Мотор, предназначенный для применения на компрессорной установке.
9. Гибкие фиксирующие хомуты.
10. Моторное масло.
11. Тумблер, предназначенный для обрыва сети на 220 В.
12. Латунные трубки и малостойкие шланги.
13. Фильтры системного питания.
14. Краска по металлу.
15. Герметические вещества.
16. Соединительные элементы, в качестве которых могут применяться шпильки, болты и гайки, а также многие другие подобные изделия.

В рассматриваемом случае в качестве основы применяется компрессор от старой холодильной установки. Его применение характеризуется одним существенным достоинством – есть пусковое реле.

Среди особенностей схемы установки отметим следующие моменты:

1. Для начала рекомендуется провести замену масла. Специальное компрессорное масло имеет в составе большое количество различных присадок, которые существенно расширяют область применения устройства.
2. Используемый элемент от холодильника, которые могут применяться для транспортировки воздуха. Запаянная трубка должна быть удалена, для чего она срезается.
3. Баллоны применяются для накопления воздуха перед его подачей. Примером можно назвать огнетушитель типа ОУ-10, рабочий объем которого составляет 10 литров.
4. Для того чтобы упростить перемещение компрессора рекомендуется разметить все на одном основании, в качестве которой используется фанера или доска.
5. Двигатель можно закрепить при помощи шпилек, для которых предварительно создаются специальные отверстия.
6. Ресивер должен быть расположен исключительно в вертикальном положении. Стоит учитывать, что нужно обеспечивать надежное крепление этого элемента.
7. Для того чтобы исключить попадание в систему пыли следует проводить установку специальных масляных фильтров. Даже несущественная концентрация различных примесей может негативно отразится на процессе покраски. Также нельзя допускать попадание влаги.
8. Трубки на выходе фиксируются при помощи специальных хомутов. Это связано с тем, что слишком высокое давление оказывает негативное воздействие на трубки.
9. Фиксируется и регулировочное реле, предназначение которого заключается в контроле давления. За счет этого существенно расширяется функциональность устройства.
10. Устанавливается тумблер, отвечающий за включение и выключение оборудования. Обесточивание конструкции не предусматривает отсоединение кабеля от сети питания, что достаточно удобно.

В целом можно сказать, что получаемый компрессор характеризуется достаточно высокой функциональностью в применении.

Металлический баллон

Как создать компрессор из газового баллона своими руками:

• вентиль демонтируется с помощью разводного ключа;
• в баллоне не должно остаться газа;
• внутренние поверхности очищают от грязи и ржавчины;
• в корпус баллона ввариваются трубчатые разветвители для присоединения шлангов. Можно также использовать резьбовые пробки с уплотнительными прокладками;
• производится окрашивание;
• монтируется манометр;
• присоединяются шланги.

Чтобы было удобно периодически сливать конденсат, можно также предусмотреть конденсатоотводчик. Хотя в гаражных условиях для слива скопившейся внутри баллона жидкости можно использовать одно из отверстий, отсоединив шланг.

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента. Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

1. Мотор-компрессор от старого холодильника.
2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
3. Редуктор, который будет следить за давлением.
4. Два манометра.
5. Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
6. Фильтр для очистки воздуха.
7. Масло.
8. Аварийный клапан.
9. Пусковое реле и реле давления.
10. Краска для металла.
11. Фум-лента, ножовка и моторное масло.
12. Ключ и шприц.

Сборка компрессора состоит из нескольких этапов:

• Подготовка мотора. Мотор-компрессор состоит из трех трубок. Одна имеет запаянный край и предназначена для замены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух входит, а из какой выходит. Каждую трубку помечают. Запаянную трубку отрезают так, чтобы опилки не засорили ее. Находящееся внутри масло сливают, а взамен заливают моторное или синтетическое. Процедуру проводят с помощью шприца. Затем трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его нужно обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской или эмалью.
• Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, предварительно сняв с него клапан. Внутрь баллона заливают средство от ржавчины и оставляют его на необходимое время. Снаружи емкость также очищают от грязи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. При необходимости в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно заменить на вентиль (для ручного выпускания воздуха). Если необходимо, применяют переходники и красят резервуар.
• Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Вначале подключают к входящей трубке бензиновый фильтр и только потом дизельный. Так воздух будет защищен даже от небольшого загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтобы аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изолентой, так как через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер с помощью переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Затем монтируют шланг, оснащенный пневморозеткой.

Устройство с датчиком давления

Для постоянного контроля за работой компрессорной установки применяют датчики давления. Они выполняют следующие функции:

• контроль уровня газа или жидкости в ресивере;
• измерение расхода рабочей смеси.

Существуют два типа датчиков давления:

Настройка реле давления компрессора

• датчик для измерения абсолютного значения;
• датчик для измерения избыточного значения.

Основным измерительным элементом датчика является керамическая мембрана. Она состоит из керамической ячейки. Керамическая ячейка представляет собой конденсатор. Конденсатор состоит из керамической подложки и проводящего покрытия мембраны.

Под действием рабочей смеси мембрана деформируется и значение электроемкости меняется. Ячейка абсолютного давления является замкнутой системой. Она используется для измерения давления относительно вакуума.

В керамической подложке датчика избыточного давления имеется отверстие для доступа воздуха. Измерение проводится относительно силы напора окружающей среды.

Простота изготовления и широкий выбор подручных материалов позволяют использовать самодельный ресивер в домашнем хозяйстве. При работе компрессорной установки необходимо соблюдать правила эксплуатации сосудов, работающих под давлением. Соблюдение этих правил обеспечит безопасную работу установки в течение многих лет.

Конструкция самодельного компрессора для аэрографа

Видео по теме: Ресивер самодельный своими руками

Публикации по теме

Может ли масляный компрессор быть лучше безмасляного

Сборка компрессора для аэрографа своими руками

Способы усовершенствования компрессора из старого холодильника своими руками
