Компрессор своими руками

Изготовление своими руками

Правильно собранный аэрограф не уступает промышленным моделям по производительности. Сконструировать корпус не составляет труда. Больше внимания уделяется выбору компрессора.

На видео рассказывается про изготовление компрессора своими руками из холодильника, мы еще вернемся к этому варианту позже в статье

Преимущества самодельного компрессора:

1. цена ощутимо ниже заводских аэрографов подобной мощности;
2. осведомленность о качестве используемых деталей и устройстве;
3. способность самостоятельно заменить узлы, отремонтировать аппарат при поломке;
4. возможность уменьшить уровень шума (у готовых моделей он довольно высок);
5. после опыта саморучной сборки легче ориентироваться в профессиональных модификациях;
6. подходит для первых опытов аэрографии.

Какие детали потребуются?

Для получения элементарного корпуса аэрографа достаточно взять:

• Шариковую ручку со стержнем
• Клей
• Банку от фотопленки с крышкой

Имея перспективу на долгое функционирование, стержень и ручку лучше заменить на медные элементы. Для больших объемов краски берутся более масштабные трубки, длинные шланги подачи и крупные резервуары. Далее, для совершенствования аэрографа:

• Трубки от капельницы или иные соединительные шланги
• Насос
• Хомуты, крепежные зажимы и фиксаторы
• Ресивер (будет сглаживать скачки давления)
• Компрессор от другого прибора
• Манометр для отслеживания показателей (опционально)

В качестве ресивера небольшой емкости подойдет любой пластиковый сосуд. Насос и компрессор можно взять аквариумный, лодочный, ножной. В этом случае предохранители не пригодятся, т.к. давление такой конструкции невелико и безопасно. Пошаговые действия:

1. Из стержня удаляются пишущая головка и чернила. Корпус и пустой стержень промываются, просушиваются. Если используются медные трубки, достаточно зачистить их от налета и ржавчины.
2. В крышке банки проделывается отверстие. Стержень устанавливается за 5 мм до дна банки, фиксируется клеем.
3. Верхняя часть стержня закрепляется перпендикулярно корпусу ручки. Между отверстиями должен получиться прямой угол. В качестве крепежа удобно установить обрезанную винную пробку.
4. Свободный край ручки соединяется с трубкой капельницы, затем с насосом.
5. С помощью шлангов или трубок от капельниц скрепляется последовательно насос, манометр, ресивер, компрессор. Стыки снабжаются зажимами, хомутами. В ресивере должно быть два клапана – вход и выход.
6. На последнем этапе подключается система электроснабжения (если нужна).

Чтобы вместе с воздухом в краску не попала грязь, лучше предусмотреть систему фильтров. Для этого между компрессором и ресивером можно дополнительно установить вторую банку от фотопленки или капсулу от шоколадного яйца, наполненную бумагой.

Компрессор из холодильника

Компрессор для аэрографа своими руками часто изготавливается на основе деталей старого холодильника. Такое устройство будет иметь поршневой принцип действия. Мощность подобного агрегата достаточно велика, чтобы окрасить корпус автомобиля или несколько стен. Как правило, мотор холодильного компрессора уже стоит в связке с поршнем, что значительно облегчает работу. Ресивером в данном случае может выступить даже автомобильная шина с парой отверстий или старый огнетушитель.

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование на рынке представлено большим ассортиментом. Поршневые комплектующие, вибрационные агрегаты, винтовые станции – все это компоненты, которые используются и в других областях.

При желании можно не тратить свое время на создание установки, она представлена в любой точке продажи автозапчастей или же на специализированных сайтах.

Столь обширный ассортимент значительно усложняет выбор необходимого изделия. Но если вы решили приобрести станцию, в этом вопросе стоит руководствоваться техническими показателями, стоимостью и отзывами тех, кто его уже успел оценить.

Если вы гонитесь за гарантийными сроками, то стоит обратить внимание на модели популярных марок. Дорогостоящие изделия стоит приобретать, если вы на профессиональном уровне занимаетесь ремонтными работами

Подвести вас может продукция, которая не имеет имени и статуса, поэтому лучше один раз потратиться и больше не рисковать в этом вопросе. Многие производители бюджетных вариантов экономят на составляющих компонентах.

В итоге вы столкнетесь с частыми поломками и заменой деталей, гарантийный же ремонт займет много времени. Поэтому многие автолюбители прекрасно понимают, что установка собранная своими руками порой надежнее заводской.

Выигрывают такие изделия с техническими показателями. Например, составляющие самодельного устройства для покраски машины служит гораздо дольше — компрессоры от холодильников могут проработать десятки лет, огнетушитель тоже имеет колоссальный запас прочности.

Улучшить показатели своего компрессора вы всегда можете сами, все в ваших руках, а вот с заводским устройством уже так не поэкспериментируешь.

Соседи по гаражу наверняка обзаведутся, когда увидят хорошее сделанное и продуманное устройство.

Особенности

Довольно распространенным вопросом можно назвать то, какое устройство больше всего подходит для выполнения покрасочных работ. Это связано с тем, что самодельный должен обеспечивать равномерное поступление воздуха без различных примесей. При неравномерности подачи воздуха есть вероятность появления подтеков и других дефектов.

Фирменное оборудование характеризуется наличием достаточно большого количества различных функций, которые существенно расширяют область применения устройства. Примером можно назвать использование компрессора для качественной работы аэрографа. Однако, покупные варианты исполнения обходятся намного дороже, что можно назвать их существенным недостатком.

Принцип работы любого подобного устройства, вне зависимости от того, является ли оно покупным или самодельным, заключается в следующем:

1. В установленном накопительном резервуаре создается излишнее давление.
2. Воздух может нагнетаться самым различным образом, чаще всего ручным методом.
3. Механическое устройство предназначено для обеспечения равномерной подачи воздуха.

Именно поэтому уделяется внимание рекомендациям по сборке самодельной конструкции

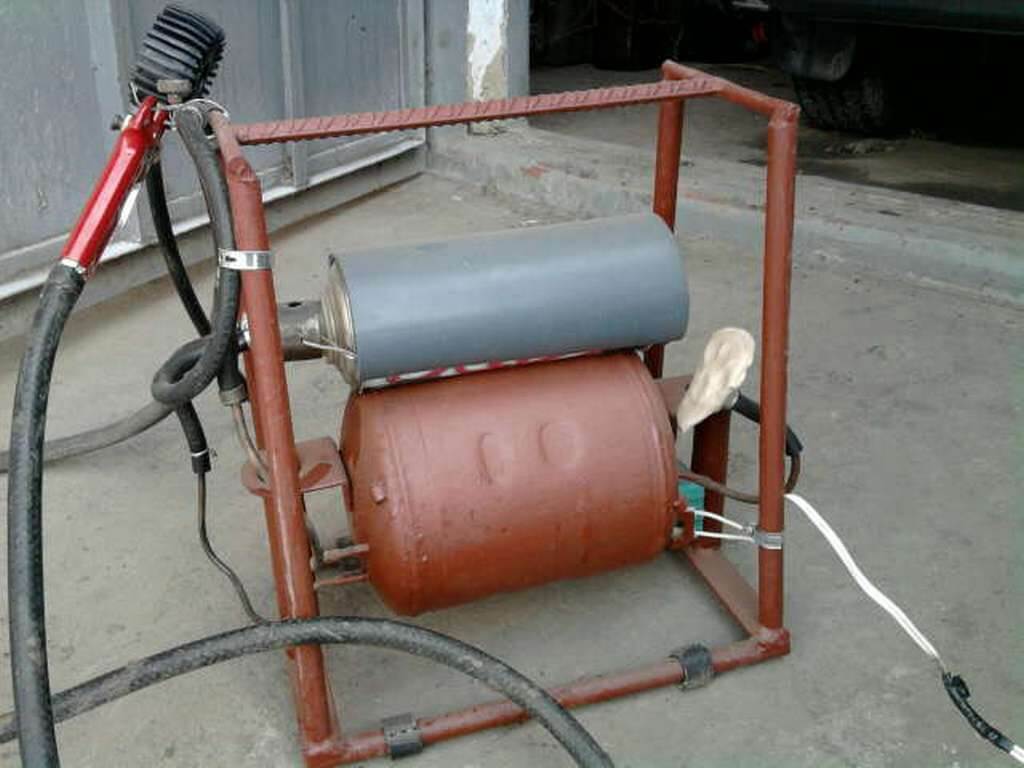

Металлический баллон

Как создать компрессор из газового баллона своими руками:

• вентиль демонтируется с помощью разводного ключа;
• в баллоне не должно остаться газа;
• внутренние поверхности очищают от грязи и ржавчины;
• в корпус баллона ввариваются трубчатые разветвители для присоединения шлангов. Можно также использовать резьбовые пробки с уплотнительными прокладками;
• производится окрашивание;
• монтируется манометр;
• присоединяются шланги.

Чтобы было удобно периодически сливать конденсат, можно также предусмотреть конденсатоотводчик. Хотя в гаражных условиях для слива скопившейся внутри баллона жидкости можно использовать одно из отверстий, отсоединив шланг.

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

• Компрессор;
• Ресивер;
• Реле давления;
• Манометр;
• Фильтр-редуктор;
• Аварийный клапан;
• Фитинги, переходники;
• Сантехнические прокладки, фум-лента, герметик;
• Кабели, выключатель, штекер;
• Гибкий маслоустойчивый шланг;
• Лист ДСП
• Ножки-ролики, болты, гайки, шайбы и инструмент.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Связующие составляющие компрессора

Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.

Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.

Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.

Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.

После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики

Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.

Купить агрегат или собрать самому?

Поэтому, имеет смысл сделать компрессор для покраски автомобиля самостоятельно. Для этого стоит детально изучить устройство и принцип работы настоящего, заводского компрессора. А он одинаков у всех образцов. В баллоне создаётся высокое давление. Метод нагнетания воздуха не принципиален — он может быть механический или при помощи рук. В случае ручной подачи мы существенно экономим финансы, но где найти раба, способного качать непрерывно воздух. Автоматический процесс избавит от многих недостатков и проблем. Исключение — замена масла в компрессоре. Только механизм способен беспрерывно подавать струю воздуха в баллон! Теория проста, сделать персональную компрессорную станцию своими руками просто и быстро.

Подготовительный этап при изготовлении компрессора

На этапе планирования сборки самодельного компрессора необходимо решить, что будет выступать в роли нагнетателя воздуха. Применить для этой цели разумно применить узлы от старой бытовой техники или двигателей внутреннего сгорания.

Для различных работ в помещениях ограниченной площади наиболее приемлемым вариантом послужит устройство на 220 В, собранное самостоятельно. Преимущество подобных электрических компрессоров заключается в низком уровне шума.

Подобный компрессор своими руками для покраски или нанесения аэрографии предпочитают работники частных автомобильных мастерских, выполняющих кузовные работы.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Подводим итоги

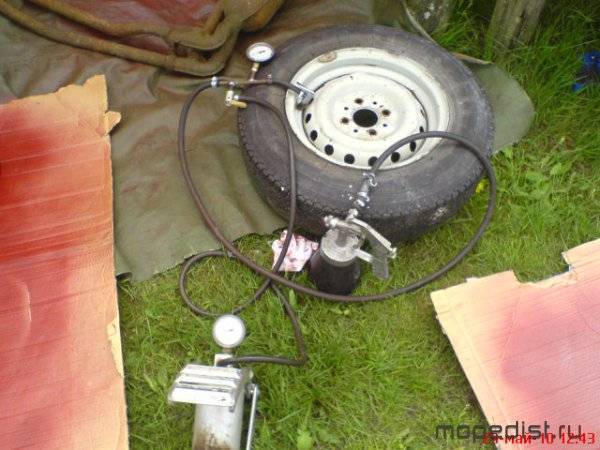

Покраска кузовных деталей авто своими силами возможна. Даже если у вас нет компрессора, вы можете произвести самодельные варианты техники. Для многих владельцев автомобилей это будет выглядеть авантюрой, но часто встречаются очень разумные и качественные установки. Это технический квест, который можно продолжать, постоянно усовершенствуя конструкцию. Такой подход вам точно понравится, если у вас технический склад ума и тяга к изобретениям. Но при этом нужно соблюдать и финансовую сторону вопроса. Иногда создание устройства будет невыгодным для владельца машины.

В интернете можно найти множество схем компрессоров из подручных материалов. Самодельные системы порой оказываются не хуже профессиональных. Но покраска вашего авто должна проводиться в подготовленной камере, которую очень сложно сделать из простого гаража. Потребуется защита от пыли, качественное поддержание температурного режима. Иначе вся затея с производством хорошего компрессорного устройства будет лишней. Лучше всего подсчитать расходы на изготовление, а также узнать стоимость аренды камеры с полным комплексом устройств.
