Принцип работы фрезерных станков по дереву
Оборудование этой категории предназначено для создания изделий из дерева. Технология напоминает работу скульптора, отсекающего лишние части бесформенной заготовки. В данном случае основные функции выполняет фреза. Этот инструмент с острыми гранями вращается на большой скорости, что ускоряет выполнение рабочих операций. Его приводят в действие электрическим двигателем. Для обеспечения необходимой точности движения применяют специализированные механические устройства.
Принципиальная схема и кинематика
На чертеже изображена конструкция станка профессиональной категории. Этот пример подойдёт для изучения типовых функциональных компонентов:
- Чтобы ручное перемещение заготовок было точным, применяют специальные линейки (1, 5) и многопозиционный сектор (2) с зубцами. Эти детали закреплены на столе (17).
- Ограничитель (4) предотвращает попадание в рабочую зону посторонних предметов.
- На расстоянии удобного доступа помещают пульт (6). Сюда выносят аварийный выключатель питания, другие элементы управления.
- Фреза (3) установлена на шпинделе (12). Он укреплён дополнительной верхней опорой (7), которая вставлена в кронштейн (8). Для подъёма этого узла есть специальный маховик (9).
- Рукояткой (10) с винтовым приводом регулируют натяжение ременной передачи.
- Электромотор (11) размещён в нижней части. Массивная станина обеспечивает устойчивость во всех рабочих режимах.
- Отдельным маховиком (13) изменяют высоту шпинделя. Переключателем (15) устанавливают его частоту вращения.
- На боковой стенке установлен главный выключатель (16).
Такая конструкция рассчитана на сильные нагрузки. Она подходит для создания металлообрабатывающего оборудования. В данной публикации речь идёт о фрезерных станках по дереву, поэтому допустимо применение менее прочного силового каркаса, электроприводов сравнительно небольшой мощности.
Фреза установлена в шпиндель по направлению вверх, привод – в нижней части корпуса
Такая конструкция с широким и прочным столом хорошо подойдёт для торцевой обработки крупных заготовок. Рабочие операции выполняются вручную, поэтому пригодятся линейки и другие ограничители.
Фрезерный станок вертикальный по дереву (фабричная модель)
В этом варианте обеспечивается более высокая точность обработки с помощью жёсткой фиксации заготовки и встроенных механизмов плавного перемещения.
Фрезеровальный станок по дереву с числовым программным управлением (ЧПУ)
Это наиболее дорогостоящее оборудование с улучшенными техническими характеристиками. Здесь шпиндель для фрезерного станка по дереву перемещается вместе с инструментом по заданной траектории очень точно с применением шаговых двигателей без вмешательства и тщательного контроля со стороны пользователя. Обеспечивается высокая скорость обработки без ущерба качеству. Дополнительным преимуществом является возможность многократного повторения одинаковых технологических процессов.
Копировальный горизонтальный фрезерный станок по дереву
В этой конструкции рабочий узел жёстко соединён с контрольным щупом, который ограничивает его перемещения с учётом формы образца. С применением этого неслишком сложного приспособления можно создавать качественные копии в домашней мастерской.
К сведению! При необходимости можно найти инструкции по созданию токарно-фрезерных самодельных станков по дереву, других модификаций. В любом случае необходимо заранее определить характеристики будущих технологических операций для уточнения параметров подходящего оборудования.
Конструкция самодельного станка
Фрезерный станок по дереву своими руками будет состоять из следующих конструкционных элементов:
- рабочая поверхность, которая подойдет по размерам;
- несущая рама, которая обеспечит стойкость агрегата во время работы;
- узел, необходимый для установки фрез.
При изготовлении данной самоделки нужно учитывать, что используемую фрезерную головку необходимо оснастить передаточным механизмом, который должен иметь электродвигатель. Это обеспечит агрегат несколькими режимами работы на разных скоростях.
Фрезерная головка
Это интересно: Как варить нержавейку при помощи самодельного сварочного аппарата
Особенности работы агрегата
Фрезерный станок по металлу или по дереву работает с применением следующих правил:
- в качестве режущего элемента в оборудовании данного типа выступает фреза. Она создает нужный контур или объемные элементы в соответствии с установленным программным заданием;
- между режущим элементом и устройством слежения находится еще один связующий элемент. Это система подачи и управления, которая может быть механической (применяется в самых простых агрегатах, которые обрабатывают дерево), гидравлической или пневматической;
- в качестве копира в основном используется специально созданный шаблон, контурный чертеж или уже готовая деталь. Копировально-фрезерные станки с ЧПУ не нуждаются в таких образцах, поэтому они считаются универсальными. Данные агрегаты работают благодаря числовым командам, которые задаются пользователем через специальный интерфейс.
- в качестве шаблона могут выступать заготовки, которые изготовлены из любых материалов – дерева, металла, пластика и т. д.
Изготовление своими руками
Полностью конкурировать с промышленными образцами самодельный копировальный станок для резьбы по дереву, конечно, не может. При эксплуатации самодельных устройств наблюдаются разнообразные недостатки.
Самые распространенные проблемы — это вибрация рамы станка, прогибание заготовки, большие погрешности при копировании. Поэтому при проектировании собственного станка следует учитывать задачи, которые он будет решать. Проще собрать узкопрофильное устройство, чем универсальное, сразу настроив его для решения однотипной задачи.
Несмотря на разнообразие схем, показывающих порядок сборки станка, все устройства имеют одинаковые основные узлы.
Минимальный набор элементов следующий:
- Стол рабочий.
- Рама несущая.
- Головка фрезерная.
Пантограф может быть собран из дерева или металла.
Пантограф по дереву имеет свой недостаток, поскольку деревянные части соединяются при помощи петель и, таким образом, им свойственен люфт. Поэтому точность обработки деревянного пантографа невысокая.
При изготовлении металлического пантографа появляется возможность создавать копии разного масштаба. Но он не умеет делать объемные копии.
Некоторые умельцы пытаются переделать обычный производственный фрезерный станок, добавив к нему копирующее устройство. В этом случае надо переделывать практически полностью весь старый станок и проще собрать агрегат с нуля.
Следует учитывать размер заготовок, которые должен будет обрабатывать станок. Чем больше длина заготовки, тем сильнее нагрузка на направляющие оси станка. Возможно, они неспособны будут выдержать такую нагрузку. А также при работе с крупными деталями, инструмент испытывает большие вибрации. Чтобы компенсировать момент вибрации, оборудование необходимо проектировать массивным и тяжелым.
Поэтому, в первую очередь перед созданием копировально фрезерного станка по металлу или дереву надо выделить задачи, которые будут решаться при работе на нём. Исходя из этого планируются размеры стола и всей конструкции, способы крепления шаблона и варианты перемещения фрезы.
Если планируется обработка плоских деталей, то для контурного копирования хватит двух осей станка, поскольку перемещение будет только продольное и поперечное.
Если рассчитывать на работу с рельефными заготовками, то потребуется добавить еще перпендикулярное движение.
Если же рельеф большой, то приходится рассчитывать на еще одну ось — четвертую.
Все возможные варианты надо продумать до начала изготовления станка, поскольку после изготовления и сборки всех узлов, очень сложно внести изменения в существующую конструкцию.
Компоновка станка может быть горизонтальной или вертикальной. Если станок вертикальный, то стружка во время фрезерования попадает либо на стол, либо в специальный поддон, а не оседает в деталях фрезы.
Для лучшего качества обработки изделия фрезерная головка должна быть высокооборотная.

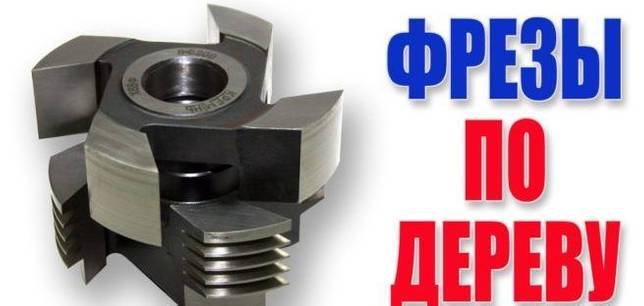

Для обработки деталей из разных материалов, желательно иметь набор режущих фрез разного качества и износостойкости.
После определения круга задач, вычисляется необходимая мощность мотора. Для выполнения гравировки и подобных работ по дереву достаточно двигателя с мощностью от сто пятидесяти до двухсот ватт.
Рабочий узел и щуп закрепляются вместе так, чтобы они находились на одной плоскости и высоте по отношению к рабочему столу. В качестве крепления используется жесткий зажим. Тогда весь собранный элемент сможет перемещаться параллельно сторонам рабочей поверхности как горизонтально, так и вертикально.
Все подвижные узлы должны быть максимально легкими, чтобы управляющие усилия были минимальными.
Другие функциональные детали
Их перечень таков:
- Опорная плита. Гасит волны упругости.
- Плата привода для погашения вибраций.
- Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
- Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
- Уловитель пыли.
Привод
Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.
Установка привода в данную плиту такова:
Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.
Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.
Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.
Упор
Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.
Схема бокового упора такова:
Он может иметь такую конфигурацию:
Элементы системы
- Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
- Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
- Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
- Пылесос.
Гребенки
Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.
Чертёж:
Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.
Гребни крепятся к упору с помощью специального болта через щелевую дырку.
Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.
Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.
Самодельный токарно-копировальный станок по дереву своими руками
Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.
Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.
Необходимые инструменты
Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:
- Ручной фрезер.
- Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
- Болты.
- Упорные бруски.
- Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.
Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.
Элементы конструкции
Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:
- Станина.
- Передняя, задняя бабка.
- Электрический двигатель.
- Ведущий, ведомый центр.
- Упор для оснастки.
На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.
Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.
Этапы изготовления
Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:
- Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
- Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
- Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
- На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.
Как сделать копир для токарного станка?
Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:
- Основным узлом является лишний в мастерской ручной фрезер.
- Для его установки требуется поверхность из фанеры.
- Делаются отверстия и ставятся бруски для крепления.
- Крепятся бруски саморезами, которые надежно фиксируют устройства.
- Для резания заготовки, площадка должна с легкостью двигаться по станине.
- При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
- Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
- Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.
Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.
Установка элементов конструкции
Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.
Рекомендуется обратить внимание на несколько советов:
Ось для движения инструмента устанавливается параллельно оси заготовки. Совпадение линий трубы и оборудования является важным плюсом
Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира
Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия. Бруски несущей поверхности должны легко двигаться и скользить
Если они будут шататься, то конструкцию придется делать заново.
Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.
Собственноручная сборка оборудования в домашних условиях
Токарный станок
Станок по дереву своими руками
Для того, чтобы собрать небольшой копировальный станок для дерева собственноручно, вам понадобится приложить определенные усилия и терпение, а также вложиться финансово (порядка 7-7,5 тысяч рублей). Но это в разы меньше, чем затраты, которые ждут вас, если приобретать готовый вариант.
Для того чтобы изготовить копир для токарного станка по дереву вам понадобятся следующие составляющие, которые будут необходимы в проессе изготовления:
- электрический двигатель мощностью, приблизительно в 800Вт;
- металлический вал с насадкой для смены распилочного полотна;
- металлически профиль квадратного сечения, металлические уголки;
- деревянный лист;
- мебельные направляющие;
- металлический маркер;
- крепежные материалы.
- сварочный аппарат, болгарка.
Для начала потребуется изготовить металлические направляющие.
Они позволят перемещать всю конструкцию копира в продольной плоскости. В данном случае используется два металлических уголка, которые переворачиваются вниз острой стороной. Между собой уголки свариваются на куски металлического профиля.
Такой подход позволяет обеспечить необходимую механическую прочность и исключить возможность прогибания направляющих под весом копира. На практике для изготовления продольных направляющих может подойти любой другой металлический профиль, главное, чтобы его механические параметры позволяли осуществлять поставленные задачи.
В данном случае для изготовления базы будущего копира использовался деревянный ящик и доска. Доска имеет размер, позволяющий перемещаться внутри ящика в перпендикулярной плоскости.
Для закрепления и последующего перемещения используются обычные мебельные направляющие.

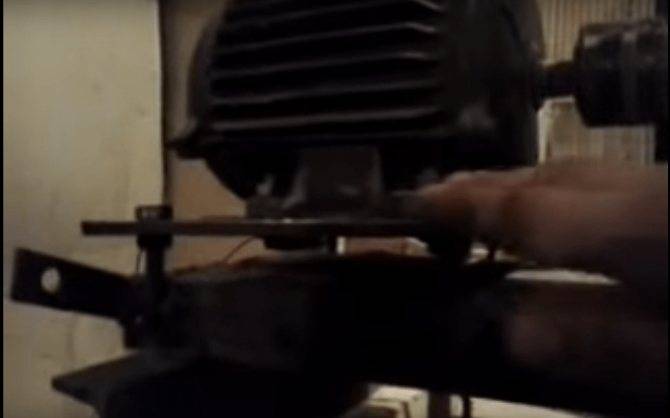

К доске сверху крепится двигатель. В данном случае мощность электрического двигателя составляет 800Вт, а скорость 3000 оборотов в минуту. В зависимости от потребностей Вы можете применить двигатель с другими параметрами.
Далее на доске следует закрепить вал на таком расстоянии, чтобы ременная передача нормально соединяла два шкива, один из которых расположен на конце вала двигателя, а второй на конные вала распилочного полотна. Здесь применяется самодельный вал с одним подшипником.
Из металлического профиля квадратного сечения нужно изготовить П-образную конструкцию. В верхней части П-образной конструкции к горизонтальной планке приваривается специальный металлический держатель квадратного сечения. Длина держателя должна быть меньше длины маркера.
Для закрепления маркера в держателе на верхней пластине просверливаются отверстия. Поверх каждого отверстия наваривается металлическая гайка, в которую вкручивается болт. Двух болтов будет вполне достаточно для надежной фиксации. Регулируемый маркер очень удобен при смене распилочных дисков разного диаметра.
Достаточно просто установить нужный диск и при помощи отвеса выровнять маркер по уровню края диска. Крепление маркера должно соответствовать положению распилочного диска во всех плоскостях. Это позволяет простым перемещением маркера по заготовленному шаблону соосно перемещать диск по вращающейся заготовке.
Весь станок собирается из двух швеллеров и металлических уголков для ножен. На которых закрепляется двигатель, вращающий деревянную заготовку. В данном случае применяется электрический мотор мощностью 1200Вт.
В качестве рамы можно использовать старую раму от какого-нибудь другого станка. Для удобства работы двигатель лучше разместить на съемной металлической пластине, которая позволяет перемещать конструкцию с заготовкой, как в вертикальной плоскости, так и в горизонтальной.
Прижимная бабка изготавливается из четырех металлических пластин в форме прямоугольного параллелепипеда. В торцевые стенки прижимной бабки ввариваются две гайки, в которые вкручивается металлический винт. На конце винта устанавливается конус с патроном.
В случае, когда вам нужно исключить возможность загрязнения окружающего пространства опилками от работы станка или максимально уменьшить процент загрязнения, следует изготовить вытяжку.
Распилочный диск накрывается металлическим кожухом, к которому присоединяется гибкий гофрированный шланг и компрессорная установка для создания воздушного потока заданной мощности.
Видео: изготовление копира для токарного станка по дереву.
Самодельный копировальный фрезер
Устройства заводского изготовления стоят дорого, выйти из положения поможет конструкция самодельного копировального станка по дереву. Вряд ли он сможет конкурировать с покупными моделями по мощности и надежности, но в цене выигрыш обеспечен.
Бытует мнение, что проще всего сделать копировальный станок из имеющегося в наличии обычного фрезерного по дереву. Это плохая идея. Дело в том, что общего между этими двумя устройствами крайне мало, только тип режущего инструмента, все остальное придется кардинально переделывать. Гораздо проще разработать и изготовить станок с нуля.
Начинать работу следует с выбора компоновки будущего устройства. Упростить процесс поможет чертеж.
Кстати, необязательно в точности следовать ему, размеры легко подогнать под свои потребности.
К копировально-фрезерному станку предъявляют ряд требований. Среди прочего он должен отличаться:
- тяжелой и устойчивой станиной;
- точно изготовленными направляющими;
- возможностью регулировки угла наклона инструмента;
- умением масштабировать изделия.
Рабочим инструментом простого станка послужит ручной фрезер. Подобное решение позволит заметно упростить конструкцию, поскольку отпадает необходимость проектирования этого сложного узла, достаточно лишь изготовить надежное крепление. Его конфигурацию выбирают исходя из размеров и формы фрезера.
Основа любого станка – станина. Она должна быть надежной и устойчивой. Одна из основных проблем самодельного копировального станка – неточность получаемого на выходе изделия, вызванная вибрацией и люфтом. Погрешности при сборке могут сказаться на точности изготавливаемой детали, что приведет к большому проценту брака.
Не меньшее влияние на качество работы оказывает точность изготовления копира – рамки, на которой устанавливается режущий инструмент и щуп. Он должен обеспечивать точную передачу усилия от щупа инструменту и не допускать вибрации фрезы.
Тем, кто любит работать с деревом, кто планирует изготавливать мебель для себя или под заказ, стоит обзавестись этим, безусловно, полезным инструментом. Он позволит значительно расширить возможности домашней мастерской, даст шанс заработать на своем увлечении. Покупное устройство станет основой домашнего производства, а самодельный станок поможет опробовать новое дело без серьезных капиталовложений.
Подробности
Столешница под фрезер
Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.
Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.
Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.
Простейший станок
Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.
При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.
Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.
Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.
Станок с вертикальным движением фрезы
Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.
Алгоритм сборки
До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием размеров и того,
как будет прикреплена дрель, которая будет заменять ручной фрезер:
- Отметьте на подошве или столе центр оси шпинделя.
- Вырежьте отверстие под выход электрического инструмента.
- Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
- Строго под прямым углом следует прикрутить косынку и стойку.
- Зафиксируйте корпус инструмента на основании.
Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.
