Крестообразный шлиц

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

Всем привет! Как-то нужно было быстро разобрать бесперебойник, издающий страшные звуки после попадания в него воды и я понял, что мало иметь в хозяйстве несколько отверток с удлиненными стержнями, т.к. их почти никогда нет под рукой, а удлинители из наборов годятся лишь для того, чтобы выкрутить винт в глубине просторного корпуса. Вспомнил, что натыкался на удлиненные биты, порылся в «избранном», нашел и заказал данный комплект. Основание 1/4 дюйма или 6.35 мм если по-русски. Обзор будет небольшим, под катом внешний вид, пару гифок с тестированием и несколько фото с результатом.

Трека не было, доставка стандартная — около 3 недель. Купон не искал, сбил немного поинтами до 4.64$

Позидрив

Крепёж со шлицем Позидрив и отвёртка для него

Позидрив (POZIDRIV, Pozidriv — /ˈpɒzɪdrʌɪv/, название торговой марки звучит — Позидрайв) — зарегистрированная торговая марка, обозначающая вид крестообразного шлица резьбовых крепёжных изделий и отвёрток для них.

Описание

Позидрив является улучшенной версией крестообразного шлица Филлипс и используется, прежде всего, в производстве шурупов и саморезов. В машиностроении и металлообработке Позидрив применяется значительно реже.

Отличительным признаком шлица являются исходящие из внутренних углов тонкие лучеобразные линии.

Отличия от шлица Филлипс

В отличие от изобретенного ранее шлица Филлипс, уходящие в глубину кромки боковых поверхностей отвёртки Позидрив не утончаются, а идут параллельно друг другу. В этом случае (конечно, при условии использования отвёртки позидрив) осевое усилие, выталкивающее отвёртку из шлица, является незначительным.

Преимущество

Отвёртка при использовании практически не выталкивается из шлица — образуется более устойчивое сцепление, которое уменьшает износ сцепляющихся элементов и вероятность повреждения (т. н. «срыва») шлица отвёртки и крепёжной детали. Также, появляется возможность приложить большее крутящее усилие к инструменту (достижение большего крутящего момента).

Недостаток

Внешнее сходство со шлицем Филлипс — из-за этого их можно легко перепутать, и при использовании отвёртки, не соответствующей шлицу крепёжной детали, происходит неполное соприкосновение рабочих поверхностей — это значительно увеличивает механическое напряжение на отдельных участках шлицев, приводящее к их преждевременному износу (в основном у отвёртки), либо повреждению. Шлиц существенно глубже Филлипс, поэтому применяется только там, где винты по соображениям прочности имеют большие головки — в строительстве и мебельном производстве.

3 Типы и основные размеры

3.1 Рабочую часть отверток
следует изготовлять следующих типов:

РН – для шлицев типа Н по ГОСТ
10753;

PZ – для шлицев типа Z по ГОСТ
10753.

3.2 Основные размеры
рабочей части отверток должны соответствовать указанным на рисунках 1 и 2 и в таблицах 1 и 2.

Рисунок
1 – Отвертки типа РН

Таблица 1

Размеры в миллиметрах

Номер крестообразной рабочей части	D	b -0,05	e	f	g -0,05	l, не менее	α +30′	β -30′
Номин.	Пред. откл.	Номин.	Пред. откл.
3,0	0,61	0,38	-0,09	0,31	-0,05	0,84	2,78	–	7°00′
1	4,5; 4,0	1,03	0,54	-0,05	0,53	1,30	138°
2	6,0	1,56	1,13	0,64	2,31	4,37	140°	5°45′
3	8,0	2,52	2,12	0,81	-0,08	3,84	6,74	146°
4	10,0	3,60	2,76	1,12	5,11	8,34	153°	7°00′

Рисунок
2 – Отвертки типа PZ

Таблица 2

Размеры в миллиметрах

Номер крестообразной рабочей части	D	b	f	g	l, не менее	r	α -30′	β -30′	γ -30′	δ -15′
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
3,0	0,78	-0,08	0,45	-0,03	0,92	-0,03	1,54	0,10	-0,03	7°00′	8°15′	4°53′	46°15′
1	4,5; 4,0	1,19	0,71	1,40	2,02	0,13
2	6,0	1,78	1,00	-0,05	2,44	-0,05	3,17	0,30	-0,15	5°45′	6°50′	3°30′
3	8,0	2,65	-0,10	1,38	3,96	4,00	0,36	-0,16	56°30′
4	10,0	4,02	2,10	5,18	5,40	0,51	-0,15	7°00′	8°15′	4°53′

(Поправка).

Названия и маркировка

Отвертки подразделяются на виды по типу шлицы. Итак, рассмотрим все классификации.

1. Плоская. Этот инструмент имеет и другие названия — прямая, прямошлицевая или плоская. Маркировка S. L. и ее расшифровка — slotted. Например, отвертка плоская размером 5,5 обозначается, как SL 5,5.Отвертка минусовая с двусторонним стержнем идеально подходит для любителей многофункциональных вещей. Рабочая часть шлицевой отвертки имеет форму плоской лопатки. Она подходит для работы с простыми винтами с одной риской.
2. Крестовая. Бита этого инструмента имеет крестообразную форму. Производители маркируют как PH, что расшифровывается, как Phillips.
3. Шестигранная. Данную модель отличают по рабочей области, которая имеет сечение в форме шестигранника. Иногда ее называют тройной. Маркируется буквой H и расшифровывается как HEX. Этот вид делится на подвиды: внутренний, внешний и виброзащищенный — каждый из них имеет идентичные функции.
4. Квадратная. Отличается сечением, которое имеет форму квадрата. Маркируется словом Robertson, который расшифровывается, как Square Head. В России такая модель практически не встречается, но в Америке используется везде. Как правило, ее применяют для работы с механикой раритетных авто.
5. Крестообразная с направляющими. Профиль имеет форму двух крестов, смещенных под углом 45 градусов для полного ввода в крепеж. На маркировки указано PZ или Pozidriv.
6. Звездообразная. По своей форме напоминает шестиконечную звезду, маркируется как TORX и имеет тот же функционал, что и классическая отвертка TOR.

Особенности плоских и шестигранных отвёрток

Такие виды, как шестигранные и плоские инструменты – наиболее распространённые. Они используются для шурупов и саморезов, к которым нет особых требований. Так, характеристики плоской отвёртки такие:

• инструмент подходит под плоский тип шлица;
• закручивает винты и шурупы;
• маркировка такого изделия отмечается по ширине наконечника:
• размер изделия по ширине составляет от 1 до 10 мм в зависимости от модели.

Плоские отвёртки – одни из наиболее старых, которые начали использоваться для бытовых нужд и до сих пор широко распространены.

Описание шестигранных приспособлений такое:

1. Шестигранные отвёртки или инбусы предназначены для крепежей с шестигранным шлицом.
2. Наиболее распространённый вид – это Г-образный загнутый стержень, имеющий разные размеры шестигранного сечения.
3. Большой крутящий момент, значительно превышающий момент на крестовой отвёртке.
4. Сферы применения – ремонт электрической техники и откручивание крепежей в местах, которые находятся под напряжением.
5. Шестигранные отвёртки маркируются как НЕХ по аналогии с менее популярными видами отвёрток квадратного типа.

Если наконечники инструмента имеют сечение в виде шестиконечной звезды, то они промаркированы как Torx. Крепежи с таким шлицем применяются для ремонта мобильных телефонов и другой техники. Такие приспособления используются исключительно в сервисных центрах по ремонту техники и телефонов.

Philips (Филлипс)

Под крестовой шлиц Phillips производится достаточно большое количество видов болтов и шурупов. При этом Филлипс проводит выпуск продукции для металла и дерева. Среди особенностей подобной продукции отметим следующие моменты:

1. При изготовлении современных крестообразных изделий применяется аббревиатура рн, которая позволяет практически сразу определить бренд производителя.
2. У изделия лепесткового профиля есть особая коническая форма. Она характеризуется постепенных утолщением от кончика жала. Подобная форма позволяет выталкивать жало биты, за счет чего исключается вероятность повреждения поверхности в случае прикладывания большого усилия.

Существенное повышение производительности налаживаемой промышленной деятельности стало причиной появления более современного инструмента. На протяжении длительного периода применялся ph1, но позже появился крестообразный размер шлица ph3. Применяемая технология при производстве позволяет исключить вероятность выскакивания наконечника при производстве на большой скорости. Размеры крестообразного шлица могут варьировать в достаточно большом диапазоне.

У рассматриваемого варианта исполнения есть довольно много положительных сторон:

1. При работе изделие самоцентрируется, за счет чего исключается вероятность выскальзывания рабочей части отвертки. Это достигается за счет воздействия центробежной силы.
2. Проводится направление продольного усилия по оси закручивания. При этом особая форма повышает усилие закручивания.
3. Довольно часто встречается ситуация, когда при применении электрического оборудования нельзя контролировать величину крутящего момента. Именно поэтому происходит выталкивание наконечника с углубления при максимальном усилии. За счет этого исключается вероятность повреждения рабочей поверхности, после чего проводить монтаж и демонтаж не получится.

Есть и несколько существенных недостатков, которые должны учитываться. Примером можно назвать следующее:

1. Большого крутящего момента нельзя достигнуть без прикладывания значительного осевого усилия. Другими словами, нужно насадку прижимать к поверхности сильнее.
2. Процесс самовыталкивания характеризуется тем, что повышается механическое напряжение, оказываемое на крестообразный шлиц. За счет этого существенно повышается показатель износа и вероятность повреждения.

В продаже встречается огромное количество разновидностей продукции рассматриваемого бренда. Выбор проводится в зависимости от поставленной задачи. К примеру, для передачи существенного крутящего момента применяется square-drive. Этот вариант исполнения имеет следующие особенности:

1. Комбинация квадратного варианта с вариантом исполнения Филлипс.
2. Насечки позволяют передавать достаточно большой вращающий момент.

Несмотря на это, требуется специальный инструмент. За счет него есть возможность передавать значительное осевое усилие.

Для того чтобы существенно продлить срок службы изделий рекомендуется выбирать качественный инструмент. Отвертки известных производителей обходятся намного дороже, но увеличивают эксплуатационный срок крепежных изделий в несколько раз. Некачественная сталь рабочей поверхности со временем станет причиной накапливания стружки на гранях, после чего проводится их срезание. Эти же критерия предъявляются к наконечникам, которые устанавливаются на электрическое оборудование.

История изобретения

Потребность в подобном инструменте появилась с изобретением винтов

, о которых упоминалось еще в XVI столетии. Сперва эти крепежные элементы откручивали ключами, потому что головка винта была 6-гранной. Винты не всегда вкручивались и выкручивались легко, поэтому в их головке делали паз, куда вставляли плоскую часть тупой стамески, позднее получившей свое современное название.

Принято считать, что отвертку изобрели в XVII в. В то время ее широко применяли при изготовлении оружия и точных механических изделий. Доказывает это наличие в пистолетах и мушкетах того столетия винтов с прямым шлицем. До Х. Х. в. не было других видов шлицев. Эволюция инструмента произошла, когда с канадским коммивояжером Петером Робертсоном произошел мелкий несчастный случай: при закручивании винта рабочая часть инструмента выскользнула из прямого паза и поранила ему руку. В итоге он придумал конструкцию шляпки винта не со сквозным шлицом, а с квадратным углублением в центре.

Ноу-хау получило название «робертсоновкий винт», а для закручивания таких винтов требовался инструмент с измененной формой рабочей части. Благодаря нововведению обеспечивалось:

• лучшее центрирование;
• безопасность вкручивания;
• увеличение усилия.

Новый крепеж стал использоваться в машиностроении, в частности, на .

Запатентовал изобретение американец Генри Филлипс. Винты с крестовым шлицом

в 1940-е годы использовались в производстве самолетов-бомбардировщиков.

С развитием конструкций крепежа и сфер его применения разрабатывались и новые конструкции фигурных отверток, каждая из которых соответствует определенной форме шлица. Есть более 10 разновидностей инструмента.

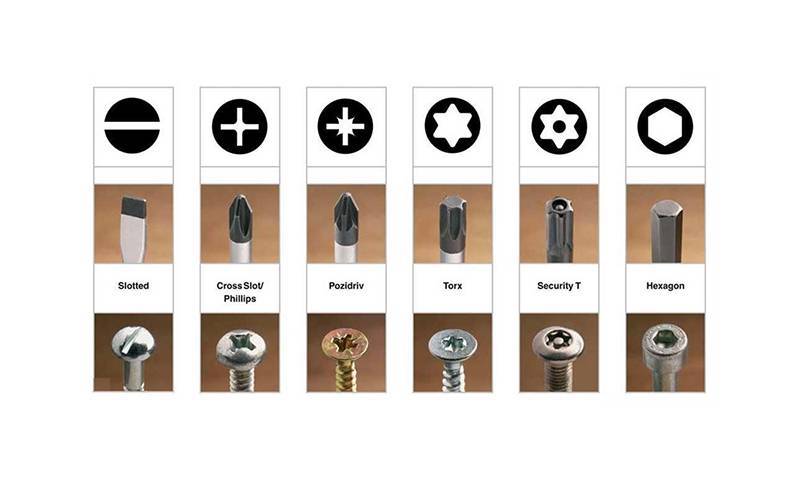

На рисунке представлены наиболее распространенные формы лезвий отверток.

табл. 1 (конфигурация форм лезвия)

значение формы	форма лезвия отвертки	маркировка	простое название	примечание
А	Отвертка с прямым шлицем	SL	минус	Обозначение SL5.5 обозначает ширину лезвия; SL 0.5х4(0,5- толщина лезвия (шлица), а 4 — ширина
B	Крестовая отвертка	PH	плюс	Площадь соприкосновения с деталью больше, чем у типа SL
C	Крестовая с дополнительными направляющими	PZ	позидрайв	Большой крутящий момент
D	Альтернатива крестовой	Torx	звездочка	Применяется в основном в электронном приборостроении и автопромышленности
E	Последующее развитие Torx	Torx со штырьком	звездочка со штырьком
F	Имбусовые ключи	Hex	шестигранник	Для закручивания винтов с шистигранными углублениями. Номер присваивают по расстоянию в миллиметрах между противолежащими углами шестиугольника.
G	Отвертка типа Нех	Hex типовая	Квадрат	Редко употребляемая разновидность
H	Не стандартный шлиц.	Tri-Wing	Трилистник	Для изделий с нестандарным щлицем
I	Крестовая асимметричная	Torq	Двузубая вилка	Мощная затяжка. Применяется в высокотехнологичных отраслях промышленности.
K	Двухштырьковая отвертка	SP	Спаннер	Применяется в бытовой технике, лифтовых механизмах.

Фриасон

Frearson — достаточно редкий и почти забытый тип шлица. Также известен как Reed & Prince. Похож на Phillips, но имеет острое окончание и больший угол в форме V (75°). Одно из преимуществ перед Phillips заключается в том, что одна отвёртка или бита подходит для всех размеров винтов. Встречается в импортном морском оборудовании. Отсутствие скруглений крестообразной щели позволяет приложить большее усилие в отличие от округлых конических форм Phillips, которые были разработаны для выталкивания инструмента при высоком крутящем моменте.

Это интересно: Механический угломер инструментальный с нониусом: разбираем по пунктам

Критерии выбора отвёрток

Чтобы приобретённый инструмент служил в течение длительного срока, а пользоваться им было комфортно, необходимо правильный его выбрать.

Сначала следует определиться с фронтом работ:

Если вам необходимо монтировать антивандальную систему, стоит воспользоваться U-образной. Для проведения электромонтажных работ подойдёт диэлектрическая

Также можно воспользоваться инструментом с индикатором или клеммами. Быстрое выполнение работ обеспечат храповые отвёртки

Чтобы сэкономить средства, стоит обратить внимание на отвёртки со съёмными наконечниками различной формы.. При покупке обратите внимание на качество материала, из которого изготовлен стержень и рукоятка

Рукоятка должна быть из плотного пластика и иметь резиновые вставки. Это обеспечит комфортное использование

При покупке обратите внимание на качество материала, из которого изготовлен стержень и рукоятка. Рукоятка должна быть из плотного пластика и иметь резиновые вставки. Это обеспечит комфортное использование

Это обеспечит комфортное использование.

Правильно подобранная отвёртка не только ускоряет рабочий процесс, но и делает его более эффективным. Широкий ассортимент позволяет без труда выбрать подходящую.

Как правильно выбрать отвертку?

При выборе отвертки, в первую очередь, стоит обращать внимание на ее наконечник. Базовым, естественно, признан плоский вариант. Считается, что его изобретатель Леонардо Да Винчи

Считается, что его изобретатель Леонардо Да Винчи.

Крестовая отвертка выполняет все действия качественнее и надежнее. Крестообразная модификация расширяет площадь соприкосновения, т. к. в конструкции имеет 4 маленьких углубления в форме креста.

Шестигранная отвертка увеличивает приложенное усилие в 10 раз, что является ее главным преимуществом, по сравнению с крестовым вариантом.

В этой классификации также существует вариант «звездочка». Редко, но применяется для работ с бытовыми приборами и электроникой.

Шестигранный стержень может использоваться под ключ

Уделяется внимание и наконечнику. Чем больше отвертка будет находиться в работе, тем быстрее наконечник будет стираться. Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень

В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом

Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень. В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом.

Стержень бывает круглым, квадратным или в виде шестигранника. От его длины, зависит глубина погружения отвертки. Однако, это может усложнить процесс использования инструмента.

Согласно требованиям ГОСТ, твердость стержня должна находиться в пределах от 47 до 52 HRC

Это важно. Твердость сплава придает крепость самой отвертке. Модель с трещоткой очень удобна

Модель с трещоткой очень удобна

Стержень может быть съемным или «встроенным». Такие отвертки будут служить значительно дольше. Если стержень снимается, то они могут применяться в отвертках с 2 наконечниками. К примеру, с одной стороны конец будет плоским, а с другой — крестовым.

Еще один интересный вариант, реверсивная отвертка с трещоткой. Модель передает крутящую силу от стержня к кончику, без необходимости перехватывать рукоять. Стержень свободно перекручивается, а переключатель позволяет ввинчивать и откручивать винты. Если перевести защелку в среднее положение, то можно заблокировать способность прокручивания. Это позволяет применять ее, как обычную отвертку.

Основные условия выбора подходящей отвертки:

• Удобство. Один из важных пунктов, так как конструкцию должно быть удобно держать в руке в процессе работы.
• Цель использования. Полезна для работы в узком месте, с мелкими деталями, хранения под рукой, в условиях с повышенной влажностью.
• Материал изготовления. Длину ручки можно подбирать согласно своим предпочтениям, так как от этого будет зависеть удобство использования, а вот материал должен обеспечивать безопасность и долговечность применения.

Есть наконечники звездочкой

Выбирая инструмент, стоит учитывать все пункты, так как от них будут зависеть долговечность и безопасность использования.

Сегодня в продаже можно найти модели с пластмассовыми, резиновыми и другими видами ручек. Правильно выбранный инструмент облегчает выполнение ремонтных работ

Важно подойти к процессу выбора со всей серьезностью

Специальные виды отвёрток

Отвёртки специальных видов используются для саморезов и винтов, к которым имеются особые требования, например, наличие защиты от выкручивания или максимум усилий при затяжке в головке.

Преимущественно эти виды используются для профессиональных сфер, в частности, машиностроения или электропромышленности. К специальным видам инструментов этого типа относят:

• Torx со штырьком по центру.
• Torq-Set – прибор с асимметричным крестообразным сечением, особенностью которой является сильная затяжка винта. Предназначается для применения исключительно в авиационной промышленности.
• Tri-Wing – инструмент, сечение которого имеет форму трилистника. Используется в сфере авиации и при установке электронных приборов.
• Спаннер или двухштырьковая отвёртка. Используется для установки лифтов, где предусматривается наличие антивандальной защиты.

Также инструменты разного типа отличаются по размерам и по материалам рукоятки. Некоторые из них оснащены пластмассовыми рукоятями, а другие резиновыми.

Крестовые отвёртки: описание, размеры и характеристики

Отвёртки крестового типа относятся к наиболее популярным, они хороши тем, что подходят под большое количество винтов или саморезов. Такие изделия маркируются крестом и буквами PH.

По размеру креста и номера можно определить размер и самого изделия. Самые маленькие крестовые инструменты имеют номер 000 (на 1,5 мм), и их используют при ремонтах фотоаппаратов или мобильных телефонов.

Далее, идут такие размеры:

• 00 (1,5–1,9 мм);
• 0 (2 мм);
• 1 (2,1–3 мм);
• 2 (3,1–5 мм);
• 3 (5,1–7 мм);
• 4 (от 7,1 мм).

Наиболее используемая модель – второго размера с магнитным наконечником. А самый большой инструмент по размеру, четвёртый, применяют при ремонте автомобилей или другой габаритной техники.

Также маркировка содержит информацию и о толщине стержня инструмента. Чем больше указана цифра, тем толще будет стержень. А длина стержня выбирается в зависимости от вида работ. Наиболее маленькие отвёртки с короткими ручками нужны для работ в тесных помещениях, а длинные применяют там, где затруднён доступ к крепёжному элементу.

Чтобы облегчить свою будущую работу с крестообразной отвёрткой, нужно очень тщательно подобрать её в плане размера. Внимательно смотрите, чтобы размер её жала совпадал со шлицем самореза.

Если они не будут друг другу соответствовать, то вы можете повредить или материал или сам инструмент. Чтобы не прогадать, лучше брать отвёртки разных размеров. Те же мастера всегда предпочитают пользоваться наборами для разных нужд.

Что означает PH, PZ и PX на крестовых отвёртках

Многие при покупке крестовой отвёртки обращают внимание на буквенные маркировки. Что же они означают?. Так, маркировкой Ph, как уже упоминалось, обозначают все крестовые отвёртки

Расшифровка этой отметки – сокращение от Phillips – компании, которая имеет патенты на винты с крестообразными выемками и отвёртками под них

Так, маркировкой Ph, как уже упоминалось, обозначают все крестовые отвёртки. Расшифровка этой отметки – сокращение от Phillips – компании, которая имеет патенты на винты с крестообразными выемками и отвёртками под них.

Современные модификации отвёрток, маркированных как Ph, имеют на жале дополнительные насечки, которые фиксируются в головке самореза более плотно, вследствие чего отвёртка не выскакивает из рук.

Маркировкой Pz отмечены более совершенные модификации отвёртки, оснащённой крестообразным жалом. Полное название Pozidriv. В отличие от первого типа, эта модификация оснащена дополнительными лучами, а жало может в головке крепежа фиксироваться ещё надёжнее.

Изделия этого вида используют в таких сферах, как:

• Сборка мебели.
• Установка деревянных изделий.
• Монтаж гипсокартонных изделий.
• Установка конструкций на основе алюминиевого профиля.

А вот отвёртки, маркированные как PX – это наиболее современные и усовершенствованные модели. Крестообразное жало небольшое, тупое, предназначено для работы с крепежами мобильных телефонов.

Также есть ряд других крестообразных инструментов, которые, как и другие фигурные изделия, применяются гораздо реже остальных и имеют профессиональное назначение. Среди них:

1. Phillips Square-Driv.
2. Philips Quadrex.

Фриасон

Некоторое время применялся еще один тип крестообразных шлицов, который получил название Фриасон. Ключевыми особенностями крестового шлица подобного типа можно являются:

1. Этот тип инструмента практически не применяется в последнее время.
2. Во многом поверхность напоминает рабочую часть Phillips.
3. Важным параметром можно назвать острое окончание и большой угол формы, который обеспечен углом 75 градусов.
4. Ключевым моментом можно назвать то, что одна отвертка или насадка выступает в качестве универсального инструмента. Именно поэтому изделия на классы.
5. Чаще всего деталь применяется в импортном морском оборудовании.
6. Нет скругляющих крестообразных щелей, за счет чего можно приложить большее усилие.

Сегодня не делается этот тип инструмента по достаточно большому количеству причин. Примером можно назвать то, что существенно усложняется процедура центрирования инструмента. За счет закругления есть возможность быстро установить инструмент в созданное отверстие.

В заключение отметим, что крестообразные шлицы получили весьма широкое распространение. Они сегодня являются частью различных механизмов машиностроительной, производственной, бытовой и многих других областей.

Маркировка и размеры шлицевой отвёртки

Брендовые инструменты имеют специальную маркировку, нанесённую на торце рукояти или на её плоской части. У качественных инструментов маркировка соответствует общепринятым стандартам международной классификации ручного столярного инструмента.

Если отвёртка используется в домашних условиях, например, с её помощью закручивают и откручивают шурупы или саморезы, то на неё нанесена маркировка:

• SL — так обозначается стандартная шлицевая плоская отвёртка;
• PH — модели с крестовым наконечником;
• PZ — крестовые отвёртки с насечёнными тонкими лучами.

Также маркировка может быть выполнена в виде круга с изображением, соответствующим форме наконечника. Например, для обозначения плоских моделей используется рисунок в виде полоски, крестовая отвёртка обозначается крестиком.

Также указана информация о длине стержня и размере наконечника. Например, круглая маркировка с прорезью, по диаметру которой высечены 1,5х7,5х135 мм говорит, что перед вами плоская отвёртка для работы с крепёжной фурнитурой со шлицами размером 7,5х1,5 мм. Длина рукояти равняется 13,5 см.

Крестовые модели имеют другую маркировку. На них наносят обозначение следующего вида: PH 2х90 мм. Это означает, что длина вала изделия составляет 90 мм, а 2 — это номер диаметра шляпки фурнитуры.

Таблица: размеры шлицевых отвёрток

Обозначение отвёрток	Номинальный диаметр, мм	Площадь рабочей поверхности, мм	Длина стержня мм	Длина рукояти, мм	Диаметр рукояти, мм	Диаметр стержня, мм
0963	1.4–2.0	0.25 × 0.8	85	45	12	0.8
0964	2.5–3.0	0.4 × 1.6	1.6
0965	3.5	0.5 × 2.3	105	55	15	2.3
0966	4.0	0.6 × 2.8	155	80	18	2.8
0967	5.0	0.8 × 3.5	180	3.5
0968	6.0	1.0 × 4.5	215	90	22	4.5
0969	8.0	1.2 × 6.0	250	100	25	6.0
0971	10.0	1.6 × 8.0	8.0
0972	12.0–14.0	2.0 × 9.0	300	100	25	9.0
0973	16.0	2.5 × 11.0	11.0
0974	18.0–20.0	3.0 × 11.0	350	100	25	13.0
