Пошаговое руководство по сборке

Начинать сборку агрегата нужно с обустройства ходового вала. Затем его оснащают корпусом с подшипниками, приваривают звездочку и фиксируют обгонные муфты, которые выполняют роль дифференциала. Затем конструкцию снабжают колесами и рамой с телескопической тягой, плугом и рулем.

Самодельная версия сельскохозяйственного мотоблока имеет в своём распоряжении специальные колеса, которые способны обеспечивать максимальное сцепление с грунтом.

Чтобы соединить раму агрегата с подвеской и рамой мотороллера, следует применить две металлические трубы дугообразного вида. Между ними устанавливают ёмкость для хранения топливной смеси.

При обустройстве силовой установки применяется кронштейн, который оснащён стальной осью длиной 150 мм. Его приваривают консольным образом к П-образной раме. Саму ось оборудуют мотором с подвеской, а собранное изделие соединяют с дугами рамы. Только после этого происходит монтаж вторичного вала, протягивание тросов и натягивание цепи.

Тяговые колеса

Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.

Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.

Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).

Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.

Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.

Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.

Что потребуется и как можно переделать

На самом деле поставить мотокультиватор на колеса совсем не сложно:

Сначала нужно тщательно измерить посадочные размеры выходного вала, уделяя особое внимание его форме (цилиндр или шестигранник), внешнему диаметру и расстоянию до отверстия под шплинт.
Затем необходимо посетить ближайший садоводческий магазин или заглянуть в интернет, чтобы заказать ступицы (дифференциальные усилители), соответствующие размерам вала культиватора.
Одновременно можно приобрести и колеса (чем меньше диаметр, тем лучше) для вашего будущего мотоблока. Кстати, зачастую колеса со ступицами и дышлом продаются в едином комплекте, что очень удобно.
Прикручиваем купленные колеса к ступицам;
Снимаем фрезы с вала мотокультиватора;
Устанавливаем колеса на вал редуктора.. Специалисты не советуют модернизировать таким способом маломощные культиваторы весом до 45 килограмм и оборудованные червячным механизмом, так как эта переделка может привести к серьезной поломке.Кроме того, при переделке мотокультиватора в мотоблок не стоит использовать старые автомобильные колеса (слишком большой вес и размеры)

Специалисты не советуют модернизировать таким способом маломощные культиваторы весом до 45 килограмм и оборудованные червячным механизмом, так как эта переделка может привести к серьезной поломке.Кроме того, при переделке мотокультиватора в мотоблок не стоит использовать старые автомобильные колеса (слишком большой вес и размеры).

При этом стоит понимать, что культиватор на колесах, на переделку которого потребуется не менее трех тысяч рублей, это может и мотоблок, но не совсем полноценный. Самостоятельно передвигаться такая техника конечно сможет, а вот с использованием навесного оборудования могут возникнуть серьезные проблемы в том случае, если мотор у культиватора слабый (менее 6 л.с.), а понижающий редуктор червячного, а не шестеренчатого, ременного или цепного типа.

Поэтому следующим этапом переделки культиватора в мотоблок должна стать замена (при необходимости) редуктора. Стоимость этой детали в магазинах сравнима с ценой на новый культиватор. Однако можно попытаться изготовить простейший редуктор с двумя противоположными валами в домашних условиях, если владелец культиватора обладает навыками хорошего слесаря/проектировщика и имеет в наличии:

• измерительные инструменты (линейка, штангенциркуль);
• запасные части и расходные материалы (подшипники, шестеренки, ремни или цепи, шкивы, валы, прокладки, сальники, труба под подшипники, болты и т.д.);
• сварочный аппарат;
• дрель и сверла разного диаметра;
• «болгарку» или ножовку по металлу;
• набор отверток и тиски.

Если все это имеется, то можно приступать к изготовлению редуктора:

1. Рисуем или ищем в интернете подходящий эскиз и рассчитываем передаточное число, беря за основу количество холостых оборотов двигателя плюс 10%.
2. Делаем раскройку металлического листа толщиной не менее 5 мм., чтобы получить заготовку крышки и корпуса будущей детали.
3. Разрезаем трубу, и при помощи сварки устанавливаем посадочные места под подшипники.
4. Собираем корпус и защищаем его лакокрасочным покрытием.
5. Монтируем подшипники.
6. Изготовляем и обрабатываем валы из круглых стальных прутков.
7. Устанавливаем валы с одновременным монтажом звездочек или шкивов, цепей или ремней.
8. Изготавливаем прокладку между корпусом и крышкой, а также изолируем валы при помощи сальников.
9. Заливаем в корпус смазочный материал (масло) и устанавливаем крышку.
10. Размещаем самодельный редуктор на раме культиватора и подключаем к двигателю через выходной вал.
11. Настраиваем работу редуктора при включенном двигателе, но без особых нагрузок, чтобы приработались детали.

Самодельный редуктор намного расширит возможности культиватора, который сможет работать практически с любым навесным оборудованием.

Как установить и отрегулировать плуг на мотоблок

Настраивать плуг нужно после подготовки самого мотоблока к работе с навесным оборудованием собственного производства. Агрегат располагается на подставке. Колеса с резиновыми шинами снимаются. От правильной регулировки зависит производительность инвентаря, скорость вспахивания почвы и срок службы. Колеса устройства на резиновых шинах необходимо заменить грунтозацепами, которые обеспечат повышенную проходимость по рыхлой почве. Производится установка плуга путем присоединения его к крепежам для навесного оборудования.

Не стоит сразу полностью затягивать болты, которыми инвентарь фиксируется на кронштейне мотокультиватора. Они выполняют еще и регулировочную функцию. При проведении этой ответственной операции, которая непосредственно влияет на качество вспашки, учитывается совпадение продольных осей собственноручно изготовленного аграрного приспособления и фиксатора. Регулировка плуга осуществляется только после проверки правильности его установки на кронштейн мотоблока.

Пошаговое руководство по сборке

Начинать сборку агрегата нужно с обустройства ходового вала. Затем его оснащают корпусом с подшипниками, приваривают звездочку и фиксируют обгонные муфты, которые выполняют роль дифференциала. Затем конструкцию снабжают колесами и рамой с телескопической тягой, плугом и рулем.

Самодельная версия сельскохозяйственного мотоблока имеет в своём распоряжении специальные колеса, которые способны обеспечивать максимальное сцепление с грунтом.

Чтобы соединить раму агрегата с подвеской и рамой мотороллера, следует применить две металлические трубы дугообразного вида. Между ними устанавливают ёмкость для хранения топливной смеси.

При обустройстве силовой установки применяется кронштейн, который оснащён стальной осью длиной 150 мм. Его приваривают консольным образом к П-образной раме. Саму ось оборудуют мотором с подвеской, а собранное изделие соединяют с дугами рамы. Только после этого происходит монтаж вторичного вала, протягивание тросов и натягивание цепи.

Дисковый культиватор для мотоблока своими руками. Виды окучников для картофеля к мотоблоку: как сделать и настроить своими руками?

Дисковый окучник для мотоблока своими руками сделать нетрудно. Это многофункциональное приспособление, которое помогает изменять состояние грунта, делать борозды и формировать гребни во время окучивания картофеля или других овощных культур.

Разнообразие выбора

Облегчить посадку и уход за картофелем поможет мотоблок или культиватор. В работе на огороде или саду они считаются незаменимыми помощниками. Неотъемлемой частью мотоблока является плуг. Он может быть оборотным и дисковым. Дополнительным приспособлением к технике является окучник, который может быть нескольких видов.

Сразу определить, какой окучник лучше, не получится. На выбор окучивателей влияет много факторов, среди которых особенности почвы, размер земельного участка, не последнюю роль играет финансовая часть вопроса. Поэтому, чтобы сделать правильный выбор, нужно познакомиться с описанием самых распространенных окучников для мотоблока:

• Окучники, которые не предполагают самостоятельной регулировки ширины между металлическими крыльями. Борозда для всех культур будет одинакового расстояния, что не очень удобно. Подобные виды конструкций удобно использовать для мотокультиватора весом, не больше 30 кг. Помимо этого стойки устройства тонкие и не подходят для возделывания твердой почвы.
• Оборудование, предполагающее изменение ширины между крыльями, поэтому расстояние между бороздами можно сделать различным. Можно также использовать одновременно два агрегата на одной навеске. Рекомендовано устанавливать на мотоблоке весом больше 30 кг.
• Самый популярный вид – это однорядный окучник. Устройство предназначено для работы с легким грунтом, предварительно обработанным культиватором. Если используется однорядный плуг, то грунтозацепы устанавливаются недалеко друг от друга. Это необходимо потому, что окучка проводится по одному междурядью. Существует более современный двухрядный окучник для мотоблока.
• Еще одним приспособлением для окучивания овощной культуры является голландский окучник. Он позволяет регулировать крылья не только по горизонтали, но и по вертикали.
• Удобен в пользовании активный окучник (роторный) пропеллерного варианта. У него совершенно иной принцип работы. Роторный окучник вместо колес имеет роторы с параллельными зубьями. Устройство можно установить на мотоблок и культиватор с двумя передними передачами. Пропеллерами, установленными на перекладине удобно измельчать и рыхлить почву, удалять сорняки с корнями и окучивать растения.
• Самым лучшим, судя по отзывам владельцев мотоблоков с дополнительным устройством, считается дисковый окучник на мотоблок. Он состоит из поводка Т-образной формы, винтовых регуляторов, двух стоек и двух дисков. Рабочие элементы выглядят не в виде крыльев, а в виде дисков. Можно менять не только ширину, но и угол наклона. В результате получаются гребни на обрабатываемом участке нужной высоты и ширины.

Самодельный адаптер для мотоблока с рулевым управлением

Прежде чем приступить к конструированию самодельного переднего адаптера для мотоблока, ознакомьтесь с чертежами. По ним вы сможете изготовить все необходимые элементы. При достаточных знаниях механизма работы вы можете нарисовать их сами или воспользоваться интернетом, задав поисковый запрос «чертежи как сделать адаптер для мотоблока». Первым делом подготовьте все необходимые комплектующие:

• металл,
• крепежные материалы,
• колеса,
• болгарку,
• агрегат для сварочных работ,
• дрель,
• гаечные ключи,
• подшипники,
• расходники (электроды, различные сверла, болгарочные диски),
• смазочные смеси.

До начала сборки убедитесь в правильности ваших замеров. Для аппарата с рулевым управлением вам обязательно потребуется рама с вилкой и втулкой. За счет этой конструкции можно будет управлять мотоблоком.

Первым делом необходимо изготовить раму. Нарежьте трубы и скрепите их болтами, можете сварить.

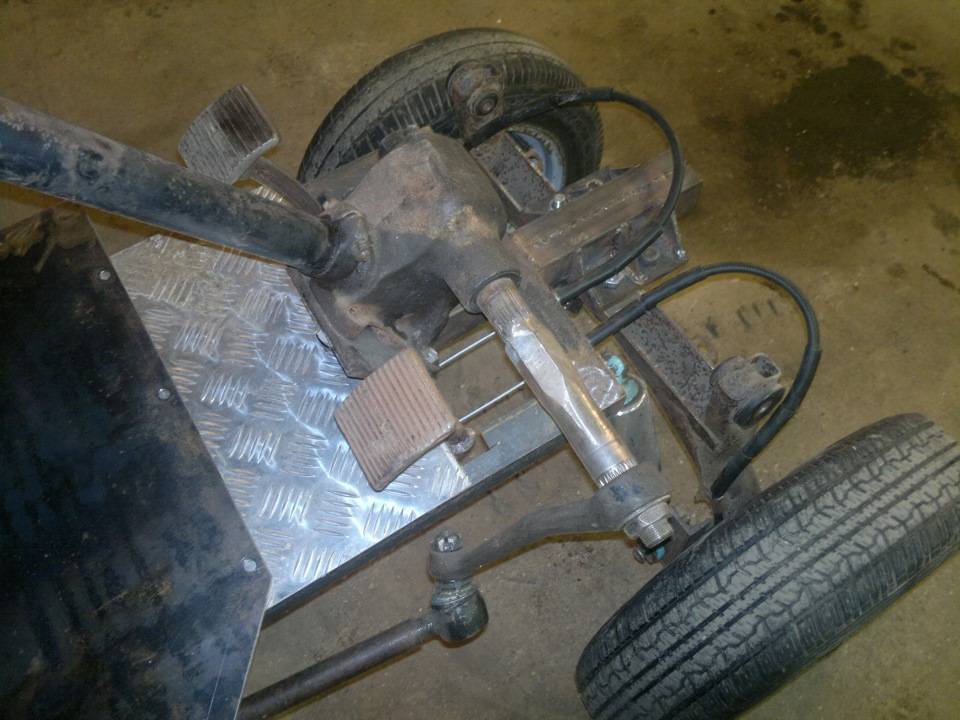

Далее изготовьте ходовую часть. В случае с двигателем, расположенным спереди, ширина ходовой части должна обеспечиваться базовыми колеса.

При заднем двигателе ширина ходовой части должна быть шире. Так трактор не будет заваливаться, будет устойчивым. Колеса, входящие в мотоблочный комплект, снимите и сварите для них мост несколько шире.

Изготовьте руль. Можно использовать автомобильный или взять мотоблочную рукоять. Используя ее, управление самодельным устройством будет сходе с управлением мотоцикла.

Используя раму из цельного куска металла, рулевое управление целесообразно разместить на передней оси.

Приварите к раме заблаговременно приготовленную сидушку.

Если в процессе эксплуатации вы планируете использовать дополнительные насадки, то обязательно приварите кронштейн.

Прикрепите под рулевую колонку запчасть для сцепки. Ее вы можете купить в магазине или изготовить самостоятельно.

Используя чертежи переднего адаптера для мотоблока с необходимой инструкцией, вы без особого труда сможете сделать мини-трактор самостоятельно.

Задний

Если решаетесь на адаптер для мотоблока Нева заднего привода, необходимо сделать его спереди всего устройства.

Такое расположение очень удобно для выполнения различного рода работ на огороде, когда не обойтись без навесного оборудования сзади или спереди.

Полный

Еще данное устройство бывает полноприводным.

В таком случае агрегат может быть расположен спереди или позади. Однако, существенным отличием в характеристике от вышеупомянутых разновидностей выступает то, что в работе задействовано одновременно четыре колеса. Такая конструкция более напоминает миниатюрный трактор.

Самый мощный адаптер – полный

Картофелесажалка для мотоблока своими руками

Одним из видов навесного оборудования, который считается наиболее востребованным, стала картофелесажалка. Это объясняется тем, что как бы не был запущен участок, и насколько бы мало работ на нем не производилось, но посадкой картофеля занимаются почти все, поэтому и картофелесажалка для мотоблока своими руками не будет в хозяйстве лишней. Она имеет специальную чашу для картофеля, из которой он периодически падает в землю, и диски для их закапывания.

Изготовление картофелесажалки производится по приведенной схеме. Пластинка у заднего колеса служит для того, чтобы клубни падали, не попадая на колесо

Главное внимание нужно обратить на раму, сделав ее удобной для размещения всей конструкции. В целом ее устройство напоминает доработанный окучник для мотоблока

Самостоятельное изготовление “гусиных лапок”

Если на вашем мотоблоке фрезы устарели, либо у вас появилось желание усовершенствовать свое оборудование, к примеру, уменьшить или увеличить ширину и глубину обработки, то деталь можно сделать самостоятельно. Нередко такая задумка позволяет существенно повысить уровень качества культивирования земли, а также заметно ускорить работу.

Данные детали характеризуются несложной конструкцией, поэтому их можно сделать и своими силами.

Наиболее простой вариант — изучить и проанализировать конструкцию фрез промышленного типа, после чего внести в нее некоторые коррективы.

Нужно обратить внимание на то, что для самостоятельной сборки фрез вам придется пользоваться индивидуальными чертежами. Итак, самодельные насадки данного типа состоят из следующих деталей:

Итак, самодельные насадки данного типа состоят из следующих деталей:

• Втулка. Ее можно сделать из толстой трубки диаметром в 50 мм.
• Фланец производится из толстолистовой стали. Ему можно придать круглую форму, но гораздо легче сделать фланец квадратной формы.
• Стойка для лезвия. Тут можно воспользоваться стальным уголком. Некоторые умельцы применяют для изготовления этого элемента рессоры автомобиля.
• Среднее лезвие.
• Крайнее левое лезвие.

Лезвия лучше делать из инструментальных стальных сплавов. Некоторые мастера для данной цели пользуются автомобильными рессорами.

С применением сварки лезвия устанавливаются на стойки, которые крепятся к фланцам. Фланцы же прикрепляются непосредственно к втулке. Некоторые останавливают свой выбор на болтовых крепежах, однако такие конструкции не очень надежны.

«Минусом» насадки «гусиные лапки» считается то, что при работе этот элемент сильно повреждается. В итоге двигатель культиватора подвергается дополнительной нагрузке, а исполнитель при этом очень устает. Для того чтобы это минимизировать, на ось по обеим сторонам нужно поставить колесики, которые будут выполнять функцию неких ограничителей.

В этой ситуации будет обрабатываться лишь самый верхний почвенный слой. Данный вариант удобен для культивирования дернистой и сильной заросшей земли. После первого прохода дерн начинает разрушаться. Далее колесики демонтируются, и производится дополнительная обработка на ту или иную глубину.

Если самодельные «гусиные лапки» изготовлены грамотно, то их качество не будет уступать промышленным аналогам.

Итак, самостоятельное изготовление «гусиных лапок» имеет следующие преимущества:

• у вас появится возможность сэкономить;
• вы сделаете деталь именно для вашего культиватора;
• правильно собранная самодельная фреза ничуть не уступает заводским изделиям.

Фреза к мотоблоку – один из самых распространенных видов дополнительного оборудования для обработки почвы. Она являет собой набор специальных ножей, закрепленных на оси. С их помощью можно быстро и легко избавится от сорняков, произвести культивацию грунта на участке. Для того, чтоб подобрать оптимальный вид фрезы для своего мотоблока, следует немного классифицировать их.

Разновидности ходоуменьшителей для мототехники

Уменьшители хода для мототехники могут обладать различной структурой и принципом работы. Следовательно, любой из подобных механизмов имеет различные параметры, преимущества и несовершенства.

По таким показателям имеющиеся на рынке понижающие редукторы для мототехники подразделяются на несколько видов.

Шестерёнчатые понижающие редукторы – данное оборудование имеет особенно прочную конструкцию. Сталь, из которой производятся шестерни, покрывается специализированными защитными средствами, что значительно увеличивает устойчивость и удлиняет период использования редукторов. Из числа недостатков подобного типа устройств необходимо сделать акцент на высокой цене.

Подробнее об устройстве

Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений.

Популярностью пользуются небольшие ручные культиваторы

Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах

Такой культиватор не сравнится по мощности с мотоблоком

В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

• лапы для рыхления грунта;
• специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
• окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
• игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
• подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.

Схема окучивателя с ножом-разрыхлителем При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

Культиваторы бывают различных типов

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Изготовление других навесных конструкций

Мотоблок можно оснастить самыми разными полезными приспособлениями – плугом, граблями, всевозможными лопатами, косилками, лыжами, щетками. Желание, понятные схемы и описание работ помогут повторить магазинные аналоги навесных элементов и даже улучшить их, т. к. они будут соответствовать индивидуальным требованиям и условиям.

Так, для обработки земли необходим плуг, способный одолеть целину, поросшую травой, влажный или лежалый грунт. Для его изготовления потребуется стальная пластина толщиной около 5 мм. При помощи вальцов пластину сгибают в цилиндр. Края затачивают болгаркой.

По такому же принципу легко сделать насадку, формирующую борозды. Хорошо, если есть стойки от культиватора. Их можно присоединить к уголку или изготовить две стойки из подручных материалов. Для этого из металлического листа толщиной 1,5-2 мм вырезаются пластины. Размер пластин должен соответствовать глубине и ширине борозды. Крепятся они при помощи болтов к стойкам конструкции. Использовать такую насадку можно для закапывания. Стоит лишь придать пластинам требуемую форму. Они должны быть в виде диска или круга, расположенными под определенным углом. Сверху такие пластины располагаются ближе, чем внизу. За счёт этого диски, вращаясь, раскрывают полости наружу.

Навеска к мотоблоку для сбора клюквы содержит самоходную платформу на гусеничном ходу. На поворотной раме платформы закрепляется заборник. Изготавливается он в виде короба с загнутыми параллельными зубьями. Двигаясь, устройство при помощи тяги из вентилятора захватывает ягоды в короб. Вентилятор работает от двигателя. В коробе устанавливаются винтообразные спирали.

Сорванная клюква тяжелее мусора, поэтому падает на дно ёмкости. Листочки, мелкие соринки, которые попадают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.

Щетка для мотоблока используется для уборки территории не только от листьев, но и от неглубокого снега. Простота, эффективность и универсальность использования – очевидные достоинства этого навесного элемента. К мотоблоку вертикально крепят вал для щетки. На него поочередно надеваются кольцо и диски со щетками. Диаметр колец – 350 мм. Ширину захвата такой щетки обычно делают не больше одного метра. Так мотоблок сохраняет маневренность и охватывает довольно большую площадь поверхности для очистки.

Длина щетины – 40-50 см, иначе она скоро начнет подминаться и заламываться. Восстановить свойства щетины не получится, только навесить новые диски. Скорость движения мотоблока с навесной щеткой колеблется в диапазоне 2-5 км/час в зависимости от мощности двигателя агрегата.

О том, как сделать плуг к мотоблоку своими руками, смотрите в следующем видео.

Всем известна поговорка о том, что короля играет свита. Без сопровождения толпы вельмож, советников и грозной стражи любой монарх покажется вам обычным человеком. Точно так же без дополнения в виде навесного оборудования самый дорогой мотоблок – бесполезный кусок металла.

О разновидностях навески для данного вида техники и их возможностях мы поговорим в этой статье.

От трактора до катера

Наиболее распространенными переделками из обычного мотоблока является всевозможная комплексная техника и транспортные средства. Правда, последние можно больше назвать самоделками на базе двигателя и трансмиссии устройства.

Картофелесажалки. При большой площади под посадку картофеля идеальным будет устройство, созданное на базе мотоблока. Оно включает в себя сразу несколько элементов. Прежде всего, картофелесажалка снабжена небольшим бункером для клубней.

Мини-трактор. Чаще всего умельцы конструируют всевозможные мини-трактора. В данном случае следует учитывать смещение центра тяжести техники, так как двигатель устанавливается в задней части. Поэтому следует позаботиться о расширении колесной базы задней оси.

В настоящее время в продаже можно найти всевозможные узлы и агрегаты для создания трактора на базе мотоблока, такие как передние оси, тормозная система, всевозможные тяги и рычаги, педали. Но при желании все это можно изготовить и самому, используя подходящие детали от старых авто.

При использовании более мощных покрышек, такой трактор легко превращается в вездеход.

Лодочный мотор. Двигатель от мотоблока также может стать идеальной заменой обычному лодочному мотору. Для этого на корпусе лодки следует сделать необходимое крепление, а стандартную фрезу двигателя заменить на лопасти. В умелых руках мотоблок также может стать основой для создания небольшого автомобиля по типу багги. Правда, на нем не получится передвигаться в городских условиях — это связано с официальной регистрацией транспортного средства в госавтоинспекции. Но он может стать отличным подспорьем в сельской местности для поездок на рыбалку или охоту, за грибами. Также такой «внедорожник» идеально подойдет для осваивания навыков вождения для новичков.

Чаще всего в качестве ходовой части для такой самоделки используют передний мост от «инвалидки», задний — ведущий, может быть установлен от стареньких «Жигулей» или же от мотороллера «Муравей». Кстати, от этого будет зависеть размер используемых колес. Форма рамы и дизайн кузова изготавливаются исходя из условий эксплуатации данной техники. Но не стоит упускать такой момент, как необходимость установки ремней безопасности и дуг на крыше.

Грабли для мотоблока своими руками

Уборка сена, как и посадка урожая, входит в число работ, для которых мотоблок применяется чаще всего. Грабли для мотоблока своими руками можно изготовить из обычных водопроводных труб разного диаметра. Собственно, проще всего как раз взять водопроводные трубы, чтобы не мучиться с подбором материала и изготовлением деталей грабель на другой основе.

Их изготовление показано на чертеже ниже, где также описаны такие детали, как рычаг подъема и опускания механизма.

1 — дышло; 2 — рычаг; 3 — тяга; 4 — подкос; 5 — стойка; 6 — грабли; 7 — ступица; 8 — ось; 9 — колесо

Рычаг подъема-опускания грабель:

1 — рычаг (СтЗ, полоса 30×4); 2 — ручка (СтЗ, пруток диаметром 12)

Что представляет собой мотоблок

Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад. Чтобы эксплуатация такого изобретения была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.

Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.

Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:

• вспашку земли;
• культивацию;
• транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
• стрижку травы.

С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.

Это интересно: Какой мотоблок лучше выбрать для обработки земельных участков и других работ — изучайте с нами
