Лазерный уровень своими руками

Полноценный уровень из остатков лазерного принтера и указки

Для тех, кто не ищет легких путей, потребуется:

  • лазерный блок от неработающего принтера;
  • лазерная указка;
  • моторчик от любой детской игрушки или из сломанного CD-привода;
  • резиновый пассик;
  • кнопка и батарейка на 9 В (крона);
  • шлицевая и крестовая отвертки;
  • паяльник с припоем.

Снимите крышку лазерного блока. Под ней обнаружится шестигранник или квадрат, закрепленный на шаговом приводе, криволинейная линза и зеркало, а также родной лазер. Однако последний выдает невидимый цвет, так что пойдет под замену на лазерную указку. Луч от лазера, попадая на боковые грани шестиугольника под углом, отражается в линзу, а после через зеркало в выходную щель. Шестигранник постоянно вращается и точка от лазера очень быстро прорисовывает линию, мерцание которой даже не бросается в глаза.

Управлять драйвером привода для зеркального шестигранника очень сложно. Куда проще закрепить сторонний привод и соединить его вал с шестигранником с помощью пассика.

Замерьте расстояние от оси шестигранника, на котором можно установить моторчик так, чтобы пассик был слегка натянутым. Получится сектор, по окружности проходящий по корпусу. Выберите место, в котором моторчик не будет мешать лучу лазера и его легко можно закрепить с помощью клея. При необходимости просверлите отверстие и установите моторчик, соедините его вал с осью шестигранника.

Демонтируйте родной радиатор с лазером и платой его драйвера. Закрепите лазерную линейку так, чтобы она светила в том же направлению.

Остается запитать мотор. Подсоедините последовательно моторчик, кнопку и батарейку крону. По желанию подключается и лазерная указка к той же батарейке, причем параллельно моторчику.

По бокам от выходной щели на корпусе лазерного блока фиксируются два шурупа или шпильки из проволоки 2,5 мм или более. К ним привязывается нить, и далее лазерным уровнем можно пользоваться, как в предыдущем варианте.

На видео вариант самодельного нивелира с использованием зеркала

Для выставления линии в горизонтальной плоскости используется пузырьковый уровень. Вполне возможно, что придется настроить фокус указки, так что верхний декоративный колпачок лучше сразу снять и пассатижами подправить форму луча так, чтобы именно на выходе всей конструкции получить тонкую линию.

рмнт.ру

Правила пользования лазерным нивелиром

при их затягивании и соответственно скользящей нагрузке на сам блок, который они фиксируют, вся проведённая настройка может исчезнуть. Конечно стоит попробовать затянуть винты фиксации и если у вас это получилось без сбива, то поздравив себя ещё раз, можно приступить к последнему этапу — регулировке горизонта вдаль. Эту настройку можно производить просто встречными замерами на двух одновременно видимых углах стен на расстоянии 5-6 метров между собой или по меткам гидроуровня. Если таких углов в помещении нет, то для настройки можно использовать практически любые вещи: стремянки, правило прислоненное к стене. Вся регулировка производится винтом в маятнике, при выкручивании или затяжке которого меняется центр массы маятника и соответственно угол наклона линии свечения лазера вдаль. Конечно для создания меток можно использовать гидроуровень, но его ещё необходимо будет найти, наполнить водой, проверить правильность меток и будет необходим помощник. Такая последовательность занимает много времени в отличии от простых встречных замеров, при которых погрешность сразу показана. Винт на маятнике по завершении всех подкручиваний необходимо также зафиксировать клеем, что сохранит настройку при самых разнообразных ударах при работе или перевозке.

После такой настройки погрешность лазерного уровня на заданном вами растоянии практически будет нулевой. Точность водяного уровня и шнура отвеса сделают из ПГ почти эталон точности и вы с лёгкостью утрёте критиков или понторезов с дорогими лазерными уровнями 🙂

Калибровка лазерного уровня

Чтобы настроить лазерный уровень, придется вскрыть его корпус. В зависимости от модели, это делается разными способами. Перед началом работы рекомендуется поискать наглядные материалы от людей, которые уже делали демонтаж того или иного изделия. Есть несколько полезных советов.

Шурупы корпуса нужно выкручивать осторожно, плавным усилием.
Для снятия уплотнительных колец не стоит применять клещи. Элементы можно разблокировать, наматывая капроновую нить в щель на стыке деталей.

Корпус на защелках не стоит разбирать отверткой или приложением усилий

Фиксирующие элементы стоит найти тонким ножом, проводя им по щели между частями конструкции. Защелки последовательно отжимаются без излишних усилий.

После разборки корпуса взгляду открывается основная силовая конструкция лазерного прибора. Это металлическая деталь, внутри которой закреплены горизонтальный и вертикальный излучатели. На ней есть фиксирующие винты для каждого из лазеров, а также регулировки светового фронта. Более мелкий винт сбоку меняет наклон в вертикальной плоскости, передний крупный — угол атаки относительно горизонтали.

Регулировка лазерного уровня по углу атаки производится по уже описанному выше методу.

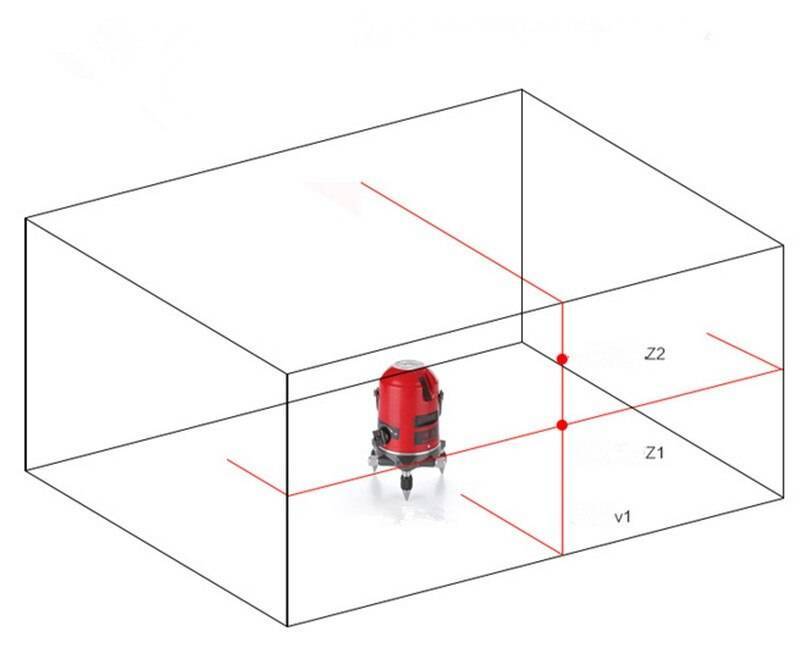

  1. Прибор устанавливается на 1 м от стены, делается отметка на ней и противоположной.
  2. Прибор устанавливается к противоположной, регулируется штатив до попадания луча в метку.
  3. Луч направляется на противоположную.
  4. Поворачивается винт регулировки для понимания, в какую сторону смещается луч.

Проверка делается многократно. Метки наносятся при каждом новом тестировании.

Совет! Желательно для такой юстировки выбрать комнату, в которой залиты ровные полы. Если этого сделать не получается, для прибора стоит соорудить установочные площадки, поверхность которых подстраивается на выверенный при помощи водяного уровня горизонт.

Аналогично выше описанному методу регулируются наклон лазерной плоскости или линии. Делается отметка на стене, прибор вращается, с одновременной подстройкой соответствующим винтом. Сложнее всего калибровать лазерный уровень по вертикали. Для этого понадобится отвес. Линию лазера направляют четко вдоль нити. Если она освещается не по всей длине, нужно сделать следующее:

  • ослабить винты, фиксирующие вертикальный излучатель;
  • прилагая некоторые усилия, повернуть блок лазера в клеевом слое гнезда;
  • зажать винты;
  • повторить проверку.

Большой точности достичь таким методом не получится. Однако при некотором терпении, вертикаль луча будет практически идеальной. По завершении юстировки, нужно аккуратно залить клеем области в гнезде, которые были деформированы при повороте блока излучателя вручную.

Как сделать лазерный уровень на треноге

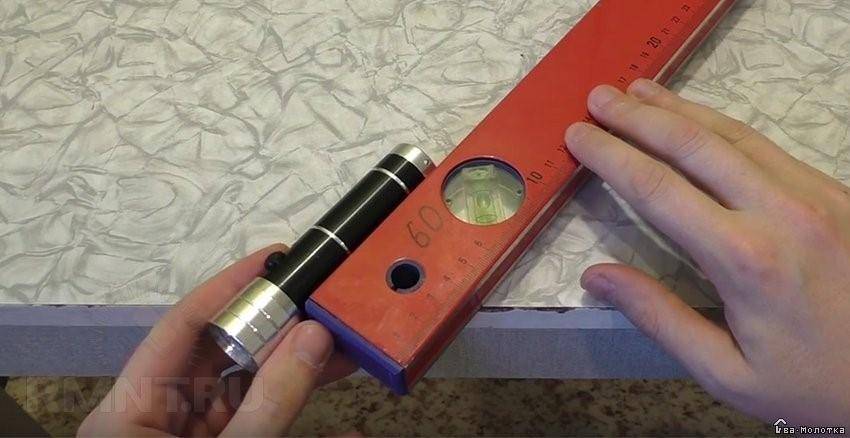

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

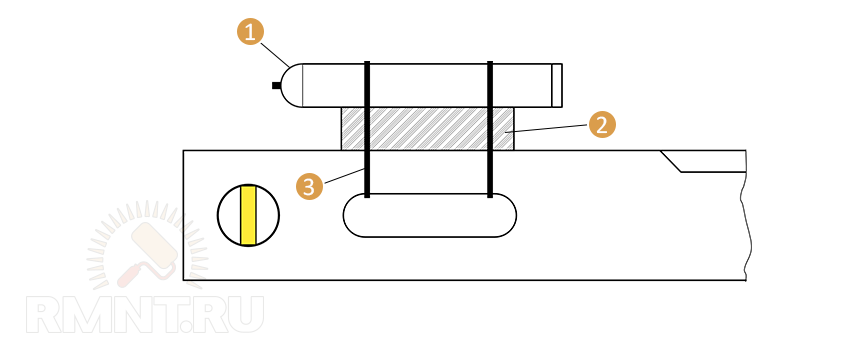

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Преимущества лазера в работе

Процесс пути всегда проще и понятнее, когда четко видна конечная точка его завершения. Именно так можно охарактеризовать лобзик с лазерным указателем, направление которого всегда предрешено и ясно. Устройство, оснащенное этим нехитрым приспособлением, может производить точный распил коротких заготовок, без предварительной разметки. Так как средняя длина лазера составляет 25 см, и обычно не превышает 50 см, не рекомендуется опираться на неё при резке более габаритных изделий без нанесенного на них контура.


Многочисленные мнения владельцев электрических лобзиков, касательно пользы лазерной направляющей, серьезно расходятся. Одни утверждают, что в данном инструменте такая функция бесполезна, другие же заявляют обратное, указывая на её удобство и повышение качества распила. Как ни странно, обе стороны отчасти правы, но только для отдельно взятой ситуации. Противники лазера на лобзике, аргументируют свое отношение тем, что данный инструмент не предназначен для прямого распила, и для профессионального выполнения такой задачи, необходимо использовать циркулярную пилу. Сторонники направляющей, говорят о непрофессиональном, бытовом использовании лобзика, где допустимы мельчайшие неровности линии реза. Разумеется, опытный мастер выпилит ровную линию без каких-либо лазерных указателей, но работа неискушенного пользователя, будет гораздо точней и удобней, при наличии данной функции.

В заключении, можно уверенно сказать, что лазерный лобзик по дереву и другим материалам, будет полезен в качестве универсального инструмента, подходящего для фигурного пиления и достаточно точного в прямолинейном резе. Если Вам требуется быстрый и максимально ровный распил, наилучшим вариантом для данной задачи будет паркетка или циркулярная пила.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

  1. Установите прибор на ровной плоскости или закрепите на штативе.
  2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
  3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
  4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
  5. Настройте величину угла и скорость вращения луча, если эти функции есть.
  6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

  1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.

  2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

  3. Установите лаги по лазерным линиям.

  4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

  5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

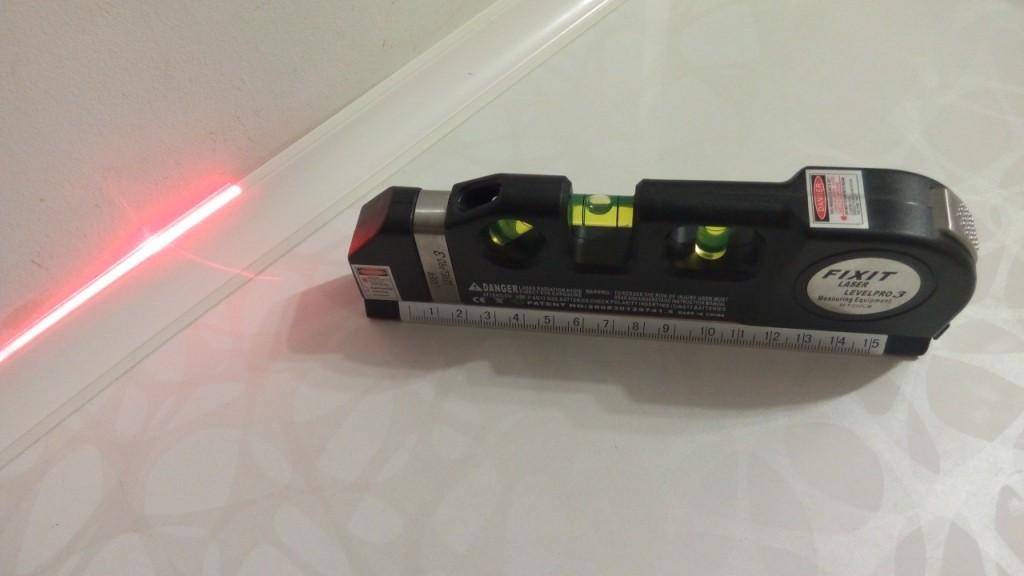

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

  • выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

  • укладка плитки. Делается аналогично работам на полу;

  • построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;

  • расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;

  • установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;

  • перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;

  • использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

Отличия самодельной модели

Самодельный лазерный уровень может использоваться для зеркальной и симметричной разметки на большом расстоянии в процессе постройки или ремонта. Конечно, самодельный вариант имеет небольшой радиус действия: примерно 10-12 метров. Но этого вполне достаточно, чтобы выполнить большинство необходимых пометок. Профессиональные приборы способны на создание пометок, расчет углов и многое другое. Но большим минусом таких устройств является их цена.

Некоторые из электронных моделей стоят от двух сотен долларов, что не так дешево. Но в большинстве случаев многие из предлагаемых возможностей профессионального оборудования не понадобятся, поэтому можно обойтись и самодельной конструкцией. Самодельный нивелир обойдется в десятки раз дешевле, и для его сборки понадобятся подручные материалы.

Как пользоваться нивелиром при строительстве фундамента

Если понятен принцип работы прибора, то проблем с проецированием поверхности для выравнивания не возникнем проблем. Если возводится фундамент, то при помощи нивелира можно спроецировать вертикаль, по которой ориентироваться на ровность его заливки. При этом следует учитывать, что ориентироваться на вертикаль необходимо до сооружения каркаса, по которому заливается фундамент. Если каркас будет построен по ориентиру, то и фундамент будет залит правильно и ровно.

Если фундамент уже залит, тогда последовательность действий будет следующей (определяется ровность по вертикали):

  1. Для начала выравнивается прибор, причем он должен располагаться по центру сооружения
  2. На следующем шаге необходимо взять ровную палку — рейку, на которую будут наноситься отметки
  3. Производим измерение первого угла готового фундамента, делая насечку на рейке, используемой для нанесения меток. Если проецируемую линию не видно, тогда следует использовать приемник для выявления проецируемой линии
  4. Произвести измерения каждого угла сооруженного фундамента аналогичным способом, удостоверившись в его прямолинейности
  5. Отклонения ровности фундамента не должны составлять более 3-5 см. Показатели расхождений до 2-3 см являются допустимыми

Если раньше для выравнивания плоскостей применялись простейшие инструменты, как рулетка, линейка и водный уровень, то сегодня их свободно способен заменить лазерный нивелир. Он позволяет упростить и ускорить проведение работ по проецированию плоскостей. Дороговизна этого прибора не позволяет полностью перейти на применение таковых высокоточных устройств, и поэтому их используют строительные бригады, которые могут себе позволить воспользоваться оборудованием такого плана. Ориентировочная стоимость рассматриваемого нивелира составляет около 10-20 тысяч рублей. Это такой прибор, которым можно проводить измерения в помещении и на улице. Есть модели дешевле и дороже, поэтому при их выборе нужно понимать, для каких целей планируется применение.

В итоге следует отметить, что работать с лазерным уровнем не трудно, в отличие от оптических устройств устаревшего типа, которые до сих пор применяются в геодезии. Однако компании, проводимые геодезические измерения, постепенно переходят от устаревших устройств на лазерные нивелиры, получившие большую популярность в строительстве, геодезии и прочих сферах, где от точности и прямолинейности зависит надежность и эффективность.
