Лерка для нарезки резьбы. Раскрываем особенности работы

Технология нарезания внутренней резьбы

Как уже говорилось выше, перед началом работы надо просверлить отверстие, диаметр которого должен точно подходить под резьбу определенного размера. Следует иметь в виду: если диаметры отверстий, предназначенных под нарезание метрической резьбы, выбраны неверно, это может привести не только к ее некачественному выполнению, но и к поломке метчика.

Учитывая тот факт, что метчик, формируя резьбовые канавки, не только срезает металл, но и продавливает его, диаметр сверла для выполнения резьбы должен быть несколько меньше, чем ее номинальный диаметр. Например, сверло под выполнение резьбы М3 должно иметь диаметр 2,5 мм, под М4 – 3,3 мм, для М5 следует выбирать сверло диаметром 4,2 мм, под резьбу М6 – 5 мм, М8 – 6,7 мм, М10 – 8,5 мм, а для М12 – 10,2.

Читать также: Номинальный диаметр резьбы винта

Таблица 1. Основные диаметры отверстий под метрическую резьбу

Таблица 2. Диаметры отверстий под дюймовые резьбы

Все диаметры сверл под резьбу ГОСТ приводит в специальных таблицах. В таких таблицах указаны диаметры сверл под выполнение резьбы как со стандартным, так и с уменьшенным шагом, при этом следует иметь в виду, что для этих целей сверлятся отверстия разных диаметров. Кроме того, если резьба нарезается в изделиях из хрупких металлов (таких, например, как чугун), диаметр сверла под резьбу, полученный из таблицы, необходимо уменьшить на одну десятую миллиметра.

Диаметры сверл под метрическую резьбу можно рассчитать самостоятельно. От диаметра резьбы, которую требуется нарезать, необходимо вычесть значение ее шага. Сам шаг резьбы, размер которого используется при выполнении таких вычислений, можно узнать из специальных таблиц соответствия. Для того чтобы определить, какого диаметра отверстие необходимо выполнить с помощью сверла в том случае, если для резьбонарезания будет использоваться трехзаходный метчик, надо воспользоваться следующей формулой:

До = Дм х 0,8, где:

До – это диаметр отверстия, которое надо выполнить с помощью сверла,

Дм – диаметр метчика, которым будет обрабатываться просверленный элемент.

Схема нарезания внутреней резьбы метчиком

Воротки, в которые вставляется резьбовой метчик, могут иметь простейшую конструкцию или оснащаться трещоткой. Работать такими приспособлениями с зафиксированными в них инструментами следует очень аккуратно. Чтобы получить качественную и чистую резьбу, вращение метчика по часовой стрелке, совершаемое на пол-оборота, необходимо чередовать с его проворачиванием на одну четвертую оборота против хода резьбы.

Резьба будет нарезаться значительно легче, если в процессе выполнения этой процедуры использовать смазку. Роль такой смазки при нарезании резьбы в изделиях из стали может играть олифа, а при обработке алюминиевых сплавов – спирт, скипидар или керосин. Если таких технических жидкостей нет под рукой, то для смазки метчика и нарезаемой резьбы можно использовать обычное машинное масло (однако оно обладает меньшим эффектом, чем перечисленные выше вещества).

Резьбовые соединения широко применяются в устройстве различных механизмов и машин. Болты, шпильки, винты, гайки – это универсальные, взаимозаменяемые крепежные изделия. Однако бывают случаи, когда требуется нарезать резьбу вручную. Качественно выполнить эту работу поможет специализированный инструмент.

В машиностроении выделяют три основные системы крепежных резьб: метрическую, дюймовую и трубную.

Метрическая резьба получила наибольшее распространение. Она имеет треугольный профиль с углом 60˚. Её основные параметры, диаметр и шаг, выражаются в миллиметрах. Пример обозначения: М16. Это означает, что резьба метрическая, имеет диаметр 16 мм с крупным шагом 2,0 мм. Если шаг мелкий, тогда указывается его значение, например, М16*1,5.

Диаметры дюймовой и трубной резьбы выражаются в дюймах. Шаг характеризуется числом ниток на дюйм. Указанные параметры стандартизированы, поэтому всегда есть возможность подобрать необходимый инструмент.

Этапы проведения работ

     Выполнение этой слесарной работы проводится в 2 этапа.

1. Подготовка инструмента и труб к работе. Качество работы и время на выполнение напрямую зависят от ответственного подхода к этому этапу.

При этом необходимо выполнить:

• Следует подготовить инструмент до надлежащего состояния. Удалить ржавчину. Если используются новые плашки и держатель, то нужно очистить от консервирующей смазки. Проверить состояние режущих кромок. Они должны быть острыми, без трещин и значительных сколов.

• При нарезании резьбы на смонтированную трубу, при замене участка трубопровода, необходимо очистить ее от слоя краски, зачистив участок на длину резьбы. Это можно сделать различным инструментом, таким как cтроительный фен, наждачная бумага, напильник или болгарка.

• Напильником или, если позволяет расстояние до стены, болгаркой, выравниваем торец трубы.

• Этими же инструментами обтачиваем край детали, снимаем фаску до образования конуса для лучшего захода лерки.

Важно. Перед выполнением дальнейшей работы, необходимо убедиться в целостности трубопровода системы, надежно закрепить ее от скручивания при нарезании. В противном случае, вы можете сломать трубу

В противном случае, вы можете сломать трубу.

2. Нарезание трубной резьбы.

• Для этого первой (черновой) лучше использовать конусную лерку. Она дает возможность легко начинать процесс нарезки, но край резьбы получается не в размере. Поэтому чистовой стоит применять — цилиндрическую плашку.

• Подготовив лерки, фиксируем обрабатываемую деталь. При работе с отдельной трубой закреплять ее лучше в трубный зажим. При его отсутствии, можно зажать в тисках, используя специальные прокладки, либо закрепить ее вдоль тисков. Здесь главное не смять трубу.

• При работе с установленным трубопроводом систем здания, трубу следует отвести от стены, подложив под нее прокладки для фиксации. Для подстраховки лучше дополнительно закрепить ее с помощью газового ключа.

• Смазываем часть трубы, для короткой или длинной резьбы, солидолом или салом. Можно использовать отработку моторного масла.

• Смазываем режущие кромки и направляющую леркодержателя.

• Надеваем направляющую на трубу и подводим лерку к краю трубы. Она должна быть расположена к трубе под углом 900.

• Вращаем и одновременно надавливаем плашкодержатель, добиваемся надежного сцепления с деталью. Накручиваем несколько первых витков.

• Затем, нужно провернуть в обратную сторону, для снятия стружки.

• Следует постоянно следить за правильным расположением леркодержателя по отношению к трубе, избегая перекосов.

• Продолжаем накатывать нитки, вращая лерку по 2 полных оборота и возвращая ее на половину оборота. Таким образом, доводим ее до точки разметки.

• Периодически добавляем смазки — для лучшей производительности.

• Скручиваем конусную черновую плашку, повторяем операцию, используя чистовую цилиндрическую.

Типы и свойства резцов

Токарный резец по металлу состоит из державки и рабочей головки. Качество обработки деталей напрямую зависит от этих элементов. Державка имеет прямоугольное или квадратное сечение. С ее помощью резец фиксируется на токарном станке.

Рабочей головкой обрабатывают детали. Она составлена из различных режущих плоскостей и кромок. Угол затачивания головки обусловлена материалом, из которого изготовлена деталь.

Наружную и внутреннюю резьбу нарезают резьбонарезными резцами разных типов.

Резьбонарезные резцы

Самые используемые из них:

  • стержневые;
  • призматические;
  • круглые.

Стержневые резцы состоят из стержня с рабочей головкой. Эти типы бывают разных профилей. Самые износостойкие — резцы, к которым припаяны твердосплавные рабочие грани. Они не нуждаются в частом точении, так как долго остаются острыми.

Призматические резцы применяют для обработки только внешней стороны болванки. Их преимущество перед стержневыми – способность обрабатывать большие поверхности. Но их следует чаще подвергать перетачиванию.

Круглые резцы используют в процессе нарезания резьбы внутренней и наружной. Эти инструменты очень удобны в работе, область использования их достаточно широка. Круглые резцы допускают многоразовое перетачивание.

Резьбовые резцы круглые

По конструктивным отличиям металлорежущие инструменты делятся на несколько типов:

  • прямые;
  • изогнутые;
  • отогнутые;
  • оттянутые.

Вершина любого резьбового инструмента — скругленная головка или фаска. Профиль резьбы формируется резцом должной конфигурации. Режущими инструментами гнутой формы нарезают резьбовую нить на поверхности болванки.

Прямые резцы здесь используются редко. Резьбу внутри детали совершают изогнутыми резцами, иногда прямыми, закрепленными в специальном держателе.

Резцы разделяются по категориям:

  • изготовленные из быстрорежущей легированной стали;
  • с напаянными на рабочий элемент твердосплавными пластинами;
  • режущие приспособления со сменными многогранными пластинами, закрепленными на головке.

По направлению следования винтовой нарезки, инструменты дифференцируют на правые и левые. При работе первыми подача идет слева направо, вторыми — подача идет влево. Правые используют чаще.

Режем резьбу плашкой

Профиль

По профилю различают метрические, трубные дюйм-плашки, трапецеидальные резьбонарезные инструменты. Каждая разновидность имеет свои особенности:

Метрические. Как следует из названия, нарезают метрическую резьбу. Обозначаются буквой «М», после которой идет цифра, указывающая на диаметр резьбы в миллиметрах. Стандартами предусмотрены размеры до 68 мм, каждому соответствует мелкий или крупный шаг. Размеры, примеры обозначения, правила приемки таких плашек по ГОСТ 9740.

Читайте здесь: Как выбрать ножовку по дереву: как правильно выбрать бытовой и профессиональный инструмент

Трубные цилиндрические. Визуально легко определить по букве «G» на корпусе. Резьба такого типа измеряется с помощью английской единицы – дюйм, составляющей 25,4 мм.

Трубные конические. Чтобы не путать их с остальными разновидностями, маркируются символом «К». Применяются, когда необходимо получить коническую резьбовую поверхность – в ответственных соединениях, работающих под давлением или узлах станков.

Трапецеидальные. Сечение ниток представляет собой равностороннюю трапецию. Распространены в силовых парах, преобразующих вращение в поступательное перемещение. Самый простой пример – ходовой винт и гайка станочных и слесарных тисков.

Как нарезать резьбу плашками

Нарезание резьбы метчиками и плашками – дело не хитрое, если знать несколько нюансов.

Подберите из набора плашек тот типоразмер, который будет соответствовать диаметру, шагу, направлению и виду резьбы. Подготовьте деталь к нарезке. Сточите небольшую фаску (притупление) на торце напильником. Это необходимо для лучшего врезания инструмента. Для этой же цели можно смазать заходной участок маслом.

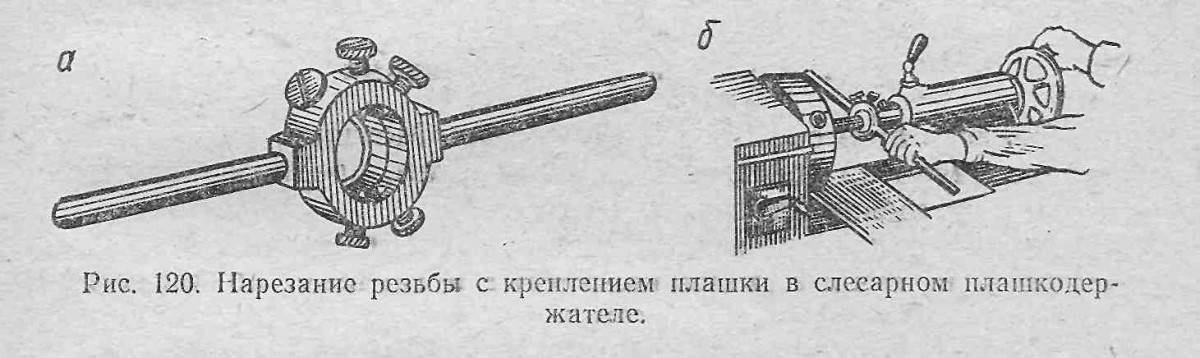

Вставьте плашку в держатель, закрепите винтом от проворачивания. Установите инструмент на деталь и выполните 2 оборота, второй рукой слегка нажимая на плашку.

После того, как кромки врезались в металл, выполняйте вращательно-поступательное движение (2-3 оборота вперед и пол-оборота назад) до конца резьбового участка.

Постоянно контролируйте положения плашкодержателя по отношению к детали. Он должен находиться перпендикулярно, без наклона. Проверить правильность нарезанной резьбы можно путем свинчивания с ответной деталью или с помощью резьбового калибра.

Ответы знатоков

murzik99rus:

А тем же самым чем бегемот отличается от гиппопотама.

V.V. P.:

Наружная и внутренняя резьба.

Николай Приходько:

Одно …но.

cortes:

Плашка и лерка — резьбонарезной инструмент для нарезания наружной резьбы ручным или машинным способом. В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно больших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки. Лерки использовались для изготовления более точной резьбы мелких диаметров.

Loser:

абсолютно ничем.. . два названия одного и того же слесарного инструмента, для нарезания внешней резьбы.. .

Галина Реу:

плашку-сашкой, а лерку — только грелкой!

Сергей Иванов:

Лерка (плашка) для наружной резьбы, метчик для внутренней.

Александр Павлов:

Гы-гы) ) Лерка-это ещё имя такое есть, к плашке ничего не притянуть.. . Ну если только Палашка. .

Валентин Беляев:

Лерка, инструмент для нарезания наружной резьбы; пластина с резьбовым отверстием, в котором имеются прорези для образования режущих кромок. В отличие от плашек, лерка-неразъёмный инструмент, даёт более точную резьбу (особенно малых диаметров).

Влад Влад:

плашкой нарезают резьбу на винтах а леркой нарезают внутренюю резьбу на гайке .

Душенька:

…точно знаю, что лерка — это спецыальное кольцо, которым нарезают резьбу на трубе например !..а что такое плашка — не знаю !..

Виктор Азаров:

Тем же, чем Шура отличается от Саши!!

Алёна:

Плашка внутри

wladimir shustov:

и кто выиграл?)))

dima iwanow:

В дополнение к вышесказанному: плашка используется преимущественно для трубной резьбы, лерка — для метрической…

anatolij drozd:

Плашка и лерка — резьбонарезной инструмент для нарезания наружной резьбы ручным или машинным способом. В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно больших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки. Лерки использовались для изготовления более точной резьбы мелких диаметров.

Ковбой:

Я думаю что в правой руке у вас резьбовая плашка, а в левой лерки.

слава морозов:

Если плашка Гармонирует с леркой У Вас всё прекрасно

Кот Бегемот:

Плашка цельная. Лерка с радиальной прорезью.

Виктор Лукиных:

ПЛАШКОЙ НАКАТЫВАЮТ РЕЗЬБУ А ЛЕРКОЙ НАРЕЗАЮТ.

Аха Аха:

otvet.mail /question/76128401«Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно больших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки. ««… плашка используется преимущественно для трубной резьбы, лерка — для метрической.. .»

злодей сестрорецкий:

А я уже не помню… каждый по своему называл и вроде как это одно и тоже.

Кот Мурыч:

Ничем, это одно и тоже просто раньше называли по разному.

Николай Иванов:

Ничем. Разве что для одной нужен плашкодержатель а для другой леркодержатель.

Игорь:

s ru.wikipedia /wiki/Плашка

Вещий Ольгъ:

ну ей богу, википедия это во второй строчке разъясняет.. забанили?

Вольный ветер:

Лерка — устройство для нарезание наружной резьбы, плашка- часть этого устройства….

кви кузьменок:

Метрической и дюймовой резьбой.

Nick:

Пла́шка и ле́рка — резьбонарезной инструмент для нарезания наружной резьбы вручную или машинным способом (на станке) . В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно бо́льших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки, которые использовались для изготовления более точной резьбы мелких диаметров.Плашки предназначены для нарезания или калибрования наружных резьб за один проход. Наиболее распространены плашки для нарезания резьб диаметром до 52 мм. Плашка представляет собой закалённую гайку с осевыми отверстиями, образующими режущие кромки. Как правило, на плашках делают 3-6 стружечных отверстий для отвода стружки. Толщина плашки 8-10 витков. Режущую часть плашки выполняют в виде внутреннего конуса. Длина заборной части 2-3 витка. Плашки выполняются из легированных сталей (9ХС, ХВСГФ) , быстрорежущих сталей (Р18, Р6М5, Р6М5К5, Р6М5К8), а в последнее время — и из твёрдых сплавов. На них маркируется обозначение и степень точности нарезаемой резьбы, марка стали (9ХС не указывается) . s ru.wikipedia /wiki/Плашка

Классификация

В строительных магазинах можно увидеть инструменты разных видов. Оборудование классифицируется по таким критериям:

  • конструкции корпуса;
  • способу создания витков на поверхности заготовки;
  • форме оснастки.

Если говорить о классификации по форме, можно выделить следующие виды инструментов:

  • круглые плашки;
  • трубчатая оснастка;
  • квадратные плашки;
  • оснастка в форме многогранника.

Говоря о конструкции инструмента, можно выделить следующие группы:

  1. Цельная оснастка. Самый популярный вариант. Представляет собой круглую литую форму, у которой нельзя разобрать корпус. Она имеет несколько отверстий для закрепления воротка. Популярность этот вид инструмента получил благодаря простоте использования, надёжности, долговечности. Заточка резцов сохраняется длительное время.
  2. Разрезные инструменты. Специальные приспособления, которые имеет определённые особенности конструкции. Благодаря этому процесс создания резьбы упрощается.
  3. Раздвижные конструкции. Представляют собой современные приспособления, которые можно раздвигать до необходимого диаметра. Это дорогие модели.

Ещё одна классификация касается предназначения оснастки. Выделяется 3 группы:

  • изготовление круглой резьбы;
  • создания цилиндрического резьбового соединения;
  • изготовление конической резьбы.

Приспособления делаются на заводах с соблюдением ряда стандартов, указанных в государственных документах ГОСТах.

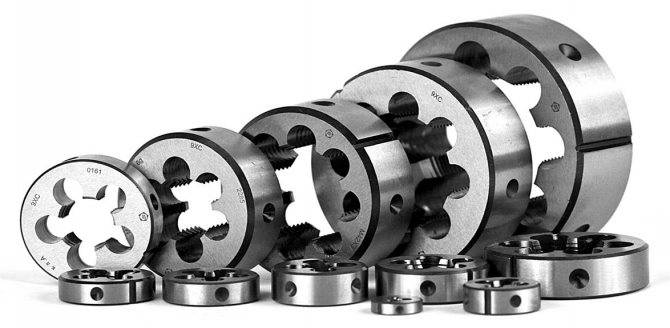

Виды плашек для нарезки резьбы

Классификация плашек

В последнее время при изготовлении плашек применяется инструментальная сталь, которая обладает высокой устойчивостью к истиранию. Плашка для нарезания наружной резьбы может классифицироваться по следующим признакам:

  1. Форма.
  2. Способ нарезания.
  3. Конструкция корпуса.

По форме различают следующие плашки:

  1. В виде квадрата. Наружная часть корпуса может иметь форму квадрата, за счет чего упрощается передача усилия.
  2. Трубчатые получили весьма широкое распространение.
  3. В виде шестигранника.
  4. Инструмент с круглой формой корпуса также получил широкое распространение. Они позволяют получить резьбу мелкого или крупного шага, метрического или дюймового типа.

Лерка для нарезки резьбы по конструктивным признакам бывает следующего типа:

  1. Цельные — довольно простой инструмент, который имеет цельный корпус. Характеризуется низкой стоимостью и простотой в применении.
  2. Разрезные обладают сложной формой внутреннего пространства.
  3. Раздвижные имеют сложную конструкцию, которая может применяться для нарезания резьбы на цилиндрических поверхностях различного диаметра. Это обеспечивается за счет создания корпуса с подвижными элементами.

https://youtube.com/watch?v=2q5q3RI0Q0E

По способу нарезания резьбы инструмент делится на следующие группы:

  1. Для круглой резьбы.
  2. Для цилиндрической.
  3. Для конической резьбы.

Наибольшее распространение получил инструмент круглой формы, так как он может использоваться для нарезания резьбы за один проход.

Правила нарезания внутренней резьбы метчиком

При ручной нарезке резьбы инструмент вставляют в отверстие вертикально (без перекоса). Вороток вращают в нужном направлении (для правой резьбы по часовой стрелке) не все время, а периодически делают 1–2 оборота в обратную сторону.

При таком вращательно-возвратном движении метчика срезаемая стружка ломается, становится короткой (дробленой) и легче удаляется из рабочей зоны, а процесс формирования резьбы значительно облегчается. По окончании нарезания инструмент вывертывают вращением воротка в противоположную сторону, затем его прогоняют по готовой резьбе насквозь или до упора для глухих отверстий. Необходимо также придерживаться следующих правил:

При формировании резьбы в вязких и мягких металлах (алюминий, медь, баббиты и другие), а также в глубоких отверстиях инструмент следует периодически выкручивать из отверстия для очистки канавок от стружки.

При использовании комплекта метчиков необходимо применение всех инструментов набора. Нарезание сразу чистовым метчиком или средним, а затем чистовым без прохода черновым не ускоряет, а только замедляет и затрудняет процесс нарезания. Кроме того, резьба при этом получается некачественной, а инструмент может сломаться. Чистовой и средний метчики вкручивают в отверстие вручную (без воротка) до тех пор, пока инструмент не пойдет по резьбе правильно, и только после этого устанавливают вороток и продолжают работу.

В процессе нарезания требуется тщательно следить за правильностью врезки инструмента, чтобы не было его перекоса. Для этого необходимо через каждые вновь нарезанные 2–3 нитки стружки проверять положение метчика относительно верхней плоскости детали с помощью угольника

Особенно осторожно следует работать с глухими и мелкими отверстиями

Конструкция метчика

Метчик

(рис. 1) представляет собой закаленный винт, на котором прорезано несколько прямых или винтовых канавок, образующих режущие кромки инструмента. Канавки также обеспечивают размещение стружки, образующейся при резании стружка может выводиться из зоны резания.

Метчик состоит из двух частей

— рабочей и хвостовика, на конце которого выполнен квадрат (у ручных метчиков). Рабочая часть метчика включает в себя: режущую (заборную) часть, которая обеспечивает удаление основной части припуска на обработку; калибрующую часть, осуществляющую окончательную обработку резьбы; стружечные канавки; перья (витки резьбы, разделенные стружечными канавками) и сердцевину, обеспечивающую метчику достаточную для обработки прочность и жесткость. Хвостовая часть метчика служит для закрепления его в воротке, которым производятся рабочие и холостые перемещения метчика.

Рабочую часть метчика изготавливают

из инструментальных углеродистых сталей марок У11, У11А, быстрорежущей стали или твердого сплава. Выбор материала рабочей части зависит от физико-механических свойств обрабатываемой заготовки. У цельных метчиков материал хвостовой части тот же, а у метчиков, состоящих из двух частей, соединяемых сваркой, хвостовую часть изготавливают из конструкционной стали марок 45 и 40Х: Число стружечных канавок, выполненных на метчике, зависит от его диаметра (три канавки дтя метчиков диаметром до 20 мм и четыре — для метчиков диаметром свыше 20 мм).

Основную работу при нарезании резьбы выполняют режущие кромки, образованные пересечением передних поверхностей канавки с задними (затылованчыми, выполненными по архимедовой спирали) поверхностями рабочей части. Затылование задней поверхности режущих зубьев позволяет сохранить постоянным их профиль после переточки, которая осуществляется централизованно в заточных цехах.

Как правило, метчики изготовляют с прямыми канавками, однако для улучшения условий резания и получения точных и чистых резьб применяют метчики с винтовыми канавками. Угол наклона такой канавки к оси метчика составляет 8… 15°. Для получения точных и чистых резьбовых поверхностей в сквозных отверстиях при обработке мягких и вязких материалов используют бесканавочные метчики.

Рис. 1 Метчик:

а – конструкция: 1 – нитка(виток); 2 – квадрат; 3 – хвостик; 4 – канавка; 5 – режущее перо;

б – геометрические параметры:1 – передняя поверхность; 2 – режущая кромка; 3 – затылованная поверхность; 4 – задняя поверхность; 5 – режущее перо; α – задний угол; β – угол резания;δ – угол заострения; γ – передний угол; в – с винтовой стружечной канавкой:1 – канавка; г — нарезание глухой резьбы; ω – угол наклона винтовой канавки.
