Как сделать своими руками?
Мини-циркулярную пилу можно сделать своими руками. Самодельный инструмент может оказаться не менее полезным и практичным, если сделать его правильно
Очень важно сперва подготовить правильные и точные чертежи со всеми указанными размерами и параметрами. Имея в запасе уже готовую схему, изготовление маленькой пилы может показаться очень простым и быстрым
Делают подобные приспособления из разных инструментов, например, из дрели.
Чтобы самостоятельно изготовить подобный инструмент для дома, следует придерживаться следующей последовательности работ:
- запаситесь сталью в листах (3 мм), вырежьте несколько квадратиков 45х50 см;
- разметьте окошко для распилочного диска с размером в 25х200 мм; прорежьте его при помощи болгарки и выровняйте краешки напильником;
- проделайте 4 дырки в основе циркулярки, при этом диаметр должен составлять около 6 мм, чтобы прикрепить технику к столешнице;
- установите плиту на лист с окошком, отцентрируйте ее и расположите 2 дырки для установки шпилек пилы;
- проделайте дырки в 5 мм для шпилек крепежа пилы и подготовьте резьбу;
- закрепите шпильки таким образом, чтобы оставался примерно 1 мм до краешка с фронтальной стороны; теперь их нужно приварить в лицевой части;
- далее, понадобится разметить еще 4 дырки в каждом металлическом листе, чтобы зафиксировать стойки; для последних необязательно проделывать резьбу, привариваются шпильки только к верхней части металлической основы;
- к металлическому листу, расположенному внизу, прикрепите гайки с обеих сторон;
- сделайте из профильной трубы поддерживающие элементы для «барашек», к которым будет прикрепляться линейка;
- линейку допустимо изготовить из уголка в 32 мм и пары отрезных кусочков полоски из стали с шириной в 40 мм;
- в полоске проделайте пазы для «барашков»;
- приварите полосы к угловой детали при помощи сварки;
- убедитесь, что все детали находятся на своих местах; разберите конструкцию, а затем покрасьте.
В результате получится настольная циркулярка небольших размеров. Действуйте не торопясь. Излишняя спешка может серьезно помешать в проведении таких работ.

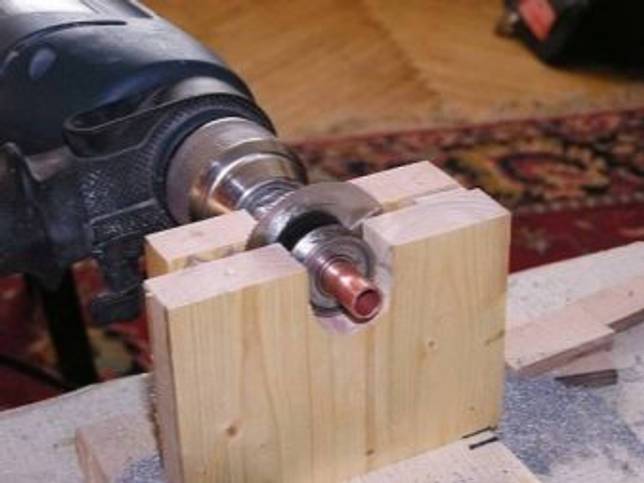

О том, как смастерить циркулярную мини-пилу из дрели, смотрите в следующем видео.
Характеристики дисковых пил
Миниатюрные дисковые пилы относятся к классу легковесного инструмента и обладают скромными техническими характеристиками.
- Мощность. Этот параметр напрямую влияет на производительность и чистоту резки. У таких моделей показатель мощности колеблется в диапазоне от 400 до 800 Вт. Их можно использовать исключительно для распила фанеры и тонких реек.
- Частота вращения диска. От этого параметра зависит аккуратность распила. На высоких оборотах резать пластик запрещено, иначе он расплавится. Для материалов с разной текстурой необходимо подбирать оптимальные скорости распила индивидуально. Резку металла следует производить при небольшой скорости, а при работе с древесиной ее можно увеличить. Лучше всего приобретать модели, имеющие возможность настройки скорости пиления.
- Глубина пропила. На этот параметр напрямую влияет размер диска и особенности кожуха. Часто бывает так, что модели с одним и тем же диаметром пильного диска выполняют резку заготовки на разную глубину. Не стоит надеяться, что компактная дисковая пила с диаметром круга 65 мм покажет впечатляющие результаты работы. У них максимальная глубина пиления ограничена 50 мм.
- Регулировка угла пропила. Во многих моделях мини-циркулярок производителем предусмотрена возможность выбора необходимого угла распила, который ограничен диапазоном от 0 до 45 градусов. Однако на практике этой опцией владельцы пользуются очень редко. Поэтому ориентироваться на неё при выборе инструмента целесообразно, если он приобретается для выполнения именно этого вида работ.
Учитывать при выборе инструмента необходимо и наличие дополнительных функций, которые сделают пилу более удобной и безопасной в работе. Однако стоить такой инструмент будет немного дороже моделей, имеющих стандартный функционал.
- Погружное пиление. В магазинах встречаются такие модели, с помощью которых можно выполнять пропил не с края материала, а посередине листа. Их конструкция может предусматривать возможность подъема, опускания и закрепления пильного диска в любом месте. Это становится очень удобно, когда приходится вырезать окошко в плите под светильник, трубу или розетку.
- Расклинивающий нож. Поскольку волокна древесины испытывают напряжение при воздействии на них пильного диска, по окончании работы они смыкаются, из-за чего диск может оказаться зажатым. Но заклинивания этого рабочего элемента можно избежать, если за диском будет установлен расклинивающий нож. Для обеспечения эффективной работы этого механизма его кончик должен находиться на 3 см выше нижнего зубца диска.
- Плавный пуск. Эта опция позволяет набирать рабочему диску обороты постепенно, без стартового рывка. Функция обеспечивает не только более комфортную работу для мастера, но и более щадящие условия работы для двигателя.
- Контроль над оборотами при изменении нагрузки. Польза этой функции состоит в том, что при работе с материалом повышенной твердости двигатель автоматически повышает свою мощность, поддерживая стабильность показателей оборотов.
- Предотвращение заклинивания. Эта задача выполняется благодаря наличию в конструкции пилы особого механизма — муфты скольжения. Поэтому даже в момент заклинивания пильного диска мотор продолжит вращение без каких-либо повреждений.
- Предотвращение случайного пуска. Случайное включение может произойти с любым инструментом. Чтобы этого избежать, производители устанавливают на пилы дополнительную кнопку пуска. В итоге включение устройства будет возможно только при условии одновременного нажатия сразу двух кнопок. Хотя такое решение и делает менее удобным эксплуатацию пилы, зато позволяет предотвратить опасные ситуации.
- Защита от перегрузки. Эта опция особенно актуальна для маломощных и лёгких устройств. Механизм срабатывает автоматически, только когда нагрузка на электропривод достигает предела.
- Подключение пылесоса. Несмотря на то, что эти устройства отличаются от своих собратьев меньшими размерами, к ним также можно подключить это полезное устройство.
- Лазерный указатель. Благодаря наличию этого механизма резку материалов можно выполнять без нанесения предварительных разметок. Однако такая работа часто получается довольно «грязной». Поэтому к ней не прибегают, когда проводятся высокоточные работы.
Изготовление направляющей
Помимо стола, понадобится изготовить направляющую планку, которая необходима для точного перемещения заготовки. Лучше всего сделать направляющую из металлического уголка и прикрепить ее с помощью струбцин к плите. Делать это необходимо каждый раз, когда вы будете выставлять новый размер. Имеет смысл соорудить скользящую планку, которая будет перемещаться поперек стола. Это очень удобно. Но в таком случае крышка стола должна иметь строго параллельные стороны, ведь только так можно обеспечить плавное и ровное перемещение направляющей планки. Если вы пойдете таким путем, то понадобится сделать скользящие салазки. Лучше всего для этих целей подойдет стальной или алюминиевый угол. Он должен свободно скользить по краям стола, при этом сохраняя прямой угол. Также можно попробовать сделать салазки из дерева, но это неудобно из-за громоздкости и недолговечности древесины.
Подбор дисков
Как любой режущий инструмент, диск мини-пилы рано или поздно затупится. Его необходимо будет заменить новым или заточить
Важно также подобрать подходящий диск для распиливания различного материала:
наружный диаметр — характеристика особенно важна для мини инструментов
Требования к дискам ищите в инструкции к аппарату;
диаметр посадочного отверстия — существует несколько стандартных диаметров, поэтому важно не перепутать. В маркировке всегда указывается этот показатель;
параметры зубцов — большие зубцы созданы для грубой поточной резки
Качество реза не получится идеальным, зато работа пойдет быстро. Прессованный материал крупные зубцы будут рвать. Мелкие зубцы выполняют точные и аккуратные распилы, они хороши для фанеры, древесных плит.

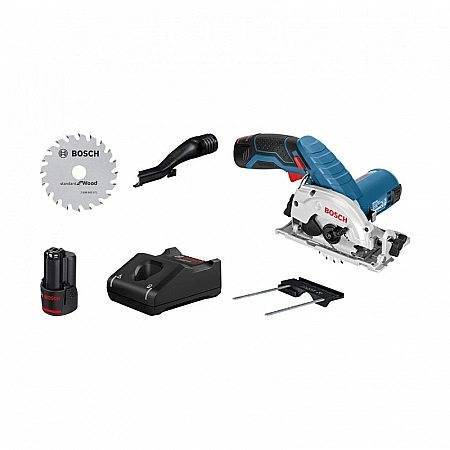

Топ-1. BOSCH GKS 12V-26 0
Рейтинг (2020): 4.84
Учтено 74 отзыва с ресурсов: Яндекс.Маркет, 220 Вольт, Озон, Все Инструменты
- Номинация
Самый популярный товар Аккумуляторная пила, удостоенная массы положительных отзывов и самых высоких оценок от пользователей.
- Характеристики
- Средняя цена: 7 500 руб.
- Страна: Германия
- Диаметр диска: 85 мм
- Высота пропила: 27 мм
- Оборотов в минуту: 1 400
- Вес: 1,4 кг
- Тип питания: аккумуляторный
Продукты, выпущенные немецким брендом Бош, традиционно набирают массу положительных отзывов. Это не удивительно, учитывая, с какой скрупулезностью там подходят к качеству товаров. Мини циркулярная пила GKS 12V-26 0 показала, что мощный инструмент с самым высоким показателем надежности может быть компактным. Весит она всего 1,4 килограмма, и это вместе с батарей. Модель аккумуляторная, но элементы питания в комплекте не идут. Впрочем, если у вас есть хоть какой-то инструмент от этого производителя, проблем не возникнет. Батарея заменяемая и полностью повторяет разъемы шуруповертов и дрелей. Кстати, пропил в 27 миллиметров тут честный, соответствующий действительности.
Топ-Hammer CRP 500
Учтено 21 отзыв с ресурсов: Яндекс.Маркет, Озон, DNS, 220 Вольт
Номинация
Лучшее соотношение цены и качества
Пила с привлекательным ценником и оптимальными характеристиками. Диск на 85 мм и 550 ватт мощности позволяют выполнять самые сложные работы.
-
Характеристики
- Средняя цена: 5 800 руб.
- Страна: Китай
- Диаметр диска: 85 мм
- Высота пропила: 26 мм
- Оборотов в минуту: 4 200
- Вес: 1,4 кг
- Тип питания: сетевой
Данный инструмент сложно назвать профессиональным. Это скорее бытовая мини циркулярная пила, способная делать аккуратный рез на хрупких материалах, таких как ламинат. Высокая скорость вращения позволяет диску не оставлять зазоров, к тому же скорость не регулируется, то есть вам не придется ее подбирать самостоятельно. Пила электрическая, питается от сети. Мощность мотора 550 ватт, а размер отрезного диска 85 миллиметров. В описании производитель уверяет нас, что глубина реза составляет 26 миллиметров, но, судя по отзывам, параметр слегка завышен. Более 20 миллиметров диск не берет, особенно на станине и тем более при повороте на 45 градусов.
Плюсы и минусы
- Доступная цена
- Много степеней защиты от случайного запуска
- Наличие пылесборника и пылесоса
- Регулировка угла наклона
- Определенная сложность с нажатием клавиш для запуска
- Несоответствующий действительности параметр пропила
15 лучших торцовочных пил
ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ВО ВРЕМЯ РАБОТЫ
3.1. При пуске циркулярной пилы нужно предварительно убедиться в отсутствии людей в зоне работы станка. 3.2. Обрабатываемый предмет нужно подавать на пилу равномерно, без толчков. 3.3. Во время работы необходимо следить за тем, чтобы в станок не попадали заготовки с гвоздями или другими металлическими предметами. 3.4. При распиливании длинномерных досок или брусьев нельзя держать их на весу, а нужно пользоваться подставками. 3.5. Если работа выполняется вдвоем, то необходимо согласовывать свои действия с действиями подсобного рабочего. 3.6. Нельзя распиливать склеенные щиты, детали и изделия, если клей не просох. 3.7. Фигурное пиление заготовок следует производить в специальных шаблонах, снабженных зажимными устройствами. 3.8. Покоробленную деталь нужно укладывать вогнутой стороной вниз. 3.9. Нельзя допускать зажима диска пилы на крутых поворотах линии пропила. 3.10. В случае зажима диска пилы нужно отвести деталь назад, а затем снова пустить по пропилу. 3.11. Запрещается становиться самому и не допускать становиться подручному или другим лицам близко к работающей пиле. 3.12. Нельзя распиливать заготовки в рукавицах, во избежание их захвата и травмирования пальцев рук. 3.13. Необходимо постоянно помнить и следить за тем, чтобы руки не находились в опасной зоне. 3.14. Во время работы нужно постоянно следить за работой циркулярной пилы, своевременно очищая ее от опилок. 3.15. Не допускается снимать или устанавливать защитное ограждение движущихся частей станка во время его работы. 3.16. Работать на циркулярной пиле без защитного ограждения запрещается. 3.17. Во время работы станка нельзя производить его ремонт, смазку, чистку, а также уборку обрезков или опилок. 3.18. Нельзя измерять размеры заготовок и деталей вблизи режущего инструмента работающего станка. 3.19. Работники не должны ничего передавать и принимать через станок во время его работы. 3.20. Уборку срезков или опилок со станка допускается производить только специальными крючками, щетками, сметками; убирать отходы древесины и мусор со станка руками запрещается. 3.21. Во время работы следует быть предельно внимательным, не отвлекаться от выполнения своих обязанностей. 3.22. При работе на циркулярной пиле необходимо соблюдать следующие правила пожарной безопасности: — станок следует очищать от пыли, опилок не реже одного раза в смену; — при работе станка должны работать местные вентиляционные отсосы; — не следует хранить в больших количествах пиломатериалы, готовую продукцию, отходы древесины, горючие жидкости.
Конструкция и принцип работы
Конструкция мини-дисковой пилы состоит из таких компонентов:
- Распилочный диск. Это самый основной компонент, который отвечает за распиливание материалов. Он оснащен острыми зубьями, которые могут справиться как с железом, так и с деревом.
- Электродвигатель. Он отвечает за вращение диска во время работы циркулярки.
- Предохранительный кожух. Он устанавливается на корпус, чтобы защитить руки человека от повреждений.
- Рукояти. Используются в качестве держателей. Чаще всего пилы оснащаются двумя рукоятками. Однако некоторые модели мини циркулярок имеют только одну.
Отличительные свойства миниатюрных пил
Их основное предназначение – работа с деревянными заготовками сравнительно небольших габаритов. В частности, специализируются они на выполнении следующих задач:
- Распилка древесины вдоль и поперек волокон;
- Раскройка любых деревянных деталей, в том числе из МДФ, ламината/фанеры и ДСП;
- Резка тонкого и мягкого металла.
Сами приборы имеют несколько основных отличительных особенностей:
- Малые размеры агрегатов;
- Сравнительно небольшая масса – до 2 килограмм;
- Некрупный размер рабочего диска;
- Лимитированная глубина возможного пропила.
Исходя из вышеуказанных характеристик, маленькая пила оптимально подходит для операций с мягким металлическим профилем либо для применения по дереву небольшой толщины в домашних условиях.
Описание
В настоящее время ассортимент инструментов как для профессионалов, так и для любителей очень богат и поражает своим многообразием. Перед потребителями стоит широчайший выбор приспособлений для проведения практически любых работ.
Циркулярные пилы, выполненные в формате мини, были выделены в отдельную нишу относительно недавно. На территории РФ такие интересные и функциональные приспособления впервые появились под маркой Rotorazer. Указанное название и сегодня применяется к подобному классу электрических инструментов.
Популярность компактной циркулярной пилы не заставила себя ждать.
Rotorazer представляет собой инструмент узкой направленности. Он является представителем нового поколения и беспроблемно может заменить собой классическую циркулярную пилу или шлифмашинку. Подобные устройства актуальны и для домашних, и для профессиональных работ. Зачастую к применению роторайзера прибегают в различных мастерских, где серийно собирается мебель. Маленькая циркулярная пила вполне может заменить собой громоздкую аппаратуру, так как является не менее функциональной.
Кроме того, этим многозадачным приспособлением очень удобно пользоваться. Большинство современных мини-пил оснащаются комфортными рукоятками и прочими мелочами для обеспечения удобства мастера.
Мало кто знает о том, что первооткрывателем в новом поколении бытовых инструментов стал бренд под названием Rockwell. Более 15 лет назад указанная марка представила первую циркулярную мини-пилу Versa Cut. Ее комплекция во многом была схожа со старой доброй болгаркой. Такая дисковая пила от Rockwell была представлена несколькими функциональными моделями. Каждая из них характеризовалась замечательными показателями мощности и безопасности. В комплекте шел хороший кожух сплошного типа.
При помощи подобной модели появлялась возможность разрезать самые разные материалы, что оказало серьезное влияние на популярность такого инструмента. Вскоре аналогичные приспособления нашли свою нишу в европейском рынке, но уже под маркой Worx.
Изготовление рукоятки и регулировочной штанги
Ручка должна быть выполнена из стальной трубки. Форма может быть такая, какая вам больше нравится, однако имеет значение не только комфорт во время выполнения работ, но и точность. Концы рукоятки крепятся болтами М5 к редуктору. Из прутка 4-6 мм нужно сделать регулировочную штангу. Для этого один конец штанги загибается петлей. Затем его необходимо сплюснуть и высверлить отверстие под передний упор. Помните о том, что зазор по всей ширине должен быть равномерным.
Не забывайте, что на самом конце штанги, так называемом хвосте, нарезается резьба. В дальнейшем хвост будет входить в рукоятку. Для этого на него наворачивают одну гайку до сборки, а вторую — после. Отпусканием и подтягиванием гайки регулируется глубина пропила. В принципе, ручная пила дисковая циркулярная готова к работе. А теперь идем дальше.
Рабочий орган и боковой упор
Не забывайте о том, что пила циркулярная настольная или стационарная не должна выступать над столом более, чем на 1/3 собственного диаметра. В противном случае качество распила ухудшится, а выполнение работ станет более опасным. Так, для обработки бруса в 100 мм необходим диск на 350 мм. Но в этом случае понадобится весьма мощный двигатель, примерно на 1 кВт. Для диска же в 170 мм будет достаточно мощности мотора на 0,4 кВт. По этой простой причине оценивайте свои возможности заранее и только потом приступайте к сборке.
После того как мы нашли подходящий диск для циркулярной пилы, необходимо разобраться с рабочим боковым упором. Лучше всего сделать его из стального уголка 60-80 мм и примерно на 200-400 мм длиннее рабочего стола. Вертикальная полка отрезается мерными кусками. В результате остаток должен быть равен длине стола. Хвосты изгибаются вниз в виде буквы U. Они должны быть равны толщине стола плюс 15 мм. После упор надевается на стол и крепится. Ограничитель выставляется по шаблону.
Лучшие профессиональные торцовочные пилы
Такие модели относятся к премиальным и стоят обычно выше 15 000 руб. Они удобны в использовании, безопасны для человека и универсальны – применяются для различных видов распилов. Их выбор у производителей не такой широкий, как в случае бюджетных моделей и вариантов среднего класса. Из 10 предложений в ТОП включены 4 инструмента, самые лучшие по отзывам покупателей.
Makita LS1216
Устройство стоит недешево и относится к профессиональным вариантам благодаря своим возможностям. Инструмент легко наклоняется по вертикали в правую и левую сторону под углом от 0 до 45º, в горизонтальном положении – до 52-60º. За безопасность и эффективность использования отвечает хорошо продуманная система торможения двигателя и механизм плавного запуска, который не дает изделию выйти из строя. Вместо двух длинных направляющих в модели используются 4 короткие для выполнения косого, поперечного и продольного резов.
Достоинства:
- Глубокий наклон диска с возможностью фиксации;
- Прочность конструкции;
- Острый диск;
- Низкий уровень шума;
- Качественная сборка;
- Не греется;
- Режет аккуратно.
Недостатки:
- Отсутствие лазерной метки реза;
- Холостой ход – 3200 об/мин.
Модель Makita LS1216 весит 26.3 кг и, по сути, представляет собой полноценный станок для профессионального применения, однако с ее перемещением могут возникнуть некоторые сложности.
Bosch GCM 8 SJL
Это более дешевый вариант по сравнению с предыдущим, хотя по функциональности он не проигрывает. Улучшенная система двухточечного отвода пыли гарантирует высокое качество и удобство работы. Возможность выполнения реза по горизонтали на 31.2 см позволяет применять устройство под разными углами и для обработки длинных заготовок. Точность результатов обеспечивает лазерная пометка и боковые протяжные механизмы. Инструмент хорошо справляется с пазами благодаря ограничению глубины. Изделие достаточно легко транспортируется за счет встроенной рукоятки, хотя и имеет вес в 18 кг.
Достоинства:
- Хорошая производительность;
- Скорость вращения – 5500 оборотов в минуту;
- Мощность – 1600 Вт;
- Гибкость регулировки угла наклона;
- Отличный отвод пыли;
- Чистота рабочей поверхности.
Недостатки:
Не обнаружено.
DeWALT DW717XPS
Эта торцовочная пила считается лучшей для использования с целью продольного раскроя, хотя отлично справляется и с поперечным. Она эффективна для выполнения как легких, так и сложных работ за счет мощного двигателя на 1675 Вт. Однако даже при высокой нагрузке мотор не греется и служит достаточно долго, согласно отзывам. Интересной модель делает возможность контроля рабочей линии благодаря тени от диска. Система XPS, которая за это отвечает, не требует настроек и гарантирует точность размещения материала на нужном месте, а также хорошую видимость поверхности.
Достоинства:
- Диск с 60 зубьями;
- Ключ для него в наборе;
- Вместительный сборник пыли;
- Пилит под углом 90 градусов на глубину до 15.2 см;
- Диаметр режущего элемента – 25 см;
- Устойчивость на поверхности;
- Параметры холостого хода – 4000 об/мин.
Недостатки:
Вес в 23 кг.
Metabo KGS 315 Plus
Устройство включено в рейтинг благодаря своей высокой производительности, которую можно объяснить мощным двигателем на 2200 Вт, а также в силу числа оборотов до 4100 в минуту. При необходимости, этот параметр можно регулировать, что позволяет подобрать лучшее значение для распила пластика, дерева или алюминиевых профилей. Длинные заготовки удобно обрабатывать за счет механизма протяжки. Работать с пилой достаточно просто, в частности, потому, что на поверхности не остается опилок.
Достоинства:
- Возможность расширения стола;
- Направляющий лазер, улучшающий качество реза;
- Высокие упоры;
- Увеличенные размеры диска;
- Простота замены режущего элемента;
- Выполняет большой объем работ.
Недостатки:
Слабо всасывает стружку.
Что относится к дополнительным функциям
На пилах, где предусмотрен циркуляционный режим нужно научиться работать с соблюдением техники безопасности, чтобы не подвергать опасности не только себя, но и окружающих. Изготовители продукции выпускают пилы с дополнительными защитными функциями:
- плавным запуском;
- фиксацией оборотов по предварительной установке;
- с электродинамическим тормозом и скользящими муфтами;
- от перегревания двигателя;
- предохранителями от непреднамеренных включений.
Большое влияние на удобную эксплуатацию устройства оказывает его эргономика, как расположена рукоять и её форма:
- прямая;
- грибовидная;
- скобообразная.
Если на ручку надет резиновый кожух инструмент не будет скользить в руке. Перед покупкой нужно ознакомиться:
- как заменяются угольные щетки;
- где расположен сетевой шнур;
- со способами отвода древесных отходов;
- с обзорной зоной и весовой категорией.
Когда известны технические характеристики инструментов можно приступать к рассмотрению рейтинга по экспертным оценкам и отзывам пользователей, которые успели испытать на практике свой электрический агрегат. Смогли определить насколько цена соизмеряется с качеством и сроком службы, за что поручился производитель в документах при оформлении гарантии.
Лучшие производители циркулярных пил
По надежности эксплуатации, высокому качеству комплектующих, развитому сервису компании мы выделили несколько образцовых производителей циркулярок.
Лидирует японская компания Makita. Корпорации уже более 100 лет. За это время Makita зарекомендовала себя как надежного и серьезного производителя, тщательно следящего за качеством продукции. При умелом обращении циркулярные пилы работают бесперебойно в течение многих лет.
Далее следуют не менее известные компании: Hilti, Metabo, BOSCH, Hammer, ЗУБР, Hyundai, Интерскол, BLACK+DECKER, Kolner, Bort. Все названные фирмы прочно основались на строительном рынке, выпуская продукцию высокого качества.
