Превращаем бензопилу в болгарку — бензорез по металлу с помощью специальной насадки своими руками

Самодельная электрическая пила из болгарки

Некоторые народные умельцы решаются переделывать стандартное оборудование в более, на их взгляд, функциональное.

Дисковая пила из болгарки своими руками

Для переделки УШМ в дисковую пилу потребуются пильный диск, стяжки болтовые, редуктор, уголок металлический, стальные прутья, металлические хомуты, набор инструментов. Перед сборкой устройства желательно сделать чертежи, рассчитать передаточное число с учетом параметров зубчатого диска.

Двигатель болгарки станет силовой установкой для создаваемой дисковой пилы. Вначале снимают с УШМ диск. Новый зубчатый диск стягивают металлическим уголком. Хомутами обтягивается корпус самой УШМ, снизу — двойной прочной металлической лентой.

Далее в редукторе делают отверстие для установки крепления ручки и просверливают в четырех местах пазы для болтов. Металлическим прутьям придают форму петель по 6 см, затем рукоять прикрепляют к корпусу вместе с электродвигателем. Иногда такую пилу устанавливают на основание из фанеры или ДСП для создания стационарной циркулярки.

Как сделать циркулярную пилу из болгарки мощностью 2,4 кВт, можно посмотреть видео:

Цепная пила из болгарки

Для самоделки потребуется пильная гарнитура (цепь+шина), звездочка, комплект болтов, металлический профиль, инструменты. Вначале снимают диск с болгарки, на щиток прикручивают приготовленный кронштейн. Устанавливают звездочку на вал электродвигателя. Затем направляющая устанавливается позади стяжек кронштейна. Устанавливают цепь и регулируют ее натяжение.

В видео репортаже представлена поэтапная схема работ создания электрической пилы из болгарки.

Дополнительная информация

По сравнению с обычной пилой болгарка:

• работает быстрее;
• занимает меньше места;
• увеличивает производительность работы;
• заметно легче;
• служит дольше (если инструмент эксплуатируют правильно).

Чтобы пилить дерево, можно использовать специальные отрезные диски с цепью. Однако найти подходящий для конкретной модели тип насадки весьма тяжело. Пилящий круг, который объединяет черты диска и специальной цепи, подходит для обработки досок не толще 4 см

При его использовании надо соблюдать крайнюю осторожность. Нельзя будет запускать УШМ на более высоких оборотах, чем позволяет диск. Есть и серьезное ограничение по размеру обрабатываемых заготовок

Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола

Есть и серьезное ограничение по размеру обрабатываемых заготовок. Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола.

Это приспособление поможет еще и подготовить сруб ничуть не хуже, чем качественный топор. А вот применять подобный диск вместо отрезного круга не следует. Линия разреза пойдет рваной, слишком много древесины уйдет в отходы. Еще одна разновидность насадок — диск с абразивными крупными зернами — предназначена уже не для первичной обработки, а для грубой фрезеровки. Такой аксессуар отличается большей безопасностью, чем ручной рашпиль.

Больше о цепных насадках-пилах на болгарку смотрите в видео ниже.

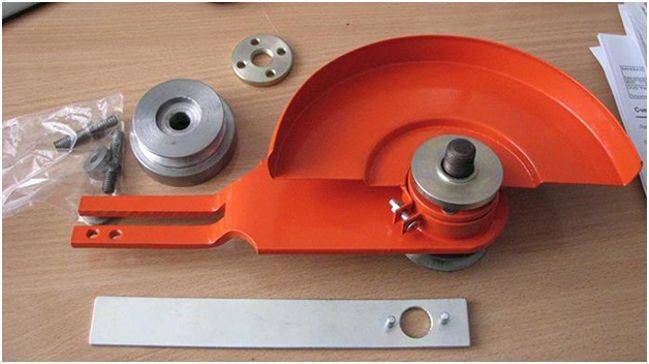

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы.  Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Это интересно: Устройство и характеристики бензопилы Байкал БП-3400 и других моделей: распишем по порядку

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень отлично. Для сотворения «циркулярки» необходимо сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора заходит пара отрезков железного уголка, размещенных по сторонам распилочного диска. При помощи гаек и болтов они соединяются поперечной связкой, а зазор меж рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» необходимо заблаговременно натянуть ленточный хомут из металла винтообразной стяжкой вниз. Потом необходимо прикрепить сложенную в два раза железную полоску к отверстиям для скользящего упора. Стойку и хомут можно соединить, но в этой ситуации железная полоса получится очень толстой.

Потом в редукторе грядущего инструмента необходимо будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. При помощи изготовленных отверстий закрепляется осевая рукоять, так как «штатная» ручка не даст сделать неплохой пропил, даже если у мастера очень сильные руки.

READ Как Прозвонить Ротор Болгарки

Рукоять создается из железной трубки либо прутка. Конструкции можно придать форму рога либо скобы. Концы элемента, при помощи которых она будет прикрепляться к редуктору, необходимо снабдить отверстиями для установки крепежей.

Также необходимо сделать штангу, которая будет регулировать процесс. Для этой цели необходимо взять кусочек железного прутка, из 1-го его конца сделать петлю, немного ее расклепать и сделать отверстие для фронтального упрямого болта.

С другого конца штанги необходимо сделать резьбу, которая дозволит соединить ее с рукоятью. Заблаговременно на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если заместо болгарки пользоваться дрелью, можно сделать аналогичный инструмент.

Таким макаром можно без помощи других сделать из обычной болгарки неплохую циркулярную пилу, при помощи которой можно разрезать разные материалы.

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

• отрезные диски (алмазные и армированные);
• шлифовальный круг;
• циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

1. Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
2. Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
3. С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Смотрите » Технические характеристики и особенности эксплуатации цепной бензопилы Партнер (Partner) 351

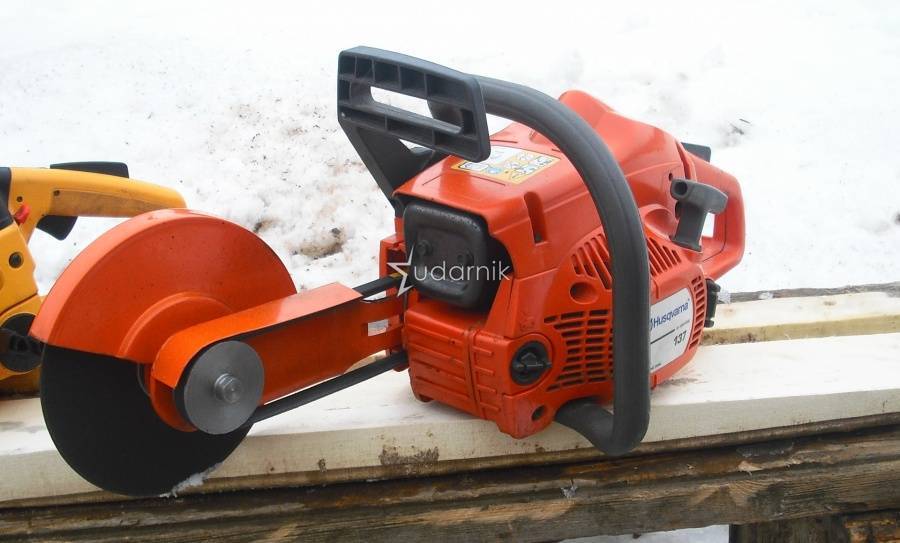

Особенности насадки болгарка для бензопилы

С помощью такого механизма можно соединить в одном устройстве целых два – бензиновую мощность основного агрегата – самой пилы, и множество преимуществ углошлифовальной машинки, известной больше как болгарка. Такая комбинация может стать чрезвычайно выгодной, если есть необходимость произвести режущие работы с различными материалами и конструкциями (не деревянными), а вблизи не оказывается источники электроснабжения, к которому можно было бы подсоединить обычную сетевую болгарку.

Бензорез из пилы с насадкой можно использовать для разрезания таких материалов:

• металл;
• природный камень;
• кирпич;
• бетонные и железобетонные конструкции.

Кроме того, очень часто их приспосабливают для зачистки сварочных швов. С большинством имеющихся на сегодня насадок применяются отрезные круги – армированные или алмазные, и циркулярные пилы.

• Записи сообщества
• Поиск

Насадка на бензопилу запись закреплена

Дебаркер фреза на болгарку — УШМ (125, 150, 180) для работы с деревом, используется с целью выпиливания пазов, грубого выравнивания кромки, вырезания чаш для срубов, в том числе для фигурной обработки скульптур из дерева Производство: «Нылгинский механический завод» — Россия

Насадка на бензопилу запись закреплена

Ваши положительные отзывы — делают нас лучше

Насадка на бензопилу запись закреплена

Насадка рубанок НМЗ на бензопилу Насадка рубанок предназначена для равномерной обработки доски, бруса и других деревянных поверхностей.

Установленные на барабане ножи можно регулировать по выступу регулируя глубину среза. Показать полностью.

Конструкция рубанка удобно крепится взамен пильной шины на бензопилу. Компактна и удобна в транспортировке. Надежна и проста в использовании.

удобная и выгодная покупка на сайте или VK доставка Почтой России или ТК СДЭК оплата картой на сайте benzoshop.ru или VK pay работаем с 2021 года, гарантия от производителя

Насадка на бензопилу запись закреплена

Насадка болгарка НМЗ (бензорез) на бензопилы Штиль — Россия

Данная насадка позволяет использовать бензопилу для работ по абразивной резке метала, камня, пластика, для зачистки швов после сварки Показать полностью.

удобная и выгодная покупка на сайте или VK доставка Почтой России или ТК СДЭК оплата картой на сайте benzoshop.ru или VK pay работаем с 2021 года, гарантия от производителя

Насадка на бензопилу запись закреплена

Насадка дебаркер НМЗ на бензопилу Одна из лучших насадок, в этом году стала очень популярной у отечественных и иностранных покупателей.

Используется как дополнительное оборудование на бензопилы серийного производства. Показать полностью.

— окантовка лесоматериала, — резьба монтажных чашек, — удаление коры с бревен, — обрезание сучьев и наростов, — вырезание паза, — фигурная резьба по дереву и т.д.

Удобная установка на бензопилу, и позволяет с минимальными усилиями, например, подготовить бревно для укладки в венец, а при правильном использовании насадка дебаркер позволяет вытачивать качественные и точные монтажные чашки и пазы, что исключает возникновение больших межвенцовых щелей, повышает прочность конструкции

Дебаркер для бензопилы значительно экономит силы, время, что может позволить обработать большой объем бревен самостоятельно

Производится в России, ООО «Нылгинский механический завод»

Лучшие насадки — резаки с Алиэкспресс на пилы Штиль, Партнер, Чемпион, Карвер, Хутер, Хускварна

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор.

По отзывам, оставленных посетителями, на нашем сайте, мы составили определенную подборку насадок под конкретные марки бензопил. Для удобства выбора все оформлено в виде таблицы.

Бензопила	Диаметр диска, мм	Цена, руб	Где купить
Stihl MS 170, MS 180, MS 210, MS 211, MS 230, MS 250	180	1530	Купить на Aliexpress
Stihl MS 260, MS 270	230	2300	Купить на Aliexpress
Husqvarna 137-142, 235, 236, 240, 365	230	2310	Купить на Aliexpress
Husqvarna 340, 345 (350,440,445,450)	180	1510	Купить на Aliexpress
Huter BS 40, 45, 62	230	2200	Купить на Aliexpress
Huter BS 40, 45, 62	180	1530	Купить на Aliexpress
Partner 350, 351, 352, 371	230	2250	Купить на Aliexpress
Partner 350, 351, 352, 371	180	1490	Купить на Aliexpress
Oleo-Mac 937, 941C, 936, 940	180	1510	Купить на Aliexpress
Partner 350S — 360S	180	1530	Купить на Aliexpress
Универсальная насадка для Stihl, Partner, Husqvarna, Huter, Carver, Patriot, Partner	150	2420	Купить на Aliexpress

Как из болгарки сделать электропилу?

Для изготовления цепной пилы на основе болгарки конструктору будут необходимы:

• полностью исправная и обслуженная болгарка;
• металлическая ведущая звездочка – лучше всего заранее купить новую деталь;
• кусок металла, который потребуется для сборки кронштейна – он нужен для монтажа направляющей;
• новые шина и цепь;
• дрель, сварочный аппарат и другое оборудование;
• комплект разных по размерам болтовых соединений.

Алгоритм действий во время сборки электропилы из болгарки должен быть таким:

1. Сначала с болгарки потребуется снять установленный режущий диск и проделать в нижней части ее защитного кожуха небольшое аккуратное отверстие. Далее необходимо соединить защитный щиток с кронштейном;
2. После этого нужно накрутить ведущую звездочку на вал силового агрегата болгарки;
3. Затем потребуется установить режущие органы для электропилы. Их нужно закрепить позади стяжек кронштейна;
4. После монтажа и регулировки натяжения цепи необходимо плотно затянуть крепежные болты металлического кронштейна.

https://youtube.com/watch?v=k9f34yzXPH4

Сделанная своими руками цепная электропила из болгарки должна быть тщательно протестирована. Сначала оборудование нужно проверить при работе на холостом ходу. Если она не издает посторонних звуков и не искрит, значит можно приступать к работе с тонкой и средней по толщине древесиной.

Во время дальнейшей эксплуатации электропилы на основе болгарки важно помнить, что этот самодельный прибор выделяется низким уровнем безопасности для здоровья оператора и окружающих. У агрегата полностью отсутствует механизм, защищающий пользователя от отдачи

Из-за этого при работе с пилой постоянно присутствует риск получения телесных травм.

Кроме того нельзя забывать, что силовой агрегат от болгарки часто перегревается. Чтобы не допустить этого, нужно делать перерывы каждые 10 минут, давая двигателю по 5 минут для остывания.

Особенности насадки болгарка для бензопилы

С помощью такого механизма можно соединить в одном устройстве целых два – бензиновую мощность основного агрегата – самой пилы, и множество преимуществ углошлифовальной машинки, известной больше как болгарка. Такая комбинация может стать чрезвычайно выгодной, если есть необходимость произвести режущие работы с различными материалами и конструкциями (не деревянными), а вблизи не оказывается источники электроснабжения, к которому можно было бы подсоединить обычную сетевую болгарку.

Бензорез из пилы с насадкой можно использовать для разрезания таких материалов:

• металл;
• природный камень;
• кирпич;
• бетонные и железобетонные конструкции.

Кроме того, очень часто их приспосабливают для зачистки сварочных швов. С большинством имеющихся на сегодня насадок применяются отрезные круги – армированные или алмазные, и циркулярные пилы.

Нюансы использования

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе.

1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
3. Работать со снятым защитным кожухом запрещено.
4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Как выбрать инструмент?

В продаже можно встретить многочисленные типы дополнительных насадок для пилы. К таковым относятся – бензорез, пилорама, насос, бур и т. п. Несмотря на столь широкий ассортимент продаваемых насадок, можно изготовить и самостоятельно дополнительный механизм для бензопилы.

Наличие подручных материалов позволяет любому человеку, понимающему техническое устройство инструментов, сделать из бензопилы спецприспособление, которое будет полезно в хозяйстве.

Чтобы выбрать пилу, которая послужит основой для новой дополнительной насадки, нужно учитывать следующие качества:

• Мощность пилы. Двигатель, работающий в пределах 2-3 кВт, будет достаточным для множества приспособлений.
• При выборе бензопилы лучше всего ориентироваться на недорогие модели, так как двигатель может не выдержать новую нагрузку. При покупке дорогой модели можно потерять кучу средств. Рекомендуется использовать устаревшие виды пил, чтобы при поломке не жалеть о растраченных вложениях.
• Простота разборки пилы, чтобы можно было с легкостью собрать и разобрать устройство, а также выбрать дешевые запчасти.

Сделанные дополнительные насадки можно подразделить на следующие категории:

1. Простые механизмы (болгарка, насос, лебедка, бур, мотоблок, мотор для лодки).
2. Сложные механизмы (пилорама, устройство для уборки снега, электростанция, снегоход).

Прежде чем выбирать насадку для устройства, нужно ознакомиться с технической документацией

Также важно знать, что не все насадки являются универсальными — каждая насадка подбирается под конкретную модель бензиновой пилы. Документы содержат лишь неполный перечень моделей устройства, и это сильно затрудняет выбор правильного решения

Также нужно различать типы бензопил. В профессиональных устройствах есть сцепление со звёздочкой, которую можно будет поменять. Именно для таких бензопил и предназначены особые шкивы. Так как качество профессиональных бензиновых пил будет самым лучшим, их цена на рынке будет высокой. Для таких бензопил, как Тайга, Partner и другие, используют насадку-болгарку, когда нужно сделать гладкий рез по дереву и металлу. Перед тем как начинать работу, нужно внимательно осмотреть установку самой насадки.

У насадочного шкива есть несколько видов.

• Штиль 180. Представлен в виде чашки, которая устанавливается вместо сцепления.
• Шкив, который не имеет чашки. Он устанавливается на главную звёздочку бензинового аппарата и не требует снятий сцеплений. Такой шкив продаётся раздельно (как запасной элемент). Также он является универсальным, и его можно использовать в китайских бензиновых пилах Partner, Тайга и др.

Сделанные дополнительные насадки можно подразделить на следующие
