Конструкция станка
Эта модель предназначена для формирования отверстий в небольших заготовках из различных материалов: стали, дерева, полимеров. При наличии метчика может нарезаться резьба. Он нашел применение в комплектации ремонтных мастерских, имеет широкую популярность среди домашних мастеров.
Конструкция состоит из рабочего стола, который выполняет функцию основания. На его поверхности располагаются шлифованные пазы т-образной формы для фиксации заготовки. На станину установлена вертикальная колонна, в верхней части которой крепится электрическое оборудование, шпиндельная головка и валы для переключения количества оборотов.
В паспорте подробно описаны конструктивные особенности настольного станка НС-12. Они заключаются в следующем:
- использование чугунных корпусов. Это обеспечивает длительный срок безремонтной эксплуатации оборудования;
- удобная система смены частоты вращения шпинделя. Для этого на валу бабки и электродвигателя установлены шкивы различного диаметра. Привод осуществляется с помощью ременной передачи;
- точность обработки обеспечивает отчет глубины сверления по упору или по плоской шкале.
Во время работы на оборудовании в обязательном порядке устанавливается защитный кожух на вал со шкивами шпинделя. Это предотвратит появление опасных ситуаций.

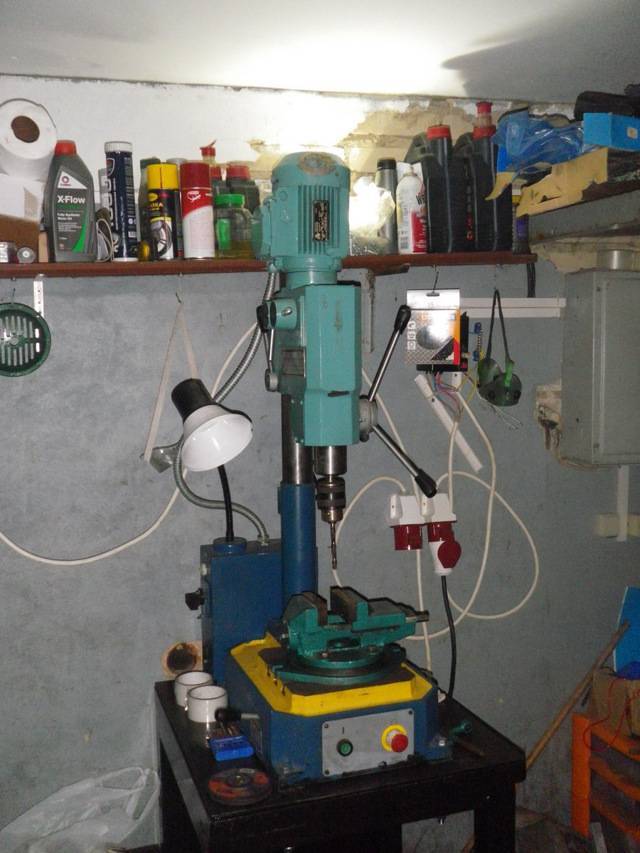

ГС2116К станок сверлильный настольный. Назначение и область применения
Сверлильный станок ГС2116К предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Отсчет глубины сверления производится по плоской шкале или упору.
Включение, отключение вращения шпинделя и его реверс обеспечивается рукояткой реверса шпинделя.
Станки ГС2116К позволяют выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
- нарезание резьб
Шпиндель сверлильного станка ГС2116К
Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.
Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.
Технические характеристики станка ГС2116К
Наименование параметра | ГС2112 | ГС2116К |
---|---|---|
Основные параметры станка | ||
Наибольший условный диаметр сверления, мм | 12 | 18 |
Наибольший диаметр сверления в стали 45, мм | 12 | 18 |
Наибольший диаметр сверления в чугуне СЧ20, мм | 20 | |
Нарезание резьбы в стали 45, мм | – | М16 |
Наименьшее и наибольшее расстояние от торца шпинделя до стола | 100..450 | 100..400 |
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 190 | 190 |
Диапазон нарезаемой резьбы | – | М4..М12 |
Рабочий стол | ||
Размер рабочей поверхности стола, мм | 250 х 250 | 250 х 250 |
Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
Шпиндель | ||
Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм | 250 | 200 |
Ход гильзы шпинделя, мм | 100 | 100 |
Частота вращения шпинделя, об/мин | 450, 800, 1400, 2500, 4500 | 200, 320, 560, 800, 1200, 2100 |
Количество скоростей шпинделя | 5 | 6 |
Конус шпинделя наружный по ГОСТ 9953-82 | Морзе В18 | Морзе В18* |
Конус шпинделя внутренний по ГОСТ 25557-82 | – | Морзе 2 |
Наибольший крутящий момент на шпинделе, Нм | 30 | |
Наибольшая осевая сила резания, Н | 4000 | |
Привод | ||
Электродвигатель привода главного движения, кВт | 0,55 | 0,75 |
Электродвигатель насоса СОЖ, кВт | – | 0,18* |
Габарит и масса станка | ||
Габариты станка (длина ширина высота), мм | 780 х 420 х 952 | 640 х 460 х 1260 |
Масса станка, кг | 135 | 175 |
Список литературы
Станок настольно-сверлильный ГС2116К и его модификации. Руководство по эксплуатации 036.000.000 РЭ, 2007
Барун В.А. Работа на сверлильных станках,1963
Винников И.З., Френкель М.И. Сверловщик, 1971
Винников И.З. Сверлильные станки и работа на них, 1988
Лоскутов B.В Сверлильные и расточные станки, 1981
Панов Ф.С. Работа на станках с ЧПУ, 1984
Попов В.М., Гладилина И.И. Сверловщик, 1958
Сысоев В.И. Справочник молодого сверловщика,1962
Тепинкичиев В.К. Металлорежущие станки, 1973
Связанные ссылки. Дополнительная информация
Главная
О компании
Новости
Статьи
Прайс-лист
Контакты
Справочная информация
Скачать паспорт
Интересное видео
Деревообрабатывающие станки
КПО
Производители
Кинематическая схема сверлильного станка ГС2116К
Кинематическая схема сверлильного станка гс2116к
Кинематическая схема станка содержит три кинематические цепи: вращения шпинделя, ручной подачи и перемещение шпиндельной бабки по колонне.
Сверлильная головка представляет собой литой корпус, в котором расположены коробка скоростей и механизм подачи шпинделя, механизм переключения скоростей и механизм зажима корпуса на колонне.
Вращение электродвигателя М передается через муфту и коробку скоростей на вал шпинделя.
Коробка скоростей имеет три вала с закрепленными на них зубчатыми колесами.
На двух валах установлены подвижные 2-х и 3-х венцовые блоки зубчатых колес на третьем промежуточном валу установлены четыре неподвижных зубчатых колеса.
Шпиндель смонтирован в пиноли на 3-х радиальных подшипниках высокого класса точности.
