Настройка карбюратора китайской бензопилы

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, предпосылкой этого могут быть:

  • плохая работы свечи зажигания;
  • потеря компрессии из-за критического износа поршневой системы;
  • плохое топливо;
  • плохая работа карбюратора, а не связанная с регулировкой;
  • забитый парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать Не только на холостых, а в общем — не тянет, а не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этим причинами. И в последнюю очередь, если проблемы НЕ решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

  • Если двигатель вообще Не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
  • Затем регулируют на слух при заводке двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
  • Если на холостых крутится цепь, винт Т откручивают обратно в положения, в котором двигатель на холостых работает уверенно и НЕ глохнет, а цепь НЕ крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклер, предпосылкой скорей всего является нарушение регулировки винта L.

  • Его также лучше регулировать на заведение прогреть двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуем газовый.
  • Если подача топлива слишком обильно, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закрученной слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуйте давать газ.

Если после регулировки винта L двигатель Carver НЕ выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведение двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведение двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

В новых бензопилах экспериментировать с такой регулировкой не стоить.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Многие рекомендуют регулировать винты, закрутил их до конца, а потом выворачивая на 1,45 или 1,5 оборота.

Не всегда стоит это делать по следующим причинам:

  • При сильной закрутки острый конец винта может разрушить жиклер из рыхлой порошковой бронзы в дешевых бензопил, а это поломка.
  • 1,45-1,5 оборота от «до конца» могут НЕ соответствовать старому положению винтов, при которых бензопила все-таки работала в последнего, и реальным заводским настройкам.

Поэтому регулировать нужно Исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы Представлены в следующем

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Как правильно отрегулировать карбюратор на бензопиле своими руками?

Бензопила — полезный, а иногда и просто необходимый для владельца частного дома инструмент. Он обладает большой степенью автономности, может использоваться в полевых условиях, где нет возможности подключения к сети электропитания. У некоторых мастеров бензопила является одним из основных приспособлений, выполняющих большие объемы работ практически ежедневно. Такие нагрузки сбивают заводские настройки, которые были установлены для всех важных узлов двигателя.

Режим работы чаще всего меняется у карбюратора, который приходится настраивать заново. Не имея представления о конструкции и принципе действия этого элемента, правильно отрегулировать его невозможно. Вопрос касается многих пользователей, которые плотно эксплуатируют бензопилы, поэтому полезно будет рассмотреть его внимательнее.

  • Конструкция и принцип работы
  • Когда необходима настройка карбюратора?
  • Инструменты для регулировки
  • Как правильно отрегулировать карбюратор своими руками?
  • Как настроить пилу китайского производства?

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.

Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).

Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:

  1. L – винт предназначен для регулировки низких оборотов двигателя.
  2. H – винт предназначен для регулировки высоких оборотов.
  3. T – винт предназначен для регулировки холостого хода.

Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.

Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.

Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.

Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.

Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.

Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.

Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе

Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.

Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.

Какой карбюратор стоит на Патриоте 3816, его устройство

На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:

  1. Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
  2. Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
  3. Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
  4. Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
  5. Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.

Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.

Видео регулировки карбюратора

В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.

Как работает карбюратор бензопилы Хускварна 365

Принцип работы карбюратора Walbro основан на таком физическом процессе, как разрежение воздуха. По сути, мембранный карбюратор выполняет функцию топливного насоса для закачки в него топлива. Так как бензобак в бензопиле Хускварна 365 находится ниже уровня карбюратора, топливо в него не может поступать самотеком (как в бензопилах с карбюраторами поплавкового типа).

При движении поршня вниз в кривошипно-шатунной камере возникает разрежение воздуха. Из кривошипной камеры в импульсную камеру карбюратора через специальный штуцер под давлением идет попеременная подача воздуха, которая приподнимает мембрану. При создании разрежения давления мембраной, происходит поочередное открытие и закрытие клапана, за счет чего топливо и попадает в карбюратор. Пройдя впускной клапан, топливо проходит через фильтрующий элемент и в очищенном виде достигает иглы.

Чтобы топливо попало в главную камеру нужно опустить иглу, для перемещения которой применяется еще одна мембрана (управляющая). Когда мембрана перемещается вверх, она воздействует на шток, и через коромысло игла перемещается вниз (топливо поступает в камеру). Перемещению управляющей мембраны способствует разрежение в камере, возникающее при движении поршня вверх и вниз. Именно поэтому, при холодном запуске двигателя его следует несколько раз прокачать стартером.

Из главной камеры топливо поступает в рабочую зону. Здесь при помощи диффузора происходит смешивание топлива с воздухом. Затем готовая смесь попадает в камеру сгорания двигателя.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Инструменты

Для регулировки понадобится следующий инструмент: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

ИнструментНазначениеЦенаНаличие
ТахометрПозволяет определить точно обороты двигателя и скорректировать их согласно требованиям завода — изготовителя. Можно обойтись без него, настраивая на слух, при этом нужно понимать, что настройка будет выполнена не точно. Поэтому в нашем сервисе по ремонту инструмента мы пользуемся качественным и недорогим тахометром, который можно заказать на алиэкспресс по этой ссылке.900 – 2000 рублей 500 — 600 рублей на АлиэкспрессРекомендуется
Набор отверток (шлицевая отвертка)На большинстве бензопил для вращения регулировочных болтов потребуется простая плоская отвертка.300 – 700 рублейОбязательно
Специальный регулировочный ключНапример, для регулировки карбюратора на бензопилах Хускварна потребуется специальный ключ, он имеется только в сертифицированных сервисных центрах авторизованных на ремонт компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.Нет в продажеЗависит от бензопилы

Как отрегулировать карбюратор на бензопиле Чемпион?

  1. Для регулировки пропорции воздуха и топливной смеси необходимо задействовать винты «L» и «H». Поворачивая их по часовой стрелке, вы увеличиваете количество воздуха, который попадает в карбюратор через дроссельную заслонку. При поворачивании винтов против стрелки часов количество воздуха, наоборот, падает. Соответственно, в первом случае обороты бензопилы Champion растут, а во втором – падают;
  2. На следующем этапе нужно задействовать винт «T». Для этого при запущенном моторе инструмента поверните данный винт по ходу стрелки часов до того момента, пока цепь не начнет движение по шине. Сразу же после этого поверните его в обратную сторону до момента полной остановки цепи;
  3. В конце потребуется проверить правильность настройки карбюратора бензопилы Чемпион. Для этого к ее мотору нужно подключить тахометр и проверить количество самых низких и наиболее высоких оборотов инструмента.

Как правило, бензопила Чемпион не нуждается в частой регулировке карбюратора. Главное – это соблюдать правила «холодного» запуска инструмента и применять для его заправки качественное моторное масло.

Регулируем карбюратор бензопилы

Использование бензопилы значительно упрощает жизнь даже любителям, а в отдельных профессиях она практически незаменима. Но, как и любое сравнительно сложное оборудование, мотопила нуждается в регулярном техническом обслуживании. Если оно выполняется несвоевременно или некачественно, то это приводит к возникновению различных неисправностей. Одна из наиболее распространенных причин неполадок состоит в неправильной настройке карбюратора мотопилы, сбивающейся вследствие смещения регулировочных винтов под воздействием вибраций или в результате неудачных попыток его регулирования.

Регулировка бензопилытребуется в следующих случаях:

  • заводские настройки карбюратора мотопилы сбиты;
  • мотор заводится с натугой и почти моментально глохнет;
  • попадание частичек мусора в механизм, распределяющий топливо, вследствие неисправности системы очистки воздуха;
  • выхлоп чересчур густой, расход топлива чересчур большой, топливо сгорает в цилиндре не полностью;
  • значительное изнашивание поршневой группы (в таком случаерегулировка карбюратора бензопилыявляется временной мерой).

Карбюратор предназначен для подготовки топливной смеси для подачи в мотор. Нарушения пропорций в топливной смеси приводят к сбоям в функционировании двигателя.

регулировка карбюратора бензопилы китайского производства

Конструкция карбюраторов в разных моделях мотопил различается, но все они действуют по одному и тому же принципу. Поток воздуха быстро движется по каналу. Скорость его движения регулируется при помощи заслонки, перекрывающей канал. Подаваемое в канал через распылитель топливо смешивается с воздухом, после чего образовавшаяся топливовоздушная смесь попадает в мотор.

Карбюратор всегда состоит из одного и того же набора деталей, хотя может слегка видоизменяться в зависимости от изготовителя. В его состав входят следующие части:

  • Основа. Она представляет собой специальную трубку, имеющую внешнее сходство с аэродинамической конструкцией. Через нее проходит поток воздуха. В середине трубки в поперечном направлении находится заслонка, позицию которой можно менять. Чем сильнее она задвинута в проход, тем меньшее количество воздуха попадает в мотор.
  • Диффузор. Это суженная часть трубы. С его помощью обеспечивается повышение скорости движения воздушного потока именно в той части, откуда подается топливо.
  • Поплавковая камера. Этот элемент по форме похож на резервуар. Он используется для непрерывного сохранения оптимального уровня топлива перед входом в канал, из которого подается воздух.
  • Каналы для поступления топлива. Топливная смесь находится в поплавковой камере, откуда поступает в жиклер, а затем подается в распылитель.

Чтобы функционирование инструмента было эффективным и ровным, отдача максимальной, а расход топлива экономным, требуется своевременнаярегулировка карбюратора бензопилы. Перед ее выполнением следует проверить чистоту воздушного и топливного фильтров. На большей части мотопил регулировка выполняется при помощи трех винтов: высоких оборотов, низких оборотов, холостого хода.

Регулировка карбюратора должна производиться с максимальной аккуратностью, поскольку ошибки чреваты весьма значительными последствиями, вплоть до выхода мотора из строя.

Признаками верной настройки являются следующие:

  • разгон мотора осуществляется быстро и плавно;
  • цепь остается неподвижной на холостом ходу;
  • двигатель при работе издает ровный звук, напоминающий звучание четырехтактного агрегата.

Регулировка карбюратора китайской бензопилыпроизводится так же, как и у моделей, выпущенных европейскими производителями, по сути китайские аналоги-это копии именитых брендовых инструментов, но с некоторыми изменениями.

Для этого используются те же винты H, L и T. Стандартом для карбюраторов китайских мотопил является позиция винта L, при которой он ослаблен по сравнению с полностью зажатым состоянием на полтора оборота. Для винта H стандарт – один оборот от такой же позиции. Регулировка холостого хода выполняется на прогретом моторе.

У некоторых моделей регулируется только холостой ход. Тем не менее, владельцы китайских мотопил и сотрудники сервисов говорят о повышенной сложности регулировки карбюратора у инструментов, выпущенных китайскими производителями. Даже у опытных мастеровотрегулировать китайскую бензопилузанимает немногим более времени, в отличии от оригинальных инструментов.

Регулировочные инструменты

Для регулировки карбюратора вам понадобятся крестовые или шлицевые отвертки различной длины или толщины. Размер зависит от конструкции этого агрегата и характеристик сборки двигателя. Следует отметить, что некоторые производители выпускают карбюраторы, предназначенные для использования специальных инструментов.

В частности, для установки карбюраторов Husqvarna и других импортных инструментов может потребоваться специальная отвертка. Желательно прояснить этот вопрос даже при покупке бензопилы, чтобы вы могли заранее приобрести необходимое дополнительное оборудование.

Кроме того, промытый бензин или ацетон потребуется для промывки и очистки устройства. Они используются для очистки наружных поверхностей карбюратора. Все внутренние каналы промываются керосином, дизельным топливом или белым спиртом. Перед мойкой карбюратор демонтируется, удалите все резиновые или пластиковые детали, которые могут соприкасаться с агрессивными химическими веществами.

Гаечные или кольцевые ключи используются для разборки карбюратора. Промывка внутренних каналов проводится в специально отведенных ваннах, иногда для этого используют пластиковые шприцы.

READ Не Вращается Цепь На Электропиле

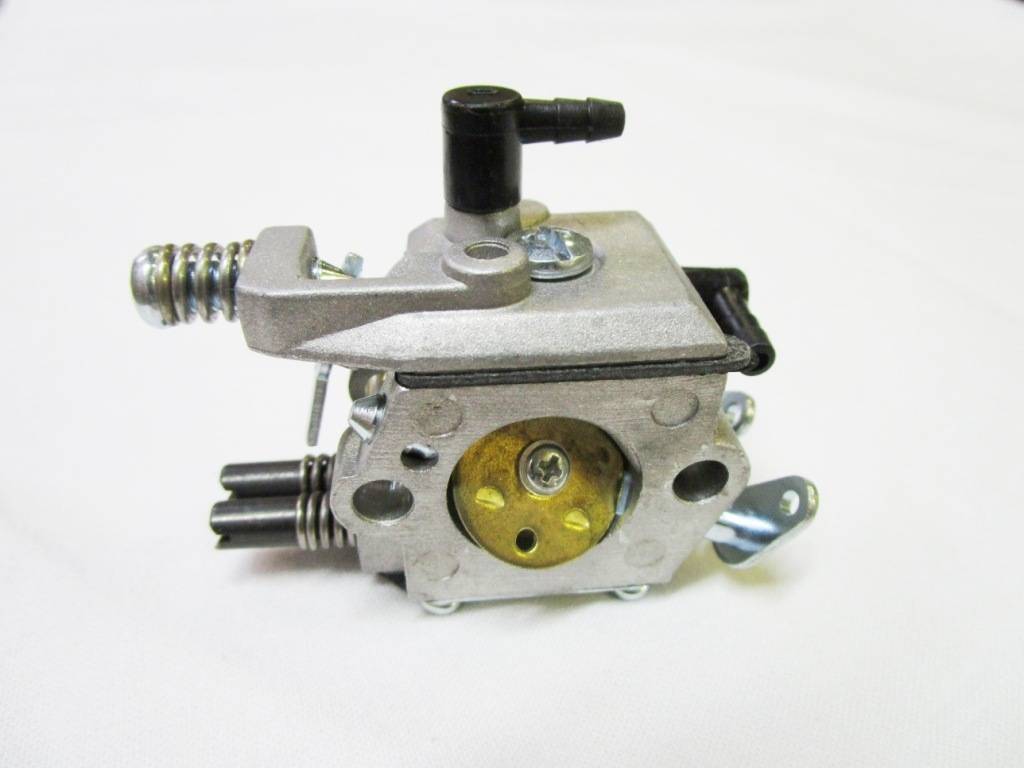

Как работает карбюратор бензопилы мембранного типа

Мембранный карбюратор собирается из 20-30 деталей, в зависимости от модели. В них входят винты крепления и прокладки, а также 17 функциональных элементов. Принципиальное устройство показано на приведенной ниже схеме.

Схема работы карбюратора бензопилы

  1. Штуцер под шланг от бензобака для подачи бензина.
  2. Канал, по которому подкачивается топливо при нажатии кнопки праймера (подсоса) при запуске холодного двигателя.
  3. Клапан впуска, который перекрывается при наполнении камеры.
  4. Мембрана подсоса.
  5. Клапан выхода топлива из мембранной камеры.
  6. Сетчатый фильтр.
  7. Поворотная заслонка, регулирующая подачу воздуха от воздушного фильтра.
  8. Дроссельная (газовая) заслонка, регулирующая подачу топливной смеси в камеру сгорания.
  9. Канал подачи топлива.
  10. Винт регулировки холостых оборотов.
  11. Игла, регулирующая количество топливо-воздушной смеси.
  12. Жиклер холостых оборотов.
  13. Мембрана, определяющая положение иглы и количество поступающей смеси.
  14. Топливная камера.
  15. Основной жиклер.
  16. Камера-диффузор, где происходит смешивание бензина с воздухом.
  17. Регулировочный винт рабочих оборотов.

Карбюратор обеспечивает работу двигателя в 3 режимах:

  1. Холодный запуск.
  2. Холостые обороты.
  3. Рабочие обороты.

При холодном запуске, вручную нажимается кнопка праймера (подсоса). При этом сжимается и раскрывается мембрана насоса 4. Создается разрежение, и за счет него идет прямая подкачка бензина, из бака в топливный канал карбюратора. Это ускоряет и облегчает запуск холодного двигателя после долгого простоя.

Затем, при работе двигателя разрежение создается уже за счет хода поршня в камере сгорания. Топливо начинает засасываться из бензобака в карбюратор через штуцер 1. Это происходит до тех пор, пока не наполнится камера 14. При наполнении от давления мембрана меняет свое положении и через коромысло давит на иглу 11. Игла поднимается и перекрывает подачу топлива. За счет этого исключается перелив топлива в диффузор и затем в камеру сгорания.

После того, как бензин из камеры 14 уходит в диффузор и затем в камеру сгорания, мембрана изгибается, меняя положение иглы, и подача топлива возобновляется до наполнения камеры 14.

Цикл повторяется. Таким образом, в камере 14 всегда нужное для работы двигателя количество топлива и герметичность, обеспечивающая поступление топлива в камеру сгорания за счет вакуума от хода поршня.

В режиме холостого хода заслонка закрыта, а минимальное количество топлива поступает через прорезь внизу заслонки. Количество поступающего топлива, а следовательно частота холостых оборотов регулируется винтом 10.

Есть модели карбюраторов, где частота холостых оборотов регулируется положением дроссельной заслонки. Регулировочный винт в этом случае регулирует не подачу топлива через канал, а положение заслонки.

Для закрепления прочитанной информации, рекомендуем посмотреть соответствующее видео, автор которого подробно рассказывает и показывает об устройстве и принципе работы мембранного карбюратора бензопилы. По ходу рассказа, автор освещает основные проблемы, неисправности. Довольно-таки полезное видео по данной теме.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
