Настройка торцовочной пилы Metabo

Пошаговое руководство

Современный рынок предлагает покупателю большой ассортимент продукции, среди которых есть качественные товары и недорогие аналоги. Но, иногда, стоимость специализированного инструмента сильно завышена. Что касается самоделок, то торцовочную пилу из ручной циркулярки своими руками реально изготовить в домашних условиях.

Торцовочная пила

Как именно создается торцовка своими руками подробно рассказано далее.

Материал и инструменты:

  • лист фанеры;
  • оцинковка;
  • две мебельные направляющие или труба;
  • соединительные элементы;
  • электродрель;
  • лобзик по дереву;
  • распиловочный диск;
  • плоскогубцы;
  • нож, рулетка;
  • клей.

В качестве упора для полки может использоваться оконная или дверная петля.

Подготовка основания

Необходимо взять лист толстой фанеры и сделать в нем пропил для движения диска. Основание должно быть массивным, чтобы удержать полку с пилой. Размеры основания зависят от назначения будущей конструкции.

Работы лучше выполнять по заранее составленному чертежу, схеме. В основании подготавливается специальный паз, по которому будет двигаться пильный диск.

Деформированные листы с нарушенной целостностью в работу брать не разрешается.

Резак из болгарки

Определение высоты полки для поперечного движения

Расположение элемента конструкции может быть по правой или левой стороне стола. Следует выбрать высоту полки таким образом, чтобы зубчатый диск не резал основание.

Конструирование полки

Фрагмент толстой фанеры или ДСП, который устанавливается вдоль пропила под зубчатый диск. Крепление осуществляется на уголках саморезами на определенную высоту. Полку можно укрепить вторым слоем фанерного листа.

Выставление ограничителей

После закрепления полки, следует приступить к установке пилы. Ее необходимо зафиксировать таким образом, чтобы она входила в пропил и ничего не цепляла. Для этого используют ограничители. Материалом служит та же фанера. Крепят ограничители при помощи клея.

Выставление направляющих для заготовок

Выполняется из куска фанеры или ДСП шириной не меньше 10-ти сантиметров. Длина ее больше стола на 15-20 %. Крепится полоса струбцинами в двух местах. Направляющая меняет положение под нужным углом.

Понятие

Торцовочная пила – это инструмент, предназначенный для выполнения ровных срезов под заданным углом. Угол спила может составлять как 90 градусов, так и 45. Главным ее достоинством является то, что она отлично справляется с длинными деталями и необычными формами поверхностей. Ярким примером таковых может послужить напольный пластиковый плинтус.

Но есть у данного инструмента и другие особенности.

Торцовочная пила может вырезать большое число одинаковых (заданного размера) угловых и прямых пазов. Именно поэтому она является обязательной в наборе мастеров по изготовлению и сборке мебели и дверей.

Внешний вид данного агрегата напоминает обычную циркулярную пилу (круговую), установленную на подвижном кронштейне. Он позволяет дискам опускаться не только вертикально, но и под любым углом наклона. Данный инструмент может резать различные материалы:

  • дерево;
  • металл (в частности, алюминий);
  • пластик;
  • камень.

Как и в любой пиле, от выбранного материала зависит вид и качество диска. Для максимально эффективной работы нужно правильно подобрать эту составляющую.

Основные правила

OSB-плиты являются одними из более фаворитных материалов, применяемых для отделки помещений. С помощью их можно создавать несущие элементы построек, выбирать в качестве различных видов обшивок. Употребляются подобные материалы при сборке корпусной мебели, лестниц и иных конструкций.

READ Что Можно Пилить Торцовочной Пилой

Выбирая это изделие для работы, следует ознакомиться с принципом производства данного материала. ОСП представляют собой материал, имеющий 3 либо больше слоев. Состоит любой из их из размолотой щепы, смешанной со смолой. Длина и толщина щепы может быть самой разной, при всем этом нацелены они в обратные стороны. Чтоб плита была более крепкой, все слои размещены в точном направлении, при всем этом размещение стружки в каждом слое происходит перпендикулярно предшествующему и последующему слоям.

В составе листовых древесных материалов имеются смола и клей для скрепления шпона, щепок и опилок. Благодаря этому плиты получаются упругими и достаточно плотными.

Хотя по определенным показателям подобные материалы превосходят цельные изделия, работать с ними время от времени бывает сложней. В главном это касается их распиливания.

Для высококачественного проведения распила OSB-листов следует использовать особые инструменты, также придерживаться неких правил.

Создают распил листов поначалу поперек волокна, а потом вдоль него. Это дозволит уберечь материал от деформации и расщепления.

Принципиальным фактором является верный подбор инструментов. Для распиливания на внутренней стороне больше подойдет пила (ручная либо ленточная). При работе на оборотной стороне почаще употребляется контурная либо дисковая плита.

При использовании циркулярной пилы нужно поддерживать скорость оборотов на достаточно высочайшем уровне.

Материал следует подавать плавненько, без рывков, по другому есть возможность его порчи.

Выбор подходящих для данного материала инструментов дозволит провести работу без заломов и других изъянов.

Какое назначение у этого инструмента и как он устроен

Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.

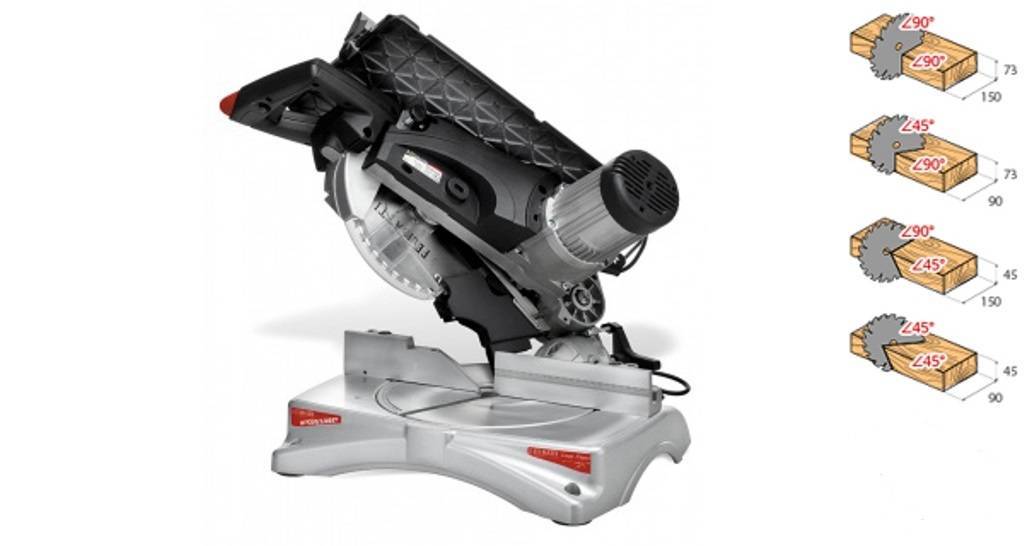

 Отрезать длинную заготовку можно, меняя вертикальный и горизонтальный угол

Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:

  • изготовления декоративных рамок;
  • обналичивания дверных луток;
  • устройства плинтусов;
  • сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
  • отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.

При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.

 Такие работы часто выполняют при изготовлении оконных рам

Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.

Части механизма

Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

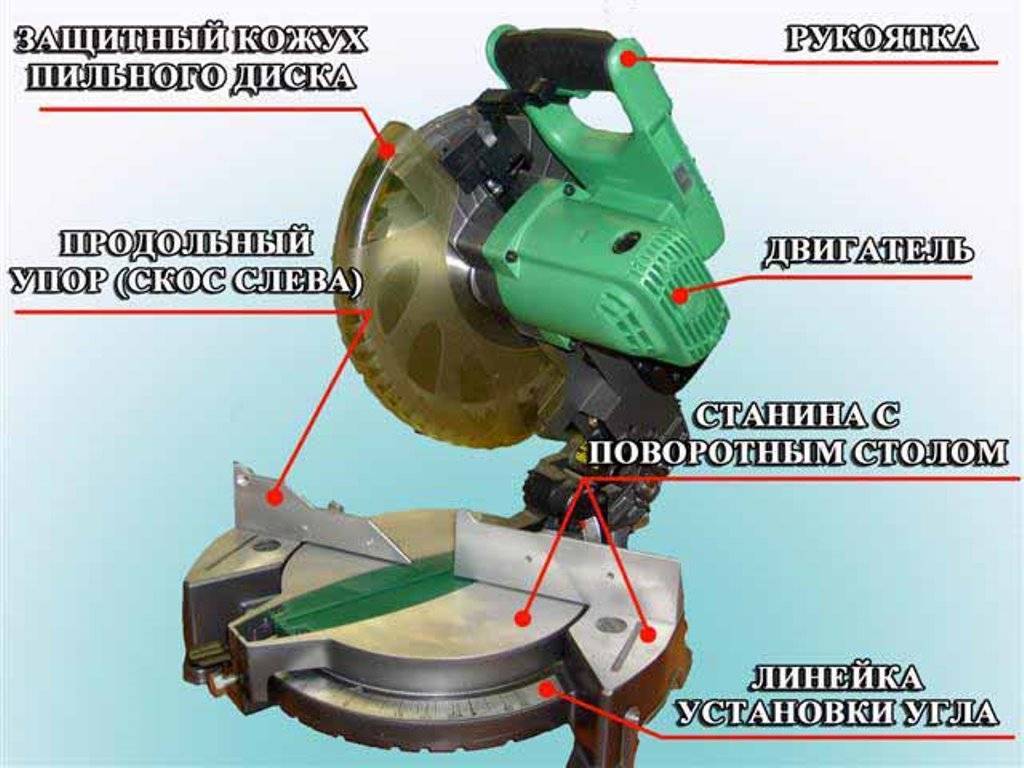

 Основные элементы конструкции торцевой пилы

На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.

Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.

Торцовочные пилы / торцовочные и усорезные пилы

Надежные торцовочные пилы для стройплощадки и мастерской

Торцовочные пилы компании Metabo сконструированы с учетом многолетнего опыта. Программа включает свыше 10 пил для самых различных случаев применения. Номинальная потребляемая мощность в зависимости от модели варьируется от 1350 Вт до 2200 Вт. Можно выбрать пильные полотна диаметров от 216 мм до 315 мм, от этого зависит максимальная ширина и высота детали. Большая торцовочная и усорезная пила KGS 315 Plus обеспечивает ширину реза 320 мм при глубине реза 120 мм, если пильное полотно установлено под углом 90°. Конечно, с использованием функции протяжки, которая интегрирована практически во все модели торцовочных пил. Для мобильного применения мы рекомендуем компактные легковесы с рукояткой для переноски, которые вряд ли весят больше 10 кг. Единственной в своем роде является пила KGSV 72 Xact SYM, представляющая собой комбинацию панельной и реечной пилы с симметрично переставляемой системой упора. Реальный прогресс в операциях точного распиливания с экономией времени для специалистов по укладке напольных покрытий.

Инструменты

Торцевая/торцовочная пила Metabo KS 216 LaserCut представлена в классе малых торцовых пильных инструментов, как обновленный вариант популярной модели от Metabo. В первую очередь улучшение коснулось дизайна, преобразования проводились с учетом эргономики, превратив торцевую пилу в удобный и более легкий инструмент.

Инструкция пользования торцевой/ торцовочной пилой Metabo KS 216 Lasercut

  • Использовать пилу по назначению – для выполнения продольного или поперечного реза, косого или под наклоном, двойного косого реза.
  • Выполнять обработку из списка рекомендованных материалов для соответствующего пильного диска.
  • Размер заготовки должен соответствовать рекомендуемому в техпаспорте. Пилить заготовки с круглым, нерегулируемым поперечным сечением запрещено из-за ненадежного фиксирования предмета.
  • При распиле заготовок, выставленных на ребро, пользуются вспомогательным оборудованием – упором.

Меры предосторожности при работе с подвижными частями пилы

  • Перед эксплуатацией устанавливаются защитные устройства.
  • Необходимо соблюдать соответствующую дистанцию до пильного полотна. При обработке длинной заготовки использовать соответствующие подающие средства.
  • Во время работы выдерживать дистанцию до конструктивных приводных элементов.
  • Обрезки и мусор удаляются с рабочего стола после полной остановки пильного полотна.
  • Для распила заготовок неправильной формы использовать тиски или зажимные устройства. Не удерживать детали руками.
  • Остановку пильного диска нажатием сбоку производить запрещено.
  • Отключать пилу от сети при настройке, обслуживании или ремонте.
  • Первое включение или проверочный пуск инструмента после ремонта производят после проверки надежности креплений.
  • Для длительной консервации пилу необходимо отключать от источника тока.
  • Пила хранится в сухом месте, надежно консервируется от проникновения влаги к режущим частям.
  • При вхождении пильного диска в заготовку не рассматривать точность реза без защитного щитка или очков. Этот момент процесса резки опасен нечаянным отскоком щепы или крупных частей мусора в лицо рабочего.
  • Для тонкостенных или тонких заготовок применять специальные тонкозубчатые полотна.
  • Затупившееся пильное полотно или диск меняют сразу для избегания опасности подклинивания зубьев режущего инструмента в дереве и отскока крупной щепы в оператора.
  • Одновременная обработка нескольких заготовок производится после надежного и прочного закрепления. При бесконтрольном распиле возможно непрямое задевание отдельных элементов и получение обломанного волнистого края на срезе.

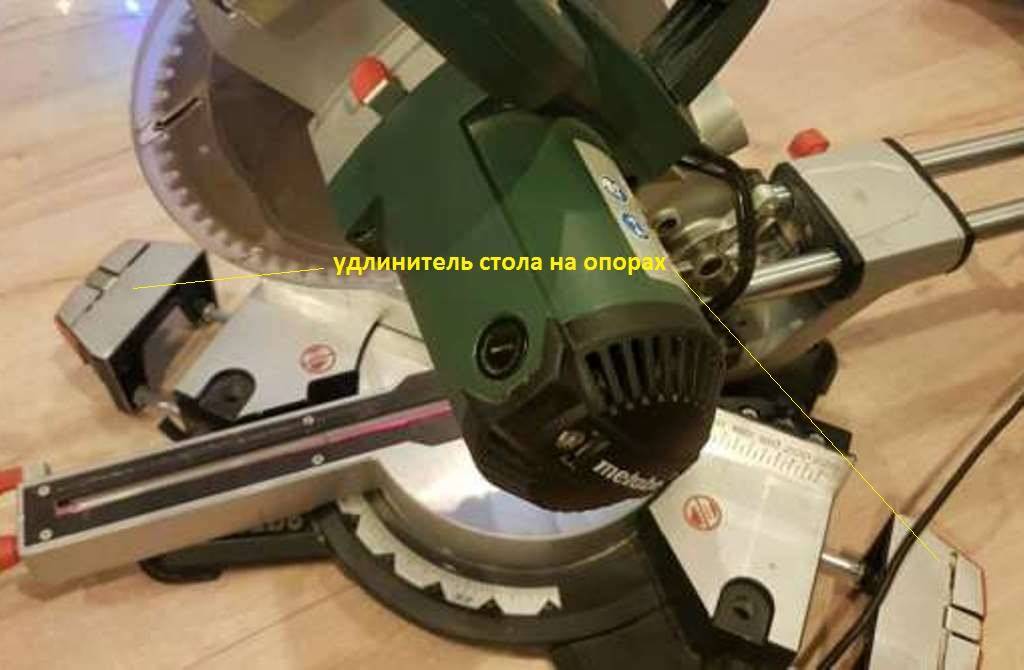

KGS 305 m

  • Модель 305 m отличается небольшим весом, компактными размерами. Это позволяет легко взять станок одной рукой;
  • Высокие показатели производительности. Это обеспечивается использованием на 305 m 619305000 мощного электромотора в 1,6 кВт;
  • Для работы с широкими заготовками KGS 305 m предусматривает наличие функции протяжки;
  • Корпус выполнен из алюминия методом литья, что обеспечивает станку KGS 305 m отменную прочность, долговечность;
  • Малый вес позволяет устанавливать на стол. В зависимости от планируемых работ, установленный на стол станок KGS 305 m потребуется зафиксировать. Конструктивно установка на стол в торцовке предусмотрена;
  • На холостых оборотах частота вращения составляет 3,7 тысячи оборотов за минуту;
  • Весит торцовочная пила серии KGS 305 немного больше 24 кг;
  • Поворотный стол позволяет осуществлять настройки вращения;
  • Номинальная потребляемая мощность у модели KGS 305 m составляет 2 кВт;
  • Это сетевая торцовка, функционирующая от бытовой сети на 220В.

Прижимная шайба для циркулярной пилы?

Фланец или прижимная шайба надежно фиксирует диск. На различных моделях пил применяется как отдельный от болта фланец, так и спаянный с ним.

Главная функция прижимной шайбы – равномерно прижимать пилящее полотно к шкиву. Правильно установленная прижимная шайба должна симметрично сидеть на круге.

Основным и главным правилом при замене диска на циркулярной пиле является полное отсоединение инструмента от электропитания. Чтобы случайно не нанести травму зубцами пилы, лучше пользоваться перчатками.

Для замены поврежденных деталей, в частности, защитных приспособле-ний, используйте только оригиналь-ные детали, поскольку детали, не разрешенные к применению произво-дителем, могут привести к нанесению непредсказуемого ущерба.

Работы по техническому обслужива-нию и ремонту, не описанные в на-стоящем разделе, должны выпол-няться только специалистами.

Замена пильного диска

Поскольку пильный диск может сильно нагреться в процессе рабо-ты, прикосновение к нему сразу после выключения станка может привести к ожогу. Дайте пильному диску охладиться. Не очищайте го-рячий пильный диск горючими жидкостями.

Существует опасность порезаться даже о неподвижный пильный диск. Замену пильного диска сле-дует производить в перчатках.

Повернуть поворотную ручку против часовой стрелки до упора и полно-стью вытянуть ее вперед.

При помощи блокировочного рычага узла продольного перемещения за-фиксировать этот узел в переднем положении.

Вращением маховичка перевести пильный диск в самое верхнее поло-жение.

Снять кожух (57).

Отвинтить профилированную вставку (58) стола и снять ее.

Наклонить пильный диск на 45

Рычаг (59) фиксации пильного диска находится на узле ременного привода с левой стороны станка.

Отжать рычаг вверх большим паль-цем. Вручную проворачивать пиль-ный диск до фиксации его вала в не-подвижном положении. При отвинчивании крепежного винта следует удерживать рычаг в нажатом положении.

Вывинтить крепежный винт (60) при помощи торцового шестигранного ключа (обратите внимание – левая резьба!). Удалить крепежный винт (60), снять с вала пильного диска внешний фланец (61) и сам пильный диск

Удалить крепежный винт (60), снять с вала пильного диска внешний фланец (61) и сам пильный диск.

10. Очистить контактные поверхности

вала пильного диска,

внешнего фланца (61),

внутреннего фланца (62),

крепежного винта (60).

Не используйте чистящие средства (на-пример, для устранения остатков смо-лы), оказывающие воздействие на эле-менты из легких сплавов, – они могут оказать негативное влияние на проч-ность конструктивных элементов круг-лопильного станка. 11. Установить пильный диск (обратив

внимание на направление враще-ния!). максимально

максимально

пильных дисков из высокопроиз-водительной быстрорежущей ста-ли (HSS);

пильных дисков с видимыми при-знаками повреждения;

отрезных шлифовальных кругов.

Для установки пильных дисков используйте только оригинальные крепежные детали.

Не применяйте отдельных колец для установки пильных дисков с меньшим размером посадочного отверстия – это может привести к отсоединению диска в процессе работы.

Пильные диски должны устанав-ливаться так, чтобы они враща-лись без биений и не могли отсо-единиться в процессе работы.

12. Надеть внешний фланец (61) (обра-

тив внимание на его центровку). 13

Ввинтить крепежный винт (60) и

13. Ввинтить крепежный винт (60) и

крепко затянуть его прилагаемым ин-струментом (обратите внимание – левая резьба!). При этом необходимо большим паль-цем отжать рычаг (59) фиксации пильного диска для удержания вала пильного диска в неподвижном поло-жении

Не удлиняйте инструмент, исполь-зуемый для привинчивания пиль-ного диска.

Техническая поломка возникает в работе любого, даже дорогостоящего оборудования. Но решить ее можно с помощью собственной смекалки, находчивости и мастерства. Слабым местом болгарки является отрезной диск, который часто подвергается поломке из-за зажима. Именно поэтому каждый мастер должен знать, как поменять диск на болгарке.

Краткий обзор основных неисправностей

Как любой инструмент и приспособления, пила может по разным причинам выйти из строя в процессе эксплуатации. И тогда необходим ремонт, который зависит от вида поломки. Некоторые виды выхода из строя торцовки можно отремонтировать самостоятельно, более сложные требуют обращения в специализированные мастерские по ремонту торцовочных пил.

Основными видами поломок являются:

выход из работоспособного положения двигателя или редуктора торцовки. Об этом свидетельствует запах гари, искрение, не способность диска совершать обороты или нестабильная работа инструмента. Для ремонта необходимо двигатель и редуктор снять с мест крепления и проверить работоспособность

В первую очередь обращают внимание на целостность составляющих устройств, наличие смазки. У редуктора вал не должен проворачиваться, у двигателя не должно быть замыканий

Щетки, при их наличии, не должны иметь износ более 40 %;
расхождение поверхностей пилы в боковом упоре. Это является причиной не точности пиления. Принимаются специальные меры, позволяющие устранить такой вид неисправности;
нарушена точность получения поверхности реза. Причиной может быть кривизна пильного диска или фланца. Обнаруживается такая поломка несколькими методами, устраняется заменой этих деталей.

Рекомендации по выбору

Торцовочные пилы с регулировкой оборотов и без выпускаются российскими и зарубежными производителями в большом ассортименте. Такими изделиями пользуются профессиональные столяра, строители и любители выполнять многие работы своими руками. Важная характеристика торцовки – ширина и глубина реза. Не стоит забывать и о скорости реза. Рекомендации по выбору конкретной модели следующие:

  • определиться для каких целей покупается торцовка и какой спектр работ можно выполнять (бытовая или профессиональная);
  • узнать какая система безопасности установлена (у хорошей модели торцовки имеется отключение в автоматическом режиме при застопоривании диска, наличие плавного пуска, защита от электропробоя, короткого замыкания и в случае перегрева двигателя, автоблокировка во время замены диска);
  • узнать мощность двигателя, количество оборотов, диаметр и характеристики пильного диска;
  • узнать ширину и глубину реза, которые можно выполнять на конкретном инструменте;
  • поинтересоваться наличием дополнительных функций (подсветка, наличие быстрого закрепления заготовки, электронной системы);
  • определиться с габаритными размерами;
  • узнать массу инструмента.

Электропила-торцовка с правильно подобранными техническими характеристиками для конкретного вида работ при надлежащей эксплуатации способна служить длительное время безотказно. Для этого, обязательно необходимо ознакомиться с рекомендациями компании, которая ее изготовила. Они указаны в инструкции по эксплуатации. Там же даны указания по вопросам как, наиболее часто встречающимся поломкам и способам их устранения. Наладка перед началом работ, регулировка в процессе эксплуатации и способы ухода за пилой позволят пользоваться инструментом длительное время без ремонта.

Основные особенности
