Наждак своими руками

Работа с двигателем

Поскольку изначально двигатель от стиральной машины-автомат не предназначен для работы в качестве наждака, его предстоит немного переделать. На фото представлена схема устройства двигателя стиральной машины-автомат. В зависимости от модели, схема может отличаться количеством выходящих проводов. Но для изменения функционирования двигателя нам понадобятся провода, исходящие из-под щеток и статера. Перед тем как использовать эти провода, их необходимо найти. Поскольку все провода, выходящие из мотора, объединяются в один пучок и закрепляются в пластмассовый кожух, нужно отрезать их у основания для того, чтобы оголить контакты.

Теперь необходимо воспользоваться мультиметром для нахождения пары проводов. Для этого необходимо выставить его на сопротивление. Стандартно все пары проводов идут слева направо следующим образом:

• Таходатчик;
• Провода щеток ротера;
• Два или три провода от статера (зависит от модели стиральной машины).

Следующим этапом соединяются один провод от статера и один от ротера. Их можно заизолировать при помощи переходника или изоленты. Оставшиеся два провода помещаются в вилку. Теперь при включении в розетку мотор будет вращаться.

Стоит отметить, что перед тем, как наносить резьбу для закрепления наждачного камня, необходимо определить, в какую сторону будет вращаться двигатель стиральной машины-автомат.

Дополнительные приспособления для наждака из двигателя стиральной машины

Для удобства использования самодельного наждака можно дополнительно сделать выключатель. Это является удобной дополнительной функцией, позволяющей включать и обесточивать прибор без манипуляции с вилкой и розеткой. Особенно удобно при стационарной установке наждака. Для этого можно использовать обычную кнопку или выключатель, которые будут замыкать или размыкать цепь на одном из участков. Также можно установить переключатель, изменяющий направление движения точильного круга. Для этого на месте соединения проводов статера и ротера используется аналогичный переключатель вместо изоленты.

На двигателе от стиральной машины-автомат имеются отверстия для его крепления. Ими можно воспользоваться для повторного закрепления двигателя в качестве наждака. Существует несколько способов крепления, вот два самых распространенных:

1. Фиксированное крепление. Наждак крепится к верстаку или любой другой рабочей поверхности при помощи болтов. Перенести такую конструкцию нельзя, но при наличии постоянного рабочего места является крайне удобным расположением.
2. Подвижное соединение. Поскольку двигатель имеет несколько отверстий для крепления, можно прикрепить к нему несколько независимых брусков. Из некоторых сделать уголок для стола или удобную поверхность для захвата в тиски. Такой способ является мобильным и позволяет использовать наждак с подручными средствами.

Помимо всего этого, необходимо задуматься о защите от летящих мелких частиц при работе. Можно соорудить дополнительный защитный кожух, но лучше всего пользоваться специальными защитными очками для глаз и респиратором, поскольку они не будут стеснять движений рук и обеспечат более надежную защиту. Для лучшего понимания всего процесса можно посмотреть, как сделать наждак из двигателя стиральной машины, на видео.

Есть несколько электрических инструментов, которые постоянно нужны в доме. Одним из таких можно назвать заточной станок или наждак. Агрегат пригодится не только для чисто мужских потребностей, как-то: заточить сверло, удалить заусенцы или снять фаску, но во многом выполняет повседневные задачи. Здесь и заточка ножей, и приведение в порядок садового инструмента. Самое простое, но не самое дешевое – купить готовый станок. Есть и другой вариант – это изготовить наждак своими руками. Для этого совсем не нужно покупать дорогие детали или обладать инженерными навыками.

Преимущества того, чтобы соорудить самодельный наждак своими руками, очевидны: конструкция будет разработана под себя, материалами здесь могут служить стальные обрезки, которые вечно мешаются под ногами, двигатель можно взять от старой стиралки – в общем, при минимальных финансовых и физических затратах реально получить отличную вещь.

Как сделать наждак своими руками?

Для начала надо подобрать и снять рабочий двигатель от старой стиральной машины. Можно воспользоваться и стартерным электродвигателем от легковых автомобилей.

Хорошо подходят для создания самодельного наждака движки от стиральных машин старого типа, например, «Вятка», «Рига», «Сибирь» и т. д. На них установлены сравнительно мощные электрические двигатели в 180-350 Вт, которые к тому же имеют реверс. Запуск подобного электродвигателя осуществляется при помощи выключателей с пускателем.

Хотя на первый взгляд вся система самодельного наждака выглядит довольно просто, компоновка станка может доставить некоторые сложности.

Подключение двигателя стиральной машины.

Основной вопрос при создании такого агрегата: как насадить на валик двигателя шлифовальный круг? У многих типов электродвигателей от стиральных машин на валу нет никакой резьбы, а калибр его не совпадает с диаметром внутреннего отверстия круга.

Для того чтобы устранить эти несоответствия, на токарном станке делается специальная переходная деталь, которая имеет с одной стороны отверстие для насадки на вал двигателя, а с другой – фланец и цилиндрическую часть с резьбой, диаметр которой соответствует внутреннему отверстию шлифовального круга.

Электродвигатели от стиральных машин для самодельных наждаков обычно асинхронные. Для станка подходят экземпляры, которые имеют от тысячи до полутора тысяч оборотов в минуту. Если в наличии электродвигатель на 3 тыс. об./мин, то для прямой установки на его вал шлифовальный камень и переходник должны иметь высокую прочность. Можно использовать (если есть возможность) промежуточный вал и ременную передачу, чтобы убавить обороты, но это вызовет дополнительные расходы и усложнит конструкцию. Высокооборотные двигатели лучше всего подходят для полировочных работ.

Приемлемая мощность электродвигателей для самодельного наждака лежит в пределах от 200 до 400 Вт. Для домашнего заточного станка вполне хватает стандартного двигателя в 180 Вт от старой советской стиральной машинки. Количество его оборотов практически находится в пределах 1350-1370 об./мин, что вполне подходит для самодельного наждака. Эти двигатели обычно однофазные и имеют конденсаторный запуск. Можно применить и трехфазные экземпляры, их подключают к стандартной сети в 220 В через конденсатор. Если человек не знает, как это сделать, то можно обратиться за консультацией к специалисту.

Какой двигатель подходит для того, чтобы сделать наждак

Задумываетесь, какой двигатель можно использовать? Применить можно любой мотор от стиральной машины, даже марок «Вятка», «Рига» или «Волга». Главное, чтобы он обладал достаточной мощностью.

Для нормальной работы точильного аппарата, хватит мощности 100-200 Вт, с 1000-1500 оборотов в минуту. Для особо крупных деталей подойдет мотор мощностью 400 Вт. Но если скорость двигателя достигает 3000 оборотов в минуту, его нужно регулировать или устанавливать очень прочный диск.

Что нужно для создания наждака из мотора стиральной машины

Для изготовления простого точильного аппарата вам понадобятся:

• двигатель от стиралки;
• фланец;
• втулка;
• насадка на электродвигатель (наждачный круг);
• кожух для защиты;
• опора;
• пусковое устройство.

При покупке лучше выбирайте изделие с двумя кругами: чистовым и черновым вариантом.

Также нужно сделать переходник с фланцем. Поскольку размер вала не совпадает с отверстием точильного камня, необходимо изготовить переходник. Выполнить его можно на токарном станке, предварительно определив размеры и выполнив чертеж. На схеме нужно отметить диаметр вала и отверстия наждака.

Фланец на вал можно сделать самостоятельно. Подойдет кусок трубы диаметром 32 мм, не более 200 мм в длину. Она должна идеально сесть на вал двигателя. На одной стороне фланца выполняется резьба, направление которой зависит от направления движения вала. При отправке на двигатель другой конец фланца нагревается и запрессовывается.

После установки обязательно зафиксируйте фланец. Сделать это можно сваркой или болтом, просверлив фланец с валом.

Переходник с вала готов. Осталось установить элемент для заточки резцов.

Этапы работ по изготовлению наждака

2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.

3. Изготовление опорной рамы.

3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.

3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.

3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.

4. Изготовление вспомогательного столика.

4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.

4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.

5. За счёт болтового соединения, выполняется крепёж столика к раме.

6. Используя щётку по металлу, закрепленную на «болгарке», выполняется зачистка всех шероховатостей, неровностей полученной конструкции.

7. Все металлические части конструкции покрываются краской по металлу.

8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.

9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.

10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.

11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.

Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.

Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.

Техника безопасности при работе на станке

Особенности наждака, созданного своими руками, определяет то, что нужно соблюдать технику безопасности. При неправильном использовании оборудования оно может нанести вред здоровью человека. Среди особенностей техники безопасности отметим следующие моменты:

Обязательно используются защитные очки, которые исключают вероятность попадания осколков в глаза.
Самодельную конструкцию часто снабжают кожухом, который изготавливается из металлического листа толщиной 3 мм. Подобная защита существенно снижает степень разлета осколков.
Нельзя проводить работы в перчатках и в одежде с длинными рукавами

Во время движения абразивного круга они могут зацепится, что приведет к травме.
Особое внимание уделяется электричеству. При несоблюдении основных рекомендаций может возникнуть короткое замыкание, которое опасно для здоровья и жизни окружающих

Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается. Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности.
Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы.

Техника безопасности при работе на заточных и шлифовальных станках

Во всех случаях должно проверятся состояние точильного круга, так как даже незначительные дефекты могут привести к существенным проблемам. Трещины и некоторые другие дефекты делают структуру менее прочной, при эксплуатации могут откалываться отдельные части. Мастер должен быть расположен сбоку.

Наждак своими руками

Большое распространение получил наждак. Он может применяться для заточки режущей кромки ножа или ножниц, а также многих других режущих предметов.

В продаже встречается просто огромное количество различных моделей, все они характеризуются своими определенными эксплуатационными качествами.

Слишком высокая стоимость определяет то, что многие решают создать наждак своими руками. Рассмотрим особенности самодельного варианта исполнения подробнее.

Наждак своими руками

Выбор электродвигателя

Основным элементом рассматриваемой конструкции является электрический мотор

Собирая самодельный наждак уделяется внимание следующим рекомендациям:

1. Чаще всего используется двигатель от стиральной машины, к примеру, «Волга» или «Сибирь». Устанавливаемые движки на этих приборах характеризуются высокой производительностью и надежностью, при этом обойдется дешево. Кроме этого, с них забирается выключатель для создания блока управления.
2. Больше всего подходят электрические двигатели, которые имеют от 1 до 1,5 оборотов в минуту. Нельзя использовать варианты исполнения с числом оборотом более трех тысяч. При подобной нагрузке конструкция, созданная своими руками, не выдержит ее, наждачный круг может сломаться. Слишком большое количество оборотов подходит в случае, если нужно провести полировку, а не заточку поверхности.
3. При создании наждака своими руками и использовании двигателя с большим количеством оборотов следует использовать наждачные круги высокой прочности. Только они смогут выдержать оказываемую нагрузку.
4. Показатель мощности должен находится в пределе от 100 до 200 Вт. При желании можно повысить показатель до 400 Вт, но не более.

Двигатель для наждака

Устанавливаемый мотор может быть однофазным и трехфазным. Рекомендуется отдавать предпочтение однофазным вариантам исполнения, так как они могут питаться от бытовой сети. Трехфазные характеризуются высокой производительностью, в меньшей степени подвержены нагреву.

Самодельный наждак из двигателя стиральной машины

Стоит учитывать, что шлифовальный наждачный станок своими руками собирается не только при использовании мотора от стиральной машины, но и многого другого оборудования, у которого параметры схожие.

При сборке конструкции уделяется внимание следующим моментам:

Все движущиеся элементы должны быть спрятаны в защитный корпус. За счет этого повышается безопасность проводимых работ. Изготовить его можно при использовании листового метала.
Не стоит забывать о том, что обычный листовой металл подвержен воздействию ржавчины. Именно поэтому нужно предусмотреть защиты поверхности от подобного воздействия, для чего используется специальная краска или другие вещества. Время от времени обновляя защитный слой можно существенно продлить срок службы устройства.
Можно предусмотреть установку нескольких фланцев, которые будут рассчитаны на наждачные круги с различными посадочными отверстиями.
Электродвигатель с наждачным кругом может быть соединен жестко или через клиноременную передачу. Для этого проводится установка двух шкивов, которые предназначены для натягивания ремня. При смене диаметра шкивов можно регулировать количество оборотов, передаваемых на наждачный круг.
Охлаждение осуществляется за счет активного обдува конструкции, для чего ротор передает вращение и лопастям.
Стоит учитывать, что конструкция не защищена от воздействия повышенной влажности

Создавая наждак своими руками уделяется внимание тому, где именно будет устанавливаться конструкция. Для этого подходит домашняя мастерская или большой навес.

Наждак из двигателя для стиральной машины

Самодельный наждак сможет прослужить в течение длительного периода. При этом он не нуждается в обслуживании. Если использовать мотор с разбора и подручные материалы, создаваемая конструкция своими руками обойдется в разы дешевле в сравнении с покупными предложениями.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

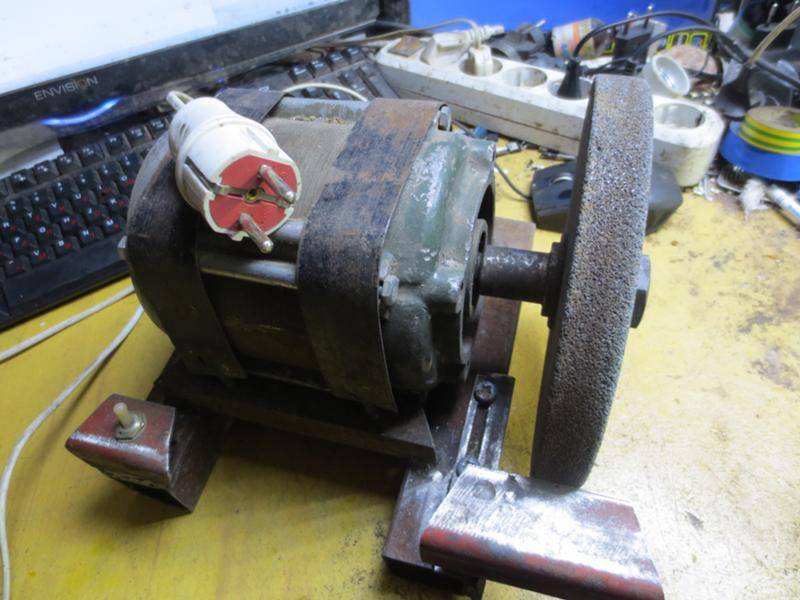

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака.

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Как осуществляется сборка наждака

Схема наждака из двигателя от стиральной машины.

Самодельный наждак может иметь вид, отличный от стандартного, но основные составляющие элементы всегда одинаковы. К ним относят:

• электрический двигатель;
• точильный камень с фиксатором;
• станина;
• защитный кожух;
• подручник.

Сборка всех частей воедино начинается с выбора материала для основы – станины. Она может быть изготовлена из листового металла, дерева или прочного толстого пластика. Предпочтение следует отдавать металлу, так как он обладает высокими показателями надежности, пожарной безопасности и обеспечивает благодаря своему весу устойчивость устройства на любой поверхности. В случае крепления устройства болтами, в местах крепления можно использовать резиновые прокладки. Они уменьшают вибрацию, возникающую при работе наждака. Также разборная конструкция позволяет в любой момент осуществить перевозку инструмента на другое место работы.

В случае выбора не металлического, а пластикового или деревянного основания, его поверхность в рабочей зоне должна быть покрыта слоем оцинкованного железа толщиной в 0.5-1 мм. Это обезопасит рабочее место от возгорания вследствие попадания раскаленных искр на легковоспламеняемую поверхность.

Рисунок 1. Схема переходника для вала.

Электрический двигатель имеет в своем корпусе 4 длинные монтажные шпильки, наличие которых сильно облегчает монтаж мотора на станине. Для этого к поверхности металла приваривают или прикручивают болтами два железных уголка, разместив их параллельно. В них проделывают по два отверстия, к которым и будут прикреплены шпильки. Установку мотора можно произвести слегка переоборудовав либо оставив в первоначальном виде родной кронштейн двигателя, которым он крепится к корпусу стиральной машины.

Самый сложный этап сборки самодельного приспособления – найти или изготовить фиксатор для точильного круга. Вследствие того, что вал ротора имеет меньший размер, чем диаметр отверстия в точильном камне, может понадобиться специальный переходник (рис. 1). Он позволяет надежно фиксировать камень, не давая ему проскальзывать. С обратной стороны точильный камень крепят к переходнику гайкой, под которую устанавливают картонную прокладку. Резьба гайки выбирается правой или левой, в зависимости от направления движения точильного круга: при движении по часовой стрелке гайку ставят с левосторонней резьбой, в обратном случае – с правосторонней. Картонная прокладка используется для того, чтобы чрезмерное усилие зажима не привело к разрушению абразивного камня.

Важнейший показатель, которым должен обладать самодельный наждак – безопасность.

Рисунок 2. Для заточки углов лучше сделать регулируемый подручник.

Поэтому такое устройство в обязательном порядке должно быть оборудовано защитным кожухом, который может спасти не только от мелких частиц металла и искр, но и свести к минимуму риск увечий в случае неожиданного раскола точильного камня. Для удобства работы, кожух можно сделать из прозрачного ударопрочного пластика. Кроме пластика, можно использовать листовое железо толщиной от 2-2.5 мм. Не стоит забывать и о постоянном использовании средств индивидуальной защиты глаз и рук.

Правильно распределить нагрузку на материал позволяет небольшая металлическая пластина – подручник. Она предназначена для опирания на нее инструментов или материалов при обработке. Подручник можно сделать регулируемым (рис. 2), таким образом точило можно будет оптимально использовать для заточки резцов и других инструментов, для которых важен угол рабочей поверхности.
