Не смазывается цепь электропилы

Как заточить цепь электропилы своими руками?

Чтобы равномерно наточить пильный орган электрической садовой пилы, у ее владельца есть 3 варианта. Первый способ – ручной. Он заключается в использовании двух напильников – круглого и плоского, а также державки, необходимой для крепления инструмента круглой формы. Круглый напильник должен быть подобран с учетом шага цепи – чем он больше, тем больше должен быть диаметр используемого напильника. Плоский напильник необходим для обработки ограничителя, поэтому он может быть любых размеров.

Порядок действий при заточке цепи напильниками выглядит следующим образом:

  1. Сначала державку с предварительно зафиксированным в ней круглым напильником нужно установить на режущую цепь электропилы. На планке нанесены стрелки, которые должны располагаться параллельно к направляющей шине;
  2. Далее необходимо проверить угол заточки. Убедившись в том, что верхнее лезвие режущего зуба цепи расположилось под углом 25–30⁰, можно приступать к заточке;
  3. Движения оператора должны быть равномерными и направленными только вперед. Каждый из режущих зубов цепи нужно обработать одинаковое количество раз.

Второй способ заточки режущих органов электропилы заключается в использовании комплекта напильников и специального шаблона. На шаблоне уже нанесены необходимые параметры: углы наклона и обработки зубцов. Кроме того, заточка цепи электропилы с использованием шаблона позволяет равномерно обработать зуб-ограничитель.

Во время восстановления режущих зубов шаблон поочередно прикладывается к каждому из них. Он оборудован движущимися роликами, по которым скользит напильник во время работы с цепью. При этом не нарушается угол заточки, что делает равномерным восстановление каждого зуба.

Единственный минус этого способа – необходимость использования отдельного шаблона для каждого конкретного типа режущего органа, учитывая шаг цепи , ширину ее хвостовика, ведущего звена и другие параметры.

Третий метод заточки – использование электрического станка. Этот вариант считается самым простым, быстрым и удобным. Большинство станков поставляются в комплекте с метрическими и градуированными шкалами, которые позволяют восстановить практически любую цепь, независимо от ее шага и количества звеньев.

Использование электрического станка подходит для людей, занимающихся регулярной валкой леса и распиловкой бревен. В остальных случаях покупать специализированное оборудование нецелесообразно.

Теория: роль смазки в пильной цепи

Масло для смазки цепи выполняет свое главное предназначение – смазывает направляющие звенья цепи, направляющие в шине и ведомую звездочку. Смазывающий материал должен медленно, в идеальном случае – регулируемо, подаваться сквозь предназначенный для этого канал в шинный паз. Далее масло для цепи захватывается направляющими звеньями и распределяется по всей поверхности пазов, доставляется до зубьев ведомой звездочки, снижая влияние сил трения между движущимися элементами и направляющими поверхностями.

Масла для смазки цепи электропилы ничем не отличаются от тех, которые применяются в механизмах с бензиновой силовой установкой. Разница заключается лишь в том, что не все модели с электрическим приводом оснащаются встроенной системой смазывания пильного инструмента. Смазочный материал в таких модификациях доставляется на шину шприцем, кисточкой либо окунанием пильного элемента в масляную ванну.

Некоторые из моделей брендовых пильных агрегатов Штиль или Макита, имеющих электрический привод, комплектуются масляными насосами с возможностью регулировки подачи смазочного материала. Увеличение либо уменьшение количества смазки может осуществляться двумя способами: изменением диаметра канала для ее прохождения или изменением хода плунжера масляного насоса, к примеру, в профессиональных пилах Stihl. Винт для изменения подачи расположен обычно в нижней или боковой части корпуса, вблизи от места крепления шины. Регулировку хода плунжера надежнее проводить в специализированной мастерской.

У большинства электрических цепных пил такая регулировка конструкцией не предусмотрена и масло подается в предусмотренном изготовителем количестве. Масляный насос, при его наличии, имеет прямую связь с двигателем: мотор работает – масло на цепь поступает. Остановка вращения мотора автоматически прекращает подачу смазочного материала. Подачу масла в таких пилах можно изменить одним способом – применением смазок с инвариантной вязкостью.

Недостаточно масла

Недостаток смазки естественным образом приводит к локальным перегревам трущихся поверхностей. Последствия перегрева и сухого трения могут привести к весьма печальным последствиям:

  • деформации шины;
  • преждевременному износу направляющего шинного паза;
  • заклинивание и износ ведомой звездочки;
  • заклинивание или обрыв цепи.

Все это не только может вывести электропилу из строя, но и чревато травмами.

Избыток масла

Избыточная подача смазки не приводит к возникновению критических нарушений в паре цепь-шина. Если не обращать внимания на повышенный расход смазочного материала и загрязнение корпуса пилы пропитанными маслом опилками, то можно следовать правилу «кашу маслом…». Метровые выбросы масляных брызг с цепи на больших и средних оборотах двигателя – еще одно неизбежное следствие чрезмерной подачи смазки на цепную пилу.

Принцип работы системы смазки цепи

Как уже было сказано, насос является основным звеном в системе смазки. Он работает следующим образом. Когда скорость двигателя возрастает, шестерня, которая находится на главном валу, запускает работу насоса с помощью трансмиссии. В этот момент давление в системе подачи масла повышается, и он начинает двигаться в направлении шины. Это движение заканчивается там, где кожух пилы касается шины, в том же месте, где расположена продольная канавка, в которую направлен сам масляный канал при установлении шины. Этот паз необходим для подачи масла к шины на любом уровне натяжения цепного механизма, то есть независимо от положения шины во время работы электрической пилы, паз обеспечит подачу к ней смазки. Следующее звено в канале. самая цепочку. Его звена имеют свой отдельный паз или отверстие, через которое материал распределяется по длине цепи.

Система смазки электрической цепной пилы

Во многих современных моделях электрических пил, например, Makita, есть встроенные насосы с дополнительным регулированием пропускания, с помощью которых можно регулировать количество предоставленной смазки. В старых модификациях пили эта функция обычно отсутствует. Там подача масла осуществляется в постоянном и неизменном режиме, или, как в первых моделей, пользователю приходится смазывать цепь вручную. Тем, кто владеет устаревшими копиями, нужно знать, как правильно смазать цепной механизм вручную. Это совсем не трудно:

  • возьмите любую старую тару и залейте ее маслом;
  • цепной механизм аккуратно погружен в этот контейнер.

Эти действия следует выполнять периодически по мере потребления масла на цепочке.

Как правильно выбрать цепь для электропилы?

При покупке режущего органа для хозяйственной электропилы ее владельцу необходимо обращать внимание на следующие критерии:

  • совместимость с садовым инструментом – оператор должен подобрать цепь для электропилы того же производителя, который выпускает имеющийся в хозяйстве садовый инструмент. В этом случае риск ошибиться будет сведен к минимуму;
  • предназначение цепи – сравнительно высокой производительностью выделяются пильные органы с шагом 3/8″. Они подходят для решения самых сложных задач на участке. Если электропила используется не часто, то ее можно оборудовать цепями с шагом 0,325″;
  • угол заточки цепи – этот параметр нужно учитывать для дальнейшего восстановления режущего органа. Пильные органы с шагом 3/8″ затачиваются под углом 30⁰. Цепи этого типа легко переносят высокие нагрузки и интенсивный нагрев. Если электропила часто используется для работы с сырой или промерзлой древесиной, то на нее лучше всего устанавливать цепи с углом заточки 10⁰;
  • длина цепи – по этому параметру пильный элемент должен соответствовать направляющей электропилы. В противном случае пользователь не сможет установить деталь на шину. Чтобы определить длину шины электропилы , оператору достаточно изучить ее маркировку. В ней размер направляющей указан в дюймах или сантиметрах.

Еще один важный параметр – это бренд-изготовитель элемента. Лучше всего доверять режущим органам проверенных брендов, к которым относятся компании Stihl, Husqvarna, Oregon и Makita.

Электрической пилы – это неподменный инструмент на дачном участке либо в личном доме. Она просто совладевает с распилом толстых веток, досок и различного материала из дерева. Даже самый надежный инструмент имеет свою степень износа, временами требуется исправлять маленькие либо большие поломки. Ремонт электрической пилы своими руками вероятен исключительно в неких случаях и при наличии определенных способностей и инвентаря. Часто инструмент приходится отдавать в сервис. Но есть некие поломки, которые просто исправляются без помощи других.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Признаки неисправности системы смазки, проверка её работоспособности

  • Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
  • Цепь относительно быстро растягивается.
  • Шина очень горячая и даже может частично оплавляться краска.
  • Масло из бака практически не убавляется.
  • Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки.  Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Наиболее частые неисправности

  1. Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
  2. Отсутствие резьбы на валу масляного насоса, поможет его замена.
  3. Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
  4. Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
  5. Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
  6. Засор фильтрующего элемента.
  7. У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
  8. У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Почему слетает и рвется цепь

Если с бензопилы слетает цепь или она рвется, это означает, что в устройстве есть какие-то неполадки, в нормальных условиях она этого делать не должна. Есть три причины, почему слетает цепь:

  1. Проблемы с шиной. Они ведут к ослаблению натяжки, что может привести к тому, что цепь порвалась. Чаще всего данная проблема возникает в пазу между внешней пластиной на кожухе цепной гарнитуры и внутренней пластиной на корпусе двигателя. Кожух с шиной зафиксирован болтом, который в процессе эксплуатации бензопилы может ослабляться, в результате чего шина начинает двигаться или вибрировать. Чтобы решить эту проблему, необходимо найти и опустить цепной тормоз, для чего винт натяжки, который находится рядом с шиной, нужно проворачивать до полного натяжения.
  2. Цепь растянулась. Провисание может говорить о неисправности механизма бензопилы. В процессе эксплуатации металл деформируется, а значит, может становиться на 0,5-1 см длиннее. В данном случае рекомендуется произвести замену или укоротить цепь.
  3. Плохо закреплена ведущая звездочка. Чтобы ее закрепить, нужно снять защитную крышку двигателя и свечи, а затем вытянуть воздушный фильтр. Саму свечу также нужно открутить, после чего на ее место установить специальный стопор, фиксирующий поршень. Диск крепления крутить по часовой стрелке до остановки поршня в крайнем верхнем положении. В роли стопора может выступать толстая веревка, сложенная в несколько раз. После фиксации поршня ведущую звездочку зажать. Собрать бензопилу, устанавливая все детали в обратном порядке.

Читать также: Вакуумная металлизация в москве

Большинство проблем можно решить путем ремонта. Лишь в исключительных случаях придется ее поменять.

Виды масел для смазки электропилы

Для смазывания цепи электропилы существуют специальные марки таких материалов. В торговой сети имеется множество вариантов. Все они имеют различный состав. Основа их может быть синтетической, минеральной и полусинтетической. Также существуют цепные средства на основе растительного сырья. Каждая разновидность имеет свои особенности. Выбирая, необходимо учитывать достоинства и недостатки материала.

Наиболее эффективными являются синтетические разновидности. Они могут использоваться даже при очень низкой температуре – морозах ниже -40 °С, обеспечивая нормальную работу инструмента. Но серьёзный минус таких материалов – дороговизна. Приобрести их потребителям не всегда по карману. Поэтому они отдают предпочтение другим вариантам.

Цена минеральных масел в два и более раза ниже, чем синтетических. Но качественные характеристики их также заметно ниже. В условиях низких температур, даже при -25 °С они не могут поступать по месту назначения в моторе, и детали начинают подвергаться трению, и в результате механизм быстро выходит из строя. Поэтому при необходимости работы на морозе они бесполезны и следует использовать другие разновидности смазывающих материалов.

Средним вариантом между минеральными и синтетическими маслами являются полусинтетические. В продаже имеются такие материалы для электрических и бензиновых пил. При необходимости приобрести цепную смазку для электропилы лучше выбирать марки и сорта материалов, которые указаны в инструкции агрегата. Обычно это такие виды, которые обладают наиболее желательными характеристиками именно для данной модели.

Заточка электропилы

Один из элементов пилы, за которым необходимо следить самостоятельно – цепь. Цепная электропила 2 года эксплуатации,стоит ли Ремонт квартиры своими руками. Ее необходимо затачивать профилактически, так как в случае затягивания с данным процессом, ремонт цепной электропилы своими руками уже невозможно будет произвести. Ее необходимо отдавать в сервис, где заточку произведут на профессиональных станках.

Читайте так же

1. Продление срока службы пильного элемента:

перед началом работы необходимо убедиться, что в заготовке нет твердых металлических предметов. Если произойдет контакт режущего элемента с металлическим предметом, то на цепи останется зазубрина или скол, который уже невозможно убрать;

  • нельзя проводить работы на земле, так как углубление в грунт забьет масляные канавки, в результате чего цепь останется без нормальной смазки и быстрей износится;
  • необходимо следить за клином пилы, его нельзя допускать, так как это перегревает металл и снижает продолжительность его службы.

2. Как определить, что пиле необходима заточка

Для этого достаточно обратить внимание на стружки – если они мелкие и чуть более темные, то цепь затупилась. Это объясняется тем, что тупые кромки не снимают необходимый режущий слой, это приводит к измельчению стружки

Также качество заточки пилы определяется на основании визуального осмотра, на пильной части не должно быть радиусов, повреждений в виде вырванных участков, форма зуба и режущей кромки должна быть такой же, как на новом инструменте.

Если все эти факторы не отвечают необходимым требованиям, то пила требует заточки. Если продолжать работу на тупой пиле, то это отразиться на производительности, а также на сроке эксплуатации пилы. При заточенных элементах возрастает нагрузка на мотор, он перегревается и все его элементы изнашиваются быстрее указанного срока.

3. Как заточить электропилу самостоятельно:

  • для заточки необходим специальный инструмент, это набор из напильников круглой и овальной формы, оправки и калибра;
  • иногда в набор дополнительно входит крючок для чистки прорезей цепи от стружки;
  • круглый напильник объединяется с оправкой;
  • напильник плоской формы и калибр используются отдельно;
  • цепь точат на самой шинке пилы;
  • оправку ставят на кромку режущего зуба, при этом учитывают угол заточки фаски;
  • угол заточки устанавливают 30 или 10о, выставление угла – это самый сложный процесс правки, так как при выставлении неверного угла инструмент окажется испорченным;
  • напильник при заточке выставляют перпендикулярно относительно шинки, он немного выступает над зубом при заточке;
  • заточка проходит в одном направлении, то есть только поступательным движением, не возвратно-поступательным;
  • когда один зуб заточен, цепь прокручивают и приступают к заточке следующего зуба;
  • после того, как напильником обработаны все кромки зубьев, начинается обработка ограничительного реза – выступа на цепочки, который не имеет режущих кромок, он располагаются на одной пластинке с зубом. Функция этой части – образовывать заглубление при резе;
  • если ограничители реза сильно выступают, то цепь не будет резать, а только лишь скользить, если слишком заглублены, то дерево будет заклинивать режущую часть инструмента;

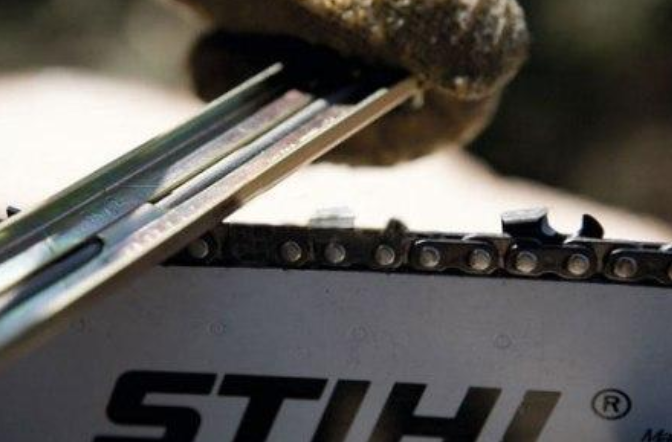

  • правка ограничителей реза производится калибром, его прикладывают к кромке режущих зубов, при этом торцевая планка находится на одном уровне с ограничителем;
  • если ограничитель выступает, то его необходимо подравнять, это производится обычным напильником плоской формы;
  • напильником по ограничителю двигают в перпендикулярной плоскости в одном направлении.

4. Заточка пилы на станке:

  • для заточки на станке цепь снимается с шинки;
  • цепь устанавливают на направляющую станка и натягивают роликом и храповиком, которые удерживают ее за режущий зуб;
  • на станке имеется транспортир, который выставляет угол заточки;
  • абразивный круг опускается, с его помощью снимается незначительный слой металла – примерно несколько десятых долей миллиметров. Это и есть процесс правки и заточки цепи;
  • после правки одного зуба направляющая переставляется на следующий и так далее;
  • такой тип заточки позволяет выдержать жесткие рамки правки и заточки инструмента;
  • если есть желание приобрести такой станок для себя, то рекомендуется приобрести не электрический его вариант, а ручной, так как его стоимость значительно ниже. Станок позволяет отодвинуть ремонт электропил Бош и любых других производителей.
