Осцилляционные шпиндельные шлифовальные станки

2 Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

• круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
• плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
• внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
• специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

• обрезка и зачистка;
• заточка;
• шлифовка.

2.1 Делаем барабанный станок своими руками

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

1. Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
2. Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
3. Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
4. Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

Делать своими руками транспортерную ленту мы не будем. Это возможно, но в этом нет необходимости. Подача на самодельных станках, как правило, осуществляется вручную.

2.2 Делаем барабан

Прежде, чем приступить к изготовлению самого барабана, нужно четко понять, какие функции будет выполнять наша машина. Дело в том, что чем меньше размер цилиндра, тем легче и быстрее он будет вращаться двигателем от дрели.

Для изготовления шлифовального барабана нам понадобится кусочек чего угодно, что имеет цилиндрическую форму, нужной длинны и диаметра. Это может быть деревянный брус с круглым сечением, труба ПВХ, металлическая труба и многое другое.

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

1. Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
2. Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
3. Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
4. Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
5. Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
6. На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

2.3 Собираем станок

Чтобы собрать станок нужно:

1. Установить стойки на станину.
2. Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
3. Подсоединить к барабану двигатель с помощью ременного или цепного привода.
4. Можно приступать к работе.

Осцилляционный шпиндельный шлифовальный станок своими руками — Станки, сварка, металлообработка

Шлифовальный станок весьма распространен и востребован среди инструментальной оснастки, имеющееся в мастерской, поэтому его изготовление будет практичным и оправданным. С его помощью можно обрабатывать не только деревянные заготовки, но и некоторые виду других материалов, например пластики и некоторые металлические заготовки, конечно, без фанатизма (не болгарка же!). В данной статье мы опишем процесс создания такого станка.

Введение

Всевозможных вариантов конструкций шлифовальных станков существует огромное множество. И все эти варианты имеют свое применение и назначение.

С помощью гриндера из болгарки можно шлифовать и точить крупные заготовки и придавать им нужную форму – его мастер держит в руках.

Второй вариант – это шлифовальный станок, в котором, так же как и у гриндера, абразивным материалом является шлифовальная лента (шкурка), но он стационарный и на нем удобно обрабатывать небольшие заготовки, соблюдая при этом угол подачи, так как есть перпендикулярный стол.

Вариант шлифовального станка, который будет описан в данной статье намного проще двух предшествующих вариантов; абразивным элементом является шлифовальный круг с установленной на нем наждачной бумагой. Преимущество такого варианта очевидны – это:

1. Простота изготовления;
2. Шлифовальная поверхность намного больше, чем у ленточных вариантов;
3. Плоскость шлифования жесткая, в отличии от ленточных, где шкурка может прогибаться под давлением заготовки;
4. Данный станок является универсальным, то есть является одним из трех станков, которые выполнены на базе сверлильного станка (итого, со сверлильным всего 4 штуки).

Сверлильный

Токарный

Рейсмусовый

Вот три статьи, в которых описано их изготовление:

Такое конструктивное решение, позволяющее на одной базе собрать четыре варианта станков, является универсальным и весьма практическим решением, так как экономит материал, время и место в мастерской, а так же в качестве привода имеет один электроинструмент – Дрель.

Шлифовальный станок, пожалуй, самый простой, так как нужно изготовить только шлифовальный стол. Все остальное уже готово.

Подготовка к работе

Подготовка к работе важна, так как именно на данном этапе определяется полный состав требуемого инструмента, механизмов, материалов, фурнитуры и крепежа. Именно на данном этапе нужно убедиться в наличии всего необходимого, чтобы не прерывать и не останавливать работу. Поэтому перед началом, рекомендуем просмотреть материал полностью и убедиться в том, что все есть в наличии.

Инструменты

В процессе работы Вам понадобится некоторый ручной и электроинструмент, проверим список:

1. Инструмент для прямого пиления: Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Шуруповерт.
4. Дополнительный ручной инструмент: молоток, струбцины, угольник, отвертка, разметочный карандаш и пр.

Материалы, фурнитура и крепеж

Для изготовления шлифовального станка на базе дрели Вам потребуется:

1. Фанера толщиной 15 мм. Также может быть использована ДСП.
2. Крыльчатая гайка – 2 шт.;
3. Болт М6 и саморезы.

Основные конструктивные элементы

Основными конструктивными элементами шлифовального станка являются:

1. Основание:
   • Рама;
   • Шпиндельная коробка;
2. Шлифовальный стол;
3. Дрель (или шуруповерт);

Основание (Рама и шпиндельная коробка) станка

Как отмечалось ранее – данный станок делается на база уже существующего (созданного ранее) сверлильного станка, поэтому, чтобы не дублировать информацию, предлагаем ознакомиться с технологией и процессом в соответствующей статье, там все детально описано. Таким образом, считаем, что рама и шпиндельная коробка уже готовы. Вот их внешний вид.

Шлифовальный стол

Шлифовальный стол имеет перевернутую П-образную конструкцию и довольно прост в изготовлении. Необходимо напилить следующие заготовки:

Деталь	Ширина х Длина х (Высота)	Материал
Боковая стенка	120 х 120	Фанера 10 мм
Нижняя часть	120 х80	Фанера 10 мм
Элементы жесткости	120 х 25 х 20	Массив
Направляющая	200 х 30х 40	Массив
Столешница	200 х 200	Фанера 10 мм

Осциллятор для плазмореза делаем своими руками

Для розжига плазмы в резаке достаточно напряжения 20000 вольт постоянного тока. Поэтому подойдет искровой осциллятор. Чтобы не создавать сложный повышающий трансформатор, проще использовать банальный умножитель напряжения. Сила тока не имеет значения. Схема компактная, и выполняется буквально из бросовых деталей времен СССР.

Осциллятор для плазмореза — видео рекомендации.

Чтобы витки обмотки не вибрировали под нагрузкой, трансформатор пропитывается эпоксидной смолой.

Накопительный конденсатор – капризная часть схемы. После перебора нескольких вариантов, лучше всего показал себя «кондер» от стартера для люминесцентных ламп.

Осциляционный шпиндельный станок: основные функции

У некоторых шпиндельных станков рабочий стол небольшой. А некоторые обладают большой рабочей поверхностью с возможностью наклона до 45 градусов. Это позволяет работать с досками со скошенными краями. У таких крупных рабочих столов также может быть направляющая в виде трека из профиля. Благодаря ему, оператор может производить непрерывную обработку досок со скошенным краем.

Настольные модели обычно имеют мотор в 1/3-1/2 лошадиной силы. Напольные станки могут иметь мотор мощностью до 1 лошадиной силы. Это позволяет использовать в работе валы с более крупными диаметром и длиной.

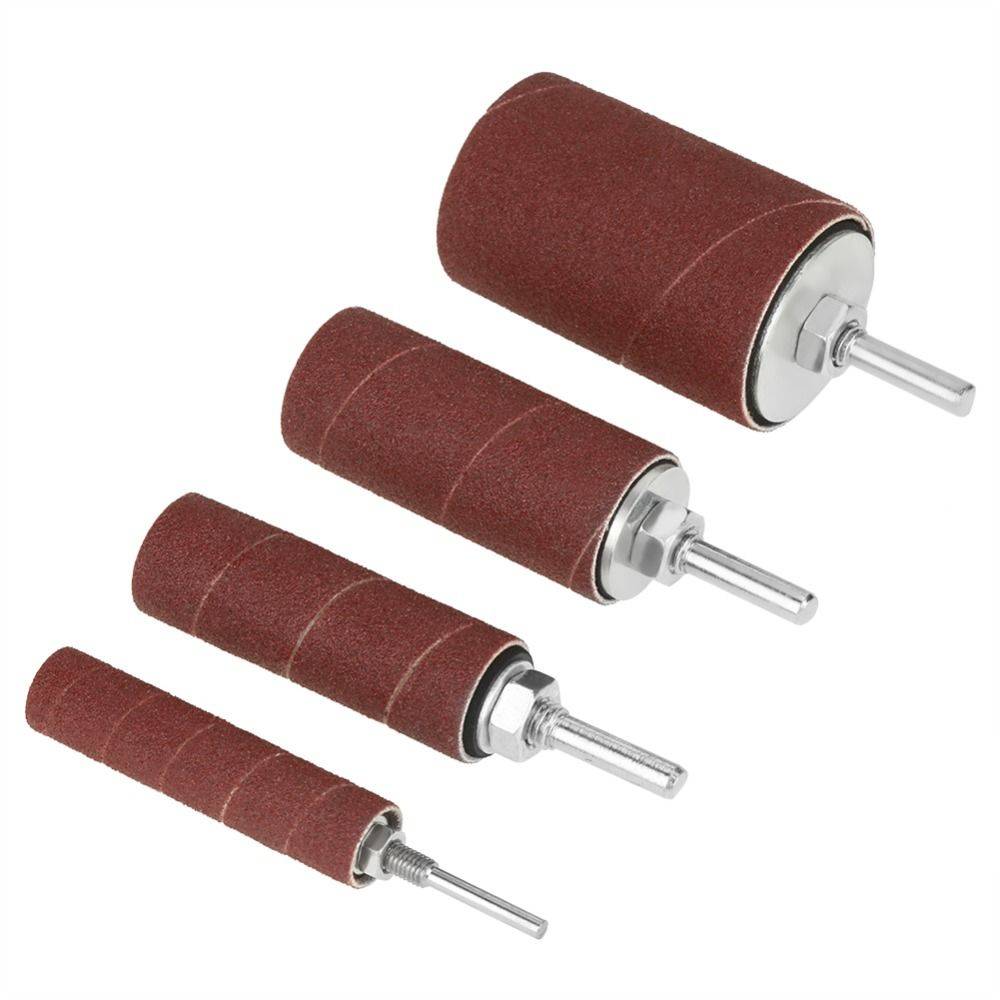

Осциляционные шпиндельные станки выпускают со шлифовальными барабанами различного размера. У настольных станков высота вала обычно около 10 см. Диаметр их варьируется в пределах 12-50 мм. Напольные модели обычно имеют высоту вала в районе 20 см и диаметр до 10 см.

У некоторых моделей есть функция ленточного шлифования. Как правило, для этого используется специальная насадка. Она преобразует шлифовку по принципу барабана в ленточную шлифовальную машину. Для использования шпиндельного станка в режиме ленточной шлифовальной машины подойдёт наждачная лента стандартной ширины. То есть та же, что и используется для ленточной шлифмашины.

Выбор комплектующих для шпиндельного шлифовального станка

Конструкция шпинделя

Подбор компонентов для шлифовального станка перед приготовлением его своими руками осуществляется только после составления схемы. В качестве основы можно взять чертежи заводских моделей. Корректировки в документации вносятся согласно параметрам имеющихся комплектующих.

Главным компонентом самодельного оборудования является электродвигатель. Оптимальным вариантом будет использование однофазной модели мощностью до 2 кВт. Следующим элементом является переходная конструкция для крепления шпинделя. Это может быть вал, соединенный с ротором двигателя с помощью ременной передачи. Если необходимо регулировать величину оборотов — рекомендуется установить системы шкивов.

Рекомендации по выбору комплектующих для шлифовального станка, изготовленного своими руками:

• корпус. Желательно сделать его в виде рабочего стола. Большинство заводских конструкций имеют чугунный корпус, обеспечивающий должный показатель устойчивости. Аналогичными свойствами будет обладать широкий рабочий стол;
• шпиндель. Так как это самая изнашивающаяся деталь оборудования — лучше всего сделать его из дерева. Это позволит уменьшить затраты на производство, а также снизить себестоимость комплектующих.

Вал со шпинделем должен располагаться ближе к центру стола. Но при этом должен свободно доставать до зоны обработки.

Как склеить шлифовальную втулку на шлифовальный барабан

Мастер-класс по изготовлению своими руками шлифовальных втулок на металлический или прорезиненный шпиндель шлифовальных барабанов для осцилляционно-шпиндельного шлифовального станка.

Шлифовальные втулки являются востребованным расходным материалом. Прекрасно, когда вы научитесь изготавливать их самостоятельно и перестанете зависеть от наличия втулок нужного диаметра и зернистости в магазинах.

В мастерской по производству деревянных игрушек шлифование заготовок занимает особую часть процесса производства.

Это очень ответственный и важный этап превращения заготовки в безопасную деревянную игрушку.

Нужно тщательно избавиться от всех острых краев, сгладить углы деталей, чтобы игрушка стала безопасной для ребенка и ее было приятно держать в руках.

Видео процесса можно посмотреть тут:

Пошаговый мастер-класс с фото.

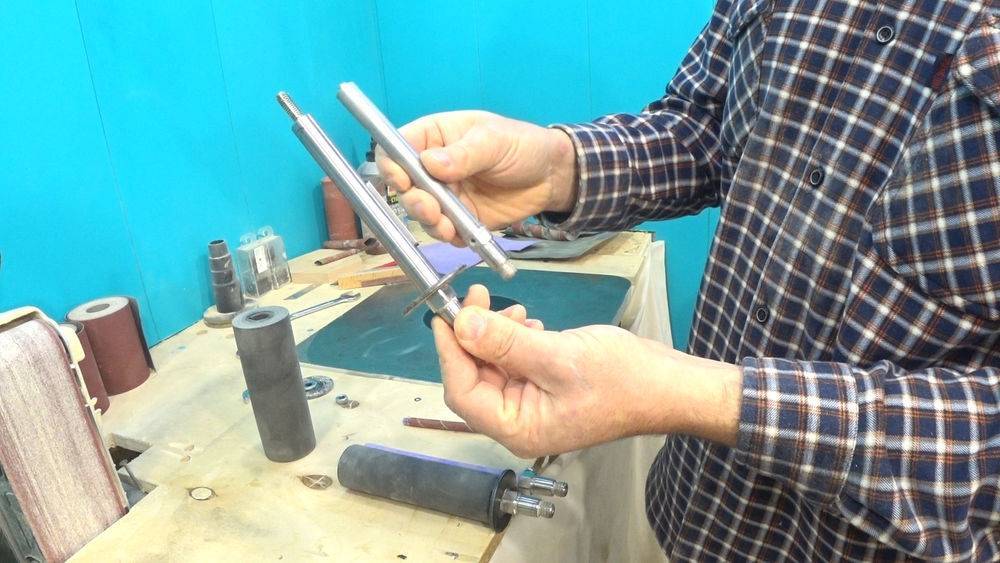

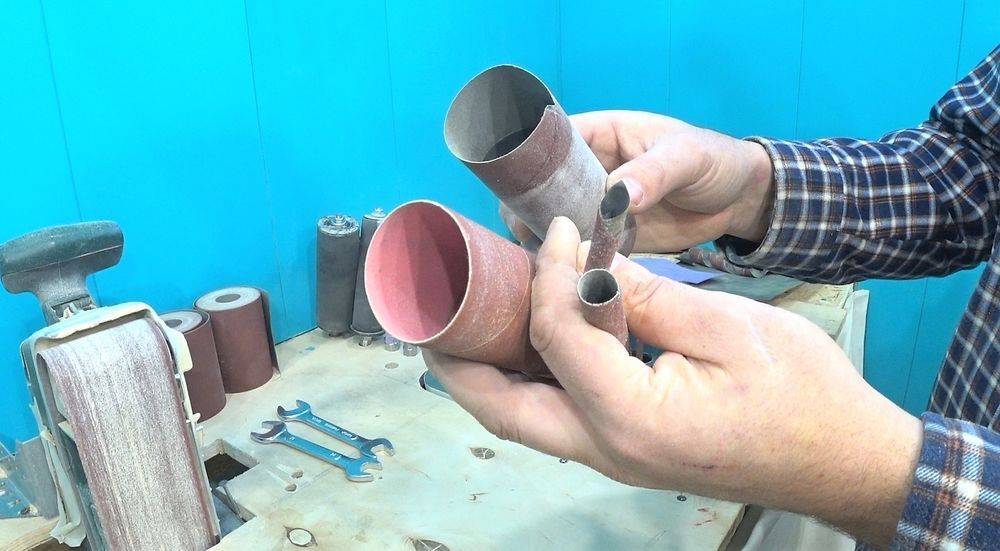

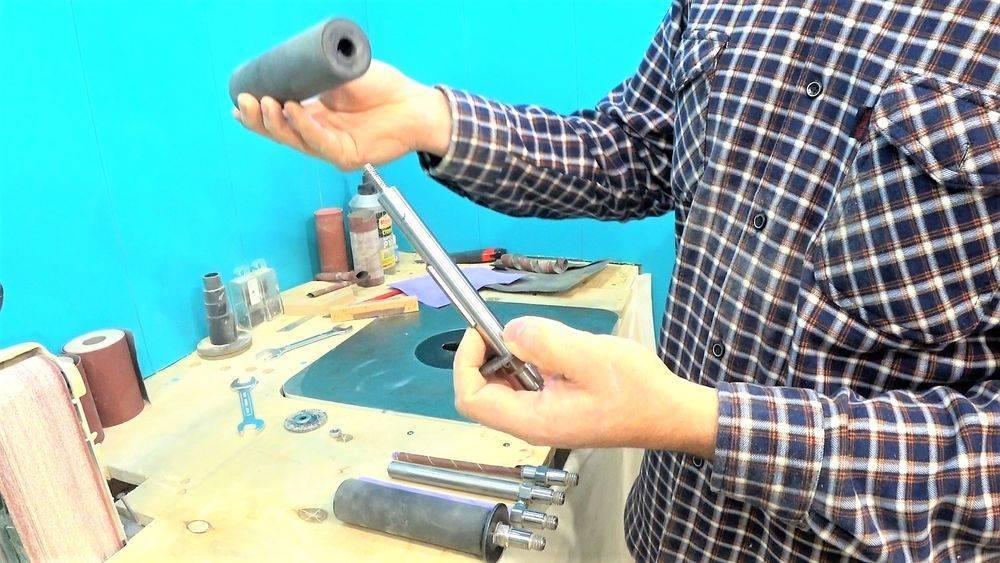

Шлифовальные барабаны бывают различных диаметров, с обрезиненными или металлическими шпинделями, муфтовые и безмуфтовые.

Чем шлифовальные барабаны отличаются — это тема следующего мастер-класса.

Процесс изготовления шлифовальной втулки на шлифовальный барабан с металлическим шпинделем начинается с обклеивания самого шпинделя мягким пластиком.

Обычно, барабаны крупного и большого диаметра идут с обрезиненным шпинделем, а барабаны маленького диаметра имеют просто металлический шпиндель.

Обрезинивание способствует более «мягкой» шлифовке, лучше прижимается деталь и шлифоваальный материал.

В процесс обрезиненная поверхность.

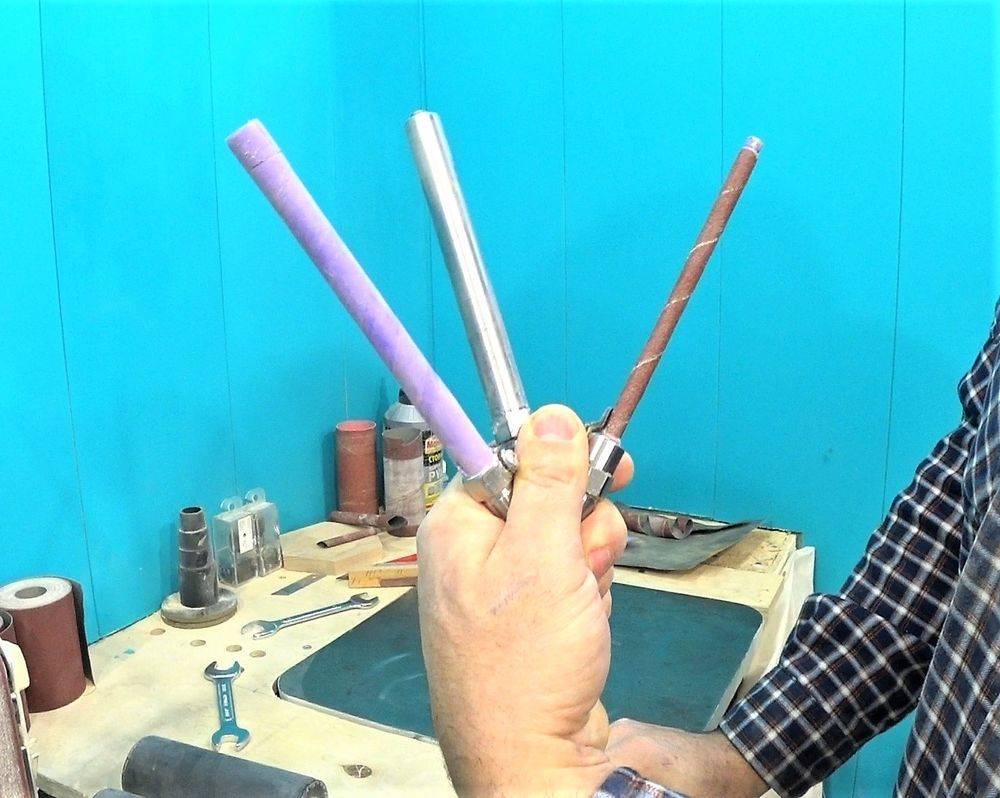

Поэтому можно самостоятельно «обрезинить» металлический шпиндель для более комфортного шлифования заготовок.

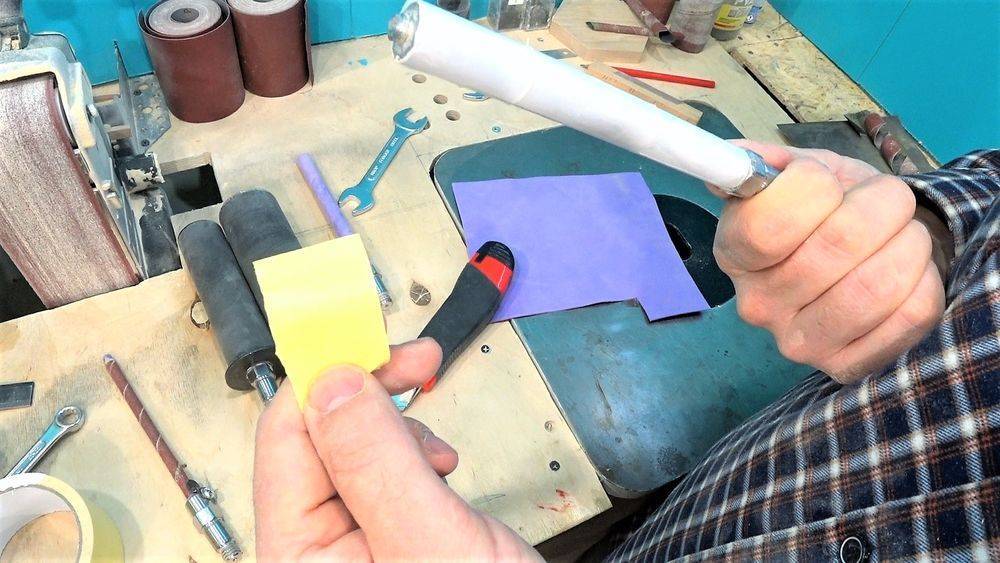

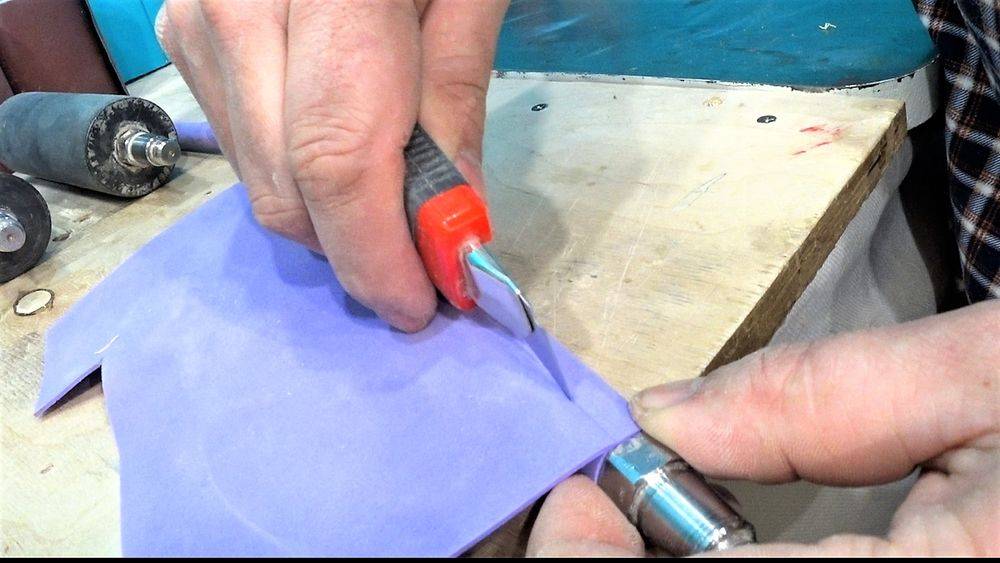

Для этого нам понадобится мягкий пластик для детского творчества и двусторонний скотч:

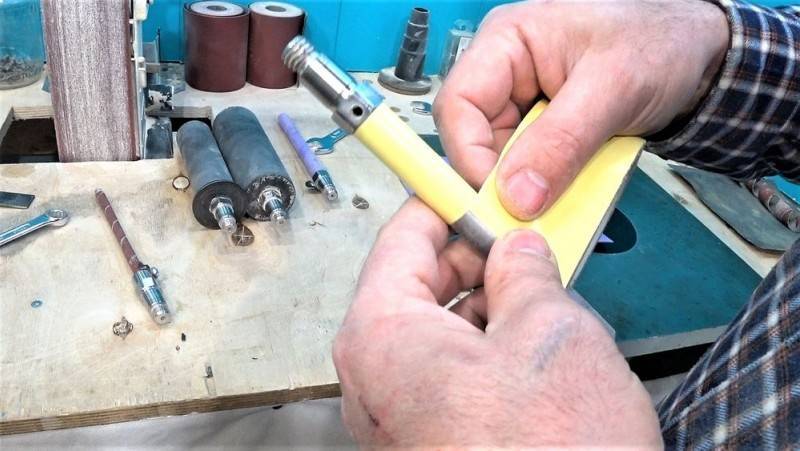

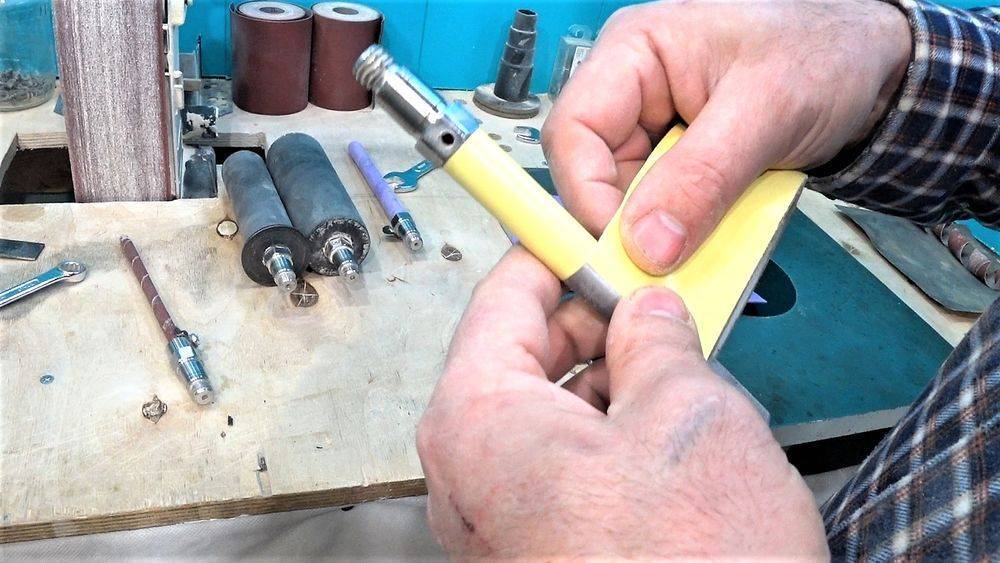

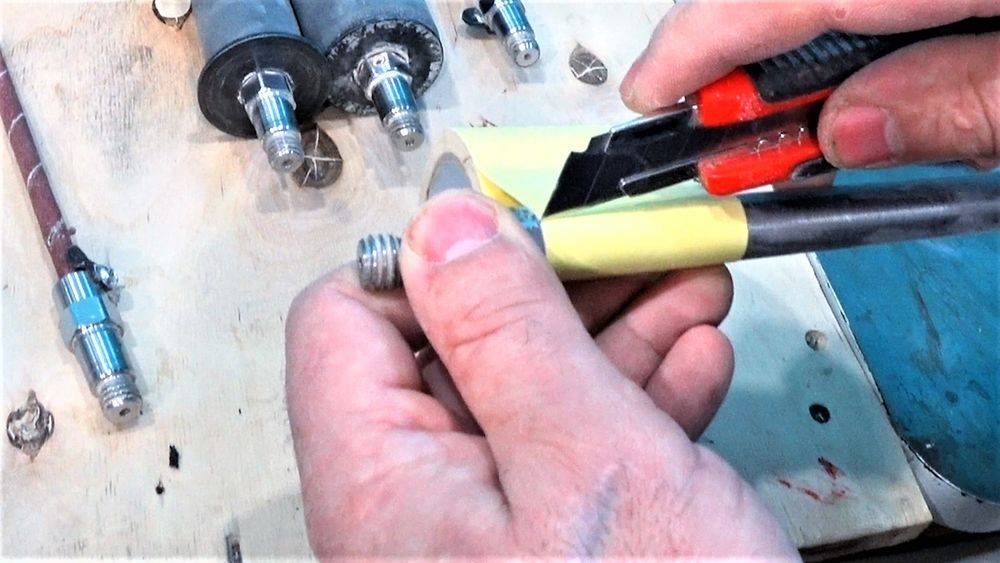

1. Оборачиваем металлический шпиндель двусторонним скотчем, обрезаем излишки канцелярским ножом.

2. Снимаем защитную желтую оболочку.

3. Накатываем на мягкий пластик.

4. Обрезаем лишнее.

5. Прокатываем шпиндель с пластиком по ровной твердой поверхности.

6. Все готово. Можно приступать к изготовлению шлифовальной втулки.

Для барабанов с прорезиненым шпинделем этап с наклеиванием мягкого пластика пропускаем.

1. Изготавливаем шлифовальную втулку.

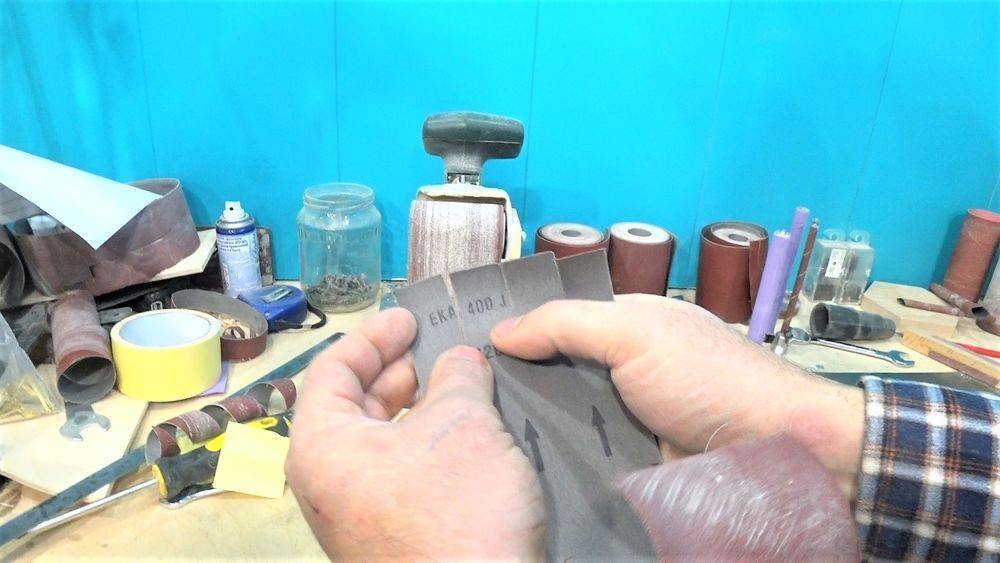

Нам понадобится наждачная бумага для мокрого шлифования, канцелярский нож, супер клей, шлифовальная лента на метраж и шаблон.

В качестве шаблона используем магазинную втулку любой зернистости, но нужного нам диаметра барабана.

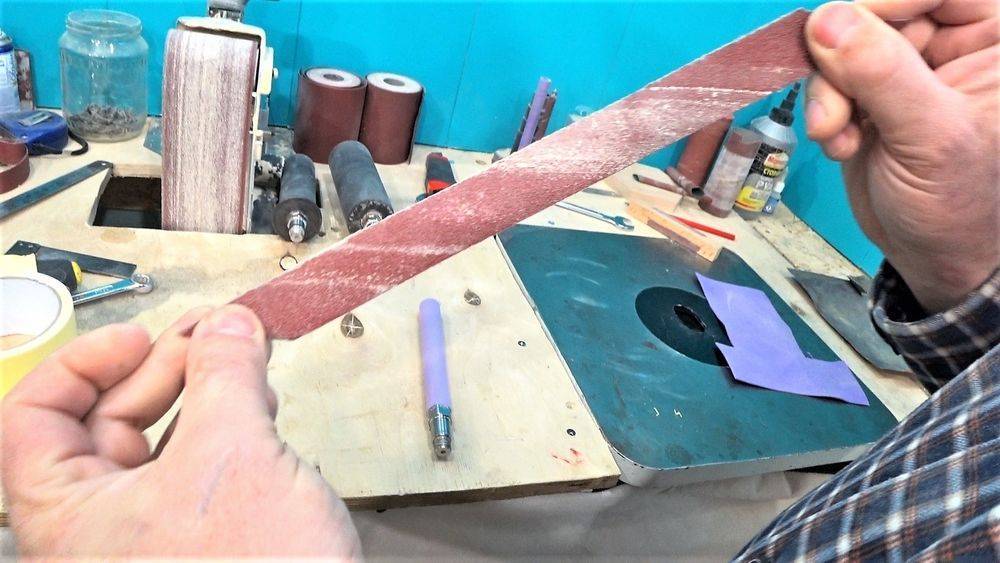

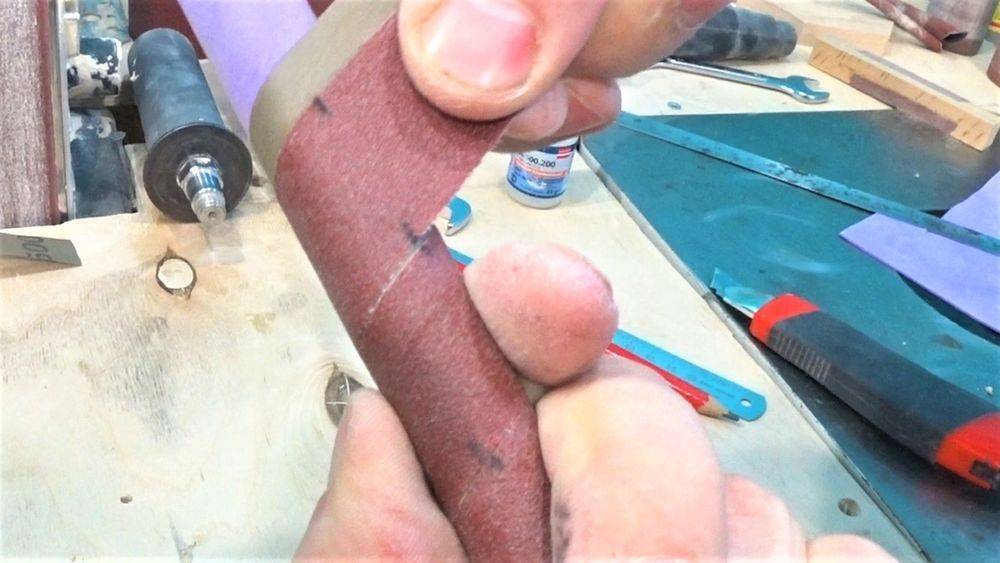

2. Берем шлифовальную ленту нужной нам зернистости, шаблон и отрываем полоски-заготовки.

Можно сделать на несколько втулок сразу, насколько позволяет ширина шлифовальной ленты.

3. Берем Шлифовальную бумагу для МОКРОГО шлифования!

Это важно, т.к такая бумага прочная и не пропустит клей на прорезиненную поверхность барабана, а значит, шлифовальную втулку будет легко сменить при необходимости

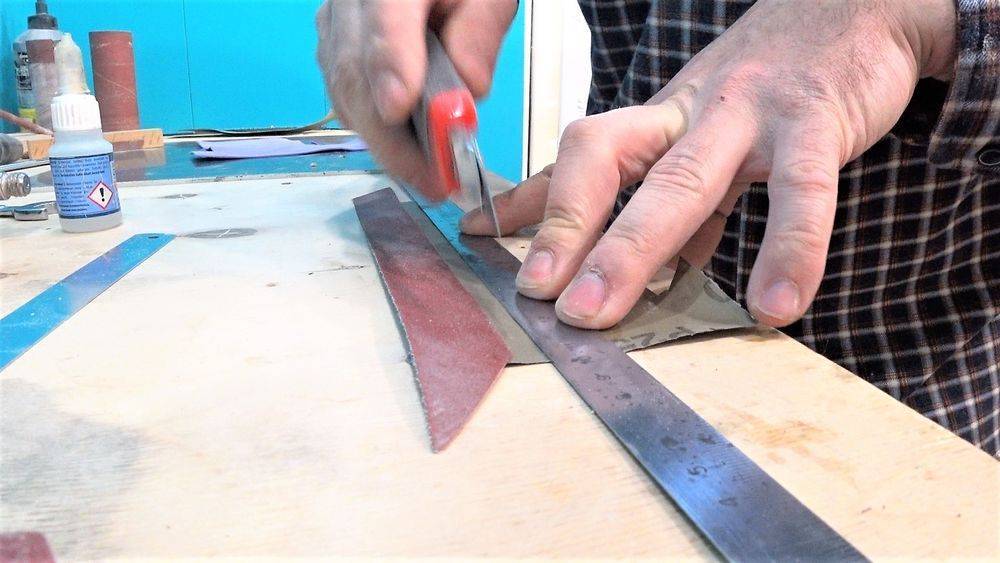

Подклеиваем к обратной стороне шкурки с помощью супер клея.

Обрезаем излишки, оставив полоску около 1 см.

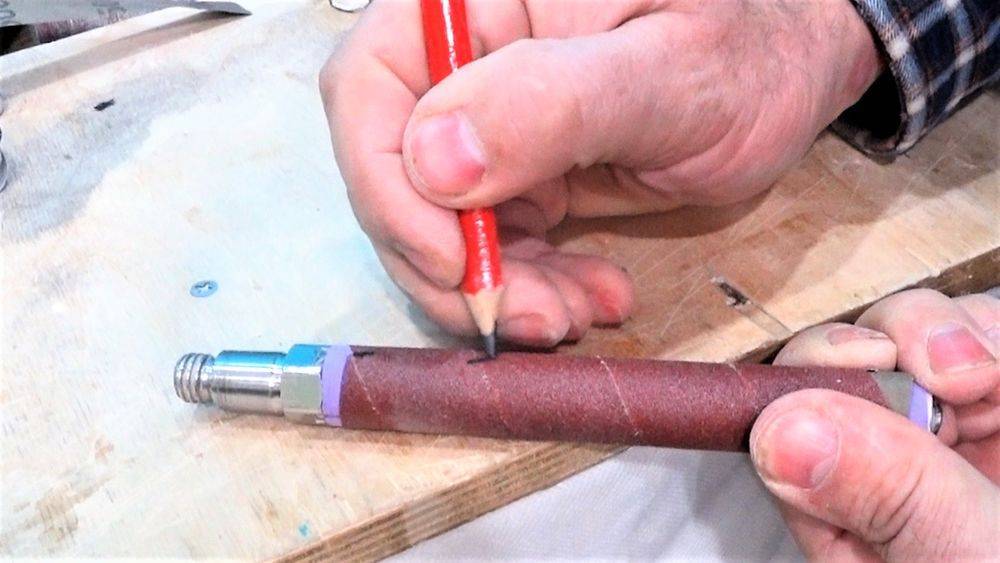

4. Пробно, без клея наматываем шкурку на барабан, делаем контрольные карандашные метки.

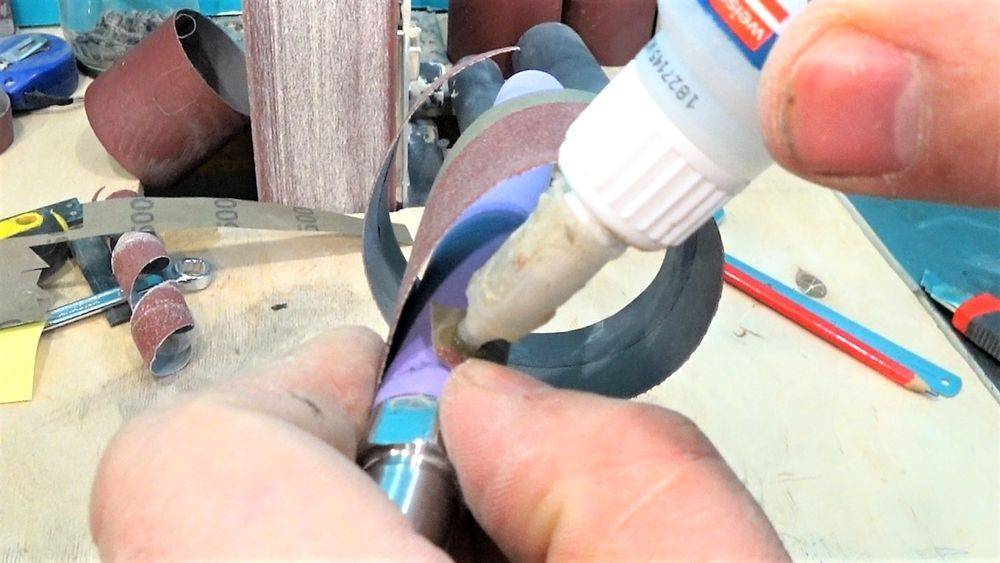

5. Используем супер клей

Важно стараться наносить супер клей по центру подклеенной шкурки,быстро и аккуратно. Можно воспользоваться регулировкой на носике тюбика. Главное, чтобы клей не стекал на лицевую поверхность шкурки и не затекал на прорезиненную часть шлифовального барабана

Главное, чтобы клей не стекал на лицевую поверхность шкурки и не затекал на прорезиненную часть шлифовального барабана.

Наматываем с натягом, совмещая карандашные метки.

Удобство данного способа в том, что супер клей очень быстро застывает и, после наработки навыков,буквально через 20 минут у вас будет партия новых шлифовальных втулок.

Работать шкуркой нужной зернистости одно удовольствие!

Мастер-класс будет полезен мастерам, изготавливающим игрушки с криволинейными формами, например, радуги.

Спасибо, что прочитали!

Пожалуйста, поставьте лайк если информация была интересной и понравилась.

Шлифовальный станок своими руками

Желание самостоятельно изготавливать деревянные конструкции всегда сталкивается с необходимостью оборудовать свою мастерскую распилочными и шлифовальными станками. Их в широком ассортименте выпускают современные производители. Такие станки обладают хорошими характеристиками и высокой надёжностью. Самым главным и достаточно существенным недостатком является их высокая стоимость.

Поэтому многие мастера стараются собрать себе шлифовальный станок из имеющихся комплектующих. Наиболее опытные стараются не ограничиваться станком, способным выполнять только одну функцию, сразу стараются собрать универсальный станок, способный выполнять несколько функций: резка деревянных заготовок, шлифование с последующей полировкой, снятие старых покрытий и подготовка поверхностей под обновление.

Самодельный шлифовальный станок

Это возможно, потому что основу любого самодельного станка составляет станина, на которой закреплены: двигатель, ведущий и ведомый барабаны, набор дополнительного оборудований (рила, фреза, шлифовальные круги и так далее).

Изготовление шлифовального станка своими руками

При необходимости проведения операций по обработке древесины можно собрать бытовой станок своими руками -стройство, которое должно отвечать определенным требованиям:

1. Электродвигатель должен, крепится к передней стойке, и соединятся со шлифовальным кругом с помощью вала.
2. Круги могут иметь различные поверхности:

• из абразивного материала;
• войлока;
• специальной ткани.

1. Основание для крепления электродвигателя должно быть подвижным с возможностью поворота в любую сторону.
2. Электродвигатель должен иметь достаточную мощность и частоту вращения вала.

Использование осцилляционных шпиндельных шлифовальных станков позволяет добиваться высокого качества обработки изделий, из дерева значительно повышая производительность труда и сокращая время необходимое для выполнения операций.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Подготовка к работе и запуск

осцилляционный шпиндельный станок Scheppash

Работа с осцилляционным шлифовальным станком начинается с подбора шлифовальной втулки, который зависит от размера и формы заготовки. После чего подбирается фланец. Он должен надеваться плотно, без зазора. В качестве вспомогательного пособия приводим таблицу.

Диаметр втулки для шлифования, мм	Диаметр шайбы шпинделя	Фланец, размер в мм
13	Малый	13
20	Средний	20
28	Средний	28
38	Крупный	38
51	Крупный	51
76	Крупный	76

Таблица 1. Размеры фланца и шайбы для верхнего шпинделя

Шайба устанавливается на шпиндель снизу, после чего надевается втулка и подходящий к ней вал для шлифования. Фланец должен максимально прилегать к втулке, он размещается на шпинделе и устанавливается в предусмотренное рабочее отверстие. На шпиндель надевается втулка и вал. Верхний шпиндель прикрывается шайбой и закрепляется гайкой. Управляется единственной кнопкой «ВКЛ-ВЫКЛ».

Самостоятельное изготовление шлифовального станка

После подготовки схемы изготовления и заготовок можно приступать к сборке конструкции шлифовального станка своими руками. Опорный стол лучше всего делать из стальных труб квадратного сечения с дополнительными ребрами жесткости. Верхняя часть под столешницей должна иметь рамную основу.

Сначала выполняется изготовление столешницы. Для этого можно использовать лист ДВП. В средней части заготовки вырезается отверстие для шпинделя. Затем устанавливаются переходной блок, соединяющий вал с ротором двигателя. После этого монтируется силовая установка. На поверхности столешницы не предусмотрены ограничительные или фиксирующие компоненты. Степень обработки заготовок зависит от их прижима к абразивной поверхности.

В некоторых заводских установках предусмотрен механизм изменения угла наклона шпинделя относительно заготовки. Это же можно сделать и в самодельные модели. Однако следует помнить, что наличие этого узла в схеме увеличит трудоемкость изготовления конструкции.

В видеоматериале показан пример самодельной конструкции:

Конструкция ленточных агрегатов

Чтобы иметь представление об изготовлении шлифовального агрегата с наждачной лентой, необходимо ознакомиться с его конструкцией, включающей в себя:

• абразивную ленту, натянутую на станине горизонтально или вертикально;
• пару барабанов (ведущий и натяжной цилиндры). В данном случае кинематика предусматривает запуск ведущего элемента при помощи электропривода, передающего вращательный момент путем ременной передачи;
• металлический или деревянный стол, причем первый вариант дает возможность работать с более сложными деталями;
• электродвигатель мощностью не менее 2,8 кВт, за счет которого шлифовальная лента (наждак) сможет перемещаться со скоростью 20 м/секунду;
• вытяжку, убирающую древесную пыль.

Существует тесная связь между длиной рабочего инструмента и станины, а также аналогичными параметрами заготовок, которые подлежат обработке на данном агрегате. Каждый опытный мастер подтвердит, что работа с оборудованием комфортнее в том случае, если обрабатываемый деревянный элемент уступает по длине рабочей поверхности. Правильно собранный самодельный ленточно-шлифовальный станок позволит без труда выровнять поверхность и убрать все погрешности, сделав ее ровной и гладкой. Также ленточные агрегаты быстро и качественно удалят старые лакокрасочные покрытия, справятся с обработкой кромок и торцов, отшлифуют криволинейные фигуры и отполируют плоский деревянный элемент мебели.

Электромотор для станка

Производительность станка зависит от установленного в его конструкцию двигателя

При сборке самодельного оборудования важно внимательно отнестись к выбору электромотора:

1. Простые станки можно изготавливать на основе электродвигателя из стиральной машины. Это дешевые модели, которые удивляют своей надежностью, производительностью и долговечностью.
2. Идеальным вариантом считаются двигатели, которые делают 1000–1500 оборотов в минуту. Мощные электромоторы со скоростью вращения более 3-х тысяч оборотов в минуту небезопасны для самодельных конструкций. Из-за большой нагрузки детали могут не выдержать, и станок сломается.
3. Оптимальный показатель мощности для самодельного оборудования — 100–200 Вт. Желательно, чтобы мощность можно было повысить до 400 Вт. Большей мощности для самоделки не нужно.
4. Лучше всего устанавливать трехфазовый двигатель.

Электродвигатель для станка

Ремень

Чтобы приводить шлифовальный круг в движение, необходим качественный ремень. Оптимальная ширина ремня — 12 мм. Более тонкие модели меньше перегружают двигатель, однако они менее долговечны.

Создание станка в домашних условиях

Как было сказано выше, осцилляционные шлифовальные станки для промышленного производства дороги, поэтому при желании можно сделать его собственноручно. В станках, сделанных своими руками, осцилляционный шпиндель отсутствует. Это связано со сложностью работы.

Основных компонента шлифовального установка три.

Электродвигатель. Для самодельного станка оптимальным выбором будет однофазный двигатель мощностью не более 2 кВт.

Корпус. В заводских моделях он сделан из чугуна, в домашних условиях можно использовать оргстекло. Обычно выполняется в виде рабочего стола. Чтобы устранить вибрации во время работы, часто возникающие у самодельных станков, рекомендуется увеличить размер или вес рабочего стола.

До подбора комплектующих нужно создать чертеж. За образец можно взять схемы заводских моделей.

Электродвигатель фиксируется на передней стойке. Станина, на которой он располагается, должна быть подвижной и поворачиваться в любую сторону. Для крепления шпинделя используется вал, который подсоединяется к ротору двигателя посредством ременной передачи.

Для регулировки величины оборотов создается система шкивов. Вал нужно располагать как можно ближе к центру рабочего стола, но так, чтобы он мог беспрепятственно доставать до зоны обработки. При работе над изделием используются шлифовальные круги с поверхностью из абразивных материалов, специальной ткани или войлока.

Как сделать самодельный шлифстанок? Чертежи и руководства

Ленточно-шлифовальный станок широко используется не только на производстве, но и в быту для выполнения целого ряда операций по чистовой обработке различных поверхностей. В большинстве случаев при помощи такого оборудования осуществляется финишная отделка деталей из той или иной породы дерева. Однако, станок также подходит и для шлифовки изделий из черных и цветных металлов и пластика – достаточно заправить специальную абразивную ленту.

Среди основных задач, которые можно выполнить, используя ленточное шлифовальное оборудование, следует выделить следующие:

• снижение степени шероховатости обрабатываемых поверхностей древесины или иного материала;
• чистовая отделка с целью выравнивания детали;
• подготовка гладкого основания под покраску или нанесение какого-либо покрытия.

Кроме того, такие станки часто используются в целях чистовой шлифовки посредством абразивной ленты труднодоступных внутренних и закругленных частей заготовки, а также для удаления различных дефектов на изделиях из металла или дерева: заусенцев, наплывов лака или грунтовки. Нередко применяют данные агрегаты и для заточки ножей, колунов, стамесок, режущих частей разных электроинструментов.

Очень удобно, что на таком оборудовании с помощью абразивной ленты можно производить обработку деталей практически любой формы: плоской, многоугольной или криволинейной. Также на данных станках выполняется шлифовка трубных и круглых заготовок различного диаметра.

В связи с широкой областью применения таких агрегатов у многих домашних мастеров нередко возникает желание сделать ленточно-шлифовальный станок своими руками. Объясняется это тем, что машины промышленного назначения очень громоздки и стоимость оборудования достаточно высока.

Если же средства позволяют, а агрегат со шлифовальной лентой планируется использовать очень часто, то можно обзавестись и заводским экземпляром. Стоит учесть, что при отсутствии соответствующих навыков сделать самому станок достаточно проблематично, даже имея перед собой все необходимые чертежи и схемы.

При приобретении промышленного оборудования нужно иметь ввиду сложность транспортировки и предусмотреть, чтобы в мастерской было достаточно места для его монтажа. Кроме того, обслуживать такой агрегат гораздо сложнее, чем собранный самостоятельно, сделать который при правильном подходе вполне возможно.

Рассмотрим, что собой представляет ленточное шлифовальное оборудование, а также приведем пошаговую инструкцию по изготовлению простейшего аппарата в домашних условиях.

Как следует из названия, рабочей частью ленточного станка шлифовальной группы служит лента, покрытая слоем абразивного вещества. Она представляет собой замкнутое кольцо, закрепленное между парой крутящихся роликов, из которых приводным является лишь один.

Крутящий момент на ведущий барабан передается посредством ременной передачи от электрического двигателя. Для различных режимов обработки предусмотрена ручная настройка скорости ленты. Шлифование может выполняться только в одной плоскости или под любым углом к заготовке в зависимости от типа оборудования.

Разные модели станков предназначены для обработки деталей тех или иных размеров. На агрегатах с малой длиной рабочего стола и, соответственно, абразивной ленты очень неудобно производить шлифование крупногабаритных предметов

Важно учесть этот фактор до того, как соберетесь сделать станок своими руками или приобрести готовый

Неотъемлемым элементом любого ленточно-шлифовального станка является вытяжка. С ее помощью осуществляется отвод от рабочего пространства огромного количества пыли, образующейся в процессе шлифовки детали лентой. При обработке древесины выделяется множество мельчайших опил, которые попадают как в дыхательные пути, так и в глаза, что может вызвать раздражение.

Рабочий стол у разных типов агрегатов для шлифования может быть подвижным или стационарным. Абразивная лента в таких станках располагается исключительно в горизонтальной плоскости.

В конструкцию некоторого оборудования, позволяющего обрабатывать заготовки во всех плоскостях, рабочий стол не входит. В этих случаях лента может свободно поворачиваться в любом направлении.

Особенности применения шпиндельных станков

В России популярна продукция иностранных изготовителей деревообрабатывающего оборудования:

• Jet (Швейцария);
• Scheppach (Германия ).

Они производят такие модели станков:

• Jbos-5;
• Jovs-10;
• Joss-S;
• Scheppach OSM 100;
• Scheppach 450 B.

Станки Jbos-5 изготавливаются на производственных мощностях в Китае в соответствии с лицензией швейцарской фирмы.

Станки такого типа состоят из нескольких главных агрегатов:

1. Двигателя.
2. Стола с возможностью наклона до 45°.
3. Набора шпинделей с гильзами.
4. Специального механизма помещенного в ванну с маслом. Это позволяет продлить эксплуатационный срок.
5. Защитного корпуса с подставкой для шпинделей.
6. Набора вставок в стол с круглыми отверстиями.
7. Набора вставок с овальными отверстиями, рассчитанными для шлифования с наклоном.
8. Специального устройства для соединения вытяжки отходов.
9. Блока управления.

Конструктивно, агрегат включает шпиндель, на котором установлены разноразмерные шкивы. Соединяясь с помощью зубчатой передачи, шкивы могут быть одинакового диаметра, а количество зубьев может быть разным. Основной рабочий шкив жестко крепится на валу, а другой, эксцентриком, устанавливается на торцевой части

Важно учитывать, что высота шкива двигателя должна совпадать с размахом вертикального движения шпинделя. Благодаря разности скоростей, создается возвратно-поступательное движение

Основные части агрегата создаются из чугуна. Они имеют высокую устойчивость при обработке заготовок. Использование масляной ванны для смазки осцилляционного механизма продлевает срок эксплуатации. Станки Jbos-5, обладающие компактным размером, хорошей производительностью, надежностью и стоят недорого, являются наиболее популярными в сегменте.

Перед началом работы, нужно подобрать шлифовальную втулку для удаления заусенец с заготовки. Затем подбирается фланец. Он должен иметь плотную посадку.

Шайба ставится на шпиндель снизу. Потом подбирается втулка и вал. Фланец плотно садится на шпинделе в специальном отверстии. После этого производится установка втулки и вала на шпиндель. Верхний шпиндель крепится и фиксируется при помощи шайбы и гайки. При отделке заготовка подается в рабочую зону справа-налево, втулка при этом вращается против часовой стрелки.

Станки данного типа применяются для работы с фигурными кромками заготовок и деталей из дерева. Они удобны в эксплуатации, отличаются отличным качеством обработки изделий и не требуют долгой настройки и регулировки. При правильной, щадящей эксплуатации и регулярном обслуживании, станок будет служить очень долго.

Принцип действия и технические параметры

Основные компоненты шпиндельного шлифовального станка:

• Дисковый шлифовальный станок по дереву,
• рабочая поверхность,
• комплект шпинделей и гильз,
• защитный корпус, на котором находится подставка для шпинделей,
• осцилляционный механизм, находящийся в емкости с маслом,
• блок управления,
• стружкоотсос,
• набор шкивов.

К заводским моделям также прилагаются запасной шпиндель, подставка для инструментов, резиновый валик и чистящий инструмент.

Все компоненты станка установлены на опорной раме. Шпиндель, покрытый наждачной бумагой, размещается вертикально. На нем расположены шкивы. У них разный диаметр хотя если соединение происходит посредством зубчатой передачи, то могут использоваться шкивы одного размера, но различающиеся по числу зубьев.

Основной рабочий шкив жестко прикреплен к валу. На торцевой части станка расположен шкив, снабженный эксцентриком. Размах вертикального движения шпинделя должен соответствовать высоте шкива двигателя. За счет разницы между скоростями возникает возвратно-поступательное движение.

Основа станка сделана из чугуна, который придает ему необходимую устойчивость. Благодаря емкости с маслом, в которой находится осцилляционный механизм, снижается скорость износа.

Шпиндельные шлифовальные станки имеют следующие технические параметры:

• масса (от 10 до 140 кг),
• параметры рабочего стола,
• мощность электродвигателя (от 0,8 до 1,3 кВт),
• угол наклона рабочей поверхности (до 45⁰),
• максимальная высота обрабатываемой детали (от 100 до 160 мм),
• количество оборотов шпинделя в минуту (1300–1400),
• количество колебаний шпинделя в минуту (от 30 до 60 раз),
• величина шлифовального инструмента (до 250 мм).

Выбор комплектующих для шпиндельного шлифовального станка

Подбор компонентов для шлифовального станка перед приготовлением его своими руками осуществляется только после составления схемы. В качестве основы можно взять чертежи заводских моделей. Корректировки в документации вносятся согласно параметрам имеющихся комплектующих.

Главным компонентом самодельного оборудования является электродвигатель. Оптимальным вариантом будет использование однофазной модели мощностью до 2 кВт. Следующим элементом является переходная конструкция для крепления шпинделя. Это может быть вал, соединенный с ротором двигателя с помощью ременной передачи. Если необходимо регулировать величину оборотов — рекомендуется установить системы шкивов.

Рекомендации по выбору комплектующих для шлифовального станка, изготовленного своими руками:

• корпус. Желательно сделать его в виде рабочего стола. Большинство заводских конструкций имеют чугунный корпус, обеспечивающий должный показатель устойчивости. Аналогичными свойствами будет обладать широкий рабочий стол;
• шпиндель. Так как это самая изнашивающаяся деталь оборудования — лучше всего сделать его из дерева. Это позволит уменьшить затраты на производство, а также снизить себестоимость комплектующих.

Вал со шпинделем должен располагаться ближе к центру стола. Но при этом должен свободно доставать до зоны обработки.

Для повышения качества работы рекомендуется предусмотреть установку стружкоотсоса. Его патрубок должен располагаться ниже уровня стола под шпинделем.

Основные эксплуатационные характеристики

Модели шлифовальных станков, изготавливаемые различными компаниями, обладают определенными характеристиками:

1. Электродвигателями мощностью – 0,8 – 1,3 кВт.
2. Определенным размером рабочего стола.
3. Допустимой высотой заготовки для обработки – 100-160 мм.
4. Величиной оборотов шпинделя – 1300-1400 об/мин.
5. Возможной частотой колебания шпинделя -30-60 раз в мин.
6. Допустимым ходом шпинделя — 25- 40 мм.
7. Возможным наклоном рабочего стола – от 15 до 45°.
8. Допустимым размером обрабатывающего инструмента – до 250 мм.
9. Определенными весовыми характеристиками – от 10 до 140 кг.

Станок шлифовальный Jbos-5 с установленным рабочим положением стола под углом 45°

Станки также оборудуются специальными устройствами позволяющими удалять образующиеся отходы в процессе обработки деталей.
