Конструкция и виды патронов для перфоратора

Отличие бура от сверла

Когда известно устройство бура по бетону для перфоратора, не трудно отличить его со сверлом для дрели. Однако многие новички при выборе затрудняются выбрать нужную насадку под свою модель инструмента. Для начала нужно решить, каким типом инструмента запланировано проведение работ. Если это дрель с ударной опцией, тогда и покупать нужно насадку в виде сверла для бетона. Если это перфоратор, тогда выбирать нужно буры. При покупке новички говорят, что нужно сверло по бетону, а продавец задает вопрос, для какого инструмента оно необходимо — дрель или перфоратор.

Разберемся, чем же отличается сверло от бура, чтобы знать, что ответить продавцу. Итак, различаются рассматриваемые модели, прежде всего, по их назначению. Бур предназначен для перфоратора, а сверла для дрелей. Однако это отличие нельзя назвать аргументом, так как известны случаи применения бура, закрепленного в патроне дрели, а также сверла, установленного при помощи переходника в патроне инструмента. Отсюда получается, что сверло по бетону для перфоратора применяется, но при условии, что это маломощный инструмент, иначе насадка не выдержит больших нагрузок.Буры для перфоратора отличаются от сверл для дрели следующими критериями:

  1. Конструкция хвостовой части — на насадке это цилиндрическое основание диаметром 10 мм и 18 мм с соответствующими выемками, а на сверлах такие пазы отсутствуют. Кроме того, диаметр хвостовика сверла соответствует размеру рабочей части
  2. Диаметры рабочей части — просверлить бетон дрелью можно только с максимальным диаметром отверстия до 14 мм, в то время как в перфоратор ставится насадка диаметром до 32 мм и даже 55 мм для профессиональных бочковых перфораторов с патроном типа sds-max. Для получения больших диаметров отверстий, применяются специальные коронки по бетону
  3. Ударная способность — зная главное визуальное отличие, перейдем к второстепенным факторам. Сверла обладают меньшей производительностью, чем рассматриваемые устройства, что связано с их прочностью. Бур рассчитан на длительные работы под ударной нагрузкой, а сверло предназначено только для кратковременных бурений бетона. Если установить сверло по бетону в патрон перфоратора, то при продолжительных нагрузках оно сломается

Сверло и бур отличие

Еще нужно учитывать такое отличие, как длина рабочей части насадки. Сверла по бетону для дрели выпускаются с максимальной длиной в 300 мм, а буры бывают настолько длинными, что их расстояние достигает 1 метра. Это связано с тем, что перфораторы имеют большой запас мощности, а также обладают высокими показателями создания ударных действий. В дрелях используются электродвигатели малой мощности, которые если и подходят для долбления бетона, то исключительно при непродолжительном применении.

Это интересно! Если использовать дрель для сверления бетона часто, то итог такой работы обернется в виде выхода из строя электродвигателя. Обычно страдает обмотка якоря, но может сгореть и статор.

Если планируется выполнять бурение бетона, кирпича, шлакоблока, железобетона, а также мрамора или гранитных плит, тогда понадобится не только мощный электрический агрегат, но еще и качественная насадка к нему. Если нужно купить бур по бетону для перфоратора, тогда выбирайте модели известных производителей, которые дорожат своим брендом, и выпускают качественную продукцию. Купить же буры можно не только в ближайших строительных магазинах, но и в интернете.

Кроме обычных насадок, которые имеют схожесть со сверлом, различают также проломные буры. Это разновидность сменных элементов для перфораторов, основное назначение которых заключается в проделывании сквозных отверстий для прокладки коммуникаций. Они выпускаются таких размеров от 45 до 80 мм.

Теперь покупая насадку, надо правильно говорить, что вам необходимо бур или сверло. Если вы говорите, что вам требуется сверло по бетону, а продавец переспрашивает вас. Это значит, что он не уверен, что вы знаете, в чем отличие сверла и бура. Поэтому лишний раз не помешает дополнить «сверло по бетону для дрели».

https://youtube.com/watch?v=DWtHfhs7mvk%3F

Патроны для перфоратора: какой выбрать?

Выбирая перфоратор, обязательно обратите внимание на тип патрона. От его вида будет зависеть, какие насадки Вы будете использовать для работы, а также насколько будет удобен в эксплуатации инструмент конкретно для Вас

Сегодня патроны перфораторов бывают нескольких типов:

  • ключевые;
  • быстрозажимные.

Ключевой патрон зажимается с помощью ключа, поэтому выполнить эту манипуляцию «голыми руками» не получится. Соответственно, на смену оснастки с таким патроном Вы будете тратить больше времени. А вот в надежности крепежа оснастки сомневаться не придется.

Впрочем, быстрозажимной патрон, который позволяет закрепить насадку без использования специального приспособления, не менее прочно фиксирует ее, при условии, конечно, что перед Вами качественный перфоратор. Быстрозажимной патрон делится на два вида – одномуфтовый и двухмуфтовый. Меняя биты в двухмуфтовом патроне, Вы одной рукой держите заднюю муфту, а второй – откручиваете переднюю муфту. Поменять оснастку в одномуфтовом патроне можно движением одной руки.

Большинство современных перфораторов имеют улучшенный механизм крепления, который придумали специалисты немецкой , – SDS (в переводе с немецкого «встань, поверни, закреплено»). Меняя оснастку в этой системе, вращать муфту не нужно, достаточно лишь придерживать патрон.

Сегодня выделяют пять видов крепежа SDS. Их классификация основывается на разнице диаметров хвостовика – части бура, которая зажимается в патроне.

  • SDS – открывает эту систему, хвостовик имеет два паза.
  • SDS-plus – количество пазов увеличено до четырех, а требуемый диаметр хвостовика должен быть 10 мм.
  • SDS-top предполагает крепеж 14-миллиметрового в диаметре хвостовика. С ним необходимо установить другой патрон на перфоратор.
  • SDS-max – крепеж, который применяется в тяжелых профессиональных моделях, с диаметром хвостовика 18 мм.
  • SDS-quick – доказательство того, что «Bosch» никогда не останавливается на достигнутом. Систему SDS-quick немецкие специалисты создали в 2008 году, предполагая, что она будет совместима с держателем на ¼ дюйма.

Чаще всего для легких перфораторов используют систему крепежа SDS-plus, для тяжелых – SDS-max.

Выбор оснастки: какой будет оптимален?

В зависимости от того, в каком режиме будет работать перфоратор – сверления, бурения или долбления, следует и выбирать оснастку. Большинство оснастки и «подгоняется» под стандарты SDS-plus и SDS-max. Сегодня современный строительный рынок предлагает различные переходники, которые помогают адаптировать один вид крепежа, к примеру, SDS-max под SDS-plus. Можно найти и переходники с меньшего на больший диаметр, но, используя их, Вы рискуете «сократить жизнь» своего инструмента.

Буры.

Этот вид оснастки самый распространенный. Он скалывает поверхность. За качественную утилизацию шлама отвечают спирали бура. Быстрее это получается у буров с более крутой спиралью, но их прочность меньше.

Полые коронки.

Берутся за работу, когда нужно пробурить отверстия большого диаметра. С их помощью легко сделать гнездо для розетки, но нужно быть осторожными, чтобы не было контакта с арматурой, которая может их повредить.

Долбежная оснастка.

В эту категорию входят лопатки, пики, канальные зубила и другие насадки, которые используются, когда перфоратор работает в режиме удара. Ими Вы легко демонтируете плитку, сможете штробить стены, а также, к примеру, зачистите швы в каменной кладке растворным резцом.

Патрон – что это

Сменным патроном для перфоратора называется металлическая деталь, обеспечивающая связь между оснасткой и приводным механизмом устройства. Обычно выделяют два технических параметра патрона:

  • Толщина хвостовика (разъём крепления со стороны инструмента). Стандартное значение варьируется в пределах от 10 до 18 мм.
  • Диаметр сверла (ниша патрона, в которой крепится сверло). Здесь диапазон шире – от 4 до 80 мм.

Средний вес патрона – 0,2-0,6 кг. Его значение, равно как и значение указанных выше характеристик зависит от вида патрона, его конструкции, а также от специфики фиксации. Как поменять патрон на перфораторе, зависит также от типа конкретной модели.

Как работает ударная дрель?

Конструктивное отличие от обычной дрели заключается в том, что она при работе наносит множество мелких осевых биений за счет использования механического шестеренчатого устройства. Верхняя часть ударной конструкции состоит из неподвижно установленной шестерни со сложным рельефом плоскости соприкосновения, а нижняя, получающая вращение от электродвигателя, соединена с патроном рабочего органа. На ее соприкасающемся контактном конце смонтирована такая же рельефная шестерня, которая может: Если фиксатор введен, то он исключает соприкосновение рельефных механизмов: дрель работает в режиме плавного сверления без совершения осевых ударов. Когда задается режим биений патрона извлечением фиксатора, то энергия электродвигателя проворачивает подвижную шестеренку по впадинам и выступам неподвижной и за счет этого патрону придаются осевые движения. При этом пользователю требуется давить на корпус прибора и упирать его в высверливаемую деталь, чтобы создать контакт дисков с рельефными поверхностями.

Строение детали

Патрон стандартной формы для обычного шуруповерта изготавливают в виде цилиндра из металла с полостью внутри. Его оборудуют кольцом и регулировочной гильзой. Такой элемент шуруповерта монтируется на вал.

С помощью такого элемента производится монтаж сверла, или шлифовальной насадки. Благодаря наличию резьбы обеспечивается надежная фиксация детали. Поверхность может быть конусной. Существует 2 варианта таких элементов:

  • ключевой – в нем для фиксации биты используется ключ;
  • быстрозажимной.

Большей надежностью отличается ключевой патрон для шуруповерта. На нем сверло «сидит» крепче. Его чаще всего используют при креплении тяжелых насадок в деталь с большим диаметром. Использование быстрозажимного изделия обеспечивает максимальную простоту замены таких деталей, даже в случае использования шлифовальной насадки. Во время эксплуатации быстрозажимной патрон отличается высокой степенью безопасности.

Поскольку каждое устройство обладает своими преимуществами и недостатками, универсального элемента сегодня не существует.

Особенности в ремонте бочкового перфоратора

Все описанные процедуры по сборке и разборке механизмов перфораторов справедливы и для бочковой его разновидности. Однако существуют несколько нюансов, которые надо учитывать при его ремонте. Вертикальное расположение двигателя под прямым углом к ударному механизму несколько меняет порядок разборки. Так, для получения доступа к редуктору и поршню необходимо снять пластмассовую крышку, расположенную в верхней части кожуха инструмента. Это облегчает ремонт механической части прибора, если вдруг пропадает функция удара.

Доступ к электротехнической части такого перфоратора осуществляется после снятия нижнего кожуха. А замена щёток упрощена, так как по бокам стакана есть отверстия, через которые они легко снимаются.

Несколько полезных советов при работе сверлом

Чтобы своими руками выполнять сверление бетонной поверхности без особых проблем, стоит придерживаться советов специалистов. С некоторыми из них можно познакомиться ниже:

  • Перед началом выполнения работ по бетону, стоит запастись сверлами для разных материалов, включая для металла. Это связано с тем, что сверла по бетону используются лишь для сверления отверстий на бетоне, керамике, камне и других твердых материалах. Но часто, при входе в бетон, бур натыкается на металлическую арматуру. Это требует применения сверла по металлу, заменяющего временно инструмент по бетону, которым просверливается арматура, а затем обратно ставится прежний;
  • При работе необходимо постоянно следить за температурой инструмента. Через каждые15 секунд непрерывного сверления, нужно делать паузу для остывания сверла, но лишь естественным образом, без применения воды и другой жидкости;
  • Если, при входе в бетон, сверло упирается в твердый камень, лучше воспользоваться пробойником, раздробить камень, а затем продолжать работу прежним инструментом;
  • При необходимости сделать отверстие в перекрытии или несущей стене, лучше ударную дрель заменить перфоратором;
  • Если сверлится керамика, используется сверло по бетону, но с отключением режима ударной дрели, чтобы предотвратить раскол плитки;
  • Затупившиеся сверло можно наточить с помощью болгарки, установив на нее алмазный диск. Если приобретаются для работы качественные дорогие инструменты, их не потребуется затачивать.

Для чего нужен перфоратор

С латыни слово perforo переводится как пробивать. От него и произошло название инструмента, предназначенного для нанесения коротких ударов по поверхности. В основном перфоратор используется для операций с материалами повышенной твёрдости: в бетоне, железобетоне или кирпиче. Такой инструмент может оснащаться функцией сверления и работать как обычная дрель. С его помощью можно снести перегородку или проштробить канал для укладки кабеля, вырубить нишу или демонтировать кафель.

Перфораторы бывают однорежимными, выполняющими одно действие-удар во время вращения. В двухрежимных инструментах добавляются безударные обороты или метод отбойного молотка. Инструмент с тремя способами работы объединяет их все. В этом случае необходим адаптер для перфоратора под сверло.

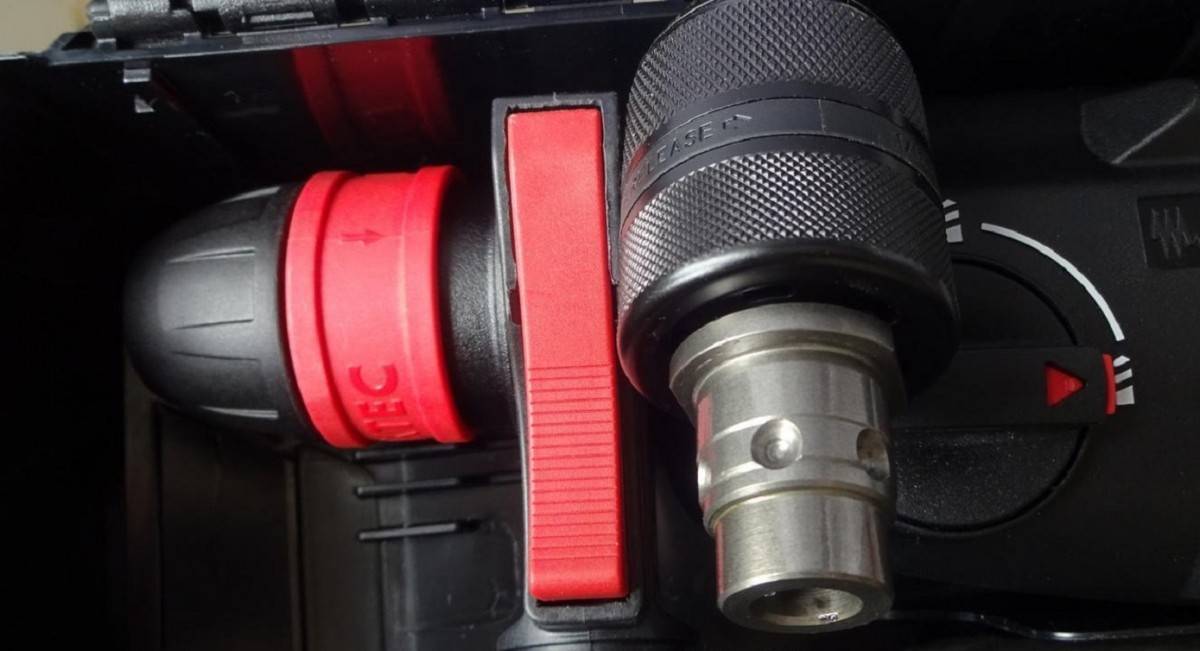

Съемные и несъемные патроны что о них известно

При эксплуатации перфоратора вы наверняка сталкивались с таким термином, как съемный патрон для перфоратора. Различают два типа патронов на перфораторы — съемные или быстросъемные и обычные, которые снимаются только при разборке самого механизма. Быстросъемные устройства фиксируются 4 шариками, которые входят в зацепление с пазами торцевой части растровой втулки. Чтобы снять такой патрон, его надо потянуть на себя.

На фото выше показано устройство съемного типа. Его можно демонтировать без необходимости разборки. Это очень удобно, когда необходимо вместо него установить цанговый элемент

Такие устройства являются не оригинальными, поэтому если вам попадается новый перфоратор со съемным патроном, то нужно принять это во внимание, так как, скорее всего, зажимной механизм установлен не оригинальный

Обычные типы зажимных устройств или оригинальные можно демонтировать только после разборки самого механизма (вместо них можно установить съемные патроны). Фиксируются они при помощи цилиндрических бочонков, расположенных в пазах.

Надежными считаются механизмы несъемного типа, однако при необходимости их замены или ремонта, необходимо разбирать оснастку. Как снять несъемный патрон с перфоратора, показано на видео ниже.

Это интересно!Разница в цене между сменными и несъемными патронами отличается почти в 5 раз. Если оригинальный элемент стоит около 3-3,5 тысяч рублей, то сменный можно купить за 500-800 рублей.

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

  • Bosch
  • Макита
  • Интерскол
  • Metabo
  • Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

  1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
  2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

  1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
  2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
  3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
  4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

  1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
  2. Для начала на ствол устанавливается пружинка
  3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
  4. После этого в отверстие устанавливается шарик, предварительно смазав его
  5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
  6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
  7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
  8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

https://youtube.com/watch?v=w7nWiYHSdAU%3F

Возможные неисправности

При обнаружении в работе перфоратора остановок, закусываний, проворачиваний, гудения или стука, а также снижения скорости вращения или силы удара, необходимо осмотреть патрон. Причины могут быть следующие:

  • Износ резиновой прокладки, в результате чего строительная пыль попадает внутрь патрона. Решается чисткой механизма и заменой пыльника.
  • Изношено или ослаблено стопорное кольцо или шарик. Поможет их замена с предварительной смазкой.
  • Возможно, искривилась коническая пружина. Можно попробовать перевернуть её другой стороной или заменить.
  • Однако чаще всего неисправности требуют установки нового патрона.

Это интересно: Штукатурки «Волма»: разновидности и характеристики

Какие виды патронов на перфораторы бывают

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

  1. Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
  2. Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь
    той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

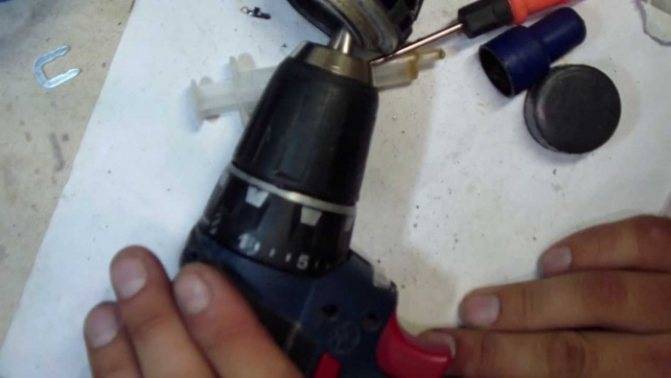

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

  • Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
  • Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

  • Трубный ключ № 2.
  • Молоток средних размеров. Примерно 400−500 гр.
  • Гаечные ключи.
  • Штангенциркуль № 1, 2 или 3.
  • Отвёртку с нужной формой и сечением лезвия.
  • Напильник личной или бархатный.
  • Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

  • Откручиваем стопорный винт против часовой стрелки.
  • Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
  • Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
  • Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

  • Дрель держать рукоятью вверх.
  • По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
  • После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
  • Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

  • Вставляли ключ в эти проточки.
  • Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Виды патронов для перфоратора

В перфораторах могут использоваться разные типы патронов. У каждого есть свои отличия.

Зубчато-венцовый

Его еще называют ключевой патрон. Эта разновидность позволяет установить насадку, у которой форма хвостовика цилиндрическая. Крепление осуществляют при помощи специального шлицевого ключа. Им сдвигают кулачки, которые надежно зажимают рабочий орган. Плюс зубчато-венцового патрона заключается в надежной фиксации приспособлений с цилиндрической и шестигранной хвостовой частью. Но, чтобы в этих патронах закрепить или снимать сверло, нужно затратить много времени.

Быстрозажимной

Быстрозажимные в основном применяются в конструкции шуруповертов. Бывают одномуфтовые и двухмуфтовые. Фиксируются так же, как и ключевые, только без использования ключа, все делается вручную. Более надежное крепление обеспечивают двухмуфтовые патроны. Но так как зажим выполняют руками, по надежности фиксация уступает прижиму ключом.

Недостаток быстрозажимного крепежного элемента в том, что при долгой эксплуатации он ненадежно фиксирует сверла большого диаметра. В результате во время сверления инструмент проворачивается, что отрицательно сказывается на качестве и скорости выполнения работ.

Быстрозажимной сверлильный патрон

SDS

Такая разновидность считается самым наилучшим вариантом для перфораторов, хотя и появилась не так давно. СДС-патроны многие называют быстросъемными. Они подходят для бурения бетона, сверления древесины и металла. Но их зажимная оснастка бывает разных типов, потому нужно знать их особенности.

Оснащаются несколькими видами зажимных устройств:

  • Plus. Хвостовая часть для патрона инструмента, предназначенного для применения в домашних условиях.
  • Top и Quick. Очень редко используются. Купить насадки для инсталляции в такие типы патронов непросто. Их производством занимается мало фирм. Поэтому при покупке стоит смотреть на модификацию фиксатора.
  • Max. Эти детали применяются только в специализированных моделях перфораторов.

Патрон для перфоратора надежно крепит сверла. Фиксация осуществляется с помощью 2-х направляющих клиньев и 2-х стопорных шариков. Преимущества SDS патронов в том, что работать с зажимным приспособлением просто и безопасно. В нем идеально совмещены крутящий момент и ударная сила. 90% всех изготавливаемых перфораторов оснащается этими несложными в применении приспособлениями.
