Зачем нужен регулятор температуры?
Схема регулятора температуры
Температурный регулятор, а если точнее, то регулятор мощности, нужен для поддержания определённого температурного режима на жале паяльника. Это нужно для того, чтобы регулировать и подбирать подходящую температуру для припоя, — t плавления у разных сплавов отличается.
Также регулятор поможет бороться с перекаливанием жала паяльник. Напряжение в нашей электросети варьируется в большом диапазоне, — утром паяльник жжёт, а вечером почти не греет. Так если происходит чрезмерный нагрев, то жало быстро “перегорает”, т.е. его приходится чаще править, — зачищать и заново лудить.
Разновидности паяльников с регулировкой температуры
Все современные устройства, применяемые как отдельные электроинструменты, так и в составе паяльных станций, в зависимости от вида нагревательного элемента и способа нагрева жала, подразделяются на импульсные, устройства с нихромовым и керамическим нагревателем.
Импульсный паяльник
Такой паяльник представляет собой устройство, работающее от сети, при этом понижающее сетевое напряжение, но увеличивающее частоту тока. Работает такое устройство не все время, только во время нажатия кнопки на рукояти. Благодаря этому, оно экономичнее аналогов других видов, позволяет выполнять пайку очень мелких и деликатных радиодеталей.
С нихромовым нагревателем
Классический нихромовый нагревательный элемент такого устройства представляет собой металлическую трубку с намотанными на нее стеклотканью, слюдой и многочисленными витками тонкой нихромовой проволоки. При нагреве проволока, обладающая большим сопротивлением, разогревает трубку со вставленным в нее медным жалом.
С керамическим нагревателем
В таких устройствах жало одевают на трубчатый керамический нагревательный элемент, обладающий электропроводностью и большим сопротивлением. При прохождении тока эта керамическая трубка почти мгновенно разогревается, обеспечивая максимально быстрый нагрев установленного на ней жала.
Теперь главное. А зачем это все нужно, что это дает? Простой регулятор тока никак не обеспечивает стабилизацию. Если совсем мало, чтобы естественного охлаждения хватало, чтобы паяльник не перегревался, то при пайке будет явно не хватать мощности.
Если нормально при пайке, то при простое будет перегрев. Неизбежно.
Это сказывается очень сильно. Например мои китайские жала, которые шли вместе с паяльником (медные, кстати) таяли просто на глазах. Особенно жалко плоское. Топориком.
Кроме того, при перегреве и длительном простое обгорает кончик и порой его становится крайне сложно облудить. Естественно окисляется припой и превращается в серо-черную кашу. И прежде чем паять вам придется чистить кончик каждый раз. Словом сильно сокращается жизнь жала и комфортность пайки.
Доработанный таким образом паяльник приобретает черты паяльников совсем другой ценовой категории и качества. Фактически это паяльная станция.
Еще один аспект который проверил для себя. Иногда выпаиваю детали двумя паяльниками. Поскольку таких паяльников у меня теперь два, то имело смысл проверить, а не возникает ли между ними разности потенциалов, губительной для извлекаемой детали.
Измерение вольтметром показали нули на диапазоне 20 вольт постоянки и 200 вольт переменки. Одну из сетевых вилок переворачивал. Возможно просто качественная керамика в нагревателях. Правда стоит иметь в виду, в первом переделанном паяльнике вместо ИП на стабилитронах стоит китайский маленький ИБП на 12 вольт (не нашел тогда мощных стабилитронов). Возможно причина еще в этом.
Ну и почему именно такие паяльники особенно интересны для этой переделки.
В обычном режиме он быстро перегревается. А это говорит об избыточной температуре нагревателя. И избыточной мощности. Он имеет керамический нагреватель с достаточно большим сопротивлением и сильным изменением сопротивления при нагреве, что позволяет точнее отслеживать температуру.
Следовательно, после переделки он будет очень быстро нагреваться, так как напряжение подается не после диммера, в урезанном виде, а полное напряжение сети.
По этой же причине он будет быстрее восстанавливать температуру после интенсивного отбора тепла при пайке массивных деталей.
Паяльник на базе энергосберегающей лампы
Домашние умельцы разработали еще одну схему создания импульсного паяльника — из энергосберегающей лампы. Сама лампа в конструкцию не входит, потребуются ее комплектующие.
Схема для сборки паяльника на базе энергосберегающей лампы
Перечень необходимых узлов и материалов:
- Преобразователь (или балласт) от люминесцентного светильника.
- Трансформатор с 220 вольт на любое низкое напряжение.
- Медная проволока толщиной 2-3 миллиметра.
- Крепеж.
- Провода.
- Сетевой шнур с вилкой.
В схему балласта от люминесцентного светильника вмешиваться не следует, она будет работать «как есть». Стабильность работы устройства и его безопасность обеспечивается средствами электронной схемы — терморезистор защитит от перегрева, а предохранитель — от короткого замыкания.
Первичная обмотка рабочего трансформатора подключается к выходным контактам балласта
Рабочий трасформатор следует намотать на любом доступном ферритовом кольце. Первичная обмотка содержит 10-120 витков прбода толщиной 0,5 мм.
Устройство электропаяльника
Вторичная- это один виток толстой медной проволоки сечением 3-3,5 мм2 К ней на болтовых или цанговых зажимах крепится жало из V- образного куска медной проволоки диаметром 1,5-2 мм.
Рукоятка и корпус выполняется из любого доступного материала.
Для чего может пригодиться паяльник
Сфер применения этому высокотехнологичному прибору — достаточно много. Вот неполный список задач, в котором вы наверняка найдете и собственные периодически возникающие проблемы.
- Пайка проводов и ремонт электро-удлинителей;
- Пайка и замена радиодеталей в бытовой технике;
- Ремонт светильников и светодиодных ламп;
- Ремонт тонкостенных металлических трубных соединений;
- Ремонт прохудившихся металлических баков и емкостей;
- Быстрый прожиг отверстий в пластике;
- Отрезка лишних частей в пластиковых деталях и корпусах;
- И т.п.
Как видно из этого перечня, применение паяльнику найдется всегда, лишь бы руки были достаточно прямые. Да и паяльник в ряде случаев подойдет самый простой и недорогой, лишь бы мощность была достаточная, например, 60 Вт. Он отлично подойдет для пайки проводов. Но для «электронных» задач с мощностью лучше не переборщать, т.к. дорожки на платах не любят слишком высоких температур и легко отслаиваются, а сами радиодетали выходят из строя. Ниже мы расскажем, какой паяльник выбрать для пайки радиодеталей. При выборе паяльника следует определиться, для каких целей вам нужен данный электрический инструмент.
Комплектация
Инструмент для радиотехнических материалов собраны в комплекте некоторые аксессуары, направление и характеристики которых могут отличаться. Необходимо ознакомиться с комплектацией, во избежание простоев, некачественных соединений. Среднестатистический паяльник с регулятором температуры имеет:
- Набор жал для пайки, обычно состоит из 5 наименования для выполнения различных действий.
- Термодатчик для собственной регулировки инструмента.
- Индикатор нагрева, обычный светодиод, который подает сигнал о достижении заданной температуры.
При покупке стоит обратить внимание на длину провода, длинна должна быть не менее 1,5 метра, в этом случае, вероятно не прибегать к использованию удлинителей. Нагревательный компонент может быть двух видов:
- керамический;
- изготовленный из нихромовой проволоки.
Комплектация паяльника с регулируемой температурой
Нагревательный прибор должен иметь смену жал, для выполнения различных процессов. Дешевыми изделиями такой модификации не предусмотрено, поэтому надо выбирать жало по типу действий.

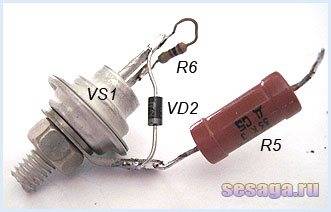

Силовая часть регулятора мощности.
К аноду и катоду тиристора припаиваем диод VD2. Резистор R6 припаивается к управляющему электроду и катоду тиристора. Резистор R5 одним выводом подпаивается к аноду тиристора, а вторым к катоду стабилитрона VD1. С управляющего электрода тиристора проводник уйдет на эмиттер транзистора VT1.
Теперь силовую часть и плату управления собираем в единую схему. Должно получиться вот так.
Все, что мы с Вами собрали, осталось подключить к розетке будущего регулятора мощности.
Здесь будьте предельно внимательны. Одна ошибка, и можно потерять тиристор, диод, или вообще сделать короткое замыкание.
На всякий случай сделал рисунок, где указал, куда следует припаивать и подключать провода от схемы регулятора и шнура 220В к розетке, в которую будет вставляться паяльник.
Перед установкой всех компонентов в корпус необходимо проверить работу регулятора мощности. Для этого вставляем паяльник в розетку регулятора, измерительный прибор переводим в режим измерения переменного напряжения на самый высокий предел
. В мультиметре это 750В.
Включаем вилку регулятора в сетевую розетку 220В и вращаем переменный резистор. Если Вы все сделали правильно, то на приборе напряжение должно плавно изменяться.
Бывает так, что при вращении резистора в сторону, например, увеличения, напряжение уменьшается. Или наоборот. Здесь, просто надо поменять местами крайние выводы переменного резистора.
Из личного опыта
. Рекомендую установить на выходе регулятора значение напряжения 150 Вольт и запомнить или отметить положение движка переменного резистора при этом значении. Чтобы уже потом при пайке производить регулирование температуры жала паяльника от этого значения в большую или меньшую сторону.
Переключатели и диммеры
Простейшая регулировка температуры применена в паяльниках с переключателем, допускающим всего два положения, а соответственно и два значения температуры.
При минимальном значении паяльник, установленный на подставке, просто поддерживает жало в нагретом состоянии, а при нажатии на клавишу или кнопку, жало нагревается до максимальной температуры, при которой и производится пайка.
Очевидно, что из преимуществ, описанных выше, такой паяльник обладает только возможностью экономить электроэнергию. Главная же задача регулировки – производство качественного и безопасного монтажа компонентов – остается невыполнимой.
Вторая разновидность паяльников с регулировкой – диммируемые. Их конструкция предполагает включение в разрыв питающего кабеля диммера – устройства, ограничивающего потребление электроэнергии паяльником.
При этом действительно появляется возможность регулировки температуры жала, но делается это за счет падения напряжения в диммере.
Соответственно, ни о какой экономичности такой схемы не может быть и речи. Но цена таких устройств довольно низкая и может сыграть решающую роль при выборе.
Перемотка паяльника
При ремонте купленного инструмента или создании его своими руками приходится проводить намотку проволоки
Перед непосредственным выполнением работы довольно важно правильно провести соответствующие расчеты, так как наиболее подходящая проволока выбирается в зависимости от сопротивления, мощности и напряжения источника питания. Рассчитать требующиеся показатели можно при применении различных специальных таблиц
После вычисления требуемых параметров подбирается наиболее подходящая под них проволока. Для этого также может использоваться специальная таблица, в которой определено соотношение основных параметров. Нихромовый состав представлен сочетанием хрома и никеля, за счет чего изготавливаемый элемент способен выдерживать воздействие температуры до 1000 градусов Цельсия.
Процесс намотки предусматривает плотную укладку витков. Стоит учитывать, что при нагреве до высоких температур рассматриваемый материал покрывается окисью.
В качестве изоляционного материала может использоваться асбест, стекловолокно или слюда. Среди эксплуатационных качеств асбеста можно отметить тот, что он может размачиваться водой, принимая пластичную форму его достаточно просто распределить по поверхности. При его использовании стоит учитывать, что мокрый асбест способен проводить электричество. Поэтому паяльник следует включать исключительно после полного высыхания изоляционного материала.
В заключение отметим, что достаточно простое устройство паяльника позволяет изготавливать его своими руками.
Мощности и задачи
- Паяльник для микросхем — мощность 10-20 Вт
- Паяльник для радиодеталей — мощность 30-40 Вт
- Универсальный паяльник — 60 Вт
- Паяльник для толстых проводов и крупных деталей — 80-100 Вт
В продаже можно найти и более мощные паяльники — от 100 Вт, которые используются для грубого ремонта корпусных конструкций в уличных условиях. Но для этих целей, на наш взгляд, лучше использовать специальный фен или паяльную лампу.
Отвечая на вопрос, какой паяльник выбрать для микросхем, сразу подчеркнем, что в этом деле главная сложность заключается в одновременном расплавлении мест пайки всех ножек микросхемы. Поэтому, именно для микросхем (чипов памяти, контроллеров и пр.) нужно аккуратно пользоваться либо паяльным феном, либо паяльником плавить место каждого контакта и с помощью специального инструмента (либо медной проволочной плетенки, либо оловоотсоса) выбирать из него олово. Для этих целей подойдет паяльник мощностью 20-30 Вт.
Переключатели и диммеры
Переключатель простого типа дает выбрать положение в двух направлениях. Агрегат эксплуатируется на минимальных и максимальных величинах отдачи, дозволяя лишь экономить электроэнергию. При минимальном уровне жало поддерживается необходимой степенью нагрева на подставке, нажатие на переключатель разогревает его. Изделием, оснащенным указанным типом переключателя выполнить качественное слияние металлов затруднительно, т.к. отсутствует полная настройка параметров.Диммируемые разновидности регулируемых устройств позволяют выбрать важные параметры.
Самодельный диммер для паяльника
Устройство включает диммер, который присутствует в сетке между кабелем питания и нагревательным элементом. Регулировка производится путем контроля вольтажа, данные механизмы популярны среди начинающих радиолюбителей, за счет не высокой цены.
Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)
Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.
Корпус подберите любой
Простые схемы на тиристоре
При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н
Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении
Этот вариант рабочий. Проверен не раз.
Схема регулятора температуры для паяльника на тиристоре
При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².
Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.
На других элементах но тоже без помех
Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.
Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации
Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.
На тиристоре с высокой чувствительностью
Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.
Регулятор мощности для паяльника без помех
Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).
Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.
Если собрали, но напряжение не регулируется
Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).
Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника
Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника. Второй вариант решения — аналоговая схема управления, а это уже другая схема.
Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.
Управление нагревом
Чтобы нагреть массивную деталь до нужной температуры, необходимо и такое же массивное жало паяльника, чтобы скорость нагрева была выше скорости теплоотвода детали.
Инструментом, который справится одновременно с поставленными выше задачами, является достаточно мощный паяльник с регулировкой температуры.
То есть максимальной мощности паяльника должно быть достаточно для разогрева крупных выводов, а температура должна регулироваться в некоторых пределах и выбираться в соответствии с условиями работ.
Тогда массивное жало будет обладать большей тепловой инерцией и нагреет деталь до необходимой степени, без риска ее перегрева.
Существует несколько способов регулировки температуры паяльника:
- максимальный-минимальный нагрев (простейший переключатель);
- регулировка диммером;
- применение управляющих микросхем в рукоятке прибора;
- внешний блок управления;
- применение фена.
https://youtube.com/watch?v=MKZBAqnGoZ4
Используя паяльник с регулировкой помимо преимуществ, описанных выше, можно значительно сэкономить на потребляемой электроэнергии при больших объемах выполняемых работ, продлить срок службы прибора, благодаря меньшему времени работы его на максимальной мощности, уменьшить количество вредных веществ, выделяемых при пайке с высокой температурой.
Простой регулятор температуры паяльника
Для приличного качества проведения паяльных работ, домашнему мастеру, и тем более радиолюбителю, пригодится простой и удобный регулятор температуры жала паяльника. Впервые схему устройства, я увидел в журнале «Юный техник» начала 80-х, и собрав несколько экземпляров, использую до сих пор.
Для сборки устройства потребуются:
-диод 1N4007 или любой другой, с допустимым током 1А и напряжением 400 – 600В. -тиристор КУ101Г. -электролитический конденсатор 4,7 микрофарад с рабочим напряжением 50 – 100В. -сопротивление 27 – 33 килоом с допустимой мощностью 0,25 – 0,5 ватт. -переменный резистор 30 или 47 килоом СП-1, с линейной характеристикой.
Для простоты и наглядности я нарисовал размещение и взаимное соединение деталей.
Перед сборкой необходимо изолировать и отформовать выводы деталей. На выводы тиристора надеваем изоляционные трубочки длинной 20мм., на выводы диода и резистора 5мм. Для наглядности можно использовать цветную ПВХ изоляцию, снятую с подходящих проводов, или присаживаем термоусадку. Стараясь не повредить изоляцию загибаем проводники, руководствуясь рисунком и фотографиями.
Все детали монтируются на выводах переменного резистора, соединяясь в схему четырьмя точками пайки. Заводим проводники компонентов в отверстия на выводах переменного резистора всё подравниваем и припаиваем. Укорачиваем выводы радиоэлементов. Плюсовой вывод конденсатора, управляющий электрод тиристора, вывод сопротивления, соединяем вместе и фиксируем пайкой. Корпус тиристора является анодом, для безопасности, изолируем его.

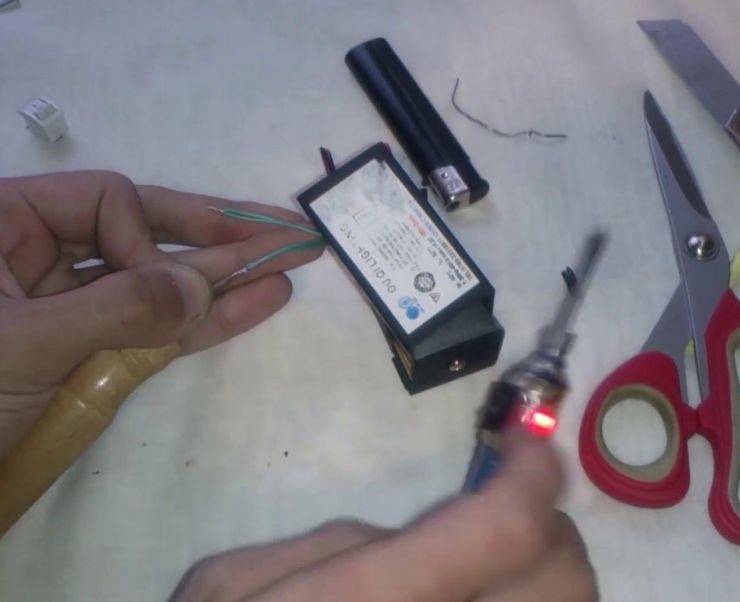

Для придания конструкции законченного вида, удобно воспользоваться корпусом от блока питания с сетевой вилкой.
На верхней грани корпуса сверлим отверстие диаметром 10 мм. В отверстие вставляем резьбовую часть переменного резистора и фиксируем его гайкой.
Для подключения нагрузки я использовал два разъёма с отверстиями под штыри диаметром 4 мм. На корпусе размечаем центры отверстий, с расстоянием между ними 19 мм. В просверленные отверстия диаметром 10 мм. вставляем разъёмы, фиксируем гайками. Соединяем вилку на корпусе, выходные разъёмы и собранную схему, места пайки можно защитить термоусадкой. Для переменного резистора необходимо подобрать ручку из изоляционного материала такой формы и размера, чтобы закрыть ось и гайку. Собираем корпус, надёжно фиксируем ручку регулятора.
Проверяем регулятор, подключив в качестве нагрузки лампу накаливания 20 – 40 ватт. Вращая ручку, убеждаемся в плавном изменении яркости лампы, от половины яркости до полного накала.
При работе с мягкими припоями (например ПОС-61), паяльником ЭПСН 25, достаточно 75% мощности (положение ручки регулятора примерно посередине хода)
Важно: на всех элементах схемы присутствует напряжение питающей сети 220 вольт! Необходимо соблюдать меры электробезопасности
Источники тока для питания импульсных паяльников
Перед началом самостоятельного изготовления паяльника следует, исходя из доступных материалов, определиться с выбором типа источника.
Традиционно импульсный паяльник в качестве источника питания использовал мощный понижающий трансформатор и назывался так только из-за кратковременного режима работы.
Такое устройство просто по конструкции, но обладает большим весом и габаритами.
Источник питания
Ставшие доступными не так давно импульсные блоки питания устроены намного сложнее. Они сначала выпрямляют поступающее на их вход низкочастотное сетевое напряжение, далее преобразуют его в высокочастотное (20-40 килогерц) и уже его подают на первичную обмотку трансформатора. Высокочастотные трансформаторы в несколько раз меньше по массе и габаритам, чем низкочастотные, поэтому весь импульсный источник питания, несмотря на сложное устройство, занимает места в несколько раз меньше, чем один низкочастотный трансформатор.
Резюмируя, можно сказать, что трансформаторные источники просты и надежны, но тяжелы и громоздки.
Импульсные существенно сложнее по устройству, но позволяют сэкономить вес и габариты.
Блоки управления
Более свершенные системы обладают блоком управления, состоящим из набора регуляторов и микросхем. Компактность позволяет разместить чертеж в рукоятке паяльника, что очень удобно в процессе. Управляющий датчик располагается снаружи корпуса, что дает возможность выбирать показатель не отрываясь от процесса пайки.
Агрегат настраивает параметры разностей потенциалов электросети вне зависимости от режимов, некоторыми действиями это условие должно обязательно соблюдаться
Разновидности блоков управления могут ввести в ступор, при важной мобильности, лучше обратить внимание на внутреннее расположение. Внешние блоки позволяют производить более качественный контакт, разновидностью является паяльная станция, которой предусмотрен фен
История происхождения
Паяльник — это инструмент, предназначенный для передачи тепла материалу при соприкосновении с ним. Прямое его назначение — создание неразъемного соединения посредством расплавления припоя.
До начала XX века существовали два типа паяльных приспособлений: газовый и медный. В 1921 году изобретатель из Германии Эрнст Сакс изобрёл и зарегистрировал патент на паяльник, нагрев которого происходил под действием электрического тока. В 1941 году Карл Уэллер запатентовал инструмент трансформаторного вида, напоминающего формой пистолет. Пропуская через свой наконечник ток, он быстро нагревался.
https://youtube.com/watch?v=35aOf4a1uQk
Через двадцать лет этот же изобретатель предложил использовать термоэлемент в паяльнике для контроля температуры нагрева. В конструкцию входили спрессованные друг с другом две металлические пластинки с разным тепловым расширением. С середины 60-х годов из-за развития полупроводниковых технологий паяльный инструмент стал выпускаться импульсного и индукционного типа работы.
Паяльники с жалами Hakko
Эти паяльники, как правило, выпускаются с простым тиристорным регулятором температуры.
По сравнению с предыдущим паяльником, у этого выбор жал намного богаче.
Такие жала называют типа Hakko 936. И на Alixepress продаются паяльники с такими жалами, хотя чаще всего с компанией Hakko представленная продукция не имеет ничего общего.
Это вечные жала. Такие жала способны прослужить долгое время, в отличие от медных, но они требуют особого ухода. Их нельзя чистить наждачной или лезвием, нежелательно паять кислотой.
По сравнению с классическим медным жалом, Hakko 936 полое. Не нужно тратить много времени и энергии для разогрева. Да и температура регулируется лучше и быстрее.
Но и тут не обошлось без проблем. Представленный выше паяльник обладает самым простым тиристорным регулятором. Он не может качественно и быстро регулировать температуру паяльника. И к тому же. такие паяльники имеют большой разброс по температуре. Например, вы выставили 300 ℃, а по факту на жале 360 ℃. Это недопустимо.
Поэтому, разберем еще одного представителя такого типа паяльников.
Это паяльник от станции Lukey 702.
У него регулировка температуры идет за счет микроконтроллера станции в блоке управления.
В целом, температура регулируется лучше по сравнению с предыдущим паяльником, но теперь главная проблема в конструкции.
И у того паяльника и у этого температура неравномерно распределяется по жалу. Она может быть реальна по центру жала, но не на всей площади. Это огромная проблема и недостаток конструкции. И этот недостаток мешает всей пайке. Начинают слипаться контакты, плохо лудятся провода.
Вся проблема в воздушной прослойке между жалом и нагревателем. Она плохо передает температуру от нагревателя к жалу. И некоторые радиолюбители засыпают это пространство песком, чтобы температура лучше распределялась по жалу.
И это тоже не решение проблемы. Как тогда менять жала? Каждый раз засыпать песок в жало? Это не выход.
Медные жала снова в строю
Есть выход из этой ситуации. Это медные жала. Да, они выгорают, они не долговечны, однако на их поверхности температура распределяется намного лучше, чем у вечных жал.
Еще один способ поддерживать температуру во время пайки с такими паяльниками — это использование верхнего подогрева.
С помощью паяльного фена можно подогревать поверхность на 100 ℃, тем самым стабилизируя температуру пайки и поверхности платы.
Такими паяльниками можно паять детали, платы, но это не лучший выбор для новичков. С таким инструментом придется долго учиться, понимать процессы пайки и тратить много время на обучение.
Вариант №1 – Используем резистор
Кто сказал, что сопротивление бесполезно? В нашем случае именно при помощи него мы создадим прибор, который будет работать с напряжением от 6 до 24 В. Для его изготовления нам понадобится:
- Резистор с параметрами: R=20 Ом, P= 7 Вт;
- Пластина из текстолита (с её помощью создаём держатель);
- 2 куска медной проволоки, с разным сечением. Тонкий прутик пригодится, если нужно будет использовать меньшее жало, более толстый, в свою очередь, должен соответствовать внутреннему диаметру резистора.
- 1 отделённое кольцо пружинки (в качестве элемента крепления), винт и шайба.
Фото паяльника своими руками, а также всех элементов в отдельности, представлены ниже.
Порядок действий выглядит следующим образом:
Согласно примеру (на фото), складываем детали между собой в общий механизм. Вставляем жало, доделываем крепёж, присоединяем шайбу и винт.
Из текстолитового полотна формируем ручку, на которой оставляем мини-отсек под провод и резистивный элемент. К месту, где находится доступ до нагревателя, подключаем шнур для включения в розетку.
Дополнительно подкручиваем узлы и проверяем прибор на работоспособность. Если всё было проделано правильно, и паяльник успешно работает, его можно применять для пайки стандартных радиоэлементов, а также простых микросхем. Миниатюрное изделие будет простым и удобным в эксплуатации.
Заключение
В заключении скажу еще пару слов о жалах паяльника с никелевым покрытием. За ними, как и за всей аппаратурой, требуется уход. Ни в коем случае не чистите наждаком или напильником такие жала! Это приведет к тому, что вы сдерете рабочий слой, жало будет у вас выгорать и припой не будет к нему липнуть. Я раньше про это не знал и загубил одно жало 🙁 . Не допускайте перекала жала при пайке. Поглядывайте на его цвет. Рабочая область жала должна блестеть оловянно-свинцовым цветом. Если увидите фиолетово-синий цвет, снизьте температуру на паяльной станции. Желательно по окончанию пайки оставить жирную каплю припоя на таком жале и уже после этого выключать паяльник.
Никогда не подносите раскалённое жало к кабелю питания, иначе можете получить удар электрическим током. Следите, чтобы шнур питания всегда был в исправном состоянии и никогда не оставляйте раскалённый инструмент без присмотра лежащим не на подставке, а на столе. Паяйте с умом!
